OPEL MOVANO_B 2015 Manual de Instrucciones (in Spanish)

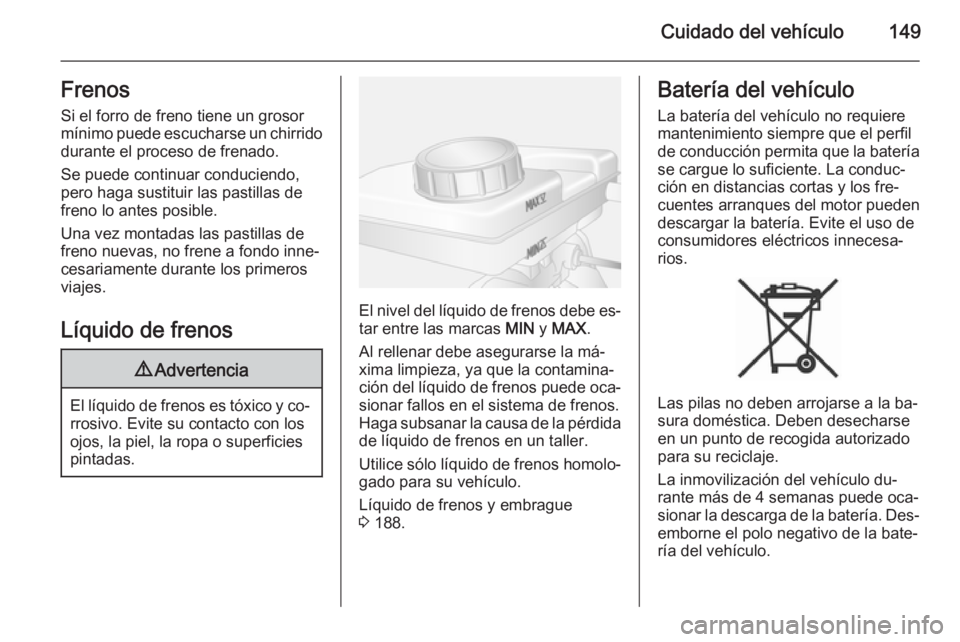

Cuidado del vehículo149FrenosSi el forro de freno tiene un grosor
mínimo puede escucharse un chirrido
durante el proceso de frenado.
Se puede continuar conduciendo,
pero haga sustituir las pastillas de
freno lo antes posible.
Una vez montadas las pastillas de
freno nuevas, no frene a fondo inne‐
cesariamente durante los primeros
viajes.
Líquido de frenos9 Advertencia
El líquido de frenos es tóxico y co‐
rrosivo. Evite su contacto con los
ojos, la piel, la ropa o superficies
pintadas.
El nivel del líquido de frenos debe es‐
tar entre las marcas MIN y MAX .
Al rellenar debe asegurarse la má‐
xima limpieza, ya que la contamina‐ ción del líquido de frenos puede oca‐ sionar fallos en el sistema de frenos.
Haga subsanar la causa de la pérdida de líquido de frenos en un taller.
Utilice sólo líquido de frenos homolo‐
gado para su vehículo.
Líquido de frenos y embrague
3 188.
Batería del vehículo
La batería del vehículo no requiere
mantenimiento siempre que el perfil
de conducción permita que la batería
se cargue lo suficiente. La conduc‐
ción en distancias cortas y los fre‐
cuentes arranques del motor pueden
descargar la batería. Evite el uso de
consumidores eléctricos innecesa‐
rios.
Las pilas no deben arrojarse a la ba‐
sura doméstica. Deben desecharse en un punto de recogida autorizado
para su reciclaje.
La inmovilización del vehículo du‐
rante más de 4 semanas puede oca‐
sionar la descarga de la batería. Des‐ emborne el polo negativo de la bate‐
ría del vehículo.

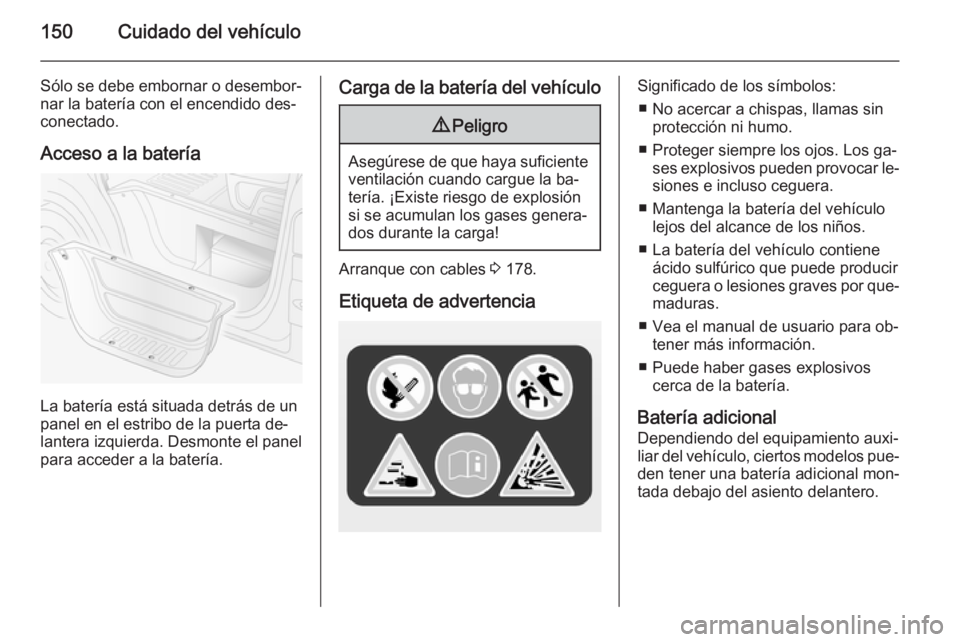

150Cuidado del vehículo
Sólo se debe embornar o desembor‐
nar la batería con el encendido des‐
conectado.
Acceso a la batería
La batería está situada detrás de un
panel en el estribo de la puerta de‐
lantera izquierda. Desmonte el panel
para acceder a la batería.
Carga de la batería del vehículo9 Peligro
Asegúrese de que haya suficiente
ventilación cuando cargue la ba‐
tería. ¡Existe riesgo de explosión
si se acumulan los gases genera‐
dos durante la carga!
Arranque con cables 3 178.
Etiqueta de advertencia
Significado de los símbolos: ■ No acercar a chispas, llamas sin protección ni humo.
■ Proteger siempre los ojos. Los ga‐ ses explosivos pueden provocar le‐
siones e incluso ceguera.
■ Mantenga la batería del vehículo lejos del alcance de los niños.
■ La batería del vehículo contiene ácido sulfúrico que puede producir
ceguera o lesiones graves por que‐
maduras.
■ Vea el manual de usuario para ob‐ tener más información.
■ Puede haber gases explosivos cerca de la batería.
Batería adicional Dependiendo del equipamiento auxi‐liar del vehículo, ciertos modelos pue‐
den tener una batería adicional mon‐
tada debajo del asiento delantero.

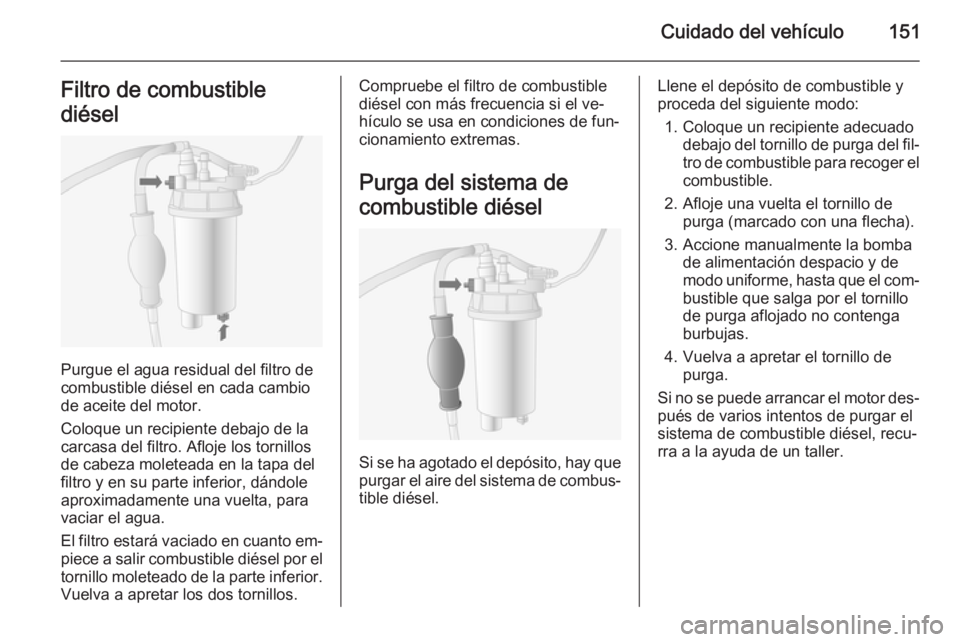

Cuidado del vehículo151Filtro de combustible
diésel
Purgue el agua residual del filtro de
combustible diésel en cada cambio
de aceite del motor.
Coloque un recipiente debajo de la
carcasa del filtro. Afloje los tornillos
de cabeza moleteada en la tapa del filtro y en su parte inferior, dándole
aproximadamente una vuelta, para
vaciar el agua.
El filtro estará vaciado en cuanto em‐
piece a salir combustible diésel por el tornillo moleteado de la parte inferior.
Vuelva a apretar los dos tornillos.
Compruebe el filtro de combustible
diésel con más frecuencia si el ve‐
hículo se usa en condiciones de fun‐
cionamiento extremas.
Purga del sistema de
combustible diésel
Si se ha agotado el depósito, hay que purgar el aire del sistema de combus‐
tible diésel.
Llene el depósito de combustible y
proceda del siguiente modo:
1. Coloque un recipiente adecuado debajo del tornillo de purga del fil‐
tro de combustible para recoger el combustible.
2. Afloje una vuelta el tornillo de purga (marcado con una flecha).
3. Accione manualmente la bomba de alimentación despacio y de
modo uniforme, hasta que el com‐
bustible que salga por el tornillo
de purga aflojado no contenga
burbujas.
4. Vuelva a apretar el tornillo de purga.
Si no se puede arrancar el motor des‐
pués de varios intentos de purgar el
sistema de combustible diésel, recu‐
rra a la ayuda de un taller.

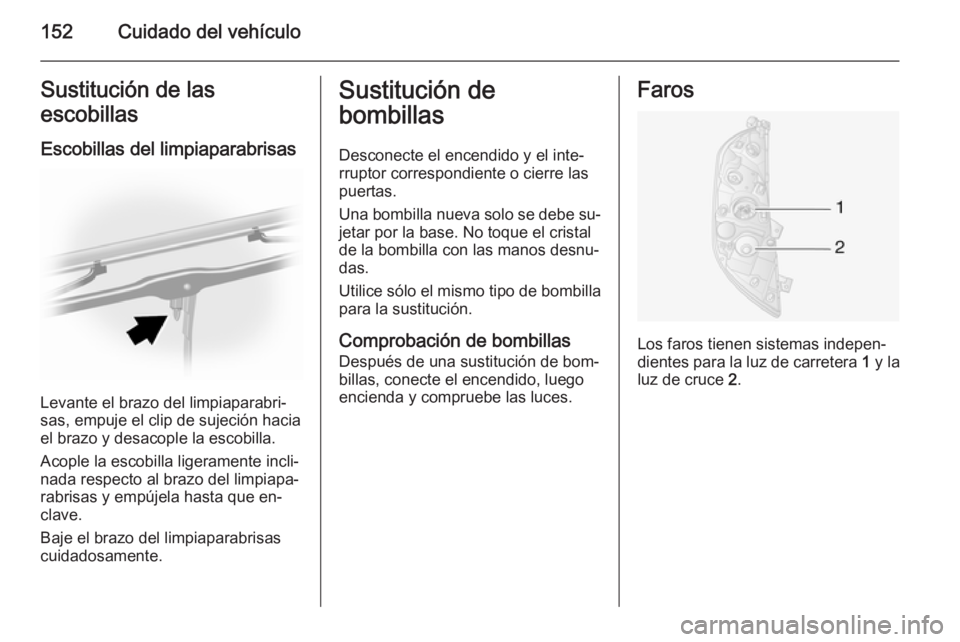

152Cuidado del vehículoSustitución de las
escobillas
Escobillas del limpiaparabrisas
Levante el brazo del limpiaparabri‐
sas, empuje el clip de sujeción hacia
el brazo y desacople la escobilla.
Acople la escobilla ligeramente incli‐nada respecto al brazo del limpiapa‐
rabrisas y empújela hasta que en‐
clave.
Baje el brazo del limpiaparabrisas
cuidadosamente.
Sustitución de
bombillas
Desconecte el encendido y el inte‐
rruptor correspondiente o cierre las
puertas.
Una bombilla nueva solo se debe su‐ jetar por la base. No toque el cristalde la bombilla con las manos desnu‐das.
Utilice sólo el mismo tipo de bombilla para la sustitución.
Comprobación de bombillas
Después de una sustitución de bom‐ billas, conecte el encendido, luego
encienda y compruebe las luces.Faros
Los faros tienen sistemas indepen‐
dientes para la luz de carretera 1 y la
luz de cruce 2.

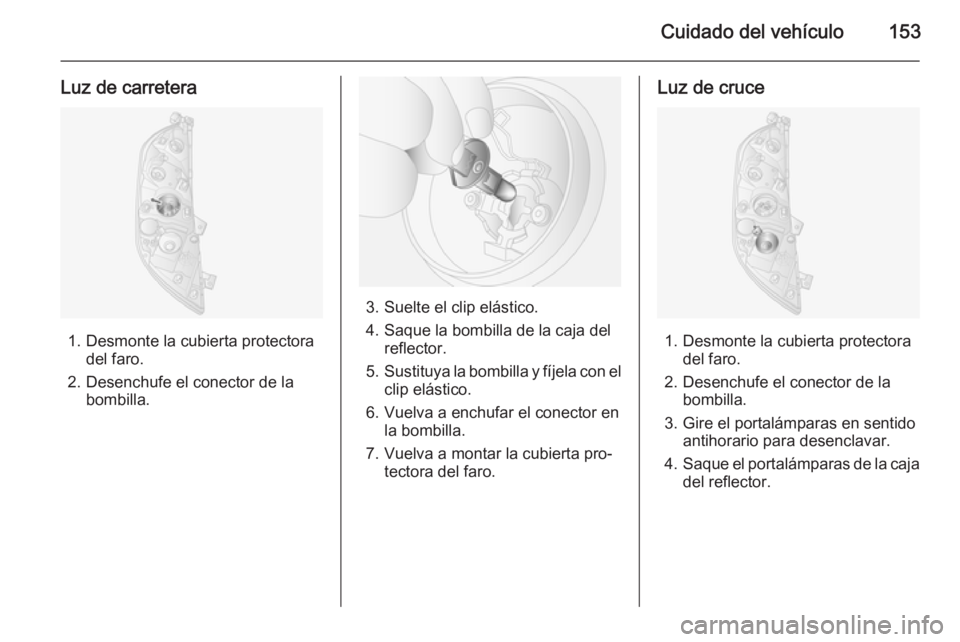

Cuidado del vehículo153
Luz de carretera
1. Desmonte la cubierta protectoradel faro.
2. Desenchufe el conector de la bombilla.
3. Suelte el clip elástico.
4. Saque la bombilla de la caja del reflector.
5. Sustituya la bombilla y fíjela con el
clip elástico.
6. Vuelva a enchufar el conector en la bombilla.
7. Vuelva a montar la cubierta pro‐ tectora del faro.
Luz de cruce
1. Desmonte la cubierta protectora del faro.
2. Desenchufe el conector de la bombilla.
3. Gire el portalámparas en sentido antihorario para desenclavar.
4. Saque el portalámparas de la caja
del reflector.

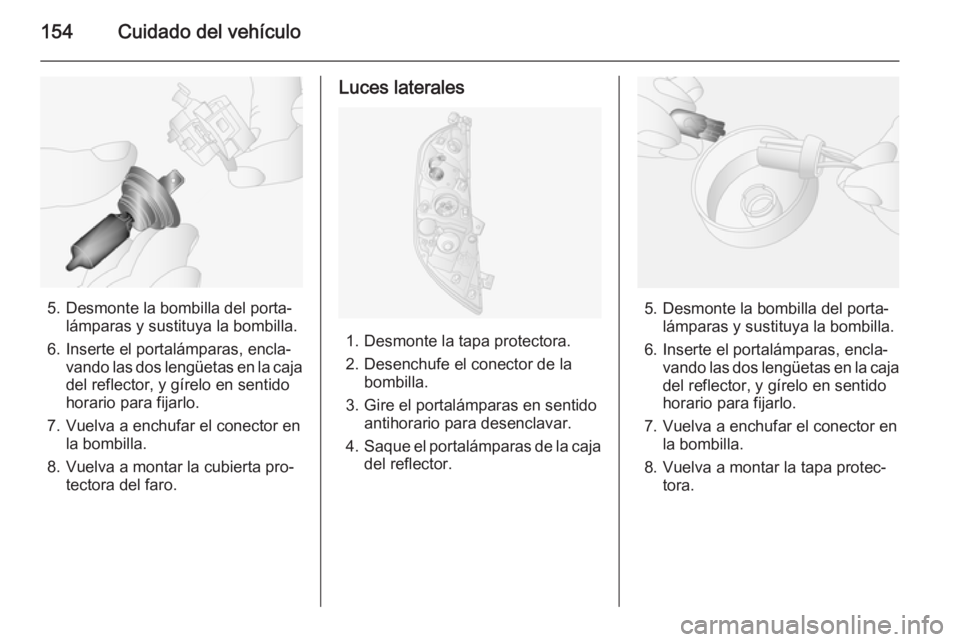

154Cuidado del vehículo
5. Desmonte la bombilla del porta‐lámparas y sustituya la bombilla.
6. Inserte el portalámparas, encla‐ vando las dos lengüetas en la caja
del reflector, y gírelo en sentido
horario para fijarlo.
7. Vuelva a enchufar el conector en la bombilla.
8. Vuelva a montar la cubierta pro‐ tectora del faro.
Luces laterales
1. Desmonte la tapa protectora.
2. Desenchufe el conector de la bombilla.
3. Gire el portalámparas en sentido antihorario para desenclavar.
4. Saque el portalámparas de la caja
del reflector.
5. Desmonte la bombilla del porta‐ lámparas y sustituya la bombilla.
6. Inserte el portalámparas, encla‐ vando las dos lengüetas en la caja
del reflector, y gírelo en sentido
horario para fijarlo.
7. Vuelva a enchufar el conector en la bombilla.
8. Vuelva a montar la tapa protec‐ tora.

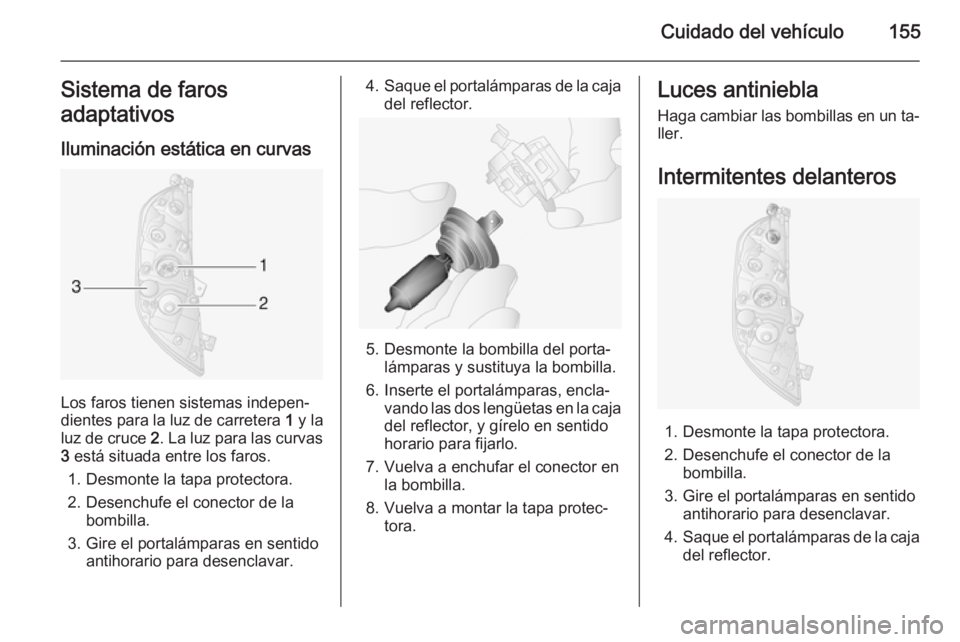

Cuidado del vehículo155Sistema de faros
adaptativos
Iluminación estática en curvas
Los faros tienen sistemas indepen‐
dientes para la luz de carretera 1 y la
luz de cruce 2. La luz para las curvas
3 está situada entre los faros.
1. Desmonte la tapa protectora.
2. Desenchufe el conector de la bombilla.
3. Gire el portalámparas en sentido antihorario para desenclavar.
4.Saque el portalámparas de la caja
del reflector.
5. Desmonte la bombilla del porta‐ lámparas y sustituya la bombilla.
6. Inserte el portalámparas, encla‐ vando las dos lengüetas en la caja
del reflector, y gírelo en sentido
horario para fijarlo.
7. Vuelva a enchufar el conector en la bombilla.
8. Vuelva a montar la tapa protec‐ tora.
Luces antiniebla
Haga cambiar las bombillas en un ta‐ ller.
Intermitentes delanteros
1. Desmonte la tapa protectora.
2. Desenchufe el conector de la bombilla.
3. Gire el portalámparas en sentido antihorario para desenclavar.
4. Saque el portalámparas de la caja
del reflector.

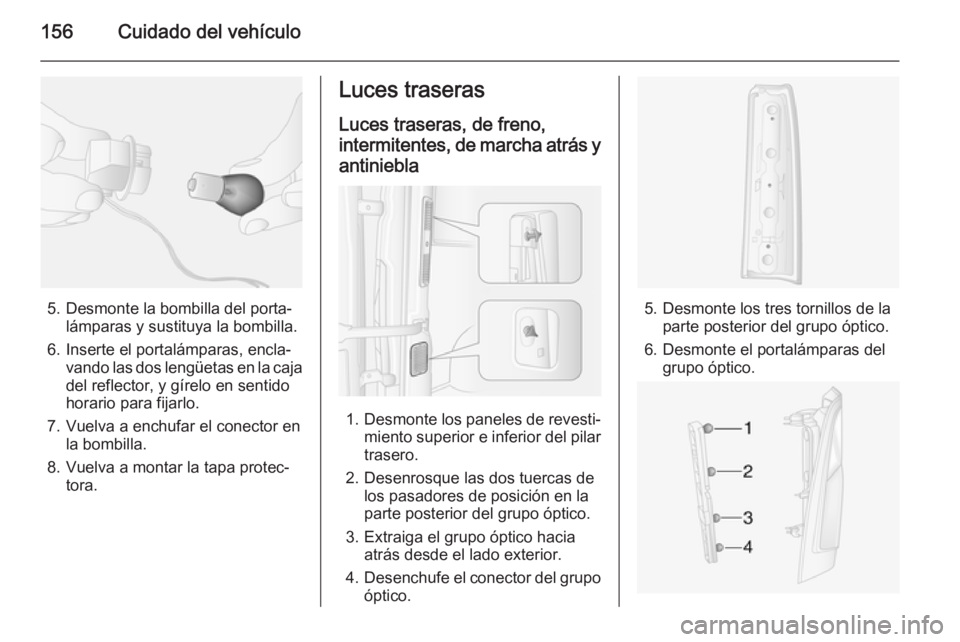

156Cuidado del vehículo
5. Desmonte la bombilla del porta‐lámparas y sustituya la bombilla.
6. Inserte el portalámparas, encla‐ vando las dos lengüetas en la caja
del reflector, y gírelo en sentido
horario para fijarlo.
7. Vuelva a enchufar el conector en la bombilla.
8. Vuelva a montar la tapa protec‐ tora.
Luces traseras
Luces traseras, de freno,
intermitentes, de marcha atrás y
antiniebla
1. Desmonte los paneles de revesti‐
miento superior e inferior del pilar
trasero.
2. Desenrosque las dos tuercas de los pasadores de posición en la
parte posterior del grupo óptico.
3. Extraiga el grupo óptico hacia atrás desde el lado exterior.
4. Desenchufe el conector del grupo
óptico.
5. Desmonte los tres tornillos de la parte posterior del grupo óptico.
6. Desmonte el portalámparas del grupo óptico.

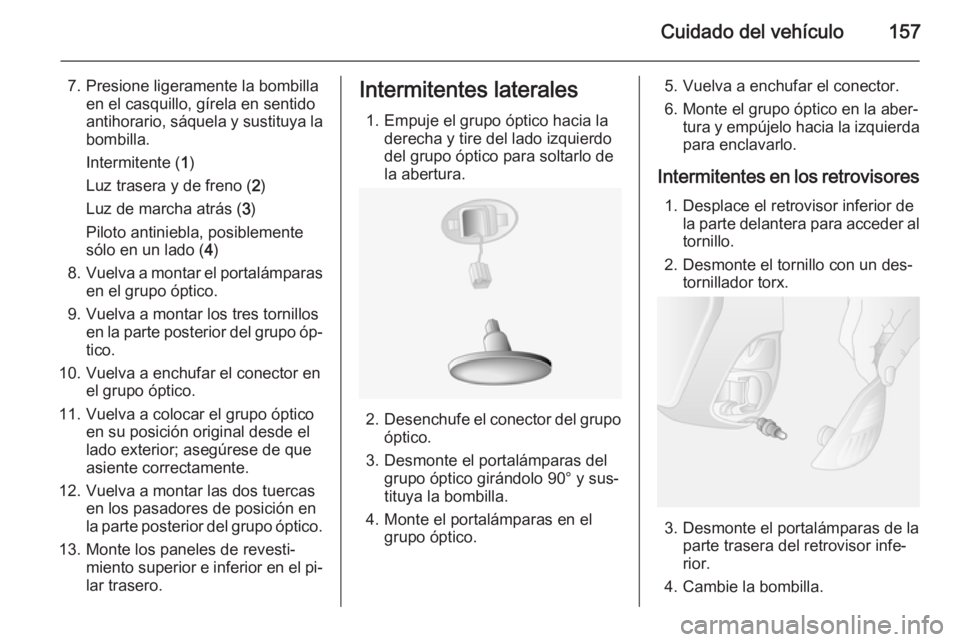

Cuidado del vehículo157
7. Presione ligeramente la bombillaen el casquillo, gírela en sentido
antihorario, sáquela y sustituya la
bombilla.
Intermitente ( 1)
Luz trasera y de freno ( 2)
Luz de marcha atrás ( 3)
Piloto antiniebla, posiblemente
sólo en un lado ( 4)
8. Vuelva a montar el portalámparas
en el grupo óptico.
9. Vuelva a montar los tres tornillos en la parte posterior del grupo óp‐tico.
10. Vuelva a enchufar el conector en el grupo óptico.
11. Vuelva a colocar el grupo óptico en su posición original desde el
lado exterior; asegúrese de que
asiente correctamente.
12. Vuelva a montar las dos tuercas en los pasadores de posición en
la parte posterior del grupo óptico.
13. Monte los paneles de revesti‐ miento superior e inferior en el pi‐lar trasero.Intermitentes laterales
1. Empuje el grupo óptico hacia la derecha y tire del lado izquierdo
del grupo óptico para soltarlo de
la abertura.
2. Desenchufe el conector del grupo
óptico.
3. Desmonte el portalámparas del grupo óptico girándolo 90° y sus‐
tituya la bombilla.
4. Monte el portalámparas en el grupo óptico.
5. Vuelva a enchufar el conector.
6. Monte el grupo óptico en la aber‐ tura y empújelo hacia la izquierda
para enclavarlo.
Intermitentes en los retrovisores 1. Desplace el retrovisor inferior de la parte delantera para acceder altornillo.
2. Desmonte el tornillo con un des‐ tornillador torx.
3. Desmonte el portalámparas de laparte trasera del retrovisor infe‐
rior.
4. Cambie la bombilla.

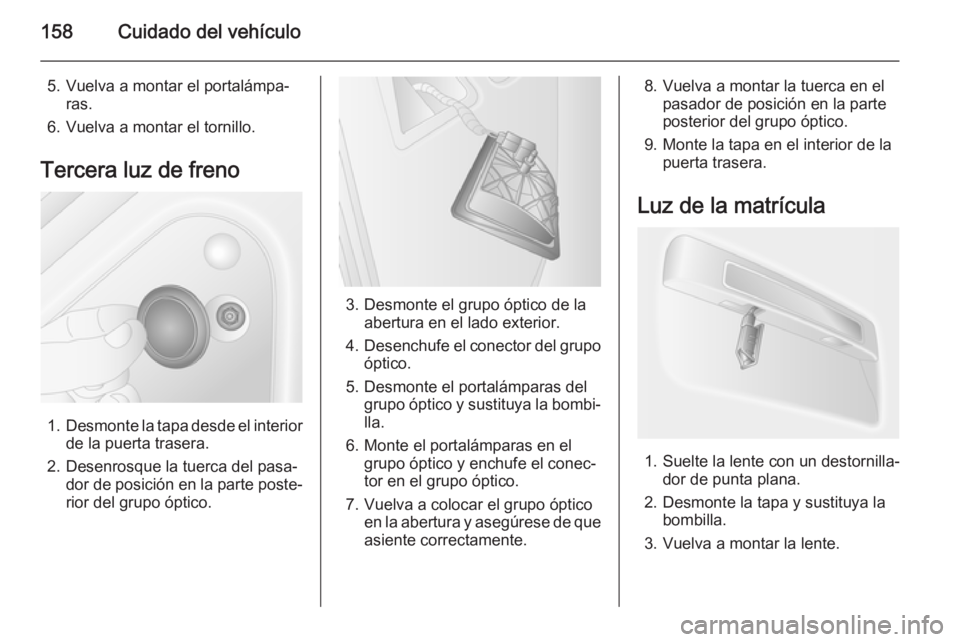

158Cuidado del vehículo
5. Vuelva a montar el portalámpa‐ras.
6. Vuelva a montar el tornillo.
Tercera luz de freno
1. Desmonte la tapa desde el interior
de la puerta trasera.
2. Desenrosque la tuerca del pasa‐ dor de posición en la parte poste‐
rior del grupo óptico.
3. Desmonte el grupo óptico de la abertura en el lado exterior.
4. Desenchufe el conector del grupo
óptico.
5. Desmonte el portalámparas del grupo óptico y sustituya la bombi‐lla.
6. Monte el portalámparas en el grupo óptico y enchufe el conec‐
tor en el grupo óptico.
7. Vuelva a colocar el grupo óptico en la abertura y asegúrese de que
asiente correctamente.
8. Vuelva a montar la tuerca en el pasador de posición en la parte
posterior del grupo óptico.
9. Monte la tapa en el interior de la puerta trasera.
Luz de la matrícula
1. Suelte la lente con un destornilla‐ dor de punta plana.
2. Desmonte la tapa y sustituya la bombilla.
3. Vuelva a montar la lente.
