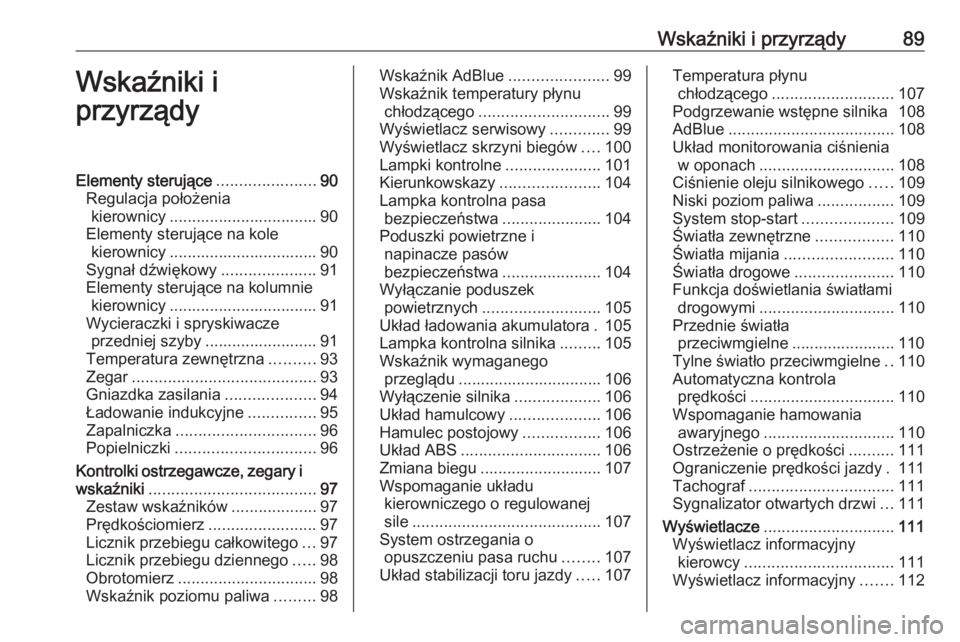

Wskaźniki i przyrządy89Wskaźniki i
przyrządyElementy sterujące ......................90
Regulacja położenia kierownicy ................................. 90
Elementy sterujące na kole kierownicy ................................. 90
Sygnał dźwiękowy .....................91
Elementy sterujące na kolumnie kierownicy ................................. 91
Wycieraczki i spryskiwacze przedniej szyby ......................... 91
Temperatura zewnętrzna ..........93
Zegar ......................................... 93
Gniazdka zasilania ....................94
Ładowanie indukcyjne ...............95
Zapalniczka ............................... 96
Popielniczki ............................... 96
Kontrolki ostrzegawcze, zegary i
wskaźniki ..................................... 97
Zestaw wskaźników ...................97
Prędkościomierz ........................97
Licznik przebiegu całkowitego ...97
Licznik przebiegu dziennego .....98
Obrotomierz ............................... 98
Wskaźnik poziomu paliwa .........98Wskaźnik AdBlue ......................99
Wskaźnik temperatury płynu chłodzącego ............................. 99
Wyświetlacz serwisowy .............99
Wyświetlacz skrzyni biegów ....100
Lampki kontrolne .....................101
Kierunkowskazy ......................104
Lampka kontrolna pasa bezpieczeństwa ......................104
Poduszki powietrzne i napinacze pasów
bezpieczeństwa ......................104
Wyłączanie poduszek powietrznych .......................... 105
Układ ładowania akumulatora . 105
Lampka kontrolna silnika .........105
Wskaźnik wymaganego przeglądu ................................ 106
Wyłączenie silnika ...................106
Układ hamulcowy ....................106
Hamulec postojowy .................106
Układ ABS ............................... 106
Zmiana biegu ........................... 107
Wspomaganie układu kierowniczego o regulowanej
sile .......................................... 107
System ostrzegania o opuszczeniu pasa ruchu ........107
Układ stabilizacji toru jazdy .....107Temperatura płynu
chłodzącego ........................... 107
Podgrzewanie wstępne silnika 108
AdBlue ..................................... 108
Układ monitorowania ciśnienia w oponach .............................. 108
Ciśnienie oleju silnikowego .....109
Niski poziom paliwa .................109
System stop-start ....................109
Światła zewnętrzne .................110
Światła mijania ........................ 110
Światła drogowe ......................110
Funkcja doświetlania światłami drogowymi .............................. 110
Przednie światła przeciwmgielne ....................... 110
Tylne światło przeciwmgielne ..110
Automatyczna kontrola prędkości ................................ 110
Wspomaganie hamowania awaryjnego ............................. 110
Ostrzeżenie o prędkości ..........111
Ograniczenie prędkości jazdy . 111
Tachograf ................................ 111
Sygnalizator otwartych drzwi ...111
Wyświetlacze ............................. 111
Wyświetlacz informacyjny kierowcy ................................. 111
Wyświetlacz informacyjny .......112

90Wskaźniki i przyrządyKomunikaty pokazywane na wy‐
świetlaczu .................................. 113
Ostrzeżenia akustyczne ..........113
Komputer pokładowy .................115
Tachograf ................................... 116Elementy sterujące

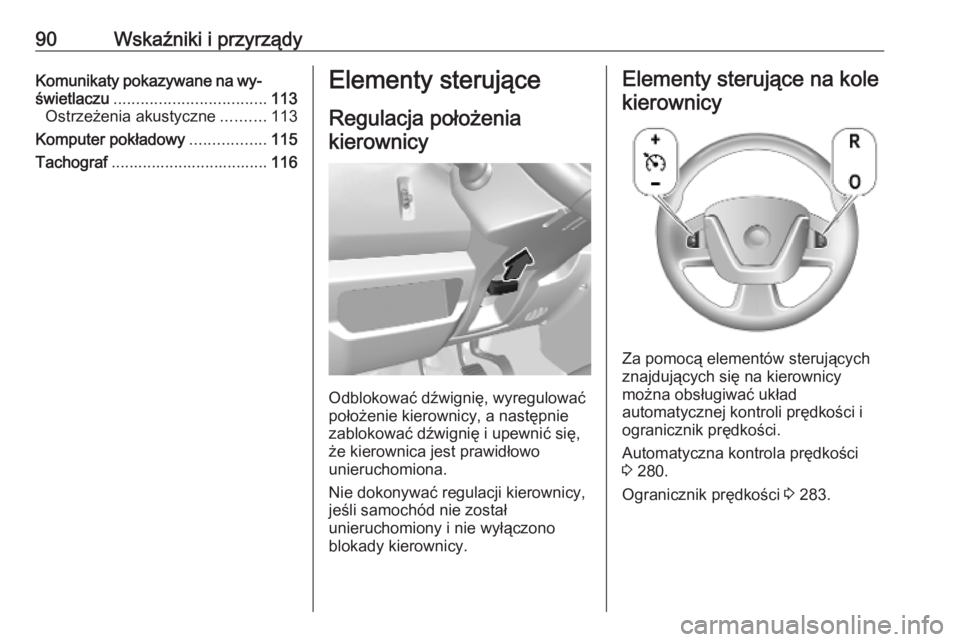

Regulacja położenia kierownicy
Odblokować dźwignię, wyregulować
położenie kierownicy, a następnie
zablokować dźwignię i upewnić się, że kierownica jest prawidłowo
unieruchomiona.
Nie dokonywać regulacji kierownicy,
jeśli samochód nie został
unieruchomiony i nie wyłączono
blokady kierownicy.
Elementy sterujące na kole
kierownicy
Za pomocą elementów sterujących
znajdujących się na kierownicy
można obsługiwać układ
automatycznej kontroli prędkości i
ogranicznik prędkości.
Automatyczna kontrola prędkości
3 280.
Ogranicznik prędkości 3 283.

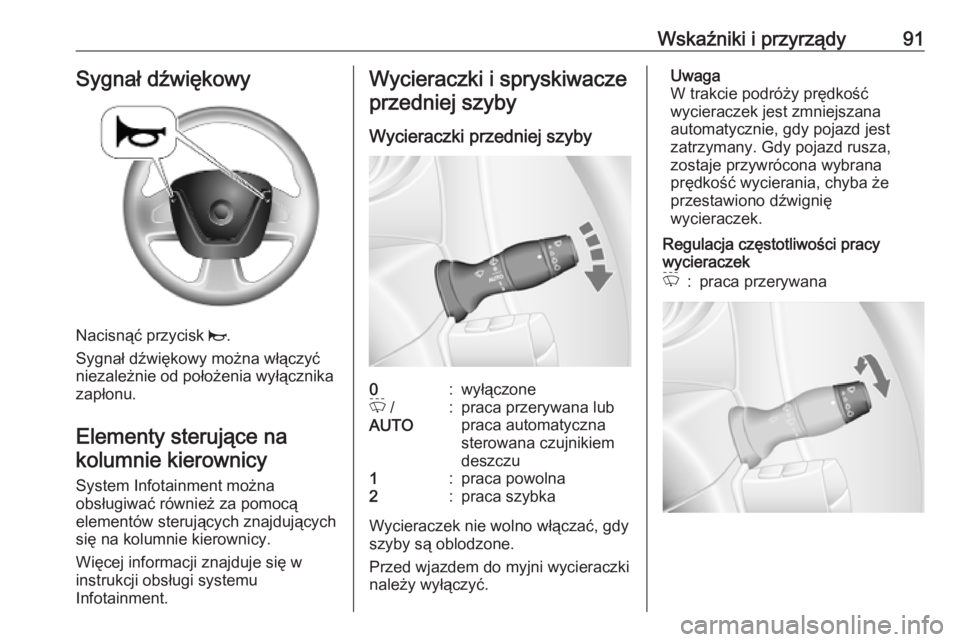

Wskaźniki i przyrządy91Sygnał dźwiękowy
Nacisnąć przycisk j.
Sygnał dźwiękowy można włączyć
niezależnie od położenia wyłącznika
zapłonu.
Elementy sterujące na kolumnie kierownicy
System Infotainment można
obsługiwać również za pomocą
elementów sterujących znajdujących
się na kolumnie kierownicy.
Więcej informacji znajduje się w
instrukcji obsługi systemu
Infotainment.
Wycieraczki i spryskiwacze
przedniej szyby
Wycieraczki przedniej szyby0:wyłączoneP /
AUTO:praca przerywana lub
praca automatyczna
sterowana czujnikiem
deszczu1:praca powolna2:praca szybka
Wycieraczek nie wolno włączać, gdy
szyby są oblodzone.
Przed wjazdem do myjni wycieraczki
należy wyłączyć.
Uwaga
W trakcie podróży prędkość
wycieraczek jest zmniejszana
automatycznie, gdy pojazd jest
zatrzymany. Gdy pojazd rusza,
zostaje przywrócona wybrana
prędkość wycierania, chyba że
przestawiono dźwignię
wycieraczek.
Regulacja częstotliwości pracy
wycieraczekP:praca przerywana

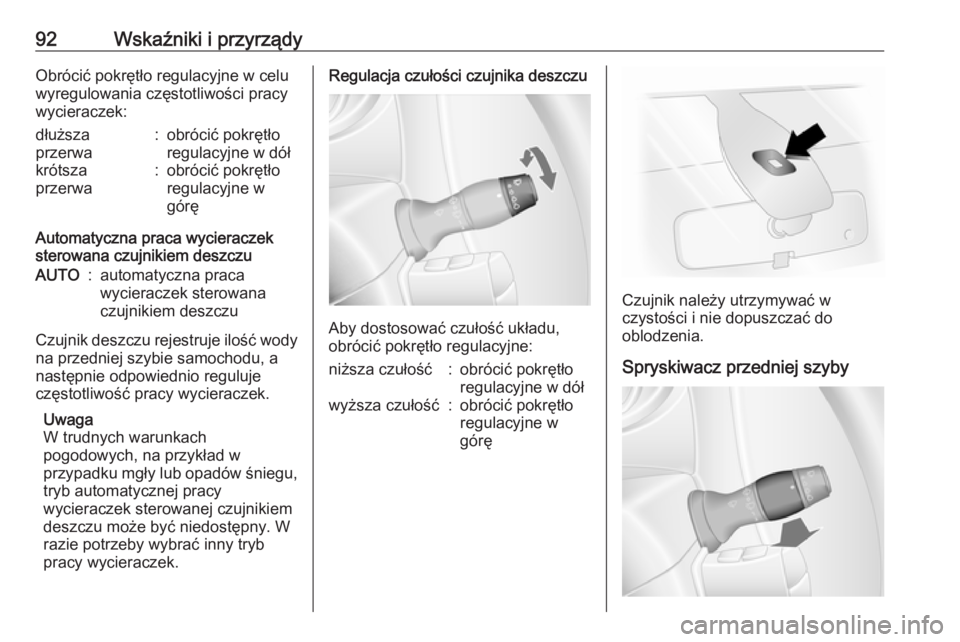

92Wskaźniki i przyrządyObrócić pokrętło regulacyjne w celu
wyregulowania częstotliwości pracy
wycieraczek:dłuższa
przerwa:obrócić pokrętło
regulacyjne w dółkrótsza
przerwa:obrócić pokrętło
regulacyjne w
górę
Automatyczna praca wycieraczek sterowana czujnikiem deszczu
AUTO:automatyczna praca
wycieraczek sterowana
czujnikiem deszczu
Czujnik deszczu rejestruje ilość wody
na przedniej szybie samochodu, a
następnie odpowiednio reguluje
częstotliwość pracy wycieraczek.
Uwaga
W trudnych warunkach
pogodowych, na przykład w
przypadku mgły lub opadów śniegu, tryb automatycznej pracy
wycieraczek sterowanej czujnikiem
deszczu może być niedostępny. W
razie potrzeby wybrać inny tryb
pracy wycieraczek.
Regulacja czułości czujnika deszczu
Aby dostosować czułość układu,
obrócić pokrętło regulacyjne:
niższa czułość:obrócić pokrętło
regulacyjne w dółwyższa czułość:obrócić pokrętło
regulacyjne w
górę
Czujnik należy utrzymywać w
czystości i nie dopuszczać do
oblodzenia.
Spryskiwacz przedniej szyby

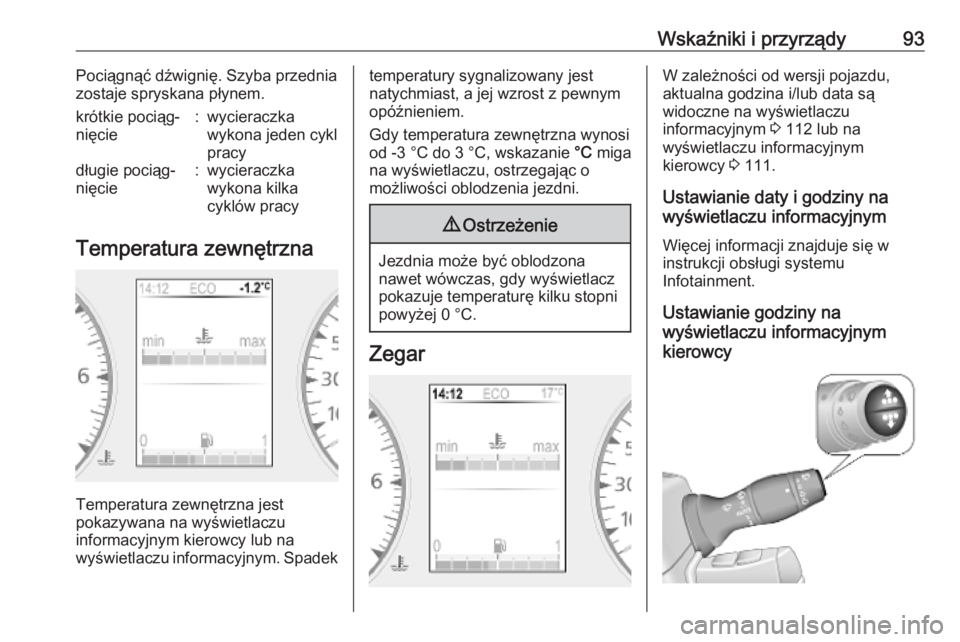

Wskaźniki i przyrządy93Pociągnąć dźwignię. Szyba przednia
zostaje spryskana płynem.krótkie pociąg‐
nięcie:wycieraczka
wykona jeden cykl
pracydługie pociąg‐
nięcie:wycieraczka
wykona kilka
cyklów pracy
Temperatura zewnętrzna
Temperatura zewnętrzna jest
pokazywana na wyświetlaczu
informacyjnym kierowcy lub na
wyświetlaczu informacyjnym. Spadek
temperatury sygnalizowany jest
natychmiast, a jej wzrost z pewnym
opóźnieniem.
Gdy temperatura zewnętrzna wynosi
od -3 °C do 3 °C, wskazanie °C miga
na wyświetlaczu, ostrzegając o
możliwości oblodzenia jezdni.9 Ostrzeżenie
Jezdnia może być oblodzona
nawet wówczas, gdy wyświetlacz
pokazuje temperaturę kilku stopni
powyżej 0 °C.
Zegar
W zależności od wersji pojazdu,
aktualna godzina i/lub data są
widoczne na wyświetlaczu
informacyjnym 3 112 lub na
wyświetlaczu informacyjnym
kierowcy 3 111.
Ustawianie daty i godziny na
wyświetlaczu informacyjnym
Więcej informacji znajduje się w
instrukcji obsługi systemu
Infotainment.
Ustawianie godziny na
wyświetlaczu informacyjnym
kierowcy

94Wskaźniki i przyrządyW celu wyświetlenia zegara należy
kilka razy nacisnąć przycisk na końcu dźwigni wycieraczek.
● Nacisnąć i przytrzymać jeden z przycisków, aż zacznie migać
wskazanie godzin.
● Nacisnąć i przytrzymać jeden z przycisków, aby ustawić godzinę.
● Poczekać, aż zacznie migać wskazanie minut.
● Nacisnąć i przytrzymać jeden z przycisków, aby ustawić minuty.
● Zaczekać przed wybraniem innej
funkcji.Gniazdka zasilania
Gniazdka zasilania 12 V znajdują się
na górze deski rozdzielczej lub obok
dźwigni zmiany biegów.
W niektórych pojazdach dodatkowe
gniazdko może znajdować się w
tylnej części pojazdu.
Gdy silnik nie pracuje, do gniazdek
nie należy podłączać urządzeń
elektrycznych, ponieważ grozi to rozładowaniem akumulatora
pojazdu. Maksymalny dopuszczalny
pobór energii elektrycznej z gniazdka wynosi 120 W.9 Niebezpieczeństwo
Aby uniknąć pożaru w przypadku,
gdy jednocześnie używanych jest
kilka gniazdek, całkowita moc
pobierana przez podłączone
akcesoria nie może przekraczać
180 W.
Przy wyłączonym zapłonie gniazdko
może być pozbawione zasilania.
Ponadto gniazdko może zostać
wyłączone w przypadku niskiego
napięcia akumulatora.
Podłączane urządzenia muszą być
zgodne z wymaganiami normy
DIN VDE 40 839 dotyczącej
zgodności elektromagnetycznej.

Wskaźniki i przyrządy95Przestroga
Nie podłączać żadnych urządzeń
dostarczających prąd elektryczny, takich jak ładowarki elektrycznelub akumulatory.
Zastosowanie nieodpowiednich
wtyków może spowodować
uszkodzenie gniazdek.
Gniazdo USB
W module systemu audio-
nawigacyjnego lub na desce
rozdzielczej znajduje się gniazdo
USB M służące do podłączania
zewnętrznych źródeł sygnału audio
oraz ładowania urządzeń.
Uwaga
Gniazda muszą być zawsze czyste i suche.
Gniazdo AUX, gniazdo karty SD –
patrz instrukcja obsługi systemu
audio-nawigacyjnego.
Ładowanie indukcyjne9 Ostrzeżenie
Ładowanie indukcyjne może mieć
ujemny wpływ na działanie
wszczepionych rozruszników
serca lub innych urządzeń
medycznych. W stosownym
przypadku, przed użyciem
ładowarki indukcyjnej należy
zasięgnąć porady lekarskiej.
9 Ostrzeżenie
Przed rozpoczęciem ładowania
urządzenia mobilnego zdjąć
wszelkie metalowe przedmioty z
ładowarki, ponieważ mogłyby się
one rozgrzać do wysokiej
temperatury.

96Wskaźniki i przyrządy
Aby można było naładować
urządzenie, musi być włączony
zapłon.
Aby naładować urządzenie
przenośne:
1. Zdjąć wszystkie przedmioty z ładowarki.
2. Położyć urządzenie przenośne z wyświetlaczem skierowanym do
góry na ładowarce w schowku.
Stan naładowania może być
pokazywany na wyświetlaczu
informacyjnym.
Indukcyjnie można ładować
urządzenia przenośne kompatybilne
ze standardami PMA lub Qi.
Niektóre urządzenia przenośne
muszą być wyposażone w pokrywę
tylną lub osłonę z wbudowanym
uzwojeniem, aby można było je
ładować indukcyjnie.
Futerał, w którym umieszczone jest
urządzenie, może zakłócać
ładowanie indukcyjne.
Jeśli urządzenie przenośne nie ładuje
się prawidłowo, obrócić je o 180° i
ponownie umieścić na ładowarce.
ZapalniczkaWcisnąć wkład zapalniczki. Po
rozżarzeniu się spirali dopływ prądu
zostanie automatycznie przerwany.
Wyciągnąć zapalniczkę.
PopielniczkiPrzestroga
Popielniczki służą wyłącznie do
gromadzenia popiołu; nie należy
do nich wrzucać łatwopalnych
śmieci.
Przenośna popielniczka

Wskaźniki i przyrządy97Przenośna popielniczka do użytku
wewnątrz samochodu. W celu użycia
otworzyć pokrywkę.Kontrolki ostrzegawcze,
zegary i wskaźniki
Zestaw wskaźników
W niektórych wersjach samochodu
po włączeniu zapłonu strzałki
wskaźników na desce rozdzielczej
wykonują pełny obrót (aż do
położenia granicznego).
Prędkościomierz
Wskazuje prędkość jazdy
samochodu.
Ostrzeżenie o nadmiernej prędkości
3 111.
Ogranicznik prędkości 3 283.
Automatyczna kontrola prędkości
3 280.
Licznik przebiegu całkowitego
Wyświetla zarejestrowany przebieg w
km.
Uwaga
Jeśli pojazd jest wyposażony w
tachograf, całkowity przebieg może
być pokazywany tylko na nim.

98Wskaźniki i przyrządyLicznik przebiegudziennego
Licznik przebiegu dziennego
wskazuje przebieg od ostatniego
wyzerowania.
Aby wyzerować wskazanie, przy
wyświetlonym liczniku przebiegu
dziennego nacisnąć i przytrzymać
jeden z przycisków na końcu dźwigni
wycieraczek, aż wyświetlana wartość zostanie wyzerowana.
Komputer pokładowy 3 115.
Obrotomierz
Wyświetla prędkość obrotową silnika.
Silnik powinien na każdym biegu
pracować z jak najniższą prędkością
obrotową.
Przestroga
Strzałka obrotomierza nie
powinna nigdy znajdować się w czerwonej strefie oznaczającej
zbyt wysoką prędkość obrotową.
Istnieje wówczas
niebezpieczeństwo uszkodzenia silnika.
Wskaźnik poziomu paliwa
Pokazuje poziom paliwa w zbiorniku.
W zależności od wyposażenia
pojazdu może mieć różny wygląd.
Gdy poziom paliwa w zbiorniku jest
niski, zapala się lampka kontrolna Y i
rozlega ostrzeżenie akustyczne.
Niezwłocznie zatankować 3 296.
Nie wolno dopuszczać do
całkowitego opróżnienia zbiornika paliwa!
Układ paliwowy silnika
wysokoprężnego odpowietrzanie
3 311.
