Wskaźniki i przyrządy99Ponieważ w zbiorniku zawsze
znajduje się pewna ilość paliwa, przy
tankowaniu można wlać jego
mniejszą ilość, niż przewiduje to
pojemność całkowita zbiornika.
Wskaźnik AdBlue
Wskaźnik AdBlue pokazuje aktualny
poziom roztworu AdBlue w zbiorniku.
Gdy poziom w zbiorniku jest niski,
zapala się lampka kontrolna ú
3 108 i rozlega ostrzeżenie
akustyczne. Należy jak najszybciej
uzupełnić poziom AdBlue aby
zapobiec aktywowaniu blokady
rozruchu silnika.
AdBlue 3 262.
Wskaźnik temperatury płynu chłodzącego
Pokazuje temperaturę płynu
chłodzącego silnika.
lewa część
skali:temperatura
robocza silnika nie została jeszcze
osiągniętaśrodkowa
część skali:normalna
temperatura pracy
silnikaprawa część
skali:temperatura jest
zbyt wysokaLampka kontrolna W zapala się na
czerwono, gdy temperatura jest zbyt
wysoka 3 107.
Jeśli lampka W świeci na czerwono
razem z lampką C, możliwie jak
najszybciej zatrzymać pojazd i
wyłączyć silnik 3 106.Przestroga
W przypadku zbyt wysokiej
temperatury płynu chłodzącego
zatrzymać samochód i wyłączyć
silnik. Niebezpieczeństwo
uszkodzenia silnika. Sprawdzić
poziom płynu chłodzącego.
Ze względów konstrukcyjnych
wskaźnik temperatury silnika
pokazuje temperaturę płynu
chłodzącego tylko przy jego
wystarczającym poziomie.
Wyświetlacz serwisowy
Wybrać stronę przeglądu
serwisowego na wyświetlaczu
informacyjnym kierowcy przy
włączonym zapłonie i wyłączonym
silniku. Nacisnąć i przytrzymać jeden

100Wskaźniki i przyrządyz przycisków na końcu dźwigni
wycieraczek przez około 5 sekund
3 115. Zostaje wyświetlona
odległość i czas do następnego
przeglądu. Następnie nacisnąć dolny
przycisk, aby wyświetlić informacje
dotyczące następnej wymiany oleju
silnikowego.
Po włączeniu zapłonu na
wyświetlaczu informacyjnym
kierowcy może zostać na chwilę
wyświetlona odległość lub czas do
następnego przeglądu. W zależności
od warunków eksploatacyjnych
częstotliwość pojawiania się
informacji o wymaganym przeglądzie może się zmieniać.
Gdy do kolejnego przeglądu
pozostaje mniej niż 1500 km lub
1 miesiąc, na wyświetlaczu
informacyjnym kierowcy widoczny jest komunikat.
Gdy odległość spadnie do 0 km lub nadejdzie termin przeglądu, zaświeci
się lampka kontrolna j, a na
wyświetlaczu informacyjnym
kierowcy pojawi się komunikat.Samochód wymaga serwisowania.
Należy skorzystać z pomocy
warsztatu.
Wyzerowywanie wyświetlacza serwisowego
Po wykonaniu czynności
serwisowych lub wymianie oleju
silnikowego należy zresetować
wartości: wybrać odpowiednie
informacje na wyświetlaczu
informacyjnym kierowcy, a następnie nacisnąć i przytrzymać przez około
10 sekund jeden z przycisków na końcu dźwigni wycieraczek, aż
przebieg wyświetli się na stałe.
Komputer pokładowy 3 115.
Wyświetlacz informacyjny kierowcy 3 111.
Informacje dotyczące czynności
serwisowych 3 351.Wyświetlacz skrzyni biegów
Na wyświetlaczu skrzyni biegów
pojawia się oznaczenie trybu pracy
lub wybranego biegu manualno- automatycznej skrzyni biegów.
R:bieg wstecznyN:położenie neutralneD:tryb pracy automatycznejkg:tryb jazdy z ładunkiemT:przypomnienie o naciśnięciu
pedału hamulcaW:układy elektroniczne skrzyni
biegów
Manualno-automatyczna skrzynia
biegów 3 271.

Wskaźniki i przyrządy101Lampki kontrolne
Nie wszystkie z opisanych w dalszej
części tego rozdziału lampek
kontrolnych występują w zakupionym
samochodzie. Opis dotyczy
wszystkich wersji deski rozdzielczej.
Położenie lampek kontrolnych może
się zmieniać, zależnie od
wyposażenia pojazdu. W momencie
włączania zapłonu na chwilę zapala
się większość lampek kontrolnych w
ramach testu.
Kolory lampek kontrolnych
oznaczają:czerwony:niebezpieczeństwo,
ważne przypomnienieżółty:ostrzeżenie, uwaga,
usterkazielony:potwierdzenie włączenianiebieski:potwierdzenie włączeniabiały:potwierdzenie włączenia

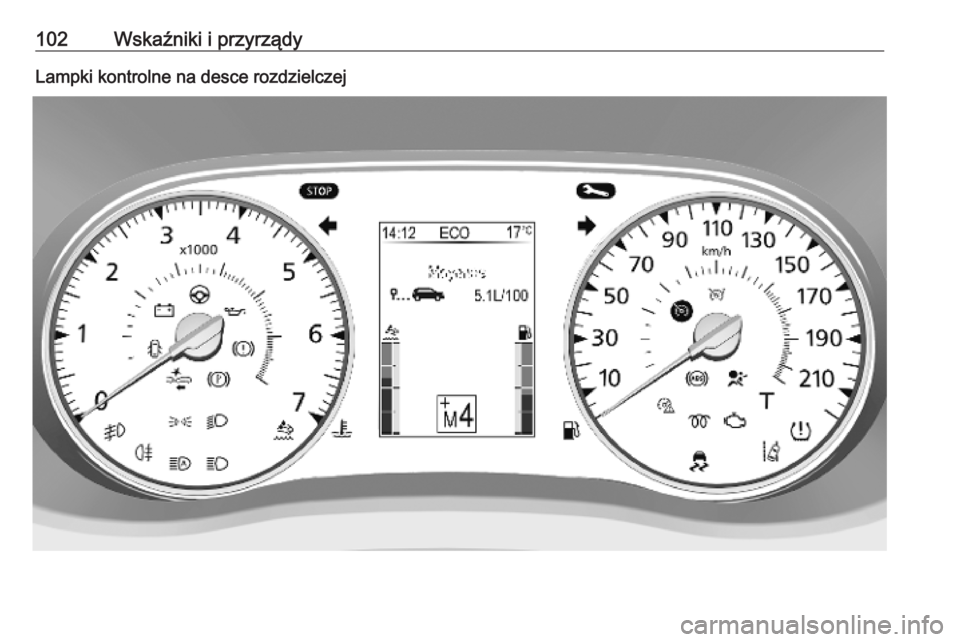

102Wskaźniki i przyrządyLampki kontrolne na desce rozdzielczej

Wskaźniki i przyrządy103Lampki kontrolne na konsoli
sufitowej
Przegląd
OKierunkowskazy 3 104XLampka kontrolna pasa
bezpieczeństwa 3 104vPoduszki powietrzne i napi‐
nacze pasów bezpieczeń‐
stwa 3 104WWyłączanie poduszek
powietrznych 3 105pUkład ładowania akumula‐
tora 3 105ZLampka kontrolna silnika
3 105jWskaźnik wymaganego
przeglądu 3 106CWyłączenie silnika 3 106RUkład hamulcowy 3 106jHamulec postojowy 3 106uUkład ABS 3 106baZmiana biegu 3 107§Wspomaganie układu
kierowniczego o regulo‐
wanej sile 3 107QSystem ostrzegania o
opuszczeniu pasa ruchu
3 107RUkład stabilizacji toru jazdy
3 107WTemperatura płynu chło‐
dzącego 3 107!Podgrzewanie wstępne
silnika 3 108úAdBlue 3 108wUkład monitorowania
ciśnienia w oponach 3 108ICiśnienie oleju silnikowego
3 109YNiski poziom paliwa 3 109DFunkcja Autostop (system
stop-start) 3 109\Wstrzymanie funkcji
Autostop (system stop-
start) 3 109FŚwiatła zewnętrzne 3 1109Światła mijania 3 110CŚwiatła drogowe 3 110fFunkcja doświetlania świat‐
łami drogowymi 3 110>Przednie światła przeciw‐
mgielne 3 110øTylne światła przeciw‐
mgielne 3 110mAutomatyczna kontrola
prędkości 3 110lWspomaganie hamowania
awaryjnego 3 110$Ostrzeżenie o nadmiernej
prędkości 3 111

104Wskaźniki i przyrządyUAutomatyczna kontrola
prędkości 3 110, ogra‐
nicznik prędkości 3 111&Tachograf 3 111ySygnalizator otwartych
drzwi 3 111
Kierunkowskazy
Lampka O miga w kolorze zielonym.
Lampka miga, gdy włączone są
kierunkowskazy albo światła
awaryjne.
Szybkie miganie: usterka kierunkowskazu lub związanego z
nim bezpiecznika.
Włączenie kierunkowskazu jest
sygnalizowane dźwiękowym
sygnałem ostrzegawczym. Podczas
jazdy z przyczepą wysokość sygnału
dźwiękowego jest inna.
Wymiana żarówek 3 312.
Bezpieczniki 3 320.
Kierunkowskazy 3 121.
Lampka kontrolna pasa
bezpieczeństwa
Lampka X świeci lub miga na
czerwono na konsoli sufitowej.
Jeśli pas bezpieczeństwa nie jest
zapięty, po przekroczeniu prędkości
około 16 km/h lampka X zaczyna
migać. Dodatkowo przez ok.
90 sekund słychać ostrzeżenie
akustyczne.
W zależności od pojazdu lampka
kontrolna miga, gdy pas
bezpieczeństwa pasażera z przodu
nie jest zapięty.
Po zapięciu pasa kontrolka zgaśnie.9 Ostrzeżenie
Pasy bezpieczeństwa należy
zapinać przed każdą jazdą.
Osoby bez zapiętych pasów
bezpieczeństwa w razie wypadku
narażają na ciężkie obrażenia nie
tylko siebie, lecz również innych
pasażerów oraz kierowcę.
Trzypunktowe pasy bezpieczeństwa
3 61.
Poduszki powietrzne i
napinacze pasów
bezpieczeństwa
Lampka v świeci w kolorze żółtym.
Kontrolka zapala się na chwilę po
włączeniu zapłonu. Jeśli lampka w
ogóle się nie zaświeci bądź nagle
zaświeci się podczas jazdy, doszło do
usterki w układzie poduszek
powietrznych. Należy skorzystać z
pomocy warsztatu. W razie wypadku
układy te mogą nie zadziałać.
Zadziałanie napinaczy pasów
bezpieczeństwa lub poduszek
powietrznych jest sygnalizowane
świeceniem się lampki kontrolnej v.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Napinacze pasów 3 60.
Poduszki powietrzne 3 64.

Wskaźniki i przyrządy105Wyłączanie poduszek
powietrznych
Lampka Ó świeci w kolorze żółtym.
Lampka świeci się przez ok.
60 sekund po włączeniu zapłonu.
Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
włączona.
Lampka kontrolna W świeci w
kolorze żółtym po włączeniu zapłonu
i pozostaje zapalona, jeśli poduszka
powietrzna pasażera została
wyłączona 3 69.9 Niebezpieczeństwo
Użytkowanie aktywnej poduszki
powietrznej pasażera z przodu w
połączeniu z fotelikiem
dziecięcym może spowodować
uraz śmiertelny.
Osoby dorosłe podróżujące na
miejscu pasażera z przodu w
przypadku, gdy wyłączona jest
poduszka powietrzna, mogą ulec
urazowi śmiertelnemu.
Poduszki powietrzne 3 64.
Napinacze pasów bezpieczeństwa
3 60.
Wyłączenie poduszek powietrznych
3 69.
Układ ładowania
akumulatora
Lampka p świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silniku
Zatrzymać samochód i wyłączyć silnik. Akumulator pojazdu nie jest
ładowany. Mogło nastąpić
przerwanie chłodzenia silnika. Moduł
serwomechanizmu hamulca może
nie funkcjonować wydajnie. Należy
skorzystać z pomocy warsztatu.
Lampka kontrolna silnika
Lampka Z świeci lub miga w kolorze
żółtym.Lampka zapala się na krótko po
włączeniu zapłonu.
Lampka świeci przy włączonym
silniku
Wystąpiła usterka w układzie kontroli emisji spalin. Może nastąpić
przekroczenie dopuszczalnych norm emisji spalin. Należy niezwłocznie
skorzystać z pomocy warsztatu.
Jeśli świecą lampki Z i A , możliwie
jak najszybciej zatrzymać pojazd i
wyłączyć silnik.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Lampka miga przy włączonym
silniku
Wystąpiła usterka grożąca
uszkodzeniem katalizatora. Do czasu zgaśnięcia lampki należy unikać
silnego wciskania pedału
przyspieszenia. Należy niezwłocznie
skorzystać z pomocy warsztatu.

106Wskaźniki i przyrządyWskaźnik wymaganegoprzeglądu
Lampka j świeci w kolorze żółtym.
Lampka zapala się na krótko po
włączeniu zapłonu.
Samochód wymaga serwisowania. Może palić się w połączeniu z inną
kontrolką lub z komunikatem na
wyświetlaczu informacyjnym
kierowcy 3 111.
Świeci, jeśli wymagane jest
czyszczenie filtra cząstek stałych przy silniku wysokoprężnym i nie
zostało przeprowadzone czyszczenie
automatyczne 3 261.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Wyłączenie silnika
Lampka C świeci w kolorze
czerwonym.
Lampka zapala się na krótko po
włączeniu zapłonu.
Możliwie jak najszybciej zatrzymać
pojazd i wyłączyć silnik.
Może palić się w połączeniu z inną
kontrolką lub z komunikatem na
wyświetlaczu informacyjnym
kierowcy 3 111.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Układ hamulcowy
Lampka R świeci w kolorze
czerwonym.
Lampka zapala się na krótko po
włączeniu zapłonu.
Lampka R świeci (ewentualnie
razem z lampką C), gdy poziom
płynu hamulcowego jest zbyt niski 3 309 lub występuje usterka w
układzie hamulcowym.
9 Ostrzeżenie
Zatrzymać samochód i pod
żadnym pozorem nie
kontynuować jazdy. Należy
zwrócić się do warsztatu.
Układ hamulcowy 3 274.
Hamulec postojowy
Lampka j świeci w kolorze
czerwonym.
Lampka kontrolna j pozostaje
zapalona przy zaciągniętym hamulcu postojowym i gaśnie po jego
zwolnieniu 3 275.
Układ ABS
Lampka u świeci w kolorze żółtym.
Lampka zapala się na krótko po
włączeniu zapłonu. Gdy lampka u
zgaśnie, układ jest gotowy do pracy.
Lampka świeci w czasie jazdy, gdy w układzie ABS występuje usterka.
Układ hamulcowy nadal działa,

Wskaźniki i przyrządy107jednak bez układu
przeciwdziałającego blokowaniu kół
podczas hamowania.
Układ ABS 3 274.
Zmiana biegu Lampka b lub a świeci na
wyświetlaczu informacyjnym
kierowcy.
Lampka zapala się, gdy zalecana jest
zmiana biegu w celu obniżenia
zużycia paliwa.
Tryb ECO 3 251.
Wspomaganie układu
kierowniczego o regulowanej sile
Lampka § świeci w kolorze
czerwonym.
Lampka zapala się na krótko po
włączeniu zapłonu.
Lampka świeci w czasie jazdy W systemie wspomagania układukierowniczego występuje usterka.Może świecić się razem z lampką
kontrolną C.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
System ostrzegania o
opuszczeniu pasa ruchu
Lampka Q świeci w kolorze żółtym.
Lampka zapala się na krótko po
włączeniu zapłonu.
Po wyłączeniu systemu lampka
zapala się na stałe.
Gdy system wykrywa niezamierzoną
zmianę pasa ruchu, pojawia się
ostrzeżenie akustyczne i lampka Q.
Lampka Q świeci na biało na
wyświetlaczu informacyjnym
kierowcy, gdy zapłon zostaje
włączony i system jest gotowy do
pracy.
System ostrzegania o opuszczeniu
pasa ruchu 3 293.
Układ stabilizacji toru jazdy
Lampka b świeci lub miga w kolorze
żółtym.
Lampka zapala się na krótko po
włączeniu zapłonu.
Lampka miga podczas jazdy Układ uaktywnił się. Może nastąpić
redukcja mocy silnika i lekkie
wyhamowanie samochodu 3 278.
Lampka świeci w czasie jazdy Układ nie jest dostępny.
Może świecić się razem z lampką
kontrolną j 3 106. Na
wyświetlaczu informacyjnym
kierowcy pojawia się również
odpowiedni komunikat 3 111.
ESC 3 278.
Układ kontroli trakcji 3 277.
Temperatura płynu
chłodzącego
Lampka W świeci w kolorze
niebieskim lub czerwonym.

108Wskaźniki i przyrządyLampka zapala się na krótko na
niebiesko po włączeniu zapłonu lub
gdy temperatura silnika jest niska.
Lampka świeci przy włączonym
silniku
Jeśli lampka W świeci na czerwono
(ewentualnie razem z lampką
kontrolną C), zatrzymać pojazd i
pozostawić silnik na biegu jałowym
na 2 minuty. Lampka W powinna
zgasnąć, w przeciwnym razie należy
wyłączyć silnik.Przestroga
Temperatura płynu chłodzącego
jest zbyt wysoka.
Sprawdzić poziom płynu
chłodzącego 3 307.
Jeśli w zbiorniku znajduje się
wystarczająca ilość płynu, skorzystać
z pomocy warsztatu.
Podgrzewanie wstępnesilnika
Lampka ! świeci w kolorze żółtym.
Włączone jest podgrzewanie
wstępne. Układ ten włącza się, tylko
gdy temperatura powietrza na
zewnątrz jest niska.
AdBlue
Lampka ú świeci w kolorze żółtym.
Niski poziom AdBlue. Należy jak
najszybciej uzupełnić poziom
AdBlue, aby zapobiec aktywowaniu
blokady rozruchu silnika.
Lampka ta zapala się razem z lampką kontrolną j w celu
zasygnalizowania usterki
systemowej lub ostrzeżenia, że po
przejechaniu określonej odległości
nie będzie możliwe ponowne
uruchomienie silnika. Należy
niezwłocznie skorzystać z pomocy
warsztatu.
Na wyświetlaczu informacyjnym
kierowcy może pojawić się
odpowiedni komunikat 3 111.
AdBlue 3 262.Układ monitorowania
ciśnienia w oponach
Lampka w świeci lub miga w kolorze
żółtym.
Lampka zapala się na krótko po
włączeniu zapłonu.
Lampka świeci
Doszło do spadku ciśnienia w oponie
(lub oponach). Należy wtedy
natychmiast zatrzymać samochód i
sprawdzić ciśnienie w oponach.
Gdy zostanie wykryte przebicie lub
bardzo niskie ciśnienie powietrza w oponie, zapali się lampka kontrolna
w razem z lampką C 3 106, a na
wyświetlaczu informacyjnym
kierowcy pojawi się odpowiedni
komunikat.
Lampka miga
Wystąpiła usterka w układzie. Po krótkim czasie lampka kontrolna
zacznie świecić światłem ciągłym.
Należy zwrócić się do warsztatu.
