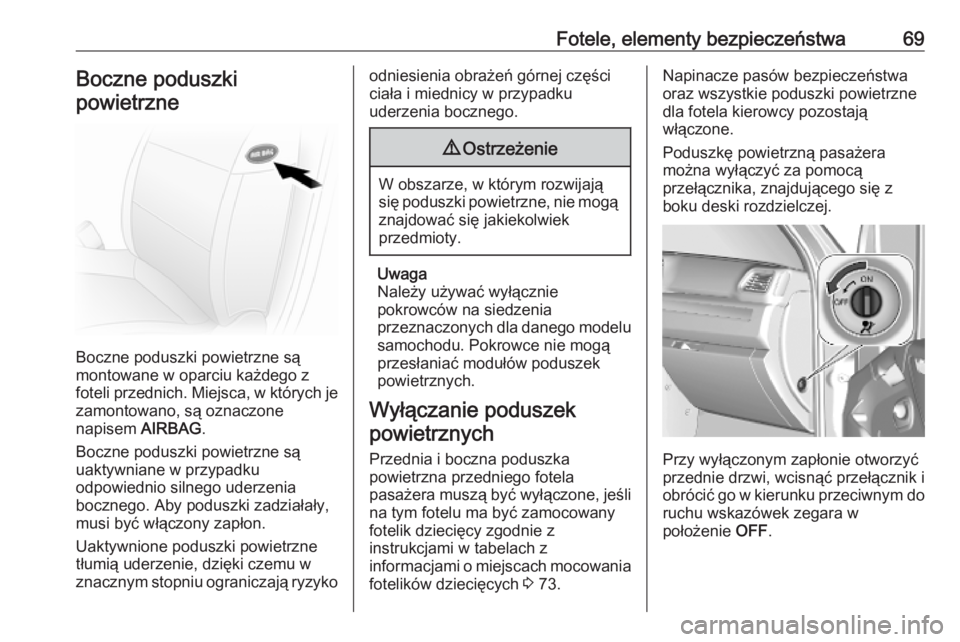

Fotele, elementy bezpieczeństwa69Boczne poduszkipowietrzne
Boczne poduszki powietrzne są
montowane w oparciu każdego z
foteli przednich. Miejsca, w których je
zamontowano, są oznaczone
napisem AIRBAG.
Boczne poduszki powietrzne są
uaktywniane w przypadku
odpowiednio silnego uderzenia
bocznego. Aby poduszki zadziałały,
musi być włączony zapłon.
Uaktywnione poduszki powietrzne
tłumią uderzenie, dzięki czemu w
znacznym stopniu ograniczają ryzyko
odniesienia obrażeń górnej części
ciała i miednicy w przypadku
uderzenia bocznego.9 Ostrzeżenie
W obszarze, w którym rozwijają
się poduszki powietrzne, nie mogą
znajdować się jakiekolwiek
przedmioty.
Uwaga
Należy używać wyłącznie
pokrowców na siedzenia
przeznaczonych dla danego modelu samochodu. Pokrowce nie mogą
przesłaniać modułów poduszek
powietrznych.
Wyłączanie poduszek powietrznych
Przednia i boczna poduszka
powietrzna przedniego fotela
pasażera muszą być wyłączone, jeśli
na tym fotelu ma być zamocowany
fotelik dziecięcy zgodnie z
instrukcjami w tabelach z
informacjami o miejscach mocowania fotelików dziecięcych 3 73.
Napinacze pasów bezpieczeństwa
oraz wszystkie poduszki powietrzne
dla fotela kierowcy pozostają
włączone.
Poduszkę powietrzną pasażera
można wyłączyć za pomocą
przełącznika, znajdującego się z
boku deski rozdzielczej.
Przy wyłączonym zapłonie otworzyć
przednie drzwi, wcisnąć przełącznik i
obrócić go w kierunku przeciwnym do
ruchu wskazówek zegara w
położenie OFF.

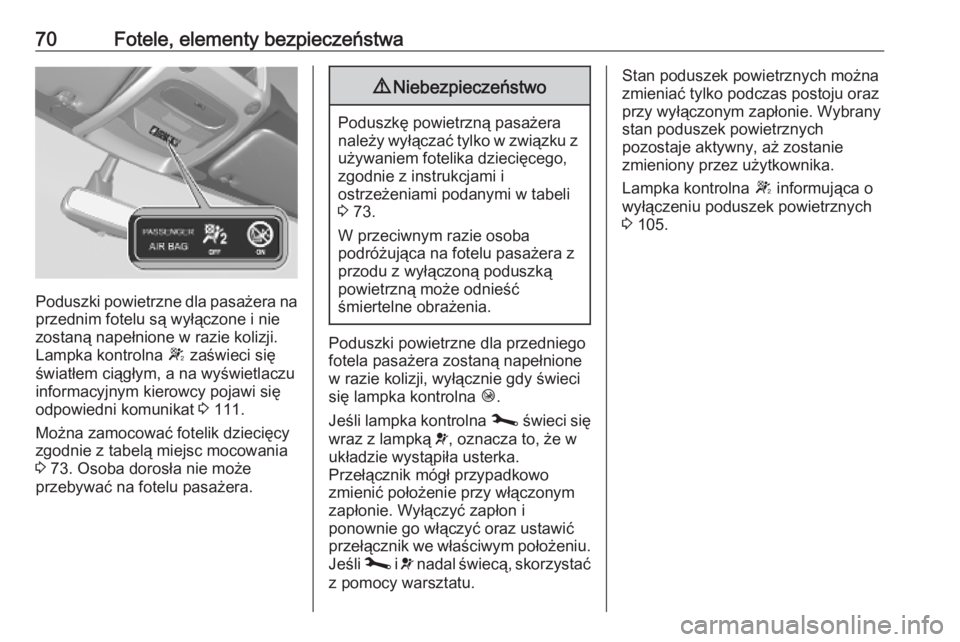

70Fotele, elementy bezpieczeństwa
Poduszki powietrzne dla pasażera naprzednim fotelu są wyłączone i nie
zostaną napełnione w razie kolizji.
Lampka kontrolna W zaświeci się
światłem ciągłym, a na wyświetlaczu
informacyjnym kierowcy pojawi się
odpowiedni komunikat 3 111.
Można zamocować fotelik dziecięcy zgodnie z tabelą miejsc mocowania
3 73. Osoba dorosła nie może
przebywać na fotelu pasażera.
9 Niebezpieczeństwo
Poduszkę powietrzną pasażera
należy wyłączać tylko w związku z używaniem fotelika dziecięcego,
zgodnie z instrukcjami i
ostrzeżeniami podanymi w tabeli
3 73.
W przeciwnym razie osoba
podróżująca na fotelu pasażera z
przodu z wyłączoną poduszką
powietrzną może odnieść
śmiertelne obrażenia.
Poduszki powietrzne dla przedniego
fotela pasażera zostaną napełnione
w razie kolizji, wyłącznie gdy świeci
się lampka kontrolna Ó.
Jeśli lampka kontrolna j świeci się
wraz z lampką v, oznacza to, że w
układzie wystąpiła usterka.
Przełącznik mógł przypadkowo
zmienić położenie przy włączonym
zapłonie. Wyłączyć zapłon i
ponownie go włączyć oraz ustawić
przełącznik we właściwym położeniu.
Jeśli j i v nadal świecą, skorzystać
z pomocy warsztatu.
Stan poduszek powietrznych można
zmieniać tylko podczas postoju oraz
przy wyłączonym zapłonie. Wybrany
stan poduszek powietrznych
pozostaje aktywny, aż zostanie
zmieniony przez użytkownika.
Lampka kontrolna W informująca o
wyłączeniu poduszek powietrznych
3 105.

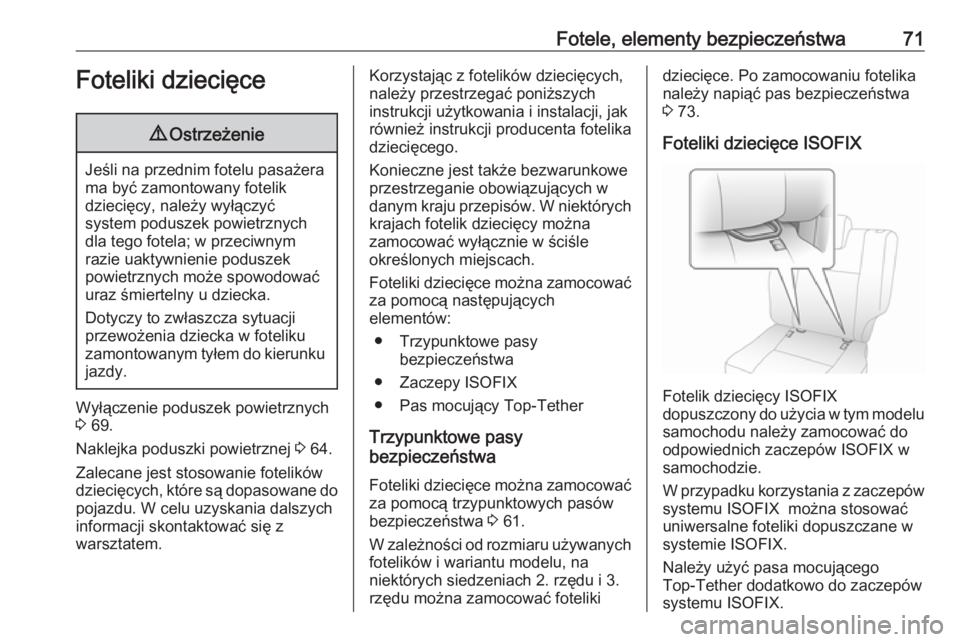

Fotele, elementy bezpieczeństwa71Foteliki dziecięce9Ostrzeżenie
Jeśli na przednim fotelu pasażera
ma być zamontowany fotelik
dziecięcy, należy wyłączyć
system poduszek powietrznych
dla tego fotela; w przeciwnym
razie uaktywnienie poduszek
powietrznych może spowodować
uraz śmiertelny u dziecka.
Dotyczy to zwłaszcza sytuacji
przewożenia dziecka w foteliku
zamontowanym tyłem do kierunku jazdy.
Wyłączenie poduszek powietrznych
3 69.
Naklejka poduszki powietrznej 3 64.
Zalecane jest stosowanie fotelików
dziecięcych, które są dopasowane do
pojazdu. W celu uzyskania dalszych
informacji skontaktować się z
warsztatem.
Korzystając z fotelików dziecięcych, należy przestrzegać poniższych
instrukcji użytkowania i instalacji, jak
również instrukcji producenta fotelika
dziecięcego.
Konieczne jest także bezwarunkowe
przestrzeganie obowiązujących w
danym kraju przepisów. W niektórych
krajach fotelik dziecięcy można
zamocować wyłącznie w ściśle
określonych miejscach.
Foteliki dziecięce można zamocować za pomocą następujących
elementów:
● Trzypunktowe pasy bezpieczeństwa
● Zaczepy ISOFIX
● Pas mocujący Top-Tether
Trzypunktowe pasy
bezpieczeństwa
Foteliki dziecięce można zamocować
za pomocą trzypunktowych pasów
bezpieczeństwa 3 61.
W zależności od rozmiaru używanych fotelików i wariantu modelu, na
niektórych siedzeniach 2. rzędu i 3.
rzędu można zamocować fotelikidziecięce. Po zamocowaniu fotelika
należy napiąć pas bezpieczeństwa
3 73.
Foteliki dziecięce ISOFIX
Fotelik dziecięcy ISOFIX
dopuszczony do użycia w tym modelu samochodu należy zamocować do
odpowiednich zaczepów ISOFIX w
samochodzie.
W przypadku korzystania z zaczepów
systemu ISOFIX można stosować
uniwersalne foteliki dopuszczane w
systemie ISOFIX.
Należy użyć pasa mocującego
Top-Tether dodatkowo do zaczepów
systemu ISOFIX.

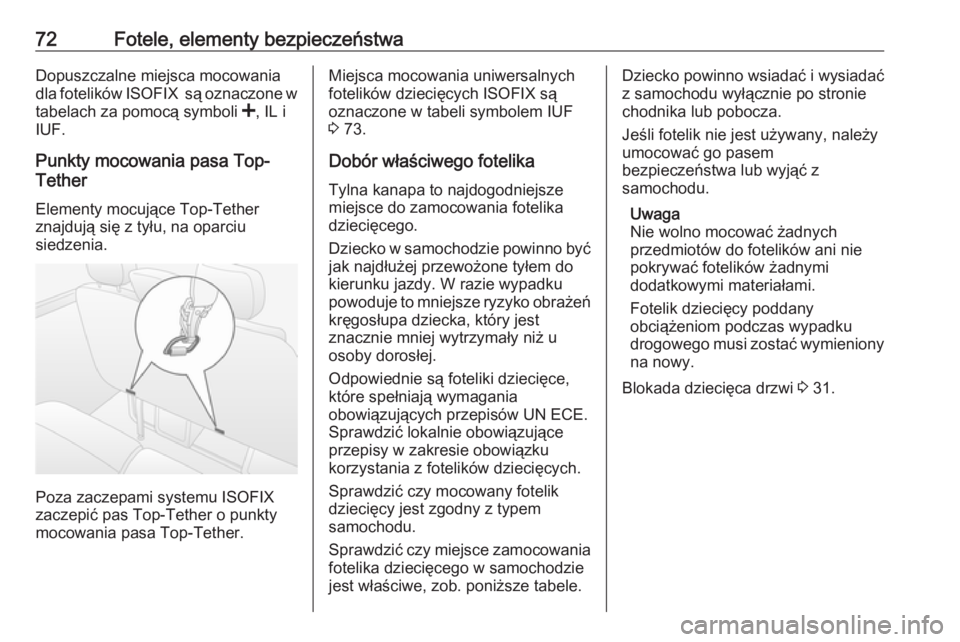

72Fotele, elementy bezpieczeństwaDopuszczalne miejsca mocowania
dla fotelików ISOFIX są oznaczone w
tabelach za pomocą symboli <, IL i
IUF.
Punkty mocowania pasa Top-
Tether
Elementy mocujące Top-Tether
znajdują się z tyłu, na oparciu
siedzenia.
Poza zaczepami systemu ISOFIX
zaczepić pas Top-Tether o punkty
mocowania pasa Top-Tether.
Miejsca mocowania uniwersalnych
fotelików dziecięcych ISOFIX są
oznaczone w tabeli symbolem IUF
3 73.
Dobór właściwego fotelika
Tylna kanapa to najdogodniejsze
miejsce do zamocowania fotelika
dziecięcego.
Dziecko w samochodzie powinno być jak najdłużej przewożone tyłem do
kierunku jazdy. W razie wypadku
powoduje to mniejsze ryzyko obrażeń
kręgosłupa dziecka, który jest
znacznie mniej wytrzymały niż u
osoby dorosłej.
Odpowiednie są foteliki dziecięce,
które spełniają wymagania
obowiązujących przepisów UN ECE.
Sprawdzić lokalnie obowiązujące przepisy w zakresie obowiązku
korzystania z fotelików dziecięcych.
Sprawdzić czy mocowany fotelik
dziecięcy jest zgodny z typem
samochodu.
Sprawdzić czy miejsce zamocowania fotelika dziecięcego w samochodzie
jest właściwe, zob. poniższe tabele.Dziecko powinno wsiadać i wysiadać
z samochodu wyłącznie po stronie
chodnika lub pobocza.
Jeśli fotelik nie jest używany, należy
umocować go pasem
bezpieczeństwa lub wyjąć z
samochodu.
Uwaga
Nie wolno mocować żadnych
przedmiotów do fotelików ani nie
pokrywać fotelików żadnymi
dodatkowymi materiałami.
Fotelik dziecięcy poddany
obciążeniom podczas wypadku
drogowego musi zostać wymieniony
na nowy.
Blokada dziecięca drzwi 3 31.

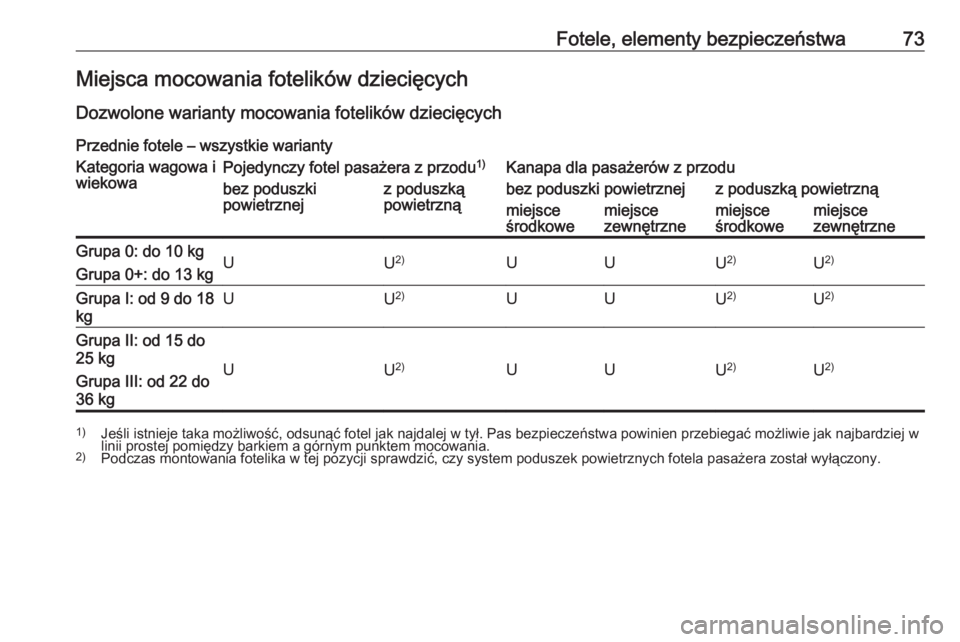

Fotele, elementy bezpieczeństwa73Miejsca mocowania fotelików dziecięcych
Dozwolone warianty mocowania fotelików dziecięcych Przednie fotele – wszystkie wariantyKategoria wagowa i
wiekowaPojedynczy fotel pasażera z przodu 1)Kanapa dla pasażerów z przodubez poduszki
powietrznejz poduszką
powietrznąbez poduszki powietrznejz poduszką powietrznąmiejsce
środkowemiejsce
zewnętrznemiejsce
środkowemiejsce
zewnętrzneGrupa 0: do 10 kg
Grupa 0+: do 13 kgUU 2)UUU2)U 2)Grupa I: od 9 do 18
kgUU 2)UUU 2)U2)Grupa II: od 15 do
25 kg
Grupa III: od 22 do
36 kg
UU 2)UUU2)U 2)
1)
Jeśli istnieje taka możliwość, odsunąć fotel jak najdalej w tył. Pas bezpieczeństwa powinien przebiegać możliwie jak najbardziej w
linii prostej pomiędzy barkiem a górnym punktem mocowania.
2) Podczas montowania fotelika w tej pozycji sprawdzić, czy system poduszek powietrznych fotela pasażera został wyłączony.

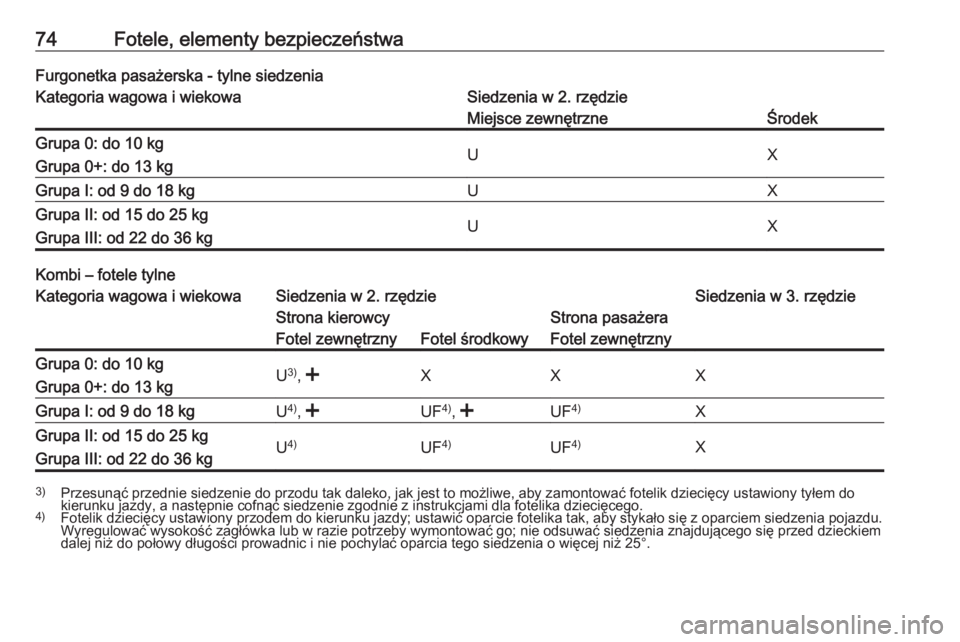

74Fotele, elementy bezpieczeństwaFurgonetka pasażerska - tylne siedzeniaKategoria wagowa i wiekowaSiedzenia w 2. rzędzieMiejsce zewnętrzneŚrodekGrupa 0: do 10 kg
Grupa 0+: do 13 kgUXGrupa I: od 9 do 18 kgUXGrupa II: od 15 do 25 kg
Grupa III: od 22 do 36 kgUX
Kombi – fotele tylne
Kategoria wagowa i wiekowaSiedzenia w 2. rzędzieSiedzenia w 3. rzędzieStrona kierowcy
Fotel zewnętrzny
Fotel środkowy
Strona pasażera
Fotel zewnętrznyGrupa 0: do 10 kg
Grupa 0+: do 13 kgU 3)
, , , Grupa III: od 22 do 36 kgU 4)UF 4)UF4)X3)
Przesunąć przednie siedzenie do przodu tak daleko, jak jest to możliwe, aby zamontować fotelik dziecięcy ustawiony tyłem do
kierunku jazdy, a następnie cofnąć siedzenie zgodnie z instrukcjami dla fotelika dziecięcego.
4) Fotelik dziecięcy ustawiony przodem do kierunku jazdy; ustawić oparcie fotelika tak, aby stykało się z oparciem siedzenia pojazdu.
Wyregulować wysokość zagłówka lub w razie potrzeby wymontować go; nie odsuwać siedzenia znajdującego się przed dzieckiem
dalej niż do połowy długości prowadnic i nie pochylać oparcia tego siedzenia o więcej niż 25°.

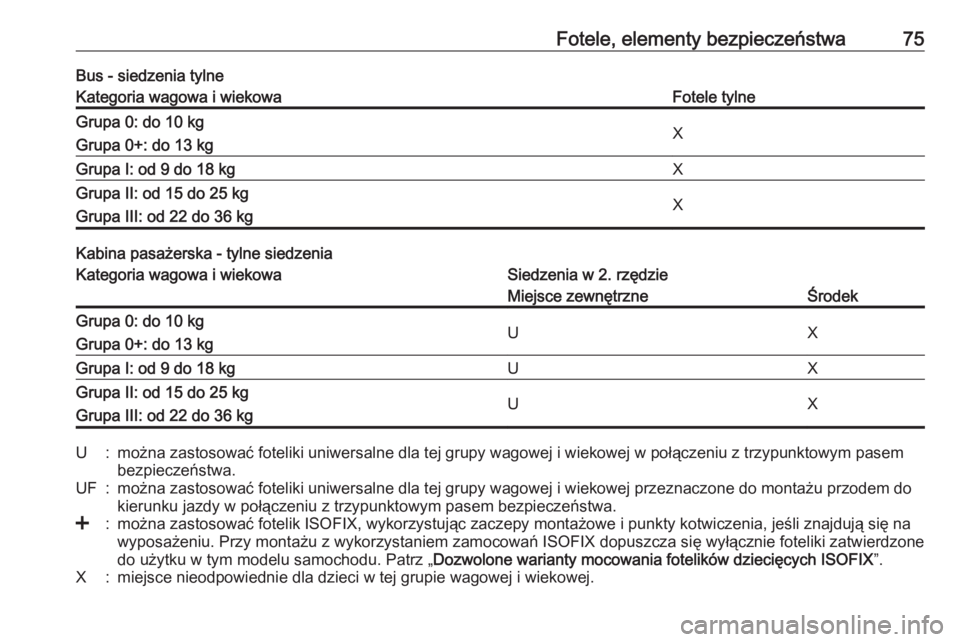

Fotele, elementy bezpieczeństwa75Bus - siedzenia tylneKategoria wagowa i wiekowaFotele tylneGrupa 0: do 10 kg
Grupa 0+: do 13 kgXGrupa I: od 9 do 18 kgXGrupa II: od 15 do 25 kg
Grupa III: od 22 do 36 kgX
Kabina pasażerska - tylne siedzenia
Kategoria wagowa i wiekowaSiedzenia w 2. rzędzieMiejsce zewnętrzneŚrodekGrupa 0: do 10 kg
Grupa 0+: do 13 kgUXGrupa I: od 9 do 18 kgUXGrupa II: od 15 do 25 kg
Grupa III: od 22 do 36 kgUXU:można zastosować foteliki uniwersalne dla tej grupy wagowej i wiekowej w połączeniu z trzypunktowym pasem bezpieczeństwa.UF:można zastosować foteliki uniwersalne dla tej grupy wagowej i wiekowej przeznaczone do montażu przodem do
kierunku jazdy w połączeniu z trzypunktowym pasem bezpieczeństwa.<:można zastosować fotelik ISOFIX, wykorzystując zaczepy montażowe i punkty kotwiczenia, jeśli znajdują się na wyposażeniu. Przy montażu z wykorzystaniem zamocowań ISOFIX dopuszcza się wyłącznie foteliki zatwierdzone
do użytku w tym modelu samochodu. Patrz „ Dozwolone warianty mocowania fotelików dziecięcych ISOFIX ”.X:miejsce nieodpowiednie dla dzieci w tej grupie wagowej i wiekowej.

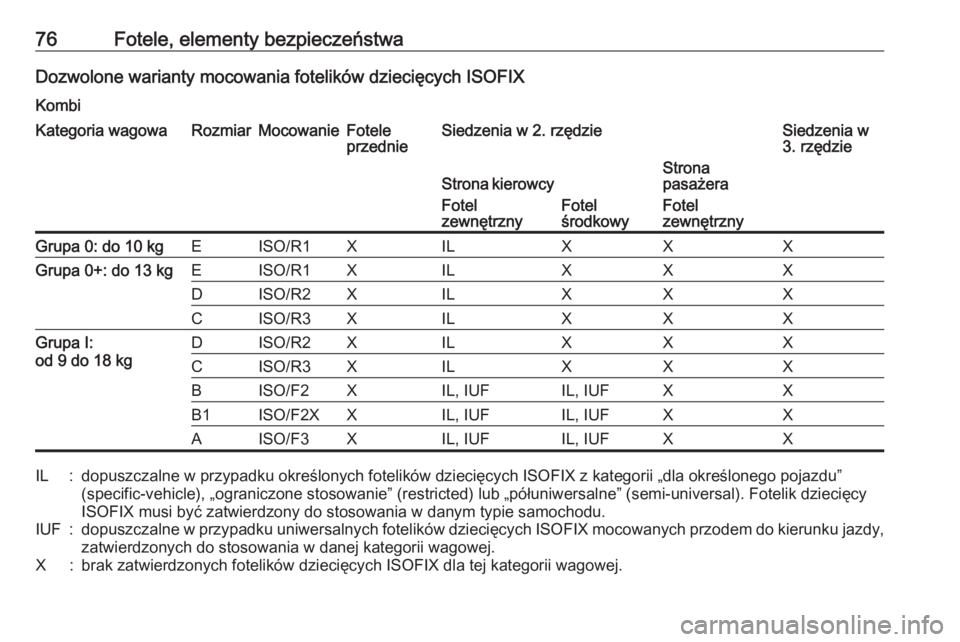

76Fotele, elementy bezpieczeństwaDozwolone warianty mocowania fotelików dziecięcych ISOFIX
KombiKategoria wagowaRozmiarMocowanieFotele
przednieSiedzenia w 2. rzędzieSiedzenia w
3. rzędzieStrona kierowcy
Fotel
zewnętrzny
Fotel
środkowy
Strona
pasażera
Fotel
zewnętrznyGrupa 0: do 10 kgEISO/R1XILXXXGrupa 0+: do 13 kgEISO/R1XILXXXDISO/R2XILXXXCISO/R3XILXXXGrupa I:
od 9 do 18 kgDISO/R2XILXXXCISO/R3XILXXXBISO/F2XIL, IUFIL, IUFXXB1ISO/F2XXIL, IUFIL, IUFXXAISO/F3XIL, IUFIL, IUFXXIL:dopuszczalne w przypadku określonych fotelików dziecięcych ISOFIX z kategorii „dla określonego pojazdu”
(specific-vehicle), „ograniczone stosowanie” (restricted) lub „półuniwersalne” (semi-universal). Fotelik dziecięcy
ISOFIX musi być zatwierdzony do stosowania w danym typie samochodu.IUF:dopuszczalne w przypadku uniwersalnych fotelików dziecięcych ISOFIX mocowanych przodem do kierunku jazdy,
zatwierdzonych do stosowania w danej kategorii wagowej.X:brak zatwierdzonych fotelików dziecięcych ISOFIX dla tej kategorii wagowej.

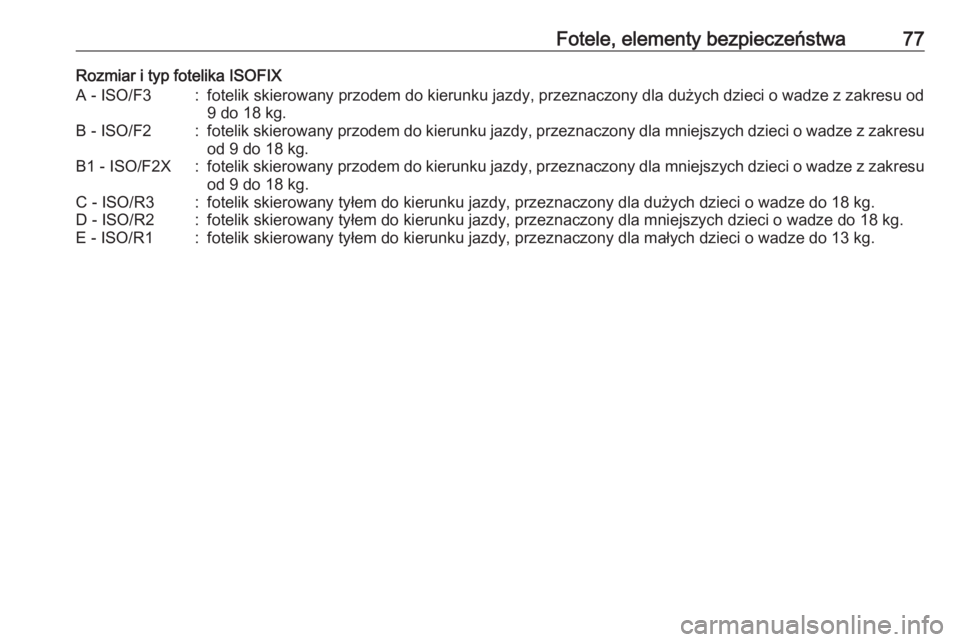

Fotele, elementy bezpieczeństwa77Rozmiar i typ fotelika ISOFIXA - ISO/F3:fotelik skierowany przodem do kierunku jazdy, przeznaczony dla dużych dzieci o wadze z zakresu od
9 do 18 kg.B - ISO/F2:fotelik skierowany przodem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze z zakresu
od 9 do 18 kg.B1 - ISO/F2X:fotelik skierowany przodem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze z zakresu od 9 do 18 kg.C - ISO/R3:fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla dużych dzieci o wadze do 18 kg.D - ISO/R2:fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze do 18 kg.E - ISO/R1:fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla małych dzieci o wadze do 13 kg.

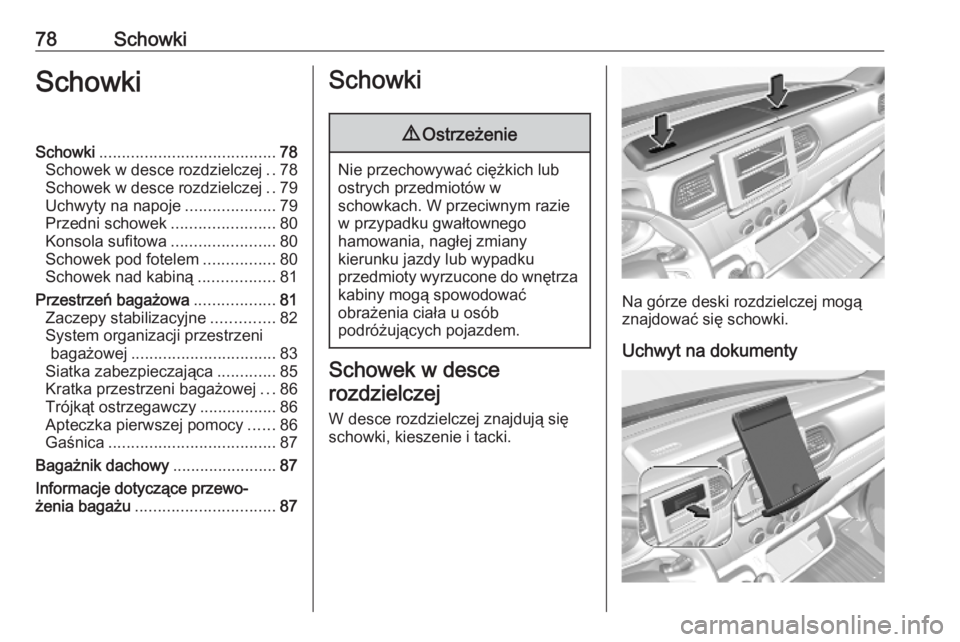

78SchowkiSchowkiSchowki....................................... 78
Schowek w desce rozdzielczej ..78
Schowek w desce rozdzielczej ..79
Uchwyty na napoje ....................79
Przedni schowek .......................80
Konsola sufitowa .......................80
Schowek pod fotelem ................80
Schowek nad kabiną .................81
Przestrzeń bagażowa ..................81
Zaczepy stabilizacyjne ..............82
System organizacji przestrzeni bagażowej ................................ 83
Siatka zabezpieczająca .............85
Kratka przestrzeni bagażowej ...86
Trójkąt ostrzegawczy .................86
Apteczka pierwszej pomocy ......86
Gaśnica ..................................... 87
Bagażnik dachowy .......................87
Informacje dotyczące przewo‐ żenia bagażu ............................... 87Schowki9Ostrzeżenie
Nie przechowywać ciężkich lub
ostrych przedmiotów w
schowkach. W przeciwnym razie
w przypadku gwałtownego
hamowania, nagłej zmiany
kierunku jazdy lub wypadku
przedmioty wyrzucone do wnętrza
kabiny mogą spowodować
obrażenia ciała u osób
podróżujących pojazdem.
Schowek w desce
rozdzielczej
W desce rozdzielczej znajdują się
schowki, kieszenie i tacki.
Na górze deski rozdzielczej mogą
znajdować się schowki.
Uchwyt na dokumenty
