OPEL MOVANO_B 2020 Instrukcja obsługi (in Polish)

Prowadzenie i użytkowanie289źródła dźwięku mogą
uniemożliwić prawidłowe wykrycie
przeszkody.
Należy zwrócić szczególną
uwagę, czy nie występują niskie
przeszkody, które mogłyby
uszkodzić dolną część zderzaka.Przestroga
Skuteczność czujników może być
ograniczona w przypadku ich
przesłonięcia, np. przez lód lub
śnieg.
Znaczne obciążenie pojazdu
może spowodować zakłócenie
pracy układu ułatwiającego
parkowanie.
W przypadku wyższych pojazdów
(np. pojazdów terenowych,
minivanów lub furgonów) mają
zastosowanie warunki specjalne.
Nie można zagwarantować
rozpoznania przeszkód w górnej
części pojazdów.
Układ może nie wykrywać
przeszkód o bardzo małym
przekroju, np. przedmiotów
wąskich lub z miękkich
materiałów.
Układ ułatwiający parkowanie nie
wykryje przedmiotów, które
znajdują się poza obszarem
wykrywania czujników.
System monitorowania
martwego pola w lusterkach
System monitorowania martwego
pola w lusterkach wykrywa i
sygnalizuje obecność obiektów w
martwej strefie po obu stronach
pojazdu. System ostrzega kierowcę
poprzez lampki w lusterkach
zewnętrznych o wykryciu obiektów,
które mogą być niewidoczne w
lusterku wewnętrznym i lusterkach
zewnętrznych.
System monitorowania martwego
pola w lusterkach wykorzystuje
niektóre z czujników układu
ułatwiającego parkowanie, które
znajdują się w przednim i tylnym
zderzaku po obu stronach
samochodu.9 Ostrzeżenie
System monitorowania martwego
pola w lusterkach nie zwalnia
kierowcy z obowiązku
obserwowania sytuacji na drodze.
System nie wykrywa:
● szybko nadjeżdżających pojazdów znajdujących się
poza bocznymi martwymi
polami
● pieszych, rowerzystów i zwierząt
Przed zmianą pasa należy zawsze
sprawdzić wszystkie lusterka,
spojrzeć przez ramię i włączyć
kierunkowskaz.
Włączanie
System jest włączony, gdy prędkość
pojazdu wynosi od około 30 km/h do
140 km/h.

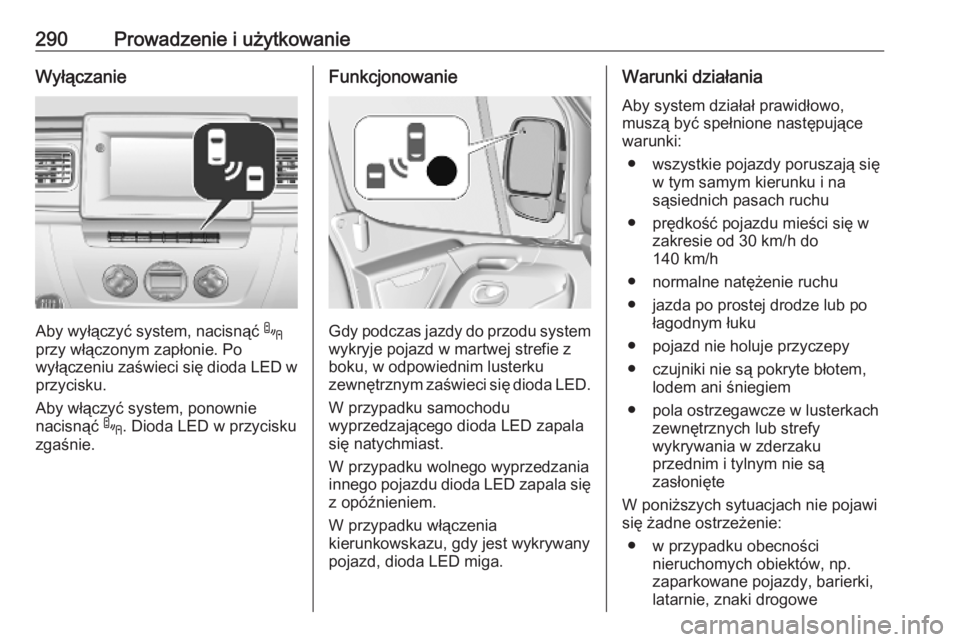

290Prowadzenie i użytkowanieWyłączanie
Aby wyłączyć system, nacisnąć .
przy włączonym zapłonie. Po
wyłączeniu zaświeci się dioda LED w przycisku.
Aby włączyć system, ponownie
nacisnąć .. Dioda LED w przycisku
zgaśnie.
Funkcjonowanie
Gdy podczas jazdy do przodu system
wykryje pojazd w martwej strefie z
boku, w odpowiednim lusterku
zewnętrznym zaświeci się dioda LED.
W przypadku samochodu
wyprzedzającego dioda LED zapala
się natychmiast.
W przypadku wolnego wyprzedzania
innego pojazdu dioda LED zapala się z opóźnieniem.
W przypadku włączenia
kierunkowskazu, gdy jest wykrywany
pojazd, dioda LED miga.
Warunki działania
Aby system działał prawidłowo,
muszą być spełnione następujące
warunki:
● wszystkie pojazdy poruszają się w tym samym kierunku i na
sąsiednich pasach ruchu
● prędkość pojazdu mieści się w zakresie od 30 km/h do
140 km/h
● normalne natężenie ruchu
● jazda po prostej drodze lub po łagodnym łuku
● pojazd nie holuje przyczepy
● czujniki nie są pokryte błotem, lodem ani śniegiem
● pola ostrzegawcze w lusterkach zewnętrznych lub strefy
wykrywania w zderzaku
przednim i tylnym nie są
zasłonięte
W poniższych sytuacjach nie pojawi się żadne ostrzeżenie:
● w przypadku obecności nieruchomych obiektów, np.
zaparkowane pojazdy, barierki,
latarnie, znaki drogowe

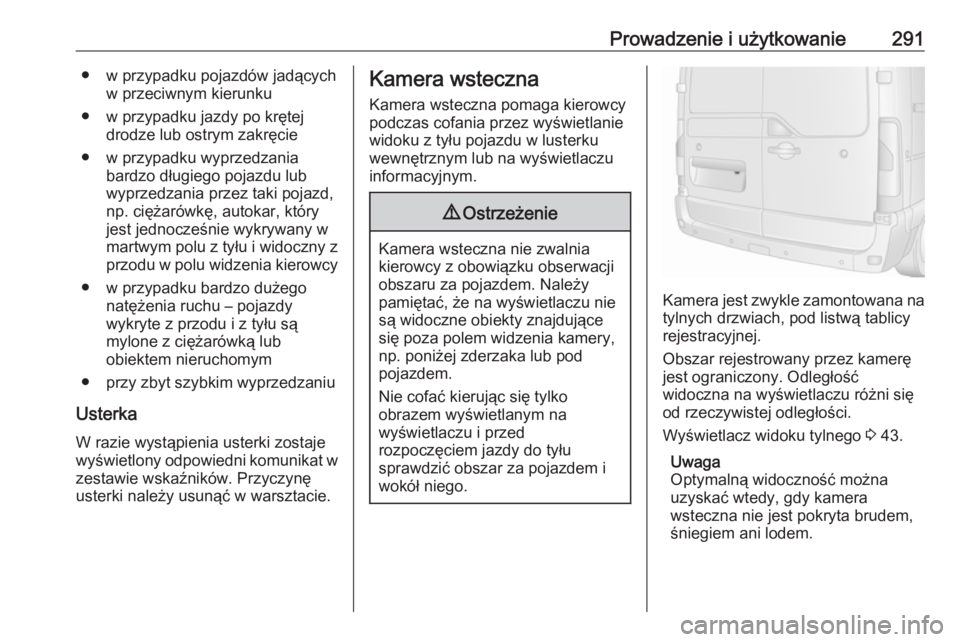

Prowadzenie i użytkowanie291● w przypadku pojazdów jadącychw przeciwnym kierunku
● w przypadku jazdy po krętej drodze lub ostrym zakręcie
● w przypadku wyprzedzania bardzo długiego pojazdu lub
wyprzedzania przez taki pojazd,
np. ciężarówkę, autokar, który
jest jednocześnie wykrywany w
martwym polu z tyłu i widoczny z przodu w polu widzenia kierowcy
● w przypadku bardzo dużego natężenia ruchu – pojazdy
wykryte z przodu i z tyłu są
mylone z ciężarówką lub
obiektem nieruchomym
● przy zbyt szybkim wyprzedzaniu
Usterka
W razie wystąpienia usterki zostaje
wyświetlony odpowiedni komunikat w zestawie wskaźników. Przyczynę
usterki należy usunąć w warsztacie.Kamera wsteczna
Kamera wsteczna pomaga kierowcy
podczas cofania przez wyświetlanie
widoku z tyłu pojazdu w lusterku
wewnętrznym lub na wyświetlaczu
informacyjnym.9 Ostrzeżenie
Kamera wsteczna nie zwalnia
kierowcy z obowiązku obserwacji
obszaru za pojazdem. Należy
pamiętać, że na wyświetlaczu nie
są widoczne obiekty znajdujące
się poza polem widzenia kamery,
np. poniżej zderzaka lub pod
pojazdem.
Nie cofać kierując się tylko
obrazem wyświetlanym na
wyświetlaczu i przed
rozpoczęciem jazdy do tyłu
sprawdzić obszar za pojazdem i
wokół niego.
Kamera jest zwykle zamontowana na tylnych drzwiach, pod listwą tablicy
rejestracyjnej.
Obszar rejestrowany przez kamerę
jest ograniczony. Odległość
widoczna na wyświetlaczu różni się
od rzeczywistej odległości.
Wyświetlacz widoku tylnego 3 43.
Uwaga
Optymalną widoczność można
uzyskać wtedy, gdy kamera
wsteczna nie jest pokryta brudem,
śniegiem ani lodem.

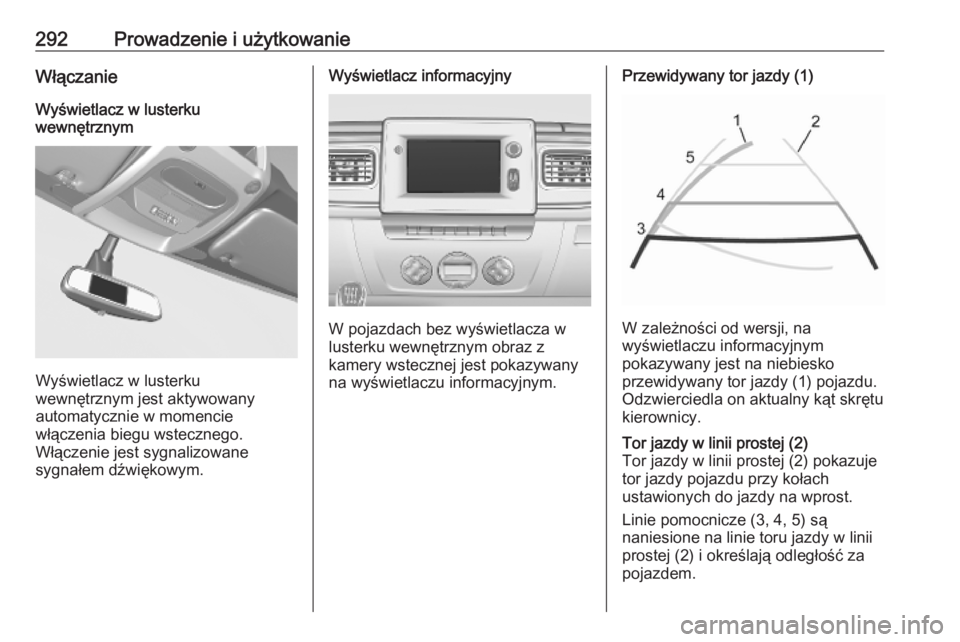

292Prowadzenie i użytkowanieWłączanieWyświetlacz w lusterku
wewnętrznym
Wyświetlacz w lusterku
wewnętrznym jest aktywowany
automatycznie w momencie
włączenia biegu wstecznego.
Włączenie jest sygnalizowane
sygnałem dźwiękowym.
Wyświetlacz informacyjny
W pojazdach bez wyświetlacza w
lusterku wewnętrznym obraz z
kamery wstecznej jest pokazywany
na wyświetlaczu informacyjnym.
Przewidywany tor jazdy (1)
W zależności od wersji, na
wyświetlaczu informacyjnym
pokazywany jest na niebiesko
przewidywany tor jazdy (1) pojazdu. Odzwierciedla on aktualny kąt skrętu
kierownicy.
Tor jazdy w linii prostej (2)
Tor jazdy w linii prostej (2) pokazuje
tor jazdy pojazdu przy kołach
ustawionych do jazdy na wprost.
Linie pomocnicze (3, 4, 5) są
naniesione na linie toru jazdy w linii
prostej (2) i określają odległość za
pojazdem.

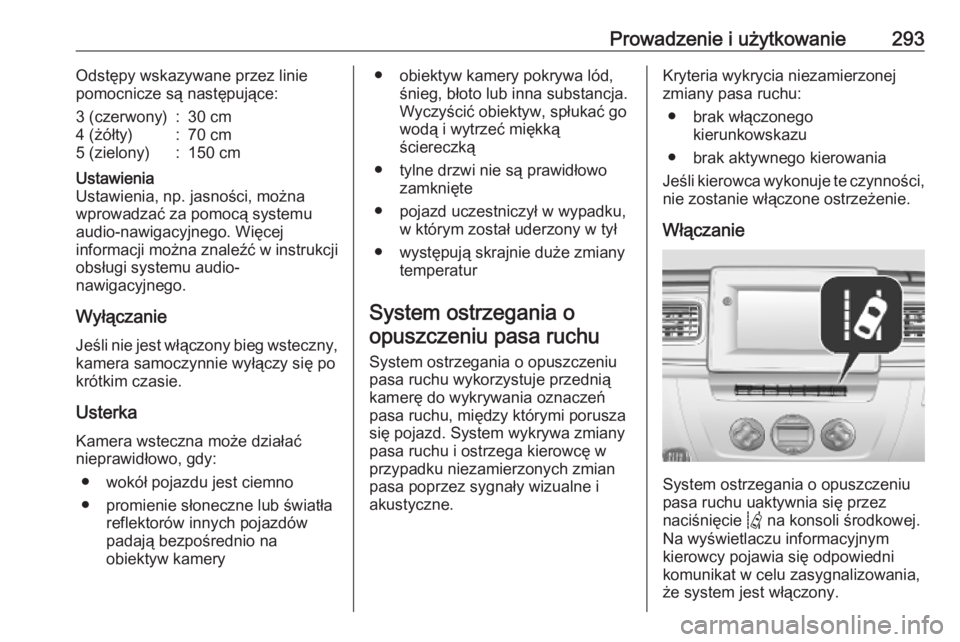

Prowadzenie i użytkowanie293Odstępy wskazywane przez linie
pomocnicze są następujące:3 (czerwony):30 cm4 (żółty):70 cm5 (zielony):150 cmUstawienia
Ustawienia, np. jasności, można
wprowadzać za pomocą systemu
audio-nawigacyjnego. Więcej
informacji można znaleźć w instrukcji
obsługi systemu audio-
nawigacyjnego.
Wyłączanie
Jeśli nie jest włączony bieg wsteczny, kamera samoczynnie wyłączy się po
krótkim czasie.
Usterka
Kamera wsteczna może działać
nieprawidłowo, gdy:
● wokół pojazdu jest ciemno
● promienie słoneczne lub światła reflektorów innych pojazdówpadają bezpośrednio na
obiektyw kamery
● obiektyw kamery pokrywa lód, śnieg, błoto lub inna substancja.
Wyczyścić obiektyw, spłukać go
wodą i wytrzeć miękką
ściereczką
● tylne drzwi nie są prawidłowo zamknięte
● pojazd uczestniczył w wypadku, w którym został uderzony w tył
● występują skrajnie duże zmiany temperatur
System ostrzegania o opuszczeniu pasa ruchu
System ostrzegania o opuszczeniu
pasa ruchu wykorzystuje przednią
kamerę do wykrywania oznaczeń
pasa ruchu, między którymi porusza
się pojazd. System wykrywa zmiany
pasa ruchu i ostrzega kierowcę w
przypadku niezamierzonych zmian pasa poprzez sygnały wizualne i
akustyczne.Kryteria wykrycia niezamierzonej
zmiany pasa ruchu:
● brak włączonego kierunkowskazu
● brak aktywnego kierowania
Jeśli kierowca wykonuje te czynności,
nie zostanie włączone ostrzeżenie.
Włączanie
System ostrzegania o opuszczeniu
pasa ruchu uaktywnia się przez
naciśnięcie Q na konsoli środkowej.
Na wyświetlaczu informacyjnym
kierowcy pojawia się odpowiedni
komunikat w celu zasygnalizowania,
że system jest włączony.

294Prowadzenie i użytkowanie

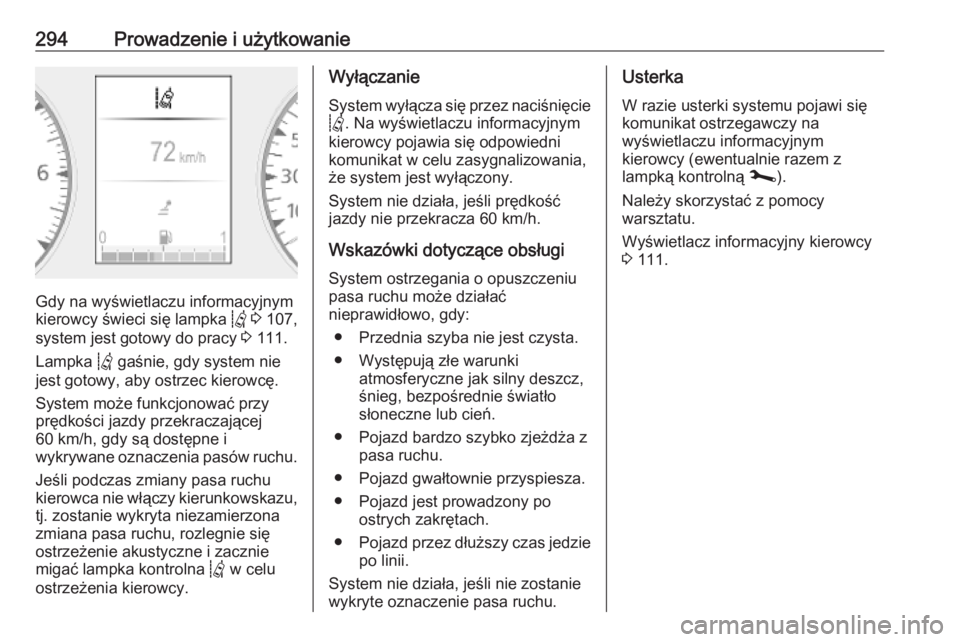

Gdy na wyświetlaczu informacyjnym
kierowcy świeci się lampka Q 3 107,
system jest gotowy do pracy 3 111.
Lampka Q gaśnie, gdy system nie
jest gotowy, aby ostrzec kierowcę.
System może funkcjonować przy
prędkości jazdy przekraczającej
60 km/h, gdy są dostępne i
wykrywane oznaczenia pasów ruchu.
Jeśli podczas zmiany pasa ruchu
kierowca nie włączy kierunkowskazu, tj. zostanie wykryta niezamierzona
zmiana pasa ruchu, rozlegnie się
ostrzeżenie akustyczne i zacznie
migać lampka kontrolna Q w celu
ostrzeżenia kierowcy.
Wyłączanie
System wyłącza się przez naciśnięcie Q . Na wyświetlaczu informacyjnym
kierowcy pojawia się odpowiedni
komunikat w celu zasygnalizowania,
że system jest wyłączony.
System nie działa, jeśli prędkość
jazdy nie przekracza 60 km/h.
Wskazówki dotyczące obsługi System ostrzegania o opuszczeniupasa ruchu może działać
nieprawidłowo, gdy:
● Przednia szyba nie jest czysta.
● Występują złe warunki atmosferyczne jak silny deszcz,śnieg, bezpośrednie światło
słoneczne lub cień.
● Pojazd bardzo szybko zjeżdża z pasa ruchu.
● Pojazd gwałtownie przyspiesza. ● Pojazd jest prowadzony po ostrych zakrętach.
● Pojazd przez dłuższy czas jedzie
po linii.
System nie działa, jeśli nie zostanie
wykryte oznaczenie pasa ruchu.Usterka
W razie usterki systemu pojawi się
komunikat ostrzegawczy na
wyświetlaczu informacyjnym
kierowcy (ewentualnie razem z
lampką kontrolną j).
Należy skorzystać z pomocy
warsztatu.
Wyświetlacz informacyjny kierowcy
3 111.

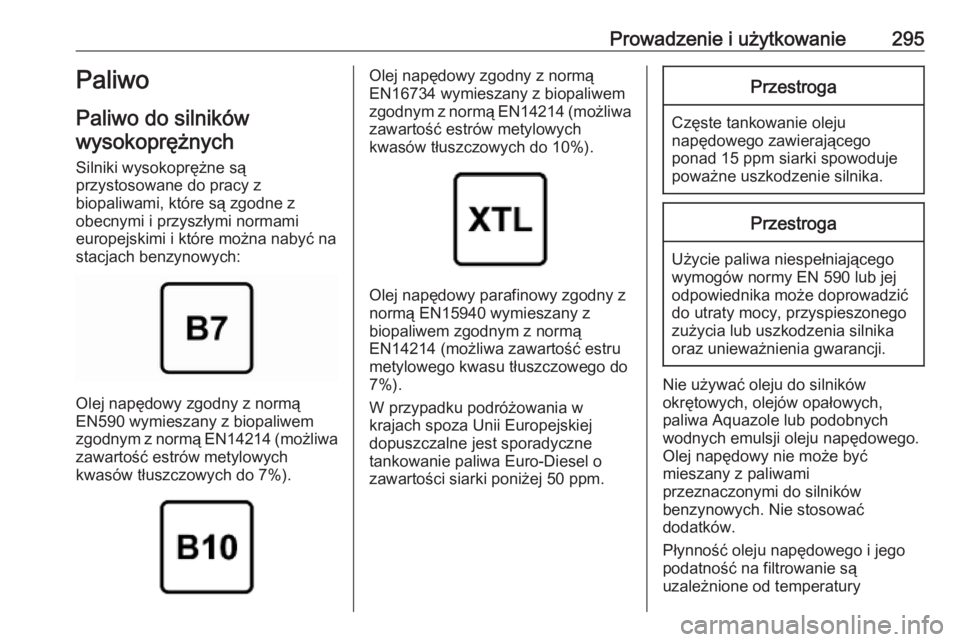

Prowadzenie i użytkowanie295Paliwo
Paliwo do silników wysokoprężnych
Silniki wysokoprężne są
przystosowane do pracy z
biopaliwami, które są zgodne z
obecnymi i przyszłymi normami
europejskimi i które można nabyć na
stacjach benzynowych:
Olej napędowy zgodny z normą
EN590 wymieszany z biopaliwem
zgodnym z normą EN14214 (możliwa
zawartość estrów metylowych
kwasów tłuszczowych do 7%).
Olej napędowy zgodny z normą
EN16734 wymieszany z biopaliwem
zgodnym z normą EN14214 (możliwa
zawartość estrów metylowych
kwasów tłuszczowych do 10%).
Olej napędowy parafinowy zgodny z
normą EN15940 wymieszany z
biopaliwem zgodnym z normą
EN14214 (możliwa zawartość estru
metylowego kwasu tłuszczowego do
7%).
W przypadku podróżowania w
krajach spoza Unii Europejskiej
dopuszczalne jest sporadyczne
tankowanie paliwa Euro-Diesel o
zawartości siarki poniżej 50 ppm.
Przestroga
Częste tankowanie oleju
napędowego zawierającego
ponad 15 ppm siarki spowoduje
poważne uszkodzenie silnika.
Przestroga
Użycie paliwa niespełniającego
wymogów normy EN 590 lub jej odpowiednika może doprowadzić
do utraty mocy, przyspieszonego
zużycia lub uszkodzenia silnika
oraz unieważnienia gwarancji.
Nie używać oleju do silników
okrętowych, olejów opałowych,
paliwa Aquazole lub podobnych
wodnych emulsji oleju napędowego. Olej napędowy nie może być
mieszany z paliwami
przeznaczonymi do silników
benzynowych. Nie stosować
dodatków.
Płynność oleju napędowego i jego
podatność na filtrowanie są
uzależnione od temperatury

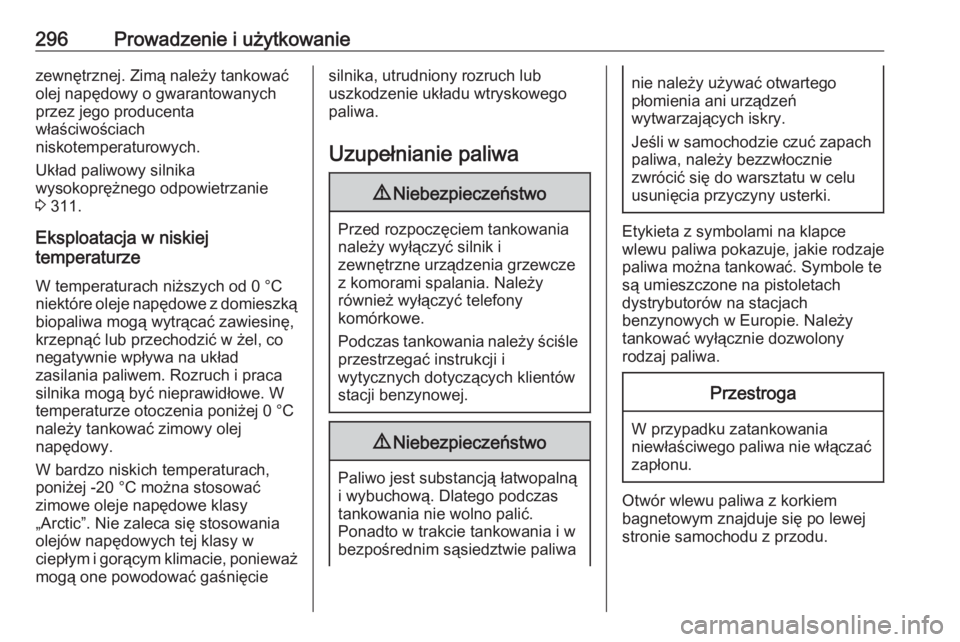

296Prowadzenie i użytkowaniezewnętrznej. Zimą należy tankować
olej napędowy o gwarantowanych
przez jego producenta
właściwościach
niskotemperaturowych.
Układ paliwowy silnika
wysokoprężnego odpowietrzanie
3 311.
Eksploatacja w niskiej
temperaturze
W temperaturach niższych od 0 °C
niektóre oleje napędowe z domieszką biopaliwa mogą wytrącać zawiesinę,krzepnąć lub przechodzić w żel, co
negatywnie wpływa na układ
zasilania paliwem. Rozruch i praca
silnika mogą być nieprawidłowe. W
temperaturze otoczenia poniżej 0 °C
należy tankować zimowy olej
napędowy.
W bardzo niskich temperaturach,
poniżej -20 °C można stosować
zimowe oleje napędowe klasy
„Arctic”. Nie zaleca się stosowania
olejów napędowych tej klasy w
ciepłym i gorącym klimacie, ponieważ
mogą one powodować gaśnięciesilnika, utrudniony rozruch lub
uszkodzenie układu wtryskowego
paliwa.
Uzupełnianie paliwa9 Niebezpieczeństwo
Przed rozpoczęciem tankowania
należy wyłączyć silnik i
zewnętrzne urządzenia grzewcze
z komorami spalania. Należy
również wyłączyć telefony
komórkowe.
Podczas tankowania należy ściśle
przestrzegać instrukcji i
wytycznych dotyczących klientów
stacji benzynowej.
9 Niebezpieczeństwo
Paliwo jest substancją łatwopalną
i wybuchową. Dlatego podczas
tankowania nie wolno palić.
Ponadto w trakcie tankowania i w
bezpośrednim sąsiedztwie paliwa
nie należy używać otwartego
płomienia ani urządzeń
wytwarzających iskry.
Jeśli w samochodzie czuć zapach paliwa, należy bezzwłocznie
zwrócić się do warsztatu w celu
usunięcia przyczyny usterki.
Etykieta z symbolami na klapce
wlewu paliwa pokazuje, jakie rodzaje
paliwa można tankować. Symbole te
są umieszczone na pistoletach
dystrybutorów na stacjach
benzynowych w Europie. Należy
tankować wyłącznie dozwolony
rodzaj paliwa.
Przestroga
W przypadku zatankowania
niewłaściwego paliwa nie włączać zapłonu.
Otwór wlewu paliwa z korkiem
bagnetowym znajduje się po lewej
stronie samochodu z przodu.

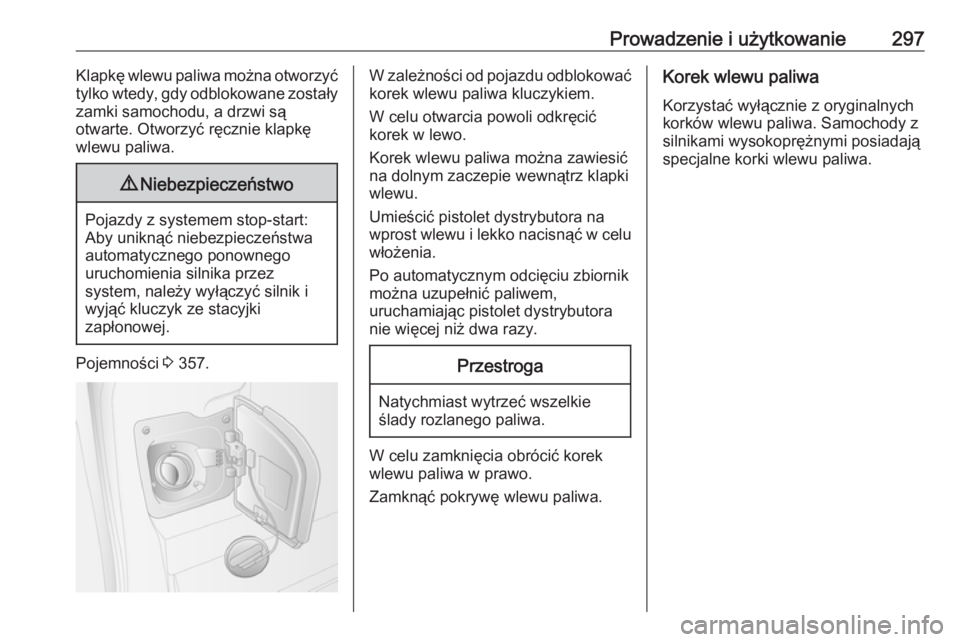

Prowadzenie i użytkowanie297Klapkę wlewu paliwa można otworzyć
tylko wtedy, gdy odblokowane zostały zamki samochodu, a drzwi są
otwarte. Otworzyć ręcznie klapkę
wlewu paliwa.9 Niebezpieczeństwo
Pojazdy z systemem stop-start:
Aby uniknąć niebezpieczeństwa automatycznego ponownego
uruchomienia silnika przez
system, należy wyłączyć silnik i
wyjąć kluczyk ze stacyjki
zapłonowej.
Pojemności 3 357.
W zależności od pojazdu odblokować
korek wlewu paliwa kluczykiem.
W celu otwarcia powoli odkręcić
korek w lewo.
Korek wlewu paliwa można zawiesić
na dolnym zaczepie wewnątrz klapki
wlewu.
Umieścić pistolet dystrybutora na
wprost wlewu i lekko nacisnąć w celu
włożenia.
Po automatycznym odcięciu zbiornik
można uzupełnić paliwem,
uruchamiając pistolet dystrybutora nie więcej niż dwa razy.Przestroga
Natychmiast wytrzeć wszelkie
ślady rozlanego paliwa.
W celu zamknięcia obrócić korek wlewu paliwa w prawo.
Zamknąć pokrywę wlewu paliwa.
Korek wlewu paliwa
Korzystać wyłącznie z oryginalnych
korków wlewu paliwa. Samochody z
silnikami wysokoprężnymi posiadają
specjalne korki wlewu paliwa.

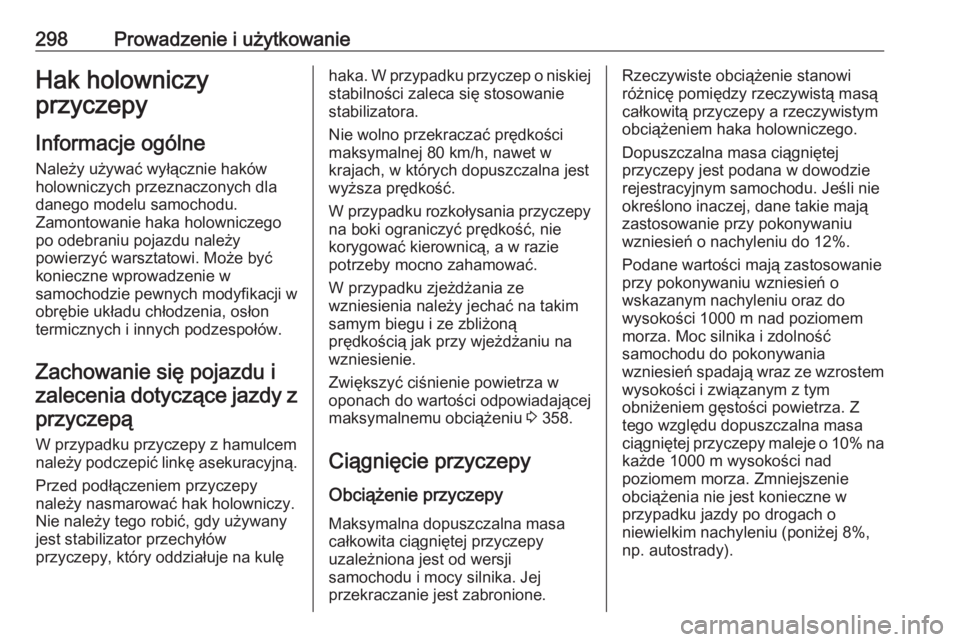

298Prowadzenie i użytkowanieHak holowniczy
przyczepy
Informacje ogólne Należy używać wyłącznie haków
holowniczych przeznaczonych dla
danego modelu samochodu.
Zamontowanie haka holowniczego
po odebraniu pojazdu należy
powierzyć warsztatowi. Może być
konieczne wprowadzenie w
samochodzie pewnych modyfikacji w obrębie układu chłodzenia, osłon
termicznych i innych podzespołów.
Zachowanie się pojazdu i zalecenia dotyczące jazdy z przyczepą
W przypadku przyczepy z hamulcem
należy podczepić linkę asekuracyjną.
Przed podłączeniem przyczepy
należy nasmarować hak holowniczy.
Nie należy tego robić, gdy używany
jest stabilizator przechyłów
przyczepy, który oddziałuje na kulęhaka. W przypadku przyczep o niskiej stabilności zaleca się stosowanie
stabilizatora.
Nie wolno przekraczać prędkości maksymalnej 80 km/h, nawet w
krajach, w których dopuszczalna jest
wyższa prędkość.
W przypadku rozkołysania przyczepy
na boki ograniczyć prędkość, nie
korygować kierownicą, a w razie
potrzeby mocno zahamować.
W przypadku zjeżdżania ze
wzniesienia należy jechać na takim
samym biegu i ze zbliżoną
prędkością jak przy wjeżdżaniu na
wzniesienie.
Zwiększyć ciśnienie powietrza w
oponach do wartości odpowiadającej
maksymalnemu obciążeniu 3 358.
Ciągnięcie przyczepy Obciążenie przyczepy
Maksymalna dopuszczalna masa
całkowita ciągniętej przyczepy
uzależniona jest od wersji
samochodu i mocy silnika. Jej
przekraczanie jest zabronione.Rzeczywiste obciążenie stanowi
różnicę pomiędzy rzeczywistą masą
całkowitą przyczepy a rzeczywistym
obciążeniem haka holowniczego.
Dopuszczalna masa ciągniętej
przyczepy jest podana w dowodzie
rejestracyjnym samochodu. Jeśli nie
określono inaczej, dane takie mają
zastosowanie przy pokonywaniu
wzniesień o nachyleniu do 12%.
Podane wartości mają zastosowanie
przy pokonywaniu wzniesień o
wskazanym nachyleniu oraz do
wysokości 1000 m nad poziomem
morza. Moc silnika i zdolność
samochodu do pokonywania
wzniesień spadają wraz ze wzrostem
wysokości i związanym z tym
obniżeniem gęstości powietrza. Z
tego względu dopuszczalna masa
ciągniętej przyczepy maleje o 10% na każde 1000 m wysokości nad
poziomem morza. Zmniejszenie
obciążenia nie jest konieczne w
przypadku jazdy po drogach o
niewielkim nachyleniu (poniżej 8%,
np. autostrady).
