Prostor za odlaganje59Šine za tovar i kukice
Šine za kukice postavljene u
teretnom prostoru, obezbeđuju
podesiva pričvrsna mesta za
fiksiranje tereta.
■ Povlačenjem suprotno opruzi, rasteretiti srednji trn iz tačke
fiksiranja.
■ pomeriti tačku pričvršćivanja u željeni položaj, neposredno iznad
prigodne rupe za zabravljivanje.
■ otpustiti srednji trn pričvrsne tačke, obezbediti pravilno naleganje i
zabravljivanje tačke za
pričvršćivanje.
■ teret se zatim može vezati sa trakama za vezivanje zakačenim zatačke pričvršćivanja.
Maksimalno opterećenje svake tačke
pričvršćivanja je 75 kg. U interesu
izbegavanja mogućnosti
prekoračenja tog maksimuma,
izbegavati korišćenje traka za
vezivanje sa račnom.Kukice za vezivanje
prtljaga
Ušice za pričvršćivanje su
napravljene da osiguraju predmete
od klizanja, npr. korišćenjem traka za pričvršćivanje ili podne mreže za
prtljag.
Maksimalna sila kojom se opterećuju
ušice za pričvšćivanje ne sme da prekorači 5000 N pod uglom od 30°.
Sigurnosna mreža
Sigurnosna mreža se može postaviti
iza prednjih ili zadnjih sedišta.

60Prostor za odlaganje
Putnici se ne smeju prevoziti iza
sigurnosne mreže.
Postavljanje (prednji ili zadnji
položaj)
Za pristup mestima za montažu podići poklopac, postaviti polugu mreže
prtljažnika u montažne otvore i
osigurati je. Zakačiti trake u ušice iza
prednjih sedišta, ili na prstenove na
okviru zadnjeg sedišta, zatim
zategnuti trake.
Vađenje
Povući prema gore regulatore dužine trake i posle otkačiti trake.
Trougao upozorenja
Trougao upozorenja se može smestiti
u prostor ispod prednjih sedišta.
Komplet za prvu pomoć
Komplet za prvu pomoć se može
smestiti u prostor ispod prednjih
sedišta.Sistem krovnog nosača
Krovni nosač Iz bezbednosnih razloga i da bi izbeglioštećenje krova, preporučujemo
korišćenje sistema krovnog nosača
koji je odobren za vozilo.
Napomena
Prednje tačke pričvršćivanja
krovnog nosača koje se nalaze
iznad kabine namenjene su samo za
potpuni krovni nosač i ne smeju se
pričvršćivati na okvire krova.
Slediti montažne instrukcije i ukloniti
krovni nosač kada nije u upotrebi.
Dodatne informacije 3 61.

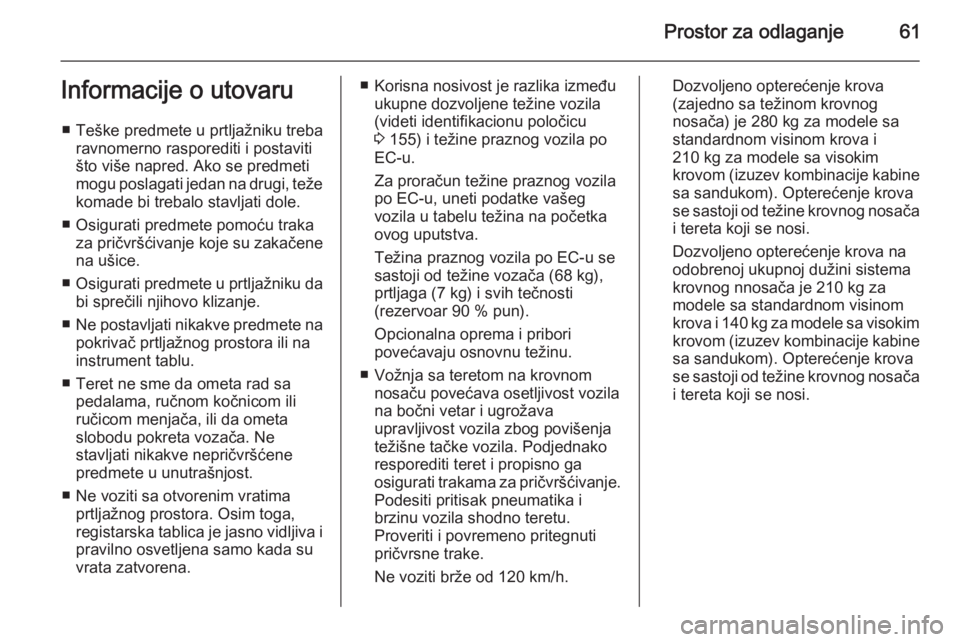

Prostor za odlaganje61Informacije o utovaru■ Teške predmete u prtljažniku treba ravnomerno rasporediti i postaviti
što više napred. Ako se predmeti
mogu poslagati jedan na drugi, teže
komade bi trebalo stavljati dole.
■ Osigurati predmete pomoću traka za pričvršćivanje koje su zakačene
na ušice.
■ Osigurati predmete u prtljažniku da
bi sprečili njihovo klizanje.
■ Ne postavljati nikakve predmete na
pokrivač prtljažnog prostora ili nainstrument tablu.
■ Teret ne sme da ometa rad sa pedalama, ručnom kočnicom ili
ručicom menjača, ili da ometa
slobodu pokreta vozača. Ne
stavljati nikakve nepričvršćene
predmete u unutrašnjost.
■ Ne voziti sa otvorenim vratima prtljažnog prostora. Osim toga,
registarska tablica je jasno vidljiva i pravilno osvetljena samo kada su
vrata zatvorena.■ Korisna nosivost je razlika između ukupne dozvoljene težine vozila
(videti identifikacionu poločicu
3 155) i težine praznog vozila po
EC-u.
Za proračun težine praznog vozila
po EC-u, uneti podatke vašeg
vozila u tabelu težina na početka
ovog uputstva.
Težina praznog vozila po EC-u se
sastoji od težine vozača (68 kg),
prtljaga (7 kg) i svih tečnosti
(rezervoar 90 % pun).
Opcionalna oprema i pribori
povećavaju osnovnu težinu.
■ Vožnja sa teretom na krovnom nosaču povećava osetljivost vozila
na bočni vetar i ugrožava
upravljivost vozila zbog povišenja
težišne tačke vozila. Podjednako
resporediti teret i propisno ga
osigurati trakama za pričvršćivanje.
Podesiti pritisak pneumatika i
brzinu vozila shodno teretu.
Proveriti i povremeno pritegnuti
pričvrsne trake.
Ne voziti brže od 120 km/h.Dozvoljeno opterećenje krova
(zajedno sa težinom krovnog
nosača) je 280 kg za modele sa
standardnom visinom krova i
210 kg za modele sa visokim
krovom (izuzev kombinacije kabine sa sandukom). Opterećenje krova
se sastoji od težine krovnog nosača
i tereta koji se nosi.
Dozvoljeno opterećenje krova na
odobrenoj ukupnoj dužini sistema
krovnog nnosača je 210 kg za
modele sa standardnom visinom
krova i 140 kg za modele sa visokim krovom (izuzev kombinacije kabine
sa sandukom). Opterećenje krova
se sastoji od težine krovnog nosača i tereta koji se nosi.

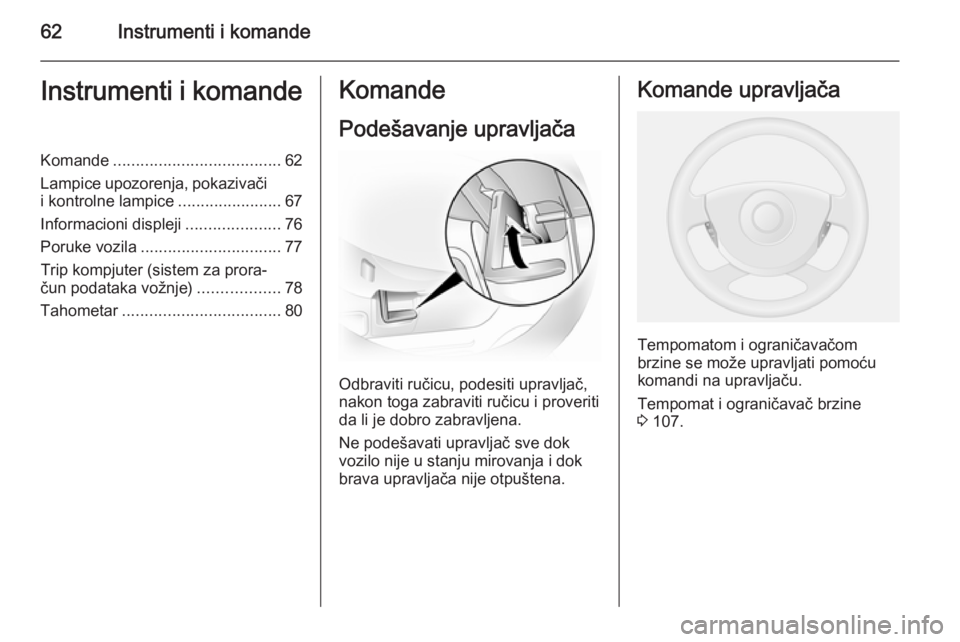

62Instrumenti i komandeInstrumenti i komandeKomande..................................... 62
Lampice upozorenja, pokazivači
i kontrolne lampice .......................67
Informacioni displeji .....................76
Poruke vozila ............................... 77
Trip kompjuter (sistem za prora‐
čun podataka vožnje) ..................78
Tahometar ................................... 80Komande
Podešavanje upravljača
Odbraviti ručicu, podesiti upravljač,
nakon toga zabraviti ručicu i proveriti
da li je dobro zabravljena.
Ne podešavati upravljač sve dok
vozilo nije u stanju mirovanja i dok brava upravljača nije otpuštena.
Komande upravljača
Tempomatom i ograničavačom
brzine se može upravljati pomoću
komandi na upravljaču.
Tempomat i ograničavač brzine
3 107.

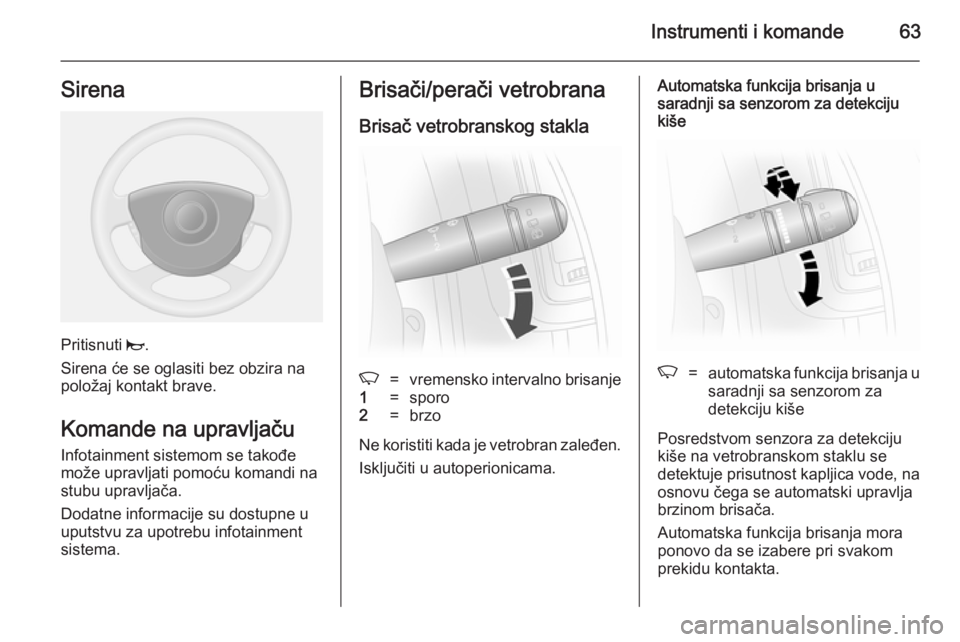

Instrumenti i komande63Sirena
Pritisnuti j.
Sirena će se oglasiti bez obzira na
položaj kontakt brave.
Komande na upravljaču
Infotainment sistemom se takođe
može upravljati pomoću komandi na
stubu upravljača.
Dodatne informacije su dostupne u
uputstvu za upotrebu infotainment
sistema.
Brisači/perači vetrobrana
Brisač vetrobranskog staklaK=vremensko intervalno brisanje1=sporo2=brzo
Ne koristiti kada je vetrobran zaleđen.
Isključiti u autoperionicama.
Automatska funkcija brisanja u
saradnji sa senzorom za detekciju
kišeK=automatska funkcija brisanja u
saradnji sa senzorom za
detekciju kiše
Posredstvom senzora za detekciju
kiše na vetrobranskom staklu se
detektuje prisutnost kapljica vode, na
osnovu čega se automatski upravlja
brzinom brisača.
Automatska funkcija brisanja mora
ponovo da se izabere pri svakom
prekidu kontakta.

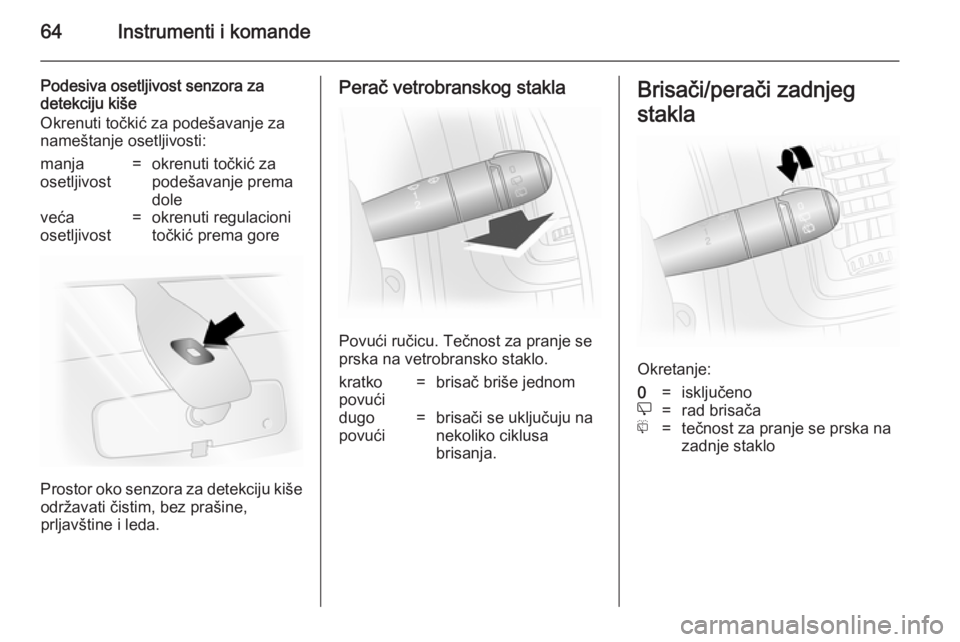

64Instrumenti i komande
Podesiva osetljivost senzora za
detekciju kiše
Okrenuti točkić za podešavanje za nameštanje osetljivosti:manja
osetljivost=okrenuti točkić za
podešavanje prema
doleveća
osetljivost=okrenuti regulacioni
točkić prema gore
Prostor oko senzora za detekciju kiše održavati čistim, bez prašine,
prljavštine i leda.
Perač vetrobranskog stakla
Povući ručicu. Tečnost za pranje se
prska na vetrobransko staklo.
kratko
povući=brisač briše jednomdugo
povući=brisači se uključuju na
nekoliko ciklusa
brisanja.Brisači/perači zadnjeg
stakla
Okretanje:
0=isključenoe=rad brisačaf=tečnost za pranje se prska na
zadnje staklo

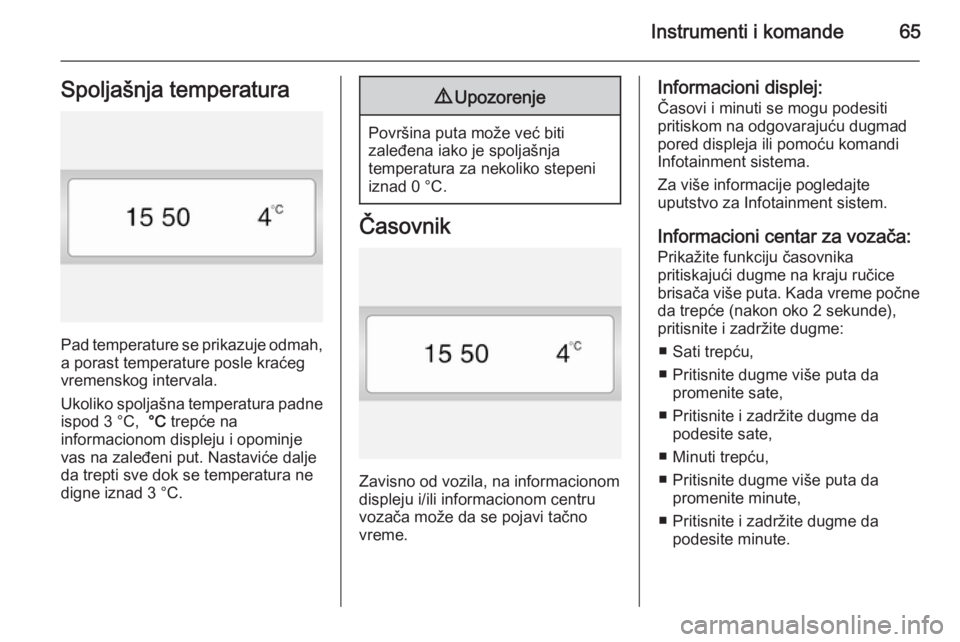

Instrumenti i komande65Spoljašnja temperatura
Pad temperature se prikazuje odmah,a porast temperature posle kraćeg
vremenskog intervala.
Ukoliko spoljašna temperatura padne ispod 3 °C, °C trepće na
informacionom displeju i opominje
vas na zaleđeni put. Nastaviće dalje
da trepti sve dok se temperatura ne
digne iznad 3 °C.
9 Upozorenje
Površina puta može već biti
zaleđena iako je spoljašnja
temperatura za nekoliko stepeni
iznad 0 °C.
Časovnik
Zavisno od vozila, na informacionom
displeju i/ili informacionom centru
vozača može da se pojavi tačno
vreme.
Informacioni displej:
Časovi i minuti se mogu podesiti
pritiskom na odgovarajuću dugmad
pored displeja ili pomoću komandi
Infotainment sistema.
Za više informacije pogledajte
uputstvo za Infotainment sistem.
Informacioni centar za vozača: Prikažite funkciju časovnika
pritiskajući dugme na kraju ručice
brisača više puta. Kada vreme počne da trepće (nakon oko 2 sekunde),
pritisnite i zadržite dugme:
■ Sati trepću,
■ Pritisnite dugme više puta da promenite sate,
■ Pritisnite i zadržite dugme da podesite sate,
■ Minuti trepću,
■ Pritisnite dugme više puta da promenite minute,
■ Pritisnite i zadržite dugme da podesite minute.

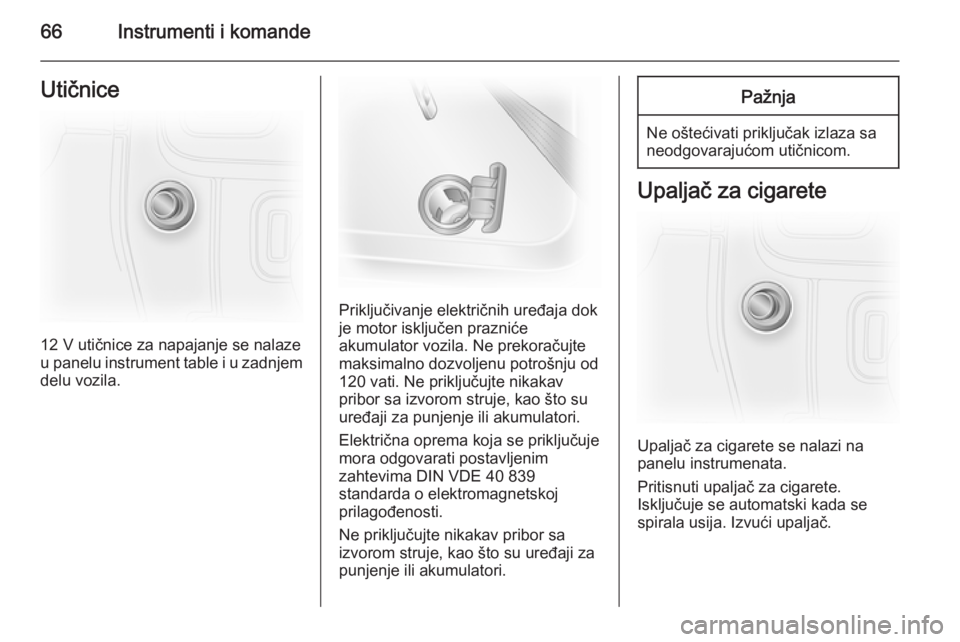

66Instrumenti i komandeUtičnice
12 V utičnice za napajanje se nalazeu panelu instrument table i u zadnjem
delu vozila.
Priključivanje električnih uređaja dok
je motor isključen prazniće
akumulator vozila. Ne prekoračujte
maksimalno dozvoljenu potrošnju od
120 vati. Ne priključujte nikakav
pribor sa izvorom struje, kao što su
uređaji za punjenje ili akumulatori.
Električna oprema koja se priključuje
mora odgovarati postavljenim
zahtevima DIN VDE 40 839
standarda o elektromagnetskoj
prilagođenosti.
Ne priključujte nikakav pribor sa
izvorom struje, kao što su uređaji za
punjenje ili akumulatori.
Pažnja
Ne oštećivati priključak izlaza sa
neodgovarajućom utičnicom.
Upaljač za cigarete
Upaljač za cigarete se nalazi na
panelu instrumenata.
Pritisnuti upaljač za cigarete.
Isključuje se automatski kada se
spirala usija. Izvući upaljač.

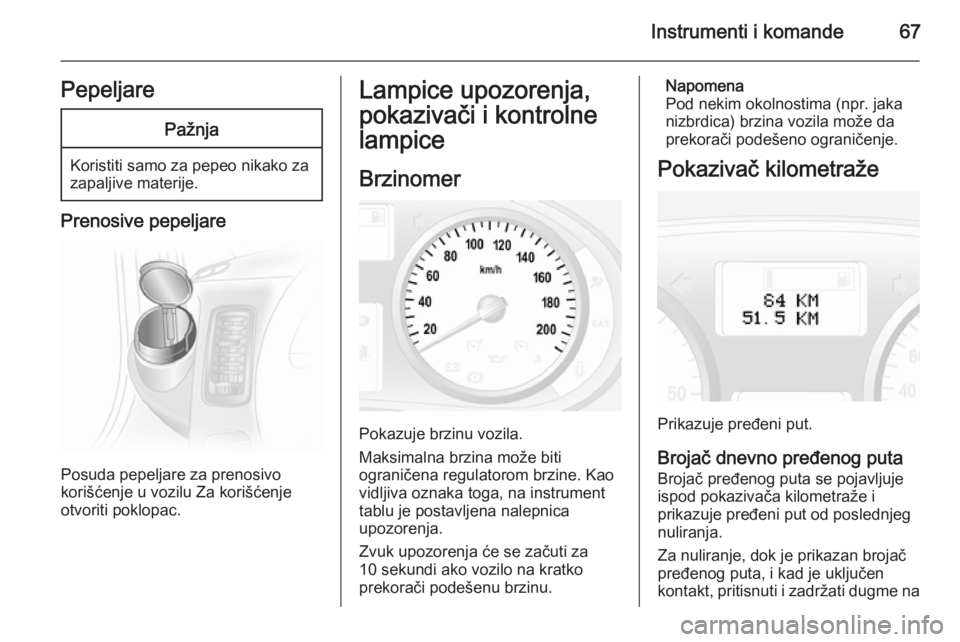

Instrumenti i komande67PepeljarePažnja
Koristiti samo za pepeo nikako za
zapaljive materije.
Prenosive pepeljare
Posuda pepeljare za prenosivo
korišćenje u vozilu Za korišćenje
otvoriti poklopac.
Lampice upozorenja,
pokazivači i kontrolne lampice
Brzinomer
Pokazuje brzinu vozila.
Maksimalna brzina može biti
ograničena regulatorom brzine. Kao
vidljiva oznaka toga, na instrument
tablu je postavljena nalepnica
upozorenja.
Zvuk upozorenja će se začuti za
10 sekundi ako vozilo na kratko
prekorači podešenu brzinu.
Napomena
Pod nekim okolnostima (npr. jaka
nizbrdica) brzina vozila može da
prekorači podešeno ograničenje.
Pokazivač kilometraže
Prikazuje pređeni put.
Brojač dnevno pređenog puta
Brojač pređenog puta se pojavljuje
ispod pokazivača kilometraže i
prikazuje pređeni put od poslednjeg nuliranja.
Za nuliranje, dok je prikazan brojač
pređenog puta, i kad je uključen
kontakt, pritisnuti i zadržati dugme na

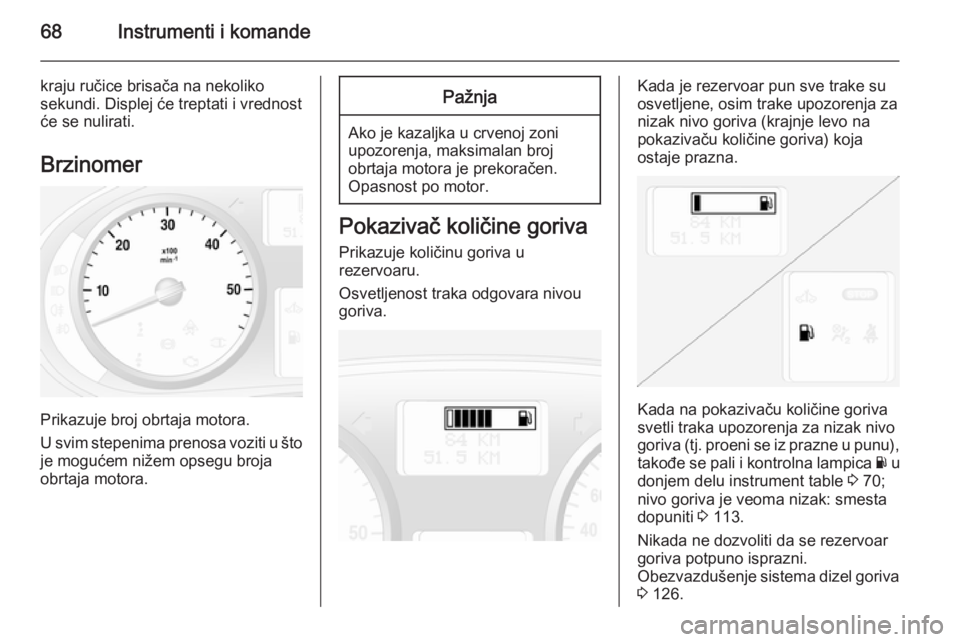

68Instrumenti i komande
kraju ručice brisača na nekoliko
sekundi. Displej će treptati i vrednost
će se nulirati.
Brzinomer
Prikazuje broj obrtaja motora.
U svim stepenima prenosa voziti u što
je mogućem nižem opsegu broja
obrtaja motora.
Pažnja
Ako je kazaljka u crvenoj zoni
upozorenja, maksimalan broj
obrtaja motora je prekoračen.
Opasnost po motor.
Pokazivač količine goriva
Prikazuje količinu goriva u
rezervoaru.
Osvetljenost traka odgovara nivou
goriva.
Kada je rezervoar pun sve trake su
osvetljene, osim trake upozorenja za nizak nivo goriva (krajnje levo na
pokazivaču količine goriva) koja
ostaje prazna.
Kada na pokazivaču količine goriva
svetli traka upozorenja za nizak nivo
goriva ( tj. proeni se iz prazne u punu),
takođe se pali i kontrolna lampica Y u
donjem delu instrument table 3 70;
nivo goriva je veoma nizak: smesta
dopuniti 3 113.
Nikada ne dozvoliti da se rezervoar
goriva potpuno isprazni.
Obezvazdušenje sistema dizel goriva 3 126.
