Page 71 of 179
Instrumenti i komande69
Napomena
Da osigurate ispravno prikazivanje
nivoa goriva, pre dopune goriva
kontakt mora biti isključen.
Isbegavajte manja dolivanja (npr.
manje od 5 litara) kako biste
osigurali tačno očitavanje.
Zbog toga što u rezervoaru ostaje
nešto goriva, količina punjenja može
biti manja nego što je opisan
kapacitet rezervoara.
Nadzor nivoa motornog
ulja Prikaz nivoa ulja je pravilan, samoako je vozilo parkirano na ravnoj
površini i sa hladnim motorom.
Ako se dostigne minimalni nivo
motornog ulja, nakon uključivanja
kontakta na informacionom centru
vozača prikazuje se poruka OIL na
30 sekundi. Proveriti i dopuniti
motorno ulje 3 119.Ako je nivo motornog ulja pravilan
kada je kontakt uključen, poruka OIL
LEVEL CORRECT (NIVO ULJA U
REDU) se na kratko pojavljuje na
informacionom centru vozača.
Ako je motorno ulje iznad minimalnog nivoa, pritisnite dugme trip
kompjutera (sistema za proračun
podataka vožnje) na kraju ručice
brisača u roku od 30 sekundi od
uključivanja kontakta. Prikazuje se
poruka OIL LEVEL (NIVO ULJA) u
kombinaciji sa kvadratićima koji pokazuju nivo ulja.
Kako se smanjuje nivo ulja, tako se
kvadratići na displeju nivoa ulja
zamenjuju crticama:▢▢▢▢▢▢=Maksimalni nivo▢▢▢- - -=Srednji nivo- - - - - -=Minimalan nivo.
Za izlazak iz prikaza nadzora nivoa
ulja, pritisnuti dugme trip kompjutera.
Trip kompjuter 3 78.
Displej servisnog perioda
Kad je uključen kontakt, preostala
razdaljina pre sledećeg servisnog
termina će se na kratko pojaviti na informacionom centru vozača.
Zasnovano na uslovima vožnje,
interval za servis, koji će biti prikazan,
može se značajno razlikovati.
Kada je preostala razdaljina pre
sledećeg servisa manja od 3000 km
ili 2 meseca, SERVICE IN (SERVIS
ZA) se pojavljuje na informacionom
centru vozača.
Kada razdaljina dostigne 0 km ili
došlo je vreme za servis, kontrolna
lampica A i F svetli na instrument
tabli, odnosno informacionom centru
vozača i odgovarajuća poruka
SERVICE DUE (VREME JE ZA
SERVIS) se pojavljuje na
informacionom centru vozača.
Vozilu je potrebno servisiranje.
Potražiti pomoć servisne radionice.
Resetovanje servisnog displeja Nakon servisiranja, servisni displejmorate resetovati. Ako postoji, u
informacionom centru vozača
Page 72 of 179
70Instrumenti i komande
izaberite prikaz rastojanje pre
servisnog perioda, a zatim pritisnite i zadržite dugme na kraju ručice
brisača na otprilike 10 sekundi dok
rastojanje pre servisnog perioda ne
počne neprekidno da se prikazuje.
Trip kompjuter 3 78.
Informacioni centar za vozača
3 76.
Servisne informacije 3 150.
Displej menjačaRežim ili odabrani stepen prenosa
automatizovanog mehaničkog
menjača se prikazuje na
informacionom centru vozača.R=Hod unazadN=Neutralni položajA=Automatski režimkg=Teretni režimV=Zimski režim radaT=Pritisnuti nožnu kočnicuW=Elektronika prenosnog
sistema
Automatizovani ručni menjač 3 100.
Kontrolne lampice Kontrolne lampice opisane ovde nisu
prisutne u svim vozilima. Ovaj opis
predstavlja sve modele instrumenata.
Zavisno od opreme, položaj
kontrolnih lampica može da se
razlikuje.
Kada je kontakt uključen, većina
kontrolnih lampica će na kratko
zasvetleti kao test funkcionalnosti.
Značenje boja kontrolnih lampica:crvena=opasnost, važna
napomenažuta=upozorenje, informacija,
kvarzelena=potvrda aktiviranjaplava=potvrda aktiviranja
Page 73 of 179
Instrumenti i komande71

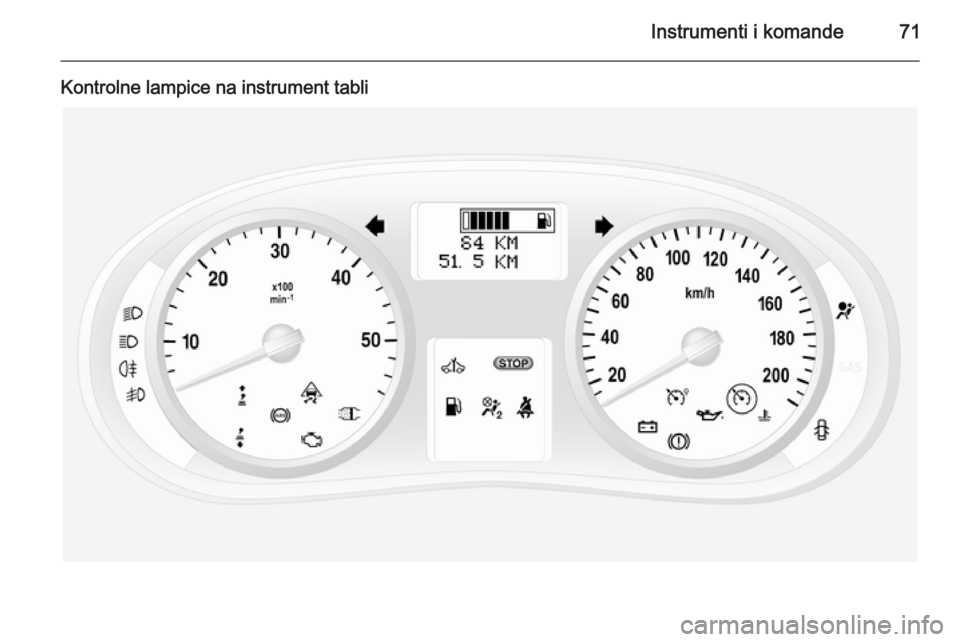

Kontrolne lampice na instrument tabli
Page 74 of 179

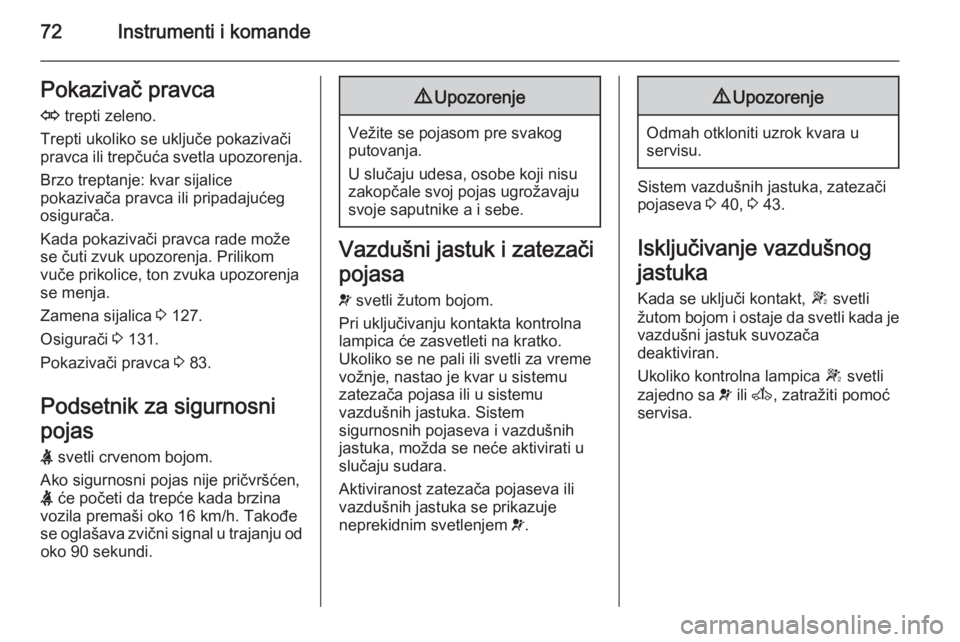

72Instrumenti i komandePokazivač pravcaO trepti zeleno.
Trepti ukoliko se uključe pokazivači
pravca ili trepčuća svetla upozorenja.
Brzo treptanje: kvar sijalice
pokazivača pravca ili pripadajućeg
osigurača.
Kada pokazivači pravca rade može
se čuti zvuk upozorenja. Prilikom
vuče prikolice, ton zvuka upozorenja
se menja.
Zamena sijalica 3 127.
Osigurači 3 131.
Pokazivači pravca 3 83.
Podsetnik za sigurnosni
pojas X svetli crvenom bojom.
Ako sigurnosni pojas nije pričvršćen,
X će početi da trepće kada brzina
vozila premaši oko 16 km/h. Takođe
se oglašava zvični signal u trajanju od
oko 90 sekundi.9 Upozorenje
Vežite se pojasom pre svakog
putovanja.
U slučaju udesa, osobe koji nisu
zakopčale svoj pojas ugrožavaju
svoje saputnike a i sebe.
Vazdušni jastuk i zatezači
pojasa v svetli žutom bojom.
Pri uključivanju kontakta kontrolna
lampica će zasvetleti na kratko.
Ukoliko se ne pali ili svetli za vreme
vožnje, nastao je kvar u sistemu
zatezača pojasa ili u sistemu
vazdušnih jastuka. Sistem
sigurnosnih pojaseva i vazdušnih
jastuka, možda se neće aktivirati u
slučaju sudara.
Aktiviranost zatezača pojaseva ili vazdušnih jastuka se prikazuje
neprekidnim svetlenjem v.
9 Upozorenje
Odmah otkloniti uzrok kvara u
servisu.
Sistem vazdušnih jastuka, zatezači
pojaseva 3 40, 3 43.
Isključivanje vazdušnog
jastuka
Kada se uključi kontakt, W svetli
žutom bojom i ostaje da svetli kada je vazdušni jastuk suvozača
deaktiviran.
Ukoliko kontrolna lampica W svetli
zajedno sa v ili A , zatražiti pomoć
servisa.
Page 75 of 179

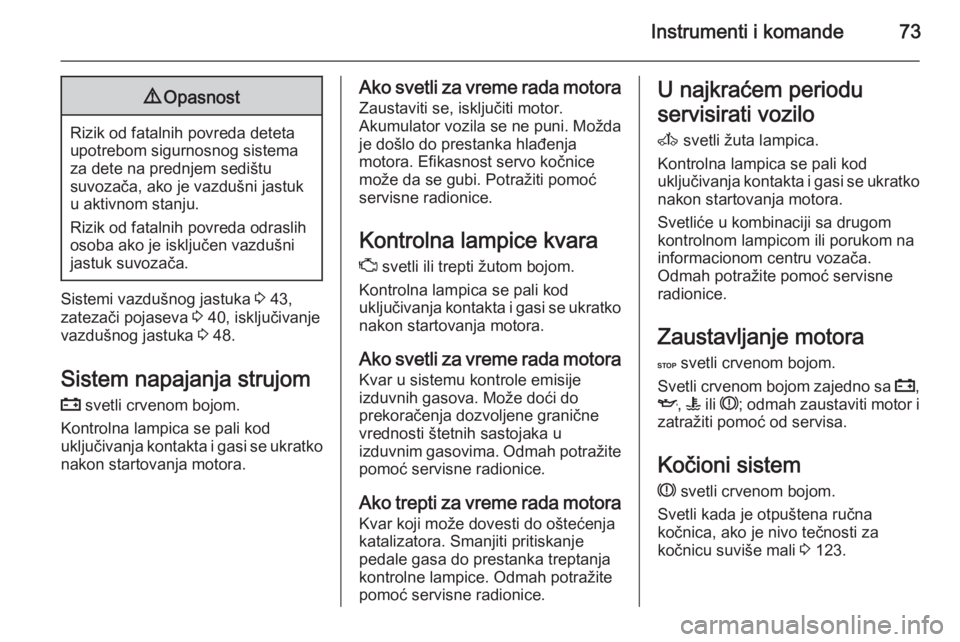

Instrumenti i komande739Opasnost
Rizik od fatalnih povreda deteta
upotrebom sigurnosnog sistema
za dete na prednjem sedištu
suvozača, ako je vazdušni jastuk
u aktivnom stanju.
Rizik od fatalnih povreda odraslih
osoba ako je isključen vazdušni
jastuk suvozača.
Sistemi vazdušnog jastuka 3 43,
zatezači pojaseva 3 40, isključivanje
vazdušnog jastuka 3 48.
Sistem napajanja strujom p svetli crvenom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se ukratko
nakon startovanja motora.
Ako svetli za vreme rada motora
Zaustaviti se, isključiti motor.
Akumulator vozila se ne puni. Možda
je došlo do prestanka hlađenja
motora. Efikasnost servo kočnice
može da se gubi. Potražiti pomoć
servisne radionice.
Kontrolna lampice kvara
Z svetli ili trepti žutom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se ukratko
nakon startovanja motora.
Ako svetli za vreme rada motora
Kvar u sistemu kontrole emisije
izduvnih gasova. Može doći do
prekoračenja dozvoljene granične
vrednosti štetnih sastojaka u
izduvnim gasovima. Odmah potražite pomoć servisne radionice.
Ako trepti za vreme rada motora Kvar koji može dovesti do oštećenja
katalizatora. Smanjiti pritiskanje
pedale gasa do prestanka treptanja
kontrolne lampice. Odmah potražite
pomoć servisne radionice.U najkraćem periodu
servisirati vozilo
A svetli žuta lampica.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se ukratko
nakon startovanja motora.
Svetliće u kombinaciji sa drugom
kontrolnom lampicom ili porukom na
informacionom centru vozača.
Odmah potražite pomoć servisne
radionice.
Zaustavljanje motoraC svetli crvenom bojom.
Svetli crvenom bojom zajedno sa p,
I , W ili R; odmah zaustaviti motor i
zatražiti pomoć od servisa.
Kočioni sistem
R svetli crvenom bojom.
Svetli kada je otpuštena ručna
kočnica, ako je nivo tečnosti za
kočnicu suviše mali 3 123.
Page 76 of 179

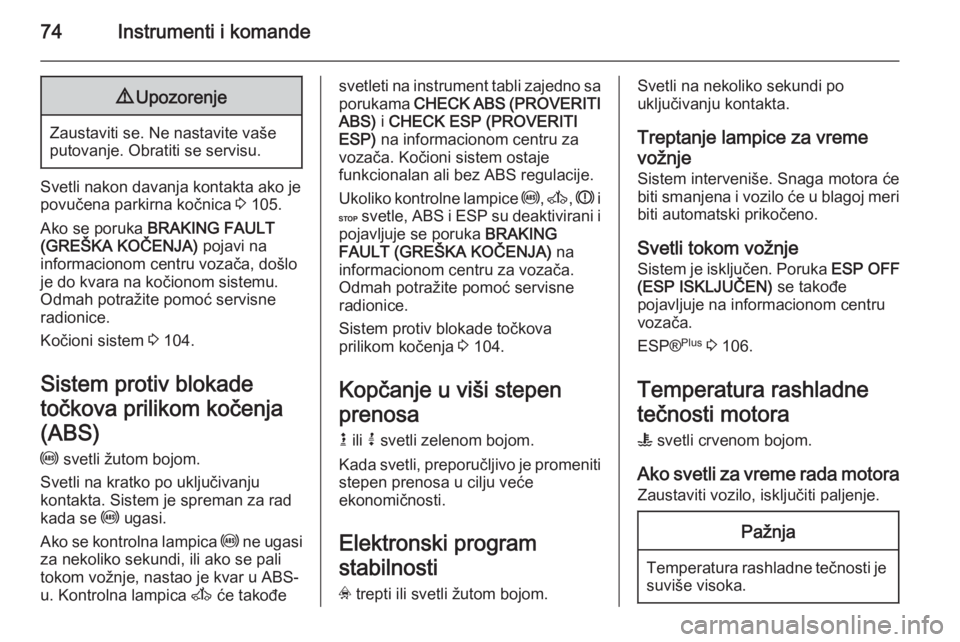

74Instrumenti i komande9Upozorenje
Zaustaviti se. Ne nastavite vaše
putovanje. Obratiti se servisu.
Svetli nakon davanja kontakta ako je
povučena parkirna kočnica 3 105.
Ako se poruka BRAKING FAULT
(GREŠKA KOČENJA) pojavi na
informacionom centru vozača, došlo
je do kvara na kočionom sistemu.
Odmah potražite pomoć servisne
radionice.
Kočioni sistem 3 104.
Sistem protiv blokade
točkova prilikom kočenja
(ABS) u svetli žutom bojom.
Svetli na kratko po uključivanju
kontakta. Sistem je spreman za rad
kada se u ugasi.
Ako se kontrolna lampica u ne ugasi
za nekoliko sekundi, ili ako se pali
tokom vožnje, nastao je kvar u ABS-
u. Kontrolna lampica A će takođe
svetleti na instrument tabli zajedno sa
porukama CHECK ABS (PROVERITI
ABS) i CHECK ESP (PROVERITI
ESP) na informacionom centru za
vozača. Kočioni sistem ostaje
funkcionalan ali bez ABS regulacije.
Ukoliko kontrolne lampice u, A , R i
C svetle, ABS i ESP su deaktivirani i
pojavljuje se poruka BRAKING
FAULT (GREŠKA KOČENJA) na
informacionom centru za vozača.
Odmah potražite pomoć servisne radionice.
Sistem protiv blokade točkova
prilikom kočenja 3 104.
Kopčanje u viši stepen
prenosa k ili j svetli zelenom bojom.
Kada svetli, preporučljivo je promeniti
stepen prenosa u cilju veće
ekonomičnosti.
Elektronski program
stabilnosti v trepti ili svetli žutom bojom.Svetli na nekoliko sekundi po
uključivanju kontakta.
Treptanje lampice za vreme
vožnje Sistem interveniše. Snaga motora će
biti smanjena i vozilo će u blagoj meri
biti automatski prikočeno.
Svetli tokom vožnje
Sistem je isključen. Poruka ESP OFF
(ESP ISKLJUČEN) se takođe
pojavljuje na informacionom centru
vozača.
ESP® Plus
3 106.
Temperatura rashladne
tečnosti motora
W svetli crvenom bojom.
Ako svetli za vreme rada motora Zaustaviti vozilo, isključiti paljenje.Pažnja
Temperatura rashladne tečnosti jesuviše visoka.

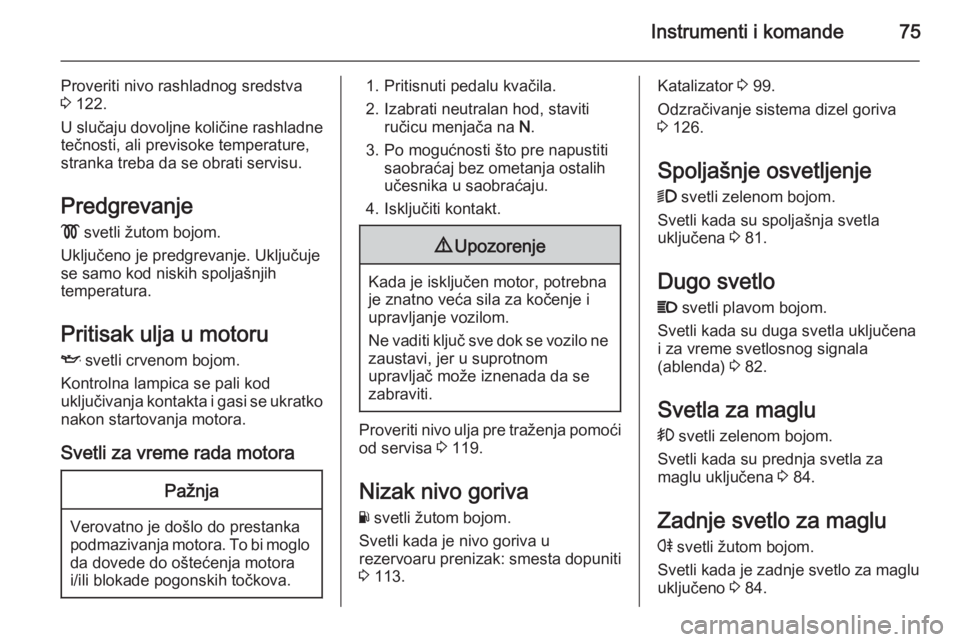

Page 77 of 179
Instrumenti i komande75
Proveriti nivo rashladnog sredstva
3 122.
U slučaju dovoljne količine rashladne tečnosti, ali previsoke temperature,
stranka treba da se obrati servisu.
Predgrevanje
! svetli žutom bojom.
Uključeno je predgrevanje. Uključuje se samo kod niskih spoljašnjih
temperatura.
Pritisak ulja u motoru
I svetli crvenom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se ukratko
nakon startovanja motora.
Svetli za vreme rada motoraPažnja
Verovatno je došlo do prestanka
podmazivanja motora. To bi moglo
da dovede do oštećenja motora
i/ili blokade pogonskih točkova.
1. Pritisnuti pedalu kvačila.
2. Izabrati neutralan hod, staviti ručicu menjača na N.
3. Po mogućnosti što pre napustiti saobraćaj bez ometanja ostalih
učesnika u saobraćaju.
4. Isključiti kontakt.9 Upozorenje
Kada je isključen motor, potrebna
je znatno veća sila za kočenje i
upravljanje vozilom.
Ne vaditi ključ sve dok se vozilo ne zaustavi, jer u suprotnom
upravljač može iznenada da se
zabraviti.
Proveriti nivo ulja pre traženja pomoći
od servisa 3 119.
Nizak nivo goriva Y svetli žutom bojom.
Svetli kada je nivo goriva u
rezervoaru prenizak: smesta dopuniti
3 113.
Katalizator 3 99.
Odzračivanje sistema dizel goriva
3 126.
Spoljašnje osvetljenje 9 svetli zelenom bojom.
Svetli kada su spoljašnja svetla
uključena 3 81.
Dugo svetlo
P svetli plavom bojom.
Svetli kada su duga svetla uključena
i za vreme svetlosnog signala
(ablenda) 3 82.
Svetla za maglu
> svetli zelenom bojom.
Svetli kada su prednja svetla za
maglu uključena 3 84.
Zadnje svetlo za maglu
r svetli žutom bojom.
Svetli kada je zadnje svetlo za maglu
uključeno 3 84.
Page 78 of 179

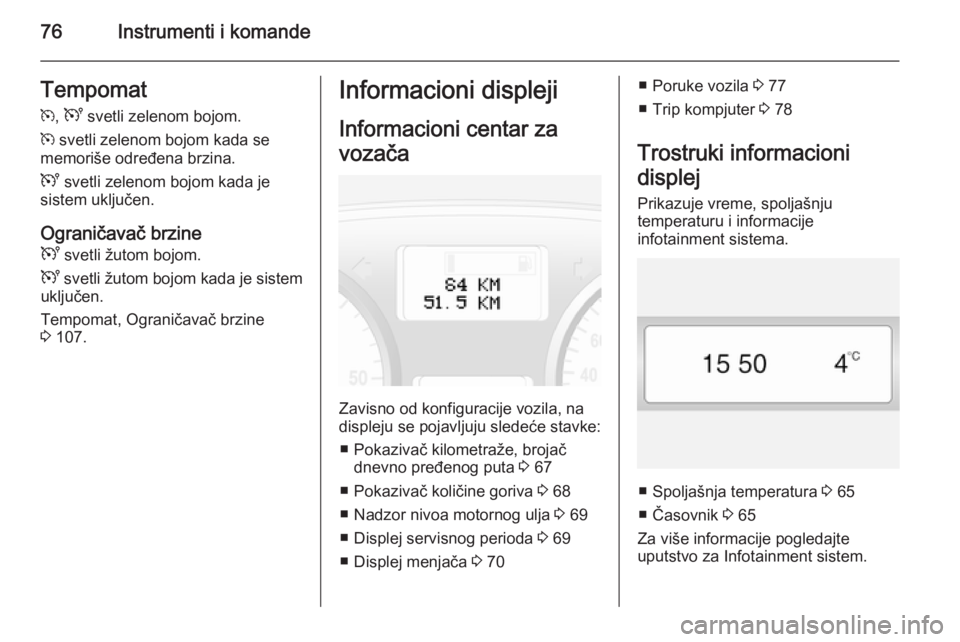

76Instrumenti i komandeTempomatm , U svetli zelenom bojom.
m svetli zelenom bojom kada se
memoriše određena brzina.
U svetli zelenom bojom kada je
sistem uključen.
Ograničavač brzine U svetli žutom bojom.
U svetli žutom bojom kada je sistem
uključen.
Tempomat, Ograničavač brzine
3 107.Informacioni displeji
Informacioni centar za
vozača
Zavisno od konfiguracije vozila, na
displeju se pojavljuju sledeće stavke:
■ Pokazivač kilometraže, brojač dnevno pređenog puta 3 67
■ Pokazivač količine goriva 3 68
■ Nadzor nivoa motornog ulja 3 69
■ Displej servisnog perioda 3 69
■ Displej menjača 3 70
■ Poruke vozila 3 77
■ Trip kompjuter 3 78
Trostruki informacioni
displej Prikazuje vreme, spoljašnju
temperaturu i informacije
infotainment sistema.
■ Spoljašnja temperatura 3
65
■ Časovnik 3 65
Za više informacije pogledajte
uputstvo za Infotainment sistem.
Page 79 of 179

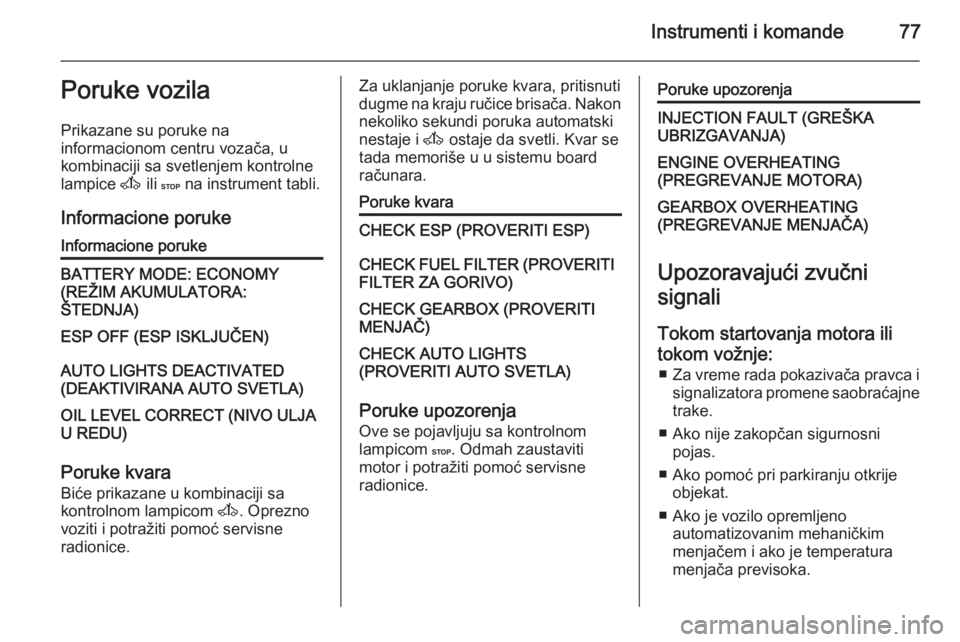

Instrumenti i komande77Poruke vozila
Prikazane su poruke na
informacionom centru vozača, u
kombinaciji sa svetlenjem kontrolne
lampice A ili C na instrument tabli.
Informacione porukeInformacione porukeBATTERY MODE: ECONOMY
(REŽIM AKUMULATORA:
ŠTEDNJA)ESP OFF (ESP ISKLJUČEN)AUTO LIGHTS DEACTIVATED
(DEAKTIVIRANA AUTO SVETLA)OIL LEVEL CORRECT (NIVO ULJA
U REDU)
Poruke kvara
Biće prikazane u kombinaciji sa
kontrolnom lampicom A. Oprezno
voziti i potražiti pomoć servisne
radionice.
Za uklanjanje poruke kvara, pritisnuti
dugme na kraju ručice brisača. Nakon
nekoliko sekundi poruka automatski
nestaje i A ostaje da svetli. Kvar se
tada memoriše u u sistemu board
računara.Poruke kvaraCHECK ESP (PROVERITI ESP)CHECK FUEL FILTER (PROVERITI
FILTER ZA GORIVO)CHECK GEARBOX (PROVERITI
MENJAČ)CHECK AUTO LIGHTS
(PROVERITI AUTO SVETLA)
Poruke upozorenja
Ove se pojavljuju sa kontrolnom
lampicom C. Odmah zaustaviti
motor i potražiti pomoć servisne radionice.
Poruke upozorenjaINJECTION FAULT (GREŠKA
UBRIZGAVANJA)ENGINE OVERHEATING
(PREGREVANJE MOTORA)GEARBOX OVERHEATING
(PREGREVANJE MENJAČA)
Upozoravajući zvučni
signali
Tokom startovanja motora ili tokom vožnje: ■ Za vreme rada pokazivača pravca i
signalizatora promene saobraćajne trake.
■ Ako nije zakopčan sigurnosni pojas.
■ Ako pomoć pri parkiranju otkrije objekat.
■ Ako je vozilo opremljeno automatizovanim mehaničkim
menjačem i ako je temperatura
menjača previsoka.
Page 80 of 179

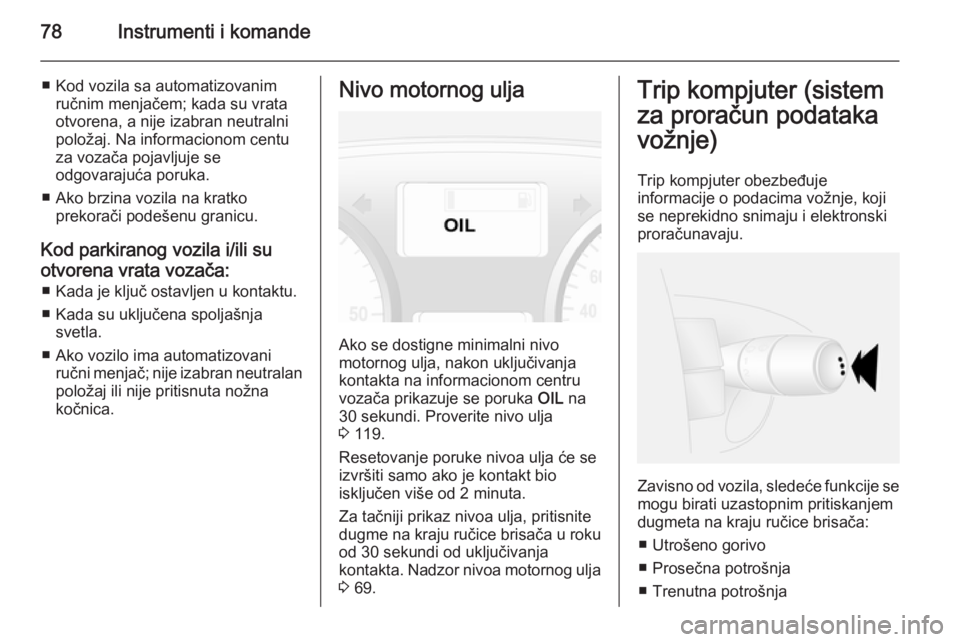

78Instrumenti i komande
■ Kod vozila sa automatizovanimručnim menjačem; kada su vrata
otvorena, a nije izabran neutralni
položaj. Na informacionom centu
za vozača pojavljuje se
odgovarajuća poruka.
■ Ako brzina vozila na kratko prekorači podešenu granicu.
Kod parkiranog vozila i/ili su
otvorena vrata vozača: ■ Kada je ključ ostavljen u kontaktu.
■ Kada su uključena spoljašnja svetla.
■ Ako vozilo ima automatizovani ručni menjač; nije izabran neutralanpoložaj ili nije pritisnuta nožna
kočnica.Nivo motornog ulja
Ako se dostigne minimalni nivo
motornog ulja, nakon uključivanja
kontakta na informacionom centru
vozača prikazuje se poruka OIL na
30 sekundi. Proverite nivo ulja
3 119.
Resetovanje poruke nivoa ulja će se
izvršiti samo ako je kontakt bio
isključen više od 2 minuta.
Za tačniji prikaz nivoa ulja, pritisnite
dugme na kraju ručice brisača u roku
od 30 sekundi od uključivanja
kontakta. Nadzor nivoa motornog ulja
3 69.
Trip kompjuter (sistem
za proračun podataka
vožnje)
Trip kompjuter obezbeđuje
informacije o podacima vožnje, koji
se neprekidno snimaju i elektronski
proračunavaju.
Zavisno od vozila, sledeće funkcije se
mogu birati uzastopnim pritiskanjem
dugmeta na kraju ručice brisača:
■ Utrošeno gorivo
■ Prosečna potrošnja
■ Trenutna potrošnja
