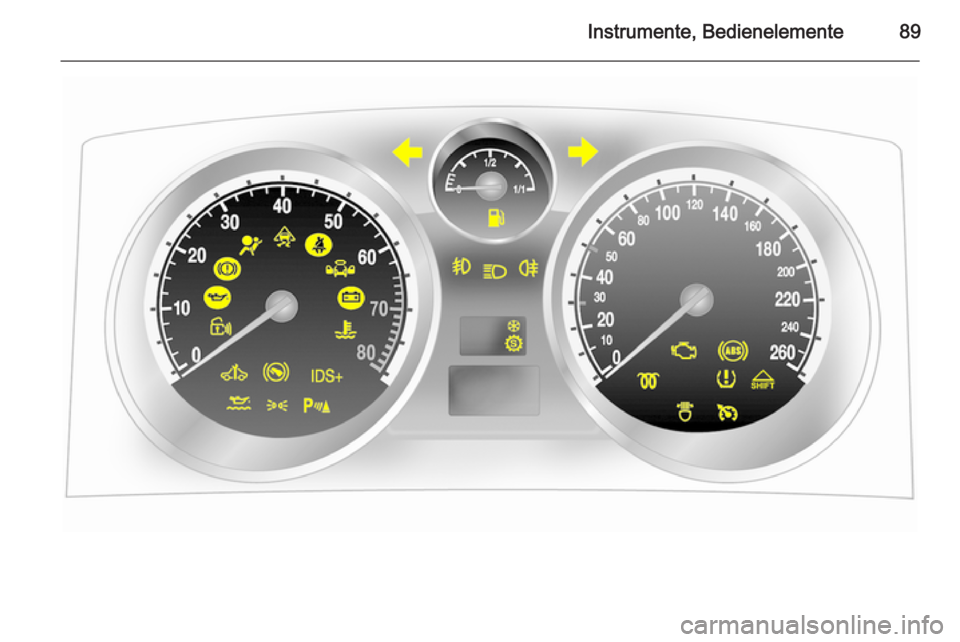

Instrumente, Bedienelemente89

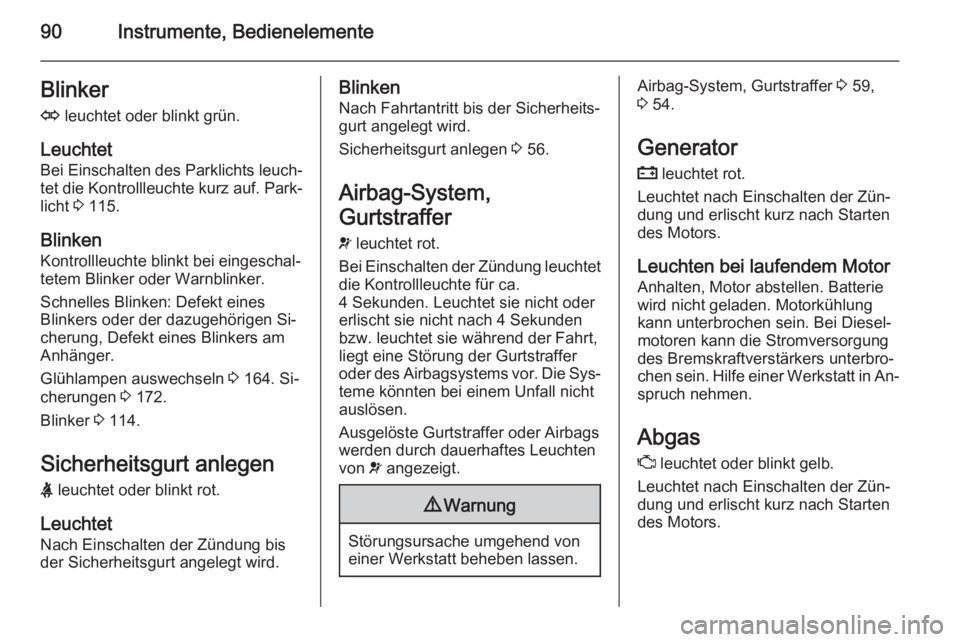

90Instrumente, BedienelementeBlinkerO leuchtet oder blinkt grün.
Leuchtet
Bei Einschalten des Parklichts leuch‐
tet die Kontrollleuchte kurz auf. Park‐
licht 3 115.
Blinken
Kontrollleuchte blinkt bei eingeschal‐
tetem Blinker oder Warnblinker.
Schnelles Blinken: Defekt eines
Blinkers oder der dazugehörigen Si‐ cherung, Defekt eines Blinkers am
Anhänger.
Glühlampen auswechseln 3 164. Si‐
cherungen 3 172.
Blinker 3 114.
Sicherheitsgurt anlegen
X leuchtet oder blinkt rot.
Leuchtet
Nach Einschalten der Zündung bis
der Sicherheitsgurt angelegt wird.Blinken
Nach Fahrtantritt bis der Sicherheits‐
gurt angelegt wird.
Sicherheitsgurt anlegen 3 56.
Airbag-System,
Gurtstraffer v leuchtet rot.
Bei Einschalten der Zündung leuchtet
die Kontrollleuchte für ca.
4 Sekunden. Leuchtet sie nicht oder erlischt sie nicht nach 4 Sekunden
bzw. leuchtet sie während der Fahrt,
liegt eine Störung der Gurtstraffer
oder des Airbagsystems vor. Die Sys‐
teme könnten bei einem Unfall nicht
auslösen.
Ausgelöste Gurtstraffer oder Airbags
werden durch dauerhaftes Leuchten
von v angezeigt.9 Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Airbag-System, Gurtstraffer 3 59,
3 54.
Generator p leuchtet rot.
Leuchtet nach Einschalten der Zün‐ dung und erlischt kurz nach Startendes Motors.
Leuchten bei laufendem Motor Anhalten, Motor abstellen. Batterie
wird nicht geladen. Motorkühlung kann unterbrochen sein. Bei Diesel‐
motoren kann die Stromversorgung
des Bremskraftverstärkers unterbro‐
chen sein. Hilfe einer Werkstatt in An‐
spruch nehmen.
Abgas
Z leuchtet oder blinkt gelb.
Leuchtet nach Einschalten der Zün‐
dung und erlischt kurz nach Starten
des Motors.

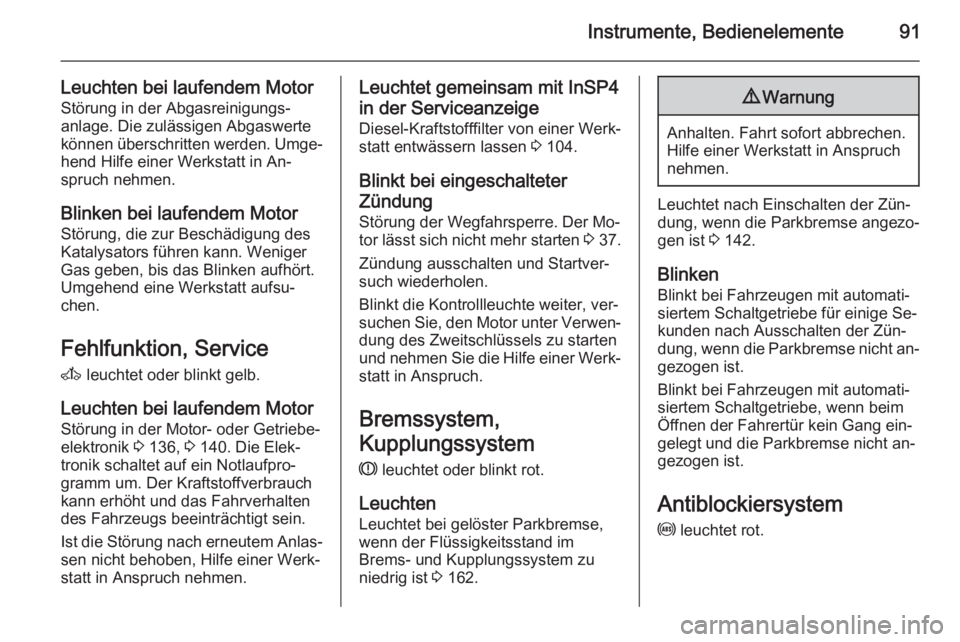

Instrumente, Bedienelemente91
Leuchten bei laufendem MotorStörung in der Abgasreinigungs‐
anlage. Die zulässigen Abgaswerte
können überschritten werden. Umge‐
hend Hilfe einer Werkstatt in An‐
spruch nehmen.
Blinken bei laufendem Motor
Störung, die zur Beschädigung des
Katalysators führen kann. Weniger
Gas geben, bis das Blinken aufhört.
Umgehend eine Werkstatt aufsu‐
chen.
Fehlfunktion, Service
A leuchtet oder blinkt gelb.
Leuchten bei laufendem Motor Störung in der Motor- oder Getriebe‐elektronik 3 136, 3 140. Die Elek‐
tronik schaltet auf ein Notlaufpro‐
gramm um. Der Kraftstoffverbrauch
kann erhöht und das Fahrverhalten des Fahrzeugs beeinträchtigt sein.
Ist die Störung nach erneutem Anlas‐
sen nicht behoben, Hilfe einer Werk‐
statt in Anspruch nehmen.Leuchtet gemeinsam mit InSP4
in der Serviceanzeige
Diesel-Kraftstofffilter von einer Werk‐
statt entwässern lassen 3 104.
Blinkt bei eingeschalteter
Zündung
Störung der Wegfahrsperre. Der Mo‐
tor lässt sich nicht mehr starten 3 37.
Zündung ausschalten und Startver‐
such wiederholen.
Blinkt die Kontrollleuchte weiter, ver‐
suchen Sie, den Motor unter Verwen‐
dung des Zweitschlüssels zu starten
und nehmen Sie die Hilfe einer Werk‐
statt in Anspruch.
Bremssystem,
Kupplungssystem
R leuchtet oder blinkt rot.
Leuchten
Leuchtet bei gelöster Parkbremse,
wenn der Flüssigkeitsstand im
Brems- und Kupplungssystem zu
niedrig ist 3 162.9 Warnung
Anhalten. Fahrt sofort abbrechen.
Hilfe einer Werkstatt in Anspruch
nehmen.
Leuchtet nach Einschalten der Zün‐ dung, wenn die Parkbremse angezo‐
gen ist 3 142.
Blinken
Blinkt bei Fahrzeugen mit automati‐
siertem Schaltgetriebe für einige Se‐
kunden nach Ausschalten der Zün‐
dung, wenn die Parkbremse nicht an‐
gezogen ist.
Blinkt bei Fahrzeugen mit automati‐
siertem Schaltgetriebe, wenn beim
Öffnen der Fahrertür kein Gang ein‐
gelegt und die Parkbremse nicht an‐
gezogen ist.
Antiblockiersystem u leuchtet rot.

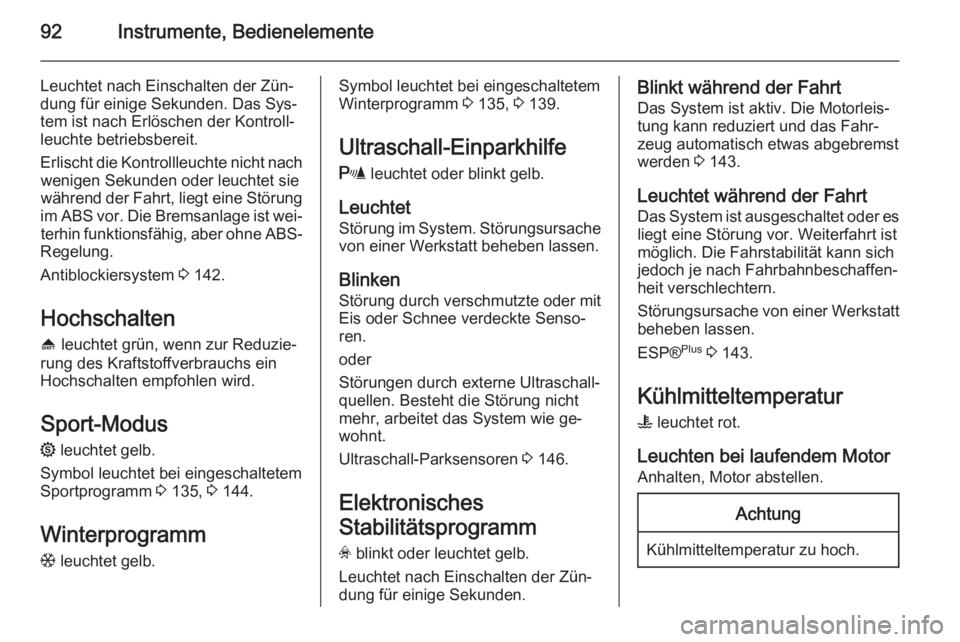

92Instrumente, Bedienelemente
Leuchtet nach Einschalten der Zün‐
dung für einige Sekunden. Das Sys‐ tem ist nach Erlöschen der Kontroll‐
leuchte betriebsbereit.
Erlischt die Kontrollleuchte nicht nach wenigen Sekunden oder leuchtet sie
während der Fahrt, liegt eine Störung
im ABS vor. Die Bremsanlage ist wei‐ terhin funktionsfähig, aber ohne ABS-
Regelung.
Antiblockiersystem 3 142.
Hochschalten
[ leuchtet grün, wenn zur Reduzie‐
rung des Kraftstoffverbrauchs ein
Hochschalten empfohlen wird.
Sport-Modus
1 leuchtet gelb.
Symbol leuchtet bei eingeschaltetem
Sportprogramm 3 135, 3 144.
Winterprogramm T leuchtet gelb.Symbol leuchtet bei eingeschaltetem
Winterprogramm 3 135, 3 139.
Ultraschall-Einparkhilfe
r leuchtet oder blinkt gelb.
Leuchtet Störung im System. Störungsursache
von einer Werkstatt beheben lassen.
Blinken
Störung durch verschmutzte oder mit
Eis oder Schnee verdeckte Senso‐
ren.
oder
Störungen durch externe Ultraschall‐
quellen. Besteht die Störung nicht
mehr, arbeitet das System wie ge‐
wohnt.
Ultraschall-Parksensoren 3 146.
Elektronisches
Stabilitätsprogramm
v blinkt oder leuchtet gelb.
Leuchtet nach Einschalten der Zün‐
dung für einige Sekunden.Blinkt während der Fahrt
Das System ist aktiv. Die Motorleis‐
tung kann reduziert und das Fahr‐
zeug automatisch etwas abgebremst
werden 3 143.
Leuchtet während der Fahrt Das System ist ausgeschaltet oder es
liegt eine Störung vor. Weiterfahrt ist
möglich. Die Fahrstabilität kann sich
jedoch je nach Fahrbahnbeschaffen‐
heit verschlechtern.
Störungsursache von einer Werkstatt
beheben lassen.
ESP® Plus
3 143.
Kühlmitteltemperatur W leuchtet rot.
Leuchten bei laufendem Motor Anhalten, Motor abstellen.Achtung
Kühlmitteltemperatur zu hoch.

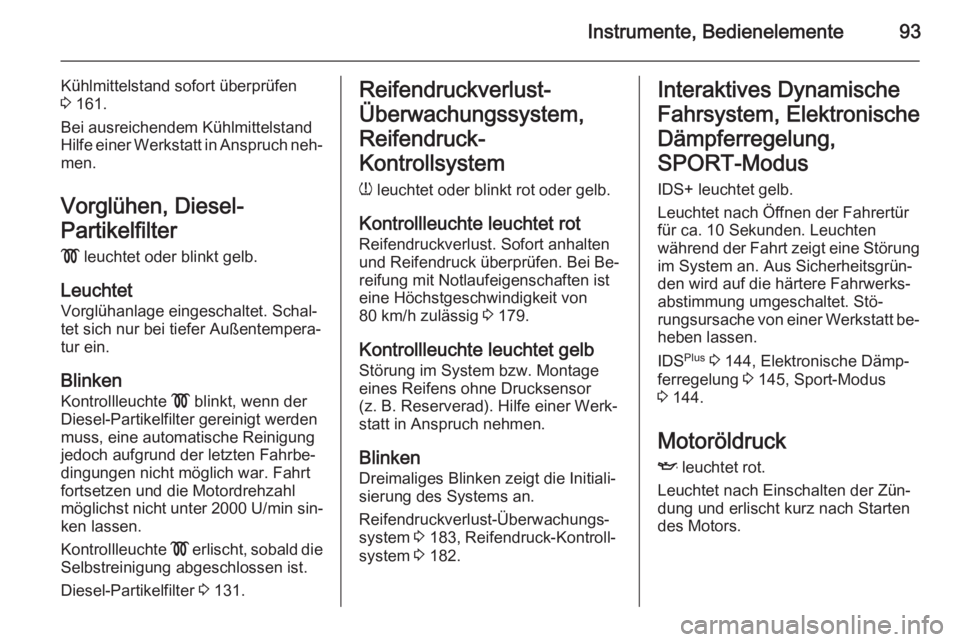

Instrumente, Bedienelemente93
Kühlmittelstand sofort überprüfen
3 161.
Bei ausreichendem Kühlmittelstand Hilfe einer Werkstatt in Anspruch neh‐
men.
Vorglühen, Diesel-
Partikelfilter
! leuchtet oder blinkt gelb.
Leuchtet Vorglühanlage eingeschaltet. Schal‐tet sich nur bei tiefer Außentempera‐tur ein.
Blinken
Kontrollleuchte ! blinkt, wenn der
Diesel-Partikelfilter gereinigt werden
muss, eine automatische Reinigung
jedoch aufgrund der letzten Fahrbe‐
dingungen nicht möglich war. Fahrt
fortsetzen und die Motordrehzahl
möglichst nicht unter 2000 U/min sin‐
ken lassen.
Kontrollleuchte ! erlischt, sobald die
Selbstreinigung abgeschlossen ist.
Diesel-Partikelfilter 3 131.Reifendruckverlust-
Überwachungssystem,
Reifendruck-
Kontrollsystem
w leuchtet oder blinkt rot oder gelb.
Kontrollleuchte leuchtet rot Reifendruckverlust. Sofort anhalten
und Reifendruck überprüfen. Bei Be‐
reifung mit Notlaufeigenschaften ist
eine Höchstgeschwindigkeit von
80 km/h zulässig 3 179.
Kontrollleuchte leuchtet gelb
Störung im System bzw. Montage
eines Reifens ohne Drucksensor
(z. B. Reserverad). Hilfe einer Werk‐
statt in Anspruch nehmen.
Blinken
Dreimaliges Blinken zeigt die Initiali‐
sierung des Systems an.
Reifendruckverlust-Überwachungs‐
system 3 183, Reifendruck-Kontroll‐
system 3 182.Interaktives Dynamische
Fahrsystem, Elektronische
Dämpferregelung,
SPORT-Modus IDS+ leuchtet gelb.
Leuchtet nach Öffnen der Fahrertür
für ca. 10 Sekunden. Leuchten
während der Fahrt zeigt eine Störung
im System an. Aus Sicherheitsgrün‐
den wird auf die härtere Fahrwerks‐
abstimmung umgeschaltet. Stö‐
rungsursache von einer Werkstatt be‐ heben lassen.
IDS Plus
3 144, Elektronische Dämp‐
ferregelung 3 145, Sport-Modus
3 144.
Motoröldruck
I leuchtet rot.
Leuchtet nach Einschalten der Zün‐ dung und erlischt kurz nach Starten
des Motors.

94Instrumente, Bedienelemente
Leuchten bei laufendem MotorAchtung
Motorschmierung kann unterbro‐
chen sein. Dies kann zu Motor‐
schaden bzw. zum Blockieren der
Antriebsräder führen.
1. Kupplung treten.
2. In Leerlauf schalten, Wählhebel in
N stellen.
3. Den fließenden Verkehr möglichst
rasch verlassen, ohne andere
Fahrzeuge zu behindern.
4. Zündung ausschalten.
9 Warnung
Bei ausgeschaltetem Motor sind
für das Bremsen und Lenken be‐
deutend höhere Kräfte erforder‐
lich.
Schlüssel erst abziehen, wenn
das Fahrzeug steht. Andernfalls
könnte die Lenkradsperre plötzlich einrasten.
Ölstand prüfen, bevor Sie eine Werk‐ statt aufsuchen 3 159.
Motorölstand
S leuchtet gelb.
Der Motorölstand wird automatisch
geprüft.
Leuchten bei laufendem Motor Motorölstand niedrig. Motorölstand
prüfen, gegebenenfalls Motoröl nach‐
füllen 3 159.
Kraftstoffmangel
Y leuchtet oder blinkt gelb.
Leuchtet Geringer Füllstand im Kraftstofftank.
Blinken Kraftstoffvorrat aufgebraucht. Sofort
tanken. Tank nie leer fahren.
Katalysator 3 132.
Entlüftung der Dieselkraftstoffanlage
3 163.Bei Erdgasbetrieb schaltet das Sys‐
tem automatisch in den Benzinbetrieb
3 87.
Open&Start-System
0 leuchtet oder blinkt gelb.
Blinken Der elektronische Schlüssel befindetsich nicht mehr im Empfangsbereich
des Fahrzeuginnenraums. Der Motor
lässt sich nicht mehr starten. Start/
Stop -Taste zum Ausschalten der
Zündung etwas länger drücken.
oder
Ausfall des elektronischen Schlüs‐
sels. Der Betrieb ist nur noch über die
Notbetätigung möglich.
Leuchtet Störung im System. Versuchen Sie
eine Betätigung mit dem Zweitschlüs‐ sel, mit der Funkfernbedienung oder
per Notbetätigung. Start/Stop-Taste
zum Ausschalten der Zündung etwas länger drücken. Hilfe einer Werkstatt
in Anspruch nehmen.

Instrumente, Bedienelemente95
oder
Die Lenkradsperre ist noch aktiv.
Lenkrad etwas hin und her bewegen
und Start/Stop -Taste drücken.
Open&Start-System 3 28.
Fußbremse betätigen
j leuchtet gelb.
Der Motor kann bei automatisiertem Schaltgetriebe nur mit betätigter Fuß‐
bremse gestartet werden. Wird die
Fußbremse nicht betätigt, leuchtet die
Kontrollleuchte 3 138.
Außenbeleuchtung 8 leuchtet grün.
Leuchtet bei eingeschalteter Außen‐
beleuchtung 3 111.
Fernlicht C leuchtet blau.
Leuchtet bei eingeschaltetem Fern‐
licht und bei Lichthupe 3 112.Adaptives Fahrlicht
B leuchtet oder blinkt gelb.
Leuchtet Störung im System.
Bei Ausfall der Schwenkvorrichtung
des Kurvenlichts wird das entspre‐
chende Abblendlicht ausgeschaltet
und der Nebelscheinwerfer einge‐
schaltet.
Hilfe einer Werkstatt in Anspruch neh‐
men.
Blinken
System auf symmetrisches Abblend‐
licht umgestellt.
Ein Blinken der Kontrollleuchte B für
ca. 4 Sekunden nach Einschalten der Zündung erinnert daran, dass das
System umgestellt wurde 3 112.
Adaptives Fahrlicht (AFL) 3 113.
Nebelscheinwerfer
> leuchtet grün.
Leuchtet bei eingeschalteten Nebel‐
scheinwerfern 3 114.Nebelschlussleuchte
r leuchtet gelb.
Leuchtet bei eingeschalteter Nebel‐
schlussleuchte 3 115.
Geschwindigkeitsregler m leuchtet grün.
Leuchtet bei eingeschaltetem System
3 145.
Tür offen
Q leuchtet rot.
Leuchtet, wenn eine Tür oder die
Hecktür offen ist.

96Instrumente, BedienelementeInfo-DisplaysTriple-Info-Display
Zeigt Uhrzeit, Außentemperatur und
Datum bzw. Informationen zum Info‐
tainmentsystem an, wenn dieses ein‐ geschaltet ist.
Uhrzeit, Datum und Außentempera‐
tur können bei ausgeschalteter Zün‐
dung durch kurzes Drücken auf einen
der beiden Knöpfe unter dem Display
angezeigt werden.
Board Info Display
Zeigt Uhrzeit, Außentemperatur und
Datum bzw. Informationen zum Info‐
tainmentsystem an.
Auswahl von Funktionen
Der Zugriff auf Funktionen und Ein‐
stellungen des Infotainmentsystems
erfolgt über das Board-Info-Display.
Dazu werden die Menüs und Tasten
des Infotainmentsystems verwendet.
Wenn innerhalb von 5 Sekunden keine Betätigung erfolgt, werden die
Menüs automatisch verlassen.
Auswahl mit den Tasten am
Infotainmentsystem
Im Menü Settings wird die ge‐
wünschte Funktion mit der OK-Taste
aufgerufen. Mit den Pfeiltasten wer‐ den die Einstellungen geändert.
Im Menü BC wird die gewünschte
Funktion mit der OK-Taste aufgeru‐
fen. Mit der OK-Taste wird die Stopp‐
uhr bedient bzw. die Messung und
Berechnung neu gestartet.

Instrumente, Bedienelemente97
Auswahl mit dem linken Stellrad am
Lenkrad
Drücken des Stellrads ruft das Menü
BC auf. Im Menü BC wird die Stopp‐
uhr bedient bzw. die Messung und Berechnung neu gestartet.
Durch Drehen des Stellrads wird die
gewünschte Funktion aufgerufen.
Systemeinstellungen
Taste Settings am Infotainmentsys‐
tem drücken. Der Menüpunkt Audio
wird angezeigt.
Mit der linken Pfeiltaste System auf‐
rufen und mit OK-Taste auswählen.
Automatische Zeitsynchronisation
Das RDS-Signal der meisten UKW-
Sender stellt automatisch die Uhrzeit
ein, erkennbar durch } im Display.
Einige Sender strahlen kein korrektes
Zeitsignal aus. In solchen Fällen
empfehlen wir, die automatische Zeit‐ synchronisation auszuschalten.
Automatische Zeitsynchronisation
mit den Pfeiltasten aus- ( Clock
Sync.Off ) bzw. einschalten ( Clock
Sync.On ).

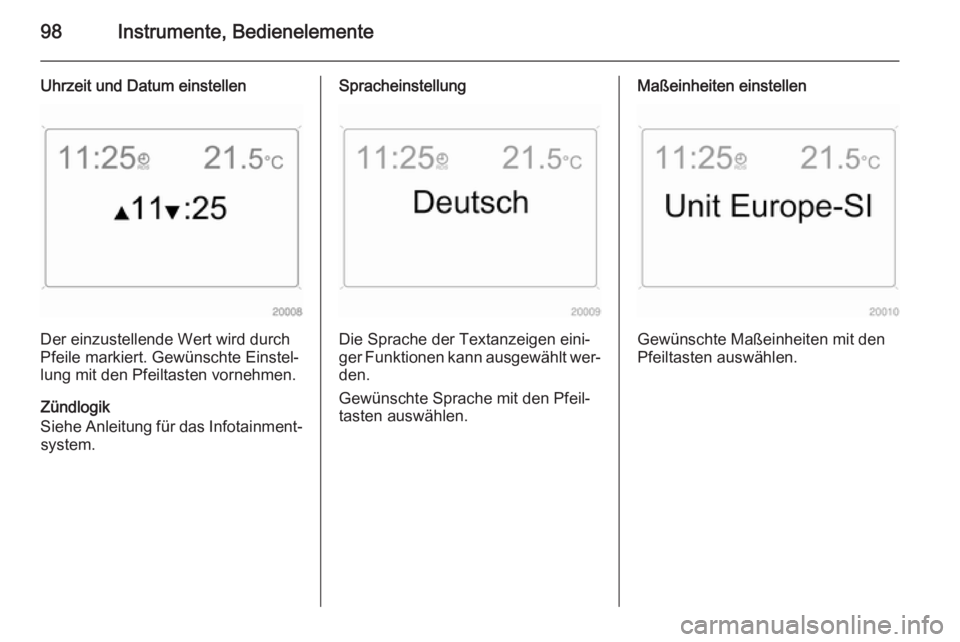

98Instrumente, Bedienelemente
Uhrzeit und Datum einstellen
Der einzustellende Wert wird durch
Pfeile markiert. Gewünschte Einstel‐
lung mit den Pfeiltasten vornehmen.
Zündlogik
Siehe Anleitung für das Infotainment‐ system.
Spracheinstellung
Die Sprache der Textanzeigen eini‐
ger Funktionen kann ausgewählt wer‐
den.
Gewünschte Sprache mit den Pfeil‐
tasten auswählen.
Maßeinheiten einstellen
Gewünschte Maßeinheiten mit den
Pfeiltasten auswählen.
