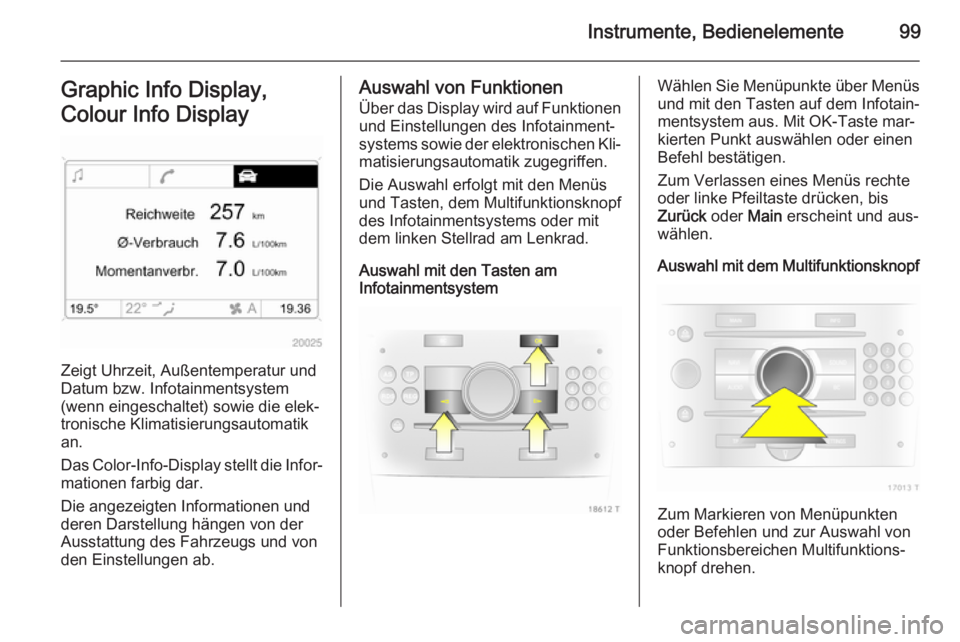

Instrumente, Bedienelemente99Graphic Info Display,
Colour Info Display
Zeigt Uhrzeit, Außentemperatur und
Datum bzw. Infotainmentsystem
(wenn eingeschaltet) sowie die elek‐
tronische Klimatisierungsautomatik
an.
Das Color-Info-Display stellt die Infor‐
mationen farbig dar.
Die angezeigten Informationen und
deren Darstellung hängen von der
Ausstattung des Fahrzeugs und von
den Einstellungen ab.
Auswahl von Funktionen
Über das Display wird auf Funktionen
und Einstellungen des Infotainment‐
systems sowie der elektronischen Kli‐ matisierungsautomatik zugegriffen.
Die Auswahl erfolgt mit den Menüs
und Tasten, dem Multifunktionsknopf
des Infotainmentsystems oder mit
dem linken Stellrad am Lenkrad.
Auswahl mit den Tasten am
InfotainmentsystemWählen Sie Menüpunkte über Menüs
und mit den Tasten auf dem Infotain‐
mentsystem aus. Mit OK-Taste mar‐ kierten Punkt auswählen oder einen
Befehl bestätigen.
Zum Verlassen eines Menüs rechte
oder linke Pfeiltaste drücken, bis
Zurück oder Main erscheint und aus‐
wählen.
Auswahl mit dem Multifunktionsknopf
Zum Markieren von Menüpunkten
oder Befehlen und zur Auswahl von Funktionsbereichen Multifunktions‐
knopf drehen.

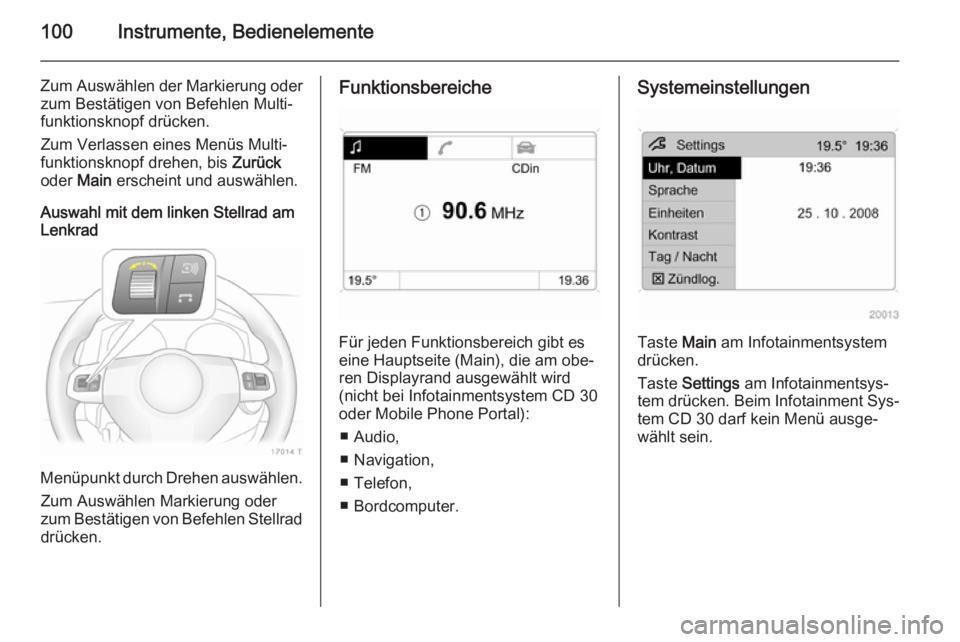

100Instrumente, Bedienelemente
Zum Auswählen der Markierung oderzum Bestätigen von Befehlen Multi‐
funktionsknopf drücken.
Zum Verlassen eines Menüs Multi‐
funktionsknopf drehen, bis Zurück
oder Main erscheint und auswählen.
Auswahl mit dem linken Stellrad am
Lenkrad
Menüpunkt durch Drehen auswählen.
Zum Auswählen Markierung oder
zum Bestätigen von Befehlen Stellrad drücken.
Funktionsbereiche
Für jeden Funktionsbereich gibt es
eine Hauptseite (Main), die am obe‐
ren Displayrand ausgewählt wird
(nicht bei Infotainmentsystem CD 30
oder Mobile Phone Portal):
■ Audio,
■ Navigation,
■ Telefon,
■ Bordcomputer.
Systemeinstellungen
Taste Main am Infotainmentsystem
drücken.
Taste Settings am Infotainmentsys‐
tem drücken. Beim Infotainment Sys‐ tem CD 30 darf kein Menü ausge‐
wählt sein.

Instrumente, Bedienelemente101

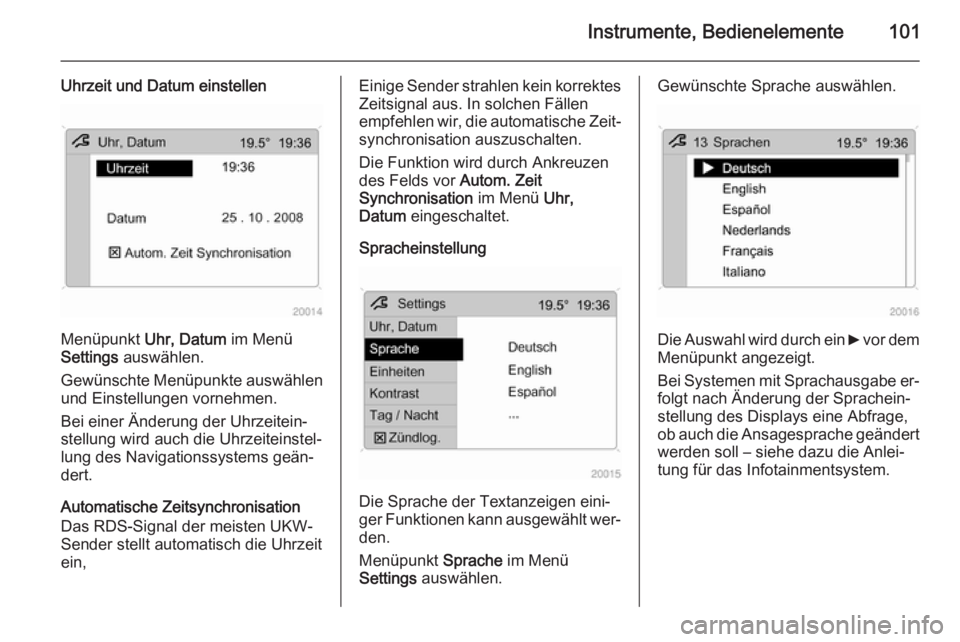

Uhrzeit und Datum einstellen
Menüpunkt Uhr, Datum im Menü
Settings auswählen.
Gewünschte Menüpunkte auswählen
und Einstellungen vornehmen.
Bei einer Änderung der Uhrzeitein‐
stellung wird auch die Uhrzeiteinstel‐
lung des Navigationssystems geän‐
dert.
Automatische Zeitsynchronisation
Das RDS-Signal der meisten UKW-
Sender stellt automatisch die Uhrzeit
ein,
Einige Sender strahlen kein korrektes Zeitsignal aus. In solchen Fällen
empfehlen wir, die automatische Zeit‐
synchronisation auszuschalten.
Die Funktion wird durch Ankreuzen
des Felds vor Autom. Zeit
Synchronisation im Menü Uhr,
Datum eingeschaltet.
Spracheinstellung
Die Sprache der Textanzeigen eini‐
ger Funktionen kann ausgewählt wer‐
den.
Menüpunkt Sprache im Menü
Settings auswählen.
Gewünschte Sprache auswählen.
Die Auswahl wird durch ein 6 vor dem
Menüpunkt angezeigt.
Bei Systemen mit Sprachausgabe er‐ folgt nach Änderung der Sprachein‐
stellung des Displays eine Abfrage,
ob auch die Ansagesprache geändert
werden soll – siehe dazu die Anlei‐
tung für das Infotainmentsystem.

102Instrumente, Bedienelemente

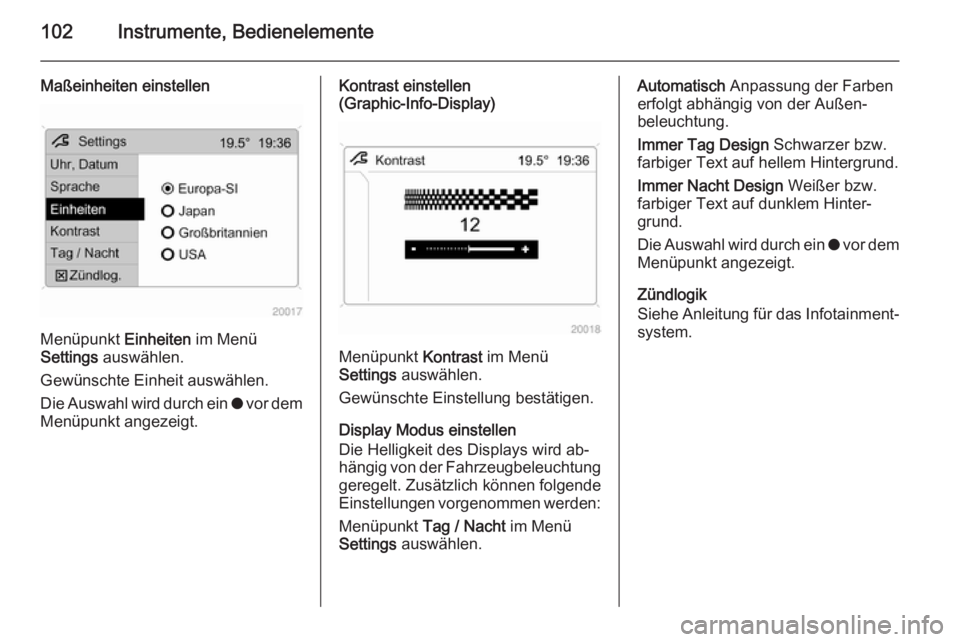

Maßeinheiten einstellen
Menüpunkt Einheiten im Menü
Settings auswählen.
Gewünschte Einheit auswählen.
Die Auswahl wird durch ein o vor dem
Menüpunkt angezeigt.
Kontrast einstellen
(Graphic-Info-Display)
Menüpunkt Kontrast im Menü
Settings auswählen.
Gewünschte Einstellung bestätigen.
Display Modus einstellen
Die Helligkeit des Displays wird ab‐
hängig von der Fahrzeugbeleuchtung geregelt. Zusätzlich können folgende
Einstellungen vorgenommen werden:
Menüpunkt Tag / Nacht im Menü
Settings auswählen.
Automatisch Anpassung der Farben
erfolgt abhängig von der Außen‐
beleuchtung.
Immer Tag Design Schwarzer bzw.
farbiger Text auf hellem Hintergrund.
Immer Nacht Design Weißer bzw.
farbiger Text auf dunklem Hinter‐
grund.
Die Auswahl wird durch ein o vor dem
Menüpunkt angezeigt.
Zündlogik
Siehe Anleitung für das Infotainment‐ system.

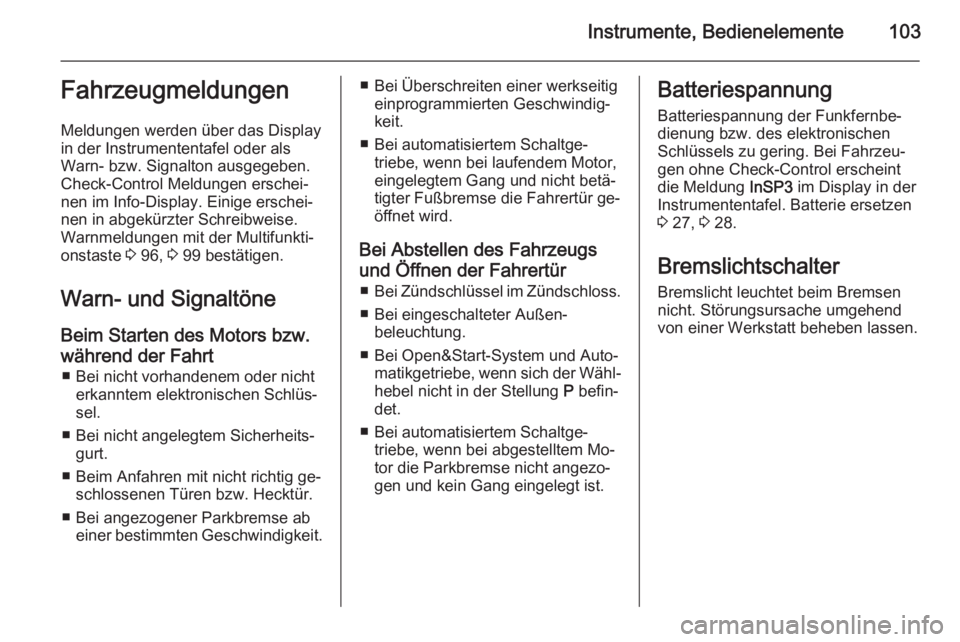

Instrumente, Bedienelemente103Fahrzeugmeldungen
Meldungen werden über das Display
in der Instrumententafel oder als
Warn- bzw. Signalton ausgegeben.
Check-Control Meldungen erschei‐
nen im Info-Display. Einige erschei‐
nen in abgekürzter Schreibweise.
Warnmeldungen mit der Multifunkti‐
onstaste 3 96, 3 99 bestätigen.
Warn- und Signaltöne Beim Starten des Motors bzw.während der Fahrt ■ Bei nicht vorhandenem oder nicht erkanntem elektronischen Schlüs‐
sel.
■ Bei nicht angelegtem Sicherheits‐ gurt.
■ Beim Anfahren mit nicht richtig ge‐ schlossenen Türen bzw. Hecktür.
■ Bei angezogener Parkbremse ab einer bestimmten Geschwindigkeit.■ Bei Überschreiten einer werkseitig
einprogrammierten Geschwindig‐
keit.
■ Bei automatisiertem Schaltge‐ triebe, wenn bei laufendem Motor,
eingelegtem Gang und nicht betä‐
tigter Fußbremse die Fahrertür ge‐
öffnet wird.
Bei Abstellen des Fahrzeugs
und Öffnen der Fahrertür ■ Bei Zündschlüssel im Zündschloss.
■ Bei eingeschalteter Außen‐ beleuchtung.
■ Bei Open&Start-System und Auto‐ matikgetriebe, wenn sich der Wähl‐hebel nicht in der Stellung P befin‐
det.
■ Bei automatisiertem Schaltge‐ triebe, wenn bei abgestelltem Mo‐
tor die Parkbremse nicht angezo‐
gen und kein Gang eingelegt ist.Batteriespannung
Batteriespannung der Funkfernbe‐
dienung bzw. des elektronischen
Schlüssels zu gering. Bei Fahrzeu‐
gen ohne Check-Control erscheint
die Meldung InSP3 im Display in der
Instrumententafel. Batterie ersetzen
3 27, 3 28.
Bremslichtschalter
Bremslicht leuchtet beim Bremsen
nicht. Störungsursache umgehend
von einer Werkstatt beheben lassen.

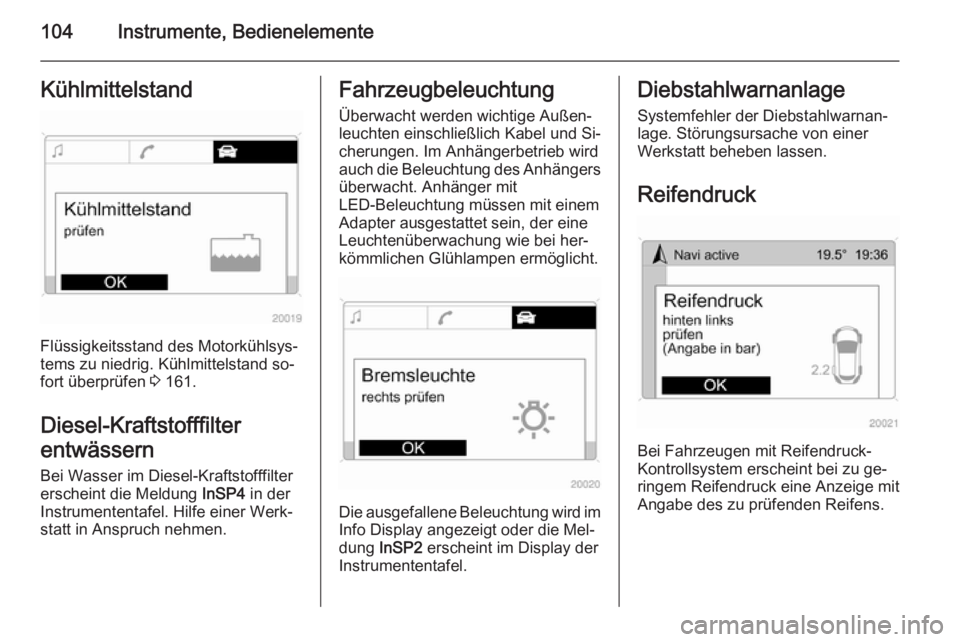

104Instrumente, BedienelementeKühlmittelstand
Flüssigkeitsstand des Motorkühlsys‐
tems zu niedrig. Kühlmittelstand so‐
fort überprüfen 3 161.
Diesel-Kraftstofffilter
entwässern
Bei Wasser im Diesel-Kraftstofffilter
erscheint die Meldung InSP4 in der
Instrumententafel. Hilfe einer Werk‐
statt in Anspruch nehmen.
Fahrzeugbeleuchtung
Überwacht werden wichtige Außen‐
leuchten einschließlich Kabel und Si‐
cherungen. Im Anhängerbetrieb wird
auch die Beleuchtung des Anhängers überwacht. Anhänger mit
LED-Beleuchtung müssen mit einem
Adapter ausgestattet sein, der eine
Leuchtenüberwachung wie bei her‐
kömmlichen Glühlampen ermöglicht.
Die ausgefallene Beleuchtung wird im
Info Display angezeigt oder die Mel‐ dung InSP2 erscheint im Display der
Instrumententafel.
Diebstahlwarnanlage
Systemfehler der Diebstahlwarnan‐
lage. Störungsursache von einer
Werkstatt beheben lassen.
Reifendruck
Bei Fahrzeugen mit Reifendruck-
Kontrollsystem erscheint bei zu ge‐
ringem Reifendruck eine Anzeige mit
Angabe des zu prüfenden Reifens.

Instrumente, Bedienelemente105

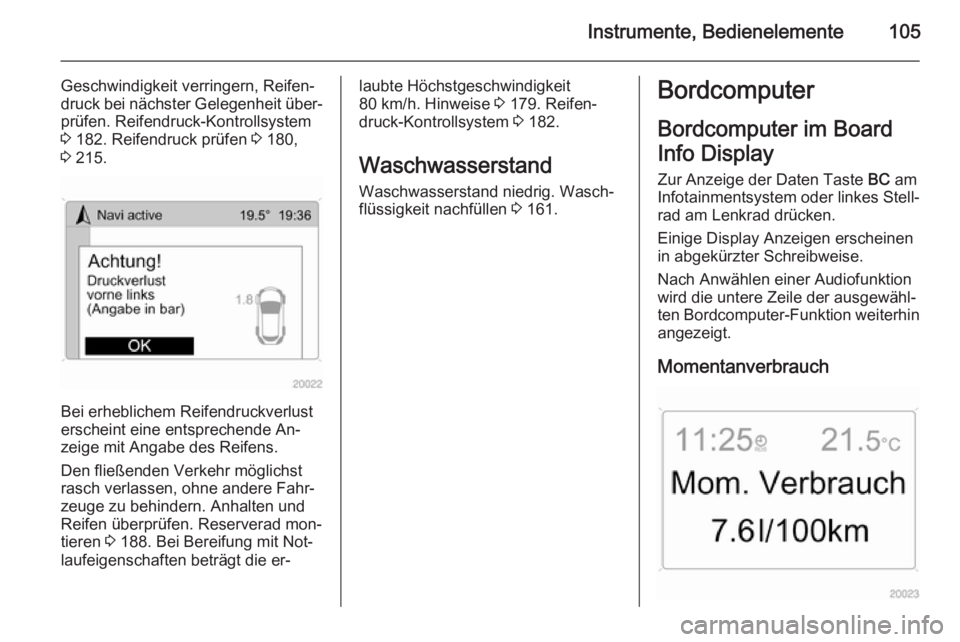

Geschwindigkeit verringern, Reifen‐
druck bei nächster Gelegenheit über‐
prüfen. Reifendruck-Kontrollsystem 3 182. Reifendruck prüfen 3 180,
3 215.
Bei erheblichem Reifendruckverlust
erscheint eine entsprechende An‐
zeige mit Angabe des Reifens.
Den fließenden Verkehr möglichst
rasch verlassen, ohne andere Fahr‐
zeuge zu behindern. Anhalten und
Reifen überprüfen. Reserverad mon‐
tieren 3 188. Bei Bereifung mit Not‐
laufeigenschaften beträgt die er‐
laubte Höchstgeschwindigkeit
80 km/h. Hinweise 3 179. Reifen‐
druck-Kontrollsystem 3 182.
Waschwasserstand Waschwasserstand niedrig. Wasch‐
flüssigkeit nachfüllen 3 161.Bordcomputer
Bordcomputer im Board
Info Display
Zur Anzeige der Daten Taste BC am
Infotainmentsystem oder linkes Stell‐
rad am Lenkrad drücken.
Einige Display Anzeigen erscheinen
in abgekürzter Schreibweise.
Nach Anwählen einer Audiofunktion
wird die untere Zeile der ausgewähl‐
ten Bordcomputer-Funktion weiterhin
angezeigt.
Momentanverbrauch

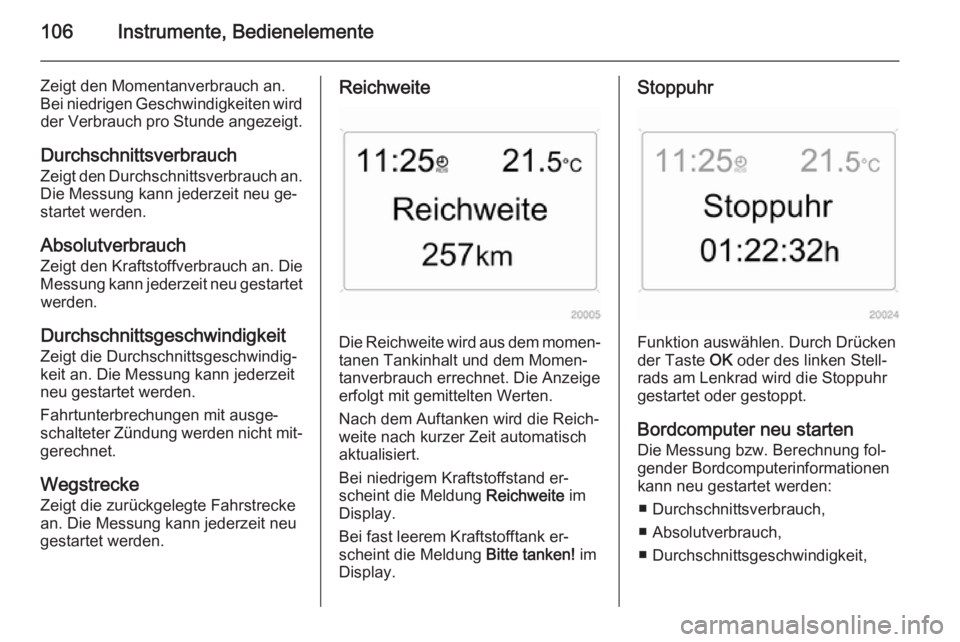

106Instrumente, Bedienelemente
Zeigt den Momentanverbrauch an.
Bei niedrigen Geschwindigkeiten wird der Verbrauch pro Stunde angezeigt.
Durchschnittsverbrauch
Zeigt den Durchschnittsverbrauch an. Die Messung kann jederzeit neu ge‐
startet werden.
Absolutverbrauch
Zeigt den Kraftstoffverbrauch an. Die
Messung kann jederzeit neu gestartet werden.
Durchschnittsgeschwindigkeit
Zeigt die Durchschnittsgeschwindig‐
keit an. Die Messung kann jederzeit
neu gestartet werden.
Fahrtunterbrechungen mit ausge‐
schalteter Zündung werden nicht mit‐ gerechnet.
Wegstrecke
Zeigt die zurückgelegte Fahrstrecke
an. Die Messung kann jederzeit neu
gestartet werden.Reichweite
Die Reichweite wird aus dem momen‐
tanen Tankinhalt und dem Momen‐
tanverbrauch errechnet. Die Anzeige erfolgt mit gemittelten Werten.
Nach dem Auftanken wird die Reich‐
weite nach kurzer Zeit automatisch
aktualisiert.
Bei niedrigem Kraftstoffstand er‐
scheint die Meldung Reichweite im
Display.
Bei fast leerem Kraftstofftank er‐
scheint die Meldung Bitte tanken! im
Display.
Stoppuhr
Funktion auswählen. Durch Drücken
der Taste OK oder des linken Stell‐
rads am Lenkrad wird die Stoppuhr
gestartet oder gestoppt.
Bordcomputer neu starten
Die Messung bzw. Berechnung fol‐
gender Bordcomputerinformationen
kann neu gestartet werden:
■ Durchschnittsverbrauch,
■ Absolutverbrauch,
■ Durchschnittsgeschwindigkeit,

Instrumente, Bedienelemente107
■ Wegstrecke,
■ Stoppuhr.
Gewünschte Funktion des Bordcom‐
puters auswählen 3 96 . Zum Neustart
Taste OK oder linkes Stellrad am
Lenkrad ca. 2 Sekunden drücken.
Bordcomputer im Graphic
Info Display bzw. Colour
Info Display
Die Bordcomputer-Hauptseite (Main)
informiert über Reichweite, Momen‐ tanverbrauch und Durchschnittsver‐
brauch des BC 1.
Zur Anzeige der anderen Bordcom‐ puter-Fahrdaten Taste BC am Info‐
tainment System drücken, im Display
das Bordcomputer-Menü auswählen
oder das linke Stellrad am Lenkrad
drücken.
Im Bordcomputer-Menü BC 1 oder
BC 2 auswählen.Reichweite
Die Reichweite wird aus dem momen‐
tanen Tankinhalt und dem Momen‐
tanverbrauch errechnet. Die Anzeige erfolgt mit gemittelten Werten.
Nach dem Auftanken wird die Reich‐
weite nach kurzer Zeit automatisch
aktualisiert.
Bei niedrigem Kraftstoffstand er‐
scheint die Meldung Reichweite im
Display.
Bei fast leerem Kraftstofftank er‐
scheint die Meldung Bitte tanken! im
Display.
Das Navigationssystem hilft Ihnen
beim Finden der nächsten Tankstelle. Siehe Handbuch Infotainment für wei‐
tere Informationen.
Momentanverbrauch Anzeige des Momentanverbrauchs.
Bei niedrigen Geschwindigkeiten wird
der Verbrauch pro Stunde angezeigt.

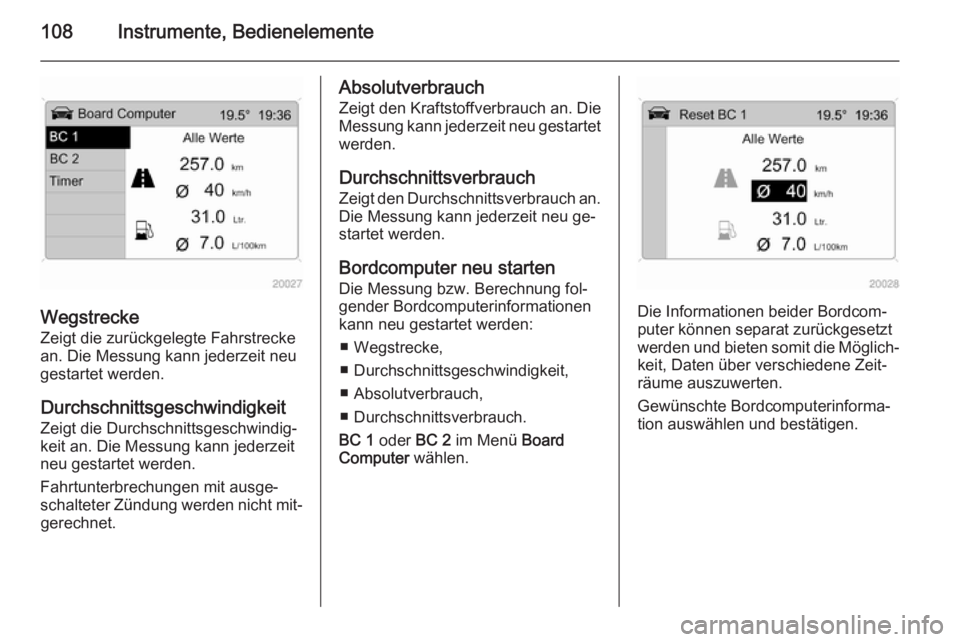

108Instrumente, Bedienelemente
Wegstrecke
Zeigt die zurückgelegte Fahrstrecke
an. Die Messung kann jederzeit neu
gestartet werden.
Durchschnittsgeschwindigkeit
Zeigt die Durchschnittsgeschwindig‐
keit an. Die Messung kann jederzeit
neu gestartet werden.
Fahrtunterbrechungen mit ausge‐
schalteter Zündung werden nicht mit‐ gerechnet.
Absolutverbrauch
Zeigt den Kraftstoffverbrauch an. Die
Messung kann jederzeit neu gestartet werden.
Durchschnittsverbrauch
Zeigt den Durchschnittsverbrauch an. Die Messung kann jederzeit neu ge‐
startet werden.
Bordcomputer neu starten
Die Messung bzw. Berechnung fol‐
gender Bordcomputerinformationen
kann neu gestartet werden:
■ Wegstrecke,
■ Durchschnittsgeschwindigkeit,
■ Absolutverbrauch,
■ Durchschnittsverbrauch.
BC 1 oder BC 2 im Menü Board
Computer wählen.
Die Informationen beider Bordcom‐
puter können separat zurückgesetzt
werden und bieten somit die Möglich‐ keit, Daten über verschiedene Zeit‐
räume auszuwerten.
Gewünschte Bordcomputerinforma‐
tion auswählen und bestätigen.
