OPEL ZAFIRA B 2014 Betriebsanleitung (in German)

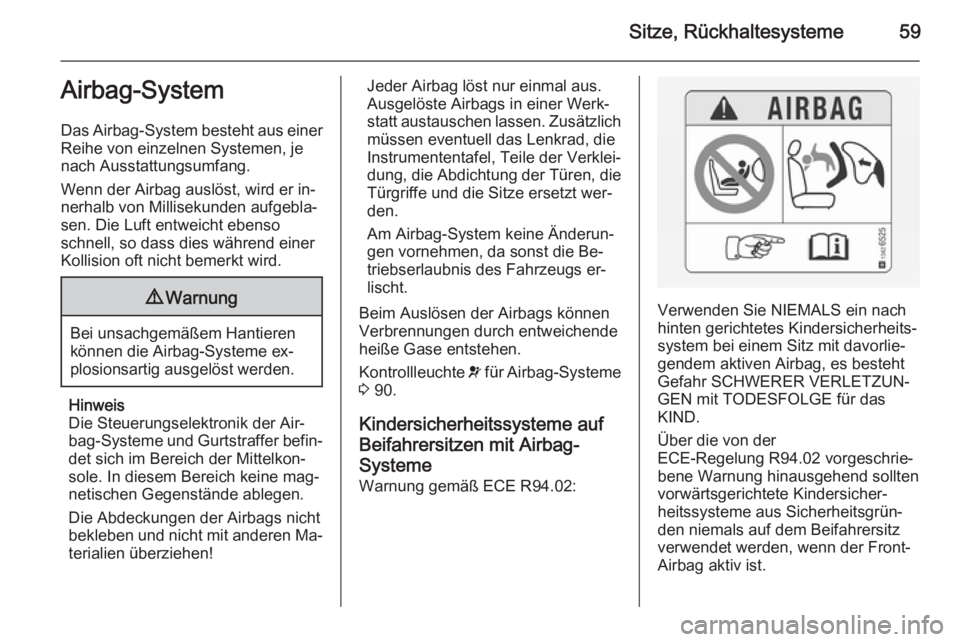

Sitze, Rückhaltesysteme59Airbag-System
Das Airbag-System besteht aus einer
Reihe von einzelnen Systemen, je
nach Ausstattungsumfang.
Wenn der Airbag auslöst, wird er in‐
nerhalb von Millisekunden aufgebla‐
sen. Die Luft entweicht ebenso
schnell, so dass dies während einer
Kollision oft nicht bemerkt wird.9 Warnung
Bei unsachgemäßem Hantieren
können die Airbag-Systeme ex‐
plosionsartig ausgelöst werden.
Hinweis
Die Steuerungselektronik der Air‐
bag-Systeme und Gurtstraffer befin‐ det sich im Bereich der Mittelkon‐
sole. In diesem Bereich keine mag‐
netischen Gegenstände ablegen.
Die Abdeckungen der Airbags nicht
bekleben und nicht mit anderen Ma‐
terialien überziehen!
Jeder Airbag löst nur einmal aus.
Ausgelöste Airbags in einer Werk‐
statt austauschen lassen. Zusätzlich
müssen eventuell das Lenkrad, die
Instrumententafel, Teile der Verklei‐
dung, die Abdichtung der Türen, die Türgriffe und die Sitze ersetzt wer‐
den.
Am Airbag-System keine Änderun‐
gen vornehmen, da sonst die Be‐ triebserlaubnis des Fahrzeugs er‐
lischt.
Beim Auslösen der Airbags können
Verbrennungen durch entweichende
heiße Gase entstehen.
Kontrollleuchte v für Airbag-Systeme
3 90.
Kindersicherheitssysteme auf Beifahrersitzen mit Airbag-
Systeme Warnung gemäß ECE R94.02:
Verwenden Sie NIEMALS ein nach
hinten gerichtetes Kindersicherheits‐ system bei einem Sitz mit davorlie‐
gendem aktiven Airbag, es besteht
Gefahr SCHWERER VERLETZUN‐
GEN mit TODESFOLGE für das
KIND.
Über die von der
ECE-Regelung R94.02 vorgeschrie‐ bene Warnung hinausgehend sollten
vorwärtsgerichtete Kindersicher‐
heitssysteme aus Sicherheitsgrün‐
den niemals auf dem Beifahrersitz
verwendet werden, wenn der Front-
Airbag aktiv ist.

60Sitze, Rückhaltesysteme9Gefahr
Auf dem Beifahrersitz bei aktivem
Front-Airbag kein Kindersicher‐
heitssystem verwenden.
Front-Airbag
Das Front-Airbag-System besteht
aus einem Airbag im Lenkrad und
einem in der Instrumententafel. Diese Stellen sind mit dem Wort AIRBAG
gekennzeichnet.
Außerdem gibt es einen Warnaufkle‐
ber seitlich an der Instrumententafel,
welcher bei geöffneter Beifahrertür
sichtbar ist, bzw. an der Sonnen‐
blende des Beifahrers.
Das Front-Airbag-System wird bei
einem Aufprall ab einer bestimmten
Unfallschwere ausgelöst. Die Zün‐
dung muss eingeschaltet sein.Die Vorwärtsbewegung der Fahr‐
zeuginsassen auf den Vordersitzen
wird verzögert. Dadurch sinkt deutlich die Gefahr von Verletzungen an
Oberkörper und Kopf.
9 Warnung
Ein optimaler Schutz ist nur bei
richtiger Sitzposition gegeben
3 46.
Den Ausdehnungsbereich der Air‐ bags frei von Hindernissen halten.
Sicherheitsgurt ordnungsgemäß
anlegen und einrasten lassen. Nur
dann kann der Airbag schützen.

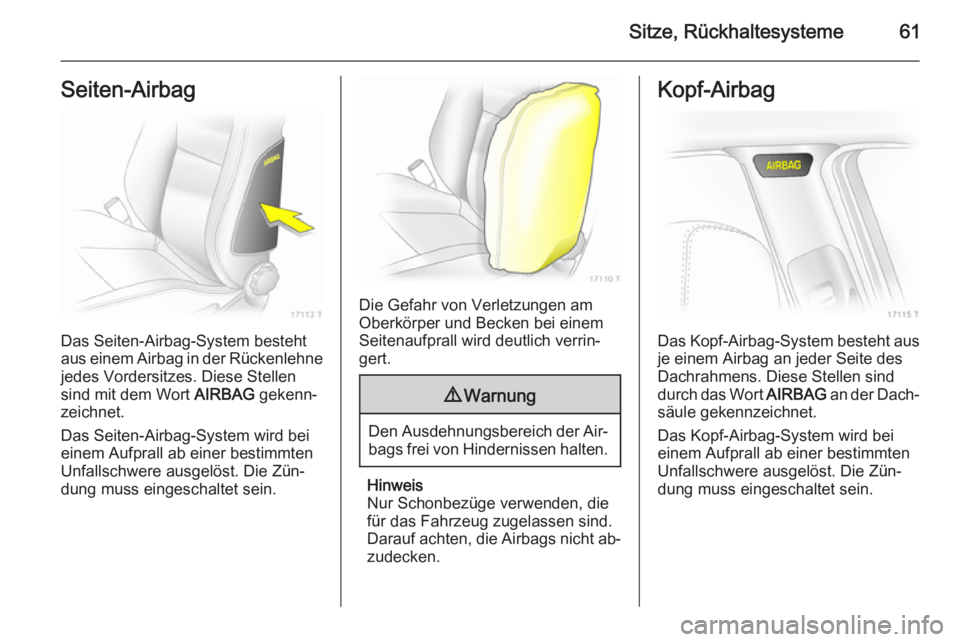

Sitze, Rückhaltesysteme61Seiten-Airbag
Das Seiten-Airbag-System besteht
aus einem Airbag in der Rückenlehne jedes Vordersitzes. Diese Stellen
sind mit dem Wort AIRBAG gekenn‐
zeichnet.
Das Seiten-Airbag-System wird bei
einem Aufprall ab einer bestimmten
Unfallschwere ausgelöst. Die Zün‐
dung muss eingeschaltet sein.
Die Gefahr von Verletzungen am
Oberkörper und Becken bei einem
Seitenaufprall wird deutlich verrin‐
gert.
9 Warnung
Den Ausdehnungsbereich der Air‐
bags frei von Hindernissen halten.
Hinweis
Nur Schonbezüge verwenden, die
für das Fahrzeug zugelassen sind.
Darauf achten, die Airbags nicht ab‐
zudecken.
Kopf-Airbag
Das Kopf-Airbag-System besteht aus
je einem Airbag an jeder Seite des
Dachrahmens. Diese Stellen sind
durch das Wort AIRBAG an der Dach‐
säule gekennzeichnet.
Das Kopf-Airbag-System wird bei
einem Aufprall ab einer bestimmten
Unfallschwere ausgelöst. Die Zün‐
dung muss eingeschaltet sein.

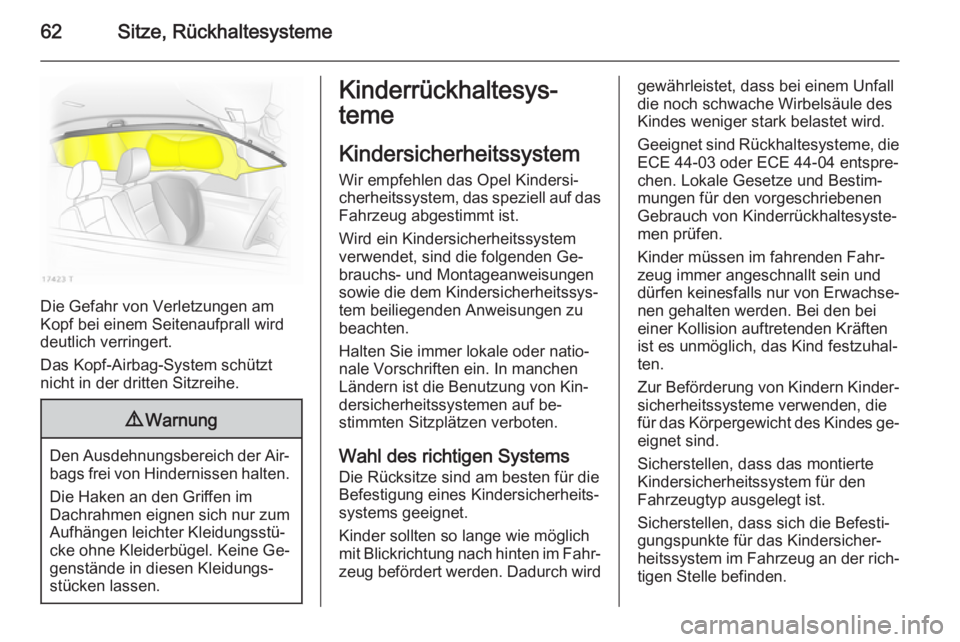

62Sitze, Rückhaltesysteme
Die Gefahr von Verletzungen am
Kopf bei einem Seitenaufprall wird
deutlich verringert.
Das Kopf-Airbag-System schützt
nicht in der dritten Sitzreihe.
9 Warnung
Den Ausdehnungsbereich der Air‐
bags frei von Hindernissen halten.
Die Haken an den Griffen im
Dachrahmen eignen sich nur zum
Aufhängen leichter Kleidungsstü‐
cke ohne Kleiderbügel. Keine Ge‐
genstände in diesen Kleidungs‐
stücken lassen.
Kinderrückhaltesys‐
teme
Kindersicherheitssystem
Wir empfehlen das Opel Kindersi‐
cherheitssystem, das speziell auf das Fahrzeug abgestimmt ist.
Wird ein Kindersicherheitssystem
verwendet, sind die folgenden Ge‐ brauchs- und Montageanweisungen
sowie die dem Kindersicherheitssys‐
tem beiliegenden Anweisungen zu
beachten.
Halten Sie immer lokale oder natio‐
nale Vorschriften ein. In manchen
Ländern ist die Benutzung von Kin‐
dersicherheitssystemen auf be‐
stimmten Sitzplätzen verboten.
Wahl des richtigen Systems Die Rücksitze sind am besten für die
Befestigung eines Kindersicherheits‐
systems geeignet.
Kinder sollten so lange wie möglich
mit Blickrichtung nach hinten im Fahr‐ zeug befördert werden. Dadurch wirdgewährleistet, dass bei einem Unfall
die noch schwache Wirbelsäule des
Kindes weniger stark belastet wird.
Geeignet sind Rückhaltesysteme, die ECE 44-03 oder ECE 44-04 entspre‐
chen. Lokale Gesetze und Bestim‐
mungen für den vorgeschriebenen
Gebrauch von Kinderrückhaltesyste‐
men prüfen.
Kinder müssen im fahrenden Fahr‐ zeug immer angeschnallt sein unddürfen keinesfalls nur von Erwachse‐
nen gehalten werden. Bei den bei
einer Kollision auftretenden Kräften
ist es unmöglich, das Kind festzuhal‐
ten.
Zur Beförderung von Kindern Kinder‐
sicherheitssysteme verwenden, die
für das Körpergewicht des Kindes ge‐ eignet sind.
Sicherstellen, dass das montierte
Kindersicherheitssystem für den
Fahrzeugtyp ausgelegt ist.
Sicherstellen, dass sich die Befesti‐
gungspunkte für das Kindersicher‐
heitssystem im Fahrzeug an der rich‐
tigen Stelle befinden.

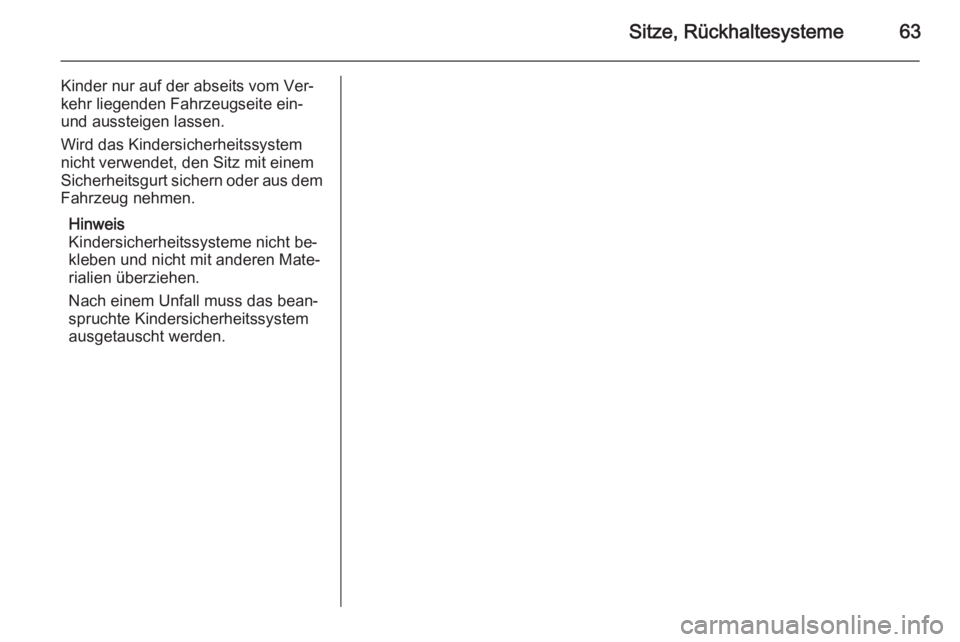

Sitze, Rückhaltesysteme63
Kinder nur auf der abseits vom Ver‐
kehr liegenden Fahrzeugseite ein-
und aussteigen lassen.
Wird das Kindersicherheitssystem nicht verwendet, den Sitz mit einem
Sicherheitsgurt sichern oder aus dem
Fahrzeug nehmen.
Hinweis
Kindersicherheitssysteme nicht be‐
kleben und nicht mit anderen Mate‐
rialien überziehen.
Nach einem Unfall muss das bean‐
spruchte Kindersicherheitssystem
ausgetauscht werden.

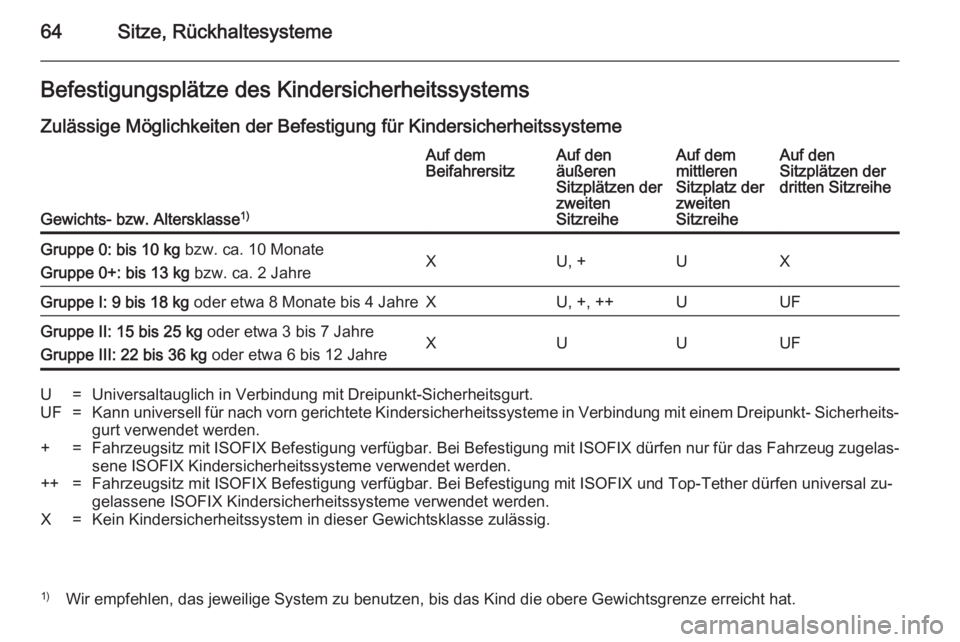

64Sitze, RückhaltesystemeBefestigungsplätze des Kindersicherheitssystems
Zulässige Möglichkeiten der Befestigung für Kindersicherheitssysteme
Gewichts- bzw. Altersklasse 1)
Auf dem
BeifahrersitzAuf den
äußeren
Sitzplätzen der
zweiten
SitzreiheAuf dem
mittleren
Sitzplatz der
zweiten
SitzreiheAuf den
Sitzplätzen der
dritten SitzreiheGruppe 0: bis 10 kg bzw. ca. 10 Monate
Gruppe 0+: bis 13 kg bzw. ca. 2 JahreXU, +UXGruppe I: 9 bis 18 kg oder etwa 8 Monate bis 4 JahreXU, +, ++UUFGruppe II: 15 bis 25 kg oder etwa 3 bis 7 Jahre
Gruppe III: 22 bis 36 kg oder etwa 6 bis 12 JahreXUUUFU=Universaltauglich in Verbindung mit Dreipunkt-Sicherheitsgurt.UF=Kann universell für nach vorn gerichtete Kindersicherheitssysteme in Verbindung mit einem Dreipunkt- Sicherheits‐
gurt verwendet werden.+=Fahrzeugsitz mit ISOFIX Befestigung verfügbar. Bei Befestigung mit ISOFIX dürfen nur für das Fahrzeug zugelas‐
sene ISOFIX Kindersicherheitssysteme verwendet werden.++=Fahrzeugsitz mit ISOFIX Befestigung verfügbar. Bei Befestigung mit ISOFIX und Top-Tether dürfen universal zu‐
gelassene ISOFIX Kindersicherheitssysteme verwendet werden.X=Kein Kindersicherheitssystem in dieser Gewichtsklasse zulässig.1) Wir empfehlen, das jeweilige System zu benutzen, bis das Kind die obere Gewichtsgrenze erreicht hat.

Sitze, Rückhaltesysteme65

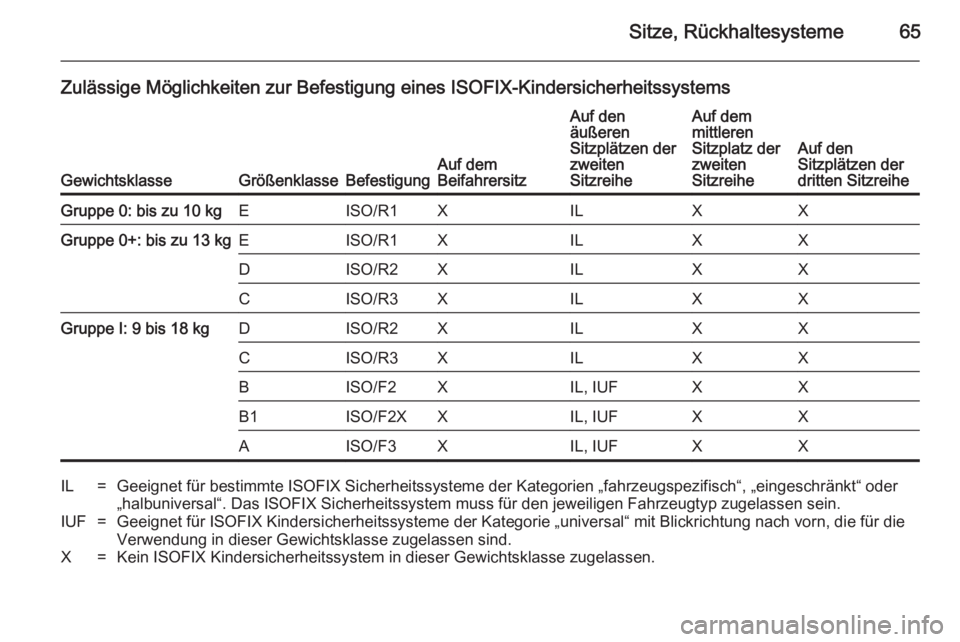

Zulässige Möglichkeiten zur Befestigung eines ISOFIX-Kindersicherheitssystems
GewichtsklasseGrößenklasseBefestigungAuf dem
Beifahrersitz
Auf den
äußeren
Sitzplätzen der
zweiten
SitzreiheAuf dem
mittleren
Sitzplatz der
zweiten
Sitzreihe
Auf den
Sitzplätzen der
dritten Sitzreihe
Gruppe 0: bis zu 10 kgEISO/R1XILXXGruppe 0+: bis zu 13 kgEISO/R1XILXXDISO/R2XILXXCISO/R3XILXXGruppe I: 9 bis 18 kgDISO/R2XILXXCISO/R3XILXXBISO/F2XIL, IUFXXB1ISO/F2XXIL, IUFXXAISO/F3XIL, IUFXXIL=Geeignet für bestimmte ISOFIX Sicherheitssysteme der Kategorien „fahrzeugspezifisch“, „eingeschränkt“ oder
„halbuniversal“. Das ISOFIX Sicherheitssystem muss für den jeweiligen Fahrzeugtyp zugelassen sein.IUF=Geeignet für ISOFIX Kindersicherheitssysteme der Kategorie „universal“ mit Blickrichtung nach vorn, die für die Verwendung in dieser Gewichtsklasse zugelassen sind.X=Kein ISOFIX Kindersicherheitssystem in dieser Gewichtsklasse zugelassen.

66Sitze, Rückhaltesysteme
ISOFIX-Größenklasse und -SitzbeschaffenheitA - ISO/F3=Kindersicherheitssystem mit Blickrichtung nach vorne für Kinder mit maximaler Größe in der Gewichts‐klasse 9 bis 18 kg.B - ISO/F2=Kindersicherheitssystem mit Blickrichtung nach vorne für kleinere Kinder in der Gewichtsklasse9 bis 18 kg.B1 - ISO/F2X=Kindersicherheitssystem mit Blickrichtung nach vorne für kleinere Kinder in der Gewichtsklasse
9 bis 18 kg.C - ISO/R3=Kindersicherheitssystem mit Blickrichtung nach hinten für Kinder mit maximaler Größe in der Gewichts‐
klasse von bis zu 18 kg.D - ISO/R2=Kindersicherheitssystem mit Blickrichtung nach hinten für kleinere Kinder der Gewichtsklasse von bis zu 18 kg.E - ISO/R1=Kindersicherheitssystem mit Blickrichtung nach hinten für kleinere Kinder der Gewichtsklasse von bis zu13 kg.

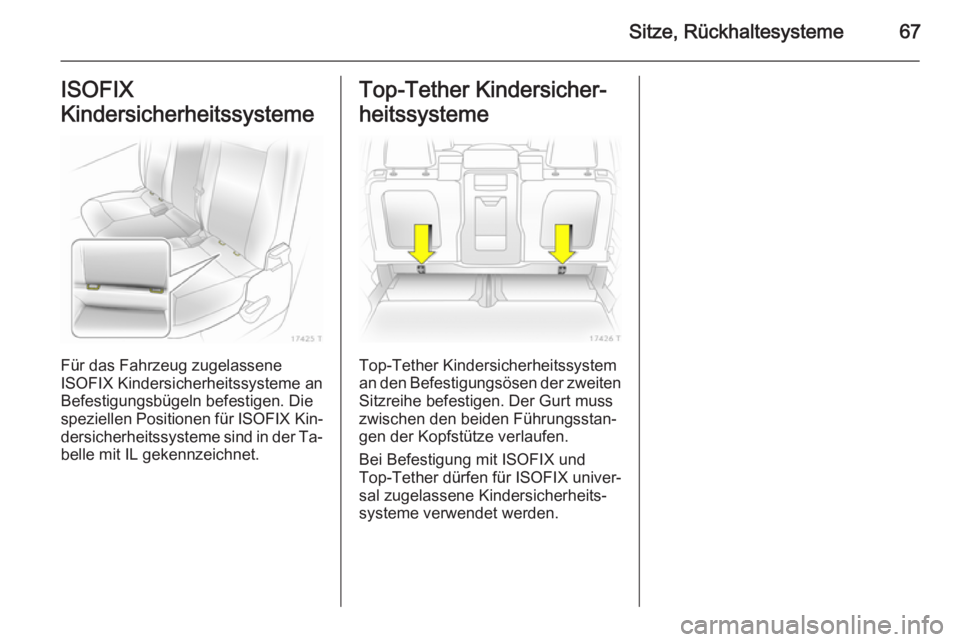

Sitze, Rückhaltesysteme67ISOFIX
Kindersicherheitssysteme
Für das Fahrzeug zugelassene
ISOFIX Kindersicherheitssysteme an
Befestigungsbügeln befestigen. Die
speziellen Positionen für ISOFIX Kin‐
dersicherheitssysteme sind in der Ta‐ belle mit IL gekennzeichnet.
Top-Tether Kindersicher‐
heitssysteme
Top-Tether Kindersicherheitssystem
an den Befestigungsösen der zweiten
Sitzreihe befestigen. Der Gurt muss
zwischen den beiden Führungsstan‐
gen der Kopfstütze verlaufen.
Bei Befestigung mit ISOFIX und
Top-Tether dürfen für ISOFIX univer‐
sal zugelassene Kindersicherheits‐ systeme verwendet werden.

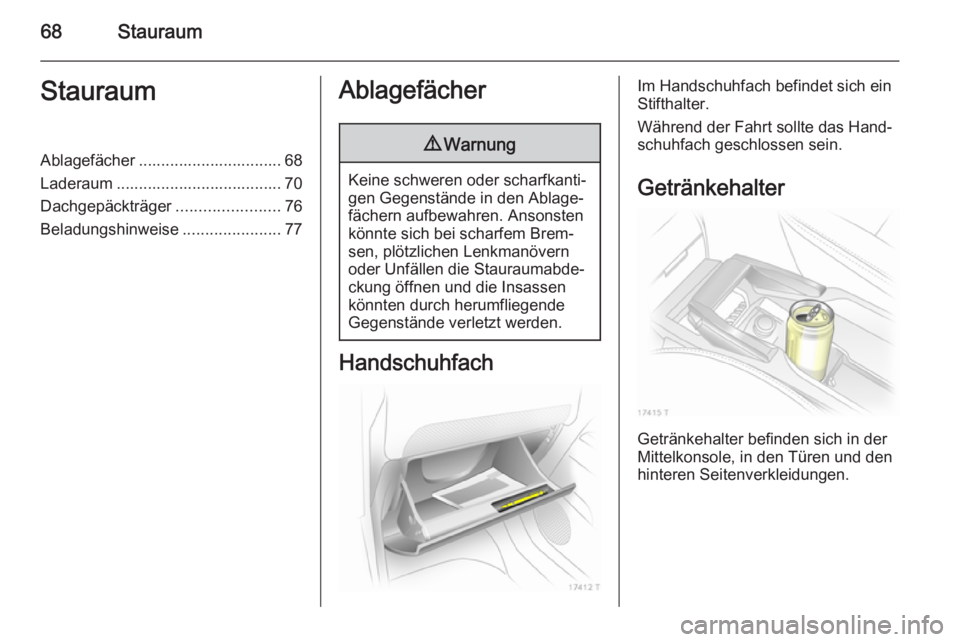

68StauraumStauraumAblagefächer ................................ 68
Laderaum ..................................... 70
Dachgepäckträger .......................76
Beladungshinweise ......................77Ablagefächer9Warnung
Keine schweren oder scharfkanti‐
gen Gegenstände in den Ablage‐
fächern aufbewahren. Ansonsten
könnte sich bei scharfem Brem‐
sen, plötzlichen Lenkmanövern
oder Unfällen die Stauraumabde‐
ckung öffnen und die Insassen
könnten durch herumfliegende
Gegenstände verletzt werden.
Handschuhfach
Im Handschuhfach befindet sich ein
Stifthalter.
Während der Fahrt sollte das Hand‐
schuhfach geschlossen sein.
Getränkehalter
Getränkehalter befinden sich in der
Mittelkonsole, in den Türen und den
hinteren Seitenverkleidungen.
