OPEL ZAFIRA B 2014 Manual de Instrucciones (in Spanish)

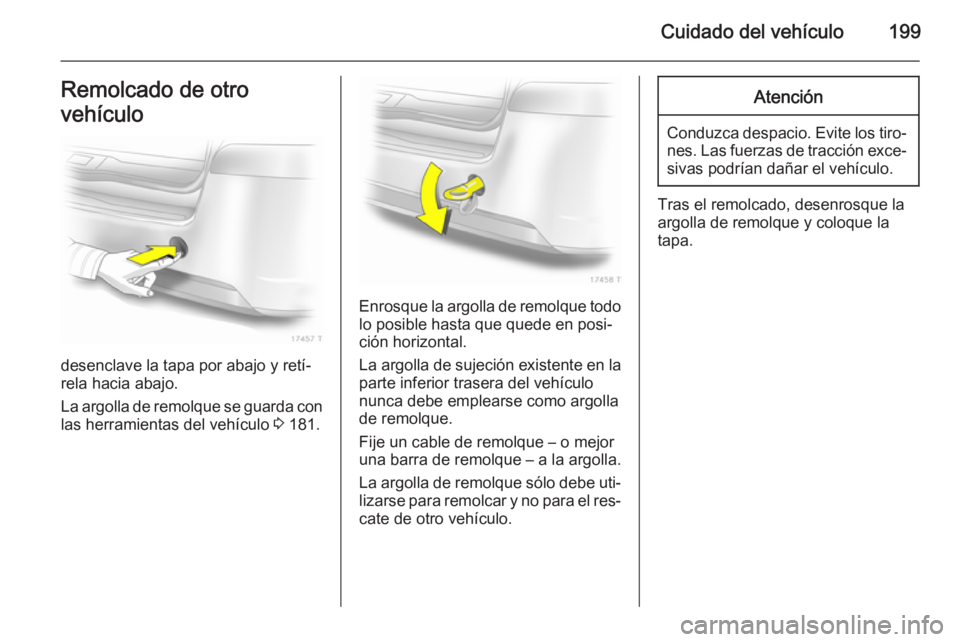

Cuidado del vehículo199Remolcado de otro
vehículo
desenclave la tapa por abajo y retí‐
rela hacia abajo.
La argolla de remolque se guarda con las herramientas del vehículo 3 181.
Enrosque la argolla de remolque todo
lo posible hasta que quede en posi‐
ción horizontal.
La argolla de sujeción existente en la
parte inferior trasera del vehículo
nunca debe emplearse como argolla
de remolque.
Fije un cable de remolque – o mejor
una barra de remolque – a la argolla.
La argolla de remolque sólo debe uti‐ lizarse para remolcar y no para el res‐cate de otro vehículo.
Atención
Conduzca despacio. Evite los tiro‐ nes. Las fuerzas de tracción exce‐sivas podrían dañar el vehículo.
Tras el remolcado, desenrosque la
argolla de remolque y coloque la
tapa.

200Cuidado del vehículoCuidado del aspecto
Cuidado exterior Cerraduras
Las cerraduras se lubrican en fábrica
con una grasa de alta calidad para ci‐ lindros de cerradura. Utilice un pro‐
ducto descongelante sólo en un caso
absolutamente necesario, pues su
efecto desengrasante perjudica el funcionamiento de las cerraduras.
Después de usar un producto des‐
congelante, haga engrasar las cerra‐
duras en un taller.
Lavado La pintura del vehículo está expuestaa las influencias ambientales. Lave y
encere el vehículo con regularidad. Si
utiliza túneles de lavado automático,
seleccione un programa que incluya
la aplicación de cera.
Los excrementos de aves, los insec‐ tos muertos, la resina, el polen, etc.,
se deben limpiar lo antes posible, ya
que contienen componentes agresi‐
vos y pueden dañar la pintura.Si utiliza un túnel de lavado, cumpla
las instrucciones del fabricante. Los
limpiaparabrisas y el limpialuneta de‐ ben estar desconectados. Desmonte
la antena y accesorios externos como
portaequipajes de techo, etc.
Si se lava el vehículo a mano, deben
enjuagarse bien las zonas interiores
de los pasarruedas.
Limpie también los rebordes interio‐
res y los pliegues en las puertas y el
capó abiertos, así como las zonas de la carrocería cubiertas por los mis‐mos.Atención
Utilice siempre un producto lim‐
piador con un pH entre 4 y 9.
No utilice productos limpiadores
sobre superficies calientes.
Haga engrasar las bisagras de todas
las puertas en un taller.
No limpie el compartimento del motor
con chorro de vapor o aparatos de alta presión.
Enjuague bien el vehículo y frótelo
con una gamuza. Enjuague la ga‐
muza con frecuencia. Utilice gamu‐
zas distintas para las superficies pin‐
tadas y para los cristales; los restos
de cera en los cristales dificultan la
visibilidad.
No utilice objetos duros para eliminar manchas de alquitrán. Utilice spray
para eliminar alquitrán de las superfi‐ cies pintadas.
Luces exteriores
Las tapas de los faros y de otras luces
son de plástico. No utilice productos
abrasivos o cáusticos; no utilice un
rascador de hielo ni los limpie en
seco.
Abrillantado y encerado
Encere el vehículo con regularidad (a
más tardar, cuando el agua no res‐
bale formando perlas). En caso con‐
trario, la pintura se reseca.
Sólo es necesario abrillantar la pin‐
tura si ésta tiene adheridas sustan‐
cias sólidas o si se ha puesto mate y
tiene mal aspecto.

Cuidado del vehículo201

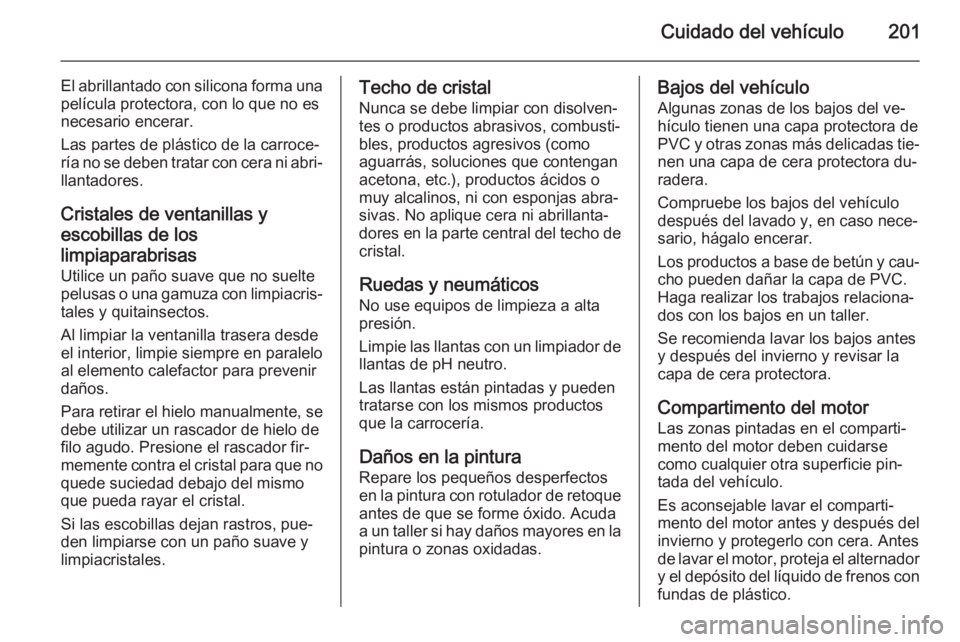

El abrillantado con silicona forma unapelícula protectora, con lo que no es
necesario encerar.
Las partes de plástico de la carroce‐
ría no se deben tratar con cera ni abri‐
llantadores.
Cristales de ventanillas y
escobillas de los
limpiaparabrisas Utilice un paño suave que no suelte
pelusas o una gamuza con limpiacris‐ tales y quitainsectos.
Al limpiar la ventanilla trasera desde
el interior, limpie siempre en paralelo al elemento calefactor para prevenir
daños.
Para retirar el hielo manualmente, se
debe utilizar un rascador de hielo de
filo agudo. Presione el rascador fir‐
memente contra el cristal para que no quede suciedad debajo del mismo
que pueda rayar el cristal.
Si las escobillas dejan rastros, pue‐
den limpiarse con un paño suave y
limpiacristales.Techo de cristal
Nunca se debe limpiar con disolven‐
tes o productos abrasivos, combusti‐
bles, productos agresivos (como
aguarrás, soluciones que contengan
acetona, etc.), productos ácidos o muy alcalinos, ni con esponjas abra‐sivas. No aplique cera ni abrillanta‐
dores en la parte central del techo de cristal.
Ruedas y neumáticos
No use equipos de limpieza a alta presión.
Limpie las llantas con un limpiador de llantas de pH neutro.
Las llantas están pintadas y pueden
tratarse con los mismos productos
que la carrocería.
Daños en la pintura Repare los pequeños desperfectos
en la pintura con rotulador de retoque antes de que se forme óxido. Acuda
a un taller si hay daños mayores en la pintura o zonas oxidadas.Bajos del vehículo
Algunas zonas de los bajos del ve‐
hículo tienen una capa protectora de
PVC y otras zonas más delicadas tie‐
nen una capa de cera protectora du‐
radera.
Compruebe los bajos del vehículo
después del lavado y, en caso nece‐
sario, hágalo encerar.
Los productos a base de betún y cau‐ cho pueden dañar la capa de PVC.Haga realizar los trabajos relaciona‐
dos con los bajos en un taller.
Se recomienda lavar los bajos antes
y después del invierno y revisar la
capa de cera protectora.
Compartimento del motor Las zonas pintadas en el comparti‐
mento del motor deben cuidarse
como cualquier otra superficie pin‐
tada del vehículo.
Es aconsejable lavar el comparti‐
mento del motor antes y después del invierno y protegerlo con cera. Antes
de lavar el motor, proteja el alternador
y el depósito del líquido de frenos con
fundas de plástico.

202Cuidado del vehículo

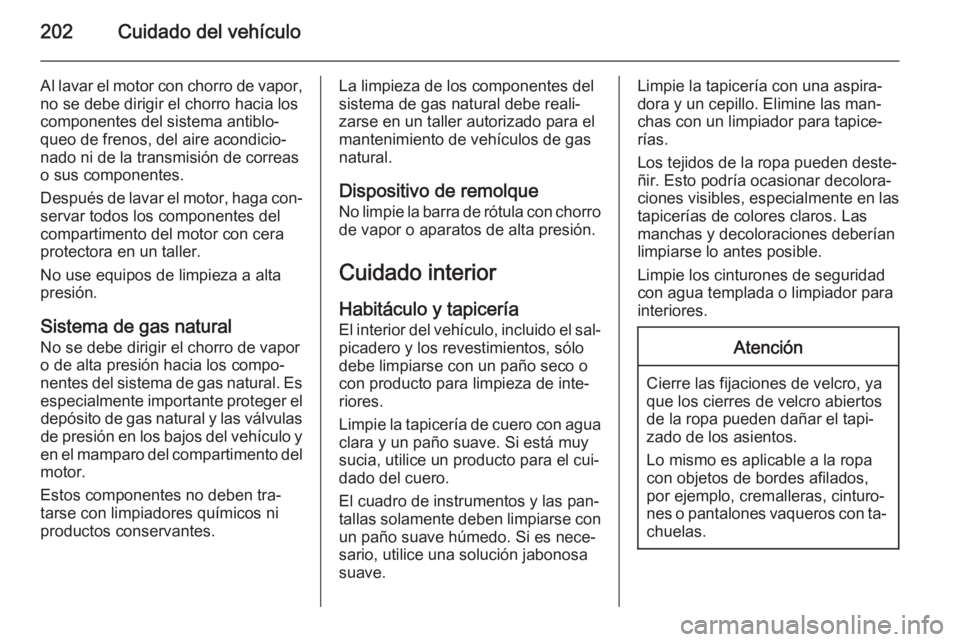

Al lavar el motor con chorro de vapor,
no se debe dirigir el chorro hacia los
componentes del sistema antiblo‐
queo de frenos, del aire acondicio‐
nado ni de la transmisión de correas
o sus componentes.
Después de lavar el motor, haga con‐ servar todos los componentes delcompartimento del motor con cera
protectora en un taller.
No use equipos de limpieza a alta
presión.
Sistema de gas natural No se debe dirigir el chorro de vapor
o de alta presión hacia los compo‐
nentes del sistema de gas natural. Es
especialmente importante proteger el depósito de gas natural y las válvulas
de presión en los bajos del vehículo y
en el mamparo del compartimento del
motor.
Estos componentes no deben tra‐
tarse con limpiadores químicos ni productos conservantes.La limpieza de los componentes del
sistema de gas natural debe reali‐
zarse en un taller autorizado para el
mantenimiento de vehículos de gas natural.
Dispositivo de remolque
No limpie la barra de rótula con chorro de vapor o aparatos de alta presión.
Cuidado interior Habitáculo y tapicería
El interior del vehículo, incluido el sal‐ picadero y los revestimientos, sólo
debe limpiarse con un paño seco o con producto para limpieza de inte‐
riores.
Limpie la tapicería de cuero con agua
clara y un paño suave. Si está muy
sucia, utilice un producto para el cui‐
dado del cuero.
El cuadro de instrumentos y las pan‐
tallas solamente deben limpiarse con un paño suave húmedo. Si es nece‐
sario, utilice una solución jabonosa
suave.Limpie la tapicería con una aspira‐
dora y un cepillo. Elimine las man‐
chas con un limpiador para tapice‐
rías.
Los tejidos de la ropa pueden deste‐
ñir. Esto podría ocasionar decolora‐
ciones visibles, especialmente en las tapicerías de colores claros. Las
manchas y decoloraciones deberían
limpiarse lo antes posible.
Limpie los cinturones de seguridad
con agua templada o limpiador para
interiores.Atención
Cierre las fijaciones de velcro, ya
que los cierres de velcro abiertos
de la ropa pueden dañar el tapi‐
zado de los asientos.
Lo mismo es aplicable a la ropa
con objetos de bordes afilados,
por ejemplo, cremalleras, cinturo‐
nes o pantalones vaqueros con ta‐
chuelas.

Cuidado del vehículo203

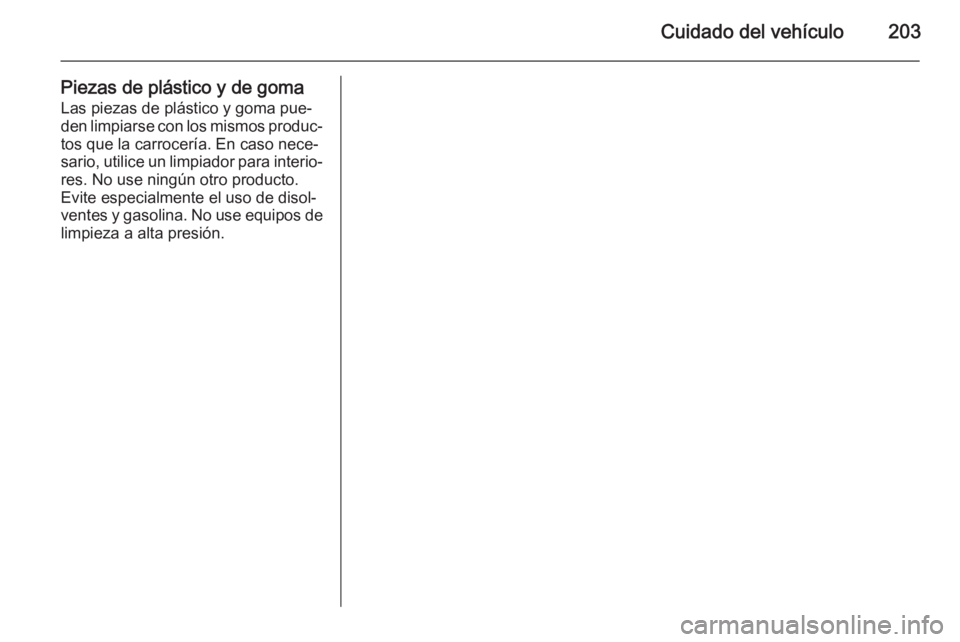

Piezas de plástico y de gomaLas piezas de plástico y goma pue‐
den limpiarse con los mismos produc‐
tos que la carrocería. En caso nece‐
sario, utilice un limpiador para interio‐ res. No use ningún otro producto.
Evite especialmente el uso de disol‐ ventes y gasolina. No use equipos de
limpieza a alta presión.

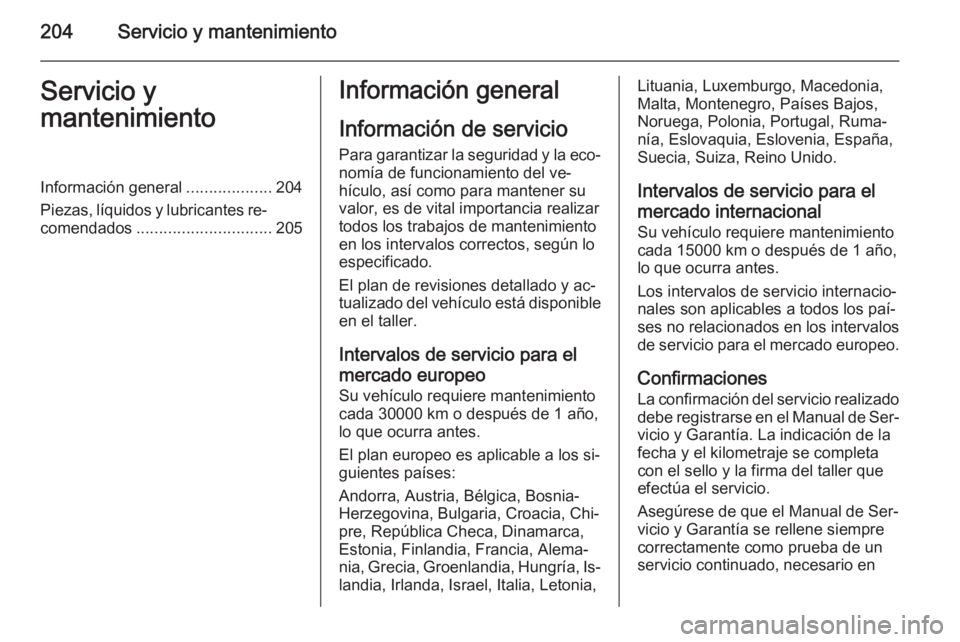

204Servicio y mantenimientoServicio y
mantenimientoInformación general ...................204
Piezas, líquidos y lubricantes re‐ comendados .............................. 205Información general
Información de servicio
Para garantizar la seguridad y la eco‐
nomía de funcionamiento del ve‐
hículo, así como para mantener su
valor, es de vital importancia realizar
todos los trabajos de mantenimiento
en los intervalos correctos, según lo
especificado.
El plan de revisiones detallado y ac‐
tualizado del vehículo está disponible en el taller.
Intervalos de servicio para el
mercado europeo Su vehículo requiere mantenimiento
cada 30000 km o después de 1 año, lo que ocurra antes.
El plan europeo es aplicable a los si‐
guientes países:
Andorra, Austria, Bélgica, Bosnia- Herzegovina, Bulgaria, Croacia, Chi‐
pre, República Checa, Dinamarca,
Estonia, Finlandia, Francia, Alema‐
nia, Grecia, Groenlandia, Hungría, Is‐
landia, Irlanda, Israel, Italia, Letonia,Lituania, Luxemburgo, Macedonia,
Malta, Montenegro, Países Bajos,
Noruega, Polonia, Portugal, Ruma‐
nía, Eslovaquia, Eslovenia, España,
Suecia, Suiza, Reino Unido.
Intervalos de servicio para el
mercado internacional
Su vehículo requiere mantenimiento
cada 15000 km o después de 1 año,
lo que ocurra antes.
Los intervalos de servicio internacio‐
nales son aplicables a todos los paí‐
ses no relacionados en los intervalos de servicio para el mercado europeo.
Confirmaciones
La confirmación del servicio realizado debe registrarse en el Manual de Ser‐ vicio y Garantía. La indicación de la
fecha y el kilometraje se completa
con el sello y la firma del taller que
efectúa el servicio.
Asegúrese de que el Manual de Ser‐
vicio y Garantía se rellene siempre correctamente como prueba de un
servicio continuado, necesario en

Servicio y mantenimiento205
caso de reclamaciones de garantía o
cortesía y beneficioso al vender el ve‐ hículo.
Intervalo de servicio fijo
Al conectar el encendido, aparece
InSP durante unos 10 segundos en la
indicación de servicio para recordarle
cuándo se debe realizar la próxima
inspección del vehículo. Haga reali‐
zar los trabajos de servicio pendien‐
tes en un taller antes de una semana o 500 km (lo que ocurra antes).
Intervalo de servicio flexible
El intervalo de servicio se basa en va‐ rios parámetros dependiendo del uso y se calcula usando dichos paráme‐tros.
Si es inferior a 1500 km, aparecerá
InSP con una distancia restante de
1000 km al conectar y desconectar el
encendido. Si quedan menos de
1000 km, aparece InSP durante va‐
rios segundos. Haga realizar los tra‐ bajos de servicio pendientes en un
taller antes de una semana o
500 km (lo que ocurra antes).Indicación del kilometraje restante:
1. Desconecte el encendido.
2. Pulse brevemente el botón de ajuste del cuentakilómetros par‐
cial. Se muestra la lectura del
cuentakilómetros.
3. Mantenga pulsado el botón de ajuste durante unos 2 segundos.
Aparece InSP y el kilometraje res‐
tante.Piezas, líquidos y
lubricantes
recomendados
Líquidos y lubricantes
recomendados
Use sólo productos que cumplan con
las especificaciones recomendadas.
Los daños que resultan del uso de
productos que incumplen con estas
especificaciones no están cubiertos por la garantía.9 Advertencia
Los líquidos, lubricantes y com‐
bustibles son peligrosos y pueden ser tóxicos. Deben manipularse
con cuidado. Preste atención a la
información que figura en los en‐
vases.
Aceite del motor
El aceite de motor se identifica por su calidad y su viscosidad. La calidad es
más importante que la viscosidad a la
hora de seleccionar qué aceite de

206Servicio y mantenimiento
motor se va a usar. La calidad del
aceite garantiza, por ejemplo, la lim‐
pieza del motor, la protección contra
el desgaste y el control del envejeci‐
miento del aceite, mientras que el
grado de viscosidad informa sobre la
fluidez del aceite en función de la
temperatura.
Dexos es la calidad de aceite más re‐ ciente y ofrece una protección óptima
para motores de gasolina y diésel. Si
no está disponible, deben utilizarse
aceites de motor de las otras calida‐
des indicadas. Las recomendaciones para los motores de gasolina también
son válidas para los motores de gas
natural comprimido (CNG), gas li‐
cuado del petróleo (GLP) y etanol
(E85).
Seleccione el aceite de motor apro‐
piado basándose en su calidad y en
la temperatura ambiente mínima
3 210.Reposición del aceite de motor
Se pueden mezclar aceites de motor
de diferentes fabricantes y marcas,
siempre que cumplan los requisitos
de calidad y viscosidad del aceite de motor.
Se prohíbe el uso de aceite de motor con calidad ACEA A1/B1 o A5/B5 so‐
lamente, ya que se pueden ocasionar
daños en el motor a largo plazo en
determinadas condiciones de funcio‐
namiento.
Seleccione el aceite de motor apro‐
piado basándose en su calidad y en
la temperatura ambiente mínima
3 210.
Aditivos adicionales para el aceite de motor
El uso de aditivos para el aceite de
motor podría causar daños y anular la garantía.
Grados de viscosidad del aceite de
motor
El grado de viscosidad SAE informa
sobre la fluidez del aceite.El aceite multigrado se identifica me‐
diante dos cifras, p. ej., SAE 5W-30.
La primera cifra, seguida por una W,
indica la viscosidad a bajas tempera‐
turas y la segunda cifra indica la vis‐
cosidad a altas temperaturas.
Seleccione el grado de viscosidad
apropiado en función de la tempera‐
tura ambiente mínima 3 210.
Todos los grados de viscosidad reco‐
mendados son adecuados para tem‐
peraturas ambiente altas.
Refrigerante y anticongelanteUtilice sólo refrigerante de larga du‐
ración (LLC) sin silicatos.
El sistema se llena en fábrica con re‐ frigerante que ofrece una excelente
protección anticorrosiva y anticonge‐
lante hasta unos -28 °C. Esta con‐
centración debería mantenerse du‐
rante todo el año. El uso de aditivos
para el refrigerante, destinados a
ofrecer protección adicional contra la
corrosión o a sellar fugas menores,
puede causar problemas de funcio‐
namiento. El fabricante no se hace

Servicio y mantenimiento207
responsable de las consecuencias
del uso de aditivos para el refrige‐
rante.
Líquido de frenos y embrague Utilice sólo líquido de frenos de alto
rendimiento homologado para su ve‐
hículo, acuda a su taller.
Con el tiempo, el líquido de frenos
absorbe humedad que reduce la efi‐ cacia del sistema de frenos. Por eso
se debe sustituir el líquido de frenos en el intervalo especificado.
El líquido de frenos debe guardarse en un envase cerrado para evitar laabsorción de agua.
Asegúrese de que el líquido de frenos
no se contamine.

208Datos técnicosDatos técnicosIdentificación del vehículo.........208
Datos del vehículo .....................210Identificación del
vehículo
Número de identificación
del vehículo
El número de identificación del ve‐
hículo está estampado en la placa de características y en el panel del piso, debajo de la cubierta del piso, visible
bajo una tapa.
El número de identificación del ve‐ hículo también puede ir estampado
en el tablero de instrumentos, visible
a través del parabrisas.
