OPEL ZAFIRA B 2014 Manuale di uso e manutenzione (in Italian)
Manufacturer: OPEL, Model Year: 2014, Model line: ZAFIRA B, Model: OPEL ZAFIRA B 2014Pages: 229, PDF Dimensioni: 7.92 MB

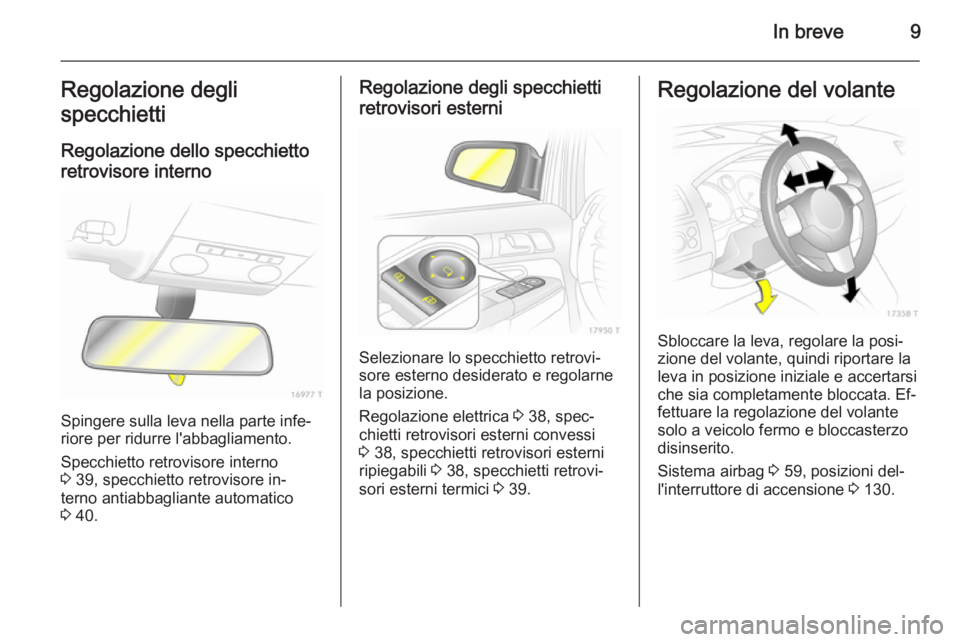

Page 11 of 229
In breve9Regolazione degli
specchietti
Regolazione dello specchietto
retrovisore interno
Spingere sulla leva nella parte infe‐
riore per ridurre l'abbagliamento.
Specchietto retrovisore interno
3 39, specchietto retrovisore in‐
terno antiabbagliante automatico
3 40.
Regolazione degli specchietti
retrovisori esterni
Selezionare lo specchietto retrovi‐
sore esterno desiderato e regolarne
la posizione.
Regolazione elettrica 3 38, spec‐
chietti retrovisori esterni convessi
3 38, specchietti retrovisori esterni
ripiegabili 3 38, specchietti retrovi‐
sori esterni termici 3 39.
Regolazione del volante
Sbloccare la leva, regolare la posi‐
zione del volante, quindi riportare la
leva in posizione iniziale e accertarsi che sia completamente bloccata. Ef‐
fettuare la regolazione del volante
solo a veicolo fermo e bloccasterzo
disinserito.
Sistema airbag 3 59, posizioni del‐
l'interruttore di accensione 3 130.

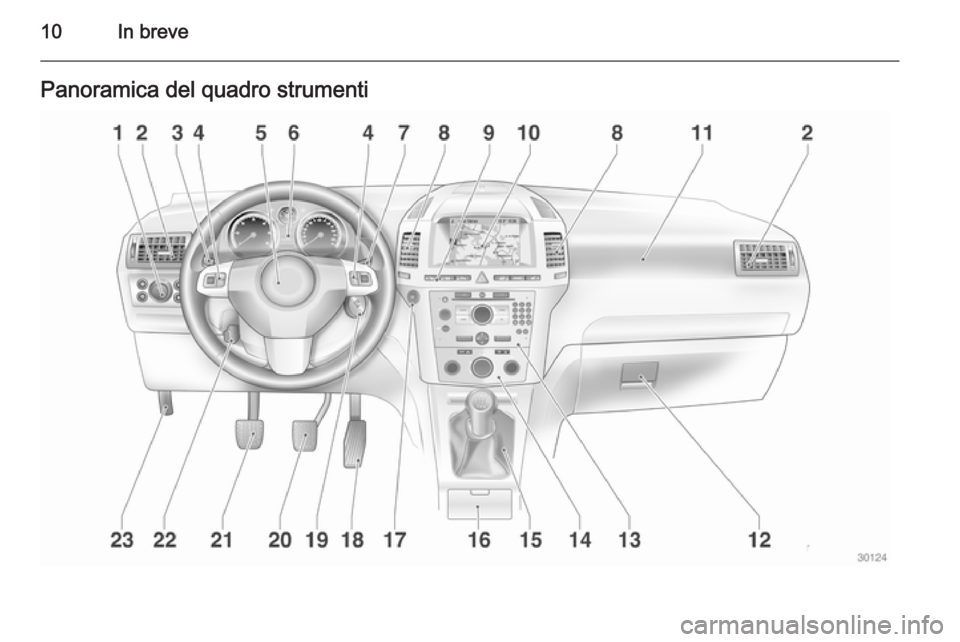

Page 12 of 229
10In brevePanoramica del quadro strumenti

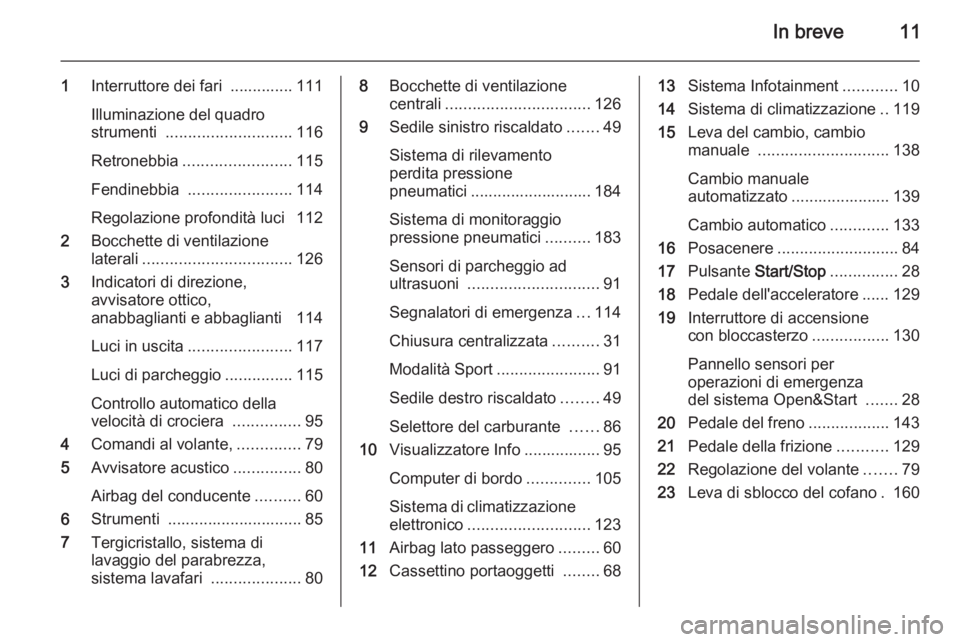

Page 13 of 229
In breve11
1Interruttore dei fari .............. 111
Illuminazione del quadro
strumenti ............................ 116
Retronebbia ........................ 115
Fendinebbia ....................... 114
Regolazione profondità luci 112
2 Bocchette di ventilazione
laterali ................................. 126
3 Indicatori di direzione,
avvisatore ottico,
anabbaglianti e abbaglianti 114
Luci in uscita ....................... 117
Luci di parcheggio ...............115
Controllo automatico della
velocità di crociera ...............95
4 Comandi al volante, ..............79
5 Avvisatore acustico ...............80
Airbag del conducente ..........60
6 Strumenti .............................. 85
7 Tergicristallo, sistema di
lavaggio del parabrezza,
sistema lavafari ....................808Bocchette di ventilazione
centrali ................................ 126
9 Sedile sinistro riscaldato .......49
Sistema di rilevamento
perdita pressione
pneumatici ........................... 184
Sistema di monitoraggio
pressione pneumatici ..........183
Sensori di parcheggio ad
ultrasuoni ............................. 91
Segnalatori di emergenza ...114
Chiusura centralizzata ..........31
Modalità Sport .......................91
Sedile destro riscaldato ........49
Selettore del carburante ......86
10 Visualizzatore Info ................. 95
Computer di bordo ..............105
Sistema di climatizzazione
elettronico ........................... 123
11 Airbag lato passeggero .........60
12 Cassettino portaoggetti ........6813Sistema Infotainment ............10
14 Sistema di climatizzazione ..119
15 Leva del cambio, cambio
manuale ............................. 138
Cambio manuale
automatizzato ...................... 139
Cambio automatico .............133
16 Posacenere ........................... 84
17 Pulsante Start/Stop ...............28
18 Pedale dell'acceleratore ...... 129
19 Interruttore di accensione
con bloccasterzo .................130
Pannello sensori per
operazioni di emergenza
del sistema Open&Start .......28
20 Pedale del freno ..................143
21 Pedale della frizione ...........129
22 Regolazione del volante .......79
23 Leva di sblocco del cofano . 160

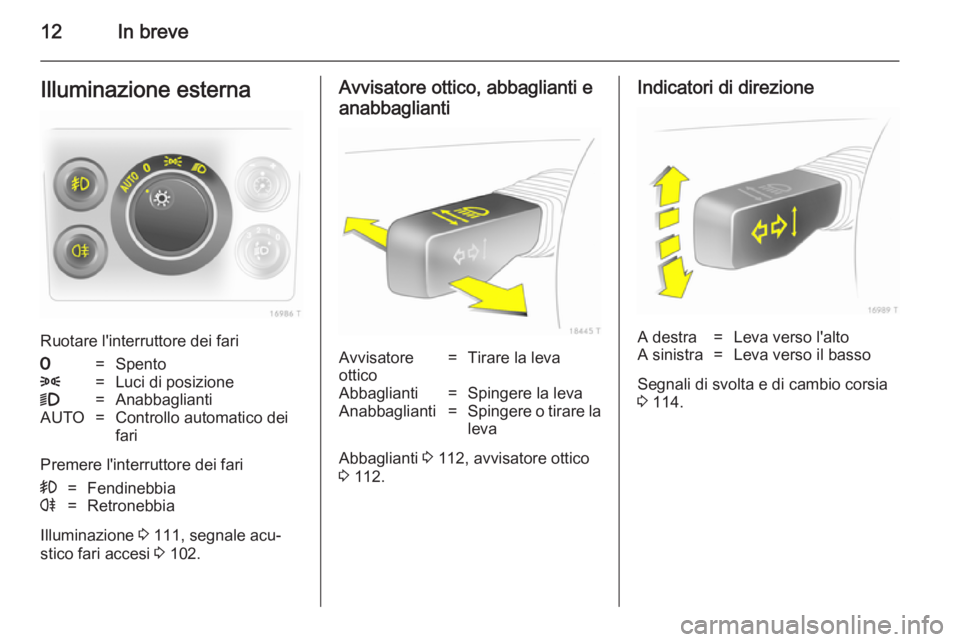

Page 14 of 229
12In breveIlluminazione esterna
Ruotare l'interruttore dei fari
7=Spento8=Luci di posizione9=AnabbagliantiAUTO=Controllo automatico dei
fari
Premere l'interruttore dei fari
>=Fendinebbiar=Retronebbia
Illuminazione 3 111, segnale acu‐
stico fari accesi 3 102.
Avvisatore ottico, abbaglianti e
anabbagliantiAvvisatore
ottico=Tirare la levaAbbaglianti=Spingere la levaAnabbaglianti=Spingere o tirare la
leva
Abbaglianti 3 112, avvisatore ottico
3 112.
Indicatori di direzioneA destra=Leva verso l'altoA sinistra=Leva verso il basso
Segnali di svolta e di cambio corsia
3 114.

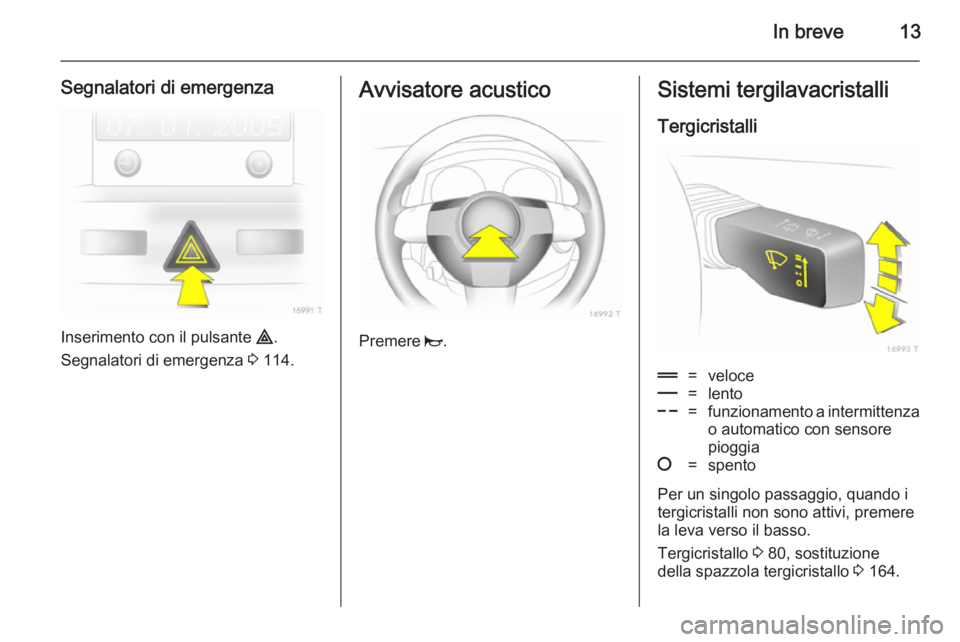

Page 15 of 229
In breve13
Segnalatori di emergenza
Inserimento con il pulsante ¨.
Segnalatori di emergenza 3 114.
Avvisatore acustico
Premere j.
Sistemi tergilavacristalli
Tergicristalli&=veloce%=lento$=funzionamento a intermittenza
o automatico con sensore
pioggia§=spento
Per un singolo passaggio, quando i
tergicristalli non sono attivi, premere
la leva verso il basso.
Tergicristallo 3 80, sostituzione
della spazzola tergicristallo 3 164.

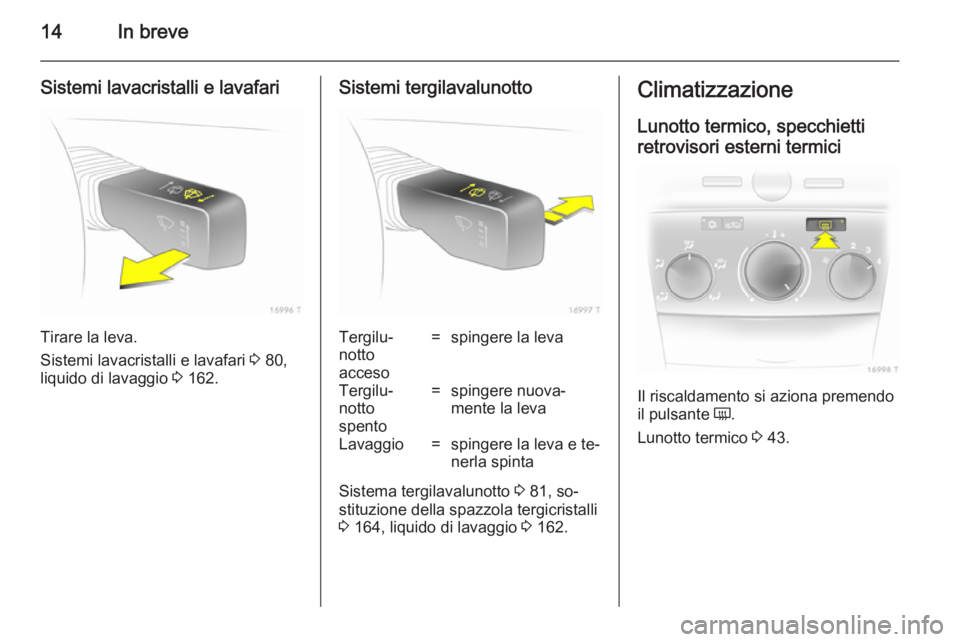

Page 16 of 229
14In breve
Sistemi lavacristalli e lavafari
Tirare la leva.
Sistemi lavacristalli e lavafari 3 80,
liquido di lavaggio 3 162.
Sistemi tergilavalunottoTergilu‐
notto
acceso=spingere la levaTergilu‐
notto
spento=spingere nuova‐
mente la levaLavaggio=spingere la leva e te‐
nerla spinta
Sistema tergilavalunotto 3 81, so‐
stituzione della spazzola tergicristalli 3 164, liquido di lavaggio 3 162.
Climatizzazione
Lunotto termico, specchietti
retrovisori esterni termici
Il riscaldamento si aziona premendo
il pulsante Ü.
Lunotto termico 3 43.

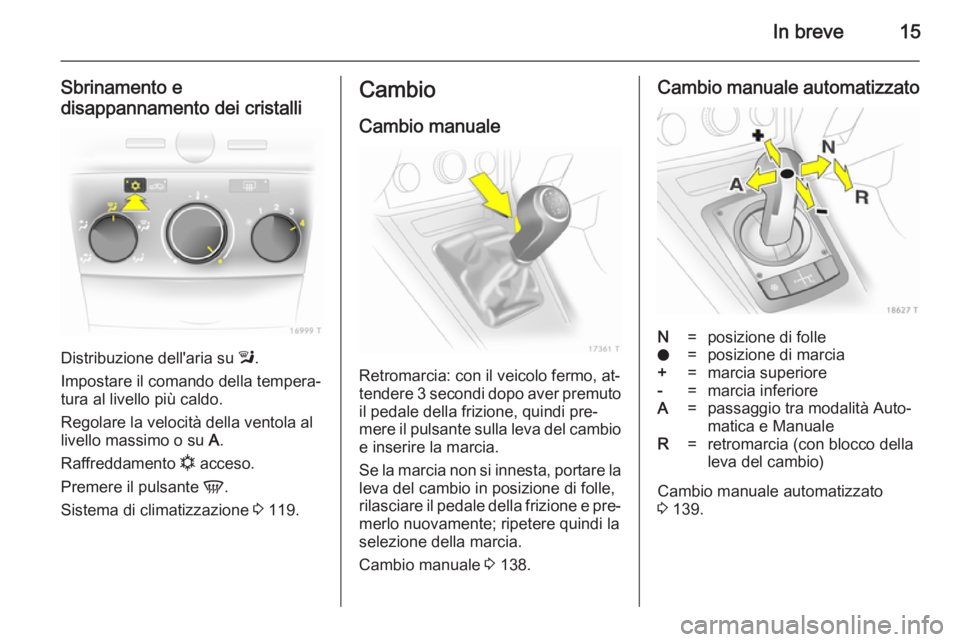

Page 17 of 229
In breve15
Sbrinamento e
disappannamento dei cristalli
Distribuzione dell'aria su l.
Impostare il comando della tempera‐
tura al livello più caldo.
Regolare la velocità della ventola al
livello massimo o su A.
Raffreddamento n acceso.
Premere il pulsante V.
Sistema di climatizzazione 3 119.
Cambio
Cambio manuale
Retromarcia: con il veicolo fermo, at‐
tendere 3 secondi dopo aver premuto
il pedale della frizione, quindi pre‐
mere il pulsante sulla leva del cambio e inserire la marcia.
Se la marcia non si innesta, portare la leva del cambio in posizione di folle,
rilasciare il pedale della frizione e pre‐
merlo nuovamente; ripetere quindi la
selezione della marcia.
Cambio manuale 3 138.
Cambio manuale automatizzatoN=posizione di folleo=posizione di marcia+=marcia superiore-=marcia inferioreA =passaggio tra modalità Auto‐
matica e ManualeR=retromarcia (con blocco della
leva del cambio)
Cambio manuale automatizzato 3 139.

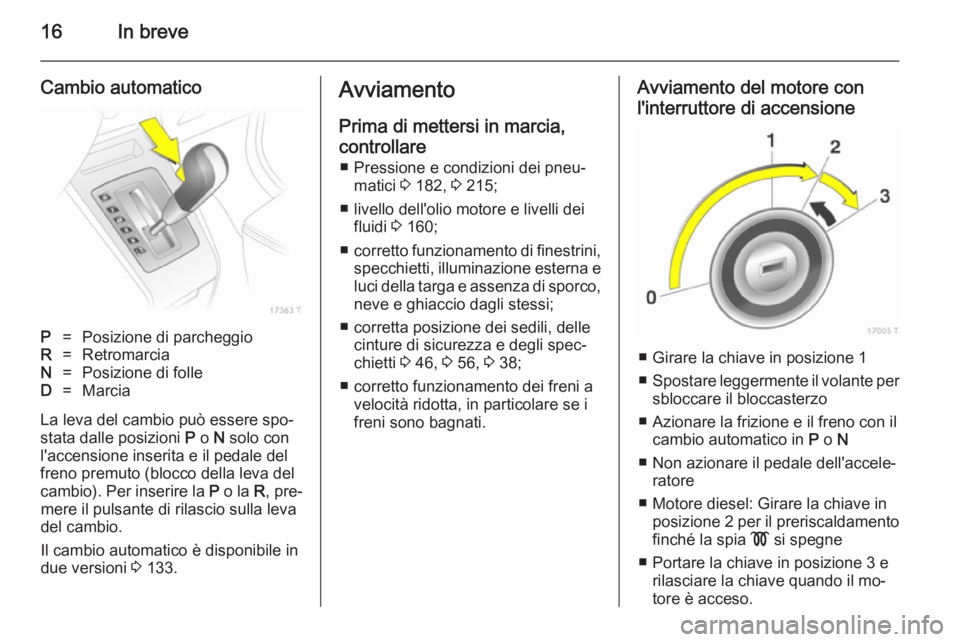

Page 18 of 229
16In breve
Cambio automaticoP=Posizione di parcheggioR=RetromarciaN=Posizione di folleD=Marcia
La leva del cambio può essere spo‐stata dalle posizioni P o N solo con
l'accensione inserita e il pedale del
freno premuto (blocco della leva del
cambio). Per inserire la P o la R, pre‐
mere il pulsante di rilascio sulla leva del cambio.
Il cambio automatico è disponibile in
due versioni 3 133.
Avviamento
Prima di mettersi in marcia,
controllare ■ Pressione e condizioni dei pneu‐ matici 3 182, 3 215;
■ livello dell'olio motore e livelli dei fluidi 3 160;
■ corretto funzionamento di finestrini,
specchietti, illuminazione esterna e
luci della targa e assenza di sporco, neve e ghiaccio dagli stessi;
■ corretta posizione dei sedili, delle cinture di sicurezza e degli spec‐
chietti 3 46, 3 56, 3 38;
■ corretto funzionamento dei freni a velocità ridotta, in particolare se i
freni sono bagnati.Avviamento del motore con
l'interruttore di accensione
■ Girare la chiave in posizione 1
■ Spostare leggermente il volante per
sbloccare il bloccasterzo
■ Azionare la frizione e il freno con il cambio automatico in P o N
■ Non azionare il pedale dell'accele‐ ratore
■ Motore diesel: Girare la chiave in posizione 2 per il preriscaldamento
finché la spia ! si spegne
■ Portare la chiave in posizione 3 e rilasciare la chiave quando il mo‐
tore è acceso.

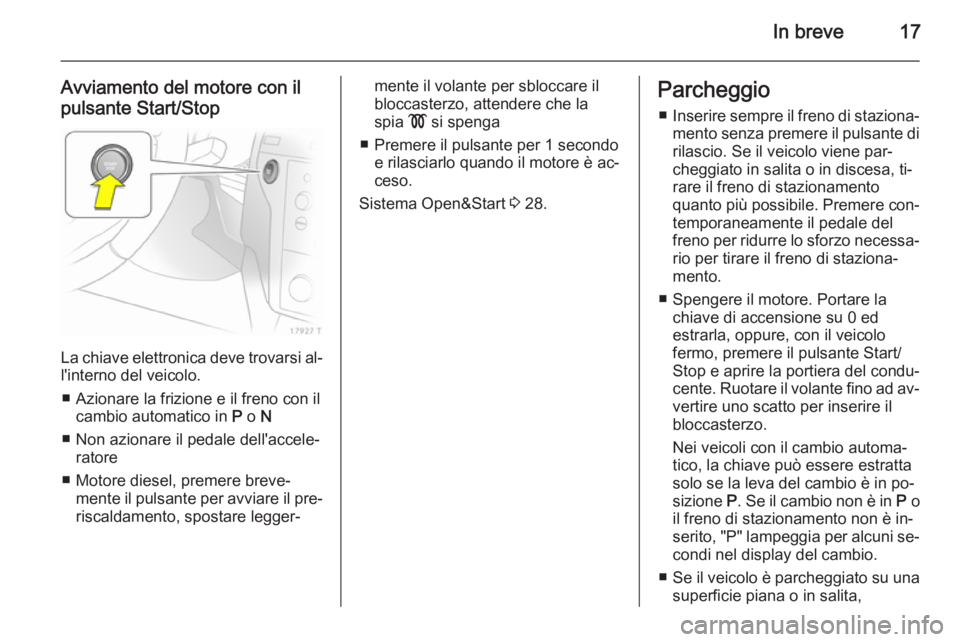

Page 19 of 229
In breve17
Avviamento del motore con il
pulsante Start/Stop
La chiave elettronica deve trovarsi al‐
l'interno del veicolo.
■ Azionare la frizione e il freno con il cambio automatico in P o N
■ Non azionare il pedale dell'accele‐ ratore
■ Motore diesel, premere breve‐ mente il pulsante per avviare il pre‐riscaldamento, spostare legger‐
mente il volante per sbloccare il
bloccasterzo, attendere che la
spia ! si spenga
■ Premere il pulsante per 1 secondo e rilasciarlo quando il motore è ac‐
ceso.
Sistema Open&Start 3 28.Parcheggio
■ Inserire sempre il freno di staziona‐
mento senza premere il pulsante dirilascio. Se il veicolo viene par‐
cheggiato in salita o in discesa, ti‐
rare il freno di stazionamento
quanto più possibile. Premere con‐
temporaneamente il pedale del
freno per ridurre lo sforzo necessa‐ rio per tirare il freno di staziona‐mento.
■ Spengere il motore. Portare la chiave di accensione su 0 ed
estrarla, oppure, con il veicolo
fermo, premere il pulsante Start/
Stop e aprire la portiera del condu‐
cente. Ruotare il volante fino ad av‐
vertire uno scatto per inserire il
bloccasterzo.
Nei veicoli con il cambio automa‐ tico, la chiave può essere estratta
solo se la leva del cambio è in po‐
sizione P. Se il cambio non è in P o
il freno di stazionamento non è in‐
serito, "P" lampeggia per alcuni se‐ condi nel display del cambio.
■ Se il veicolo è parcheggiato su una
superficie piana o in salita,

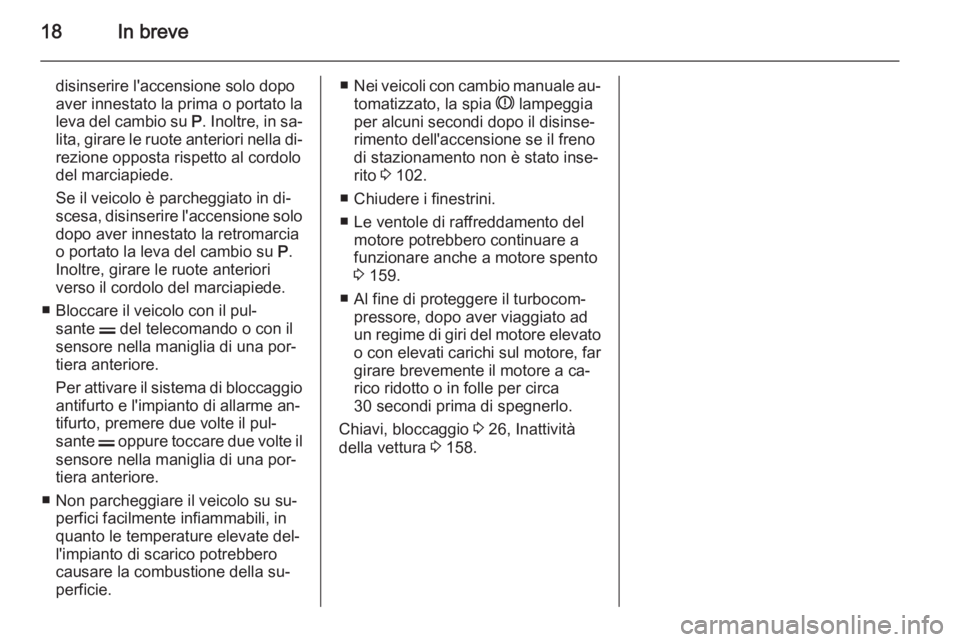

Page 20 of 229
18In breve
disinserire l'accensione solo dopo
aver innestato la prima o portato la
leva del cambio su P. Inoltre, in sa‐
lita, girare le ruote anteriori nella di‐
rezione opposta rispetto al cordolo
del marciapiede.
Se il veicolo è parcheggiato in di‐ scesa, disinserire l'accensione solo dopo aver innestato la retromarcia
o portato la leva del cambio su P.
Inoltre, girare le ruote anteriori
verso il cordolo del marciapiede.
■ Bloccare il veicolo con il pul‐ sante p del telecomando o con il
sensore nella maniglia di una por‐
tiera anteriore.
Per attivare il sistema di bloccaggio
antifurto e l'impianto di allarme an‐ tifurto, premere due volte il pul‐
sante p oppure toccare due volte il
sensore nella maniglia di una por‐
tiera anteriore.
■ Non parcheggiare il veicolo su su‐ perfici facilmente infiammabili, in
quanto le temperature elevate del‐
l'impianto di scarico potrebbero
causare la combustione della su‐
perficie.■ Nei veicoli con cambio manuale au‐
tomatizzato, la spia R lampeggia
per alcuni secondi dopo il disinse‐
rimento dell'accensione se il freno
di stazionamento non è stato inse‐
rito 3 102.
■ Chiudere i finestrini.
■ Le ventole di raffreddamento del motore potrebbero continuare a
funzionare anche a motore spento
3 159.
■ Al fine di proteggere il turbocom‐ pressore, dopo aver viaggiato ad
un regime di giri del motore elevato o con elevati carichi sul motore, far
girare brevemente il motore a ca‐
rico ridotto o in folle per circa
30 secondi prima di spegnerlo.
Chiavi, bloccaggio 3 26, Inattività
della vettura 3 158.
