OPEL ZAFIRA B 2014 Priručnik za vlasnika (in Croatian)

Njega vozila159
■ Dodatne informacije potražite ukorisničkom priručniku.
■ U blizini akumulatora vozila mogu biti prisutni eksplozivni plinovi.
Odzračivanje sustava
napajanja diesel gorivom Ako se spremnik u potpunosti
ispraznio, sustav napajanja diesel
gorivom se mora odzračiti. Uključite
kontakt tri puta, svaki put po
15 sekundi. Zatim pokušajte
pokrenuti motor tijekom maksimalno
40 sekundi. Ponovite ovaj postupak
nakon ne manje od 5 sekundi. Ako se motor ne može pokrenuti, zatražite
pomoć radionice.Zamjena metlica brisača
Servisni položaj brisača vjetrobrana
Isključite kontakt ali ne izvlačite ključ
za pokretanje i ne otvarajte vozačeva
vrata.
Unutar 4 sekunde, pritisnite polugu brisača dolje i pustite je čim su brisači
u okomitom položaju.
Metlice brisača na vjetrobranu
Podignite plugu brisača, pritisnite dva osigurača na poluzi, odspojite metlicu
brisača i uklonite je.

160Njega vozila
Metlica brisača na stražnjem
prozoru
Podignite polugu brisača. Odspojite
metlicu brisača kao što je prikazano
na slici i uklonite je.
Zamjena žarulje
Zamjena sijalice
Isključite kontakt i odgovarajući
prekidač ili zatvorite vrata.
Novu sijalicu držite samo za
podnožje! Ne dodirujte staklo sijalice golim rukama.
Za zamjenu koristite samo sijalicu
istog tipa.
Sijalice na prednjim vanjskim
svjetlima zamjenjuju se kroz otvor u
blatobranu prednjeg kotača:zakrenite
kotače kako bi omogućili pristup,
oslobodite osigurač i uklonite
poklopac.
Za zamjenu sijalica na desnoj strani
prostora motora, odspojite crijevo za
zrak s filtera zraka. Na lijevoj strani,
odspojite priključak kutije s
osiguračima.
Halogena prednja svjetla
Prednja svjetla imaju posebne
sustave za dugo svjetlo 1 (unutrašnje
sijalice) i kratko svjetlo 2 (vanjske
sijalice).

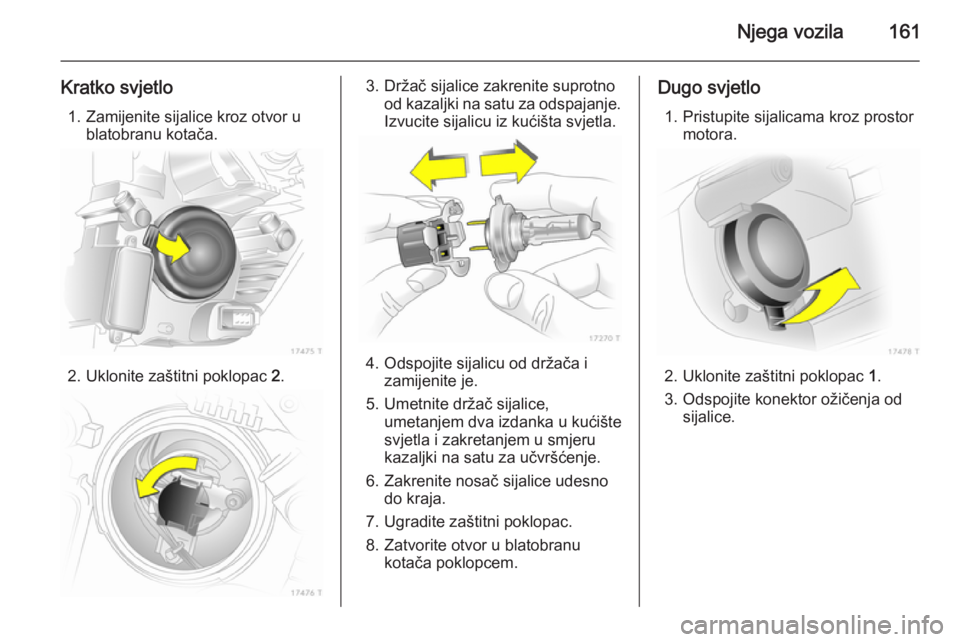

Njega vozila161
Kratko svjetlo1. Zamijenite sijalice kroz otvor u blatobranu kotača.
2. Uklonite zaštitni poklopac 2
.
3. Držač sijalice zakrenite suprotno
od kazaljki na satu za odspajanje.Izvucite sijalicu iz kućišta svjetla.
4. Odspojite sijalicu od držača i zamijenite je.
5. Umetnite držač sijalice, umetanjem dva izdanka u kućište
svjetla i zakretanjem u smjeru
kazaljki na satu za učvršćenje.
6. Zakrenite nosač sijalice udesno do kraja.
7. Ugradite zaštitni poklopac.
8. Zatvorite otvor u blatobranu kotača poklopcem.
Dugo svjetlo
1. Pristupite sijalicama kroz prostor motora.
2. Uklonite zaštitni poklopac 1
.
3. Odspojite konektor ožičenja od sijalice.

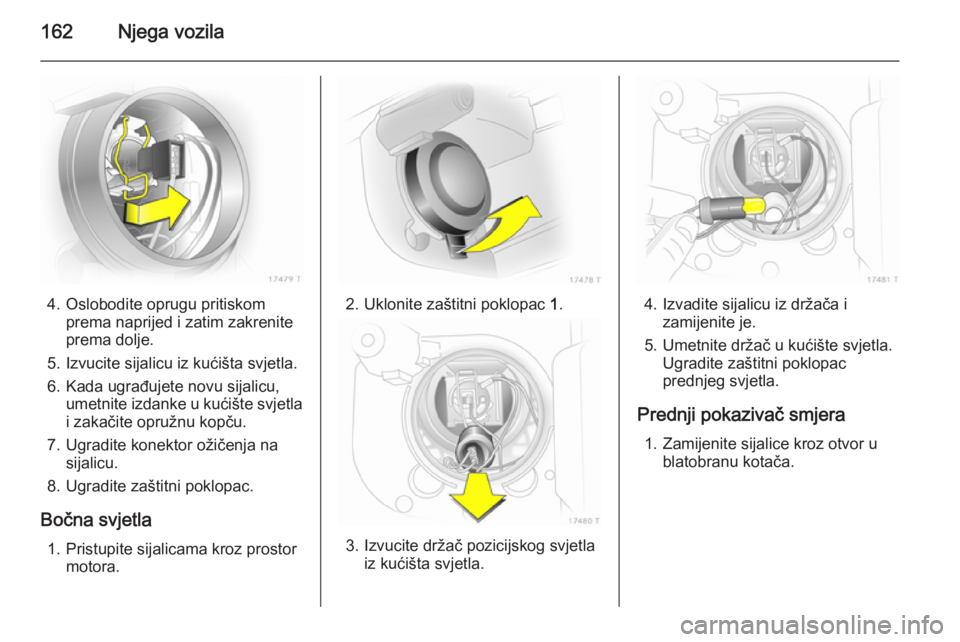

162Njega vozila
4. Oslobodite oprugu pritiskomprema naprijed i zatim zakrenite
prema dolje.
5. Izvucite sijalicu iz kućišta svjetla.
6. Kada ugrađujete novu sijalicu, umetnite izdanke u kućište svjetla
i zakačite opružnu kopču.
7. Ugradite konektor ožičenja na sijalicu.
8. Ugradite zaštitni poklopac.
Bočna svjetla 1. Pristupite sijalicama kroz prostor motora.2. Uklonite zaštitni poklopac 1.
3. Izvucite držač pozicijskog svjetla
iz kućišta svjetla.
4. Izvadite sijalicu iz držača izamijenite je.
5. Umetnite držač u kućište svjetla. Ugradite zaštitni poklopac
prednjeg svjetla.
Prednji pokazivač smjera 1. Zamijenite sijalice kroz otvor u blatobranu kotača.

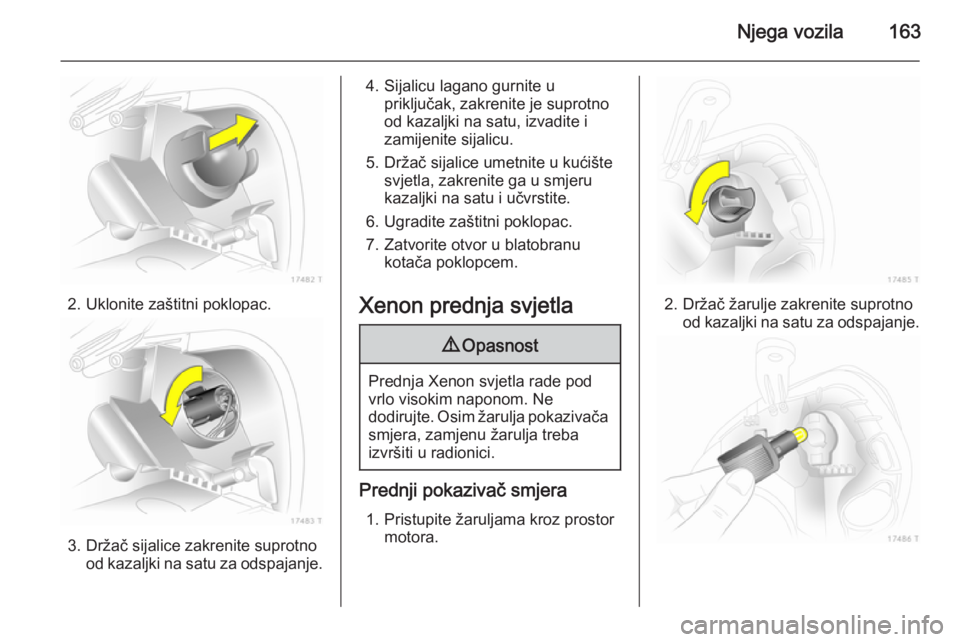

Njega vozila163
2. Uklonite zaštitni poklopac.
3. Držač sijalice zakrenite suprotnood kazaljki na satu za odspajanje.
4. Sijalicu lagano gurnite upriključak, zakrenite je suprotno
od kazaljki na satu, izvadite i
zamijenite sijalicu.
5. Držač sijalice umetnite u kućište svjetla, zakrenite ga u smjeru
kazaljki na satu i učvrstite.
6. Ugradite zaštitni poklopac.
7. Zatvorite otvor u blatobranu kotača poklopcem.
Xenon prednja svjetla9 Opasnost
Prednja Xenon svjetla rade pod
vrlo visokim naponom. Ne
dodirujte. Osim žarulja pokazivača smjera, zamjenu žarulja treba
izvršiti u radionici.
Prednji pokazivač smjera
1. Pristupite žaruljama kroz prostor motora.
2. Držač žarulje zakrenite suprotnood kazaljki na satu za odspajanje.

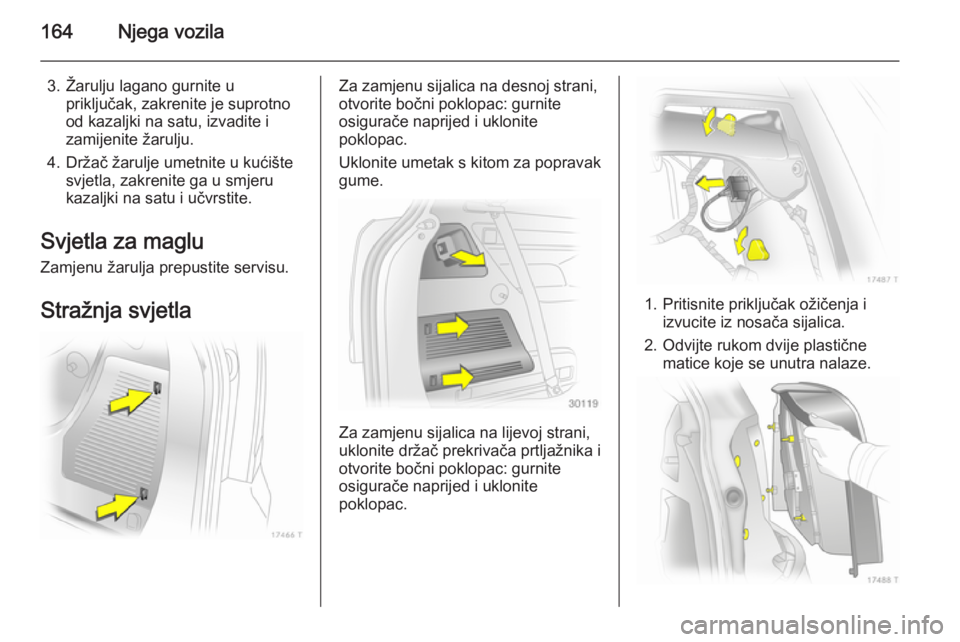

164Njega vozila
3. Žarulju lagano gurnite upriključak, zakrenite je suprotno
od kazaljki na satu, izvadite i
zamijenite žarulju.
4. Držač žarulje umetnite u kućište svjetla, zakrenite ga u smjeru
kazaljki na satu i učvrstite.
Svjetla za maglu
Zamjenu žarulja prepustite servisu.
Stražnja svjetlaZa zamjenu sijalica na desnoj strani,
otvorite bočni poklopac: gurnite
osigurače naprijed i uklonite
poklopac.
Uklonite umetak s kitom za popravak
gume.
Za zamjenu sijalica na lijevoj strani,
uklonite držač prekrivača prtljažnika i otvorite bočni poklopac: gurnite
osigurače naprijed i uklonite
poklopac.
1. Pritisnite priključak ožičenja i izvucite iz nosača sijalica.
2. Odvijte rukom dvije plastične matice koje se unutra nalaze.

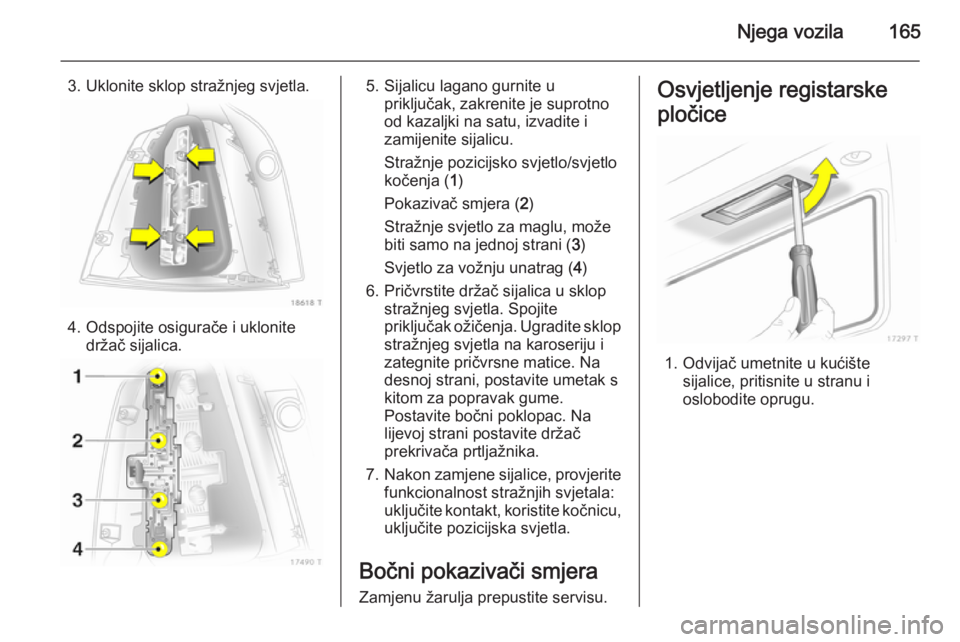

Njega vozila165
3. Uklonite sklop stražnjeg svjetla.
4. Odspojite osigurače i uklonitedržač sijalica.
5. Sijalicu lagano gurnite upriključak, zakrenite je suprotno
od kazaljki na satu, izvadite i
zamijenite sijalicu.
Stražnje pozicijsko svjetlo/svjetlo
kočenja ( 1)
Pokazivač smjera ( 2)
Stražnje svjetlo za maglu, može
biti samo na jednoj strani ( 3)
Svjetlo za vožnju unatrag ( 4)
6. Pričvrstite držač sijalica u sklop stražnjeg svjetla. Spojite
priključak ožičenja. Ugradite sklop
stražnjeg svjetla na karoseriju i
zategnite pričvrsne matice. Na
desnoj strani, postavite umetak s
kitom za popravak gume.
Postavite bočni poklopac. Na
lijevoj strani postavite držač
prekrivača prtljažnika.
7. Nakon zamjene sijalice, provjerite
funkcionalnost stražnjih svjetala:
uključite kontakt, koristite kočnicu,
uključite pozicijska svjetla.
Bočni pokazivači smjera Zamjenu žarulja prepustite servisu.Osvjetljenje registarske
pločice
1. Odvijač umetnite u kućište sijalice, pritisnite u stranu i
oslobodite oprugu.

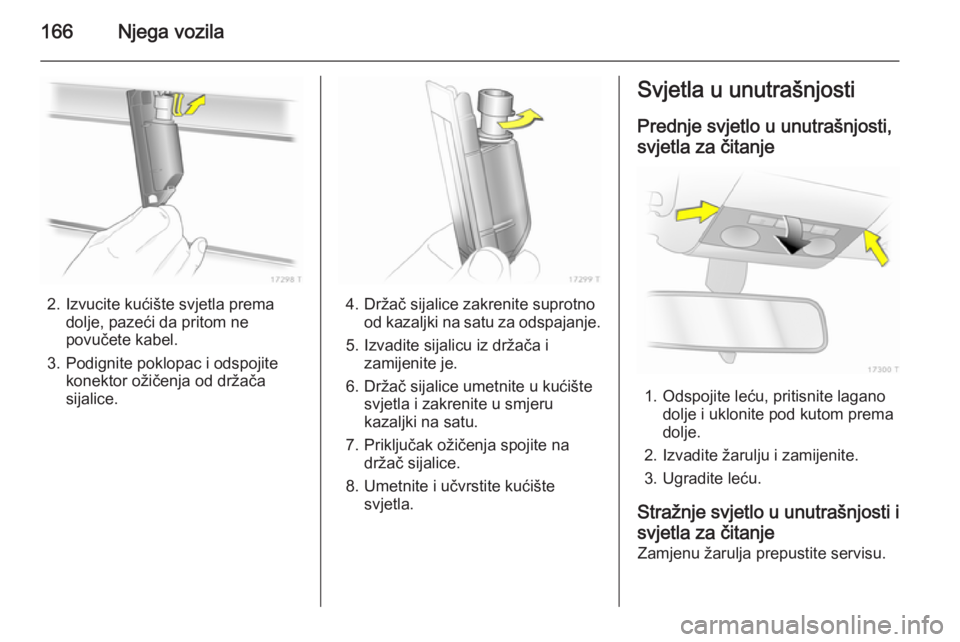

166Njega vozila
2. Izvucite kućište svjetla premadolje, pazeći da pritom ne
povučete kabel.
3. Podignite poklopac i odspojite konektor ožičenja od držača
sijalice.4. Držač sijalice zakrenite suprotno od kazaljki na satu za odspajanje.
5. Izvadite sijalicu iz držača i zamijenite je.
6. Držač sijalice umetnite u kućište svjetla i zakrenite u smjeru
kazaljki na satu.
7. Priključak ožičenja spojite na držač sijalice.
8. Umetnite i učvrstite kućište svjetla.
Svjetla u unutrašnjosti
Prednje svjetlo u unutrašnjosti,svjetla za čitanje
1. Odspojite leću, pritisnite lagano dolje i uklonite pod kutom prema
dolje.
2. Izvadite žarulju i zamijenite.
3. Ugradite leću.
Stražnje svjetlo u unutrašnjosti i svjetla za čitanje Zamjenu žarulja prepustite servisu.

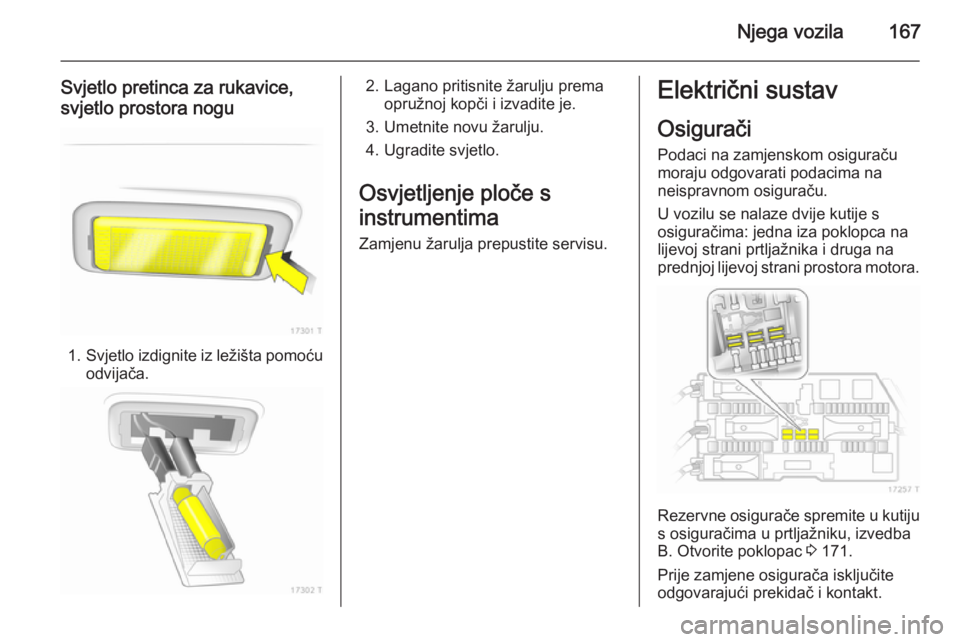

Njega vozila167
Svjetlo pretinca za rukavice,
svjetlo prostora nogu
1. Svjetlo izdignite iz ležišta pomoću
odvijača.
2. Lagano pritisnite žarulju prema opružnoj kopči i izvadite je.
3. Umetnite novu žarulju.
4. Ugradite svjetlo.
Osvjetljenje ploče s
instrumentima Zamjenu žarulja prepustite servisu.Električni sustav
Osigurači Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze dvije kutije s
osiguračima: jedna iza poklopca na
lijevoj strani prtljažnika i druga na
prednjoj lijevoj strani prostora motora.
Rezervne osigurače spremite u kutiju
s osiguračima u prtljažniku, izvedba
B. Otvorite poklopac 3 171.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.

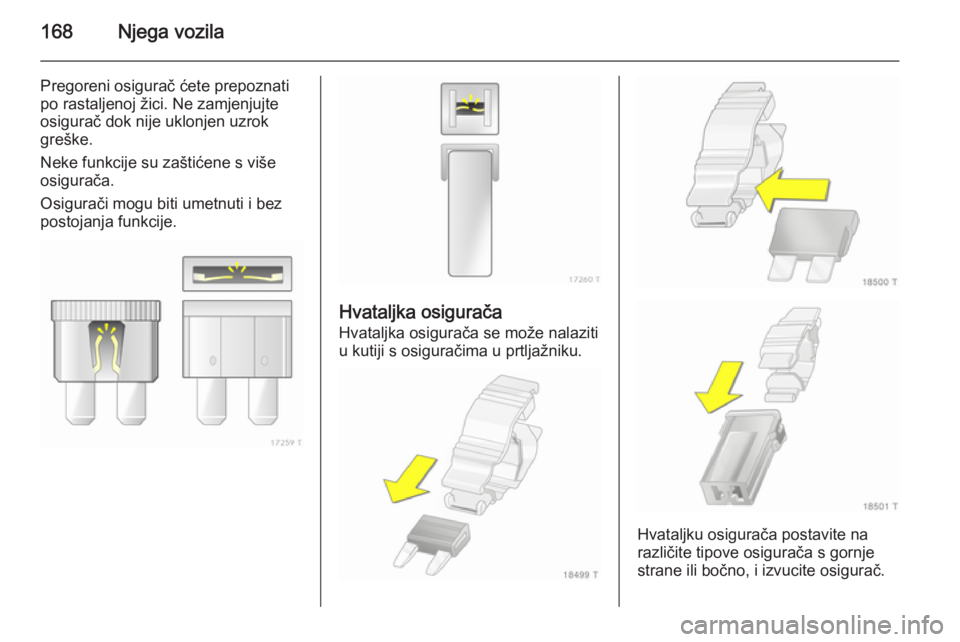

168Njega vozila
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Hvataljka osigurača
Hvataljka osigurača se može nalaziti
u kutiji s osiguračima u prtljažniku.
Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.
