Vožnja i rukovanje149
Za prikolice s malom voznom
stabilnošću i kamp kućice s
dozvoljenom najvećom masom vozila višom od 1300 kg, ne smije se
prekoračiti brzina od 80 km/h;
preporučuje se upotreba
stabilizatora.
U slučaju da je prikolica počela
vijugati, vozite još sporije, ne
pokušavajte korigirati upravljanje i u
nuždi jako zakočite.
Kada vozite na nizbrdici, vozite u
istom stupnju prijenosa kao pri vožnji
na uzbrdici i vozite približno istom
brzinom.
Podesite tlak u gumi na vrijednost navedenu za puno opterećenje
3 208.
Vuča prikolice
Opterećenje prikolice Dopuštena opterećenja prikolice
maksimalne su vrijednosti, koje ovise
o motoru i vozilu i koje se ne smiju
prekoračiti. Stvarno opterećenje
prikolice razlika je između stvarneukupne mase prikolice i stvarnog
vertikalnog opterećenja priključka
kuke, kad je prikolica prikopčana.
Dopuštena opterećenja prikolice za
Vaše vozilo možete pronaći u
dokumentima vozila. Općenito, ona
vrijede do uspona od maksimalno
12 %.
Naznačena opterećenja od prikolice
pri vuči, primjenjiva su samo do
nadmorske visine od 1000 m. S
obzirom da se snaga motora
smanjuje s povećanjem nadmorske
visine smanjuje se i sposobnost
savladavanja uspona, opterećenje pri vuči mora se smanjiti za dodatnih
10% za svakih 1000 m nadmorske
visine više. Pri vožnji na cestama s
malo uspona (manje od 8 % npr.
autoput) nije potrebno smanjiti
maksimalno dozvoljeno opterećenje
prikolice.
Dozvoljena kombinirana masa se ne
smije prekoračiti. Ta masa je
navedena na identifikacijskoj pločici
3 199.Vertikalno opterećenje
priključka Vertikalno opterećenje priključka je
sila kojom prikolica djeluje na kuku. Ono može varirati prema smještaju
tereta kojim opterećujete prikolicu.
Maksimalno dopušteno vertikalno
opterećenje kuke za vuču (75 kg)
naznačeno je na pločici opreme za
vuču i u dokumentima vozila. Uvijek pokušajte postići maksimalno
opterećenje kuke, posebice kod
teških prikolica. Vertikalno
opterećenje priključka kuke nikad ne
smije pasti ispod 25 kg.
Opterećenje stražnje osovine
Kada je prikolica priključena i kad je
vozilo koje vuče potpuno opterećeno, dopušteno opterećenje stražnje
osovine (pogledajte u dokumentima
vozila ili na identifikacijskoj pločici)
može biti premašeno za max 90 kg i dozvoljena masa vozila za 75 kg. Ako je dopušteno opterećenje stražnje
osovine premašeno, ne smije biti
prekoračena brzina od 100 km/h.

150Vožnja i rukovanjeOprema za vučuOprez
Kada ne vučete prikolicu, kuku za
vuču skinite.
Smještaj kuke za vuču
Za otvaranje poklopca, podignite
pokrivač. Podignite, zakrenite i
povucite metalni prsten.
Vrećica s kukom je pričvršćena
gumenom trakom.
Pri ugradnji pazite da je zakretna
poluga kuke za vuču usmjerena
prema gore.
Postavljanje kuke za vuču Ispod udubljenja, povucite poklopac
na odbojniku prema natrag pod malim
kutom.Odspojite i preklopite priključak dolje. Skinite zaštitni poklopac s otvora za
kuku i spremite ga.

Vožnja i rukovanje151
Provjera zategnutosti motke kuke
■ Crvena oznaka na kotačiću morabiti usmjerena prema bijeloj oznacina motki kuke.
■ Zračnost između kotačića i motke kuke mora biti približno
6 milimetara.
■ Ključ mora biti u položaju c ( 1).
U suprotnom, motka kuke se mora
zategnuti prije umetanja:
■ Otključajte motku kuke zakretanjem ključa u položaj c ( 1)
■ Povucite kotačić prema van i
zakrenite do kraja u smjeru kazaljkina satu.
Umetanje motke kuke
Umetnite zategnutu motku kuke u
otvor i snažno gurnite gore dok se ne čuje nasjedanje ("klik").
Kotačić preskače u svoj osnovni
položaj naliježući na motku kuke bez zračnosti.9 Upozorenje
Ne dodirujte kotačić tijekom
umetanja.
Zaključajte motku kuke zakretanjem
ključa u položaj e ( 2) Uklonite ključ i
zatvorite zaštitni poklopac.

152Vožnja i rukovanje
Ušica za uže kočnice u slučaju
otrgnuća
Zakačite uže kočnice za slučaj
otrgnuća na ušicu.
Provjerite da li je motka kuke pravilno postavljena
■ Zelena oznaka na kotačiću mora biti usmjerena prema bijeloj oznacina motki kuke.
■ Između zakretne ručke i motke kuke ne smije biti zračnosti.
■ Motka kuke mora biti učvršćena u otvoru.
■ Motka kuke mora biti zaključana i ključ izvađen.9 Upozorenje
Vuča prikolice je dozvoljena samo
kad je kuka za vuču pravilno
postavljena. Ako se kuka za vuču
ne postavi pravilno, zatražite
pomoć radionice.
Demontaža kuke za vuču
Otvorite zaštitni poklopac i zakrenite
ključ u položaj c ( 1) za otključavanje
motke kuke.
Povucite zakretnu ručku prema van i zakrenite do kraja u smjeru kazaljki
na satu. Izvucite motku kuke prema
dolje.
Umetnite čep u otvor. Preklopite
priključak.
Umetnite poklopac na odbojnik:
Umetnite vodilice poklopca na
odbojnik, najprije s prednje strane a
zatim sa stražnje strane i učvrstite.
Dok to radite poklopac lagano savijte.
Pomoć za stabilnost
prikolice Ako sustav detektira vijugava gibanja,
snaga motora se smanjuje i
kombinacija vozilo/prikolica se
selektivno koči dok vijuganje ne
nestane.
Pomoć za stabilnost prikolice (TSA) je
funkcija elektroničkog programa
stabilnosti (ESP® Plus
) 3 140.

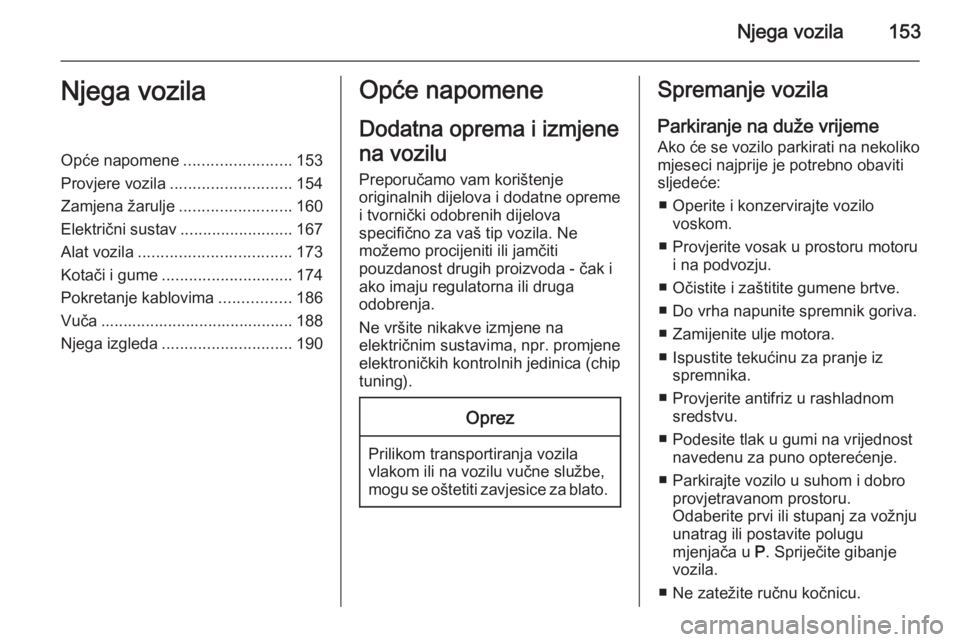

Njega vozila153Njega vozilaOpće napomene........................153
Provjere vozila ........................... 154
Zamjena žarulje .........................160
Električni sustav .........................167
Alat vozila .................................. 173
Kotači i gume ............................. 174
Pokretanje kablovima ................186
Vuča ........................................... 188
Njega izgleda ............................. 190Opće napomene
Dodatna oprema i izmjene
na vozilu
Preporučamo vam korištenje
originalnih dijelova i dodatne opreme
i tvornički odobrenih dijelova
specifično za vaš tip vozila. Ne
možemo procijeniti ili jamčiti
pouzdanost drugih proizvoda - čak i
ako imaju regulatorna ili druga
odobrenja.
Ne vršite nikakve izmjene na
električnim sustavima, npr. promjene
elektroničkih kontrolnih jedinica (chip
tuning).Oprez
Prilikom transportiranja vozila vlakom ili na vozilu vučne službe,
mogu se oštetiti zavjesice za blato.
Spremanje vozila
Parkiranje na duže vrijeme
Ako će se vozilo parkirati na nekoliko
mjeseci najprije je potrebno obaviti
sljedeće:
■ Operite i konzervirajte vozilo voskom.
■ Provjerite vosak u prostoru motoru i na podvozju.
■ Očistite i zaštitite gumene brtve.
■ Do vrha napunite spremnik goriva.
■ Zamijenite ulje motora.
■ Ispustite tekućinu za pranje iz spremnika.
■ Provjerite antifriz u rashladnom sredstvu.
■ Podesite tlak u gumi na vrijednost navedenu za puno opterećenje.
■ Parkirajte vozilo u suhom i dobro provjetravanom prostoru.
Odaberite prvi ili stupanj za vožnju
unatrag ili postavite polugu
mjenjača u P. Spriječite gibanje
vozila.
■ Ne zatežite ručnu kočnicu.

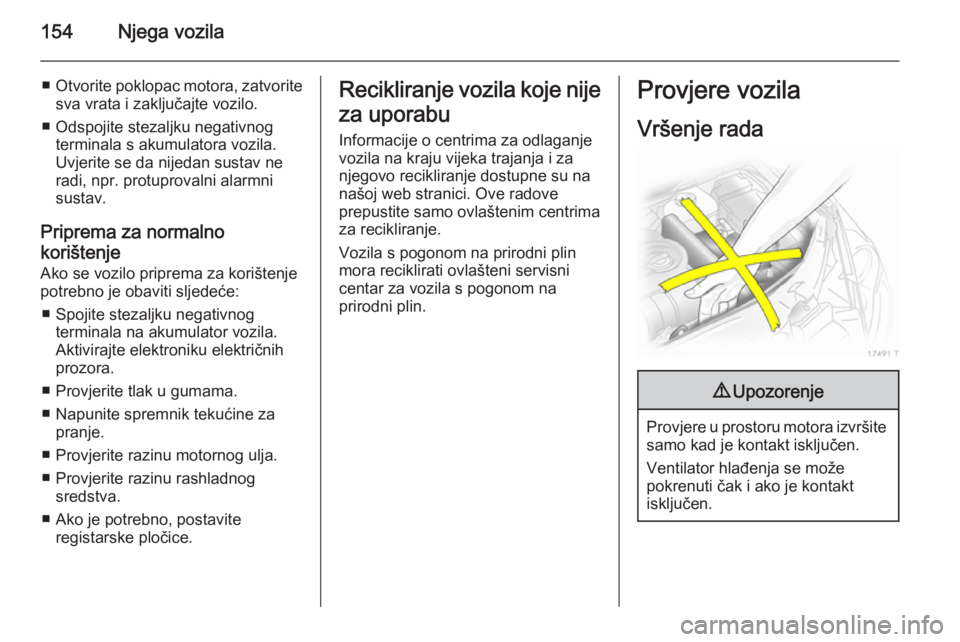

154Njega vozila
■Otvorite poklopac motora, zatvorite
sva vrata i zaključajte vozilo.
■ Odspojite stezaljku negativnog terminala s akumulatora vozila.
Uvjerite se da nijedan sustav ne radi, npr. protuprovalni alarmnisustav.
Priprema za normalno korištenje Ako se vozilo priprema za korištenje
potrebno je obaviti sljedeće:
■ Spojite stezaljku negativnog terminala na akumulator vozila.
Aktivirajte elektroniku električnih
prozora.
■ Provjerite tlak u gumama.
■ Napunite spremnik tekućine za pranje.
■ Provjerite razinu motornog ulja.
■ Provjerite razinu rashladnog sredstva.
■ Ako je potrebno, postavite registarske pločice.Recikliranje vozila koje nije
za uporabu
Informacije o centrima za odlaganje
vozila na kraju vijeka trajanja i za njegovo recikliranje dostupne su na
našoj web stranici. Ove radove
prepustite samo ovlaštenim centrima
za recikliranje.
Vozila s pogonom na prirodni plin
mora reciklirati ovlašteni servisni
centar za vozila s pogonom na
prirodni plin.Provjere vozila
Vršenje rada9 Upozorenje
Provjere u prostoru motora izvršite
samo kad je kontakt isključen.
Ventilator hlađenja se može
pokrenuti čak i ako je kontakt
isključen.

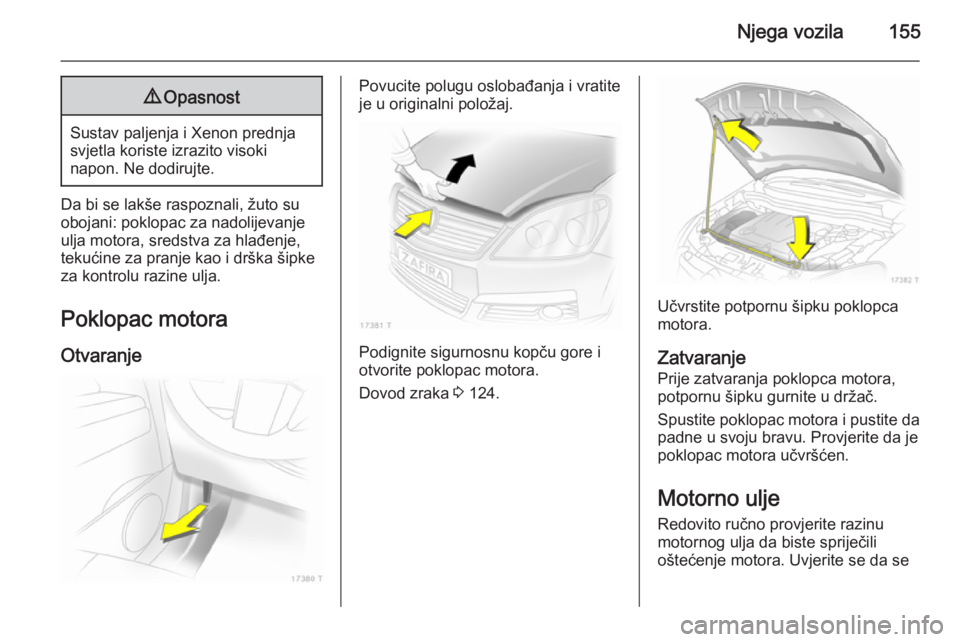

Njega vozila1559Opasnost
Sustav paljenja i Xenon prednja
svjetla koriste izrazito visoki
napon. Ne dodirujte.
Da bi se lakše raspoznali, žuto su
obojani: poklopac za nadolijevanje
ulja motora, sredstva za hlađenje, tekućine za pranje kao i drška šipke
za kontrolu razine ulja.
Poklopac motora Otvaranje
Povucite polugu oslobađanja i vratite
je u originalni položaj.
Podignite sigurnosnu kopču gore i
otvorite poklopac motora.
Dovod zraka 3 124.
Učvrstite potpornu šipku poklopca
motora.
Zatvaranje Prije zatvaranja poklopca motora,
potpornu šipku gurnite u držač.
Spustite poklopac motora i pustite da padne u svoju bravu. Provjerite da je
poklopac motora učvršćen.
Motorno ulje Redovito ručno provjerite razinu
motornog ulja da biste spriječili
oštećenje motora. Uvjerite se da se

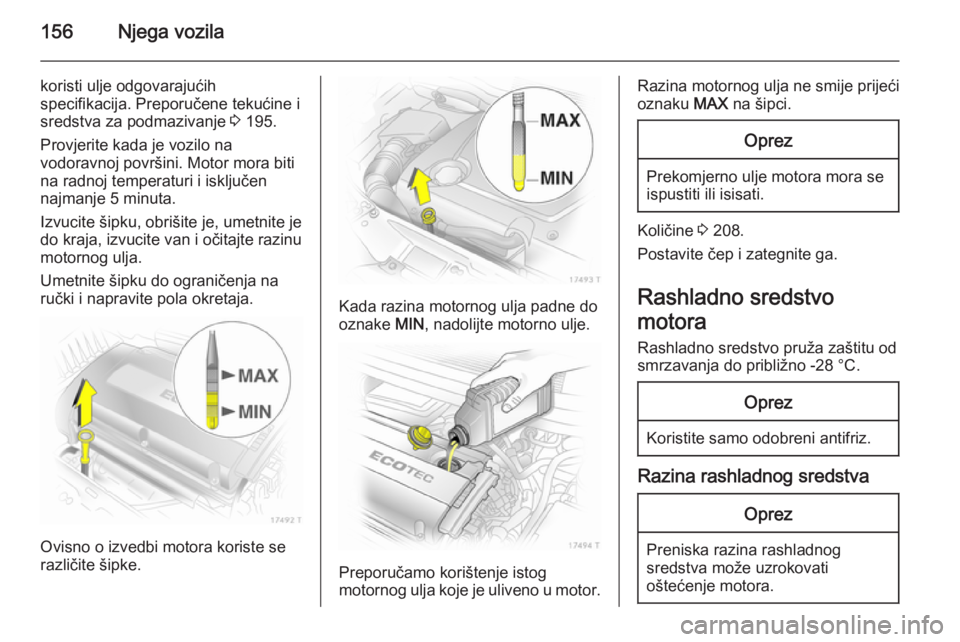

156Njega vozila
koristi ulje odgovarajućih
specifikacija. Preporučene tekućine i
sredstva za podmazivanje 3 195.
Provjerite kada je vozilo na
vodoravnoj površini. Motor mora biti
na radnoj temperaturi i isključen
najmanje 5 minuta.
Izvucite šipku, obrišite je, umetnite je
do kraja, izvucite van i očitajte razinu
motornog ulja.
Umetnite šipku do ograničenja na
ručki i napravite pola okretaja.
Ovisno o izvedbi motora koriste se
različite šipke.
Kada razina motornog ulja padne do
oznake MIN, nadolijte motorno ulje.
Preporučamo korištenje istog
motornog ulja koje je uliveno u motor.
Razina motornog ulja ne smije prijeći
oznaku MAX na šipci.Oprez
Prekomjerno ulje motora mora se
ispustiti ili isisati.
Količine 3 208.
Postavite čep i zategnite ga.
Rashladno sredstvo
motora Rashladno sredstvo pruža zaštitu od
smrzavanja do približno -28 °C.
Oprez
Koristite samo odobreni antifriz.
Razina rashladnog sredstva
Oprez
Preniska razina rashladnog
sredstva može uzrokovati
oštećenje motora.

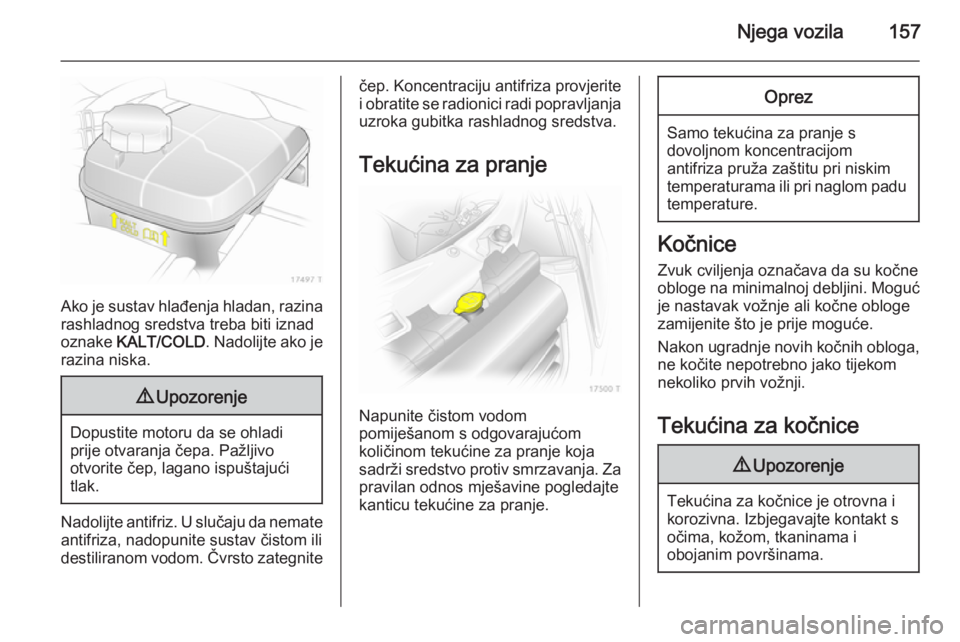

Njega vozila157
Ako je sustav hlađenja hladan, razina
rashladnog sredstva treba biti iznad
oznake KALT/COLD . Nadolijte ako je
razina niska.
9 Upozorenje
Dopustite motoru da se ohladi
prije otvaranja čepa. Pažljivo
otvorite čep, lagano ispuštajući tlak.
Nadolijte antifriz. U slučaju da nemate
antifriza, nadopunite sustav čistom ili
destiliranom vodom. Čvrsto zategnite
čep. Koncentraciju antifriza provjerite
i obratite se radionici radi popravljanja
uzroka gubitka rashladnog sredstva.
Tekućina za pranje
Napunite čistom vodom
pomiješanom s odgovarajućom
količinom tekućine za pranje koja
sadrži sredstvo protiv smrzavanja. Za
pravilan odnos mješavine pogledajte
kanticu tekućine za pranje.
Oprez
Samo tekućina za pranje s
dovoljnom koncentracijom
antifriza pruža zaštitu pri niskim
temperaturama ili pri naglom padu temperature.
Kočnice
Zvuk cviljenja označava da su kočne
obloge na minimalnoj debljini. Moguć
je nastavak vožnje ali kočne obloge zamijenite što je prije moguće.
Nakon ugradnje novih kočnih obloga,
ne kočite nepotrebno jako tijekom
nekoliko prvih vožnji.
Tekućina za kočnice
9 Upozorenje
Tekućina za kočnice je otrovna i
korozivna. Izbjegavajte kontakt s
očima, kožom, tkaninama i
obojanim površinama.

158Njega vozila

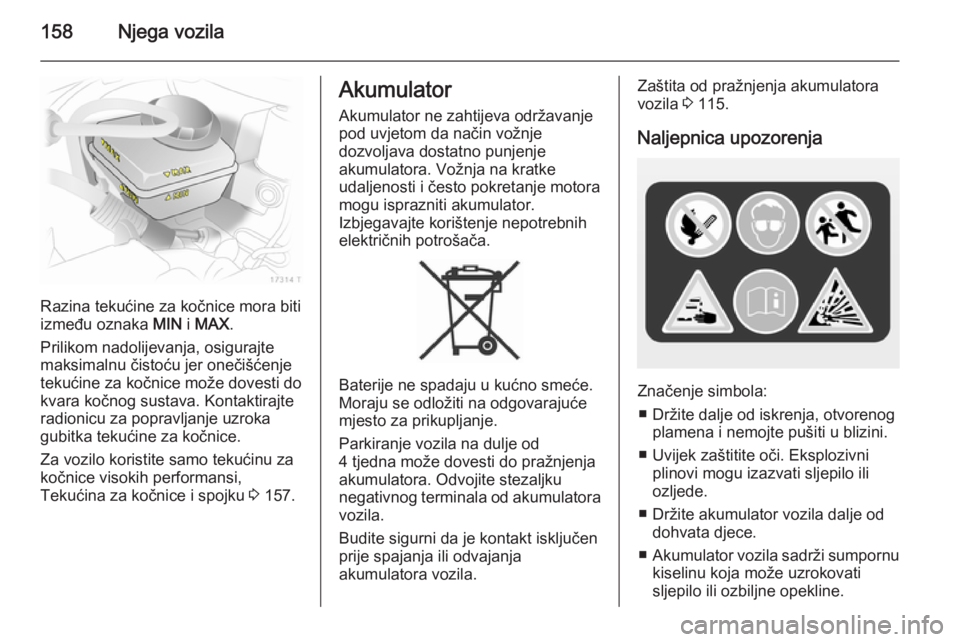

Razina tekućine za kočnice mora biti
između oznaka MIN i MAX .
Prilikom nadolijevanja, osigurajte
maksimalnu čistoću jer onečišćenje
tekućine za kočnice može dovesti do
kvara kočnog sustava. Kontaktirajte
radionicu za popravljanje uzroka
gubitka tekućine za kočnice.
Za vozilo koristite samo tekućinu za
kočnice visokih performansi,
Tekućina za kočnice i spojku 3 157.
Akumulator
Akumulator ne zahtijeva održavanje
pod uvjetom da način vožnje
dozvoljava dostatno punjenje
akumulatora. Vožnja na kratke
udaljenosti i često pokretanje motora
mogu isprazniti akumulator.
Izbjegavajte korištenje nepotrebnih
električnih potrošača.
Baterije ne spadaju u kućno smeće.
Moraju se odložiti na odgovarajuće mjesto za prikupljanje.
Parkiranje vozila na dulje od
4 tjedna može dovesti do pražnjenja
akumulatora. Odvojite stezaljku
negativnog terminala od akumulatora vozila.
Budite sigurni da je kontakt isključen
prije spajanja ili odvajanja
akumulatora vozila.
Zaštita od pražnjenja akumulatora
vozila 3 115.
Naljepnica upozorenja
Značenje simbola: ■ Držite dalje od iskrenja, otvorenog plamena i nemojte pušiti u blizini.
■ Uvijek zaštitite oči. Eksplozivni plinovi mogu izazvati sljepilo ili
ozljede.
■ Držite akumulator vozila dalje od dohvata djece.
■ Akumulator vozila sadrži sumpornu
kiselinu koja može uzrokovati
sljepilo ili ozbiljne opekline.
