Péče o vozidlo169
5. Lehce zatlačte žárovku doobjímky, otočte ji proti směru
hodinových ručiček, vyjměte
a vyměňte žárovku.
Koncové světlo/brzdové světlo ( 1)
Žárovka směrového světla ( 2)
Zadní světlo do mlhy, může být
pouze na jedné straně ( 3)
Světlo zpátečky ( 4)
6. Připojte držák žárovek do sestavy
koncových světel. Připojte
konektor kabeláže. Namontujte
sestavu koncových světel do
karosérie a utáhněte zajišťovací
matice. Na pravé straně
namontujte vložku se soupravou
pro opravu pneumatik. Připojte
boční kryt. Na levé straně připojte držák krytu zavazadlového
prostoru.
7. Po výměně žárovky zkontrolujte koncová světla z hlediska
správné funkce: zapněte
zapalování, použijte brzdu,
zapněte boční světla.Boční ukazatele směru
Žárovky nechte vyměnit v odborném
servisu.
Osvětlení RZ
1. Zasuňte šroubovák do lůžka žárovky, zatlačte ke straně
a uvolněte pružinu.
2. Vyjměte svítilnu směrem dolů. Netahejte za vodiče.
3. Zvedněte jazýček a odpojte konektor kabeláže od držáku
žárovky.

170Péče o vozidlo
4. Otočte držákem žárovky protisměru hodinových ručiček
a odpojte jej.
5. Vyjměte žárovku z držáku a vyměňte žárovku.
6. Vložte držák žárovky do tělesa žárovky a otočte jím ve směru
hodinových ručiček.
7. Připojte konektor kabeláže k držáku žárovky.
8. Vložte lůžko žárovky a zajistěte jej.Osvětlení interiéru
Přední světlo interiéru, lampičky na čtení
1. Odpojte prosvětlovací kryt, mírně jej tlačte dolů a sejměte v úhlu
směrem dolů.
2. Vyjměte žárovku vyměňte ji.
3. Připevněte prosvětlovací kryt.
Zadní světlo interiéru a lampičky na čtení
Žárovky nechte vyměnit v odborném
servisu.
Světlo odkládací schránky
v palubní desce, světlo prostoru
nohou
1. Šroubovákem opatrně vypačte plastový kryt osvětlení.

Péče o vozidlo171
2. Zatlačte lehce žárovku směremk pružině a vyjměte ji.
3. Zasuňte novou žárovku.
4. Namontujte světlo.
Osvětlení panelu přístrojů
Žárovky nechte vyměnit v odborném
servisu.
Elektrická soustava
Pojistky Údaje na náhradní pojistce se musejí
shodovat s údaji na vadné pojistce.
Ve vozidle se nacházejí dvě
pojistkové skříňky: jedna za krytem
na levé straně zavazadlového
prostoru a druhá vlevo vpředu
v motorovém prostoru.
Náhradní pojistky skladujte
v pojistkové skříňce zavazadlového
prostoru, verze B. Otevřete kryt
3 175.
Před výměnou pojistky vypněte
příslušný spínač a zapalování.
Spálenou pojistku poznáte podle
přetaveného drátku. Pojistku
vyměňte pouze v případě, že byla
odstraněna příčina poruchy.
Některé funkce jsou chráněny
několika pojistkami.
Pojistky je také možné zasunout do
pozic, kde není připojena žádná
funkce.

172Péče o vozidlo
Pinzeta na pojistky
Pinzeta na pojistky se může nacházet v pojistkové skříňce v zavazadlovém
prostoru.
Pinzetu na pojistky nasaďte podle
typu pojistky se shora nebo ze strany
a pojistku vytáhněte.
Pojistková skříňka
motorového prostoru
Zasuňte šroubovák do otvoru až
nadoraz a nakloňte jej do stran.
Otevřete kryt nahoru a sejměte jej.
Při opětovném připevňování krytu
nejprve upevněte kryt na levé straně
a poté ho sklopte. Dávejte pozor,
abyste slyšeli kryt zapadnout.
Pojistková skříňka má dvě rozdílná
přiřazení pojistek, a to v závislosti na
variantě pojistkové skříňky
zavazadlového prostoru, 3 175.

Péče o vozidlo173
Přiřazení pojistek ve spojenís pojistkovou skříňkou
zavazadlového prostoru,
verze AČ.Obvod1ABS2ABS3Ventilátor interiéru pro elektro‐
nicky řízenou klimatizaci4Ventilátor interiéru pro systém
topení a klimatizace5Ventilátor chladiče6Ventilátor chladiče7Centrální zamykání8Ostřikovač čelního okna,
ostřikovač zadního okna9Vyhřívání zadního okna,
vyhřívání vnějších zpětných
zrcátek10Diagnostická zásuvkaČ.Obvod11Přístroje12Mobilní telefon, informační
systém, displej13Osvětlení interiéru14Stěrač čelního okna15Stěrač čelního okna16Houkačka, ABS, spínač brzdo‐
vých světel, systém klimatizace17Naftový filtr nebo systém klimati‐
zace18Startér19–20Houkačka21Elektronika motoru22Elektronika motoru23Nastavení sklonu světlometů24Palivové čerpadlo25–

174Péče o vozidlo
Č.Obvod26Elektronika motoru27Topení, klimatizace, snímač
kvality vzduchu28–29Posilovač řízení30Elektronika motoru31Stěrač zadního okna32Spínač brzdových světel33Nastavení sklonu světlometů,
spínač světel, spínač spojky,
sestava přístrojů, modul dveří
řidiče34Řídicí jednotka sloupku řízení35Informační systém36Zapalovač cigaret, přední napá‐
jecí zásuvkaPřiřazení pojistek ve spojení
s pojistkovou skříňkou
zavazadlového prostoru,
verze BČ.Obvod1ABS2ABS3Ventilátor interiéru pro elektro‐
nicky řízenou klimatizaci4Ventilátor interiéru pro systém
topení a klimatizace5Ventilátor chladiče6Ventilátor chladiče7Systém ostřikovačů čelního okna8Houkačka9Systém ostřikovačů světlometů10Nouzové odemykání systému
centrálního zamykání11–12–Č.Obvod13Světlo do mlhy14Stěrač čelního okna15Stěrač čelního okna16Elektronika řídicího modulu,
systém Open&Start, ABS,
spínač brzdových světel17Vyhřívání palivového filtru pro
vznětové motory18Startér19Elektronika převodovky20Klimatizace21Elektronika motoru22Elektronika motoru23Přizpůsobivé přední světlomety,
nastavení sklonu světlometů24Palivové čerpadlo25Elektronika převodovky26Elektronika motoru

Péče o vozidlo175
Č.Obvod27Posilovač řízení28Elektronika převodovky29Elektronika převodovky30Elektronika motoru31Adaptivní přední osvětlení,
nastavení sklonu světlometů32Brzdová soustava, systém klima‐ tizace, spínač spojky33Přizpůsobivé přední světlomety,
nastavení sklonu světlometů,
spínač světel34Řídicí jednotka sloupku řízení35Informační systém36Mobilní telefon, informační
systém, displejPojistková skříňka
v zavazadlovém prostoru
Pojistková skříňka je za krytem.
Zatlačte jisticí výčnělky směrem
dopředu a sejměte kryt.
Za kryt neukládejte žádné předměty.
V závislosti na výbavě existují dvě
různé pojistkové skříňky.
Pojistková skříňka, verze A
Za účelem výměny pojistky stáhněte
příslušné ochranné víčko.
Č.Obvod1Světlo do mlhy2Zadní napájecí zásuvka3Napájecí zásuvka zavazadlo‐
vého prostoru4Světla pro jízdu dozadu5Zadní elektricky ovládaná okna6Klimatizace7Přední elektricky ovládaná okna8Vyhřívání vnějších zpětných
zrcátek

176Péče o vozidlo

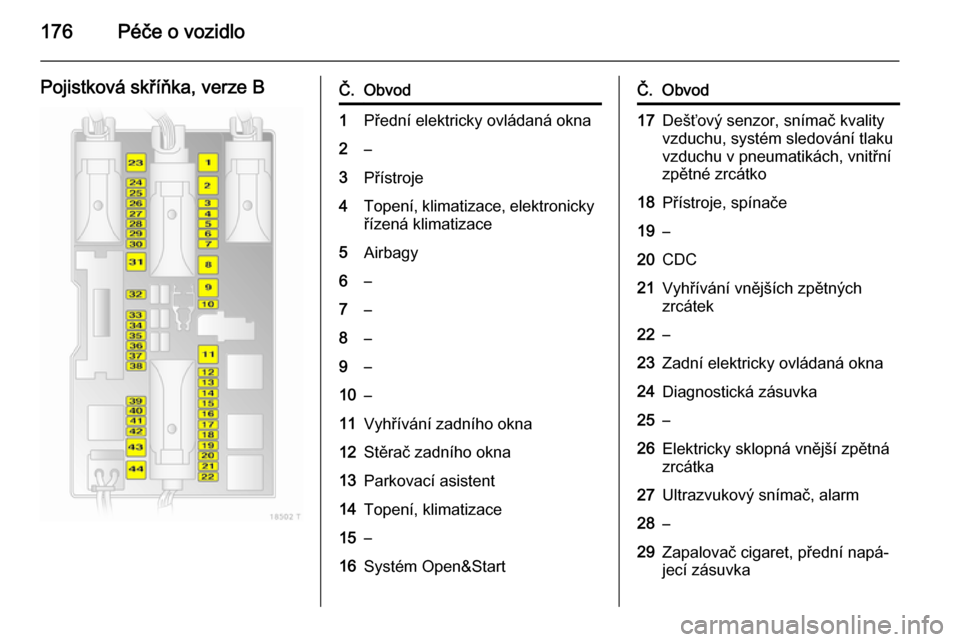

Pojistková skříňka, verze BČ.Obvod1Přední elektricky ovládaná okna2–3Přístroje4Topení, klimatizace, elektronicky
řízená klimatizace5Airbagy6–7–8–9–10–11Vyhřívání zadního okna12Stěrač zadního okna13Parkovací asistent14Topení, klimatizace15–16Systém Open&StartČ.Obvod17Dešťový senzor, snímač kvality
vzduchu, systém sledování tlaku
vzduchu v pneumatikách, vnitřní
zpětné zrcátko18Přístroje, spínače19–20CDC21Vyhřívání vnějších zpětných
zrcátek22–23Zadní elektricky ovládaná okna24Diagnostická zásuvka25–26Elektricky sklopná vnější zpětná
zrcátka27Ultrazvukový snímač, alarm28–29Zapalovač cigaret, přední napá‐
jecí zásuvka

Péče o vozidlo177
Č.Obvod30Zadní napájecí zásuvka31–32–33Systém Open&Start34–35Zadní napájecí zásuvka36Zásuvka pro tažné zařízení37–38Centrální zamykání, vývod 3039Vyhřívání levého sedadla40Vyhřívání pravého sedadla41–42–43–44–Nářadí vozidla

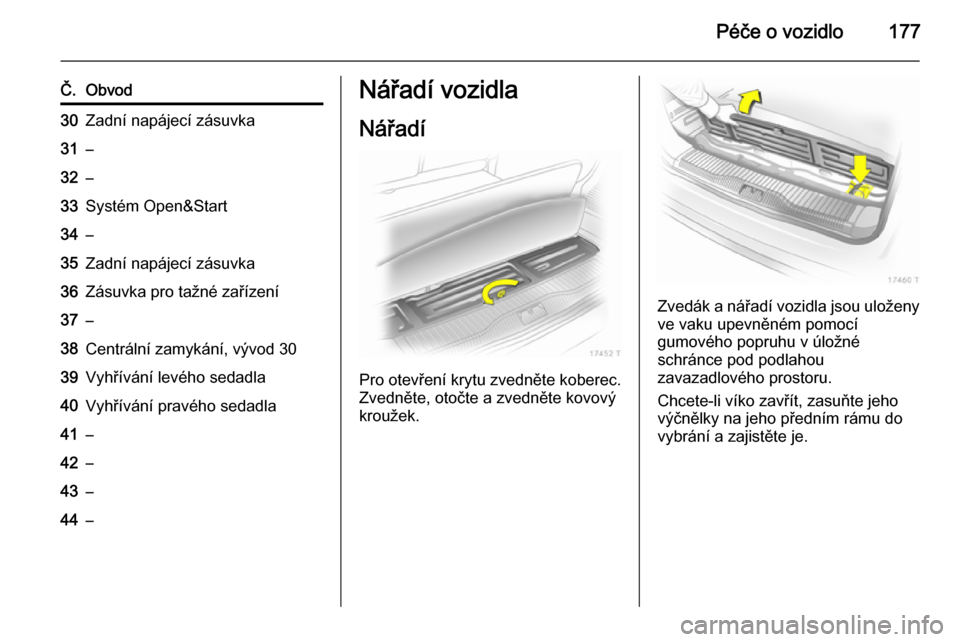

Nářadí
Pro otevření krytu zvedněte koberec.
Zvedněte, otočte a zvedněte kovový
kroužek.
Zvedák a nářadí vozidla jsou uloženy
ve vaku upevněném pomocí
gumového popruhu v úložné
schránce pod podlahou
zavazadlového prostoru.
Chcete-li víko zavřít, zasuňte jeho
výčnělky na jeho předním rámu do
vybrání a zajistěte je.

178Péče o vozidloKola a pneumatikyStav pneumatik a ráfků
Hrany přejíždějte pomalu a pokud
možno kolmo. Přejíždění ostrých
hran může způsobit poškození
pneumatiky a ráfku. Při parkování se
ujistěte, že pneumatiky nejsou opřeny
o hranu obrubníku.
Pravidelně kontrolujte ráfky
z hlediska poškození. V případě
poškození nebo neobvyklého
opotřebení vyhledejte pomoc
v servisu.
Pneumatiky
Pokud je vozidlo vybaveno systémem elektronické stabilizace vozidla, jsou
povoleny pouze pneumatiky rozměrů
225/45 R 17.Zimní pneumatiky
Zimní pneumatiky zvyšují bezpečnost jízdy při teplotách pod 7 °C a proto by
měly být nainstalované na všech
kolech.
Pneumatiky rozměrů 195/65 R 15,
195/60 R 16, 205/55 R 16
a 225/45 R 17 lze používat jako zimní
pneumatiky.
Pneumatiky rozměru 205/50 R 17 se
musí používat pouze jako zimní
pneumatiky.
Pneumatiky rozměrů 225/40 R 18 1)
,
225/40 ZR 18 a 235/35 R 19 nesmíte používat jako zimní pneumatiky.
Zimní pneumatiky se smějí použít pouze na voze Zafira OPC na
speciálních kolech z lehké slitiny schválených firmou Opel.
Zimní pneumatiky run-flat se smějí
použít pouze na kolech z lehké slitiny schválených výrobním závodem.V souladu s předpisy dané země
přilepte nálepku s maximální
povolenou rychlostí do zorného pole
řidiče.
Pneumatiky run-flat Pneumatiky run-flat mají zesílené,
samonosné bočnice, které zajišťují,
že pneumatiky vždy mají určitou
ovladatelnost, i když v nich není
žádný tlak.
Pneumatiky run-flat jsou povoleny
pouze u vozidel se systémem
elektronické stabilizace vozidla
a systémem sledování tlaku vzduchu
v pneumatikách nebo systémem
detekce úniku vzduchu.Výstraha
Tlak vzduchu v pneumatikách
kontrolujte pravidelně i v případě, že jsou instalovány pneumatiky
run-flat.
1) Zafira OPC: Přípustné jako zimní pneumatiky bez sněhových řetězů.
