PEUGEOT 107 2012 Instrukcja obsługi (in Polish)

9
79 Informacje praktyczne

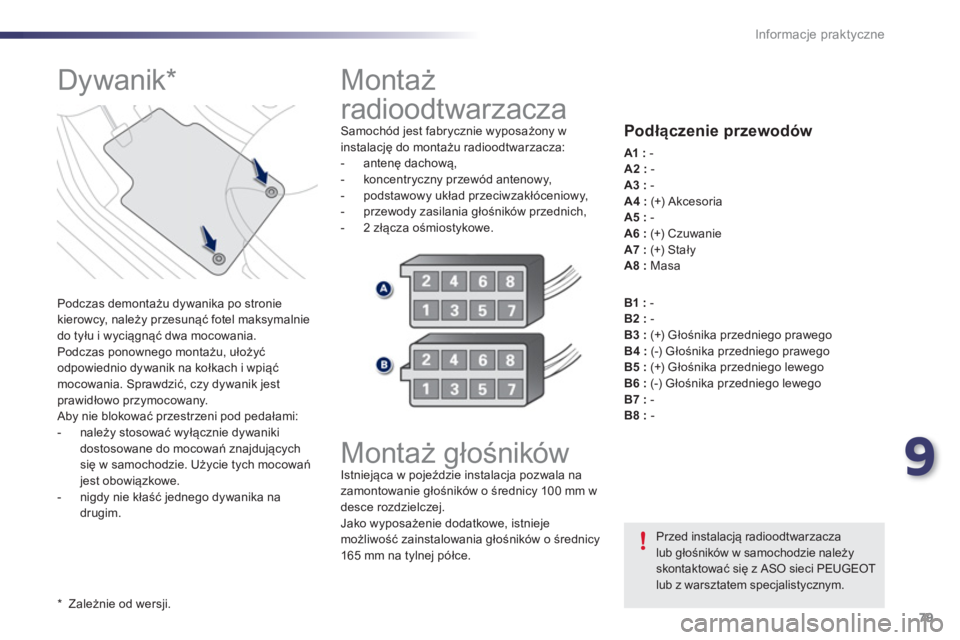

Montaż
radioodtwarzacza
Samochód jest fabrycznie wyposażony w instalację do montażu radioodtwarzacza:
- antenÄ™ dachowÄ…,
- koncentr
yczny przewód antenowy,
- podstawowy układ przeciwzakłóceniowy,
- przewody zasilania głośników przednich,
- 2 złącza ośmiostykowe.






Montaż głośników Istniejąca w pojeździe instalacja pozwala na zamontowanie głośników o średnicy 100 mm w
desce rozdzielczej.
Jako w
yposażenie dodatkowe, istnieje
możliwość zainstalowania głośników o średnicy165 mm na tylnej półce.


Podłączenie przewodów
A1 :
-
A2 :-
A3 :-A4 : (+) AkcesoriaA5 :-A6 :(+) Czuwanie
A7 :(+) Stały
A8 : Masa

Podczas demontażu dywanika po stronie
kierowcy, należy przesunąć fotel maksymalnie
do tyłu i wyciągnąć dwa mocowania.
Podczas ponownego montażu, ułożyü
odpowiednio dywanik na kołkach i wpiąć mocowania. Sprawdzić, czy dywanik jestprawidłowo przymocowany.
Aby nie blokować przestrzeni pod pedałami:


- należy stosować wyłącznie dywaniki
dostosowane do mocowań znajdujących się w samochodzie. Użycie tych mocowań jest obowiązkowe.

- nigdy nie kłaść jednego dywanika na
drugim.

*
Zależnie od wers
ji. B1
:-
B2 : -
B3 :(+) Głośnika przedniego prawego
B4 :(-) Głośnika przedniego prawego
B5 :(+) Głośnika przedniego lewego
B6 : (-) Głośnika przedniego lewegoB7 :-B8 :-






Dywanik *
Przed instalacją radioodtwarzaczalub głośników w samochodzie należy skontaktować się z ASO sieci PEUGEOT lub z warsztatem specjalistycznym.

80Informacje praktyczne

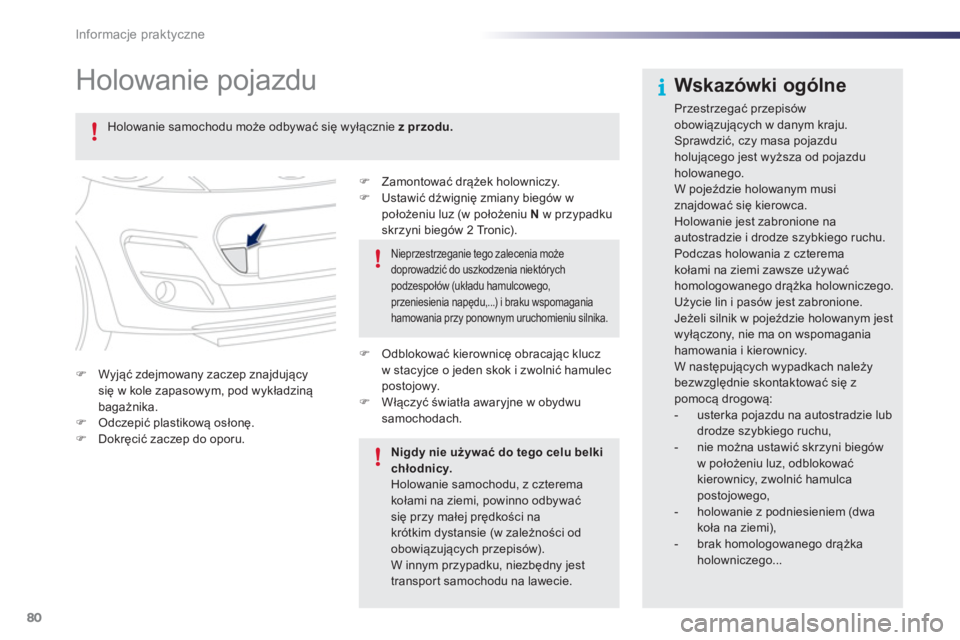

Holowanie pojazdu
)
Zamontować drążek holowniczy. )
Ustawić dźwignię zmiany bieg

9
81 Informacje praktyczne





Montaż relingów
dachowych
W przypadku transportu przedmiotówdłuższych od samochodu, należy zapoznać się z przepisamiobowiązującymi w danym kraju.
Przy montażu poprzecznych reling
ów
dachowych, należy używać akcesori

82Informacje praktyczne

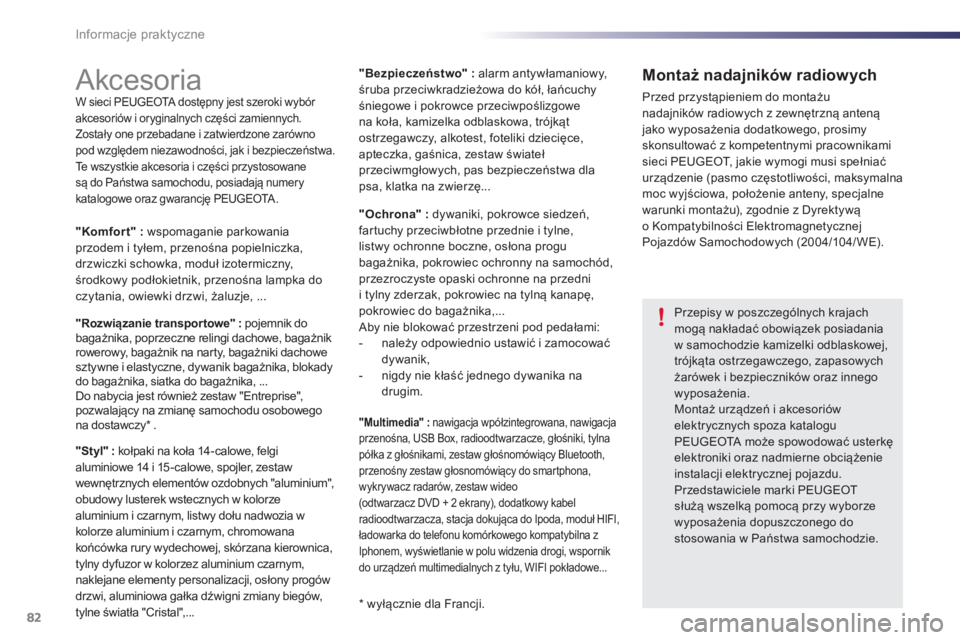

Akcesoria W sieci PEUGEOTA d o s tępny jest szeroki wybór akcesoriów i oryginalnych części zamiennych.
Zostały one przebadane i zatwierdzone zarównopod względem niezawodności, jak i bezpieczeństwa.
Te w s z
ystkie akcesoria i części przystosowanesą do Państwa samochodu, posiadają numerykatalogowe oraz gwarancję PEUGEOTA .


Montaż nadajników radiowych
Przed przystąpieniem do montażunadajników radiowych z zewnętrzną anteną jako wyposażenia dodatkowego, prosimyskonsultować z kompetentnymi pracownikami sieci PEUGEOT, jakie wymogi musi spełniać
urządzenie (pasmo częstotliwości, maksymalnamoc wyjściowa, położenie anteny, specjalne
warunki montażu), zgodnie z Dyrektywą
o Kompatybilności ElektromagnetycznejPojazdów Samochodowych (2004/10 4/WE).

*

wyłącznie dla Francji.
"Komfor t" :
wspomaganie parkowania przodem i tyłem, przenośna popielniczka,
drzwiczki schowka, moduł izotermiczny,środkowy podłokietnik, przenośna lampka doczytania, owiewki drzwi, żaluzje, ...
"RozwiÄ…zanie transpor towe" :
pojemnik do bagażnika, poprzeczne relingi dachowe, bagażnik rowerowy, bagażnik na narty, bagażniki dachowesztywne i elastyczne, dywanik bagażnika, blokady do bagażnika, siatka do bagażnika, ...
Do nabycia jest również zestaw "Entreprise",pozwalający na zmianę samochodu osobowegona dostawczy *
.
"Styl" :kołpaki na koła 14-calowe, felgi aluminiowe 14 i 15-calowe, spojler, zestaw
wewnętrznych elementów ozdobnych "aluminium",
obudowy lusterek wstecznych w kolorzealuminium i czarnym, listwy dołu nadwozia w kolorze aluminium i czarnym, chromowana
końcówka rury wydechowej, skórzana kierownica,
tylny dyfuzor w kolorzez aluminium czarnym,naklejane elementy personalizacji, osłony progów
drzwi, aluminiowa gałka dźwigni zmiany biegów,
tylne światła "Cristal",... "Bez
pieczeństwo" :
alarm antywłamaniowy,
śruba przeciwkradzieżowa do kół, łańcuchy
śniegowe i pokrowce przeciwpoślizgowe
na koła, kamizelka odblaskowa, trójkąt
ostrzegawczy, alkotest, foteliki dziecięce,
apteczka, gaśnica, zestaw świateł
przeciwmgłowych, pas bezpieczeństwa dla
psa, klatka na zwierzÄ™...
"Ochrona"
:dywaniki, pokrowce siedzeń,
fartuchy przeciwbłotne przednie i tylne,listwy ochronne boczne, osłona progu bagażnika, pokrowiec ochronny na samochód,
przezroczyste opaski ochronne na przedni i tylny zderzak, pokrowiec na tylnÄ… kanapÄ™,
pokrowiec do bagażnika,...
Ab
y nie blokować przestrzeni pod pedałami:


- należy odpowiednio ustawić i zamocować
dywanik,

- nigdy nie kłaść jednego dywanika na
drugim.

"Multimedia" :nawigacja wpółzintegrowana, nawigacja
przenośna, USB Box, radioodtwarzacze, głośniki, tylna
półka z głośnikami, zestaw głośnomówiący Bluetooth,
przenośny zestaw głosnomówiący do smartphona,
wykrywacz radarów, zestaw wideo(odtwarzacz DVD + 2 ekrany), dodatkowy kabel radioodtwarzacza, stacja dokująca do Ipoda, moduł HIFI,ładowarka do telefonu kom

10
83 Kontrole
PEUGEOT & TOTAL

84Kontrole

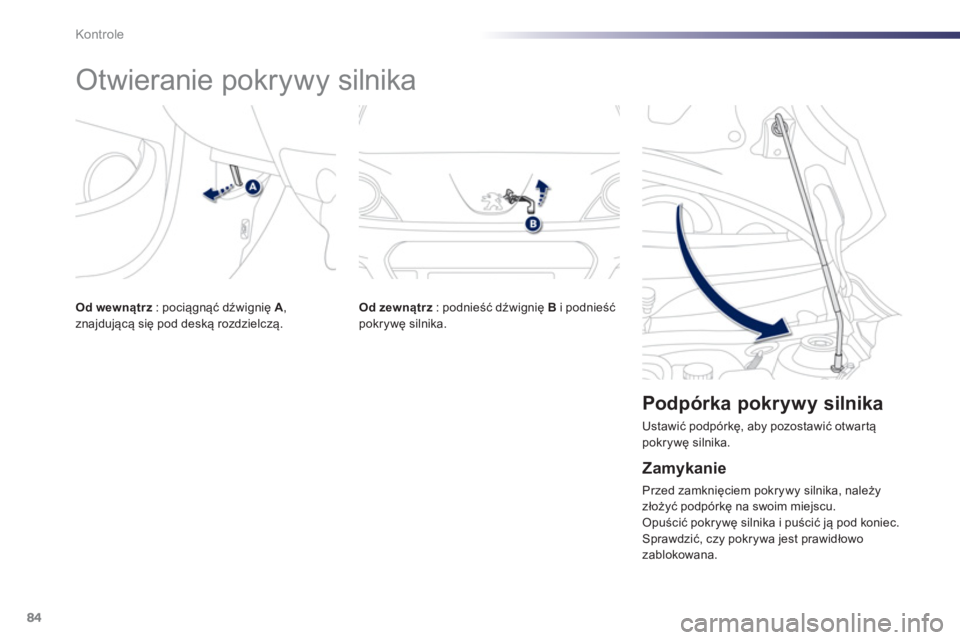

Otwieranie pokrywy silnika
Od zewnątrz: podnieść dźwignię B
i podnieść
pokrywÄ™ silnika.


Podpórka pokrywy silnika

Ustawić podpórkę, aby pozostawić otwartą pokrywę silnika.


Zamykanie

Przed zamknięciem pokrywy silnika, należy
złożyć podpórkę na swoim miejscu.
Opuścić pokrywę silnika i puścić ją pod koniec. Sprawdzić, czy pokrywa jest prawidłowo
zablokowana.
Od wewnÄ…tr
z
: pociągnąć dźwignię A ,
znajdujÄ…cÄ… siÄ™ pod deskÄ… rozdzielczÄ….

10
85 Kontrole

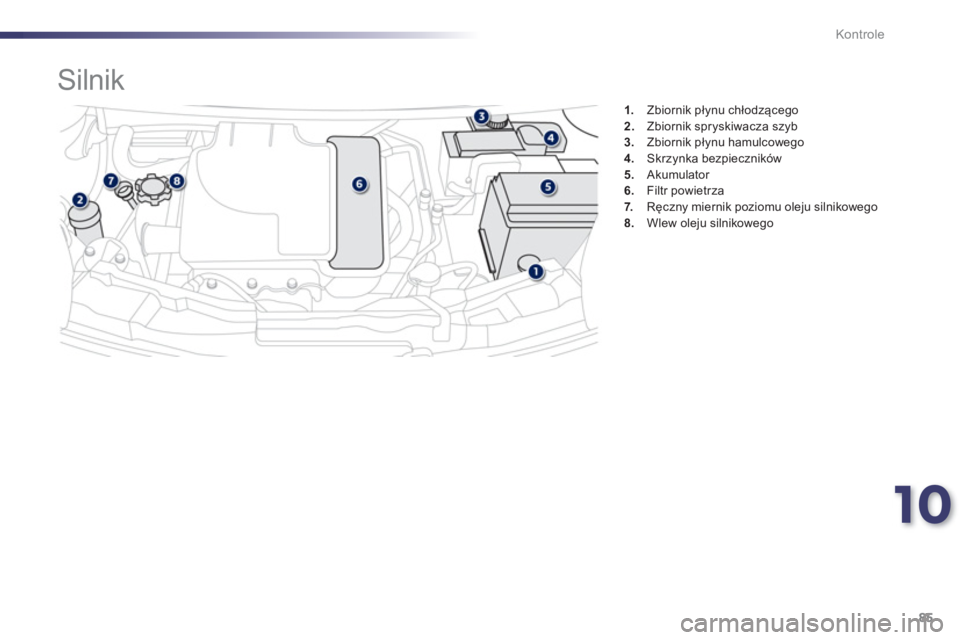

1. Zbiornik płynu chłodzącego2.Zbiornik spryskiwacza szyb 3.Zbiornik płynu hamulcowego4.Skrzynka bezpieczników
5.Akumulator
6. Filtr powietrza 7.Ręczny miernik poziomu oleju silnikowego8.
Wlew oleju silnikowego












Silnik

86Kontrole

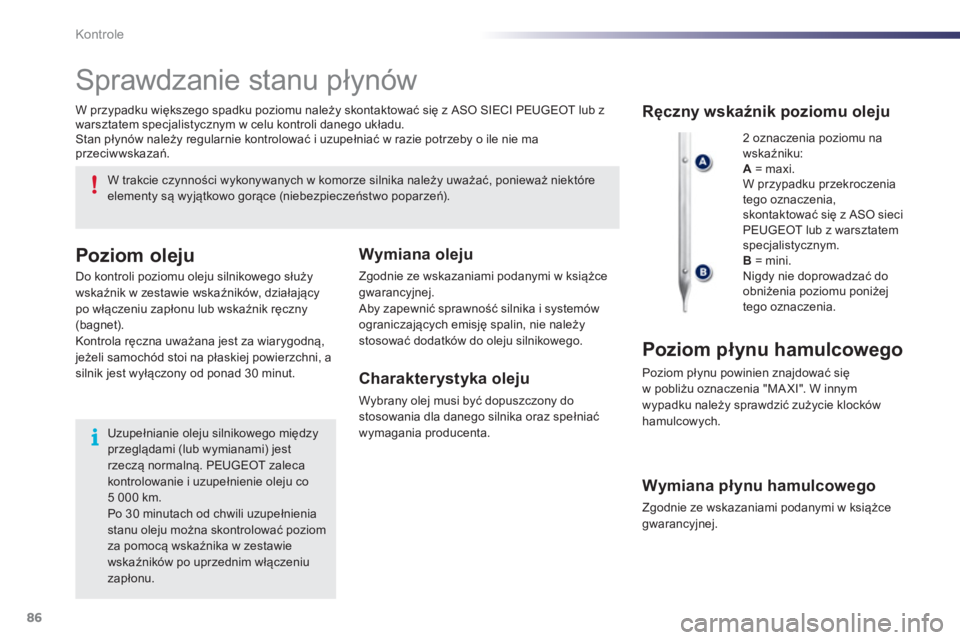

Sprawdzanie stanu płynów

2 oznaczenia poziomu na
wskaźniku: A= maxi.
W przypadku przekroczenia
tego oznaczenia, skontaktować się z ASO sieci
PEUGEOT lub z warsztatem specjalistycznym.
B= mini.
Ni
gdy nie doprowadzać do obniżenia poziomu poniżej
tego oznaczenia.

Ręczny wskaźnik poziomu oleju
Poziom płynu hamulcowego

Poziom płynu powinien znajdować się
w pobliżu oznaczenia "MA XI". W innym
wypadku należy sprawdzić zużycie klocków hamulcowych. W prz
ypadku większego spadku poziomu należy skontaktować się z ASO SIECI PEUGEOT lub z
warsztatem specjalistycznym w celu kontroli danego układu.
Stan płynów należy regularnie kontrolować i uzupełniać w razie potrzeby o ile nie ma przeciwwskazań.
W trakcie czynności wykonywanych w komorze silnika należy uważać, ponieważ niektóre elementy są wyjątkowo gorące (niebezpieczeństwo poparzeń).

Poziom oleju
Do kontroli poziomu oleju silnikowego służy
wskaźnik w zestawie wskaźników, działającypo włączeniu zapłonu lub wskaźnik ręczny(bagnet).
Kontrola ręczna uważana jest za wiarygodną,jeżeli samochód stoi na płaskiej powierzchni, a silnik jest wyłączony od ponad 30 minut.
Uzupełnianie oleju silnikowego międzyprzeglądami (lub wymianami) jest rzeczą normalną. PEUGEOT zalecakontrolowanie i uzupełnienie oleju co5 000 km.Po 30 minutach od chwili uzupełnienia stanu oleju można skontrolować poziomza pomocą wskaźnika w zestawie wskaźników po uprzednim włączeniu zapłonu.


Wymiana oleju

Zgodnie ze wskazaniami podanymi w książce gwarancyjnej.
Aby zapewnić sprawność silnika i systemów
ograniczających emisję spalin, nie należy
stosować dodatków do oleju silnikowego.


Charakterystyka oleju

Wybrany olej musi być dopuszczony do
stosowania dla danego silnika oraz spełniać
wymagania producenta.



Wymiana płynu hamulcowego

Zgodnie ze wskazaniami podanymi w książcegwarancyjnej.

10
87 Kontrole

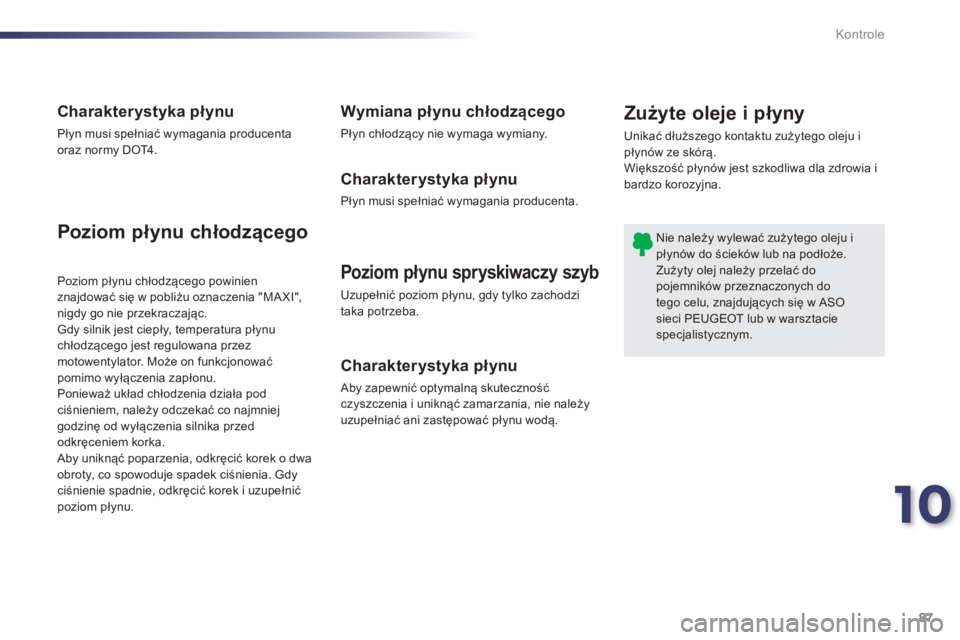

Poziom płynu spryskiwaczy szyb
Uzupełnić poziom płynu, gdy tylko zachodzi
taka potrzeba.
Poziom płynu chłodzącego
Charakterystyka płynu

Aby zapewnić optymalną skuteczność czyszczenia i uniknąć zamarzania, nie należy uzupełniać ani zastępować płynu wodą.



Charakterystyka płynu

Płyn musi spełniać wymagania producenta
oraz normy DOT4 .

Poziom płynu chłodzącego powinien
znajdować się w pobliżu oznaczenia "MA XI",nigdy go nie przekraczając.
Gdy silnik jest ciepły, temperatura płynuchłodzącego jest regulowana przezmotowentylator. Może on funkcjonowaćpomimo wyłączenia zapłonu.
Ponieważ układ chłodzenia działa pod
ciśnieniem, należy odczekać co najmniej godzinę od wyłączenia silnika przedodkręceniem korka.
Aby uniknąć poparzenia, odkręcić korek o dwa
obroty, co spowoduje spadek ciśnienia. Gdyciśnienie spadnie, odkręcić korek i uzupełnićpoziom płynu.
Wymiana płynu chłodzącego
Płyn chłodzący nie wymaga wymiany.
Charakterystyka płynu
Płyn musi spełniać wymagania producenta.









Zużyte oleje i płyny

Unikać dłuższego kontaktu zużytego oleju i
płynów ze skórą.
Wi
ększość płynów jest szkodliwa dla zdrowia ibardzo korozyjna.
Nie należy wylewać zużytego oleju i płynów do ściek

88Kontrole

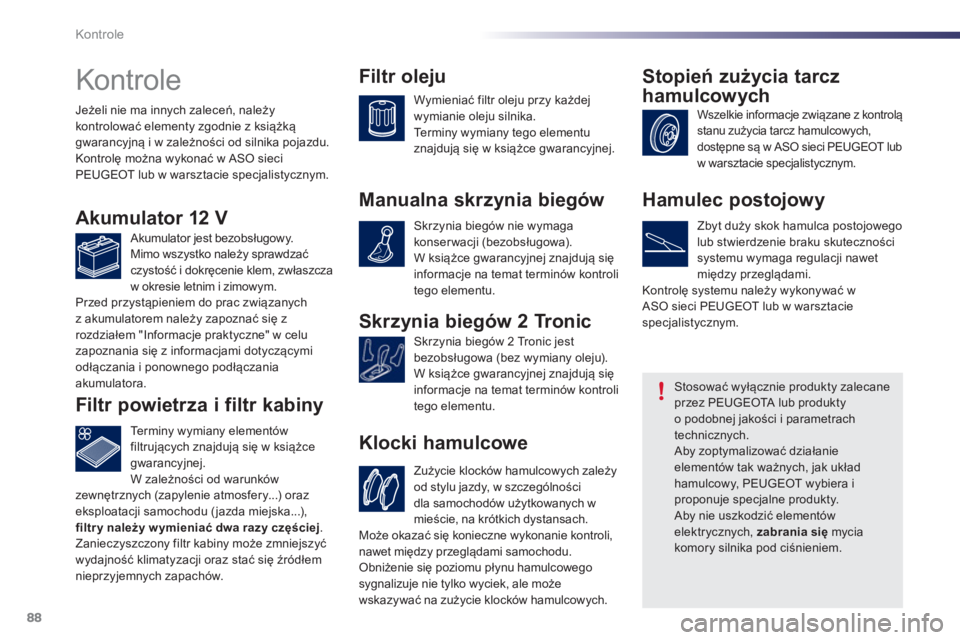

Kontrole
Skrzynia biegów 2 Tronic















Klocki hamulcowe
Jeżeli nie ma innych zaleceń, należykontrolować elementy zgodnie z książką gwarancyjną i w zależności od silnika pojazdu.
Kontrolę można wykonać w ASO sieci
PEUGEOT lub w warsztacie specjalistycznym.
Akumulator 12 VFiltr ole
ju
Manualna skrzynia biegów
Stosować wyłącznie produkty zalecane przez PEUGEOTA lub produkty o podobnej jakości i parametrach
technicznych.
Aby zoptymalizować działanie elementów tak ważnych, jak układhamulcowy, PEUGEOT wybiera iproponuje specjalne produkty.
Aby nie uszkodzić elementówelektrycznych, zabrania się
mycia komory silnika pod ciśnieniem.

Filtr powietrza i filtr kabiny
Stopień zuż
ycia tarcz
hamulcow
ych
Hamulec posto
jowy
Akumulator jest bezobsługowy.
Mimo wszystko należy sprawdzaćczystość i dokręcenie klem, zwłaszcza
w okresie letnim i zimowym.
Przed przystÄ…pieniem do prac zwiÄ…zanych
z akumulatorem należy zapoznać się z rozdziałem "Informacje praktyczne" w celu
zapoznania siÄ™ z informacjami dotyczÄ…cymi
odłączania i ponownego podłączaniaakumulatora.

Terminy wymiany element
