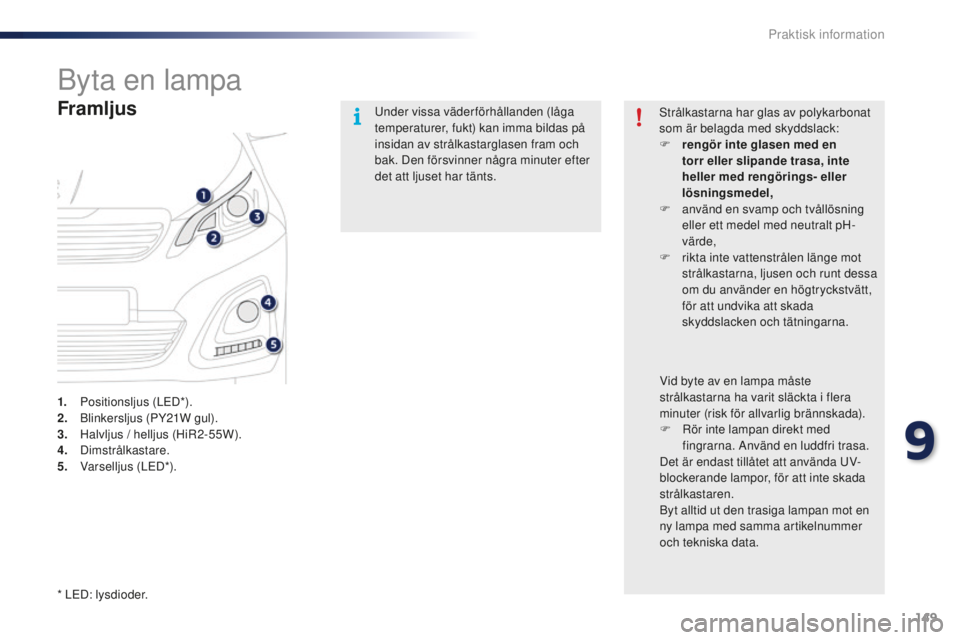

Byta en lampa
Framljus
1. Positionsljus (LED*).
2. Blinkersljus (PY21W gul).
3.
H

alvljus / helljus (HiR2-55W).
4.
D

imstrålkastare.
5.
V

arselljus (LED*). Under vissa väderförhållanden (låga
temperaturer, fukt) kan imma bildas på
insidan av strålkastarglasen fram och
bak. Den försvinner några minuter efter
det att ljuset har tänts.
Strålkastarna har glas av polykarbonat
som är belagda med skyddslack:
F
r
engör inte glasen med en
torr eller slipande trasa, inte
heller med rengörings- eller
lösningsmedel,
F
an
vänd en svamp och tvållösning
eller ett medel med neutralt pH-
värde,
F
r
ikta inte vattenstrålen länge mot
strålkastarna, ljusen och runt dessa
om du använder en högtryckstvätt,
för att undvika att skada
skyddslacken och tätningarna.
Vid byte av en lampa måste
strålkastarna ha varit släckta i flera
minuter (risk för allvarlig brännskada).
F
R
ör inte lampan direkt med
fingrarna. Använd en luddfri trasa.
Det är endast tillåtet att använda UV-
blockerande lampor, för att inte skada
strålkastaren.
Byt alltid ut den trasiga lampan mot en
ny lampa med samma artikelnummer
och tekniska data.
* LED: lysdioder.
9
Praktisk information

150
108_sv_Chap09_info-pratiques_ed01-2015

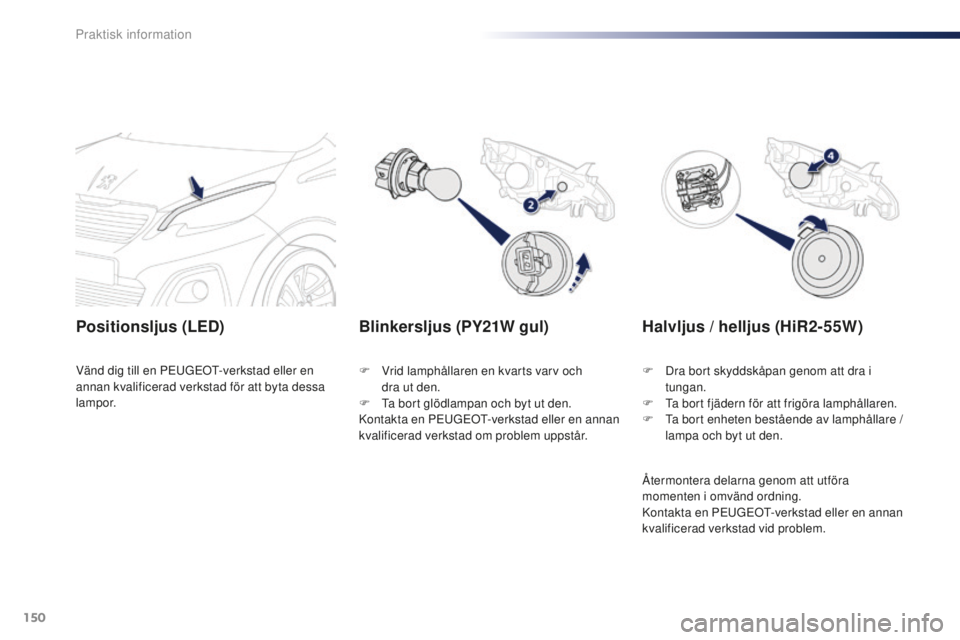

Blinkersljus (PY21W gul)
Positionsljus (LED)
F Vrid lamphållaren en kvarts varv och
dra ut den.
F

T
a bort glödlampan och byt ut den.
Kontakta en PEUGEOT-verkstad eller en annan
kvalificerad verkstad om problem uppstår.
Vänd dig till en PEUGEOT-verkstad eller en
annan kvalificerad verkstad för att byta dessa
lampor.
Halvljus / helljus (HiR2-55W)
F Dra bort skyddskåpan genom att dra i
tungan.
F

T
a bort fjädern för att frigöra lamphållaren.
F

T
a bort enheten bestående av lamphållare /
lampa och byt ut den.
Återmontera delarna genom att utföra
momenten i omvänd ordning.
Kontakta en PEUGEOT-verkstad eller en annan
kvalificerad verkstad vid problem.
Praktisk information

151
108_sv_Chap09_info-pratiques_ed01-2015

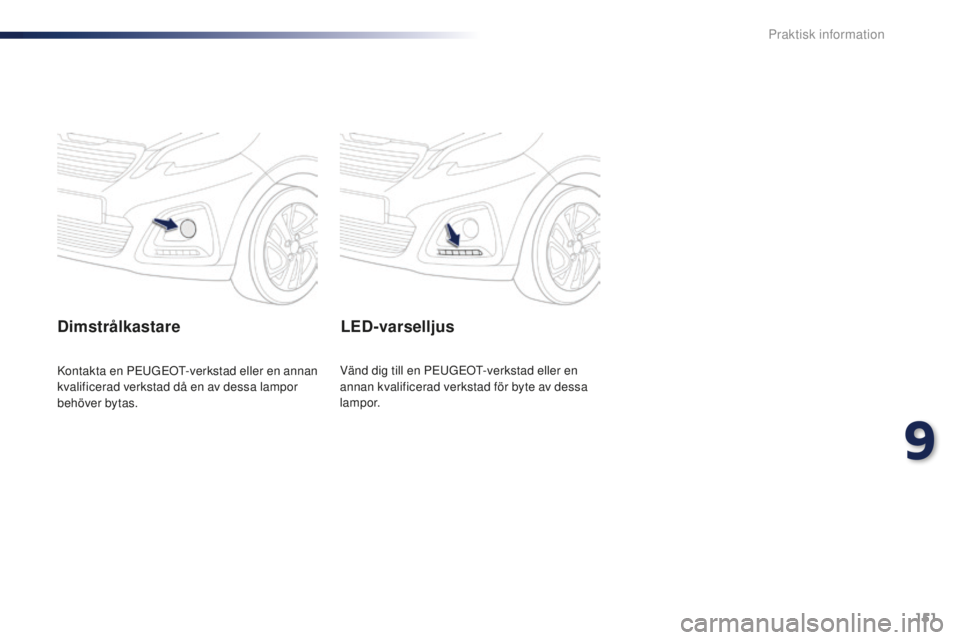

Dimstrålkastare
Kontakta en PEUGEOT-verkstad eller en annan
kvalificerad verkstad då en av dessa lampor
behöver bytas.
LED-varselljus
Vänd dig till en PEUGEOT-verkstad eller en
annan kvalificerad verkstad för byte av dessa
lampor.
9
Praktisk information

152
108_sv_Chap09_info-pratiques_ed01-2015

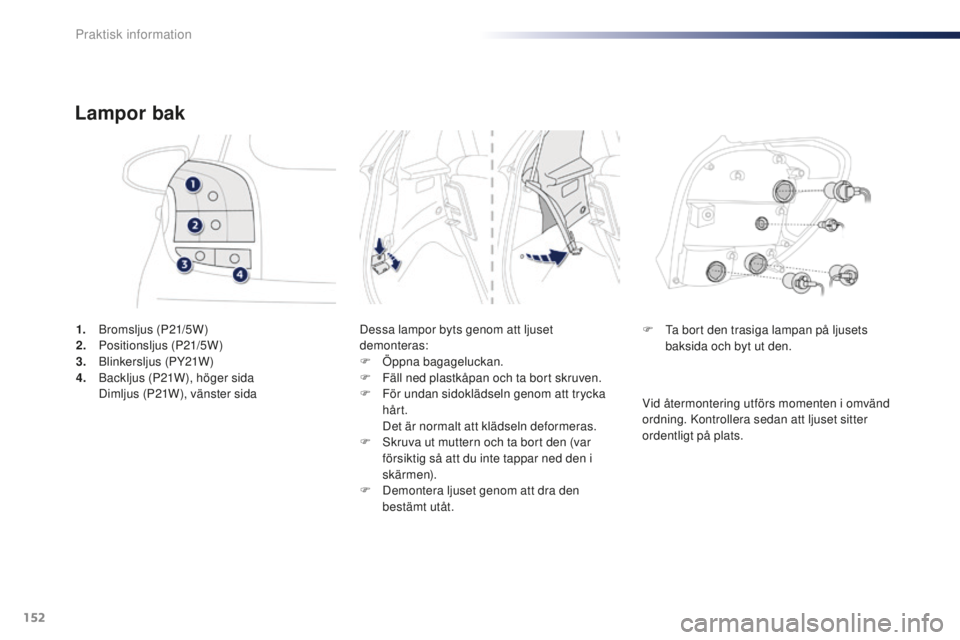

1. Bromsljus (P21/5W)
2. Positionsljus (P21/5W)
3.
B

linkersljus (PY21W)
4.
B

ackljus (P21W), höger sida
D

imljus (P21W), vänster sida
Lampor bak
Dessa lampor byts genom att ljuset
demonteras:
F
Ö
ppna bagageluckan.
F

F
äll ned plastkåpan och ta bort skruven.
F

F
ör undan sidoklädseln genom att trycka
hårt.
D

et är normalt att klädseln deformeras.
F

S
kruva ut muttern och ta bort den (var
försiktig så att du inte tappar ned den i
skärmen).
F

D
emontera ljuset genom att dra den
bestämt utåt. F
T a bort den trasiga lampan på ljusets
baksida och byt ut den.
Vid återmontering utförs momenten i omvänd
ordning. Kontrollera sedan att ljuset sitter
ordentligt på plats.
Praktisk information

153
108_sv_Chap09_info-pratiques_ed01-2015

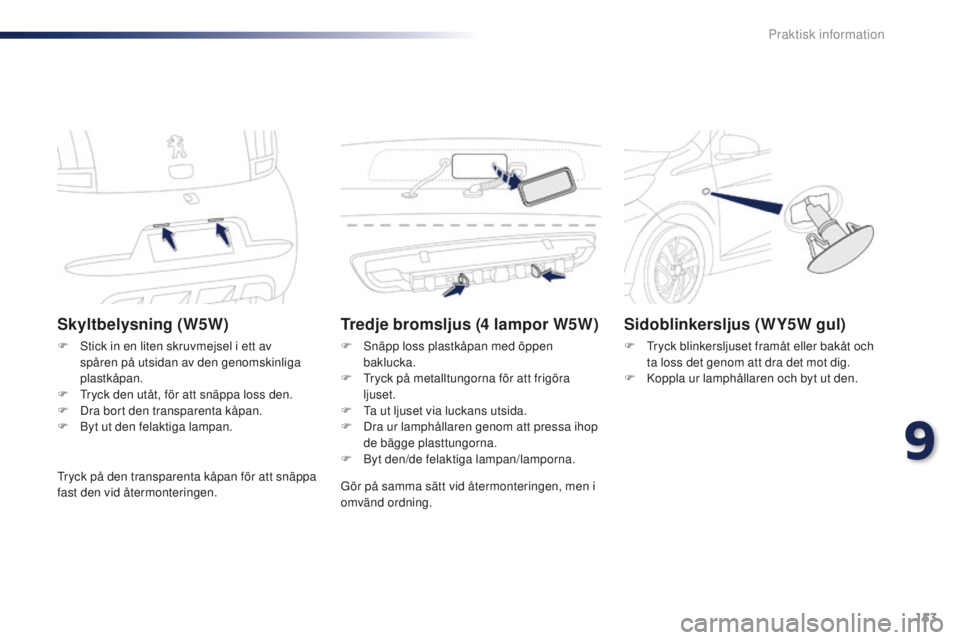

Skyltbelysning (W5W)
F Stick in en liten skruvmejsel i ett av spåren på utsidan av den genomskinliga
plastkåpan.
F

T
ryck den utåt, för att snäppa loss den.
F

D
ra bort den transparenta kåpan.
F

B
yt ut den felaktiga lampan.
Tredje bromsljus (4 lampor W5W)
F Snäpp loss plastkåpan med öppen
baklucka.
F

T
ryck på metalltungorna för att frigöra
ljuset.
F

T
a ut ljuset via luckans utsida.
F

D
ra ur lamphållaren genom att pressa ihop
de bägge plasttungorna.
F

B
yt den/de felaktiga lampan/lamporna.
Sidoblinkersljus (WY5W gul)
F Tryck blinkersljuset framåt eller bakåt och ta loss det genom att dra det mot dig.
F

K
oppla ur lamphållaren och byt ut den.
Tryck på den transparenta kåpan för att snäppa
fast den vid återmonteringen. Gör på samma sätt vid återmonteringen, men i
omvänd ordning.
9
Praktisk information

154
108_sv_Chap09_info-pratiques_ed01-2015

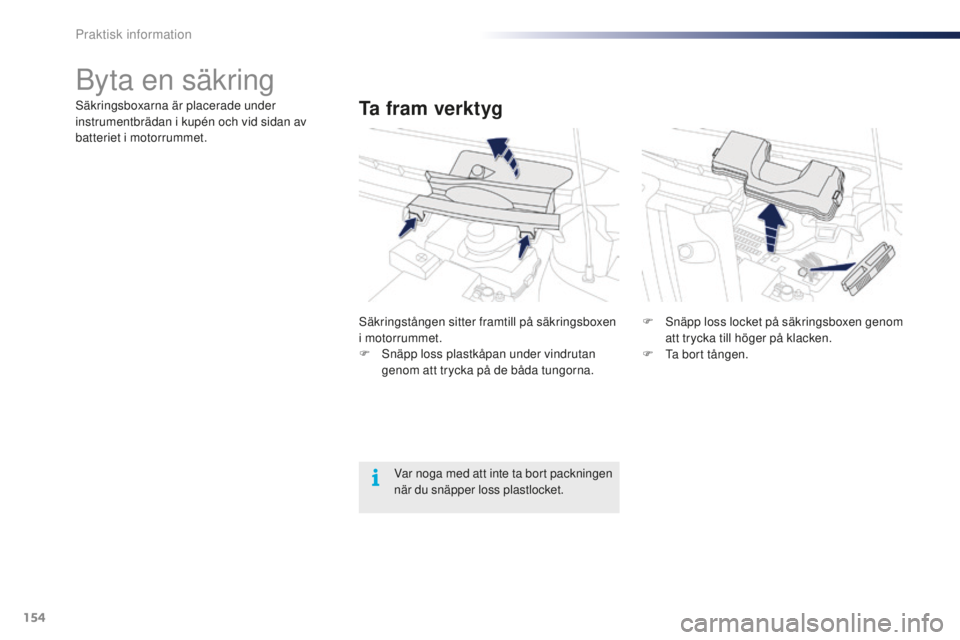

Byta en säkring
Ta fram verktygSäkringsboxarna är placerade under
instrumentbrädan i kupén och vid sidan av
batteriet i motorrummet.Säkringstången sitter framtill på säkringsboxen
i motorrummet.
F

S
näpp loss plastkåpan under vindrutan
genom att trycka på de båda tungorna. F

S
näpp loss locket på säkringsboxen genom
att trycka till höger på klacken.
F

T
a bort tången.
Var noga med att inte ta bort packningen
när du snäpper loss plastlocket.
Praktisk information

155
108_sv_Chap09_info-pratiques_ed01-2015

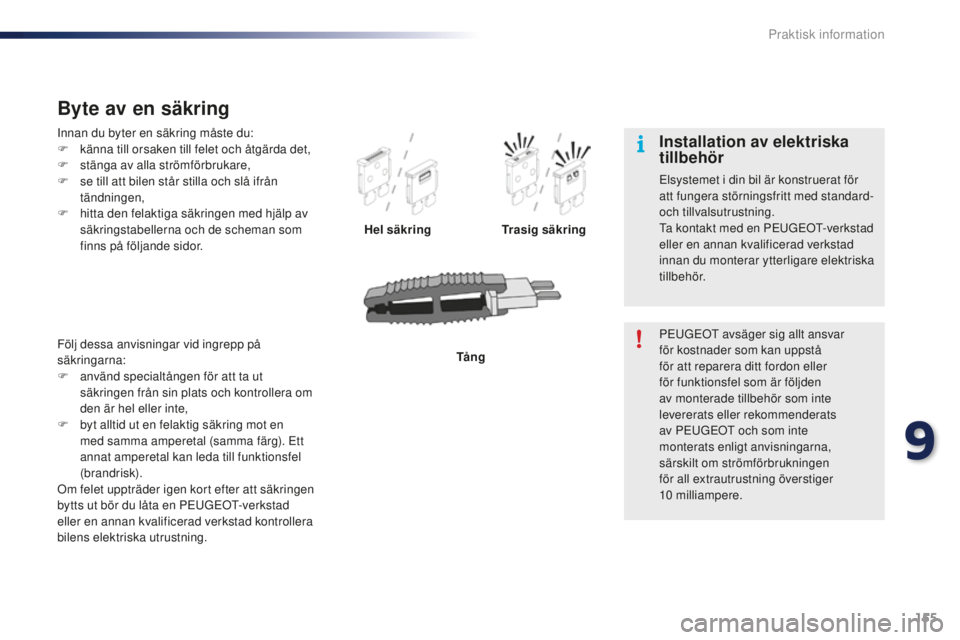

Innan du byter en säkring måste du:
F k änna till orsaken till felet och åtgärda det,
F

s
tänga av alla strömförbrukare,
F

s
e till att bilen står stilla och slå ifrån
tändningen,
F

h
itta den felaktiga säkringen med hjälp av
säkringstabellerna och de scheman som
finns på följande sidor.
Byte av en säkring
Hel säkring Trasig säkring
Tång
Följ dessa anvisningar vid ingrepp på
säkringarna:
F

a

nvänd specialtången för att ta ut
säkringen från sin plats och kontrollera om
den är hel eller inte,
F

b

yt alltid ut en felaktig säkring mot en
med samma amperetal (samma färg). Ett
annat amperetal kan leda till funktionsfel
(brandrisk).
Om felet uppträder igen kort efter att säkringen
bytts ut bör du låta en PEUGEOT-verkstad
eller en annan kvalificerad verkstad kontrollera
bilens elektriska utrustning. PEUGEOT avsäger sig allt ansvar
för kostnader som kan uppstå
för att reparera ditt fordon eller
för funktionsfel som är följden
av monterade tillbehör som inte
levererats eller rekommenderats
av PEUGEOT och som inte
monterats enligt anvisningarna,
särskilt om strömförbrukningen
för all extrautrustning överstiger
10


milliampere.
Installation av elektriska
tillbehör
Elsystemet i din bil är konstruerat för
att fungera störningsfritt med standard-
och tillvalsutrustning.
Ta kontakt med en PEUGEOT-verkstad
eller en annan kvalificerad verkstad
innan du monterar ytterligare elektriska
tillbehör.
9
Praktisk information

156
108_sv_Chap09_info-pratiques_ed01-2015
Säkringar i
instrumentbrädan
Säkringsboxen sitter under instrumentbrädan
(på förarsidan).
F
S
näpp loss den vita plastkåpan för att
komma åt säkringarna.
Sätt noggrant tillbaka kåpan efter åtgärden. Säkring
Amperetal
(A) Funktioner
1 5Bränsleinsprutning - Bilradio - VSC-systemet
2 15Vindrute- och bakrutespolare
3 5Huvudreläbox - Instrumentpanel - Display - Luftkonditionering -

Eluppvärmning av bakruta och sidospeglar - Sätesvärme -
Elmanövrerad taklucka - Bilradio
4 5Elektrisk servostyrning - Stop & Start
5 15Bakrutetorkare
6 5Kylfläktaggregat - ABS-systemet - VSC-systemet
7 25Vindrutetorkare
8 10Eluppvärmning av sidospeglar
9 1512
V-uttag (max 120 W)
10 7, 5Sidospeglar - Bilradio - Stop & Start - Instrumentpanel - Display
Praktisk information

157
108_sv_Chap09_info-pratiques_ed01-2015
SäkringNr Amperetal
(A) Funktioner
11 5Rattlås - Bränsleinsprutning - ETG-växellåda
12 7, 5Krockkuddar
13 5Instrumentpanel - Display - Stop & Start
14 15* *
Styrning - Bränsleinsprutning - Bromsljus
7, 5 *
15 7, 5 * *
Bränsleinsprutning - Stop & Start
10*
16 7, 5Motordiagnostik
17 10Bromsljus - Tredje bromsljuset - Bränsleinsprutning - ABS-
systemet - VSC-systemet - ETG -växellådan - Det nyckelfria
lås- och startsystemet
18 10Positionsljus - Skyltbelysning - Dimljus bak - Dimstrålkastare
fram - Bakljus - Belysningsreostat
19 40Luftkonditionering
* Motorn PureTech 82.
** Motorn VTi 68.
9
Praktisk information

158
108_sv_Chap09_info-pratiques_ed01-2015
SäkringNr Amperetal
(A) Funktioner
20 40Luftkonditionering - Motordiagnostik - Positionsljus -
Skyltbelysning - Dimljus bak - Dimstrålkastare fram - Bakljus -
Belysningsreostat - Bromsljus - Tredje bromsljuset -
Bränsleinsprutning - ABS-systemet - VSC-systemet -
ETG -växellådan - Det nyckelfria lås- och startsystemet -
Elfönsterhissar
21 30Bränsleinsprutning - Stop & Start - Huvudreläbox
22** 7, 5Bränsleinsprutning
23** 20Bränsleinsprutning - Stop & Start
24 25Huvudreläbox
25 30Elfönsterhissar
26 25Elfönsterhissar
27 10Luftkonditionering
28 5Dimljus bak
** Motorn VTi 68.
