PEUGEOT 108 2018 Betriebsanleitungen (in German)

9

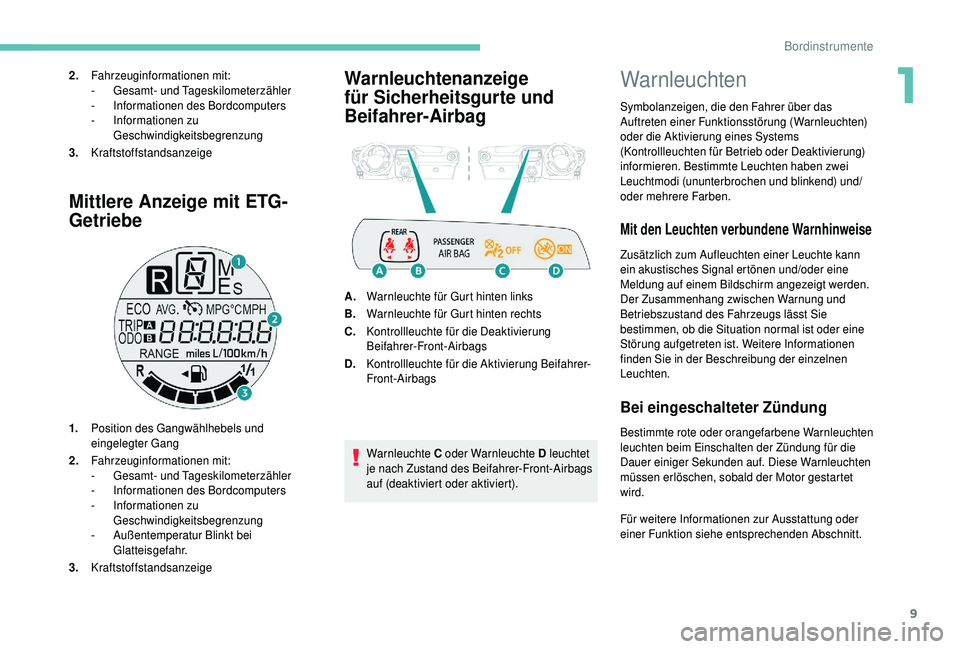

Mittlere Anzeige mit ETG-
Getriebe
1.Position des Gangwählhebels und
eingelegter Gang
2. Fahrzeuginformationen mit:
-
G

esamt- und Tageskilometerzähler
-
In

formationen des Bordcomputers
-

I
nformationen zu
Geschwindigkeitsbegrenzung
-

A
ußentemperatur Blinkt bei
Glatteisgefahr.
3. Kraftstoffstandsanzeige
Warnleuchtenanzeige
für Sicherheitsgurte und
Beifahrer-Airbag2.Fahrzeuginformationen mit:
- G
esamt- und Tageskilometerzähler
-
In

formationen des Bordcomputers
-

I
nformationen zu
Geschwindigkeitsbegrenzung
3. Kraftstoffstandsanzeige
A.Warnleuchte für Gurt hinten links
B. Warnleuchte für Gurt hinten rechts
C. Kontrollleuchte für die Deaktivierung
Beifahrer-Front-Airbags
D. Kontrollleuchte für die Aktivierung Beifahrer-
Front-Airbags
Warnleuchte C oder Warnleuchte D leuchtet
je nach Zustand des Beifahrer-Front-Airbags
auf (deaktiviert oder aktiviert).Warnleuchten
Symbolanzeigen, die den Fahrer über das
Auftreten einer Funktionsstörung (Warnleuchten)
oder die Aktivierung eines Systems
(Kontrollleuchten für Betrieb oder Deaktivierung)
informieren. Bestimmte Leuchten haben zwei
Leuchtmodi (ununterbrochen und blinkend) und/
oder mehrere Farben.
Mit den Leuchten verbundene Warnhinweise
Zusätzlich zum Aufleuchten einer Leuchte kann
ein akustisches Signal ertönen und/oder eine
Meldung auf einem Bildschirm angezeigt werden.
Der Zusammenhang zwischen Warnung und
Betriebszustand des Fahrzeugs lässt Sie
bestimmen, ob die Situation normal ist oder eine
Störung aufgetreten ist. Weitere Informationen
finden Sie in der Beschreibung der einzelnen
Leuchten.
Bei eingeschalteter Zündung
Bestimmte rote oder orangefarbene Warnleuchten
leuchten beim Einschalten der Zündung für die
Dauer einiger Sekunden auf. Diese Warnleuchten
müssen erlöschen, sobald der Motor gestartet
wird.
Für weitere Informationen zur Ausstattung oder
einer Funktion siehe entsprechenden Abschnitt.
1
Bordinstrumente

10

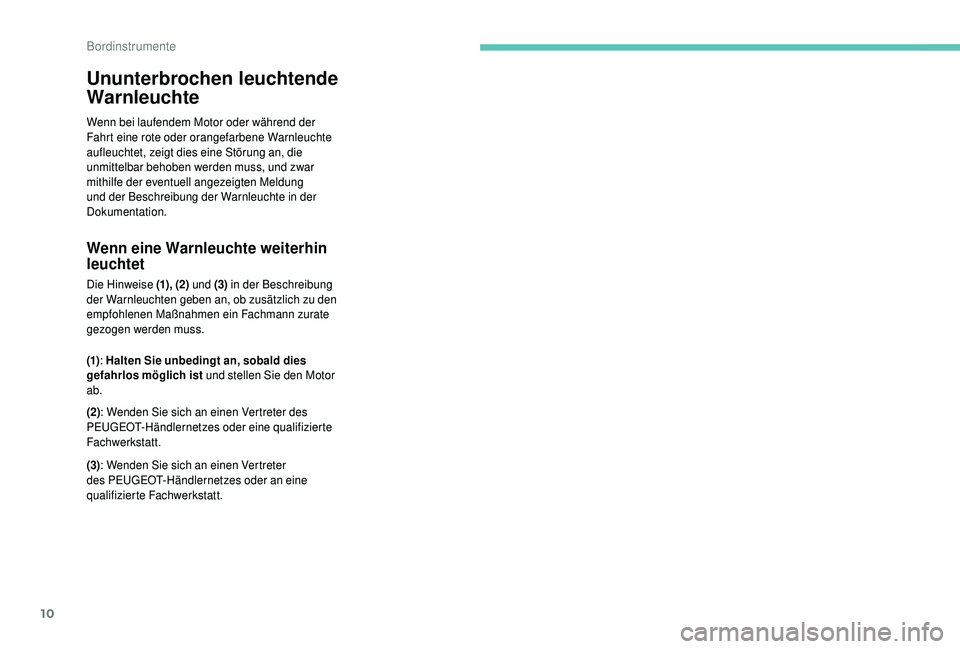

Ununterbrochen leuchtende
Warnleuchte
Wenn bei laufendem Motor oder während der
Fahrt eine rote oder orangefarbene Warnleuchte
aufleuchtet, zeigt dies eine Störung an, die
unmittelbar behoben werden muss, und zwar
mithilfe der eventuell angezeigten Meldung
und der Beschreibung der Warnleuchte in der
Dokumentation.
Wenn eine Warnleuchte weiterhin
leuchtet
Die Hinweise (1), (2) und (3) in der Beschreibung
der Warnleuchten geben an, ob zusätzlich zu den
empfohlenen Maßnahmen ein Fachmann zurate
gezogen werden muss.
(1) : Halten Sie unbedingt an, sobald dies
gefahrlos möglich ist und stellen Sie den Motor
ab.
(2): Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder eine qualifizierte
Fachwerkstatt.
(3) : Wenden Sie sich an einen Vertreter
des PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Bordinstrumente

11

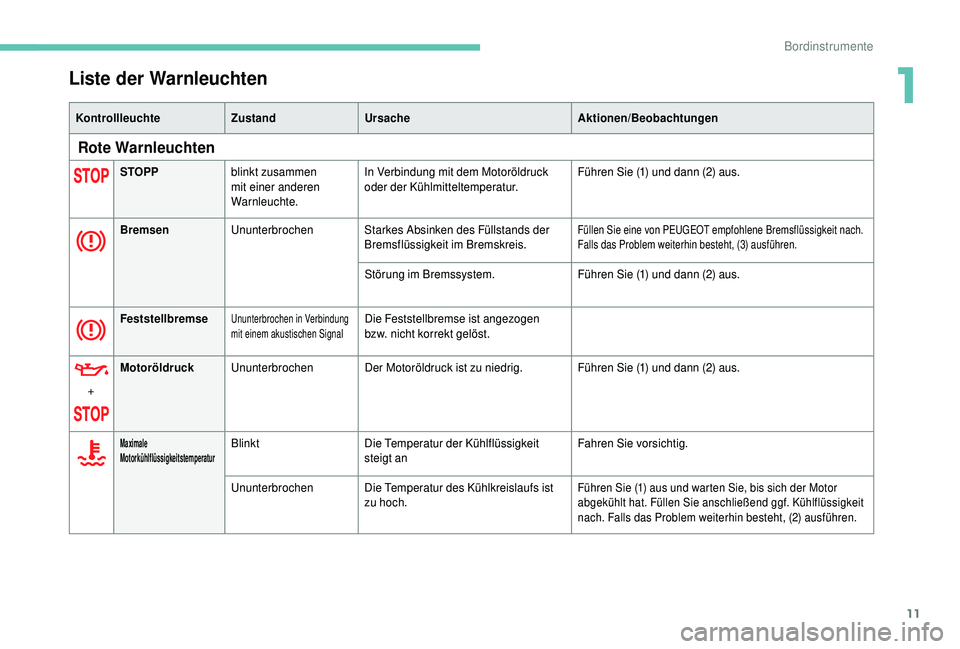

Liste der Warnleuchten
KontrollleuchteZustandUrsache Aktionen/Beobachtungen
Rote Warnleuchten
STOPPblinkt zusammen
mit einer anderen
Warnleuchte. In Verbindung mit dem Motoröldruck
oder der Kühlmitteltemperatur.
Führen Sie (1) und dann (2) aus.
Bremsen Ununterbrochen Starkes Absinken des Füllstands der
Bremsflüssigkeit im Bremskreis.
Füllen Sie eine von PEUGEOT empfohlene Bremsflüssigkeit nach.
Falls das Problem weiterhin besteht, (3) ausführen.
Störung im Bremssystem. Führen Sie (1) und dann (2) aus.
Feststellbremse
Ununterbrochen in Verbindung
mit einem akustischen SignalDie Feststellbremse ist angezogen
bzw. nicht korrekt gelöst.
+ Motoröldruck
Ununterbrochen Der Motoröldruck ist zu niedrig. Führen Sie (1) und dann (2) aus.
Maximale
MotorkühlflüssigkeitstemperaturBlinktDie Temperatur der Kühlflüssigkeit
steigt an Fahren Sie vorsichtig.
Ununterbrochen Die Temperatur des Kühlkreislaufs ist
zu hoch.
Führen Sie (1) aus und warten Sie, bis sich der Motor
abgekühlt hat. Füllen Sie anschließend ggf. Kühlflüssigkeit
nach. Falls das Problem weiterhin besteht, (2) ausführen.
1
Bordinstrumente

12

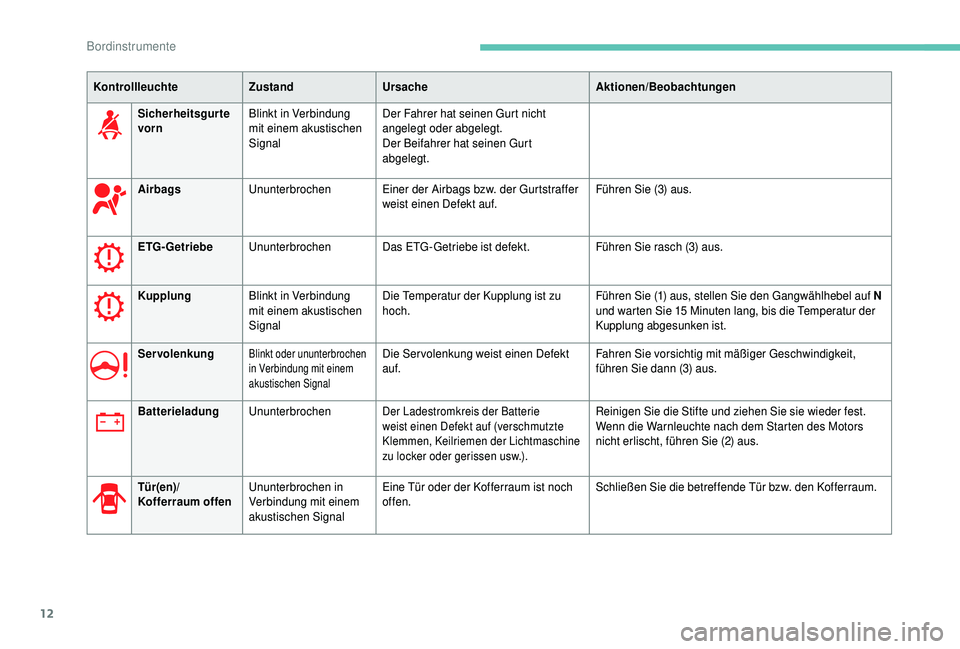

KontrollleuchteZustandUrsache Aktionen/Beobachtungen
Sicherheitsgurte
vorn Blinkt in Verbindung
mit einem akustischen
Signal Der Fahrer hat seinen Gurt nicht
angelegt oder abgelegt.
Der Beifahrer hat seinen Gurt
abgelegt.
Airbags Ununterbrochen Einer der Airbags bzw. der Gurtstraffer
weist einen Defekt auf. Führen Sie (3) aus.
ETG-Getriebe Ununterbrochen Das ETG -Getriebe ist defekt. Führen Sie rasch (3) aus.
Kupplung Blinkt in Verbindung
mit einem akustischen
Signal Die Temperatur der Kupplung ist zu
hoch.
Führen Sie (1) aus, stellen Sie den Gangwählhebel auf N
und warten Sie 15
Minuten lang, bis die Temperatur der
Kupplung abgesunken ist.
Servolenkung
Blinkt oder ununterbrochen
in Verbindung mit einem
akustischen SignalDie Servolenkung weist einen Defekt
auf. Fahren Sie vorsichtig mit mäßiger Geschwindigkeit,
führen Sie dann (3) aus.
Batterieladung Ununterbrochen
Der Ladestromkreis der Batterie
weist einen Defekt auf (verschmutzte
Klemmen, Keilriemen der Lichtmaschine
zu locker oder gerissen usw.).Reinigen Sie die Stifte und ziehen Sie sie wieder fest.
Wenn die Warnleuchte nach dem Starten des Motors
nicht erlischt, führen Sie (2) aus.
Tür(en)/
Kofferraum offen Ununterbrochen in
Verbindung mit einem
akustischen Signal Eine Tür oder der Kofferraum ist noch
offen.
Schließen Sie die betreffende Tür bzw. den Kofferraum.
Bordinstrumente

13
KontrollleuchteZustandUrsache Aktionen/Beobachtungen

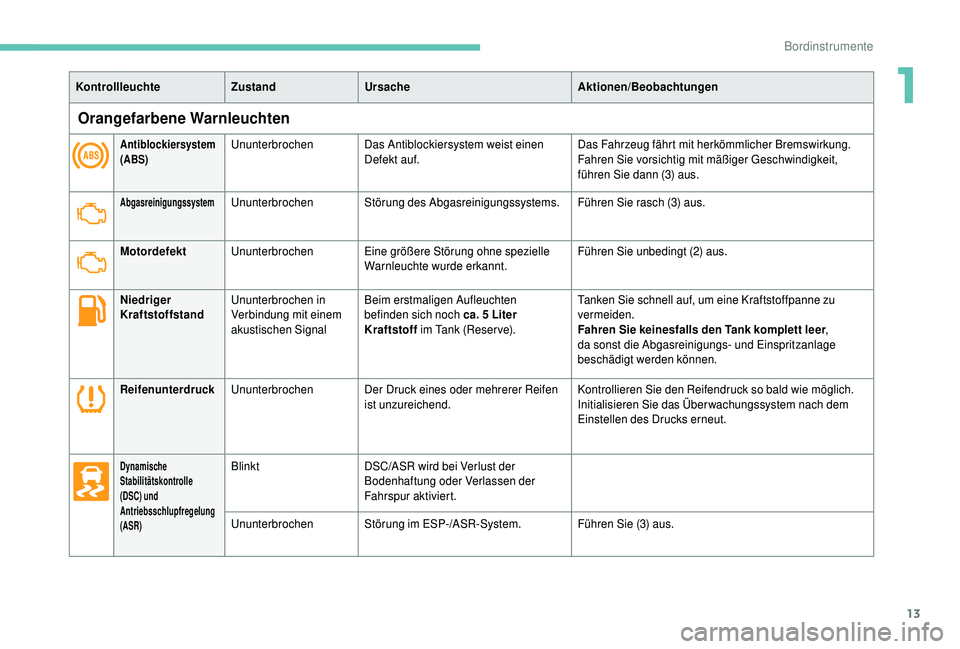

Orangefarbene Warnleuchten
Antiblockiersystem
(ABS)UnunterbrochenDas Antiblockiersystem weist einen
Defekt auf. Das Fahrzeug fährt mit herkömmlicher Bremswirkung.
Fahren Sie vorsichtig mit mäßiger Geschwindigkeit,
führen Sie dann (3) aus.
AbgasreinigungssystemUnunterbrochen Störung des Abgasreinigungssystems.
Führen Sie rasch (3) aus.
Motordefekt Ununterbrochen Eine größere Störung ohne spezielle
Warnleuchte wurde erkannt. Führen Sie unbedingt (2) aus.
Niedriger
Kraftstoffstand Ununterbrochen in
Verbindung mit einem
akustischen Signal Beim erstmaligen Aufleuchten
befinden sich noch ca. 5
Liter
Kraftstoff im Tank (Reser ve). Tanken Sie schnell auf, um eine Kraftstoffpanne zu
vermeiden.
Fahren Sie keinesfalls den Tank komplett leer
,
da sonst die Abgasreinigungs- und Einspritzanlage
beschädigt werden können.
ReifenunterdruckUnunterbrochen Der Druck eines oder mehrerer Reifen ist unzureichend. Kontrollieren Sie den Reifendruck so bald wie möglich.
Initialisieren Sie das Über wachungssystem nach dem
Einstellen des Drucks erneut.
Dynamische
Stabilitätskontrolle
(DSC) und
Antriebsschlupfregelung
(ASR)Blinkt
DSC/ASR wird bei Verlust der
Bodenhaftung oder Verlassen der
Fahrspur aktiviert.
Ununterbrochen Störung im ESP-/ASR-System. Führen Sie (3) aus.
1
Bordinstrumente

14

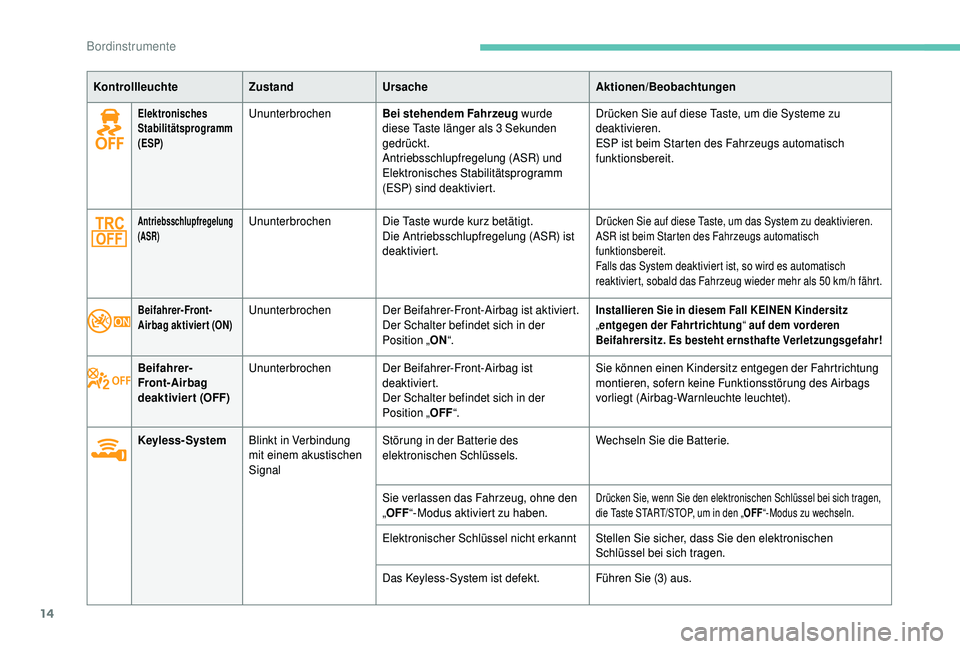

KontrollleuchteZustandUrsache Aktionen/Beobachtungen
Elektronisches
Stabilitätsprogramm
(ESP)UnunterbrochenBei stehendem Fahrzeug wurde
diese Taste länger als 3 Sekunden
gedrückt.
Antriebsschlupfregelung (ASR) und
Elektronisches Stabilitätsprogramm
(ESP) sind deaktiviert. Drücken Sie auf diese Taste, um die Systeme zu
deaktivieren.
ESP ist beim Starten des Fahrzeugs automatisch
funktionsbereit.
Antriebsschlupfregelung
(ASR)Ununterbrochen
Die Taste wurde kurz betätigt.
Die Antriebsschlupfregelung (ASR) ist
deaktiviert.Drücken Sie auf diese Taste, um das System zu deaktivieren.
ASR ist beim Starten des Fahrzeugs automatisch
funktionsbereit.
Falls das System deaktiviert ist, so wird es automatisch
reaktiviert, sobald das Fahrzeug wieder mehr als 50

k
m/h fährt.
Beifahrer-Front-
Airbag aktiviert (ON)Ununterbrochen Der Beifahrer-Front-Airbag ist aktiviert.Der Schalter befindet sich in der
Position „ON“.Installieren Sie in diesem Fall KEINEN Kindersitz
„entgegen der Fahrtrichtung “ auf dem vorderen
Beifahrersitz. Es besteht ernsthafte Verletzungsgefahr!
Beifahrer-
Front-Airbag
deaktiviert (OFF) Ununterbrochen
Der Beifahrer-Front-Airbag ist
deaktiviert.
Der Schalter befindet sich in der
Position „OFF“. Sie können einen Kindersitz entgegen der Fahrtrichtung
montieren, sofern keine Funktionsstörung des Airbags
vorliegt (Airbag-Warnleuchte leuchtet).
Keyless-System Blinkt in Verbindung
mit einem akustischen
Signal Störung in der Batterie des
elektronischen Schlüssels.
Wechseln Sie die Batterie.
Sie verlassen das Fahrzeug, ohne den
„ OFF “-Modus aktiviert zu haben.
Drücken Sie, wenn Sie den elektronischen Schlüssel bei sich tragen,
die Taste START/STOP, um in den „ OFF“-Modus zu wechseln.
Elektronischer Schlüssel nicht erkannt Stellen Sie sicher, dass Sie den elektronischen
Schlüssel bei sich tragen.
Das Keyless-System ist defekt. Führen Sie (3) aus.
Bordinstrumente

15

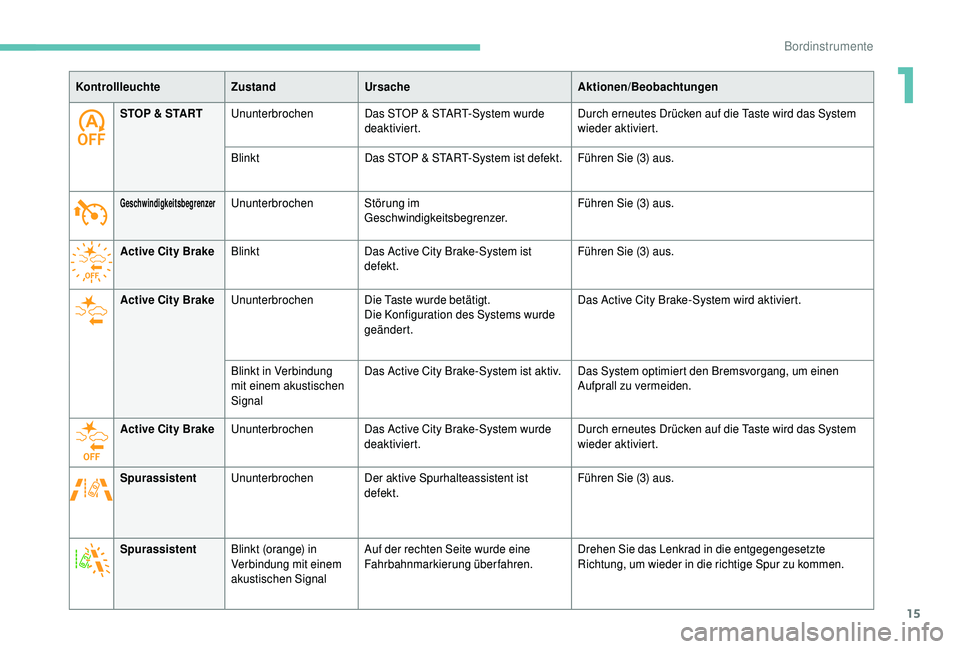

KontrollleuchteZustandUrsache Aktionen/Beobachtungen
STOP & START Ununterbrochen Das STOP & START-System wurde
deaktiviert. Durch erneutes Drücken auf die Taste wird das System
wieder aktiviert.
Blinkt Das STOP & START-System ist defekt. Führen Sie (3) aus.
GeschwindigkeitsbegrenzerUnunterbrochenStörung im
Geschwindigkeitsbegrenzer. Führen Sie (3) aus.
Active City Brake Blinkt Das Active City Brake-System ist
defekt. Führen Sie (3) aus.
Active City Brake Ununterbrochen Die Taste wurde betätigt.
Die Konfiguration des Systems wurde
geändert. Das Active City Brake-System wird aktiviert.
Blinkt in Verbindung
mit einem akustischen
Signal Das Active City Brake-System ist aktiv.
Das System optimiert den Bremsvorgang, um einen
Aufprall zu vermeiden.
Active City Brake Ununterbrochen Das Active City Brake-System wurde
deaktiviert. Durch erneutes Drücken auf die Taste wird das System
wieder aktiviert.
Spurassistent Ununterbrochen Der aktive Spurhalteassistent ist
defekt. Führen Sie (3) aus.
Spurassistent Blinkt (orange) in
Verbindung mit einem
akustischen Signal Auf der rechten Seite wurde eine
Fahrbahnmarkierung überfahren.
Drehen Sie das Lenkrad in die entgegengesetzte
Richtung, um wieder in die richtige Spur zu kommen.
1
Bordinstrumente

16
KontrollleuchteZustandUrsache Aktionen/Beobachtungen
Spurassistent Blinkt (orange) in
Verbindung mit einem
akustischen Signal Eine Linie wird links überfahren.
Drehen Sie das Lenkrad in die entgegengesetzte
Richtung, um wieder in die richtige Spur zu kommen.
NebelschlussleuchteUnunterbrochenDie Leuchte ist eingeschaltet.
Grüne Warnleuchten
SpurassistentUnunterbrochen Die Taste wurde betätigt. Der aktiver Spurassistent ist aktiviert.
Spurassistent Ununterbrochen Die Taste wurde betätigt. Das System ist funktionsfähig: Es hat die Linien rechts
und/oder links erkannt.
STOP & START Ununterbrochen
Das STOP & START-System hat den Motor
bei stehendem Fahrzeug (rote Ampel, Stau
usw.) in den STOP-Modus versetzt.Sobald Sie weiter fahren möchten, erlischt die Leuchte
und der Motor kehrt automatisch in den START-Modus
zurück.
Keyless-System Ununterbrochen Die Voraussetzungen zum Anlassen
sind erfüllt.
blinkt langsam
Das Fahrzeug ist im „ ACC“-Modus.
Das Zubehör (Audiosystem, 12-V-Buchse
usw.) kann verwendet werden.
blinkt schnell Die Lenksäule ist nicht entriegelt. Gehen Sie in den „ OFF“-Modus und dann in den „ ON“-
Modus und drehen Sie da Lenkrad behutsam, um die
Lenksäule zu entriegeln.
Bordinstrumente

17

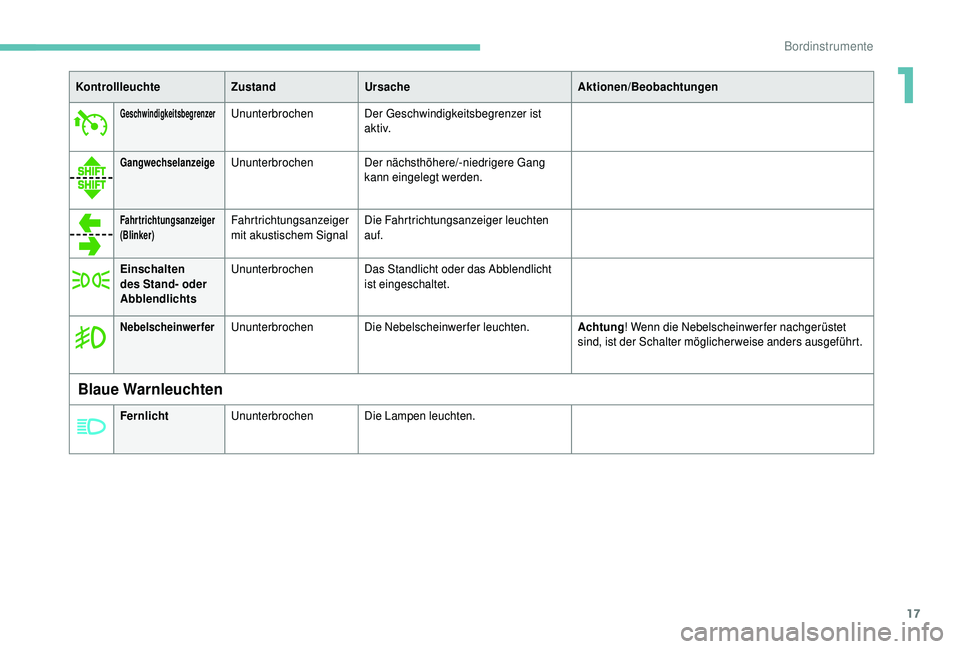

KontrollleuchteZustandUrsache Aktionen/Beobachtungen
GeschwindigkeitsbegrenzerUnunterbrochen Der Geschwindigkeitsbegrenzer ist
a k t i v.
GangwechselanzeigeUnunterbrochen Der nächsthöhere/-niedrigere Gang kann eingelegt werden.
Fahrtrichtungsanzeiger
(Blinker)Fahrtrichtungsanzeiger
mit akustischem SignalDie Fahrtrichtungsanzeiger leuchten
auf.
Einschalten
des Stand- oder
Abblendlichts Ununterbrochen
Das Standlicht oder das Abblendlicht
ist eingeschaltet.
Blaue Warnleuchten
FernlichtUnunterbrochen Die Lampen leuchten.
NebelscheinwerferUnunterbrochen Die Nebelscheinwerfer leuchten. Achtung! Wenn die Nebelscheinwerfer nachgerüstet
sind, ist der Schalter möglicherweise anders ausgeführt.
1
Bordinstrumente

18

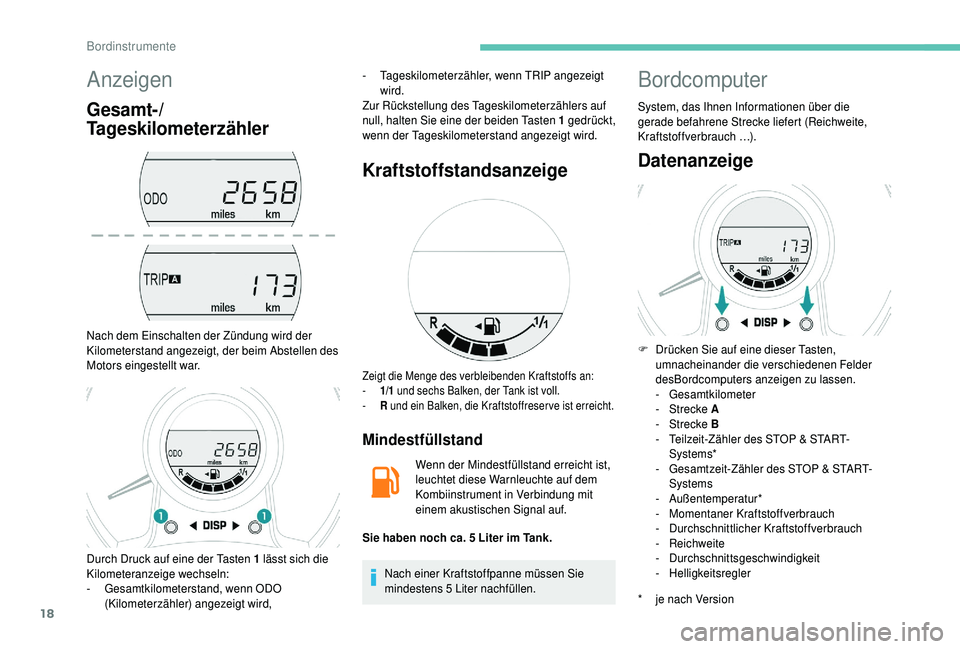

Anzeigen
Gesamt-/
Tageskilometerzähler
Nach dem Einschalten der Zündung wird der
Kilometerstand angezeigt, der beim Abstellen des
Motors eingestellt war.-

T
ageskilometerzähler, wenn TRIP angezeigt
wird.
Zur Rückstellung des Tageskilometerzählers auf
null, halten Sie eine der beiden Tasten 1 gedrückt,
wenn der Tageskilometerstand angezeigt wird.
Kraftstoffstandsanzeige
Mindestfüllstand
Wenn der Mindestfüllstand erreicht ist,
leuchtet diese Warnleuchte auf dem
Kombiinstrument in Verbindung mit
einem akustischen Signal auf.
Nach einer Kraftstoffpanne müssen Sie
mindestens 5


Liter nachfüllen.
Bordcomputer
System, das Ihnen Informationen über die
gerade befahrene Strecke liefert (Reichweite,
Kraftstoffverbrauch …).
Datenanzeige
* je nach Version F
D
rücken Sie auf eine dieser Tasten,
umnacheinander die verschiedenen Felder
desBordcomputers anzeigen zu lassen.
-
G
esamtkilometer
-
S
trecke
A
-
S
trecke
B
-
T
eilzeit-Zähler des STOP & START-
Systems*
-
G
esamtzeit-Zähler des STOP & START-
Systems
-
A
ußentemperatur*
-
M
omentaner Kraftstoffverbrauch
-
D
urchschnittlicher Kraftstoffverbrauch
-
R
eichweite
-
D
urchschnittsgeschwindigkeit
-
H
elligkeitsregler
Durch Druck auf eine der Tasten 1

lässt sich die
Kilometeranzeige wechseln:
-
G
esamtkilometerstand, wenn ODO
(Kilometerzähler) angezeigt wird,
Zeigt die Menge des verbleibenden Kraftstoffs an:
- 1/ 1 und sechs Balken, der Tank ist voll.
-

R
und ein Balken, die Kraftstoffreserve ist erreicht.
Sie haben noch ca. 5 Liter im Tank.
Bordinstrumente
