PEUGEOT 108 2018 Manuale duso (in Italian)

49

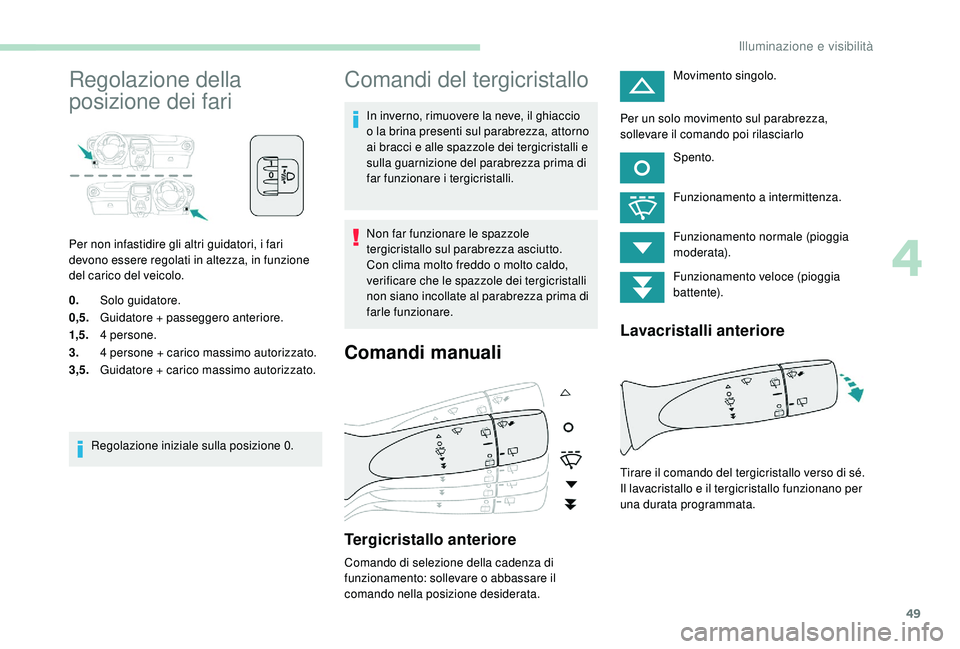

Regolazione della
posizione dei fari
Per non infastidire gli altri guidatori, i fari
devono essere regolati in altezza, in funzione
del carico del veicolo.
0.Solo guidatore.
0,5. Guidatore + passeggero anteriore.
1,5. 4


persone.
3. 4
persone + carico massimo autorizzato.
3,5. Guidatore + carico massimo autorizzato.
Regolazione iniziale sulla posizione 0.
Comandi del tergicristallo
In inverno, rimuovere la neve, il ghiaccio
o la brina presenti sul parabrezza, attorno
ai bracci e alle spazzole dei tergicristalli e
sulla guarnizione del parabrezza prima di
far funzionare i


tergicristalli.
Non far funzionare le spazzole
tergicristallo sul parabrezza asciutto.
Con clima molto freddo o
molto caldo,
verificare che le spazzole dei tergicristalli
non siano incollate al parabrezza prima di
farle funzionare.
Comandi manuali
Tergicristallo anteriore
Comando di selezione della cadenza di
funzionamento: sollevare o abbassare il
comando nella posizione desiderata. Movimento singolo.
Per un solo movimento sul parabrezza,
sollevare il comando poi rilasciarlo Spento.
Funzionamento a

intermittenza.
Funzionamento normale (pioggia
m o der at a).
Funzionamento veloce (pioggia
battente).
Lavacristalli anteriore
Tirare il comando del tergicristallo verso di sé.
Il lavacristallo e il tergicristallo funzionano per
una durata programmata.
4
Illuminazione e visibilità

50

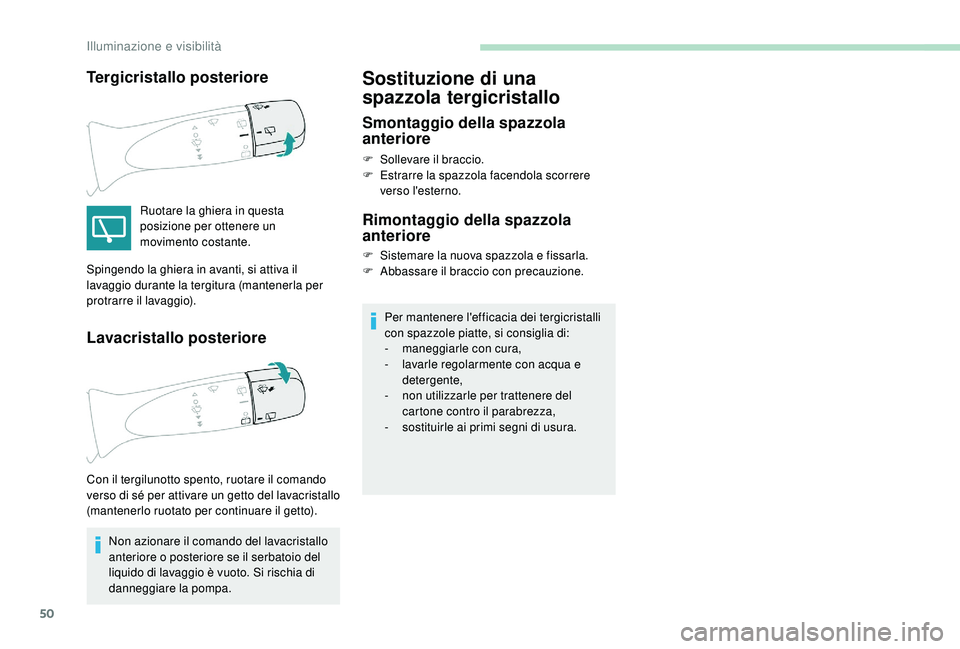

Tergicristallo posteriore
Ruotare la ghiera in questa
posizione per ottenere un
movimento costante.
Lavacristallo posteriore
Non azionare il comando del lavacristallo
anteriore o posteriore se il serbatoio del
liquido di lavaggio è vuoto. Si rischia di
danneggiare la pompa.
Sostituzione di una
spazzola tergicristallo
Smontaggio della spazzola
anteriore
F Sollevare il braccio.
F E strarre la spazzola facendola scorrere
verso l'esterno.
Rimontaggio della spazzola
anteriore
F Sistemare la nuova spazzola e fissarla.
F A bbassare il braccio con precauzione.
Per mantenere l'efficacia dei tergicristalli
con spazzole piatte, si consiglia di:
-

m
aneggiarle con cura,
-

l
avarle regolarmente con acqua e
detergente,
-

n
on utilizzarle per trattenere del
cartone contro il parabrezza,
-

s
ostituirle ai primi segni di usura.
Spingendo la ghiera in avanti, si attiva il
lavaggio durante la tergitura (mantenerla per
protrarre il lavaggio).
Con il tergilunotto spento, ruotare il comando
verso di sé per attivare un getto del lavacristallo
(mantenerlo ruotato per continuare il getto).
Illuminazione e visibilità

51

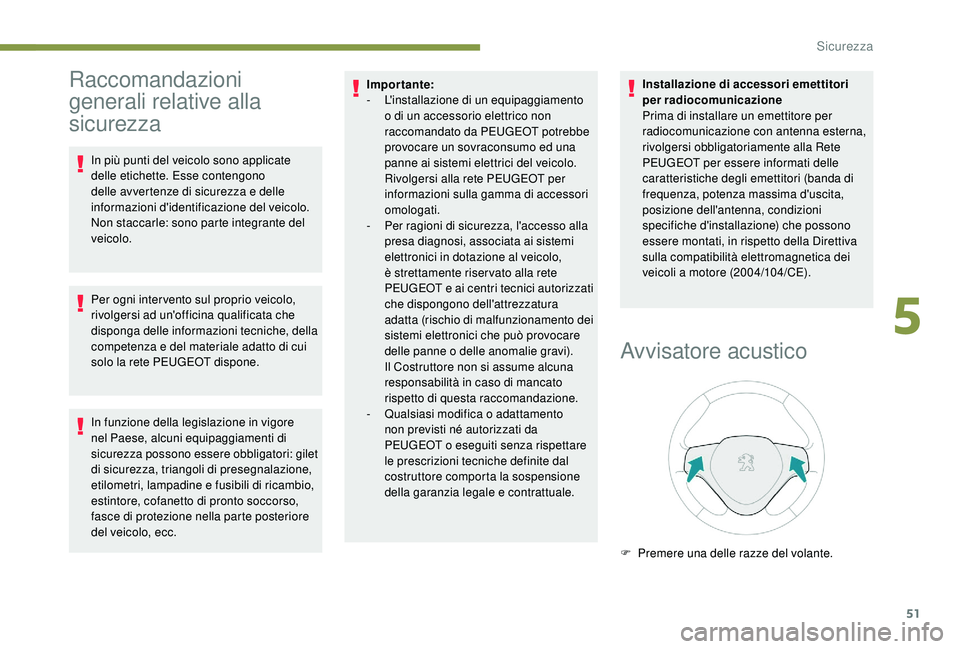

Raccomandazioni
generali relative alla
sicurezza
In più punti del veicolo sono applicate
delle etichette. Esse contengono
delle avvertenze di sicurezza e delle
informazioni d'identificazione del veicolo.
Non staccarle: sono parte integrante del
veicolo.
Per ogni inter vento sul proprio veicolo,
rivolgersi ad un'officina qualificata che
disponga delle informazioni tecniche, della
competenza e del materiale adatto di cui
solo la rete PEUGEOT dispone.
In funzione della legislazione in vigore
nel Paese, alcuni equipaggiamenti di
sicurezza possono essere obbligatori: gilet
di sicurezza, triangoli di presegnalazione,
etilometri, lampadine e fusibili di ricambio,
estintore, cofanetto di pronto soccorso,
fasce di protezione nella parte posteriore
del veicolo, ecc.Impor tante:
-
L

'installazione di un equipaggiamento
o di un accessorio elettrico non
raccomandato da PEUGEOT potrebbe
provocare un sovraconsumo ed una
panne ai sistemi elettrici del veicolo.
Rivolgersi alla rete PEUGEOT per
informazioni sulla gamma di accessori
omologati.
-

Pe
r ragioni di sicurezza, l'accesso alla
presa diagnosi, associata ai sistemi
elettronici in dotazione al veicolo,
è strettamente riser vato alla rete
PEUGEOT e ai centri tecnici autorizzati
che dispongono dell'attrezzatura
adatta (rischio di malfunzionamento dei
sistemi elettronici che può provocare
delle panne o
delle anomalie gravi).
Il Costruttore non si assume alcuna
responsabilità in caso di mancato
rispetto di questa raccomandazione.
-

Q
ualsiasi modifica o adattamento
non previsti né autorizzati da
PEUGEOT o
eseguiti senza rispettare
le prescrizioni tecniche definite dal
costruttore comporta la sospensione
della garanzia legale e contrattuale. Installazione di accessori emettitori
per radiocomunicazione
Prima di installare un emettitore per
radiocomunicazione con antenna esterna,
rivolgersi obbligatoriamente alla Rete
PEUGEOT per essere informati delle
caratteristiche degli emettitori (banda di
frequenza, potenza massima d'uscita,
posizione dell'antenna, condizioni
specifiche d'installazione) che possono
essere montati, in rispetto della Direttiva
sulla compatibilità elettromagnetica dei
veicoli a
motore (2004/104/CE).
Avvisatore acustico
F Premere una delle razze del volante.
5
Sicurezza

52

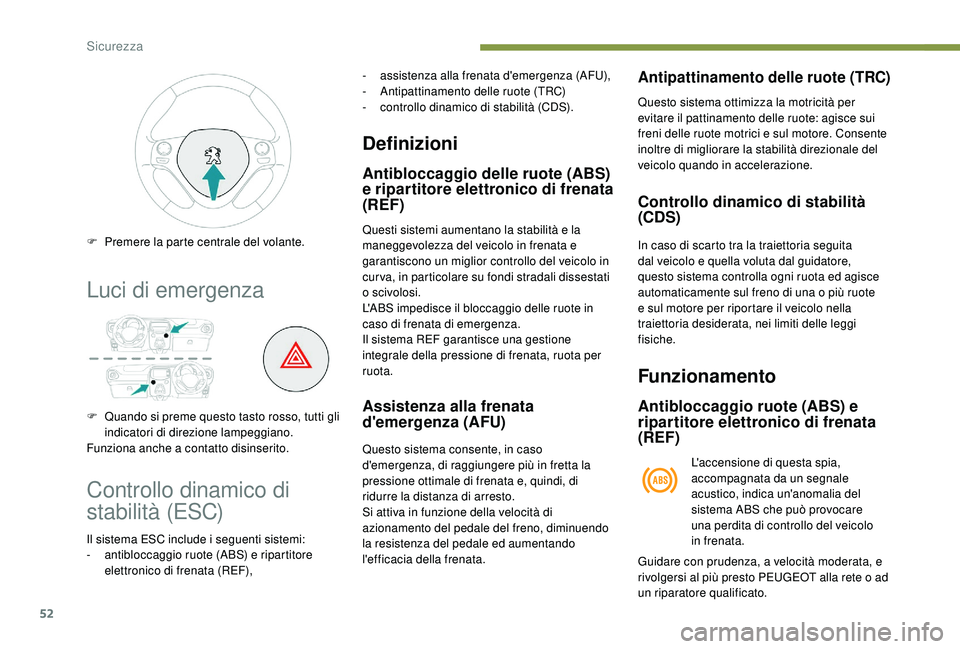

Luci di emergenza
F Quando si preme questo tasto rosso, tutti gli indicatori di direzione lampeggiano.
Funziona anche a


contatto disinserito.
F

P
remere la parte centrale del volante.
Controllo dinamico di
stabilità (ESC)
Il sistema ESC include i seguenti sistemi:
- an tibloccaggio ruote (ABS) e ripartitore
elettronico di frenata (REF),
Definizioni
Antibloccaggio delle ruote (ABS)
e ripartitore elettronico di frenata
(REF)
Questi sistemi aumentano la stabilità e la
maneggevolezza del veicolo in frenata e
garantiscono un miglior controllo del veicolo in
cur va, in particolare su fondi stradali dissestati
o


scivolosi.
L'ABS impedisce il bloccaggio delle ruote in
caso di frenata di emergenza.
Il sistema REF garantisce una gestione
integrale della pressione di frenata, ruota per
ruota.
Assistenza alla frenata
d'emergenza (AFU)
Questo sistema consente, in caso
d'emergenza, di raggiungere più in fretta la
pressione ottimale di frenata e, quindi, di
ridurre la distanza di arresto.
Si attiva in funzione della velocità di
azionamento del pedale del freno, diminuendo
la resistenza del pedale ed aumentando
l'efficacia della frenata.
Antipattinamento delle ruote (TRC)
Questo sistema ottimizza la motricità per
evitare il pattinamento delle ruote: agisce sui
freni delle ruote motrici e sul motore. Consente
inoltre di migliorare la stabilità direzionale del
veicolo quando in accelerazione.
-

a

ssistenza alla frenata d'emergenza (AFU),
- A
ntipattinamento delle ruote (TRC)
- c
ontrollo dinamico di stabilità (CDS).
Controllo dinamico di stabilità
(CDS)
In caso di scarto tra la traiettoria seguita
dal veicolo e quella voluta dal guidatore,
questo sistema controlla ogni ruota ed agisce
automaticamente sul freno di una o
più ruote
e sul motore per riportare il veicolo nella
traiettoria desiderata, nei limiti delle leggi
fisiche.
Funzionamento
Antibloccaggio ruote (ABS) e
ripartitore elettronico di frenata
(REF)
L'accensione di questa spia,
accompagnata da un segnale
acustico, indica un'anomalia del
sistema ABS che può provocare
una perdita di controllo del veicolo
in frenata.
Guidare con prudenza, a velocità moderata, e
rivolgersi al più presto PEUGEOT alla rete o
ad
un riparatore qualificato.
Sicurezza

53

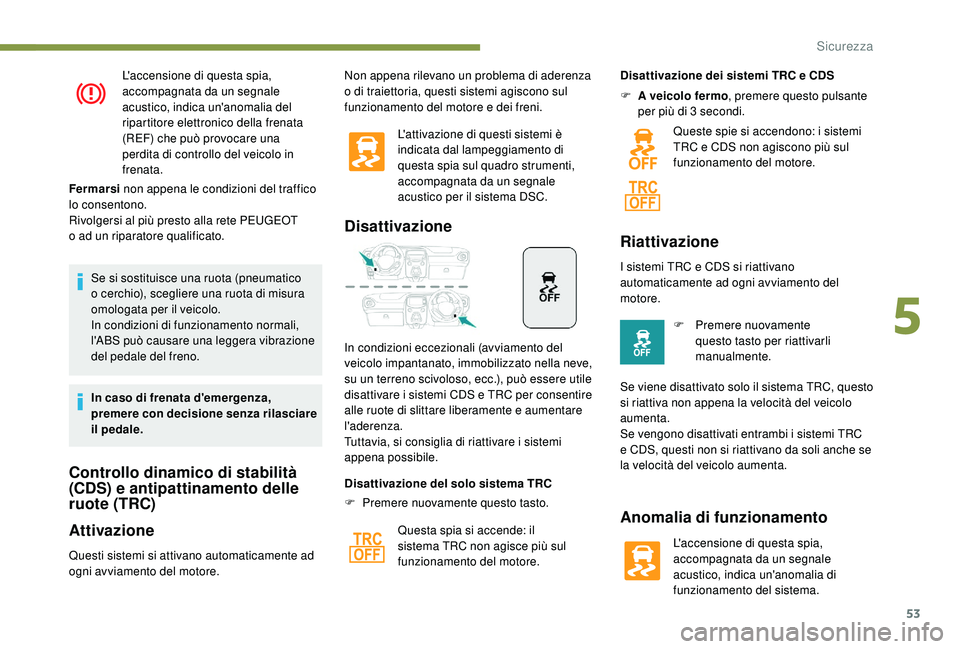

L'accensione di questa spia,
accompagnata da un segnale
acustico, indica un'anomalia del
ripartitore elettronico della frenata
(REF) che può provocare una
perdita di controllo del veicolo in
frenata.
Fermarsi non appena le condizioni del traffico
lo consentono.
Rivolgersi al più presto alla rete PEUGEOT
o


ad un riparatore qualificato. Se si sostituisce una ruota (pneumatico
o

cerchio), scegliere una ruota di misura
omologata per il veicolo.
In condizioni di funzionamento normali,
l'ABS può causare una leggera vibrazione
del pedale del freno.
In caso di frenata d'emergenza,
premere con decisione senza rilasciare
il pedale.
Controllo dinamico di stabilità
(CDS) e antipattinamento delle
ruote (TRC)
Attivazione
Questi sistemi si attivano automaticamente ad
ogni avviamento del motore. L'attivazione di questi sistemi è
indicata dal lampeggiamento di
questa spia sul quadro strumenti,
accompagnata da un segnale
acustico per il sistema DSC.
Disattivazione
In condizioni eccezionali (avviamento del
veicolo impantanato, immobilizzato nella neve,
su un terreno scivoloso, ecc.), può essere utile
disattivare i
sistemi CDS e TRC per consentire
alle ruote di slittare liberamente e aumentare
l'aderenza.
Tuttavia, si consiglia di riattivare i


sistemi
appena possibile.
F

P
remere nuovamente questo tasto.
Disattivazione del solo sistema TRC
Questa spia si accende: il
sistema TRC non agisce più sul
funzionamento del motore. Disattivazione dei sistemi TRC e CDS
F

A
veicolo fermo
, premere questo pulsante
per più di 3 secondi.
Queste spie si accendono: i sistemi
TRC e CDS non agiscono più sul
funzionamento del motore.
Riattivazione
I sistemi TRC e CDS si riattivano
automaticamente ad ogni avviamento del
motore.
F

P
remere nuovamente
questo tasto per riattivarli
manualmente.
Se viene disattivato solo il sistema TRC, questo
si riattiva non appena la velocità del veicolo
aumenta.
Se vengono disattivati entrambi i
sistemi TRC
e CDS, questi non si riattivano da soli anche se
la velocità del veicolo aumenta.
Anomalia di funzionamento
L'accensione di questa spia,
accompagnata da un segnale
acustico, indica un'anomalia di
funzionamento del sistema.
Non appena rilevano un problema di aderenza
o

di traiettoria, questi sistemi agiscono sul
funzionamento del motore e dei freni.
5
Sicurezza

54
Guidare con prudenza, a velocità moderata, e
rivolgersi al più presto PEUGEOT alla rete o ad un
riparatore qualificato per un controllo del sistema.
I sistemi TRC e CDS offrono una
maggiore sicurezza in caso di guida
normale ma non devono invitare a
guidare
ad una velocità elevata.
Il funzionamento di questi sistemi
è garantito purché si rispettino le
raccomandazioni del costruttore
relativamente alle ruote (pneumatici
e cerchi), ai componenti del sistema
frenante, ai componenti elettronici e alle
procedure di montaggio e di riparazione
adottate dalla rete PEUGEOT.
Dopo un urto, far verificare il sistema
dalla rete PEUGEOT o
da un riparatore
qualificato.

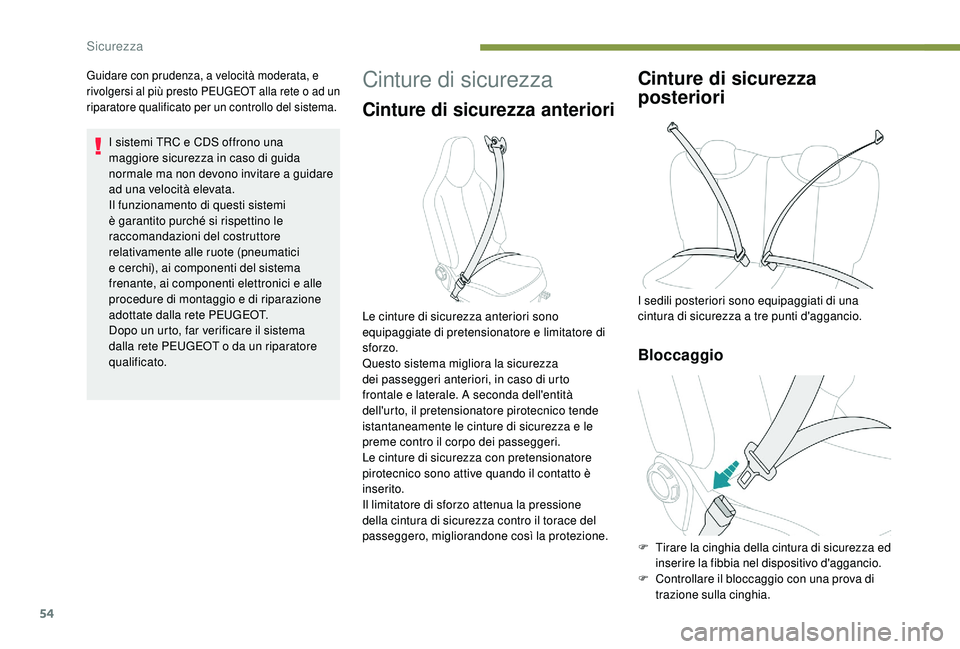

Cinture di sicurezza
Cinture di sicurezza anteriori
Le cinture di sicurezza anteriori sono
equipaggiate di pretensionatore e limitatore di
sforzo.
Questo sistema migliora la sicurezza
dei passeggeri anteriori, in caso di urto
frontale e laterale. A seconda dell'entità
dell'urto, il pretensionatore pirotecnico tende
istantaneamente le cinture di sicurezza e le
preme contro il corpo dei passeggeri.
Le cinture di sicurezza con pretensionatore
pirotecnico sono attive quando il contatto è
inserito.
Il limitatore di sforzo attenua la pressione
della cintura di sicurezza contro il torace del
passeggero, migliorandone così la protezione.
Cinture di sicurezza
posteriori
I sedili posteriori sono equipaggiati di una
cintura di sicurezza a tre punti d'aggancio.
Bloccaggio
F Tirare la cinghia della cintura di sicurezza ed inserire la fibbia nel dispositivo d'aggancio.
F

C
ontrollare il bloccaggio con una prova di
trazione sulla cinghia.
Sicurezza

55

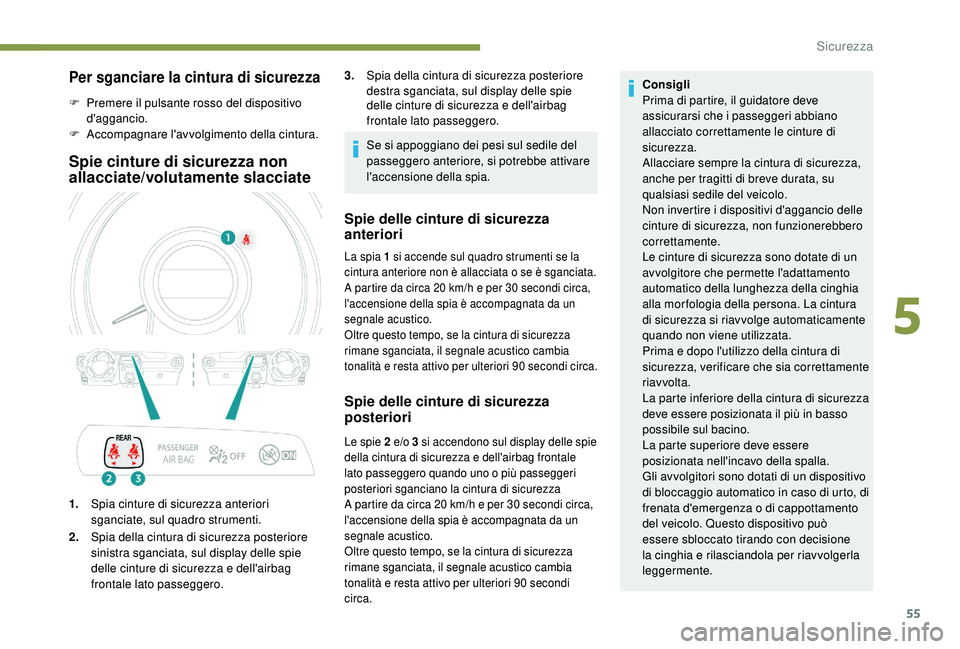

Per sganciare la cintura di sicurezza
F Premere il pulsante rosso del dispositivo d'aggancio.
F

A
ccompagnare l'avvolgimento della cintura.
Spie cinture di sicurezza non
allacciate/volutamente slacciate
1.Spia cinture di sicurezza anteriori
sganciate, sul quadro strumenti.
2. Spia della cintura di sicurezza posteriore
sinistra sganciata, sul display delle spie
delle cinture di sicurezza e dell'airbag
frontale lato passeggero. Se si appoggiano dei pesi sul sedile del
passeggero anteriore, si potrebbe attivare
l'accensione della spia.
Spie delle cinture di sicurezza
anteriori
La spia 1 si accende sul quadro strumenti se la
c intura anteriore non è allacciata o se è sganciata.
A partire da circa 20
km/h e per 30 secondi circa,
l'accensione della spia è accompagnata da un
segnale acustico.
Oltre questo tempo, se la cintura di sicurezza
rimane sganciata, il segnale acustico cambia
tonalità e resta attivo per ulteriori 90
secondi circa.
Spie delle cinture di sicurezza
posteriori
Le spie 2 e/o 3 si accendono sul display delle spie
d ella cintura di sicurezza e dell'airbag frontale
lato passeggero quando uno o
più passeggeri
posteriori sganciano la cintura di sicurezza
A partire da circa 20
km/h e per 30 secondi circa,
l'accensione della spia è accompagnata da un
segnale acustico.
Oltre questo tempo, se la cintura di sicurezza
rimane sganciata, il segnale acustico cambia
tonalità e resta attivo per ulteriori 90
secondi
circa.
Consigli
Prima di partire, il guidatore deve
assicurarsi che i
passeggeri abbiano
allacciato correttamente le cinture di
sicurezza.
Allacciare sempre la cintura di sicurezza,
anche per tragitti di breve durata, su
qualsiasi sedile del veicolo.
Non invertire i


dispositivi d'aggancio delle
cinture di sicurezza, non funzionerebbero
correttamente.
Le cinture di sicurezza sono dotate di un
avvolgitore che permette l'adattamento
automatico della lunghezza della cinghia
alla morfologia della persona. La cintura
di sicurezza si riavvolge automaticamente
quando non viene utilizzata.
Prima e dopo l'utilizzo della cintura di
sicurezza, verificare che sia correttamente
riavvolta.
La parte inferiore della cintura di sicurezza
deve essere posizionata il più in basso
possibile sul bacino.
La parte superiore deve essere
posizionata nell'incavo della spalla.
Gli avvolgitori sono dotati di un dispositivo
di bloccaggio automatico in caso di urto, di
frenata d'emergenza o
di cappottamento
del veicolo. Questo dispositivo può
essere sbloccato tirando con decisione
la cinghia e rilasciandola per riavvolgerla
leggermente.
3.
Spia della cintura di sicurezza posteriore
destra sganciata, sul display delle spie
delle cinture di sicurezza e dell'airbag
frontale lato passeggero.
5
Sicurezza

56
Consigli

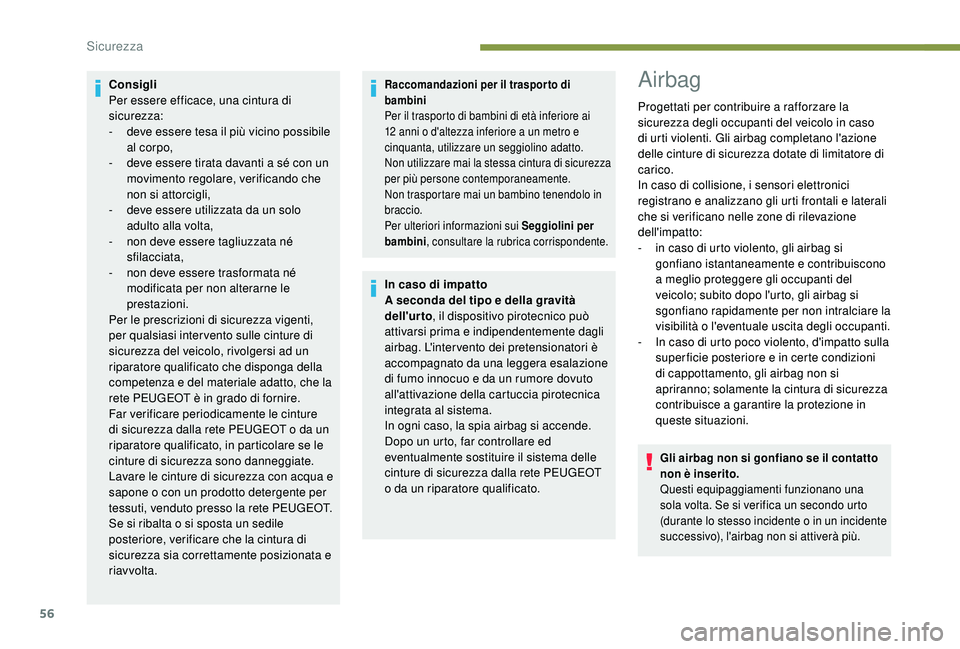

Per essere efficace, una cintura di
sicurezza:
-
d
eve essere tesa il più vicino possibile
al corpo,
-

d
eve essere tirata davanti a sé con un
movimento regolare, verificando che
non si attorcigli,
-

d
eve essere utilizzata da un solo
adulto alla volta,
-

n
on deve essere tagliuzzata né
sfilacciata,
-

n
on deve essere trasformata né
modificata per non alterarne le
prestazioni.
Per le prescrizioni di sicurezza vigenti,
per qualsiasi inter vento sulle cinture di
sicurezza del veicolo, rivolgersi ad un
riparatore qualificato che disponga della
competenza e del materiale adatto, che la
rete PEUGEOT è in grado di fornire.
Far verificare periodicamente le cinture
di sicurezza dalla rete PEUGEOT o
da un
riparatore qualificato, in particolare se le
cinture di sicurezza sono danneggiate.
Lavare le cinture di sicurezza con acqua e
sapone o
con un prodotto detergente per
tessuti, venduto presso la rete PEUGEOT.
Se si ribalta o
si sposta un sedile
posteriore, verificare che la cintura di
sicurezza sia correttamente posizionata e
riavvolta.Raccomandazioni per il traspor to di
bambini
Per il trasporto di bambini di età inferiore ai
12
anni o d'altezza inferiore a un metro e
cinquanta, utilizzare un seggiolino adatto.
Non utilizzare mai la stessa cintura di sicurezza
per più persone contemporaneamente.
Non trasportare mai un bambino tenendolo in
braccio.
Per ulteriori informazioni sui Seggiolini per
bambini , consultare la rubrica corrispondente.
In caso di impatto
A seconda del tipo e della gravità
dell'urto , il dispositivo pirotecnico può
attivarsi prima e indipendentemente dagli
airbag. L'inter vento dei pretensionatori è
accompagnato da una leggera esalazione
di fumo innocuo e da un rumore dovuto
all'attivazione della cartuccia pirotecnica
integrata al sistema.
In ogni caso, la spia airbag si accende.
Dopo un urto, far controllare ed
eventualmente sostituire il sistema delle
cinture di sicurezza dalla rete PEUGEOT
o


da un riparatore qualificato.
Airbag
Progettati per contribuire a rafforzare la
s icurezza degli occupanti del veicolo in caso
di urti violenti. Gli airbag completano l'azione
delle cinture di sicurezza dotate di limitatore di
carico.
In caso di collisione, i sensori elettronici
registrano e analizzano gli urti frontali e laterali
che si verificano nelle zone di rilevazione
dell'impatto:
-

i
n caso di urto violento, gli airbag si
gonfiano istantaneamente e contribuiscono
a
meglio proteggere gli occupanti del
veicolo; subito dopo l'urto, gli airbag si
sgonfiano rapidamente per non intralciare la
visibilità o


l'eventuale uscita degli occupanti.
-

I
n caso di urto poco violento, d'impatto sulla
super ficie posteriore e in certe condizioni
di cappottamento, gli airbag non si
apriranno; solamente la cintura di sicurezza
contribuisce a


garantire la protezione in
queste situazioni.
Gli airbag non si gonfiano se il contatto
non è inserito.
Questi equipaggiamenti funzionano una
sola volta. Se si verifica un secondo urto
(durante lo stesso incidente o
in un incidente
successivo), l'airbag non si attiverà più.
Sicurezza

57

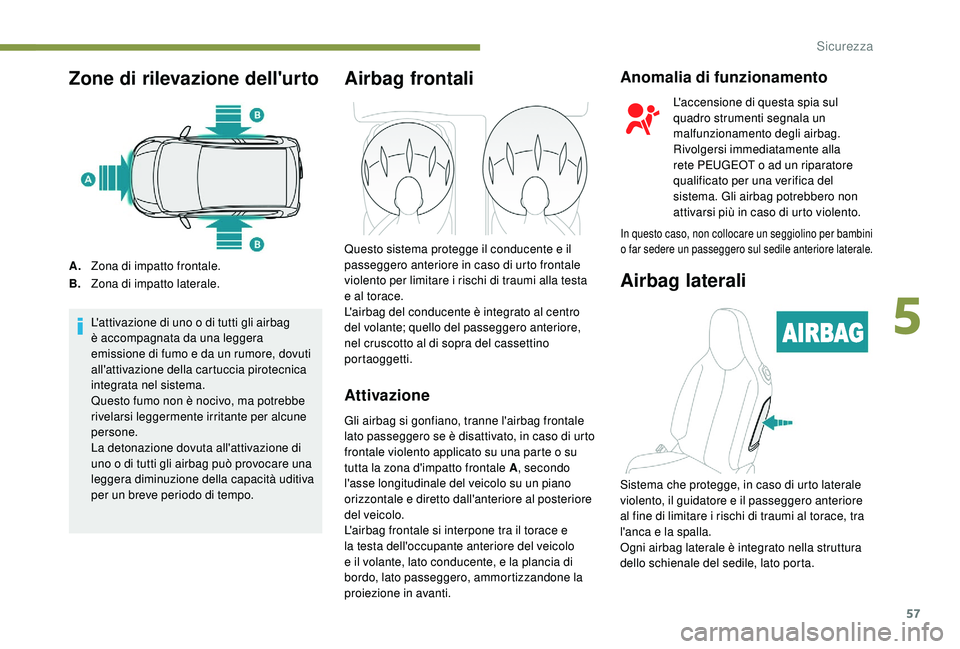

Zone di rilevazione dell'urto
A.Zona di impatto frontale.
B. Zona di impatto laterale.
L'attivazione di uno o
di tutti gli airbag
è accompagnata da una leggera
emissione di fumo e da un rumore, dovuti
all'attivazione della cartuccia pirotecnica
integrata nel sistema.
Questo fumo non è nocivo, ma potrebbe
rivelarsi leggermente irritante per alcune
persone.
La detonazione dovuta all'attivazione di
uno o
di tutti gli airbag può provocare una
leggera diminuzione della capacità uditiva
per un breve periodo di tempo.
Airbag frontali
Questo sistema protegge il conducente e il
passeggero anteriore in caso di urto frontale
violento per limitare i
rischi di traumi alla testa
e al torace.
L'airbag del conducente è integrato al centro
del volante; quello del passeggero anteriore,
nel cruscotto al di sopra del cassettino
portaoggetti.
Attivazione
Gli airbag si gonfiano, tranne l'airbag frontale
lato passeggero se è disattivato, in caso di urto
frontale violento applicato su una parte o
su
tutta la zona d'impatto frontale A , secondo
l'asse longitudinale del veicolo su un piano
orizzontale e diretto dall'anteriore al posteriore
del veicolo.
L'airbag frontale si interpone tra il torace e
la testa dell'occupante anteriore del veicolo
e il volante, lato conducente, e la plancia di
bordo, lato passeggero, ammortizzandone la
proiezione in avanti.
Anomalia di funzionamento
L'accensione di questa spia sul
quadro strumenti segnala un
malfunzionamento degli airbag.
Rivolgersi immediatamente alla
rete PEUGEOT o
ad un riparatore
qualificato per una verifica del
sistema. Gli airbag potrebbero non
attivarsi più in caso di urto violento.
In questo caso, non collocare un seggiolino per bambini
o far sedere un passeggero sul sedile anteriore laterale.
Airbag laterali
Sistema che protegge, in caso di urto laterale
violento, il guidatore e il passeggero anteriore
al fine di limitare i
rischi di traumi al torace, tra
l'anca e la spalla.
Ogni airbag laterale è integrato nella struttura
dello schienale del sedile, lato porta.
5
Sicurezza

58

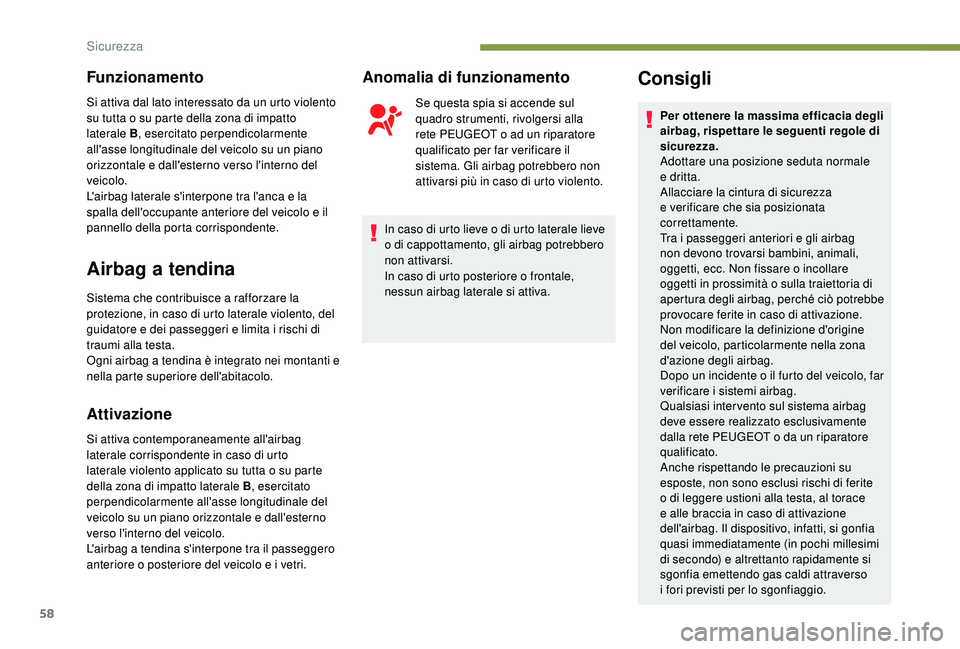

Funzionamento
Si attiva dal lato interessato da un urto violento
su tutta o su parte della zona di impatto
laterale B , esercitato perpendicolarmente
all'asse longitudinale del veicolo su un piano
orizzontale e dall'esterno verso l'interno del
veicolo.
L'airbag laterale s'interpone tra l'anca e la
spalla dell'occupante anteriore del veicolo e il
pannello della porta corrispondente.
Airbag a tendina
Sistema che contribuisce a rafforzare la
p rotezione, in caso di urto laterale violento, del
guidatore e dei passeggeri e limita i
rischi di
traumi alla testa.
Ogni airbag a
tendina è integrato nei montanti e
nella parte superiore dell'abitacolo.
Attivazione
Si attiva contemporaneamente all'airbag
laterale corrispondente in caso di urto
laterale violento applicato su tutta o
su parte
della zona di impatto laterale B , esercitato
perpendicolarmente all'asse longitudinale del
veicolo su un piano orizzontale e dall'esterno
verso l'interno del veicolo.
L'airbag a
tendina s'interpone tra il passeggero
anteriore o
posteriore del veicolo e i vetri.
Anomalia di funzionamento
Se questa spia si accende sul
quadro strumenti, rivolgersi alla
rete PEUGEOT o ad un riparatore
qualificato per far verificare il
sistema. Gli airbag potrebbero non
attivarsi più in caso di urto violento.
In caso di urto lieve o
di urto laterale lieve
o

di cappottamento, gli airbag potrebbero
non attivarsi.
In caso di urto posteriore o
frontale,
nessun airbag laterale si attiva.
Consigli
Per ottenere la massima efficacia degli
airbag, rispettare le seguenti regole di
sicurezza.
Adottare una posizione seduta normale
e dritta.
Allacciare la cintura di sicurezza
e verificare che sia posizionata
correttamente.
Tra i
passeggeri anteriori e gli airbag
non devono trovarsi bambini, animali,
oggetti, ecc. Non fissare o
incollare
oggetti in prossimità o
sulla traiettoria di
apertura degli airbag, perché ciò potrebbe
provocare ferite in caso di attivazione.
Non modificare la definizione d'origine
del veicolo, particolarmente nella zona
d'azione degli airbag.
Dopo un incidente o
il furto del veicolo, far
verificare i
sistemi airbag.
Qualsiasi inter vento sul sistema airbag
deve essere realizzato esclusivamente
dalla rete PEUGEOT o
da un riparatore
qualificato.
Anche rispettando le precauzioni su
esposte, non sono esclusi rischi di ferite
o
di leggere ustioni alla testa, al torace
e alle braccia in caso di attivazione
dell'airbag. Il dispositivo, infatti, si gonfia
quasi immediatamente (in pochi millesimi
di secondo) e altrettanto rapidamente si
sgonfia emettendo gas caldi attraverso
i
fori previsti per lo sgonfiaggio.
Sicurezza
