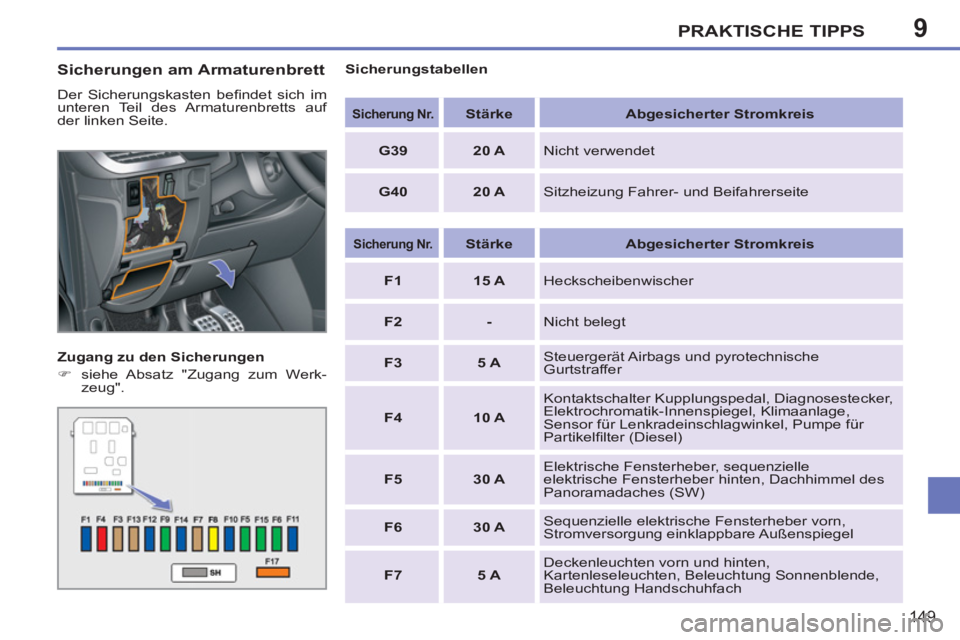

Sicherungen am Armaturenbrett
Der Sicherungskasten befi ndet sich im
unteren Teil des Armaturenbretts auf
der linken Seite.
Zugang zu den Sicherungen
)
siehe Absatz "Zugang zum Werk-
zeug".
Sicherungstabellen
Sicherung Nr.
Stärke
Abgesicherter Stromkreis
G39
20 A
Nicht verwendet
G40
20 A
Sitzheizung Fahrer- und Beifahrerseite
Sicherung Nr.
Stärke
Abgesicherter Stromkreis
F1
15 A
Heckscheibenwischer
F2
-
Nicht belegt
F3
5 A
Steuergerät Airbags und pyrotechnische
Gurtstraffer
F4
10 A
Kontaktschalter Kupplungspedal, Diagnosestecker,
Elektrochromatik-Innenspiegel, Klimaanlage,
Sensor für Lenkradeinschlagwinkel, Pumpe für
Partikelfi lter (Diesel)
F5
30 A
Elektrische Fensterheber, sequenzielle
elektrische Fensterheber hinten, Dachhimmel des
Panoramadaches (SW)
F6
30 A
Sequenzielle elektrische Fensterheber vorn,
Stromversorgung einklappbare Außenspiegel
F7
5 A
Deckenleuchten vorn und hinten,
Kartenleseleuchten, Beleuchtung Sonnenblende,
Beleuchtung Handschuhfach
Page 152 of 248
9PRAKTISCHE TIPPS
150

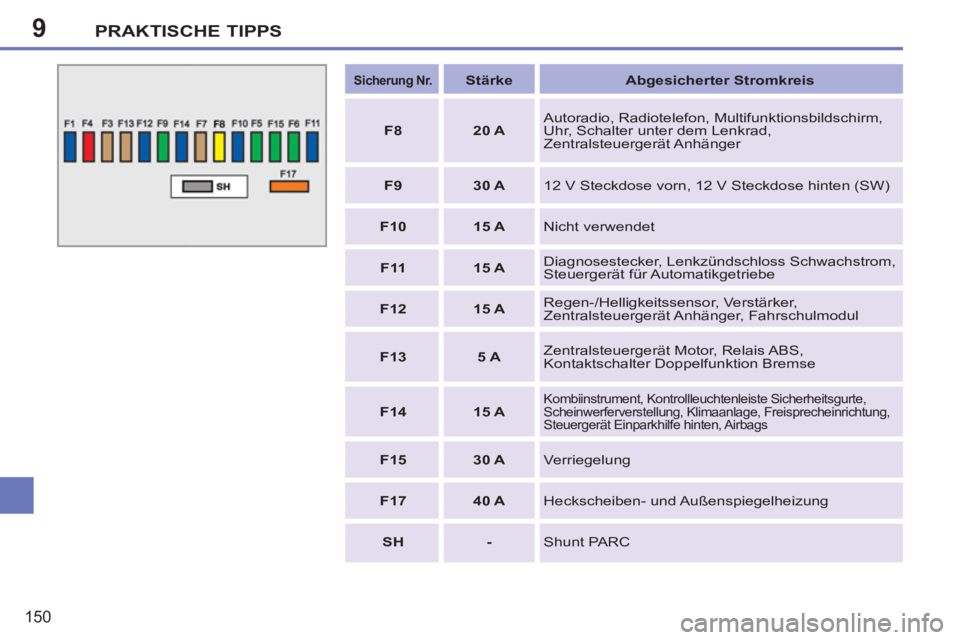

Sicherung Nr.
Stärke
Abgesicherter Stromkreis
F8
20 A
Autoradio, Radiotelefon, Multifunktionsbildschirm,
Uhr, Schalter unter dem Lenkrad,
Zentralsteuergerät Anhänger
F9
30 A
12 V Steckdose vorn, 12 V Steckdose hinten (SW)
F10
15 A
Nicht verwendet
F11
15 A
Diagnosestecker, Lenkzündschloss Schwachstrom,
Steuergerät für Automatikgetriebe
F12
15 A
Regen-/Helligkeitssensor, Verstärker,
Zentralsteuergerät Anhänger, Fahrschulmodul
F13
5 A
Zentralsteuergerät Motor, Relais ABS,
Kontaktschalter Doppelfunktion Bremse
F14
15 A
Kombiinstrument, Kontrollleuchtenleiste Sicherheitsgurte,
Scheinwerferverstellung, Klimaanlage, Freisprecheinrichtung,
Steuergerät Einparkhilfe hinten, Airbags
F15
30 A
Verriegelung
F17
40 A
Heckscheiben- und Außenspiegelheizung
SH
-
Shunt PARC
Page 153 of 248
9PRAKTISCHE TIPPS
151

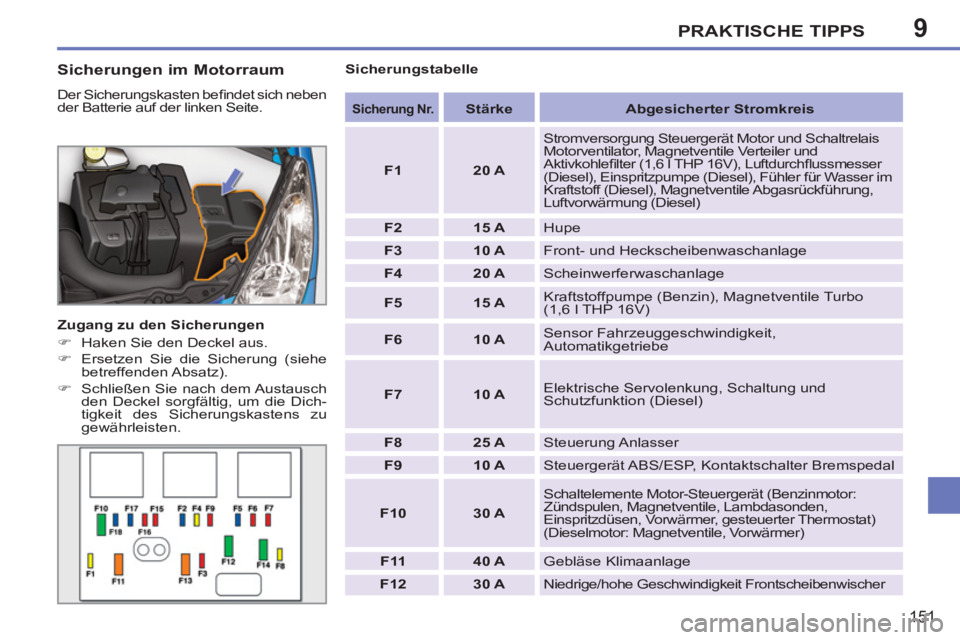

Sicherungen im Motorraum
Der Sicherungskasten befi ndet sich neben
der Batterie auf der linken Seite.
Zugang zu den Sicherungen
)
Haken Sie den Deckel aus.
)
Ersetzen Sie die Sicherung (siehe
betreffenden Absatz).
)
Schließen Sie nach dem Austausch
den Deckel sorgfältig, um die Dich-
tigkeit des Sicherungskastens zu
gewährleisten.
Sicherungstabelle
Sicherung Nr.
Stärke
Abgesicherter Stromkreis
F1
20 A
Stromversorgung Steuergerät Motor und Schaltrelais
Motorventilator, Magnetventile Verteiler und
Aktivkohlefi lter (1,6 l THP 16V), Luftdurchfl ussmesser
(Diesel), Einspritzpumpe (Diesel), Fühler für Wasser im
Kraftstoff (Diesel), Magnetventile Abgasrückführung,
Luftvorwärmung (Diesel)
F2
15 A
Hupe
F3
10 A
Front- und Heckscheibenwaschanlage
F4
20 A
Scheinwerferwaschanlage
F5
15 A
Kraftstoffpumpe (Benzin), Magnetventile Turbo
(1,6 l THP 16V)
F6
10 A
Sensor Fahrzeuggeschwindigkeit,
Automatikgetriebe
F7
10 A
Elektrische Servolenkung, Schaltung und
Schutzfunktion (Diesel)
F8
25 A
Steuerung Anlasser
F9
10 A
Steuergerät ABS/ESP, Kontaktschalter Bremspedal
F10
30 A
Schaltelemente Motor-Steuergerät (Benzinmotor:
Zündspulen, Magnetventile, Lambdasonden,
Einspritzdüsen, Vorwärmer, gesteuerter Thermostat)
(Dieselmotor: Magnetventile, Vorwärmer)
F11
40 A
Gebläse Klimaanlage
F12
30 A
Niedrige/hohe Geschwindigkeit Frontscheibenwischer
Page 154 of 248
9PRAKTISCHE TIPPS
152
Sicherung Nr.
Stärke
Abgesicherter Stromkreis
F13
40 A
Stromversorgung Zentralsteuergerät BSI
(+ nach Zündung)
F14
30 A
Kraftstoffvorwärmung (Diesel)
F15
10 A
Fernlicht links
F16
10 A
Fernlicht rechts
F17
15 A
Abblendlicht links
F18
15 A
Abblendlicht rechts
*
Die Groß-Sicherungen stellen einen
zusätzlichen Schutz für die elek-
trischen Systeme dar. Alle diesbezüg-
lichen Reparaturarbeiten müssen von
einem Vertreter des PEUGEOT-Händ-
lernetzes oder von einer qualifi zierten
Werkstatt durchgeführt werden.

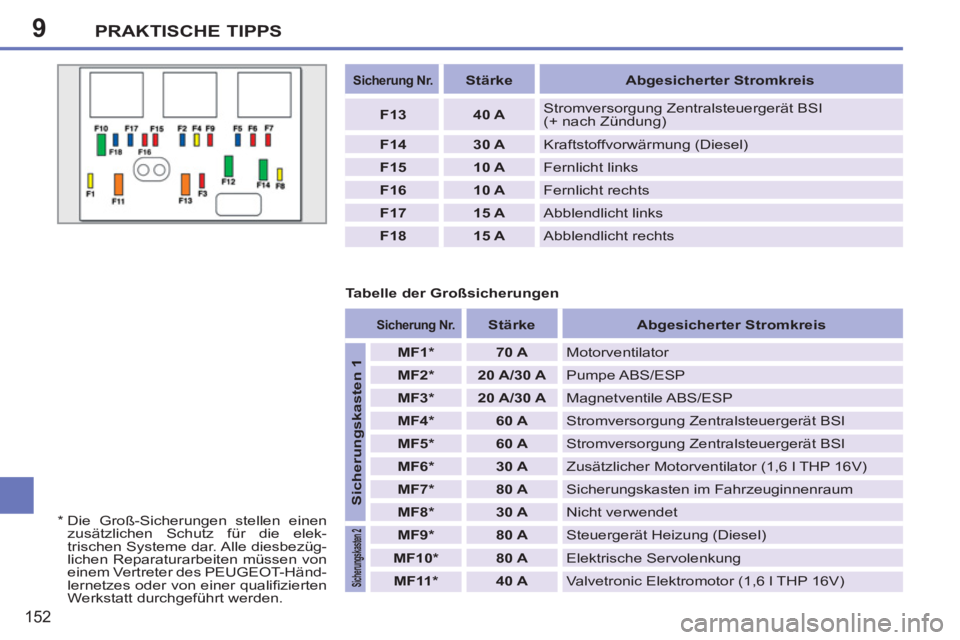

Tabelle der Großsicherungen
Sicherung Nr.
Stärke
Abgesicherter Stromkreis
Sicherungskasten 1
MF1 *
70 A
Motorventilator
MF2 *
20 A/30 A
Pumpe ABS/ESP
MF3 *
20 A/30 A
Magnetventile ABS/ESP
MF4 *
60 A
Stromversorgung Zentralsteuergerät BSI
MF5 *
60 A
Stromversorgung Zentralsteuergerät BSI
MF6 *
30 A
Zusätzlicher Motorventilator (1,6 l THP 16V)
MF7 *
80 A
Sicherungskasten im Fahrzeuginnenraum
MF8 *
30 A
Nicht verwendet
Sicherungskasten 2
MF9 *
80 A
Steuergerät Heizung (Diesel)
MF10 *
80 A
Elektrische Servolenkung
MF11 *
40 A
Valvetronic Elektromotor (1,6 l THP 16V)
Page 155 of 248
9PRAKTISCHE TIPPS
153

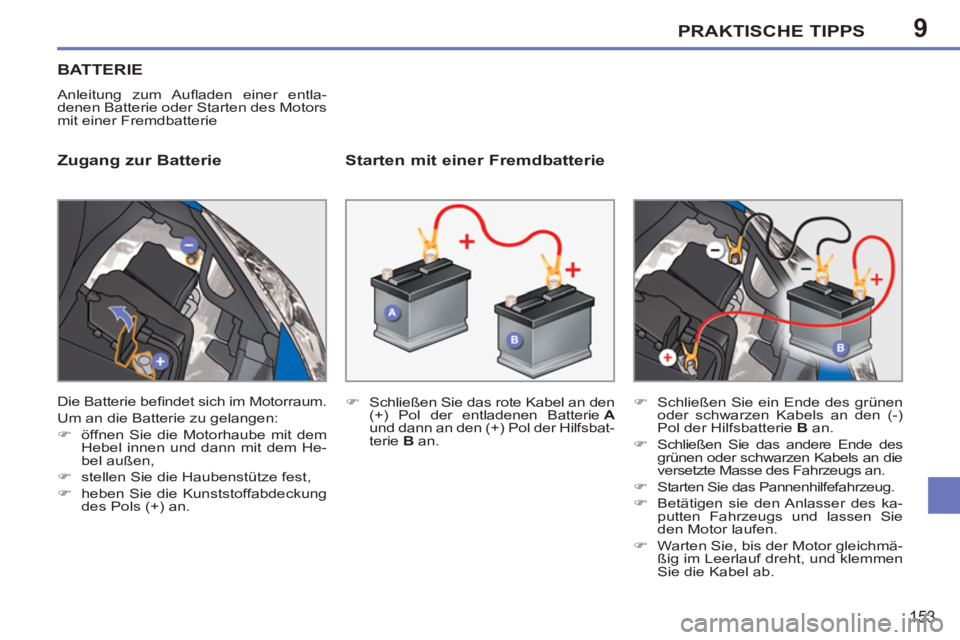

BATTERIE
Anleitung zum Aufl aden einer entla-
denen Batterie oder Starten des Motors
mit einer Fremdbatterie
Zugang zur Batterie
Starten mit einer Fremdbatterie
)
Schließen Sie das rote Kabel an den
(+) Pol der entladenen Batterie A
und dann an den (+) Pol der Hilfsbat-
terie B
an.
)
Schließen Sie ein Ende des grünen
oder schwarzen Kabels an den (-)
Pol der Hilfsbatterie B
an.
)
Schließen Sie das andere Ende des
grünen oder schwarzen Kabels an die
versetzte Masse des Fahrzeugs an.
)
Starten Sie das Pannenhilfefahrzeug.
)
Betätigen sie den Anlasser des ka-
putten Fahrzeugs und lassen Sie
den Motor laufen.
)
Warten Sie, bis der Motor gleichmä-
ßig im Leerlauf dreht, und klemmen
Sie die Kabel ab.
Die Batterie befi ndet sich im Motorraum.
Um an die Batterie zu gelangen:
)
öffnen Sie die Motorhaube mit dem
Hebel innen und dann mit dem He-
bel außen,
)
stellen Sie die Haubenstütze fest,
)
heben Sie die Kunststoffabdeckung
des Pols (+) an.
Page 156 of 248
9
!
i
i
PRAKTISCHE TIPPS
154
Laden Sie die Batterie erst auf,
wenn Sie die Pole abgeklemmt
haben.
Klemmen Sie die Pole nicht bei
laufendem Motor ab.
Die Batterien enthalten schädliche
Substanzen wie Schwefelsäure
und Blei. Sie müssen gemäß den
gesetzlichen Vorschriften entsorgt
werden und dürfen auf keinen Fall
in den Hausmüll geworfen werden.
Geben Sie verbrauchte Batterien
an einer dafür zugelassenen Sam-
melstelle ab.

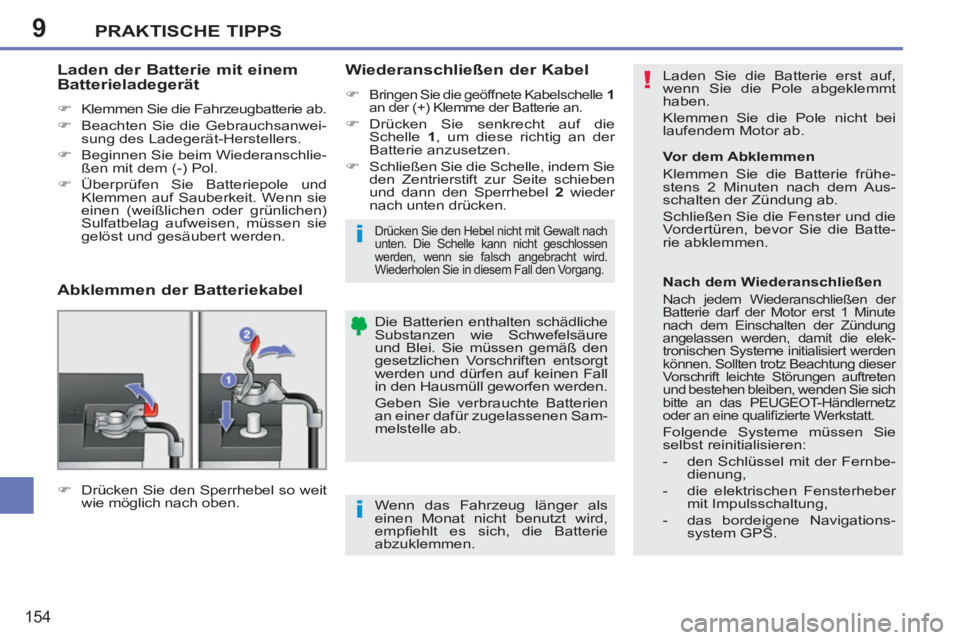

Laden der Batterie mit einem
Batterieladegerät
)
Klemmen Sie die Fahrzeugbatterie ab.
)
Beachten Sie die Gebrauchsanwei-
sung des Ladegerät-Herstellers.
)
Beginnen Sie beim Wiederanschlie-
ßen mit dem (-) Pol.
)
Überprüfen Sie Batteriepole und
Klemmen auf Sauberkeit. Wenn sie
einen (weißlichen oder grünlichen)
Sulfatbelag aufweisen, müssen sie
gelöst und gesäubert werden.
Wenn das Fahrzeug länger als
einen Monat nicht benutzt wird,
empfi ehlt es sich, die Batterie
abzuklemmen.
Vor dem Abklemmen
Klemmen Sie die Batterie frühe-
stens 2 Minuten nach dem Aus-
schalten der Zündung ab.
Schließen Sie die Fenster und die
Vordertüren, bevor Sie die Batte-
rie abklemmen.
Nach dem Wiederanschließen
Nach jedem Wiederanschließen der
Batterie darf der Motor erst 1 Minute
nach dem Einschalten der Zündung
angelassen werden, damit die elek-
tronischen Systeme initialisiert werden
können. Sollten trotz Beachtung dieser
Vorschrift leichte Störungen auftreten
und bestehen bleiben, wenden Sie sich
bitte an das PEUGEOT-Händlernetz
oder an eine qualifi zierte Werkstatt.
Folgende Systeme müssen Sie
selbst reinitialisieren:
- den Schlüssel mit der Fernbe-
dienung,
- die elektrischen Fensterheber
mit Impulsschaltung,
- das bordeigene Navigations-
system GPS.
Abklemmen der Batteriekabel
Wiederanschließen der Kabel
)
Bringen Sie die geöffnete Kabelschelle 1
an der (+) Klemme der Batterie an.
)
Drücken Sie senkrecht auf die
Schelle 1
, um diese richtig an der
Batterie anzusetzen.
)
Schließen Sie die Schelle, indem Sie
den Zentrierstift zur Seite schieben
und dann den Sperrhebel 2
wieder
nach unten drücken.
)
Drücken Sie den Sperrhebel so weit
wie möglich nach oben.
Drücken Sie den Hebel nicht mit Gewalt nach
unten. Die Schelle kann nicht geschlossen
werden, wenn sie falsch angebracht wird.
Wiederholen Sie in diesem Fall den Vorgang.
Page 157 of 248
9
i
i
PRAKTISCHE TIPPS
155
ENTLASTUNG DER BATTERIE
Diese Funktion dient dazu, die Be-
nutzung bestimmter elektrischer Ver-
braucher unter Berücksichtigung des
Ladezustandes der Batterie zu steuern.
Während der Fahrt werden bestimmte
Verbraucher wie die Klimaanlage, die
Heckscheibenheizung, usw. vorüberge-
hend ausgeschaltet.
Die ausgeschalteten Verbraucher wer-
den automatisch wieder eingeschaltet,
wenn es die Bedingungen erlauben.
Bei entladener Batterie springt der
Motor nicht an (vgl. betreffenden
Absatz).
Wenn Sie gerade ein Gespräch
führen, können Sie dieses noch
5 Minuten lang mit der Frei-
sprecheinrichtung Ihres WIP Sound-
Systemes fortsetzen.
Hiermit wird die Betriebsdauer be-
stimmter Funktionen gesteuert, um die
Batterie nicht zu stark zu entladen.
Nach dem Abstellen des Motors können
Sie elektrische Verbraucher wie Autora-
dio, Scheibenwischer, Abblendlicht, De-
ckenleuchten, usw. insgesamt noch für
die Dauer von maximal dreißig Minuten
benutzen.
Verlassen des Energiesparmodus
Die betreffenden Funktionen werden
automatisch bei der nächsten Inbetrieb-
nahme des Fahrzeugs reaktiviert.
)
Um die Funktionen sofort wieder be-
nutzen zu können, starten Sie den
Motor und lassen Sie ihn kurze Zeit
laufen.
Die Zeit, die Ihnen in diesem Fall für
den Betrieb der Verbraucher zur Verfü-
gung steht, ist doppelt so lang wie die
Motorlaufzeit. Sie beträgt trotzdem im-
mer fünf bis maximal dreißig Minuten.
Wechsel in den Energiesparmodus
Wenn diese dreißig Minuten verstrichen
sind, wird der Wechsel in den Energie-
sparmodus auf dem Multifunktionsbild-
schirm angezeigt, die eingeschalteten
Verbraucher werden auf Bereitschaft
geschaltet.
AUSTA USCH DERSCHEIBENWISCHERBLÄTTER
Anleitung zum Austausch eines ver-
schlissenen Scheibenwischerblatts
gegen ein neues ohne die Benutzung
von Werkzeug.
Wischerblatt vorn oder hinten entfernen
)
Heben Sie den entsprechenden Wi-
scherarm an.
)
Lösen Sie das Wischerblatt und ziehen
Sie es ab.
Wischerblatt vorn oder hinten
einsetzen
)
Vergleichen Sie vorn die Größe der
Wischerblätter. Das kürzere Blatt
muss auf der Beifahrerseite mon-
tiert werden.
)
Setzen Sie das neue Wischerblatt
ein und klemmen Sie es fest.
)
Klappen Sie den Wischerarm vor-
sichtig wieder herunter.
Page 158 of 248
9
i
i
PRAKTISCHE TIPPS
156

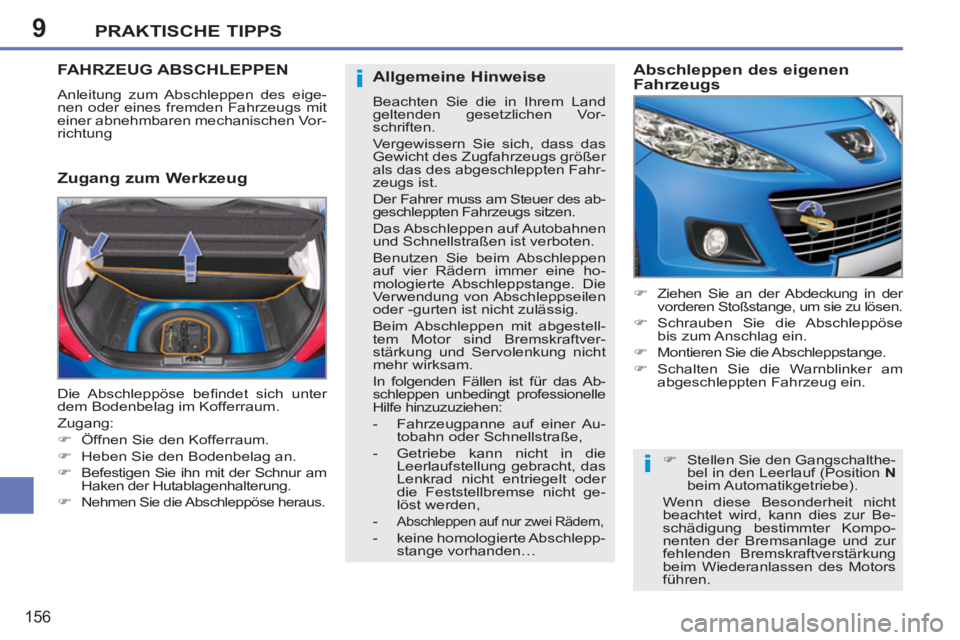

FAHRZEUG ABSCHLEPPEN
Anleitung zum Abschleppen des eige-
nen oder eines fremden Fahrzeugs mit
einer abnehmbaren mechanischen Vor-
richtung
Zugang zum Werkzeug
Abschleppen des eigenen
Fahrzeugs
)
Ziehen Sie an der Abdeckung in der
vorderen Stoßstange, um sie zu lösen.
)
Schrauben Sie die Abschleppöse
bis zum Anschlag ein.
)
Montieren Sie die Abschleppstange.
)
Schalten Sie die Warnblinker am
abgeschleppten Fahrzeug ein.
Die Abschleppöse befi ndet sich unter
dem Bodenbelag im Kofferraum.
Zugang:
)
Öffnen Sie den Kofferraum.
)
Heben Sie den Bodenbelag an.
)
Befestigen Sie ihn mit der Schnur am
Haken der Hutablagenhalterung.
)
Nehmen Sie die Abschleppöse heraus.
)
Stellen Sie den Gangschalthe-
bel in den Leerlauf (Position N
beim Automatikgetriebe).
Wenn diese Besonderheit nicht
beachtet wird, kann dies zur Be-
schädigung bestimmter Kompo-
nenten der Bremsanlage und zur
fehlenden Bremskraftverstärkung
beim Wiederanlassen des Motors
führen.
Allgemeine Hinweise
Beachten Sie die in Ihrem Land
geltenden gesetzlichen Vor-
schriften.
Vergewissern Sie sich, dass das
Gewicht des Zugfahrzeugs größer
als das des abgeschleppten Fahr-
zeugs ist.
Der Fahrer muss am Steuer des ab-
geschleppten Fahrzeugs sitzen.
Das Abschleppen auf Autobahnen
und Schnellstraßen ist verboten.
Benutzen Sie beim Abschleppen
auf vier Rädern immer eine ho-
mologierte Abschleppstange. Die
Verwendung von Abschleppseilen
oder -gurten ist nicht zulässig.
Beim Abschleppen mit abgestell-
tem Motor sind Bremskraftver-
stärkung und Servolenkung nicht
mehr wirksam.
In folgenden Fällen ist für das Ab-
schleppen unbedingt professionelle
Hilfe hinzuzuziehen:
- Fahrzeugpanne auf einer Au-
tobahn oder Schnellstraße,
- Getriebe kann nicht in die
Leerlaufstellung gebracht, das
Lenkrad nicht entriegelt oder
die Feststellbremse nicht ge-
löst werden,
-
Abschleppen auf nur zwei Rädern,
- keine homologierte Abschlepp-
stange vorhanden…
Page 159 of 248
9
ii
PRAKTISCHE TIPPS
157
)

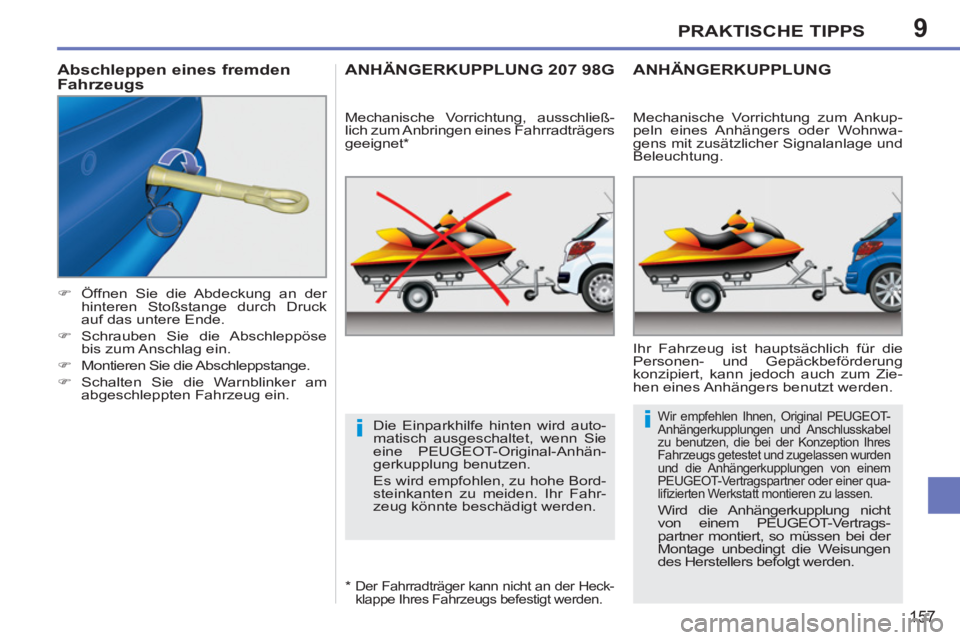

Öffnen Sie die Abdeckung an der
hinteren Stoßstange durch Druck
auf das untere Ende.
)
Schrauben Sie die Abschleppöse
bis zum Anschlag ein.
)
Montieren Sie die Abschleppstange.
)
Schalten Sie die Warnblinker am
abgeschleppten Fahrzeug ein.
Abschleppen eines fremden
Fahrzeugs
*
Der Fahrradträger kann nicht an der Heck-
klappe Ihres Fahrzeugs befestigt werden.
ANHÄNGERKUPPLUNG 207 98G
Mechanische Vorrichtung, ausschließ-
lich zum Anbringen eines Fahrradträgers
geeignet *
ANHÄNGERKUPPLUNG
Ihr Fahrzeug ist hauptsächlich für die
Personen- und Gepäckbeförderung
konzipiert, kann jedoch auch zum Zie-
hen eines Anhängers benutzt werden.
Mechanische Vorrichtung zum Ankup-
peln eines Anhängers oder Wohnwa-
gens mit zusätzlicher Signalanlage und
Beleuchtung.
Wir empfehlen Ihnen, Original PEUGEOT-
Anhängerkupplungen und Anschlusskabel
zu benutzen, die bei der Konzeption Ihres
Fahrzeugs getestet und zugelassen wurden
und die Anhängerkupplungen von einem
PEUGEOT-Vertragspartner oder einer qua-
lifi zierten Werkstatt montieren zu lassen.
Wird die Anhängerkupplung nicht
von einem PEUGEOT-Vertrags-
partner montiert, so müssen bei der
Montage unbedingt die Weisungen
des Herstellers befolgt werden. Die Einparkhilfe hinten wird auto-
matisch ausgeschaltet, wenn Sie
eine PEUGEOT-Original-Anhän-
gerkupplung benutzen.
Es wird empfohlen, zu hohe Bord-
steinkanten zu meiden. Ihr Fahr-
zeug könnte beschädigt werden.
Page 160 of 248
9
i
PRAKTISCHE TIPPS
158

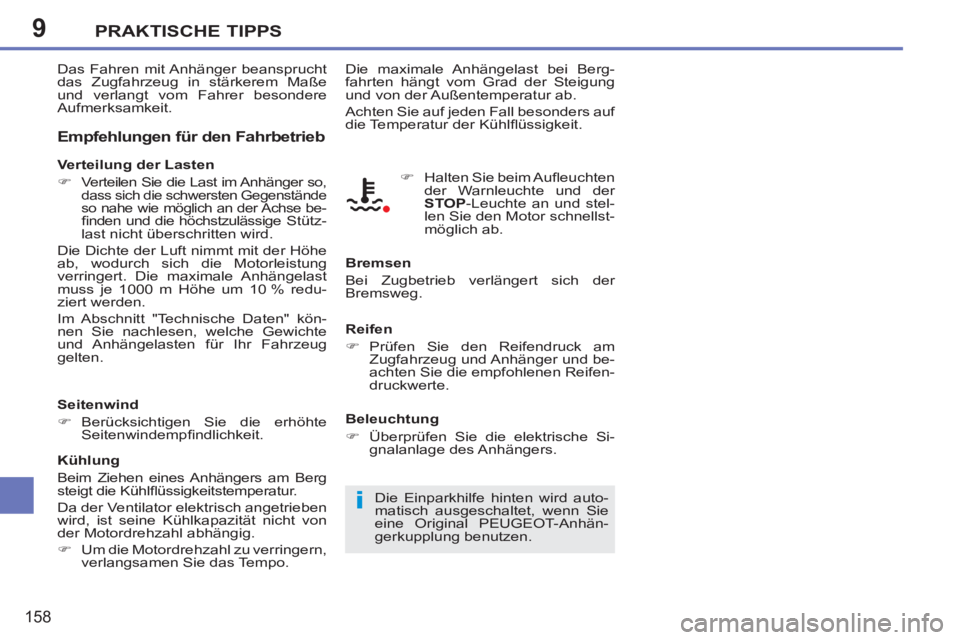

Empfehlungen für den Fahrbetrieb
Verteilung der Lasten
)
Verteilen Sie die Last im Anhänger so,
dass sich die schwersten Gegenstände
so nahe wie möglich an der Achse be-
fi nden und die höchstzulässige Stütz-
last nicht überschritten wird.
Die Dichte der Luft nimmt mit der Höhe
ab, wodurch sich die Motorleistung
verringert. Die maximale Anhängelast
muss je 1000 m Höhe um 10 % redu-
ziert werden.
Im Abschnitt "Technische Daten" kön-
nen Sie nachlesen, welche Gewichte
und Anhängelasten für Ihr Fahrzeug
gelten.
Seitenwind
)
Berücksichtigen Sie die erhöhte
Seitenwindempfi ndlichkeit.
Kühlung
Beim Ziehen eines Anhängers am Berg
steigt die Kühlfl üssigkeitstemperatur.
Da der Ventilator elektrisch angetrieben
wird, ist seine Kühlkapazität nicht von
der Motordrehzahl abhängig.
)
Um die Motordrehzahl zu verringern,
verlangsamen Sie das Tempo. Das Fahren mit Anhänger beansprucht
das Zugfahrzeug in stärkerem Maße
und verlangt vom Fahrer besondere
Aufmerksamkeit. Die maximale Anhängelast bei Berg-
fahrten hängt vom Grad der Steigung
und von der Außentemperatur ab.
Achten Sie auf jeden Fall besonders auf
die Temperatur der Kühlfl üssigkeit.
Bremsen
Bei Zugbetrieb verlängert sich der
Bremsweg.
Reifen
)
Prüfen Sie den Reifendruck am
Zugfahrzeug und Anhänger und be-
achten Sie die empfohlenen Reifen-
druckwerte.
Beleuchtung
)
Überprüfen Sie die elektrische Si-
gnalanlage des Anhängers.
Die Einparkhilfe hinten wird auto-
matisch ausgeschaltet, wenn Sie
eine Original PEUGEOT-Anhän-
gerkupplung benutzen.
)
Halten Sie beim Aufl euchten
der Warnleuchte und der
STOP
-Leuchte an und stel-
len Sie den Motor schnellst-
möglich ab.
