PEUGEOT 3008 2014 Manuel du propriétaire (in French)

189

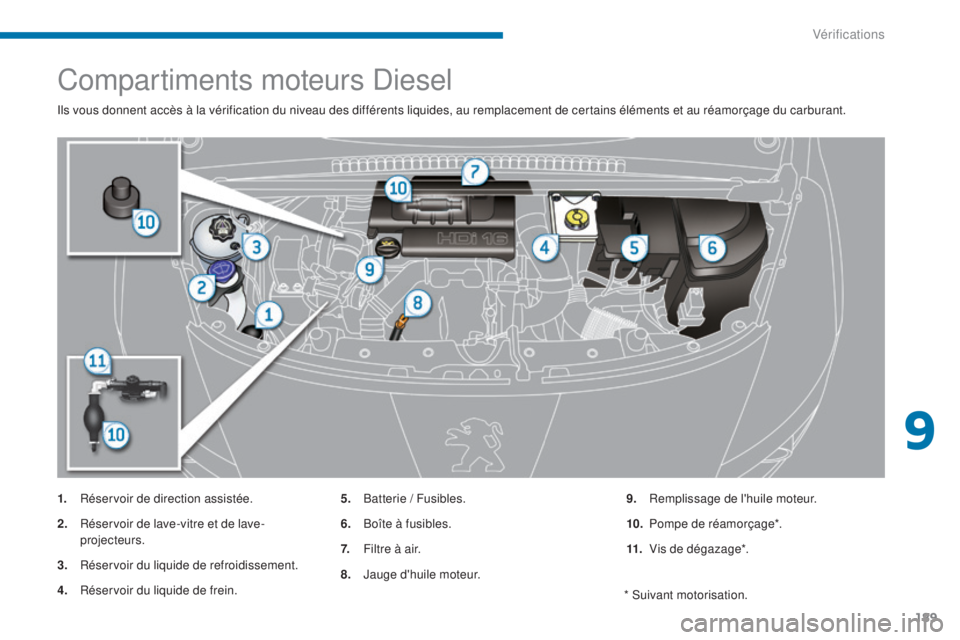

Compartiments moteurs Diesel
Ils vous donnent accès à la vérification du niveau des différents liquides, au remplacement de certains éléments et au réamorçage du carburant.
1.
R
éservoir de direction assistée.
2.
R

éservoir de lave-vitre et de lave-
projecteurs.
3.
R

éservoir du liquide de refroidissement.
4.
R

éservoir du liquide de frein. 5.
Ba

tterie / Fusibles.
6.
B

oîte à fusibles.
7.
F

iltre à air.
8.
J

auge d'huile moteur.9.
R

emplissage de l'huile moteur.
10.
P

ompe de réamorçage*.
11.
V

is de dégazage*.
* Suivant motorisation.
9
Vérifications

190

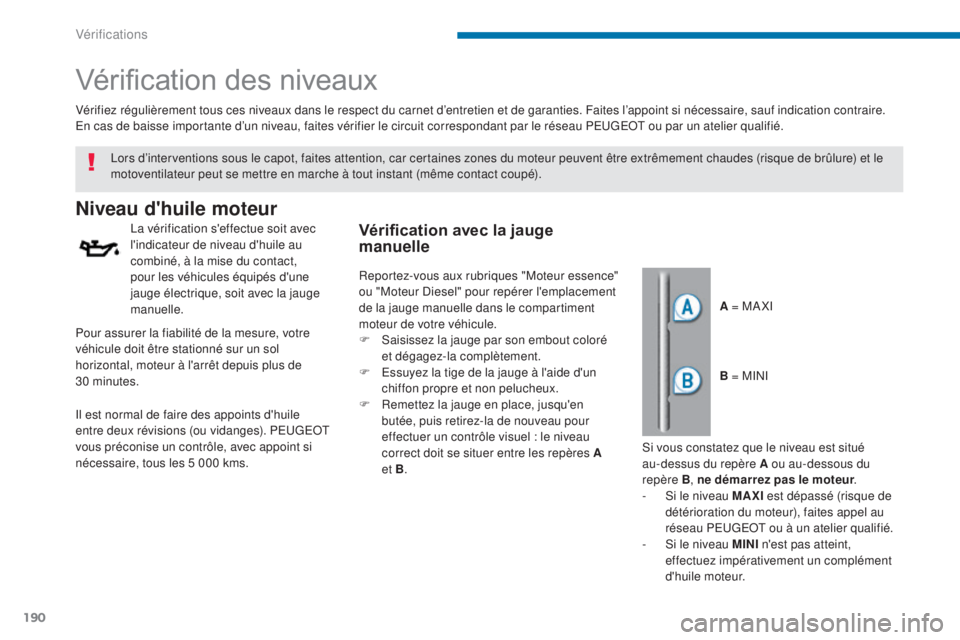

Vérification des niveaux
Niveau d'huile moteur
La vérification s'effectue soit avec
l'indicateur de niveau d'huile au
combiné, à la mise du contact,
pour les véhicules équipés d'une
jauge électrique, soit avec la jauge
manuelle.
Vérifiez régulièrement tous ces niveaux dans le respect du carnet d’entretien et de garanties. Faites l’appoint si nécessaire, sauf indication contraire.
En cas de baisse importante d’un niveau, faites vérifier le circuit correspondant par le réseau PEUGEOT ou par un atelier qualifié.
A = MA XI
Lors d’interventions sous le capot, faites attention, car certaines zones du moteur peuvent être extrêmement chaudes (risque de brûlure) et le
motoventilateur peut se mettre en marche à tout instant (même contact coupé).
Pour assurer la fiabilité de la mesure, votre
véhicule doit être stationné sur un sol
horizontal, moteur à l'arrêt depuis plus de
30


minutes. B = MINI
Il est normal de faire des appoints d'huile
entre deux révisions (ou vidanges). PEUGEOT
vous préconise un contrôle, avec appoint si
nécessaire, tous les 5 000 kms.Vérification avec la jauge
manuelle
Si vous constatez que le niveau est situé
au-dessus du repère A ou au-dessous du
repère

B, ne démarrez pas le moteur .
-

S
i le niveau MAXI est dépassé (risque de
détérioration du moteur), faites appel au
réseau PEUGEOT ou à un atelier qualifié.
-

S
i le niveau MINI n'est pas atteint,
effectuez impérativement un complément
d'huile moteur.
Reportez-vous aux rubriques "Moteur essence"
ou "Moteur Diesel" pour repérer l'emplacement
de la jauge manuelle dans le compartiment
moteur de votre véhicule.
F

S

aisissez la jauge par son embout coloré
et dégagez-la complètement.
F

E

ssuyez la tige de la jauge à l'aide d'un
chiffon propre et non pelucheux.
F

R

emettez la jauge en place, jusqu'en
butée, puis retirez-la de nouveau pour
effectuer un contrôle visuel : le niveau
correct doit se situer entre les repères A
et

B .
Vérifications

191

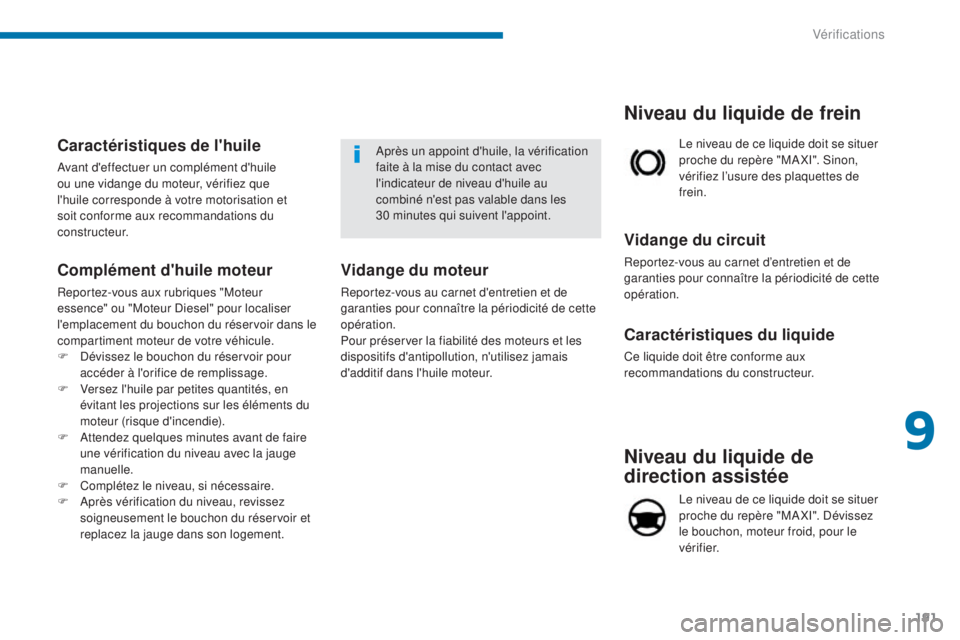

Niveau du liquide de
direction assistée
Le niveau de ce liquide doit se situer
proche du repère "MA XI". Dévissez
le bouchon, moteur froid, pour le
vérifier.
Caractéristiques du liquide
Ce liquide doit être conforme aux
recommandations du constructeur.
Vidange du circuit
Reportez-vous au carnet d’entretien et de
garanties pour connaître la périodicité de cette
opération.Le niveau de ce liquide doit se situer
proche du repère "MA XI". Sinon,
vérifiez l’usure des plaquettes de
frein.
Niveau du liquide de frein
Après un appoint d'huile, la vérification
faite à la mise du contact avec
l'indicateur de niveau d'huile au
combiné n'est pas valable dans les
30


minutes qui suivent l'appoint.Caractéristiques de l'huile
Avant d'effectuer un complément d'huile
ou une vidange du moteur, vérifiez que
l'huile corresponde à votre motorisation et
soit conforme aux recommandations du
constructeur.
Vidange du moteur
Reportez-vous au carnet d'entretien et de
garanties pour connaître la périodicité de cette
opération.
Pour préserver la fiabilité des moteurs et les
dispositifs d'antipollution, n'utilisez jamais
d'additif dans l'huile moteur.
Complément d'huile moteur
Reportez-vous aux rubriques "Moteur
essence" ou "Moteur Diesel" pour localiser
l'emplacement du bouchon du réservoir dans le
compartiment moteur de votre véhicule.
F
D
évissez le bouchon du réservoir pour
accéder à l'orifice de remplissage.
F

V
ersez l'huile par petites quantités, en
évitant les projections sur les éléments du
moteur (risque d'incendie).
F

A
ttendez quelques minutes avant de faire
une vérification du niveau avec la jauge
manuelle.
F

C
omplétez le niveau, si nécessaire.
F

A
près vérification du niveau, revissez
soigneusement le bouchon du réservoir et
replacez la jauge dans son logement.
9
Vérifications

192

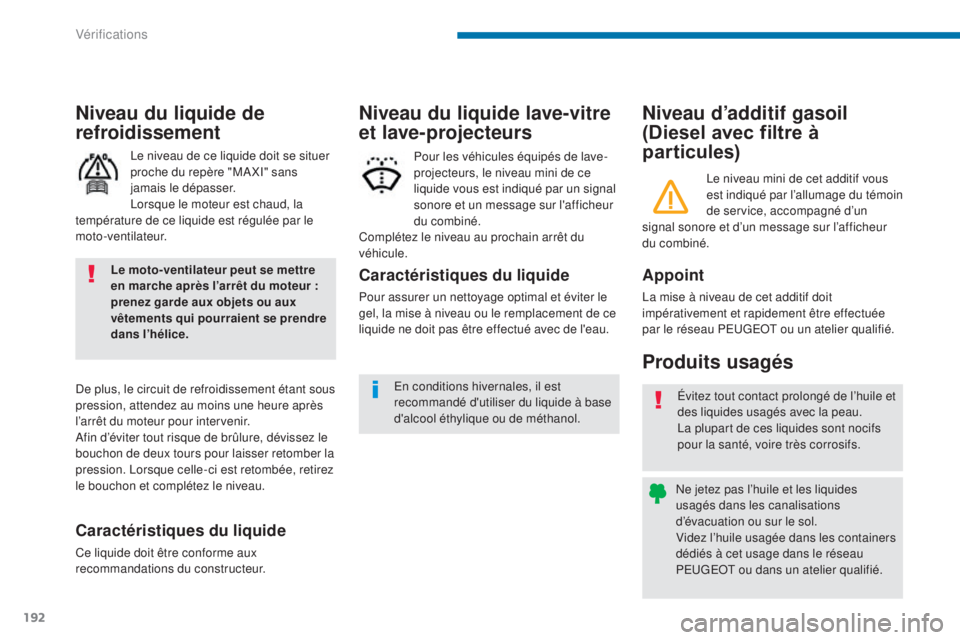

Niveau d’additif gasoil
(Diesel avec filtre à
par ticules)
Produits usagés
Appoint
La mise à niveau de cet additif doit
impérativement et rapidement être effectuée
par le réseau PEUGEOT ou un atelier qualifié.
Caractéristiques du liquide
Pour assurer un nettoyage optimal et éviter le
gel, la mise à niveau ou le remplacement de ce
liquide ne doit pas être effectué avec de l'eau.Pour les véhicules équipés de lave-
projecteurs, le niveau mini de ce
liquide vous est indiqué par un signal
sonore et un message sur l'afficheur
du combiné.
Complétez le niveau au prochain arrêt du
véhicule.
Niveau du liquide lave-vitre
et lave-projecteurs
Le niveau mini de cet additif vous
est indiqué par l’allumage du témoin
de service, accompagné d’un
signal sonore et d’un message sur l’afficheur
du combiné.
Évitez tout contact prolongé de l’huile et
des liquides usagés avec la peau.
La plupart de ces liquides sont nocifs
pour la santé, voire très corrosifs.
Ne jetez pas l’huile et les liquides
usagés dans les canalisations
d’évacuation ou sur le sol.
Videz l’huile usagée dans les containers
dédiés à cet usage dans le réseau
PEUGEOT ou dans un atelier qualifié.
Caractéristiques du liquide
Ce liquide doit être conforme aux
recommandations du constructeur. Le niveau de ce liquide doit se situer
proche du repère "MA XI" sans
jamais le dépasser.
Lorsque le moteur est chaud, la
température de ce liquide est régulée par le
moto-ventilateur.
De plus, le circuit de refroidissement étant sous
pression, attendez au moins une heure après
l’arrêt du moteur pour intervenir.
Afin d’éviter tout risque de brûlure, dévissez le
bouchon de deux tours pour laisser retomber la
pression. Lorsque celle-ci est retombée, retirez
le bouchon et complétez le niveau.
Niveau du liquide de
refroidissement
Le moto-ventilateur peut se mettre
en marche après l’arrêt du moteur :
prenez garde aux objets ou aux
vêtements qui pourraient se prendre
dans l’hélice.
En conditions hivernales, il est
recommandé d'utiliser du liquide à base
d'alcool éthylique ou de méthanol.
Vérifications

193

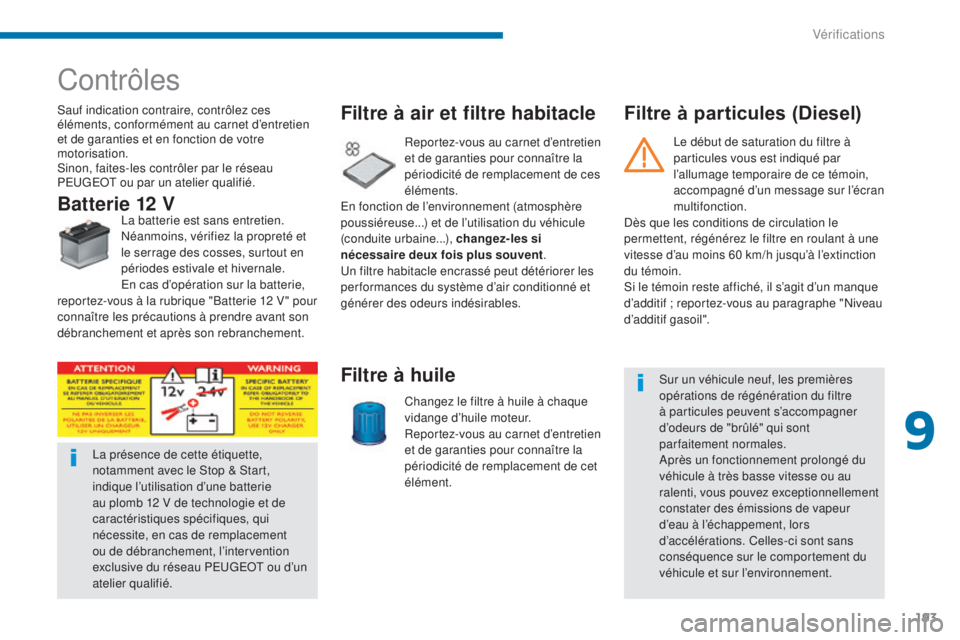

Contrôles
Sauf indication contraire, contrôlez ces
éléments, conformément au carnet d’entretien
et de garanties et en fonction de votre
motorisation.
Sinon, faites-les contrôler par le réseau
PEUGEOT ou par un atelier qualifié.Changez le filtre à huile à chaque
vidange d’huile moteur.
Reportez-vous au carnet d’entretien
et de garanties pour connaître la
périodicité de remplacement de cet
élément.
Filtre à huile
Reportez-vous au carnet d’entretien
et de garanties pour connaître la
périodicité de remplacement de ces
éléments.
En fonction de l’environnement (atmosphère
poussiéreuse...) et de l’utilisation du véhicule
(conduite urbaine...), changez-les si
nécessaire deux fois plus souvent .
Un filtre habitacle encrassé peut détériorer les
per formances du système d’air conditionné et
générer des odeurs indésirables.
Filtre à air et filtre habitacle
Batterie 12 V
La batterie est sans entretien.
Néanmoins, vérifiez la propreté et
le serrage des cosses, surtout en
périodes estivale et hivernale.
En cas d’opération sur la batterie,
reportez-vous à la rubrique "Batterie 12
V " pour
connaître les précautions à prendre avant son
débranchement et après son rebranchement.
Filtre à particules (Diesel)
Sur un véhicule neuf, les premières
opérations de régénération du filtre
à particules peuvent s’accompagner
d’odeurs de "brûlé" qui sont
parfaitement normales.
Après un fonctionnement prolongé du
véhicule à très basse vitesse ou au
ralenti, vous pouvez exceptionnellement
constater des émissions de vapeur
d’eau à l’échappement, lors
d’accélérations. Celles-ci sont sans
conséquence sur le comportement du
véhicule et sur l’environnement.
La présence de cette étiquette,
notamment avec le Stop & Start,
indique l’utilisation d’une batterie
au plomb 12 V de technologie et de
caractéristiques spécifiques, qui
nécessite, en cas de remplacement
ou de débranchement, l’intervention
exclusive du réseau PEUGEOT ou d’un
atelier qualifié. Le début de saturation du filtre à
particules vous est indiqué par
l’allumage temporaire de ce témoin,
accompagné d’un message sur l’écran
multifonction.
Dès que les conditions de circulation le
permettent, régénérez le filtre en roulant à une
vitesse d’au moins 60 km/h jusqu’à l’extinction
du témoin.
Si le témoin reste affiché, il s’agit d’un manque
d’additif ; reportez-vous au paragraphe "Niveau
d’additif gasoil".
9
Vérifications

194

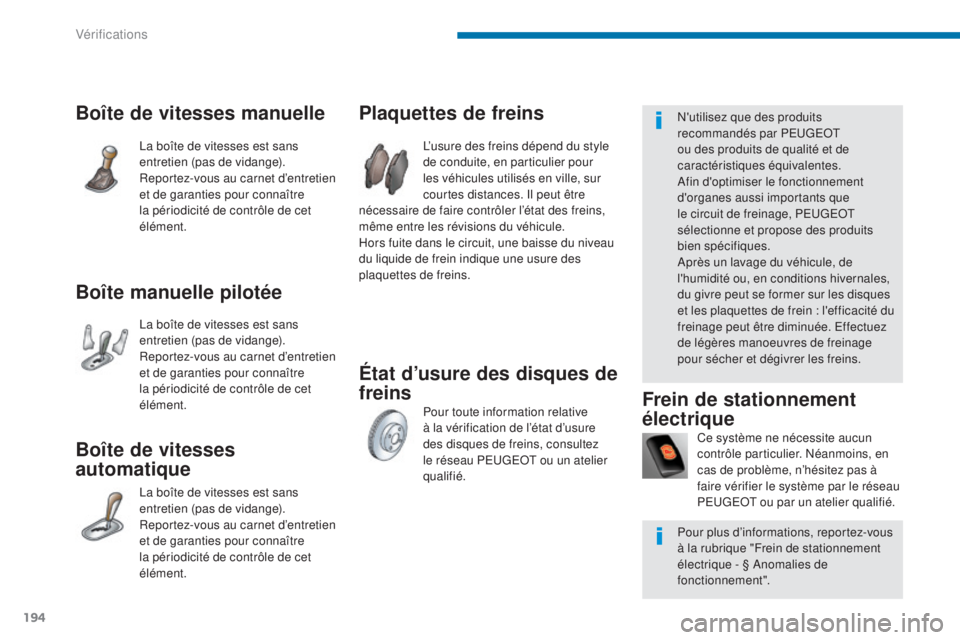

État d’usure des disques de
freins Plaquettes de freins
L’usure des freins dépend du style
de conduite, en particulier pour
les véhicules utilisés en ville, sur
courtes distances. Il peut être
nécessaire de faire contrôler l’état des freins,
même entre les révisions du véhicule.
Hors fuite dans le circuit, une baisse du niveau
du liquide de frein indique une usure des
plaquettes de freins.
Pour toute information relative
à la vérification de l’état d’usure
des disques de freins, consultez
le réseau PEUGEOT ou un atelier
qualifié.
Boîte de vitesses manuelle
La boîte de vitesses est sans
entretien (pas de vidange).
Reportez-vous au carnet d’entretien
et de garanties pour connaître
la périodicité de contrôle de cet
élément.
Boîte manuelle pilotée
La boîte de vitesses est sans
entretien (pas de vidange).
Reportez-vous au carnet d’entretien
et de garanties pour connaître
la périodicité de contrôle de cet
élément.
Boîte de vitesses
automatique
La boîte de vitesses est sans
entretien (pas de vidange).
Reportez-vous au carnet d’entretien
et de garanties pour connaître
la périodicité de contrôle de cet
élément. Ce système ne nécessite aucun
contrôle particulier. Néanmoins, en
cas de problème, n’hésitez pas à
faire vérifier le système par le réseau
PEUGEOT ou par un atelier qualifié.
Frein de stationnement
électrique
N'utilisez que des produits
recommandés par PEUGEOT
ou des produits de qualité et de
caractéristiques équivalentes.
Afin d'optimiser le fonctionnement
d'organes aussi importants que
le circuit de freinage, PEUGEOT
sélectionne et propose des produits
bien spécifiques.
Après un lavage du véhicule, de
l'humidité ou, en conditions hivernales,
du givre peut se former sur les disques
et les plaquettes de frein : l'efficacité du
freinage peut être diminuée. Effectuez
de légères manoeuvres de freinage
pour sécher et dégivrer les freins.
Pour plus d’informations, reportez-vous
à la rubrique "Frein de stationnement
électrique - § Anomalies de
fonctionnement".
Vérifications

195

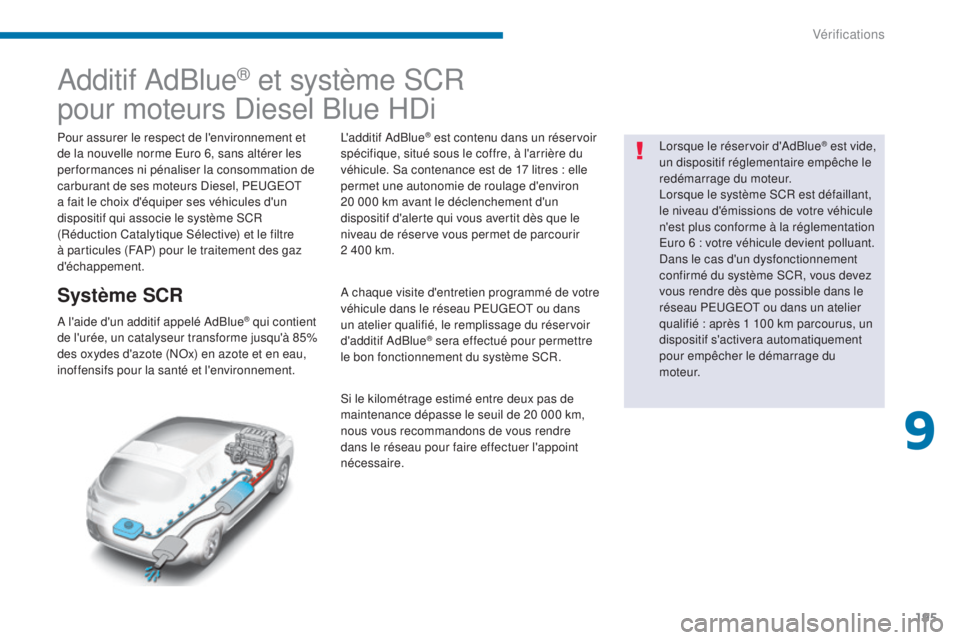

Additif AdBlue® et système SCR
pour moteurs Diesel Blue HDi
Pour assurer le respect de l'environnement et
de la nouvelle norme Euro 6, sans altérer les
performances ni pénaliser la consommation de
carburant de ses moteurs Diesel, PEUGEOT
a fait le choix d'équiper ses véhicules d'un
dispositif qui associe le système SCR
(Réduction Catalytique Sélective) et le filtre
à particules (FAP) pour le traitement des gaz
d'échappement.
Système SCR
A l'aide d'un additif appelé AdBlue® qui contient
de l'urée, un catalyseur transforme jusqu'à 85%
des oxydes d'azote (NOx) en azote et en eau,
inoffensifs pour la santé et l'environnement. L'additif AdBlue
® est contenu dans un réservoir
spécifique, situé sous le coffre, à l'arrière du
véhicule. Sa contenance est de 17 litres : elle
permet une autonomie de roulage d'environ
20

000 km avant le déclenchement d'un
dispositif d'alerte qui vous avertit dès que le
niveau de réserve vous permet de parcourir
2

400 km.
A chaque visite d'entretien programmé de votre
véhicule dans le réseau PEUGEOT ou dans
un atelier qualifié, le remplissage du réservoir
d'additif AdBlue
® sera effectué pour permettre
le bon fonctionnement du système SCR.
Si le kilométrage estimé entre deux pas de
maintenance dépasse le seuil de 20 000 km,
nous vous recommandons de vous rendre
dans le réseau pour faire effectuer l'appoint
nécessaire. Lorsque le réservoir d'AdBlue
® est vide,
un dispositif réglementaire empêche le
redémarrage du moteur.
Lorsque le système SCR est défaillant,
le niveau d'émissions de votre véhicule
n'est plus conforme à la réglementation
Euro 6 : votre véhicule devient polluant.
Dans le cas d'un dysfonctionnement
confirmé du système SCR, vous devez
vous rendre dès que possible dans le
réseau PEUGEOT ou dans un atelier
qualifié : après 1 100 km parcourus, un
dispositif s'activera automatiquement
pour empêcher le démarrage du
moteur.
9
Vérifications

196

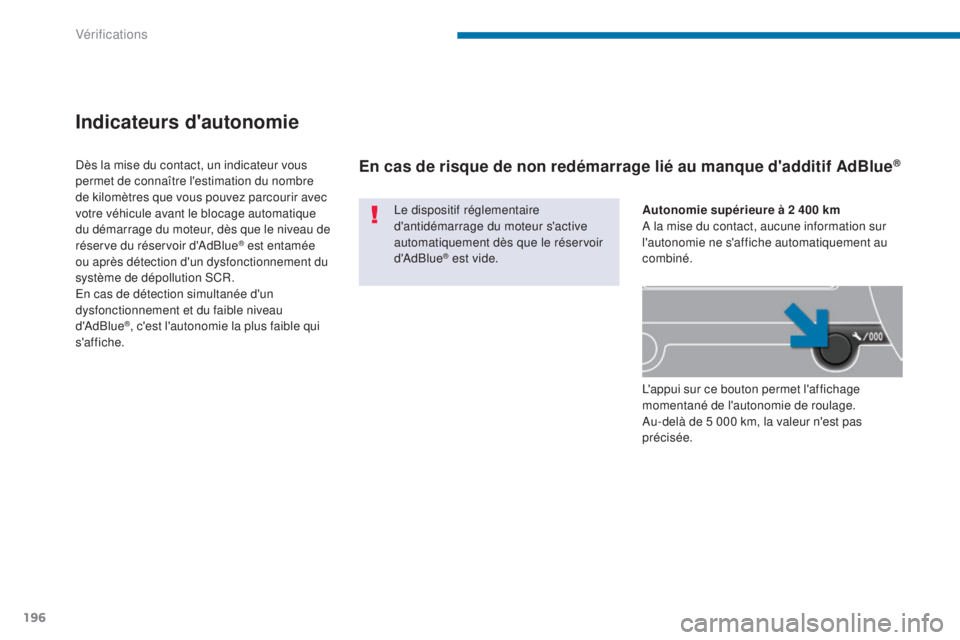

Indicateurs d'autonomie
Le dispositif réglementaire
d'antidémarrage du moteur s'active
automatiquement dès que le réservoir
d'AdBlue
® est vide.
Dès la mise du contact, un indicateur vous
permet de connaître l'estimation du nombre
de kilomètres que vous pouvez parcourir avec
votre véhicule avant le blocage automatique
du démarrage du moteur, dès que le niveau de
réserve du réservoir d'AdBlue
® est entamée
ou après détection d'un dysfonctionnement du
système de dépollution SCR.
En cas de détection simultanée d'un
dysfonctionnement et du faible niveau
d'AdBlue
®, c'est l'autonomie la plus faible qui
s'affiche. Autonomie supérieure à 2 400 km
A la mise du contact, aucune information sur
l'autonomie ne s'affiche automatiquement au
combiné.
L'appui sur ce bouton permet l'affichage
momentané de l'autonomie de roulage.
Au-delà de 5 000 km, la valeur n'est pas
précisée.
En cas de risque de non redémarrage lié au manque d'additif AdBlue®
Vérifications

197

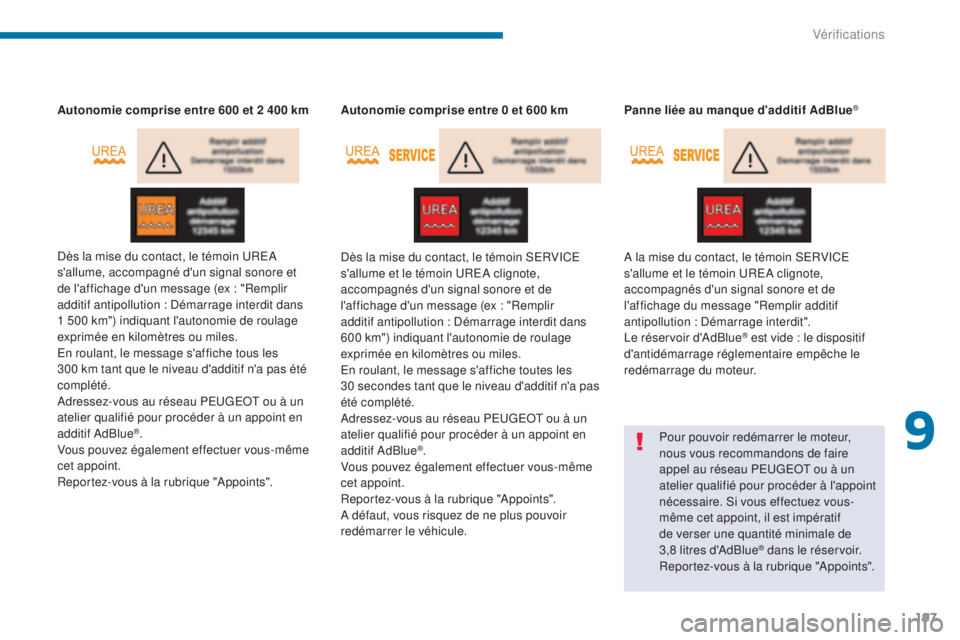

Autonomie comprise entre 600 et 2 400 km
Dès la mise du contact, le témoin UREA
s'allume, accompagné d'un signal sonore et
de l'affichage d'un message (ex : "Remplir
additif antipollution

: Démarrage interdit dans
1 500
km") indiquant l'autonomie de roulage
exprimée en kilomètres ou miles.
En roulant, le message s'affiche tous les
300
km tant que le niveau d'additif n'a pas été
complété.
Adressez-vous au réseau PEUGEOT ou à un
atelier qualifié pour procéder à un appoint en
additif AdBlue
®.
Vous pouvez également effectuer vous-même
cet appoint.
Reportez-vous à la rubrique "Appoints". Autonomie comprise entre 0 et 600 km
Dès la mise du contact, le témoin SERVICE
s'allume et le témoin UREA clignote,
accompagnés d'un signal sonore et de
l'affichage d'un message (ex : "Remplir
additif antipollution


: Démarrage interdit dans
600 km") indiquant l'autonomie de roulage
exprimée en kilomètres ou miles.
En roulant, le message s'affiche toutes les
30 secondes tant que le niveau d'additif n'a pas
été complété.
Adressez-vous au réseau PEUGEOT ou à un
atelier qualifié pour procéder à un appoint en
additif AdBlue®.
Vous pouvez également effectuer vous-même
cet appoint.
Reportez-vous à la rubrique "Appoints".
A défaut, vous risquez de ne plus pouvoir
redémarrer le véhicule. Panne liée au manque d'additif AdBlue
®
A la mise du contact, le témoin SERVICE
s'allume et le témoin UREA clignote,
accompagnés d'un signal sonore et de
l'affichage du message "Remplir additif
antipollution


: Démarrage interdit".
Le réservoir d'AdBlue
® est vide : le dispositif
d'antidémarrage réglementaire empêche le
redémarrage du moteur.
Pour pouvoir redémarrer le moteur,
nous vous recommandons de faire
appel au réseau PEUGEOT ou à un
atelier qualifié pour procéder à l'appoint
nécessaire. Si vous effectuez vous-
même cet appoint, il est impératif
de verser une quantité minimale de
3,8


litres d'AdBlue
® dans le réservoir.
Reportez-vous à la rubrique "Appoints".
9
Vérifications

198

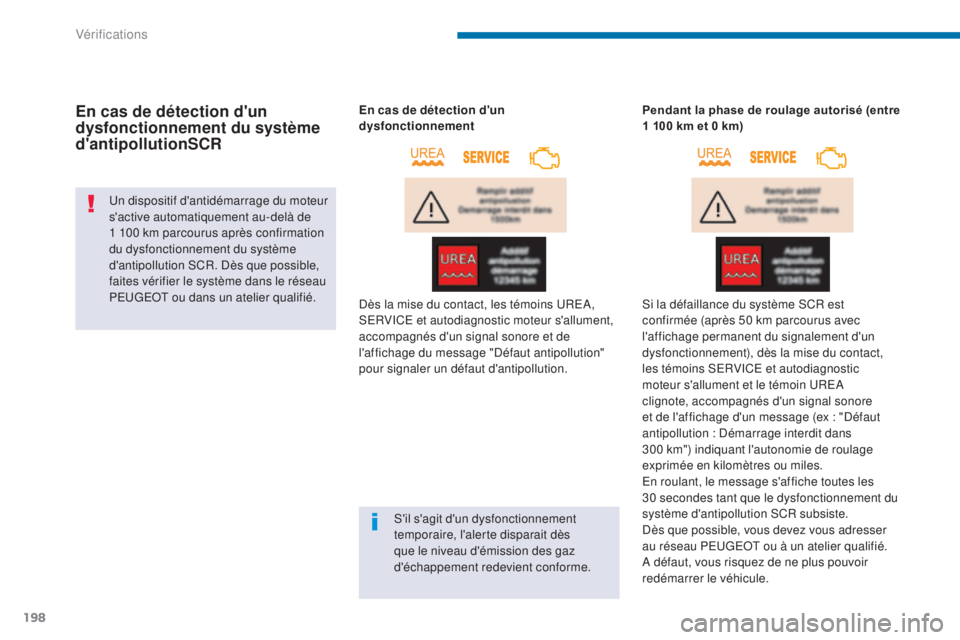

En cas de détection d'un
dysfonctionnement du système
d'antipollutionSCR
Un dispositif d'antidémarrage du moteur
s'active automatiquement au-delà de
1 100 km parcourus après confirmation
du dysfonctionnement du système
d'antipollution SCR. Dès que possible,
faites vérifier le système dans le réseau
PEUGEOT ou dans un atelier qualifié. En cas de détection d'un
dysfonctionnement
Dès la mise du contact, les témoins UREA,
SERVICE et autodiagnostic moteur s'allument,
accompagnés d'un signal sonore et de
l'affichage du message "Défaut antipollution"
pour signaler un défaut d'antipollution.
S'il s'agit d'un dysfonctionnement
temporaire, l'alerte disparait dès
que le niveau d'émission des gaz
d'échappement redevient conforme. Pendant la phase de roulage autorisé (entre
1 100 km et 0 km)
Si la défaillance du système SCR est
confirmée (après 50 km parcourus avec
l'affichage permanent du signalement d'un
dysfonctionnement), dès la mise du contact,
les témoins SERVICE et autodiagnostic
moteur s'allument et le témoin UREA
clignote, accompagnés d'un signal sonore
et de l'affichage d'un message (ex : "Défaut
antipollution


: Démarrage interdit dans
300
km") indiquant l'autonomie de roulage
exprimée en kilomètres ou miles.
En roulant, le message s'affiche toutes les
30
secondes tant que le dysfonctionnement du
système d'antipollution SCR subsiste.
Dès que possible, vous devez vous adresser
au réseau PEUGEOT ou à un atelier qualifié.
A défaut, vous risquez de ne plus pouvoir
redémarrer le véhicule.
Vérifications
