219
Výměna světlometů do mlhy
Obraťte se na servis sítě PEUGEOT nebo na
jiný odborný servis.
F
Z
asuňte šroubovák do mezery mezi
středem bočního směrového světla a paticí
zpětného zrcátka.
F

Z

apáčete šroubovákem pro uvolnění
bočního směrového světla a vyjměte jej.
F
O

dpojte konektor bočního směrového světla.
Výměna integrovaných bočních
směrových světel
Výměna potkávacích
a

dálkových světel (model
s xenonovými výbojkami)
Výměna xenonové výbojky D1S musí být
provedena výhradně pracovníky servisu sítě
PEUGEOT nebo jiného odborného servisu,
neboť při manipulaci s ní hrozí nebezpečí smrti
elektrickým proudem.
Při závadě jedné z výbojek D1S je doporučeno
vyměnit současně i výbojku na druhé straně.
Při potřebě výměny těchto žárovek se
můžete obrátit na servis sítě PEUGEOT
nebo na jiný odborný servis.
Při zpětné montáži postupujte v obráceném
pořadí úkonů.
Pro získání nového bočního směrového světla
se obraťte na servisní síť PEUGEOT nebo na
jiný odborný servis.
10
Pr

220
Zadní světla
1. Brzdová/obr ysová světla (
elektroluminiscenční diody LED).
2.
Z

pětná světla (W16W).
3.
S

měrová světla (P21W).
4.
O

br ysová světla
(

elektroluminiscenční diody LED).
5.
S

větla do mlhy (P21W). -

O
točte blok světel.
-
Z
atlačte na pět jazýčků a vytáhněte držák
žárovek.
Výměna žárovek zpětných
a směrových světel
F Zvedněte dveře zavazadlového prostoru.
F
S ejměte plastový kryt.
F

V
yšroubujte dvě upevňovací matice.
F

O
patrně z vnější strany vysuňte blok
světel.
F

O
dpojte konektor držáku žárovek. -

Z
pětná světla (2): přitažením vysuňte
žárovku.
-

S
měrová světla (3): otočte žárovku o čtvrt
otáčky (protisměru chodu hodinových
ručiček) pro její uvolnění.
Při zpětné montáži postupujte v obráceném
pořadí úkonů.
Praktické informace

221
Výměna obrysových světel
a brzdových/obrysových světelVýměna žárovek světel do mlhy
Pro výměnu světel s elektroluminiscenčními
diodami LED se obraťte na servis sítě
PEUGEOT nebo na jiný odborný servis. F
V suňte ruku pod nárazník.
F

O
točte žárovku o čtvrt otáčky, vyjměte ji
a vyměňte.
Výměna třetího brzdového světla
(elektroluminescenční diody LED)
Obraťte se na servis sítě PEUGEOT nebo na
jiný odborný servis.
10
Praktické informace

222
Výměna žárovek osvětlení
registrační značky (W5W)
F Zasuňte tenký šroubovák do jednoho z vnějších otvorů průhledného krytu.
F

Z
atlačte směrem ven pro uvolnění krytu.
F

S
ejměte průhledný kryt.
F

V
ytáhněte žárovku a vyměňte ji.
Praktické informace

223

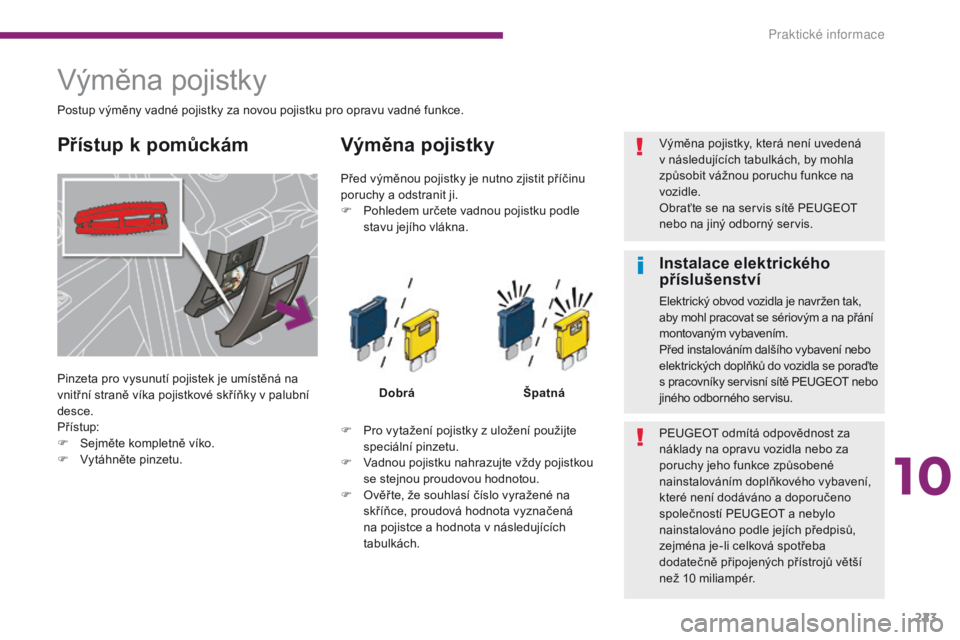

Výměna pojistky
Pinzeta pro vysunutí pojistek je umístěná na
vnitřní straně víka pojistkové skříňky v palubní
desce.
Přístup:
F
S
ejměte kompletně víko.
F

Vy
táhněte pinzetu.
Výměna pojistky
Dobrá Špatná
F

P

ro vytažení pojistky z uložení použijte
speciální pinzetu.
F

V

adnou pojistku nahrazujte vždy pojistkou
se stejnou proudovou hodnotou.
F

O

věř te, že souhlasí číslo vyražené na
skříňce, proudová hodnota vyznačená
na pojistce a hodnota v následujících
tabulkách.
Před výměnou pojistky je nutno zjistit příčinu
poruchy a odstranit ji.
F

P

ohledem určete vadnou pojistku podle
stavu jejího vlákna.
Postup výměny vadné pojistky za novou pojistku pro opravu vadné funkce.
Výměna pojistky, která není uvedená
v následujících tabulkách, by mohla
způsobit vážnou poruchu funkce na
vozidle.
Obraťte se na servis sítě PEUGEOT
nebo na jiný odborný servis.
PEUGEOT odmítá odpovědnost za
náklady na opravu vozidla nebo za
poruchy jeho funkce způsobené
nainstalováním doplňkového vybavení,
které není dodáváno a doporučeno
společností PEUGEOT a nebylo
nainstalováno podle jejích předpisů,
zejména je-li celková spotřeba
dodatečně připojených přístrojů větší
než 10 miliampér.
Přístup k pomůckám
Instalace elektrického
příslušenství
Elektrický obvod vozidla je navržen tak,
aby mohl pracovat se sériovým a na přání
montovaným vybavením.
Před instalováním dalšího vybavení nebo
elektrických doplňků do vozidla se poraďte
s pracovníky servisní sítě PEUGEOT nebo
jiného odborného servisu.
10
Pr

224
Pojistková skříňka se nachází ve spodní části
palubní desky.
Pojistky v palubní desce
Tabulky pojistek
Č.
pojistky Proud
(A) Funkce
F1 15Zadní stěrač.
F2 -Nepoužitá.
F3 5Počítač airbagů.
F4 10Vnitřní zpětné zrcátko s automatickou clonou, klimatizace,
jednotka přepínání relé, multimediální soustava vzadu.
F5 30Sekvenční ovládání předních oken.
F6 30Sekvenční ovládání zadních oken.
F7 5
Stropní světla vpředu a vzadu, světla na čtení, lampičky vzadu,
osvětlení sluneční clony, osvětlení odkládací skřínky, osvětlení
prostřední loketní opěrky, ovládání relé 12 V v zavazadlovém prostoru.
Praktick

225
Přístup k pojistkám
F Viz odstavec „Přístup k pomůckám“.Č.
pojistky Proud
(A) Funkce
F8 20Autorádio, rádio s telefonem, měnič CD, vícefunkční obrazovka,
detekce poklesu tlaku v pneumatikách, siréna alarmu, počítač
alarmu, telematická jednotka.
F9 30Zásuvka 12 V vpředu, zapalovač cigaret, zásuvka 12 V vzadu.
F10 15Ovladače pod volantem.
F11 15Slaboproudá spínací skřínka.
F12 15Snímač přítomnosti přívěsu, snímač deště / světelné intenzity,
napájení pojistek F32, F34, F35.
F13 5Rozvodná jednotka motoru, počítač airbagů.
F14 15
Přístrojová deska, displej na přístrojové desce, napájení pojistky F33.
F1530Zamykání a nadstandardní zamykání.
F17 40Odmrazování zadního okna, napájení pojistky F30.
10
Praktick

226
Č.
pojistky Proud
(A) Funkce
F30 5Vyhřívaná vnější zpětná zrcátka.
F31 30Zásuvka 12 V v zavazadlovém prostoru.
F32 5Volicí páka (robotizovaná převodovka).
F33 10Průhledový displej, sada hands free, klimatizace.
F34 5Displej kontrolek bezpečnostních pásů.
F35 10Parkovací asistent, povolení pro zesilovač Hi-Fi.
F36 10Počítač rozvodné jednotky pro přívěs, panel ovladačů ve
dveřích řidiče.
F37 20Zesilovač Hi-Fi.
F38 30Elektricky ovládané sedadlo řidiče.
F39 20Clona prosklené panoramatické střechy.
Praktick

227

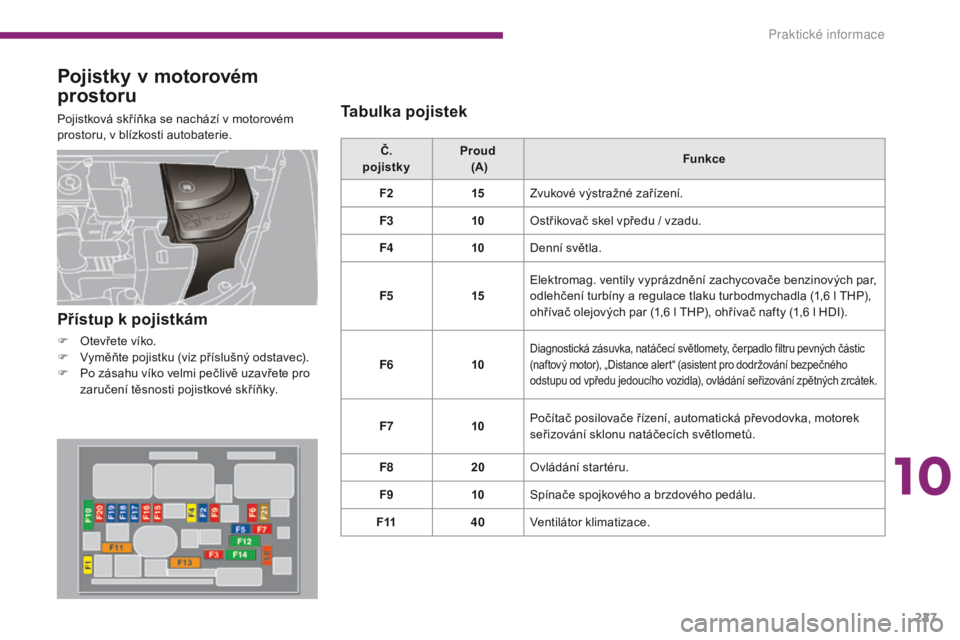

Pojistky v motorovém
prostoru
Pojistková skříňka se nachází v motorovém
prostoru, v blízkosti autobaterie.Č.
pojistky Proud
(A) Funkce
F2 15Zvukové výstražné zařízení.
F3 10Ostřikovač skel vpředu / vzadu.
F4 10Denní světla.
F5 15Elektromag. ventily vyprázdnění zachycovače benzinových par,
odlehčení turbíny a regulace tlaku turbodmychadla (1,6 l THP),
ohřívač olejových par (1,6 l THP), ohřívač nafty (1,6 l HDI).
F6 10
Diagnostická zásuvka, natáčecí světlomety, čerpadlo filtru pevných částic
(naftový motor), „Distance alert“ (asistent pro dodržování bezpečného
odstupu od vpředu jedoucího vozidla), ovládání seřizování zpětných zrcátek.
F7 10Počítač posilovače řízení, automatická převodovka, motorek
seřizování sklonu natáčecích světlometů.
F8 20Ovládání startéru.
F9 10Spínače spojkového a brzdového pedálu.
F11 40Ventilátor klimatizace.
Přístup k pojistkám
F Otevřete víko.
F
V yměňte pojistku (viz příslušný odstavec).
F

P
o zásahu víko velmi pečlivě uzavřete pro
zaručení těsnosti pojistkové skříňky.
Tabulka pojistek
10
Praktick

228
Č.
pojistky Proud
(A) Funkce
F12 30Malá / velká rychlost stírání čelního skla.
F14 30Vzduchové čerpadlo.
F15 10Dálkové světlo vpravo.
F16 10Dálkové světlo vlevo.
F17 15Potkávací světlo vlevo.
F18 15Potkávací světlo vpravo.
