219

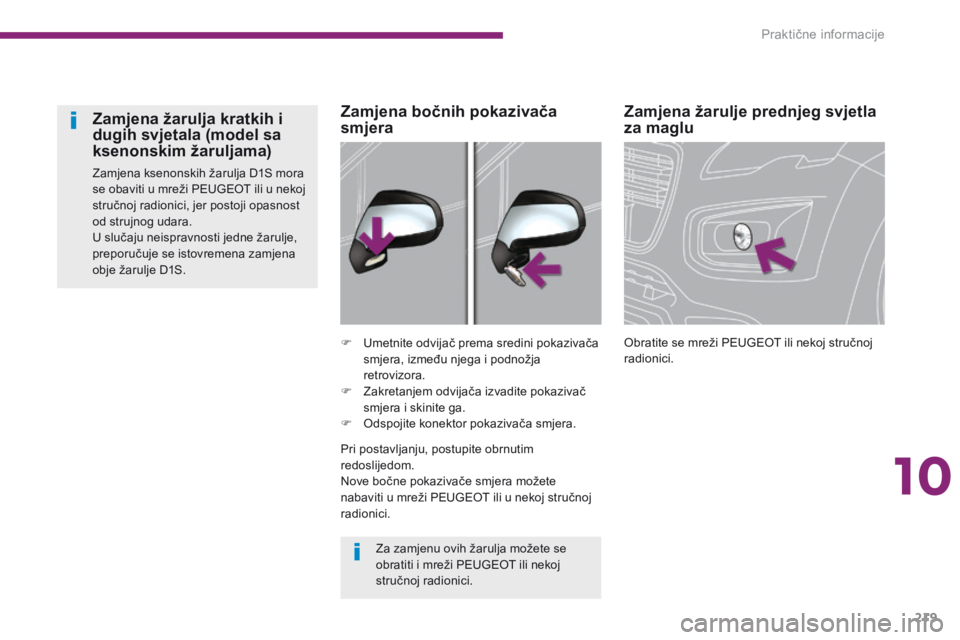

Zamjena žarulje prednjeg svjetla
za maglu
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici.
F
U
metnite odvijač prema sredini pokazivača
smjera, između njega i podnožja
retrovizora.
F

Z

akretanjem odvijača izvadite pokazivač
smjera i skinite ga.
F

O

dspojite konektor pokazivača smjera.
Zamjena bočnih pokazivača
smjera
Zamjena žarulja kratkih i
dugih svjetala (model sa
ksenonskim žaruljama)
Zamjena ksenonskih žarulja D1S mora
se obaviti u mreži PEUGEOT ili u nekoj
stručnoj radionici, jer postoji opasnost
od strujnog udara.
U slučaju neispravnosti jedne žarulje,
preporučuje se istovremena zamjena
obje žarulje D1S.
Za zamjenu ovih žarulja možete se
obratiti i mreži PEUGEOT ili nekoj
stručnoj radionici.
Pri postavljanju, postupite obrnutim
redoslijedom.
Nove bočne pokazivače smjera možete
nabaviti u mreži PEUGEOT ili u nekoj stručnoj
radionici.
10
Praktične informacije

220

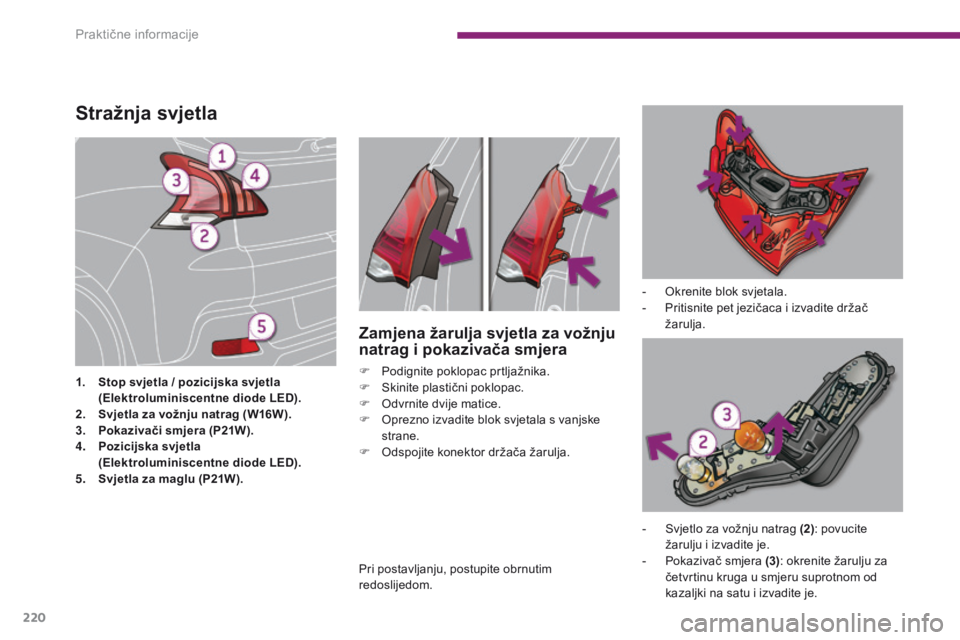

Stražnja svjetla
1. Stop svjetla / pozicijska svjetla
(Elektroluminiscentne diode LED).
2.
S

vjetla za vožnju natrag (W16W).
3.
P

okazivači smjera (P21W).
4.
P

ozicijska svjetla
(

Elektroluminiscentne diode LED).
5.
S

vjetla za maglu (P21W). -

O
krenite blok svjetala.
-
P
ritisnite pet jezičaca i izvadite držač
žarulja.
Zamjena žarulja svjetla za vožnju
natrag i pokazivača smjera
F Podignite poklopac prtljažnika.
F S kinite plastični poklopac.
F

O
dvrnite dvije matice.
F

O
prezno izvadite blok svjetala s vanjske
strane.
F

O
dspojite konektor držača žarulja. -

S
vjetlo za vožnju natrag (2): povucite
žarulju i izvadite je.
-

P
okazivač smjera (3): okrenite žarulju za
četvrtinu kruga u smjeru suprotnom od
kazaljki na satu i izvadite je.
Pri postavljanju, postupite obrnutim
redoslijedom.
Praktične informacije

221

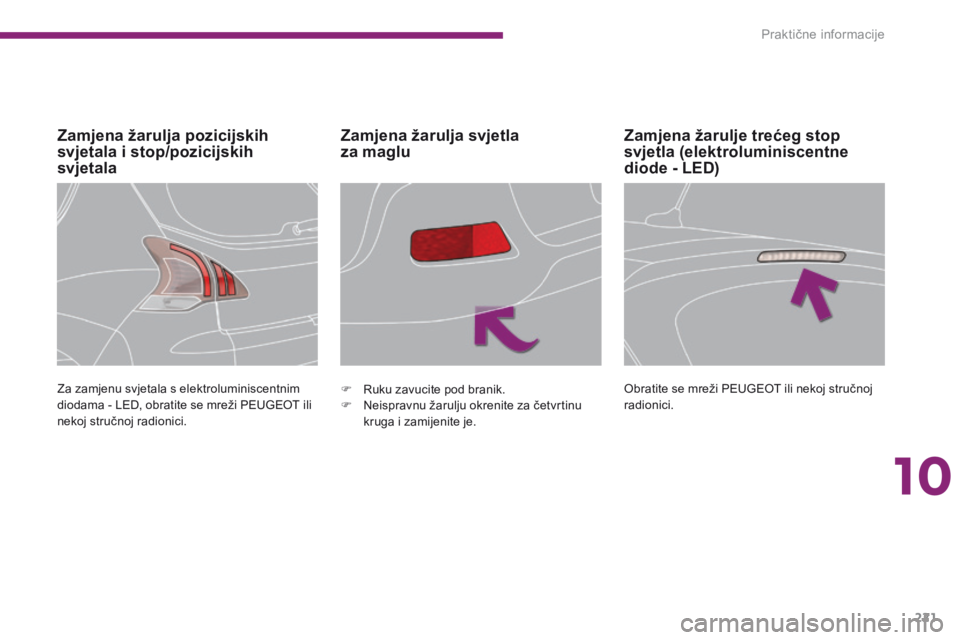

Zamjena žarulja pozicijskih
svjetala i stop/pozicijskih
svjetalaZamjena žarulja svjetla
za maglu
Za zamjenu svjetala s elektroluminiscentnim
diodama - LED, obratite se mreži PEUGEOT ili
nekoj stručnoj radionici. F
R uku zavucite pod branik.
F

N
eispravnu žarulju okrenite za četvrtinu
kruga i zamijenite je.
Zamjena žarulje trećeg stop
svjetla (elektroluminiscentne
diode - LED)
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici.
10
Praktične informacije

222

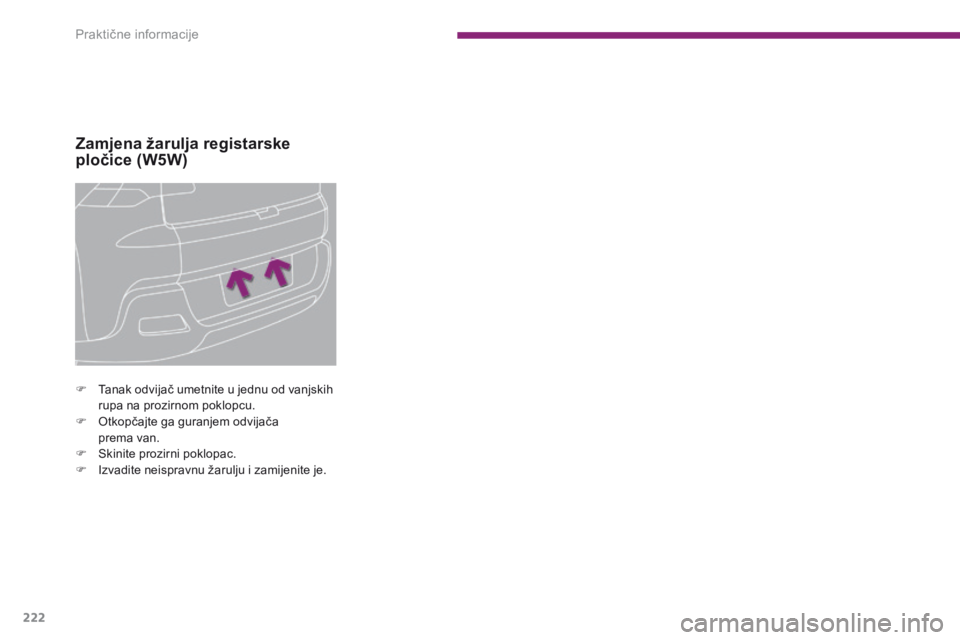

Zamjena žarulja registarske
pločice (W5W)
F Tanak odvijač umetnite u jednu od vanjskih rupa na prozirnom poklopcu.
F

O
tkopčajte ga guranjem odvijača
prema van.
F

S
kinite prozirni poklopac.
F

I
zvadite neispravnu žarulju i zamijenite je.
Praktične informacije

223
Zamjena osigurača
Štipaljka za vađenje osigurača nalazi se
na poleđini poklopca kućišta osigurača u
armaturnoj ploči.
Pristup:
F
P
otpuno skinite poklopac.
F

I
zvadite štipaljku.
Zamjena osigurača
Ispravan Pregorio
F

Z

a vađenje osigurača iz njegovog ležišta
koristite posebnu štipaljku.
F

N
eispravan osigurač smije se zamijeniti
samo osiguračem iste jakosti.
F

P
rovjerite jakost uspoređivanjem broja
ugraviranog na kućištu, jakosti ugravirane
na osiguraču, s vrijednostima u narednim
tablicama.
Prije zamjene osigurača morate saznati uzrok
kvara i otkloniti ga.
F

N
eispravan osigurač prepoznaje se po
stanju metalne niti.
Ovdje je opisan postupak zamjene neispravnog osigurača novim osiguračem, nakon otklanjanja kvara u odgovarajućoj funkciji.
Zamjena osigurača koji nije naveden u
narednim tablicama mogla bi imati za
posljedicu tešku neispravnost u vozilu.
Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
PEUGEOT otklanja svaku odgovornost
za troškove nastale zbog popravaka
vašeg vozila ili za njegov neispravan
rad, zbog ugradnje dodatne opreme
koju nije isporučio ni preporučio
PEUGEOT i koja nije ugrađena prema
njegovim pravilima, posebno ako svi
dodatno priključeni uređaji troše više od
10 miliampera.
Pristup alatu
Ugradnja dodatne
električne opreme
Strujni krug vašeg vozila projektiran
je da radi sa serijskom ili opcionalnom
opremom.
Prije ugradnje u vozilo neke druge
električne opreme ili pribora, obratite
se mreži PEUGEOT ili nekoj stručnoj
radionici.
10
Praktične informacije

224

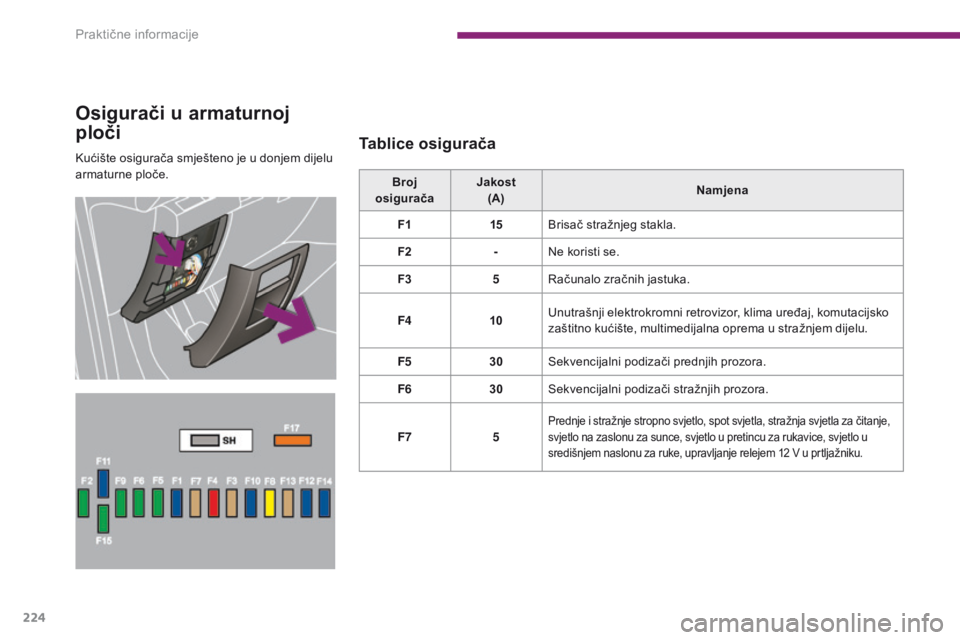

Kućište osigurača smješteno je u donjem dijelu
armaturne ploče.
Osigurači u armaturnoj
ploči
Tablice osigurača
Broj
osigurača Jakost
(A) Namjena
F1 15Brisač stražnjeg stakla.
F2 -Ne koristi se.
F3 5Računalo zračnih jastuka.
F4 10Unutrašnji elektrokromni retrovizor, klima uređaj, komutacijsko
zaštitno kućište, multimedijalna oprema u stražnjem dijelu.
F5 30Sekvencijalni podizači prednjih prozora.
F6 30Sekvencijalni podizači stražnjih prozora.
F7 5
Prednje i stražnje stropno svjetlo, spot svjetla, stražnja svjetla za čitanje,
svjetlo na zaslonu za sunce, svjetlo u pretincu za rukavice, svjetlo u
središnjem naslonu za ruke, upravljanje relejem 12 V u prtljažniku.
Praktične informacije

225

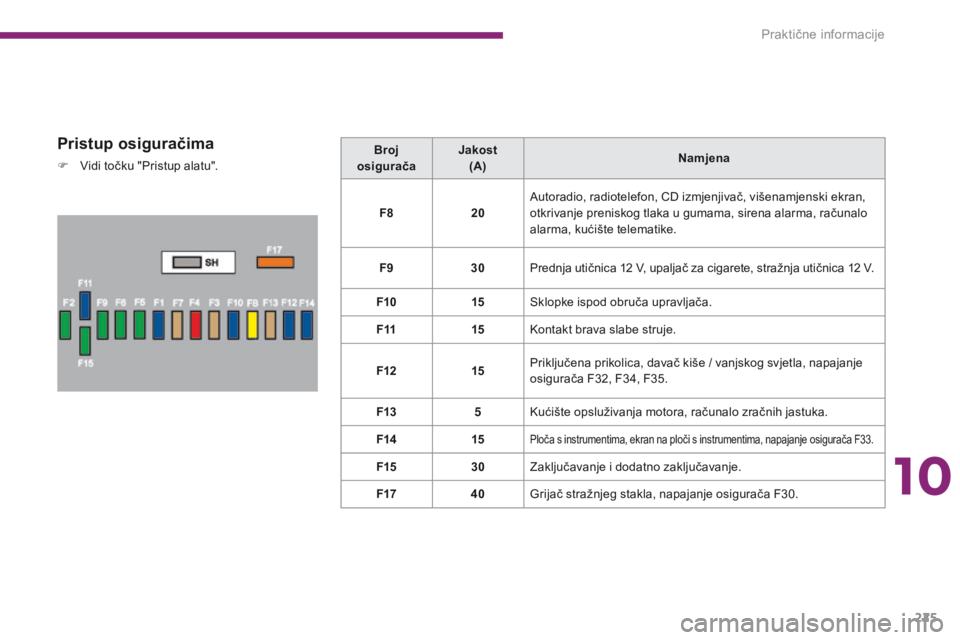

Pristup osiguračima
F Vidi točku "Pristup alatu".Broj
osigurača Jakost
(A) Namjena
F8 20Autoradio, radiotelefon, CD izmjenjivač, višenamjenski ekran,
otkrivanje preniskog tlaka u gumama, sirena alarma, računalo
alarma, kućište telematike.
F9 30Prednja utičnica 12 V, upaljač za cigarete, stražnja utičnica 12 V.
F10 15Sklopke ispod obruča upravljača.
F11 15Kontakt brava slabe struje.
F12 15Priključena prikolica, davač kiše / vanjskog svjetla, napajanje
osigurača F32, F34, F35.
F13 5Kućište opsluživanja motora, računalo zračnih jastuka.
F14 15
Ploča s instrumentima, ekran na ploči s instrumentima, napajanje osigurača F33.
F1530Zaključavanje i dodatno zaključavanje.
F17 40Grijač stražnjeg stakla, napajanje osigurača F30.
10
Praktične informacije

226

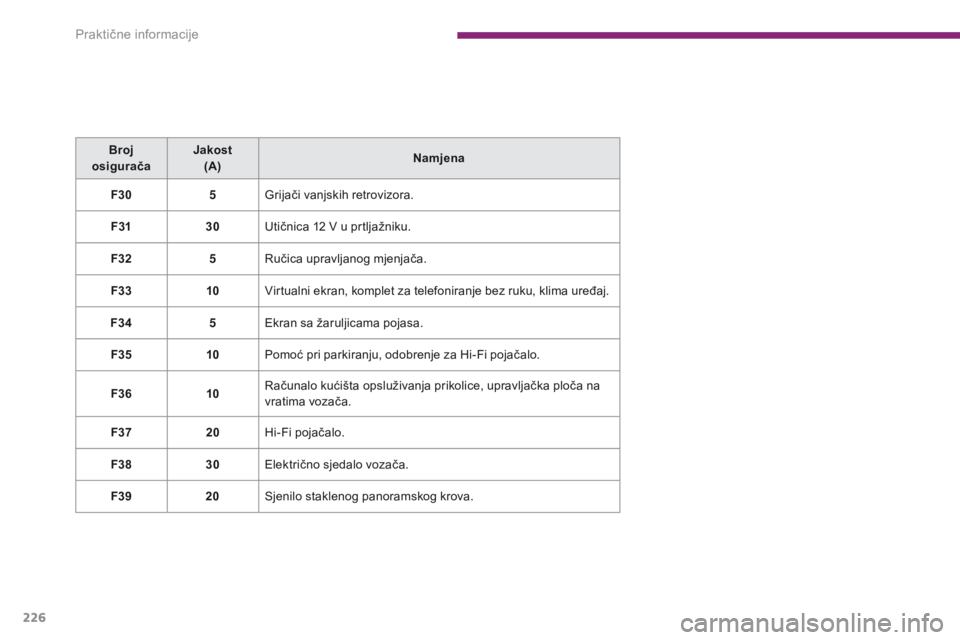

Broj
osigurača Jakost
(A) Namjena
F30 5Grijači vanjskih retrovizora.
F31 30Utičnica 12 V u prtljažniku.
F32 5Ručica upravljanog mjenjača.
F33 10Virtualni ekran, komplet za telefoniranje bez ruku, klima uređaj.
F34 5Ekran sa žaruljicama pojasa.
F35 10Pomoć pri parkiranju, odobrenje za Hi-Fi pojačalo.
F36 10Računalo kućišta opsluživanja prikolice, upravljačka ploča na
vratima vozača.
F37 20Hi-Fi pojačalo.
F38 30Električno sjedalo vozača.
F39 20Sjenilo staklenog panoramskog krova.
Praktične informacije

227

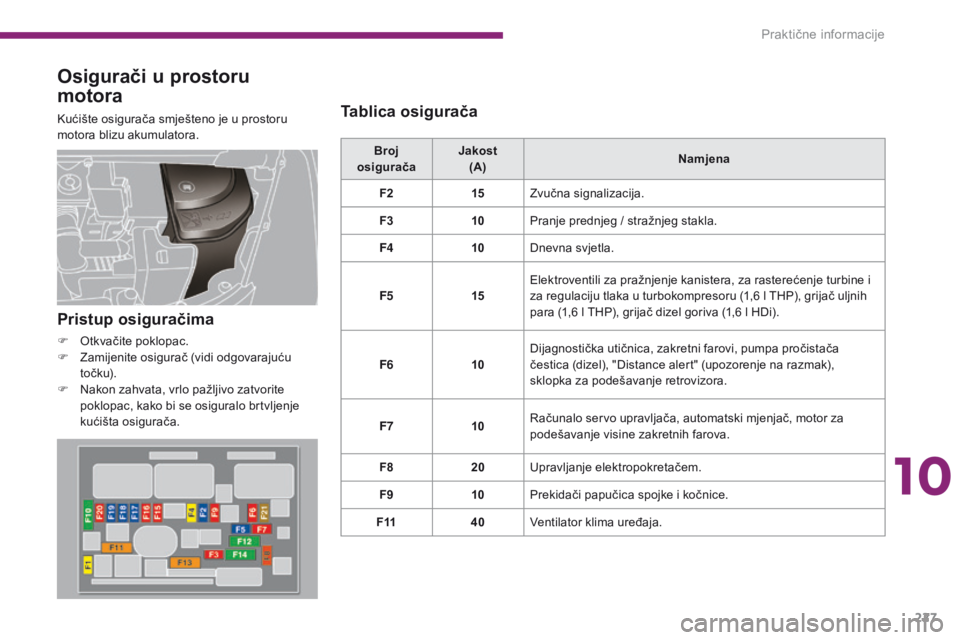

Osigurači u prostoru
motora
Kućište osigurača smješteno je u prostoru
motora blizu akumulatora.Broj
osigurača Jakost
(A) Namjena
F2 15Zvučna signalizacija.
F3 10Pranje prednjeg / stražnjeg stakla.
F4 10Dnevna svjetla.
F5 15Elektroventili za pražnjenje kanistera, za rasterećenje turbine i
za regulaciju tlaka u turbokompresoru (1,6 l THP), grijač uljnih
para (1,6 l THP), grijač dizel goriva (1,6 l HDi).
F6 10Dijagnostička utičnica, zakretni farovi, pumpa pročistača
čestica (dizel), "Distance alert" (upozorenje na razmak),
sklopka za podešavanje retrovizora.
F7 10Računalo servo upravljača, automatski mjenjač, motor za
podešavanje visine zakretnih farova.
F8 20Upravljanje elektropokretačem.
F9 10Prekidači papučica spojke i kočnice.
F11 40Ventilator klima uređaja.
Pristup osiguračima
F Otkvačite poklopac.
F
Z amijenite osigurač (vidi odgovarajuću
to č k u).
F

N
akon zahvata, vrlo pažljivo zatvorite
poklopac, kako bi se osiguralo brtvljenje
kućišta osigurača.
Tablica osigurača
10
Praktične informacije

228
Broj
osigurača Jakost
(A) Namjena
F12 30Prva / druga brzina brisača vjetrobrana.
F14 30Pumpa za zrak.
F15 10Desno dugo svjetlo.
F16 10Lijevo dugo svjetlo.
F17 15Lijevo kratko svjetlo.
F18 15Desno kratko svjetlo.
