249

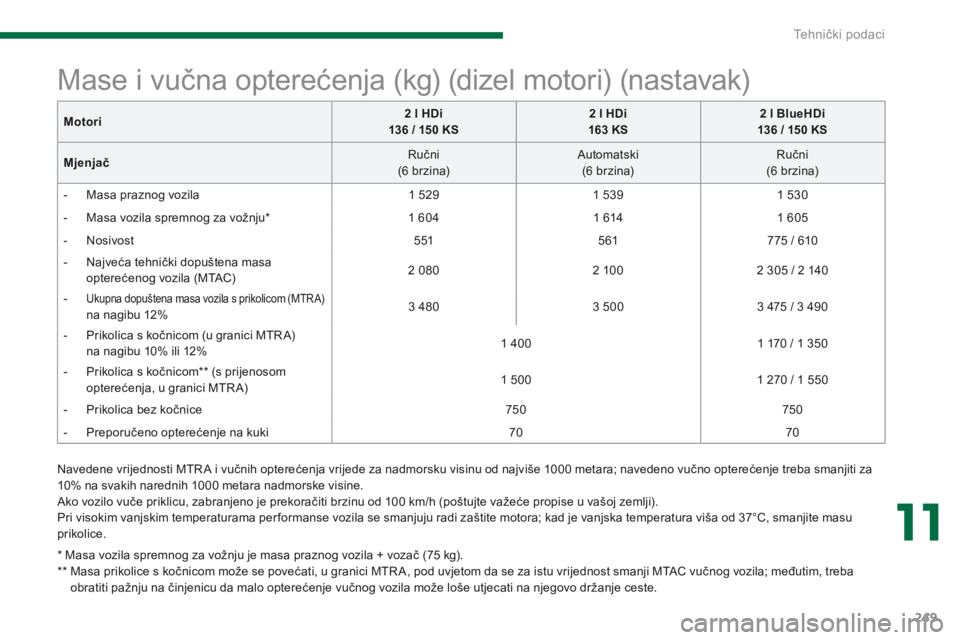

Mase i vučna opterećenja (kg) (dizel motori) (nastavak)
Navedene vrijednosti MTR A i vučnih opterećenja vrijede za nadmorsku visinu od najviše 1000 metara; navedeno vučno opterećenje treba smanjiti za
10% na svakih narednih 1000 metara nadmorske visine.
Ako vozilo vuče priklicu, zabranjeno je prekoračiti brzinu od 100 km/h (poštujte važeće propise u vašoj zemlji).
Pri visokim vanjskim temperaturama per formanse vozila se smanjuju radi zaštite motora; kad je vanjska temperatura viša od 37°C, smanjite masu
prikolice.
* Masa vozila spremnog za vožnju je masa praznog vozila + vozač (75 kg).
**
M
asa prikolice s kočnicom može se povećati, u granici MTR A, pod uvjetom da se za istu vrijednost smanji MTAC vučnog vozila; međutim, treba
obratiti pažnju na činjenicu da malo opterećenje vučnog vozila može loše utjecati na njegovo držanje ceste.
Motori
2 l HDi
136 / 150 KS 2 l HDi
163 KS 2 l BlueHDi
136 / 150 KS
Mjenjač Ručni
(6 brzina) Automatski
(6 brzina) Ručni
(6 brzina)
-
M
asa praznog vozila
1 5291 539 1 530
-
M
asa vozila spremnog za vožnju*
1 6041 6141 605
-
N
osivost
5 51561775 / 610
-
N
ajveća tehnički dopuštena masa
opterećenog vozila (MTAC) 2 080
2 1002 305 / 2 140
-
Ukupna dopuštena masa vozila s prikolicom (MTR A) na nagibu 12%
3 480
3 5003 475 / 3 490
-
P
rikolica s kočnicom (u granici MTR A)
n

a nagibu 10% ili 12% 1 400
1 170 / 1 350
-

P
rikolica s kočnicom** (s prijenosom
opterećenja, u granici MTR A) 1 500
1 270 / 1 550
-

P
rikolica bez kočnice 750750
-

P
reporučeno opterećenje na kuki 7070
11
Tehnički podaci

250
* Masa vozila spremnog za vožnju je masa praznog vozila + vozač (75 kg).
** U s lučaju prekoračenja najveće tehnički dopuštene mase na stražnjoj osovini, brzina vozila ograničena je na 80 km/h, kako je propisano u
točki 2.7 Smjernice.
***

U s
lučaju prekoračenja najveće tehnički dopuštene mase kad vozilo vuče prikolicu, brzina vozila ograničena je na 80 km/h, kako je propisano u
točki 2.7 Smjernice.
****

N
ajveća vrijednost prikolice s kočnicom u granici MTR A; međutim, treba obratiti pažnju na činjenicu da malo opterećenje vučnog vozila može loše
utjecati na njegovo držanje ceste.

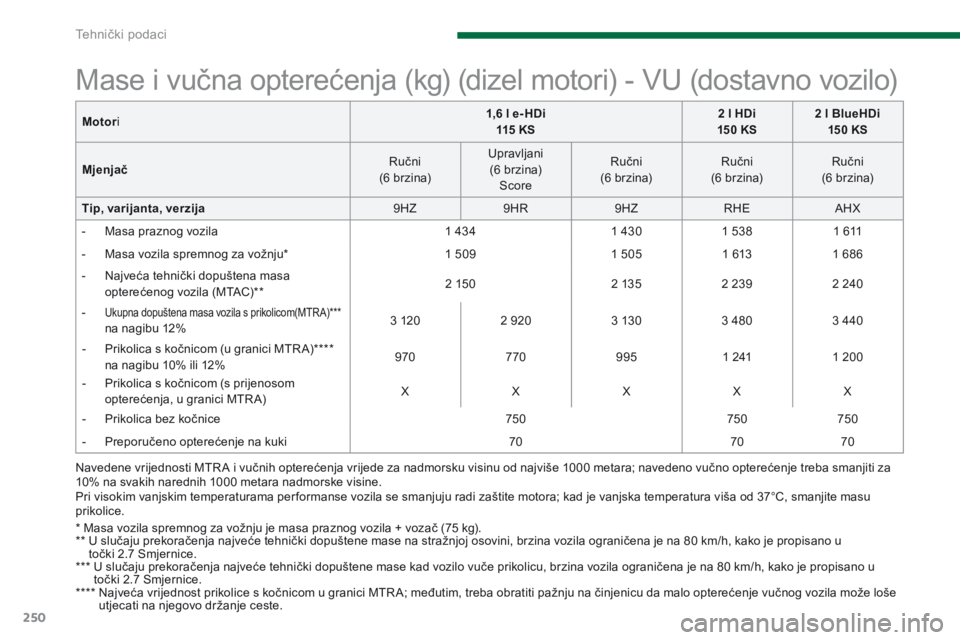

Mase i vučna opterećenja (kg) (dizel motori) - VU (dostavno vozilo)
Navedene vrijednosti MTR A i vučnih opterećenja vrijede za nadmorsku visinu od najviše 1000 metara; navedeno vučno opterećenje treba smanjiti za
10% na svakih narednih 1000 metara nadmorske visine.
Pri visokim vanjskim temperaturama per formanse vozila se smanjuju radi zaštite motora; kad je vanjska temperatura viša od 37°C, smanjite masu
prikolice. Motor
i 1,6 l e- HDi
115 KS 2 l HDi
150 KS 2 l BlueHDi
150 KS
Mjenjač Ručni
(6 brzina) Upravljani
(6 brzina) Score Ručni
(6 brzina) Ručni
(6 brzina) Ručni
(6 brzina)
Tip, varijanta, verzija 9HZ9HR 9HZRHE AHX
-
M
asa praznog vozila
1 4341 4301 538 1 611
-
M
asa vozila spremnog za vožnju*
1 5091 5051 6131 686
-
N
ajveća tehnički dopuštena masa
opterećenog vozila (MTAC)** 2 150
2 1352 239 2 240
-
Ukupna dopuštena masa vozila s prikolicom(MTR A)*** na nagibu 12%
3 120
2 920 3 1303 480 3 440
-
P
rikolica s kočnicom (u granici MTR A)****
n

a nagibu 10% ili 12% 970
7709951 241 1 200
-

P
rikolica s kočnicom (s prijenosom
opterećenja, u granici MTR A) X
XXXX
-

P
rikolica bez kočnice 750750750
-

P
reporučeno opterećenje na kuki 707070
Tehnički podaci

251

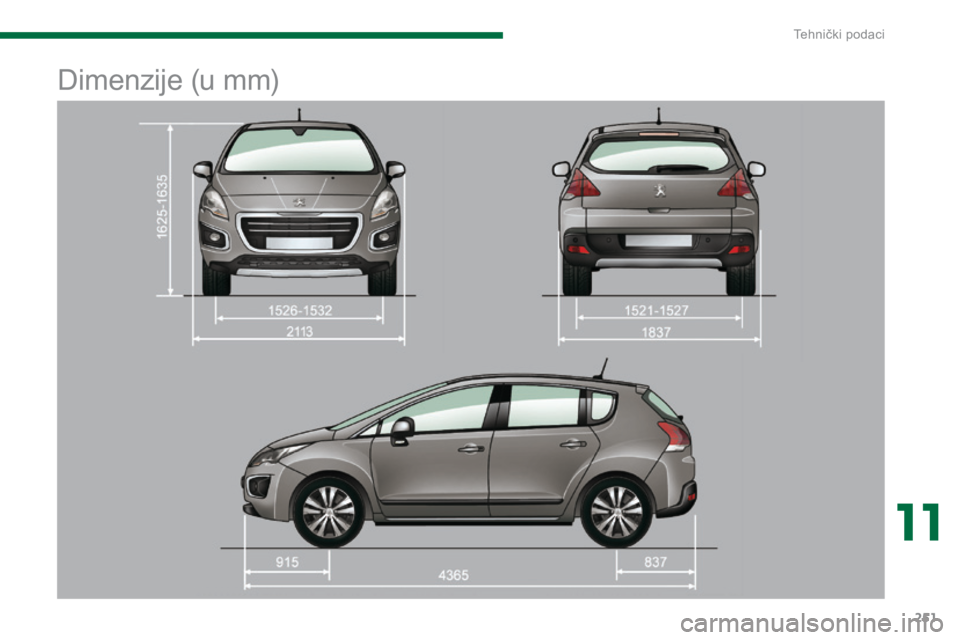

Dimenzije (u mm)
11
Tehnički podaci

252

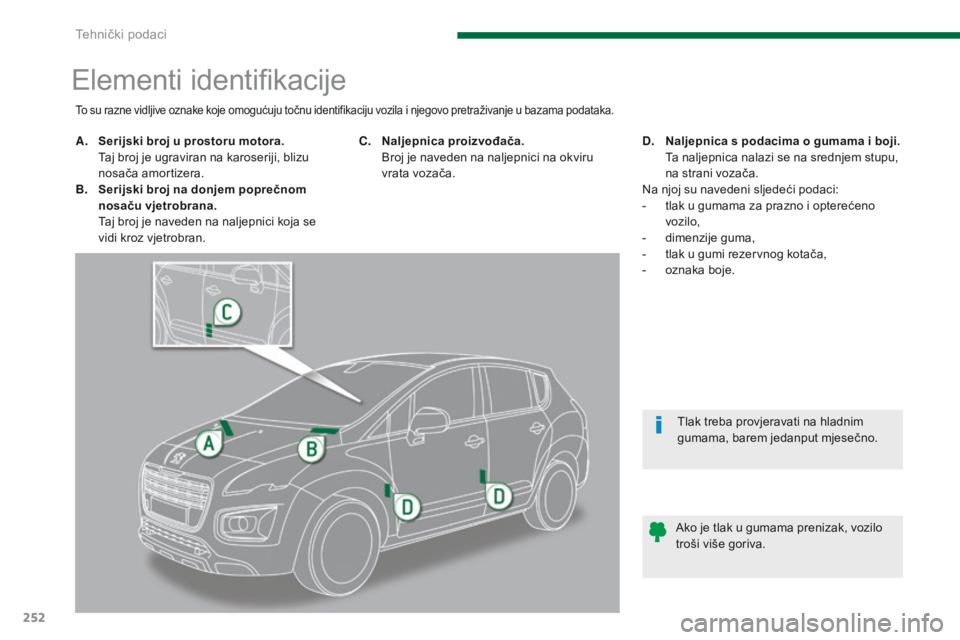

Elementi identifikacije
A. Serijski broj u prostoru motora. Taj broj je ugraviran na karoseriji, blizu
nosača amortizera.
B.
S

erijski broj na donjem poprečnom
nosaču vjetrobrana.
T

aj broj je naveden na naljepnici koja se
vidi kroz vjetrobran. C. N
aljepnica proizvođača.
B
roj je naveden na naljepnici na okviru
vrata vozača. D. N
aljepnica s podacima o gumama i boji. T
a naljepnica nalazi se na srednjem stupu,
na strani vozača.
Na njoj su navedeni sljedeći podaci:
-

t
lak u gumama za prazno i opterećeno
vozilo,
-

d
imenzije guma,
-

t
lak u gumi rezervnog kotača,
-
o

znaka boje.
To su razne vidljive oznake koje omogućuju točnu identifikaciju vozila i njegovo pretraživanje u bazama podataka.
Ako je tlak u gumama prenizak, vozilo
troši više goriva.Tlak treba provjeravati na hladnim
gumama, barem jedanput mjesečno.
Tehnički podaci

253
POZIV U POMOć ILI POZIV ZA POMO ć NA CESTI

254

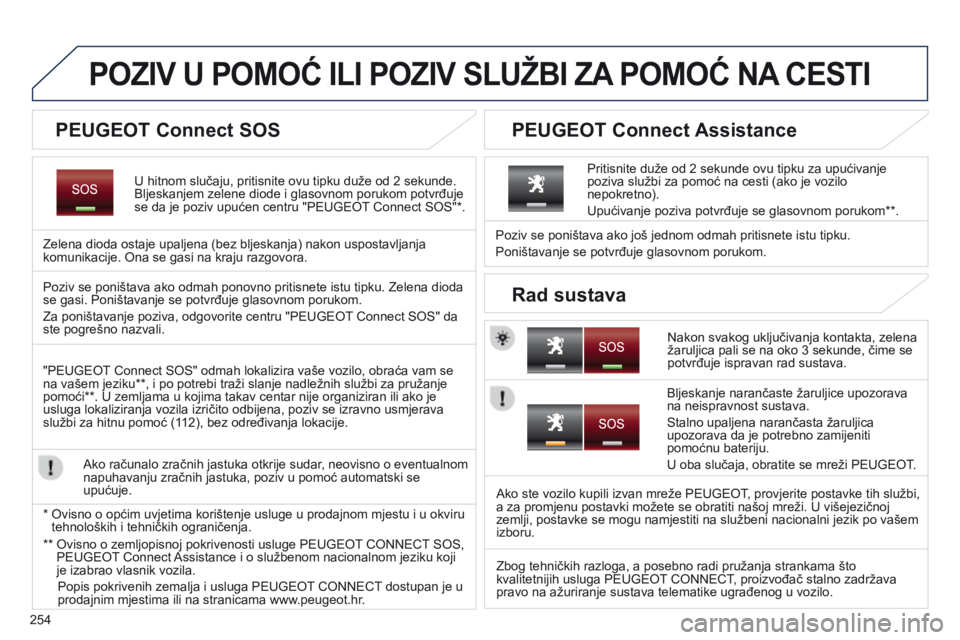

POZIV U POMOć ILI POZIV SLUŽBI ZA POMO ć NA CESTI
U hitnom slučaju, pritisnite ovu tipku duže od 2 sekunde.
Bljeskanjem zelene diode i glasovnom porukom potvrđuje
se da je poziv upućen centru "PEUGEOT
Connect SOS"*.
Zelena dioda ostaje upaljena (bez bljeskanja) nakon uspostavljanja
komunikacije. Ona se gasi na kraju razgovora.
Nakon svakog uključivanja kontakta, zelena
žaruljica pali se na oko 3
sekunde, čime se
potvrđuje ispravan rad sustava.
Poziv se poništava ako još jednom odmah pritisnete istu tipku.
Poništavanje se potvrđuje glasovnom porukom.
Pritisnite duže od 2
sekunde ovu tipku za upućivanje
poziva službi za pomoć na cesti (ako je vozilo
nepokretno).
Upućivanje poziva potvrđuje se glasovnom porukom**.
Poziv se poništava ako odmah ponovno pritisnete istu tipku. Zelena dioda
se gasi. Poništavanje se potvrđuje glasovnom porukom.
Za poništavanje poziva, odgovorite centru "PEUGEOT Connect SOS" da
ste pogrešno nazvali.
"PEUGEOT Connect SOS" odmah lokalizira vaše vozilo, obraća vam se
na vašem jeziku**, i po potrebi traži slanje nadležnih službi za pružanje
pomoći**. U zemljama u kojima takav centar nije organiziran ili ako je
usluga lokaliziranja vozila izričito odbijena, poziv se izravno usmjerava
službi za hitnu pomoć (112), bez određivanja lokacije. Ako računalo zračnih jastuka otkrije sudar, neovisno o eventualnom
napuhavanju zračnih jastuka, poziv u pomoć automatski se
upućuje.
*

Ovisno o općim uvjetima korištenje usluge u prodajnom mjestu i u okviru
tehnoloških i tehničkih ograničenja. Bljeskanje narančaste žaruljice upozorava
na neispravnost sustava.
Stalno upaljena narančasta žaruljica
upozorava da je potrebno zamijeniti
pomoćnu bateriju.
U oba slučaja, obratite se mreži PEUGEOT

.
Ako ste vozilo kupili izvan mreže PEUGEOT, provjerite postavke tih službi,
a za promjenu postavki možete se obratiti našoj mreži. U višejezičnoj
zemlji, postavke se mogu namjestiti na službeni nacionalni jezik po vašem
izboru.
Zbog tehničkih razloga, a posebno radi pružanja strankama što
kvalitetnijih usluga PEUGEOT CONNECT, proizvođač stalno zadržava
pravo na ažuriranje sustava telematike ugrađenog u vozilo.
PEUGEOT Connect SOS PEUGEOT Connect Assistance
Rad sustava
** Ovisno o zemljopisnoj pokrivenosti usluge PEUGEOT CONNECT SOS,
PEUGEOT Connect Assistance i o službenom nacionalnom jeziku koji
je izabrao vlasnik vozila.



Popis pokrivenih zemalja i usluga PEUGEOT
CONNECT dostupan je u
prodajnim mjestima ili na stranicama www.peugeot.hr.

2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV
TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIA NAV
TRAFFIC
SETUPADDR
BOOK

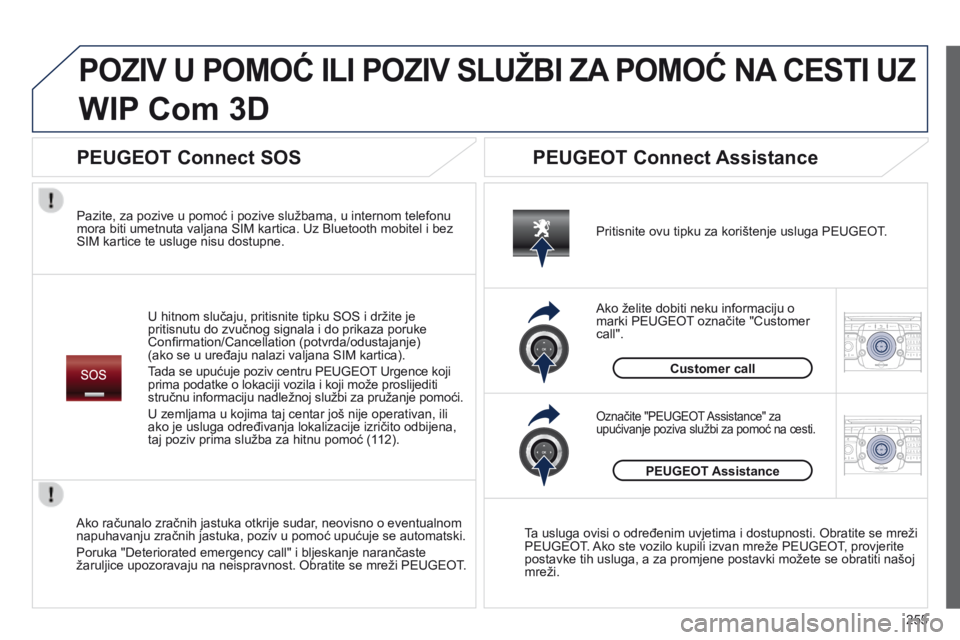

POZIV U POMOć ILI POZIV SLUŽBI ZA POMOć NA CESTI UZ
WIP Com 3D
U hitnom slučaju, pritisnite tipku SOS i držite je
pritisnutu do zvučnog signala i do prikaza poruke
Confirmation/Cancellation (potvrda/odustajanje)
(ako se u uređaju nalazi valjana SIM kartica).
Tada se upućuje poziv centru PEUGEOT Urgence koji
prima podatke o lokaciji vozila i koji može proslijediti
stručnu informaciju nadležnoj službi za pružanje pomoći.
U zemljama u kojima taj centar još nije operativan, ili
ako je usluga određivanja lokalizacije izričito odbijena,
taj poziv prima služba za hitnu pomoć (112).
Pazite, za pozive u pomoć i pozive službama, u internom telefonu
mora biti umetnuta valjana SIM kartica. Uz Bluetooth mobitel i bez
SIM kartice te usluge nisu dostupne.
Pritisnite ovu tipku za korištenje usluga PEUGEOT.
Customer call
Ako želite dobiti neku informaciju o
marki PEUGEOT označite "Customer
call".
Označite "PEUGEOT Assistance" za
upućivanje poziva službi za pomoć na cesti.
PEUGEOT Assistance
Ta usluga ovisi o određenim uvjetima i dostupnosti. Obratite se mreži
PEUGEOT. Ako ste vozilo kupili izvan mreže PEUGEOT, provjerite
postavke tih usluga, a za promjene postavki možete se obratiti našoj
mreži.
Ako računalo zračnih jastuka otkrije sudar, neovisno o eventualnom
napuhavanju zračnih jastuka, poziv u pomoć upućuje se automatski.
Poruka "Deteriorated emergency call" i bljeskanje narančaste
žaruljice upozoravaju na neispravnost. Obratite se mreži PEUGEOT.
PEUGEOT Connect SOS
PEUGEOT Connect Assistance
255

256

257
3008_hr_Chap12b_NG4_ed01-2014

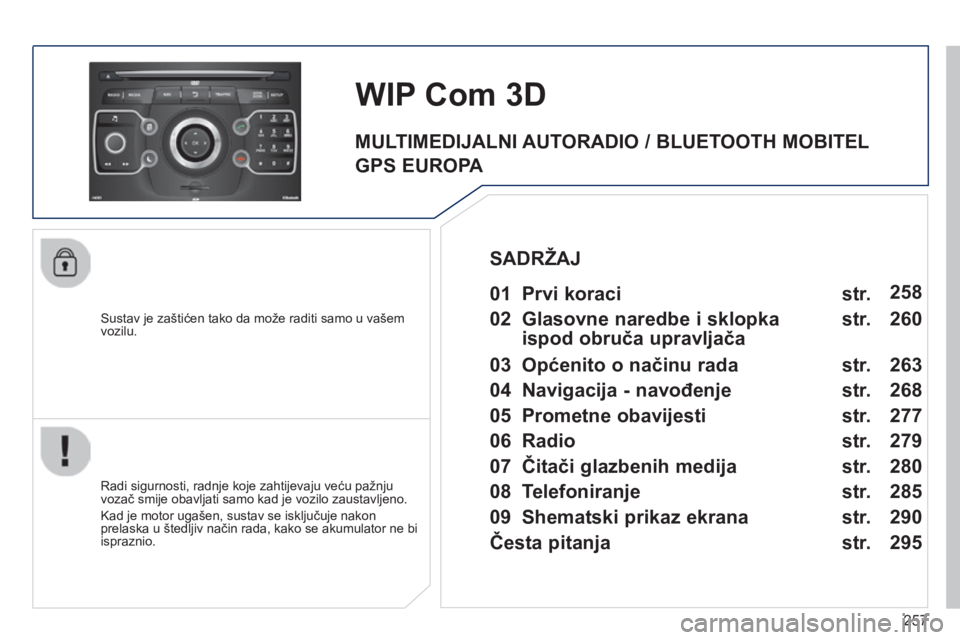

Sustav je zaštićen tako da može raditi samo u vašem
vozilu.
WIP Com 3D
Radi sigurnosti, radnje koje zahtijevaju veću pažnju
vozač smije obavljati samo kad je vozilo zaustavljeno.
Kad je motor ugašen, sustav se isključuje nakon
prelaska u štedljiv način rada, kako se akumulator ne bi
ispraznio.
01 Prvi koraci
02
Glasovne
naredbe i sklopka
ispod obruča upravljača
03

Općenito
o načinu rada
04

Navigacija
- navođenje
05

Prometne
obavijesti
06

Radio
07


Čitači
glazbenih medija
08

T
elefoniranje
09

Shemats
ki prikaz ekrana
Česta pitanja str.
str.
str.
str.
str.
str.
str.
str.
str.
str. 258
260
263
268
277
279
280
285
290
295
SADRŽAJ
MULTIMEDIJALNI AUTORADIO / BLUETOOTH MOBITEL
GPS EUROPA

01
258
3008_hr_Chap12b_NG4_ed01-2014
PRVI KORACI

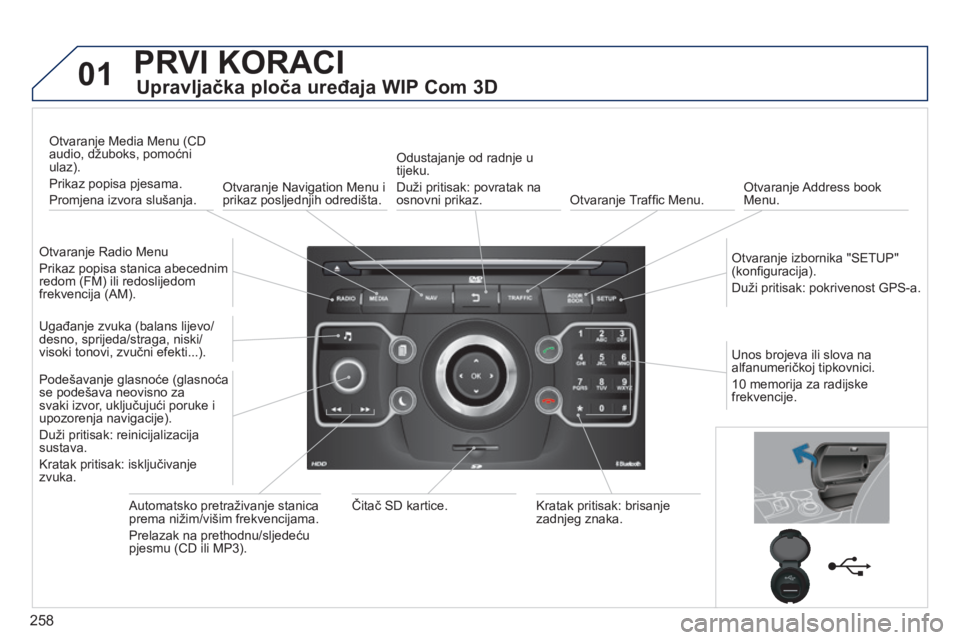

Upravljačka ploča uređaja WIP Com 3D
Otvaranje Radio Menu
Prikaz popisa stanica abecednim
redom (FM) ili redoslijedom
frekvencija (AM).Otvaranje Media Menu (CD
audio, džuboks, pomoćni
ulaz).
Prikaz popisa pjesama.
Promjena izvora slušanja.
Otvaranje Navigation Menu i
prikaz posljednjih odredišta. Odustajanje od radnje u
tijeku.
Duži pritisak: povratak na
osnovni prikaz.
Otvaranje Traffic Menu.Otvaranje Address book
Menu.
Otvaranje izbornika "SETUP"
(konfiguracija).
Duži pritisak: pokrivenost GPS-a.
Ugađanje zvuka (balans lijevo/
desno, sprijeda/straga, niski/
visoki tonovi, zvučni efekti...).
Podešavanje glasnoće (glasnoća
se podešava neovisno za
svaki izvor, uključujući poruke i
upozorenja navigacije).
Duži pritisak: reinicijalizacija
sustava.
Kratak pritisak: isključivanje
zvuka. Automatsko pretraživanje stanica
prema nižim/višim frekvencijama.
Prelazak na prethodnu/sljedeću
pjesmu (CD ili MP3). Čitač SD kartice.
Kratak pritisak: brisanje
zadnjeg znaka. Unos brojeva ili slova na
alfanumeričkoj tipkovnici.
10
memorija za radijske
frekvencije.
