239

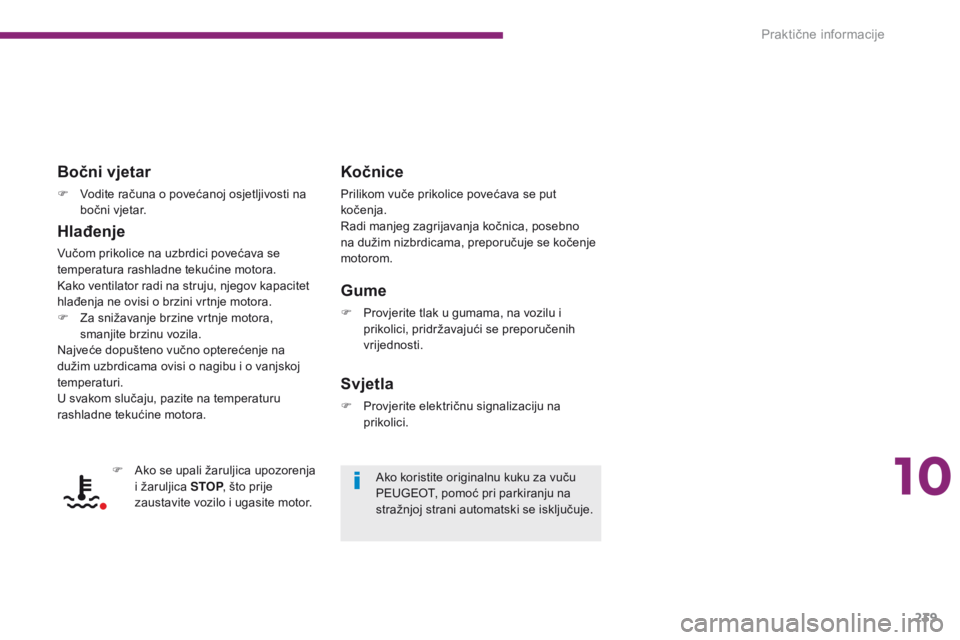

Bočni vjetar
F Vodite računa o povećanoj osjetljivosti na bočni vjetar.
Hlađenje
Vučom prikolice na uzbrdici povećava se
temperatura rashladne tekućine motora.
Kako ventilator radi na struju, njegov kapacitet
hlađenja ne ovisi o brzini vrtnje motora.
F

Z
a snižavanje brzine vrtnje motora,
smanjite brzinu vozila.
Najveće dopušteno vučno opterećenje na
dužim uzbrdicama ovisi o nagibu i o vanjskoj
temperaturi.
U svakom slučaju, pazite na temperaturu
rashladne tekućine motora.
Kočnice
Prilikom vuče prikolice povećava se put
kočenja.
Radi manjeg zagrijavanja kočnica, posebno
na dužim nizbrdicama, preporučuje se kočenje
motorom.
Gume
F Provjerite tlak u gumama, na vozilu i prikolici, pridržavajući se preporučenih
vrijednosti.
Svjetla
F Provjerite električnu signalizaciju na prikolici.
F

A

ko se upali žaruljica upozorenja
i žaruljica STOP , što prije
zaustavite vozilo i ugasite motor. Ako koristite originalnu kuku za vuču
PEUGEOT, pomoć pri parkiranju na
stražnjoj strani automatski se isključuje.
10
Praktične informacije

240

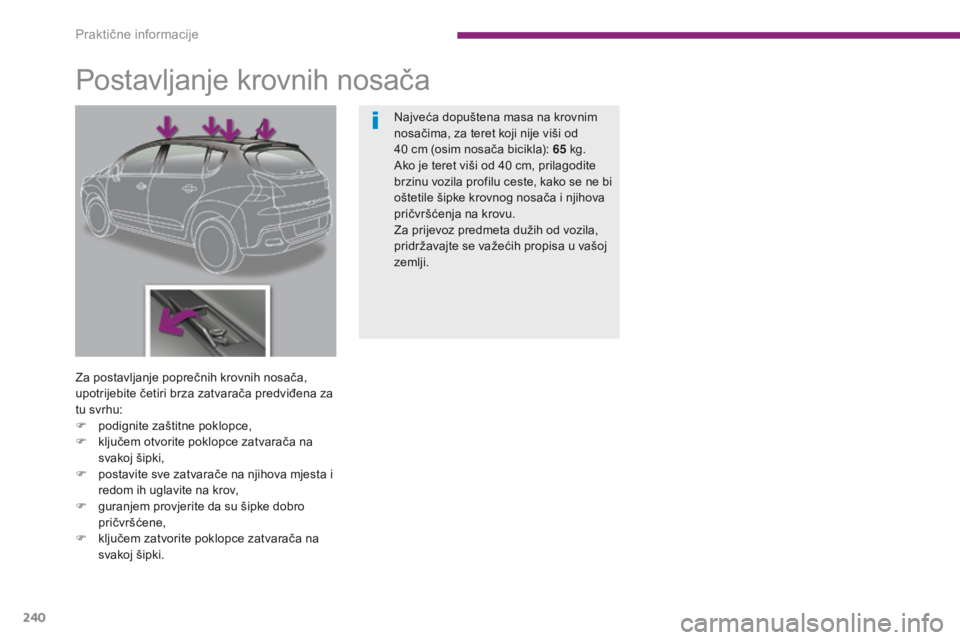

Postavljanje krovnih nosača
Za postavljanje poprečnih krovnih nosača,
upotrijebite četiri brza zatvarača predviđena za
tu svrhu:
F
p
odignite zaštitne poklopce,
F

k
ljučem otvorite poklopce zatvarača na
svakoj šipki,
F

p
ostavite sve zatvarače na njihova mjesta i
redom ih uglavite na krov,
F

g
uranjem provjerite da su šipke dobro
pričvršćene,
F

k
ljučem zatvorite poklopce zatvarača na
svakoj šipki. Najveća dopuštena masa na krovnim
nosačima, za teret koji nije viši od
40 cm (osim nosača bicikla): 65
kg.
Ako je teret viši od 40 cm, prilagodite
brzinu vozila profilu ceste, kako se ne bi
oštetile šipke krovnog nosača i njihova
pričvršćenja na krovu.
Za prijevoz predmeta dužih od vozila,
pridržavajte se važećih propisa u vašoj
zemlji.
Praktične informacije

241

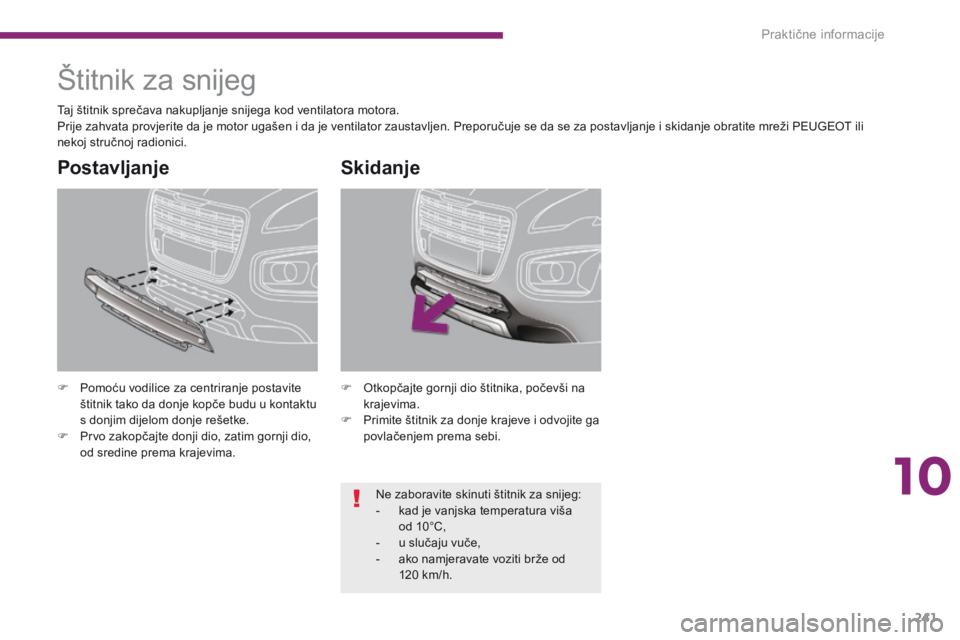

Štitnik za snijeg
F Pomoću vodilice za centriranje postavite štitnik tako da donje kopče budu u kontaktu
s donjim dijelom donje rešetke.
F

P
rvo zakopčajte donji dio, zatim gornji dio,
od sredine prema krajevima.
Postavljanje
F Otkopčajte gornji dio štitnika, počevši na krajevima.
F

P
rimite štitnik za donje krajeve i odvojite ga
povlačenjem prema sebi.
Skidanje
Taj štitnik sprečava nakupljanje snijega kod ventilatora motora.
Prije zahvata provjerite da je motor ugašen i da je ventilator zaustavljen. Preporučuje se da se za postavljanje i skidanje obratite mreži PEUGEOT ili
nekoj stručnoj radionici.
Ne zaboravite skinuti štitnik za snijeg:
-

k
ad je vanjska temperatura viša
od 10°C,
-

u s
lučaju vuče,
-

a
ko namjeravate voziti brže od
120
km/h.
10
Praktične informacije

242

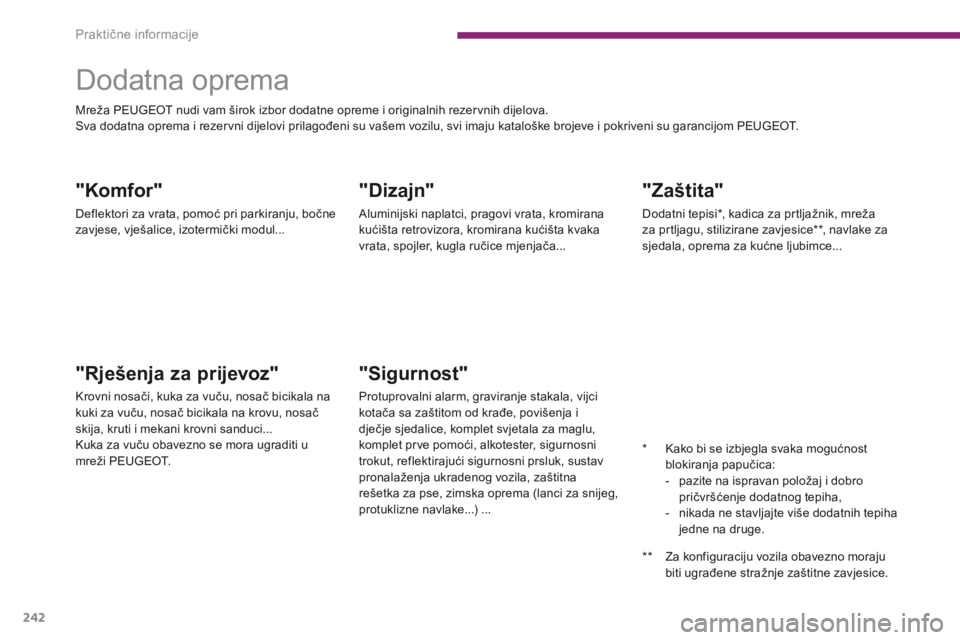

Dodatna oprema
"Komfor"
Deflektori za vrata, pomoć pri parkiranju, bočne
zavjese, vješalice, izotermički modul...
"Rješenja za prijevoz"
Krovni nosači, kuka za vuču, nosač bicikala na
kuki za vuču, nosač bicikala na krovu, nosač
skija, kruti i mekani krovni sanduci...
Kuka za vuču obavezno se mora ugraditi u
mreži PEUGEOT.
"Dizajn"
Aluminijski naplatci, pragovi vrata, kromirana
kućišta retrovizora, kromirana kućišta kvaka
vrata, spojler, kugla ručice mjenjača...
"Sigurnost"
Protuprovalni alarm, graviranje stakala, vijci
kotača sa zaštitom od krađe, povišenja i
dječje sjedalice, komplet svjetala za maglu,
komplet prve pomoći, alkotester, sigurnosni
trokut, reflektirajući sigurnosni prsluk, sustav
pronalaženja ukradenog vozila, zaštitna
rešetka za pse, zimska oprema (lanci za snijeg,
protuklizne navlake...) ...
"Zaštita"
Dodatni tepisi*, kadica za prtljažnik, mreža
za prtljagu, stilizirane zavjesice**, navlake za
sjedala, oprema za kućne ljubimce...
Mreža PEUGEOT nudi vam širok izbor dodatne opreme i originalnih rezervnih dijelova.
Sva dodatna oprema i rezervni dijelovi prilagođeni su vašem vozilu, svi imaju kataloške brojeve i pokriveni su garancijom PEUGEOT.
**
Z
a konfiguraciju vozila obavezno moraju
biti ugrađene stražnje zaštitne zavjesice.
*

K
ako bi se izbjegla svaka mogućnost
blokiranja papučica:
-

p
azite na ispravan položaj i dobro
pričvršćenje dodatnog tepiha,
-

n
ikada ne stavljajte više dodatnih tepiha
jedne na druge.
Praktične informacije

243

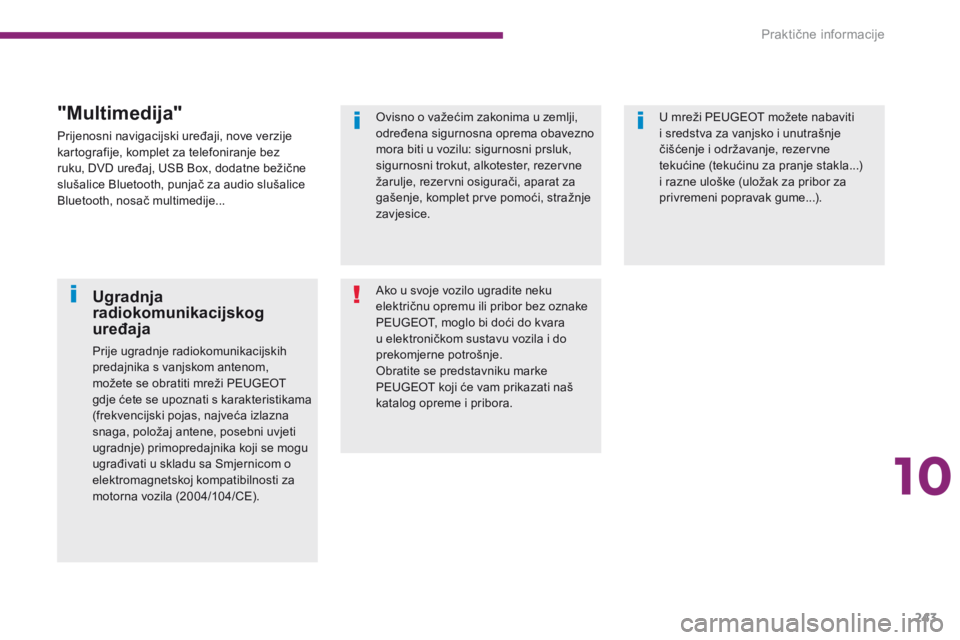

Ovisno o važećim zakonima u zemlji,
određena sigurnosna oprema obavezno
mora biti u vozilu: sigurnosni prsluk,
sigurnosni trokut, alkotester, rezervne
žarulje, rezervni osigurači, aparat za
gašenje, komplet prve pomoći, stražnje
zavjesice.
Ako u svoje vozilo ugradite neku
električnu opremu ili pribor bez oznake
PEUGEOT, moglo bi doći do kvara
u elektroničkom sustavu vozila i do
prekomjerne potrošnje.
Obratite se predstavniku marke
PEUGEOT koji će vam prikazati naš
katalog opreme i pribora.U mreži PEUGEOT možete nabaviti
i sredstva za vanjsko i unutrašnje
čišćenje i održavanje, rezervne
tekućine (tekućinu za pranje stakla...)
i razne uloške (uložak za pribor za
privremeni popravak gume...).
Ugradnja
radiokomunikacijskog
uređaja
Prije ugradnje radiokomunikacijskih
predajnika s vanjskom antenom,
možete se obratiti mreži PEUGEOT
gdje ćete se upoznati s karakteristikama
(frekvencijski pojas, najveća izlazna
snaga, položaj antene, posebni uvjeti
ugradnje) primopredajnika koji se mogu
ugrađivati u skladu sa Smjernicom o
elektromagnetskoj kompatibilnosti za
motorna vozila (2004/104/CE).
"Multimedija"
Prijenosni navigacijski uređaji, nove verzije
kartografije, komplet za telefoniranje bez
ruku, DVD uređaj, USB Box, dodatne bežične
slušalice Bluetooth, punjač za audio slušalice
Bluetooth, nosač multimedije...
10
Praktične informacije

244
Motori1,6 l VTi
120 KS 1,6 l THP
150 / 156 / 163 KS 1,6 l e-THP
165 KS
Mjenjač Ručni
(5 brzina) Ručni
(6 brzina) Automatski
(6 brzina) Automatski
(6 brzina)
Obujam (cm
3) 1 5981 5981 598
Provrt x hod (mm) 77 x 85,877 x 85,877 x 85,8
Najveća snaga: norma CEE (kW)* 88110 / 115 / 120 121
Broj okretaja pri najvećoj snazi (okr/min) 5 6606 000 - 6 050 / 6 000 / 6 000 6 000
Najveći moment: norma CEE (Nm) 160240 240
Broj okretaja pri najvećem momentu (okr/min) 4 2501 400 1 400
Gorivo Bezolovni benzinBezolovni benzinBezolovni benzin
Katalizator dadada
Zapremina motornog ulja (l)
(sa zamjenom pročistača) 4,25
4,254,25
Benzinski motori i mjenjači
* Najveća snaga odgovara homologiranoj vrijednosti na ispitnom stolu, u skladu s uvjetima iz europskih propisa (smjernica 1999/99/CE).
Tehnički podaci

245
Navedene vrijednosti MTR A i vučnih opterećenja vrijede za nadmorsku visinu od najviše 1000 metara; navedeno vučno opterećenje treba smanjiti za
10% na svakih narednih 1000 metara nadmorske visine.
Ako vozilo vuče prikolicu, zabranjeno je prekoračiti brzinu od 100 km/h (poštujte važeće propise u vašoj zemlji).
Pri visokim vanjskim temperaturama per formanse vozila se smanjuju radi zaštite motora; kada je vanjska temperatura viša od 37°C, smanjite masu
prikolice.
Mase i vučna opterećenja (kg) (benzinski motori)
* Masa vozila spremnog za vožnju je masa praznog vozila + vozač (75 kg).
** M asa prikolice s kočnicom može se povećati, u granici MTR A, pod uvjetom da se za istu vrijednost smanji MTAC vučnog vozila; međutim, treba
obratiti pažnju na činjenicu da malo opterećenje vučnog vozila može loše utjecati na njegovo držanje ceste.
Motori
1,6 l VTi
120 KS 1,6 l THP
156 KS 1,6 l THP
150 / 156 / 163 KS 1,6 l e-THP
165 KS
Mjenjač Ručni
(5 brzina) Ručni
(6 brzina) Automatski
(6 brzina) Automatski
(6 brzina)
-
M
asa praznog vozila
1 3991 4591 480 1 450
-
M
asa vozila spremnog za vožnju*
1 4741 534 1 555 1 525
-
N
osivost
621561550 550
-
N
ajveća tehnički dopuštena masa
opterećenog vozila (MTAC) 2 020
2 0202 0302 000
-
Ukupna dopuštena masa vozila s prikolicom (MTR A) na nagibu 12%
3 220
3 4202 830 / 3 530 / 2830 3 400
-
P
rikolica s kočnicom (u granici MTR A)
n

a nagibu 10% ili 12% 1 200
1 400800 / 1 500 / 800 1 400
-

P
rikolica s kočnicom** (s prijenosom
opterećenja, u granici MTR A) 1 500
1 500800 / 1 500 / 800 1 500
-

P
rikolica bez kočnice 735750750
-

P
reporučeno opterećenje na kuki 707070
11
Tehnički podaci

246
Dizel motori1,6 l e- HDi
110 / 115 KS 1,6 l BlueHDi
115 / 120 KS
Mjenjač Ručni
(6 brzina) Upravljani
(6 brzina) Ručni
(6 brzina)
Obujam (cm
3) 1 5601 560
Provrt x hod (mm) 75 x 88,375 x 88,3
Najveća snaga: norma CEE (kW)* 82 - 8484 / 88
Broj okretaja pri najvećoj snazi (okr/min) 3 6003 500
Najveći moment: norma CEE (Nm) 270300
Broj okretaja pri najvećem momentu (okr/min) 1 7501 750
Gorivo DizelDizel
Katalizator dada
Pročistač čestica dada
Zapremina motornog ulja (l)
(sa zamjenom pročistača) 3,75
-
Dizel motori i mjenjači
* Najveća snaga odgovara homologiranoj vrijednosti na ispitnom stolu, u skladu s uvjetima iz europskih propisa (smjernica 1999/99/CE).
Tehnički podaci

247
Dizel motori i mjenjači (nastavak)
* Najveća snaga odgovara homologiranoj vrijednosti na ispitnom stolu, u skladu s uvjetima iz europskih propisa (smjernica 1999/99/CE).Motori
2 l HDi
136 / 150 KS 2 l HDi
163 KS 2 l BlueHDi
136 / 150 KS
Boîte de vitesses Ručni
(6 brzina) Automatski
(6 brzina) Ručni
(6 brzina)
Obujam (cm
3) 1 9971 997
Provrt x hod (mm) 85 x 8885 x 88
Najveća snaga: norma CEE (kW)* 100 / 110120100 / 110
Broj okretaja pri najvećoj snazi (okr/min) 4 000 / 3 7503 7504 000
Najveći moment: norma CEE (Nm) 320 / 340340370
Broj okretaja pri najvećem momentu (okr/min) 2 0002 000
Gorivo DizelDizel
Katalizator dada
Pročistač čestica dada
Zapremina motornog ulja (l)
(sa zamjenom pročistača) -
-
11
Tehnički podaci

248
Navedene vrijednosti MTR A i vučnih opterećenja vrijede za nadmorsku visinu od najviše 1000 metara; navedeno vučno opterećenje treba smanjiti za
10% na svakih narednih 1000 metara nadmorske visine.
Ako vozilo vuče priklicu, zabranjeno je prekoračiti brzinu od 100 km/h (poštujte važeće propise u vašoj zemlji).
Pri visokim vanjskim temperaturama per formanse vozila se smanjuju radi zaštite motora; kad je vanjska temperatura viša od 37°C, smanjite masu
prikolice.

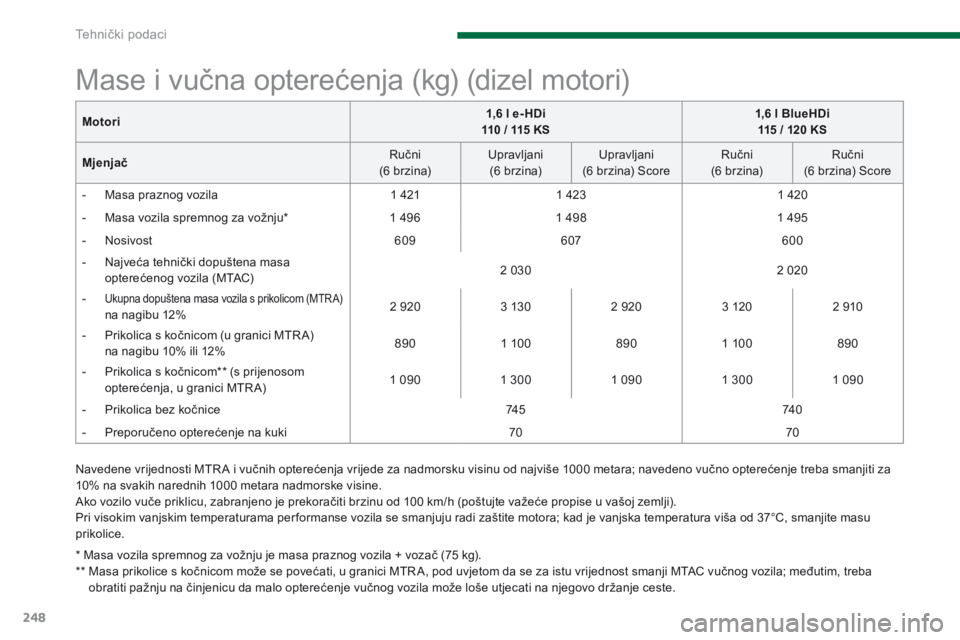

Mase i vučna opterećenja (kg) (dizel motori)
* Masa vozila spremnog za vožnju je masa praznog vozila + vozač (75 kg).
** M asa prikolice s kočnicom može se povećati, u granici MTR A, pod uvjetom da se za istu vrijednost smanji MTAC vučnog vozila; međutim, treba
obratiti pažnju na činjenicu da malo opterećenje vučnog vozila može loše utjecati na njegovo držanje ceste.
Motori
1,6 l e- HDi
110 / 115 KS 1,6 l BlueHDi
115 / 120 KS
Mjenjač Ručni
(6 brzina) Upravljani
(6 brzina) Upravljani
(6 brzina) Score Ručni
(6 brzina) Ručni
(6 brzina) Score
-
M
asa praznog vozila
1 4211 423 1 420
-
M
asa vozila spremnog za vožnju*
1 4961 498 1 495
-
N
osivost
609607 600
-
N
ajveća tehnički dopuštena masa
opterećenog vozila (MTAC) 2 030
2 020
-
Ukupna dopuštena masa vozila s prikolicom (MTR A) na nagibu 12%
2 920
3 1302 920 3 1202 910
-
P
rikolica s kočnicom (u granici MTR A)
n

a nagibu 10% ili 12% 890
1 100 8901 100 890
-

P
rikolica s kočnicom** (s prijenosom
opterećenja, u granici MTR A) 1 090
1 3001 090 1 3001 090
-

P
rikolica bez kočnice 74 574 0
-

P
reporučeno opterećenje na kuki 7070
