Page 271 of 566

269
3008-2_it_Chap06_conduite_ed01-2016

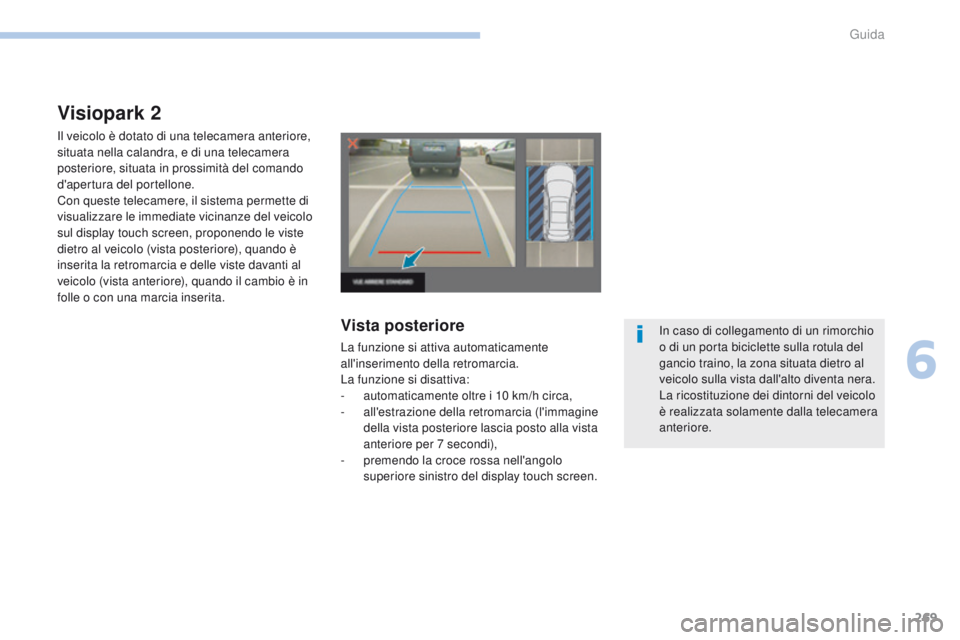

Visiopark 2
Il veicolo è dotato di una telecamera anteriore,
situata nella calandra, e di una telecamera
posteriore, situata in prossimità del comando
d'apertura del portellone.
Con queste telecamere, il sistema permette di
visualizzare le immediate vicinanze del veicolo
sul display touch screen, proponendo le viste
dietro al veicolo (vista posteriore), quando è
inserita la retromarcia e delle viste davanti al
veicolo (vista anteriore), quando il cambio è in
folle o con una marcia inserita.
Vista posteriore
La funzione si attiva automaticamente
all'inserimento della retromarcia.
La funzione si disattiva:
-
a
utomaticamente oltre i 10 km/h circa,
-
al
l'estrazione della retromarcia (l'immagine
della vista posteriore lascia posto alla vista
anteriore per 7 secondi),
-
p
remendo la croce rossa nell'angolo
superiore sinistro del display touch screen. In caso di collegamento di un rimorchio
o di un porta biciclette sulla rotula del
gancio traino, la zona situata dietro al
veicolo sulla vista dall'alto diventa nera.
La ricostituzione dei dintorni del veicolo
è realizzata solamente dalla telecamera
anteriore.
6
guida
Page 272 of 566

270
3008-2_it_Chap06_conduite_ed01-2016

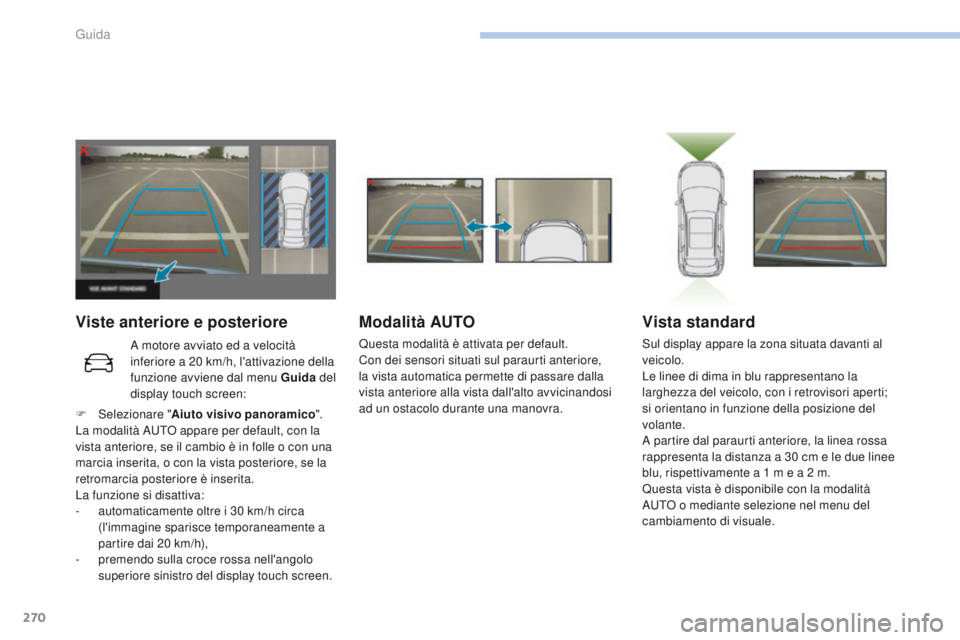

Viste anteriore e posterioreModalità AUTO
Questa modalità è attivata per default.
Con dei sensori situati sul paraurti anteriore,
la vista automatica permette di passare dalla
vista anteriore alla vista dall'alto avvicinandosi
ad un ostacolo durante una manovra.
Vista standard
Sul display appare la zona situata davanti al
veicolo.
Le linee di dima in blu rappresentano la
larghezza del veicolo, con i retrovisori aperti;
si orientano in funzione della posizione del
volante.
A partire dal paraurti anteriore, la linea rossa
rappresenta la distanza a 30 cm e le due linee
blu, rispettivamente a 1 m e a 2 m.
Questa vista è disponibile con la modalità
A
u
to o mediante selezione nel menu del
cambiamento di visuale.
A motore avviato ed a velocità
inferiore a 20 km/h, l'attivazione della
funzione avviene dal menu Guida
del
display touch screen:
F
Sel
ezionare " Aiuto visivo panoramico ".
La modalità A
u
to
appare per default, con la
vista anteriore, se il cambio è in folle o con una
marcia inserita, o con la vista posteriore, se la
retromarcia posteriore è inserita.
La funzione si disattiva:
-
a
utomaticamente oltre i 30 km/h circa
(l'immagine sparisce temporaneamente a
partire dai 20 km/h),
-
p
remendo sulla croce rossa nell'angolo
superiore sinistro del display touch screen.
guida
Page 273 of 566

271
3008-2_it_Chap06_conduite_ed01-2016

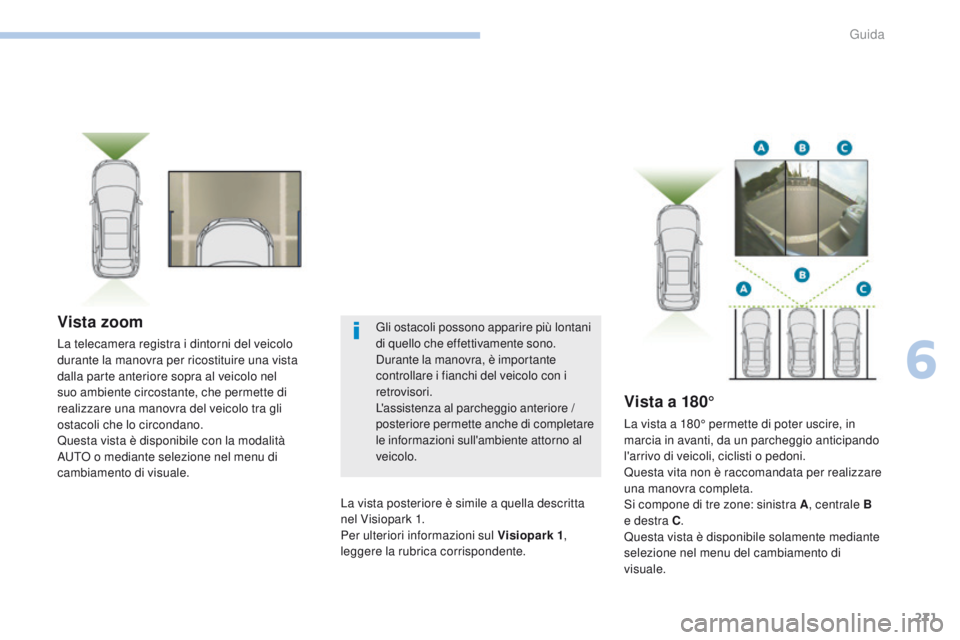

Vista zoom
La telecamera registra i dintorni del veicolo
durante la manovra per ricostituire una vista
dalla parte anteriore sopra al veicolo nel
suo ambiente circostante, che permette di
realizzare una manovra del veicolo tra gli
ostacoli che lo circondano.
Questa vista è disponibile con la modalità
A
u
to o mediante selezione nel menu di
cambiamento di visuale.
Vista a 180°
La vista a 180° permette di poter uscire, in
marcia in avanti, da un parcheggio anticipando
l'arrivo di veicoli, ciclisti o pedoni.
Questa vita non è raccomandata per realizzare
una manovra completa.
Si compone di tre zone: sinistra A , centrale B
e destra C .
Questa vista è disponibile solamente mediante
selezione nel menu del cambiamento di
visuale.
La vista posteriore è simile a quella descritta
nel Visiopark 1.
Per ulteriori informazioni sul Visiopark 1
,
leggere la rubrica corrispondente.
gl
i ostacoli possono apparire più lontani
di quello che effettivamente sono.
Durante la manovra, è importante
controllare i fianchi del veicolo con i
retrovisori.
L'assistenza al parcheggio anteriore /
posteriore permette anche di completare
le informazioni sull'ambiente attorno al
veicolo.
6
guida
Page 274 of 566

272
3008-2_it_Chap06_conduite_ed01-2016

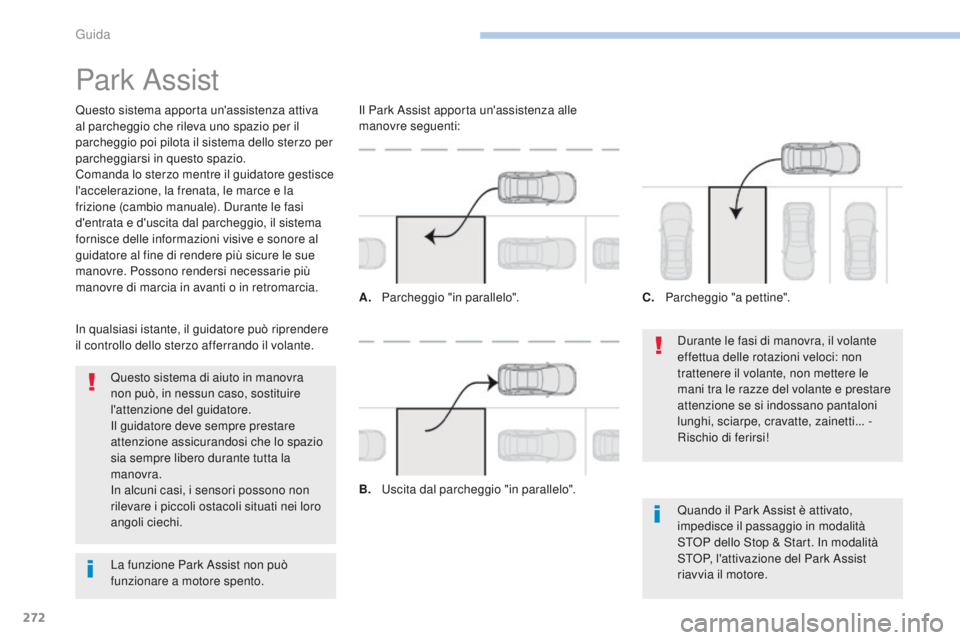

Park Assist
Questo sistema apporta un'assistenza attiva
al parcheggio che rileva uno spazio per il
parcheggio poi pilota il sistema dello sterzo per
parcheggiarsi in questo spazio.
Comanda lo sterzo mentre il guidatore gestisce
l'accelerazione, la frenata, le marce e la
frizione (cambio manuale). Durante le fasi
d'entrata e d'uscita dal parcheggio, il sistema
fornisce delle informazioni visive e sonore al
guidatore al fine di rendere più sicure le sue
manovre. Possono rendersi necessarie più
manovre di marcia in avanti o in retromarcia.Durante le fasi di manovra, il volante
effettua delle rotazioni veloci: non
trattenere il volante, non mettere le
mani tra le razze del volante e prestare
attenzione se si indossano pantaloni
lunghi, sciarpe, cravatte, zainetti... -
Rischio di ferirsi!
Quando il Park Assist è attivato,
impedisce il passaggio in modalità
S
t
o
P d
ello Stop & Start. In modalità
S
t
o
P
, l'attivazione del Park Assist
riavvia il motore.
Questo sistema di aiuto in manovra
non può, in nessun caso, sostituire
l'attenzione del guidatore.
Il guidatore deve sempre prestare
attenzione assicurandosi che lo spazio
sia sempre libero durante tutta la
manovra.
In alcuni casi, i sensori possono non
rilevare i piccoli ostacoli situati nei loro
angoli ciechi.
In qualsiasi istante, il guidatore può riprendere
il controllo dello sterzo afferrando il volante. Il Park Assist apporta un'assistenza alle
manovre seguenti:
A.
P
archeggio "in parallelo".
B.
u scita dal parcheggio "in parallelo".C.
P
archeggio "a pettine".
La funzione Park Assist non può
funzionare a motore spento.
guida
Page 275 of 566

273
3008-2_it_Chap06_conduite_ed01-2016

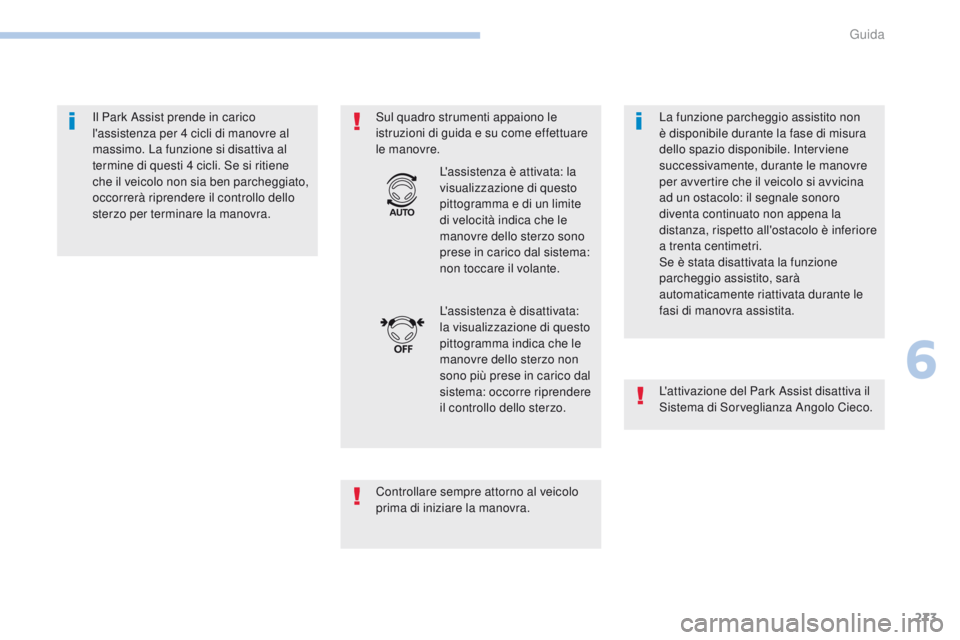

Il Park Assist prende in carico
l'assistenza per 4 cicli di manovre al
massimo. La funzione si disattiva al
termine di questi 4 cicli. Se si ritiene
che il veicolo non sia ben parcheggiato,
occorrerà riprendere il controllo dello
sterzo per terminare la manovra.Sul quadro strumenti appaiono le
istruzioni di guida e su come effettuare
le manovre.
Controllare sempre attorno al veicolo
prima di iniziare la manovra.L'assistenza è disattivata:
la visualizzazione di questo
pittogramma indica che le
manovre dello sterzo non
sono più prese in carico dal
sistema: occorre riprendere
il controllo dello sterzo. L'assistenza è attivata: la
visualizzazione di questo
pittogramma e di un limite
di velocità indica che le
manovre dello sterzo sono
prese in carico dal sistema:
non toccare il volante.
La funzione parcheggio assistito non
è disponibile durante la fase di misura
dello spazio disponibile. Interviene
successivamente, durante le manovre
per avvertire che il veicolo si avvicina
ad un ostacolo: il segnale sonoro
diventa continuato non appena la
distanza, rispetto all'ostacolo è inferiore
a trenta centimetri.
Se è stata disattivata la funzione
parcheggio assistito, sarà
automaticamente riattivata durante le
fasi di manovra assistita.
L'attivazione del Park Assist disattiva il
Sistema di Sorveglianza Angolo Cieco.
6
guida
Page 276 of 566

274
3008-2_it_Chap06_conduite_ed01-2016

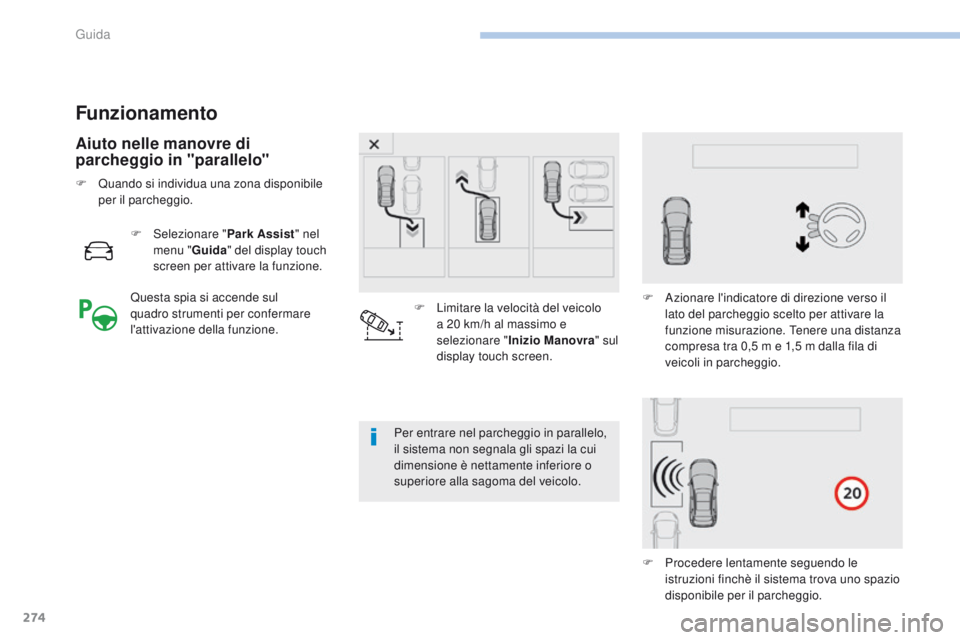

Funzionamento
Aiuto nelle manovre di
parcheggio in "parallelo"
F Selezionare "Park Assist" nel
menu " Guida" del display touch
screen per attivare la funzione.
Per entrare nel parcheggio in parallelo,
il sistema non segnala gli spazi la cui
dimensione è nettamente inferiore o
superiore alla sagoma del veicolo.
Questa spia si accende sul
quadro strumenti per confermare
l'attivazione della funzione.
F
L
imitare la velocità del veicolo
a 20 km/h al massimo e
selezionare " Inizio Manovra " sul
display touch screen. F
A
zionare l'indicatore di direzione verso il
lato del parcheggio scelto per attivare la
funzione misurazione.
t
e
nere una distanza
compresa tra 0,5 m e 1,5 m dalla fila di
veicoli in parcheggio.
F
P
rocedere lentamente seguendo le
istruzioni finchè il sistema trova uno spazio
disponibile per il parcheggio.
F
Q
uando si individua una zona disponibile
per il parcheggio.
guida
Page 277 of 566

275
3008-2_it_Chap06_conduite_ed01-2016

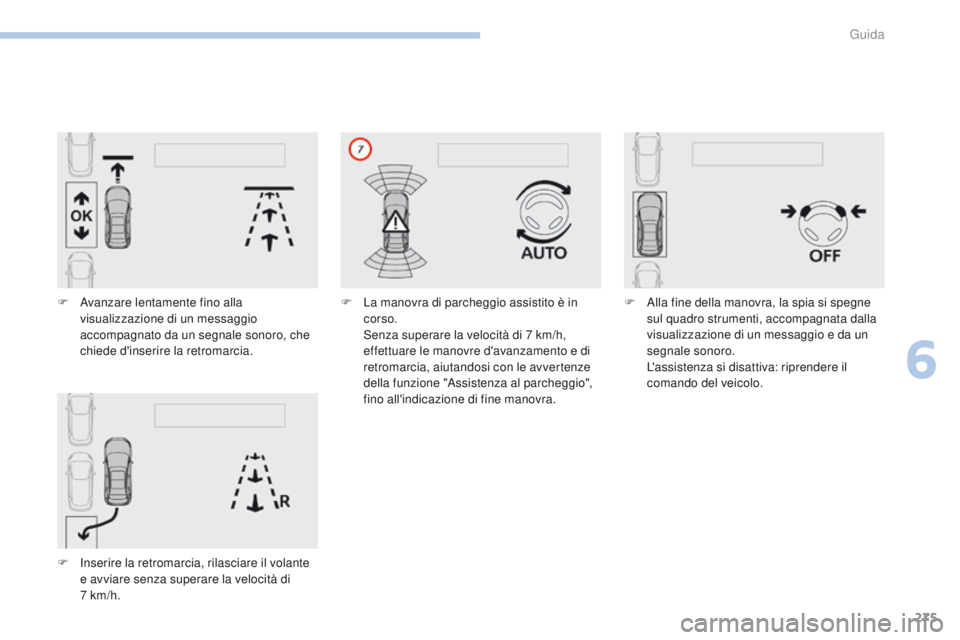

F Avanzare lentamente fino alla visualizzazione di un messaggio
accompagnato da un segnale sonoro, che
chiede d'inserire la retromarcia.
F
In
serire la retromarcia, rilasciare il volante
e avviare senza superare la velocità di
7
km/h. F
L a manovra di parcheggio assistito è in
corso.
S
enza superare la velocità di 7 km/h,
effettuare le manovre d'avanzamento e di
retromarcia, aiutandosi con le avvertenze
della funzione "Assistenza al parcheggio",
fino all'indicazione di fine manovra. F
A lla fine della manovra, la spia si spegne
sul quadro strumenti, accompagnata dalla
visualizzazione di un messaggio e da un
segnale sonoro.
L
'assistenza si disattiva: riprendere il
comando del veicolo.
6
guida
Page 278 of 566

276
3008-2_it_Chap06_conduite_ed01-2016

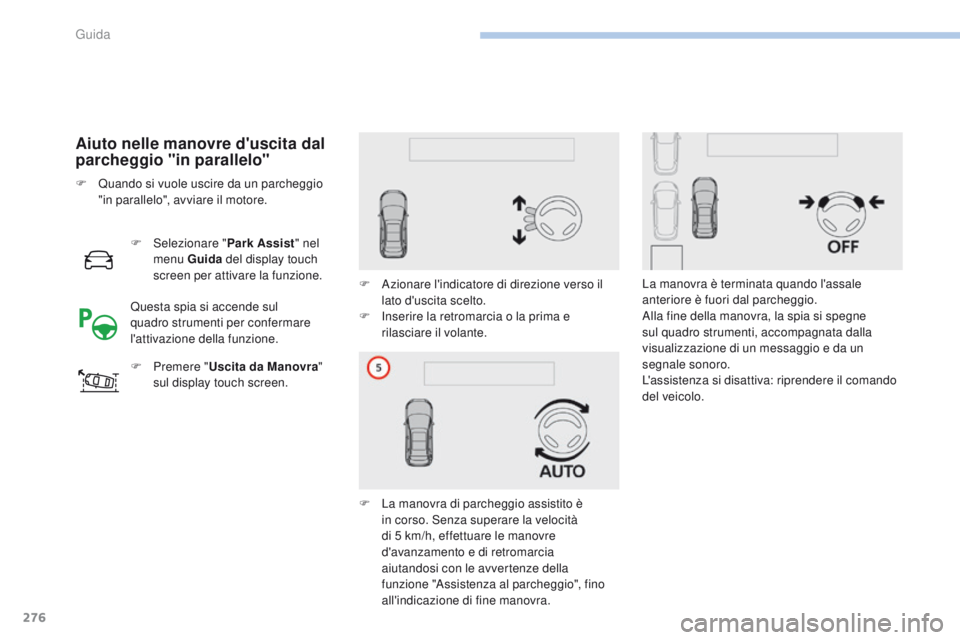

Aiuto nelle manovre d'uscita dal
parcheggio "in parallelo"
F Selezionare "Park Assist" nel
menu Guida del display touch
screen per attivare la funzione.
F
P
remere " Uscita da Manovra "
sul display touch screen. F
A
zionare l'indicatore di direzione verso il
lato d'uscita scelto.
F
I
nserire la retromarcia o la prima e
rilasciare il volante.
F
L
a manovra di parcheggio assistito è
in corso. Senza superare la velocità
di 5
km/h, effettuare le manovre
d'avanzamento e di retromarcia
aiutandosi con le avvertenze della
funzione "Assistenza al parcheggio", fino
all'indicazione di fine manovra.
F
Q
uando si vuole uscire da un parcheggio
"in parallelo", avviare il motore.
Questa spia si accende sul
quadro strumenti per confermare
l'attivazione della funzione. La manovra è terminata quando l'assale
anteriore è fuori dal parcheggio.
Alla fine della manovra, la spia si spegne
sul quadro strumenti, accompagnata dalla
visualizzazione di un messaggio e da un
segnale sonoro.
L'assistenza si disattiva: riprendere il comando
del veicolo.
guida
Page 279 of 566

277
3008-2_it_Chap06_conduite_ed01-2016
F Selezionare "Park Assist" nel
menu Guida del display touch
screen per attivare la funzione.

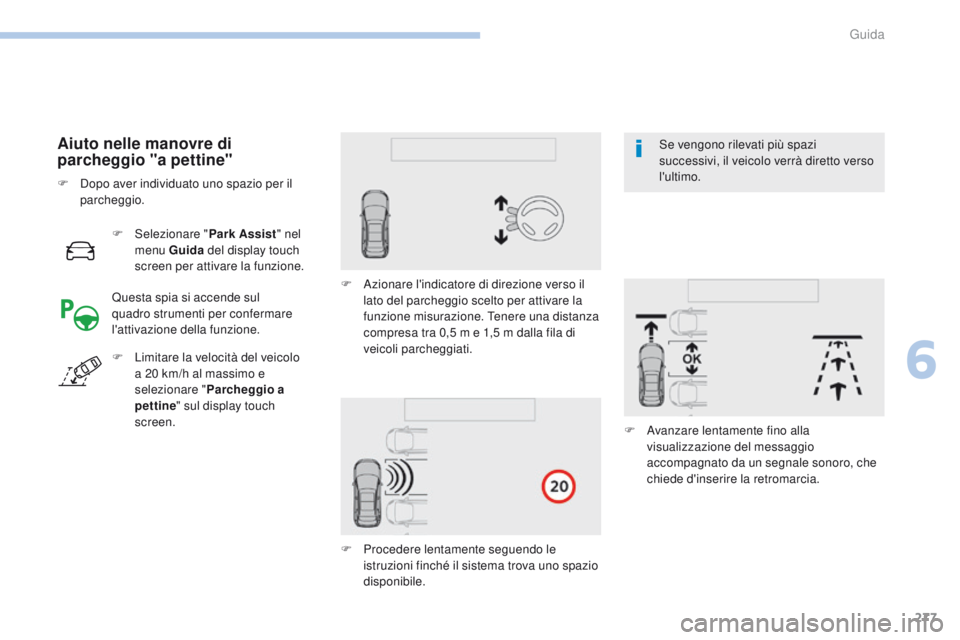

Aiuto nelle manovre di
parcheggio "a pettine"
Questa spia si accende sul
quadro strumenti per confermare
l'attivazione della funzione. F
A zionare l'indicatore di direzione verso il
lato del parcheggio scelto per attivare la
funzione misurazione.
t
e
nere una distanza
compresa tra 0,5 m e 1,5 m dalla fila di
veicoli parcheggiati.
F
A
vanzare lentamente fino alla
visualizzazione del messaggio
accompagnato da un segnale sonoro, che
chiede d'inserire la retromarcia.
F
L
imitare la velocità del veicolo
a 20 km/h al massimo e
selezionare " Parcheggio a
pettine " sul display touch
screen. Se vengono rilevati più spazi
successivi, il veicolo verrà diretto verso
l'ultimo.
F
D
opo aver individuato uno spazio per il
parcheggio.
F
P
rocedere lentamente seguendo le
istruzioni finché il sistema trova uno spazio
disponibile.
6
guida
Page 280 of 566

278
3008-2_it_Chap06_conduite_ed01-2016

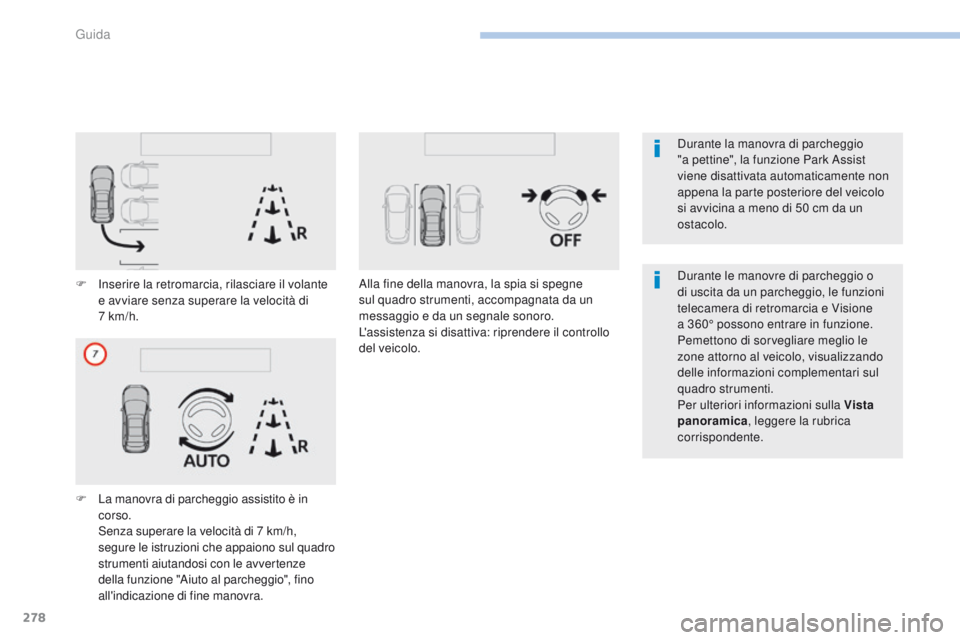

F Inserire la retromarcia, rilasciare il volante e avviare senza superare la velocità di
7
km/h.
F
L
a manovra di parcheggio assistito è in
corso.
S
enza superare la velocità di 7 km/h,
segure le istruzioni che appaiono sul quadro
strumenti aiutandosi con le avvertenze
della funzione "Aiuto al parcheggio", fino
all'indicazione di fine manovra. Alla fine della manovra, la spia si spegne
sul quadro strumenti, accompagnata da un
messaggio e da un segnale sonoro.
L'assistenza si disattiva: riprendere il controllo
del veicolo.
Durante le manovre di parcheggio o
di uscita da un parcheggio, le funzioni
telecamera di retromarcia e Visione
a 360° possono entrare in funzione.
Pemettono di sorvegliare meglio le
zone attorno al veicolo, visualizzando
delle informazioni complementari sul
quadro strumenti.
Per ulteriori informazioni sulla Vista
panoramica
, leggere la rubrica
corrispondente. Durante la manovra di parcheggio
"a pettine", la funzione Park Assist
viene disattivata automaticamente non
appena la parte posteriore del veicolo
si avvicina a meno di 50 cm da un
ostacolo.
guida
