Page 171 of 340
REVISIONES
169
Evite el contacto prolongado
del aceite y los líquidos usa-
dos con la piel.
La mayoría de estos líquidos son
muy nocivos para la salud, e incluso
muy corrosivos.
No tire el aceite ni los líquidos
usados en las alcantarillas ni
al suelo.
Vacíe el aceite usado en los conte-
nedores específicos para este uso
en la Red PEUGEOT o en un taller
cualificado.
Nivel de aditivo gasoil (diésel
con filtro de partículas)
Productos usados
Puesta a nivel
La puesta a nivel de este aditivo debe
efectuarse obligatoria y rápidamente en
la Red PEUGEOT o en un taller cuali-
ficado.
Características del líquido
Para asegurar una limpieza óptima
y evitar el hielo, la puesta a nivel o el
cambio de este líquido no debe efec-
tuarse con agua.
El nivel mínimo de este aditivo
se indica mediante el encendido
del testigo de servicio, acompa-
ñado de una señal sonora y de
un mensaje en la pantalla del
cuadro de a bordo.
Nivel del líquido lavaparabrisas
y lavafaros
Para los vehículos equipados con
lavafaros, el nivel mínimo de este
líquido se indica mediante una
señal sonora y un mensaje en la
pantalla del cuadro de a bordo.
Complete el nivel la próxima vez que de-
tenga el vehículo.
Nivel del líquido de
refrigeración
El nivel de este líquido debe es-
tar cerca de la marca "MAXI" sin
llegar a sobrepasarla nunca.
Cuando el motor está caliente,
el motoventilador regula la temperatura
de este líquido.
Vaciado del circuito
Este líquido no requiere renovación.
Características del líquido
Este líquido debe ser conforme a las re-
comendaciones del fabricante.
El motoventilador puede ponerse en
funcionamiento después de parar el
motor: vigile los objetos o prendas
que puedan engancharse en las hé-
lices.
Además, si el circuito de refrigeración
está bajo presión, espere al menos una
hora después de haber parado el motor
para intervenir.
Para evitar el riesgo de quemaduras,
afloje el tapón dos vueltas para dejar
que caiga la presión. Una vez la pre-
sión haya disminuido, retire el tapón y
complete el nivel.
Page 172 of 340
REVISIONES
170
CONTROLES
Antes de intervenir en el capó,
corte el contacto (testigo Ready
apagado) para evitar el riesgo
de heridas provocadas por la puesta
en marcha automática del motor.
Salvo indicación contraria, controle es-
tos elementos según se especifica en la
guía de mantenimiento y en función de
la motorización.
Si lo prefiere, llévelos a revisar a la red
PEUGEOT o a un taller cualificado.
La batería no requiere mante-
nimiento.
No obstante, compruebe la
limpieza y el apriete de los ter-
minales; sobre todo en verano
y en invierno.
En caso de intervenir en la batería, con-
sulte el apartado "Batería de 12 V" para
conocer las precauciones que debe to-
mar antes de desconectar y después
de volver a conectar la batería.
Batería de 12 V
Filtro de aire y filtro de habitáculo
Consulte la guía de mante-
nimiento para conocer la pe-
riodicidad de sustitución de
estos elementos.
En función del entorno (at-
mósfera polvorienta, etc.) y de la utiliza-
ción del vehículo (conducción urbana,
etc.), duplique los cambios si es ne-
cesario
.
Un filtro de habitáculo sucio puede de-
teriorar las prestaciones del sistema de
aire acondicionado y generar olores no
deseados.
Filtro de aceite
Cambie el filtro de aceite cada
vez que cambie el aceite del
motor.
Consulte la guía de mantenimien-
to para conocer la periodicidad
de cambio de este elemento.
Filtro de partículas (diésel)
Cuando las condiciones de
circulación lo permitan, rege-
nere el filtro circulando a una
velocidad de al menos 60 km/h hasta
que el testigo se apague.
Si el testigo no se apaga, indica una
falta de aditivo. Consulte el apartado
"Nivel de aditivo gasoil".
Durante la regeneración del filtro de
partículas, el modo 100% eléctrico
no está disponible. El inicio de saturación del fil-
tro de partículas se indica me-
diante el encendido temporal
del testigo correspondiente
acompañado de un mensaje
en la pantalla multifunción.
Es habitual que, en un vehículo nue-
vo, las primeras operaciones de re-
generación del filtro de partículas
vayan acompañadas de un olor a
quemado.
Después de un funcionamiento pro-
longado del vehículo a muy baja
velocidad o al ralentí, excepcional-
mente puede constatar emisiones
de vapor de agua por el escape al
acelerar. Dichas emisiones no tienen
consecuencias en el funcionamiento
del vehículo ni para el medio am-
biente.
Page 173 of 340
REVISIONES
171
Grado de desgaste de los
discos de freno
Pastillas de freno
El desgaste de los frenos de-
pende del estilo de conduc-
ción, especialmente en los
vehículos utilizados en ciudad
y para recorridos cortos. Po-
siblemente sea necesario controlar el
estado de los frenos incluso entre las
revisiones del vehículo.
Si no hay fuga en el circuito, una bajada
del nivel del líquido de frenos indica un
desgaste de las pastillas de freno.
Para más información relativa
a la comprobación del gra-
do de desgaste de los discos
de freno, consulte con la Red
PEUGEOT o con un taller
cualificado.
Caja manual pilotada de
6 velocidades
La caja de velocidades no tie-
ne mantenimiento (sin cambio
de aceite).
Consulte la guía de mante-
nimiento para saber la pe-
riodicidad de control de este
elemento.
Freno de estacionamiento
eléctrico
Este sistema no requiere ningún con-
trol específico. No obstante, en caso
de surgir algún problema, no dude en
acudir a la red PEUGEOT o a un taller
cualificado para proceder a la revisión
del sistema.
Para más información, consulte
el apartado "Freno de estacio-
namiento eléctrico - Anomalías
de funcionamiento".
Utilice únicamente productos
recomendados por PEUGEOT
o productos con calidad y ca-
racterísticas equivalentes.
Para optimizar el funcionamiento de
partes tan importantes como el circui-
to de frenos, PEUGEOT selecciona y
propone productos muy específicos.
Con el fin de no dañar las partes
eléctricas, está totalmente prohi-
bido
el lavado a alta presión en el
compartimento motor.
Page 174 of 340
INFORMACIÓN PRÁCTICA
172
Todos estos útiles son específicos
para su vehículo. No los utilice con
otros fines.
1.
Compresor de 12 V.
Contiene un producto de sella-
do para reparar temporalmente
la rueda y permite el ajuste de la
presión del neumático.
2.
Dos calzos para calzar el vehículo.
3.
Adaptador para tornillos antirrobo
(situado en la guantera * ).
Permite adaptar la llave a los tor-
nillos especiales "antirrobo".
Lista del utillaje
Otros accesorios
4.
Anilla desmontable de remolcado.
Ver "Freno de estacionamien-
to eléctrico" en el capítulo
"Conducción".
Ver apartado "Remolcado del
vehículo".
5.
Mando de desbloqueo de emer-
gencia del freno eléctrico.
KIT DE REPARACIÓNPROVISIONAL DE NEUMÁTICOS
Acceso al kit
El kit está guardado en el comparti-
mento previsto para este uso, debajo
del suelo de maletero.
* Según destino.
Se trata de un sistema completo, com-
puesto por un compresor y un cartucho
de producto de sellado, que permite re-
parar temporalmente
un neumático,
para poder llegar al taller más cercano.
Está previsto para reparar la mayoría
de los pinchazos que pueden afectar al
neumático, localizados en la banda de
rodadura del neumático.
Page 175 of 340
INFORMACIÓN PRÁCTICA
173
El adhesivo de limitación de
velocidad I
debe pegarse en
el volante del vehículo para no
olvidar que circula con una rueda de
uso temporal.
No supere la velocidad de 80 km/h
cuando circule con un neumático re-
parado con este kit.
A.
Selector de posición "Reparación" o
"Inflado"
B.
Interruptor de encendido "I"
/apaga-
do "O"
C.
Botón de desinflado
D.
Manómetro (en bares o psi)
E.
Compartimento que incluye:
- un cable con adaptador para toma
de 12 V
- distintas boquillas para inflado de
accesorios como balones, neu-
máticos de bicicleta...
Descripción del kit
F.
Cartucho de producto de sellado
G.
Tubo blanco con tapón para la repa-
ración
H.
Tubo negro para el inflado
I.
Adhesivo de limitación de velocidad
Page 176 of 340
INFORMACIÓN PRÁCTICA
Procedimiento de reparación
)
Corte el contacto.
Evite retirar cualquier cuerpo
extraño que haya penetrado
en el neumático.
Tenga cuidado, este producto
es nocivo en caso de ingestión
(contiene etilenglicol, colofo-
nia...) e irritante para los ojos.
Mantenga este producto fuera del al-
cance de los niños.
1. Sellado
)
Desenrolle completamente el tubo
blanco G
.
)
Desenrosque el tapón del tubo blan-
co.
)
Acople el tubo blanco a la válvula
del neumático que desea reparar.
)
Conecte la toma eléctrica del com-
presor a la toma 12 V del vehículo.
)
Arranque el vehículo y deje el motor
en funcionamiento.
No ponga en marcha el com-
presor antes de haber acopla-
do el tubo blanco a la válvula
del neumático: el producto de sella-
do se esparciría por el exterior.
)
Gire el selector A
hasta la
posición "Reparación".
)
Compruebe que el interrup-
tor B
esté en posición "O"
.
Page 177 of 340
INFORMACIÓN PRÁCTICA
175
Si al cabo de entre cinco y
siete minutos, el neumático
no alcanza la presión indica-
da, significa que no puede repararse.
Consulte con la red PEUGEOT o con
un taller cualificado para proceder al
remolcado del vehículo.
)
Encienda el compresor poniendo el
interruptor B
en posición "I"
, hasta
que la presión del neumático alcan-
ce los 2,0 bares.
El producto de sellado se inyecta a
presión en el neumático, por lo tan-
to, no desconecte el tubo de la vál-
vula durante esta operación (existe
riesgo de salpicaduras).
)
Retire el kit y enrosque el tapón del
tubo blanco.
Tenga cuidado para no ensuciar el
vehículo con el líquido. Mantenga el
kit al alcance.
)
Inmediatamente después, circu-
le durante aproximadamente cin-
co kilómetros a velocidad reducida
(entre 20 y 60 km/h), para sellar el
pinchazo.
)
Deténgase para comprobar la repa-
ración y la presión sirviéndose del
kit.

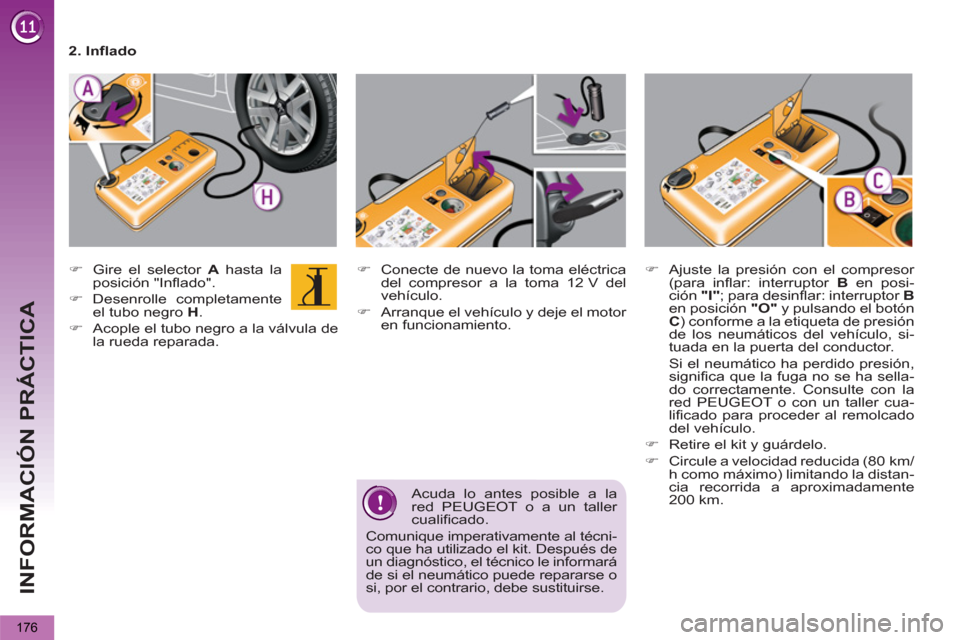

Page 178 of 340
INFORMACIÓN PRÁCTICA
176
)
Conecte de nuevo la toma eléctrica
del compresor a la toma 12 V del
vehículo.
)
Arranque el vehículo y deje el motor
en funcionamiento.
)
Gire el selector A
hasta la
posición "Inflado".
)
Desenrolle completamente
el tubo negro H
.
)
Acople el tubo negro a la válvula de
la rueda reparada.
2. Inflado
)
Ajuste la presión con el compresor
(para inflar: interruptor B
en posi-
ción "I"
; para desinflar: interruptor B
en posición "O"
y pulsando el botón
C
) conforme a la etiqueta de presión
de los neumáticos del vehículo, si-
tuada en la puerta del conductor.
Si el neumático ha perdido presión,
significa que la fuga no se ha sella-
do correctamente. Consulte con la
red PEUGEOT o con un taller cua-
lificado para proceder al remolcado
del vehículo.
)
Retire el kit y guárdelo.
)
Circule a velocidad reducida (80 km/
h como máximo) limitando la distan-
cia recorrida a aproximadamente
200 km.
Acuda lo antes posible a la
red PEUGEOT o a un taller
cualificado.
Comunique imperativamente al técni-
co que ha utilizado el kit. Después de
un diagnóstico, el técnico le informará
de si el neumático puede repararse o
si, por el contrario, debe sustituirse.
Page 179 of 340
INFORMACIÓN PRÁCTICA
177
Retirada del cartucho
)
Guarde el tubo negro.
)
Extraiga la base acodada del tubo
blanco.
)
Mantenga el compresor en vertical.
)
Desenrosque el cartucho por la par-
te inferior.
)
Conecte la toma eléctrica del com-
presor a la toma 12 V del vehículo.
)
Arranque el vehículo y deje el motor
en funcionamiento.
)
Ajuste la presión con el compresor
(para inflar: interruptor B
en posi-
ción "I"
; para desinflar: interruptor B
en posición "O"
y pulsando el botón
C
), conforme a la etiqueta de pre-
sión de los neumáticos del vehículo
o del accesorio.
)
Retire el kit y guárdelo.
Tenga cuidado, ya que el líqui-
do puede gotear.
La fecha de caducidad del lí-
quido figura en el cartucho.
El cartucho de líquido es de un solo
uso, debe sustituirse aunque no se
haya terminado.
Después de utilizarlo, no tire el car-
tucho, llévelo a la red PEUGEOT o a
un punto de recogida autorizado.
No olvide adquirir un nuevo cartu-
cho. Podrá encontrarlo en la red
PEUGEOT o en un taller cualificado.
Control de presión/Inflado
ocasional
El compresor también puede utilizarse,
sin inyectar producto, para:
- controlar la presión o inflar ocasio-
nalmente los neumáticos;
- inflar otros accesorios (balones,
neumáticos de bicicleta...).
)
Gire el selector A
hasta la
posición "Inflado".
)
Desenrolle completamente
el tubo negro H
.
)
Acople el tubo negro a la válvula de
la rueda o del accesorio.
Si es necesario, monte previamente
una de las boquillas proporcionadas
con el kit.
Page 180 of 340

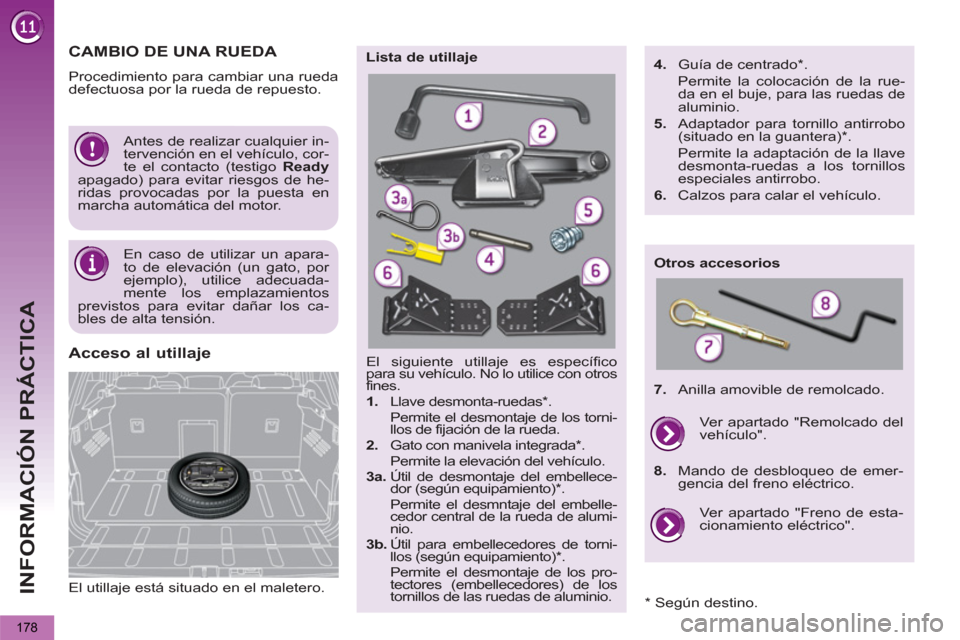

INFORMACIÓN PRÁCTICA
178
El utillaje está situado en el maletero.
Acceso al utillaje
El siguiente utillaje es específico
para su vehículo. No lo utilice con otros
fines.
1.
Llave desmonta-ruedas *.
Permite el desmontaje de los torni-
llos de fijación de la rueda.
2.
Gato con manivela integrada *.
Permite la elevación del vehículo.
3a.
Útil de desmontaje del embellece-
dor (según equipamiento) * .
Permite el desmntaje del embelle-
cedor central de la rueda de alumi-
nio.
3b.
Útil para embellecedores de torni-
llos (según equipamiento) *.
Permite el desmontaje de los pro-
tectores (embellecedores) de los
tornillos de las ruedas de aluminio.
Lista de utillaje
Otros accesorios
4.
Guía de centrado *.
Permite la colocación de la rue-
da en el buje, para las ruedas de
aluminio.
5.
Adaptador para tornillo antirrobo
(situado en la guantera) *.
Permite la adaptación de la llave
desmonta-ruedas a los tornillos
especiales antirrobo.
6.
Calzos para calar el vehículo.
7.
Anilla amovible de remolcado .
Ver apartado "Freno de esta-
cionamiento eléctrico".
Ver apartado "Remolcado del
vehículo".
8.
Mando de desbloqueo de emer-
gencia del freno eléctrico .
Antes de realizar cualquier in-
tervención en el vehículo, cor-
te el contacto (testigo Ready
apagado) para evitar riesgos de he-
ridas provocadas por la puesta en
marcha automática del motor.
En caso de utilizar un apara-
to de elevación (un gato, por
ejemplo), utilice adecuada-
mente los emplazamientos
previstos para evitar dañar los ca-
bles de alta tensión.
CAMBIO DE UNA RUEDA
Procedimiento para cambiar una rueda
defectuosa por la rueda de repuesto.
*
Según destino.
