Peugeot 3008 Hybrid 4 2014 Kezelési útmutató (in Hungarian)

11
Gyakorlati tudnivalók219

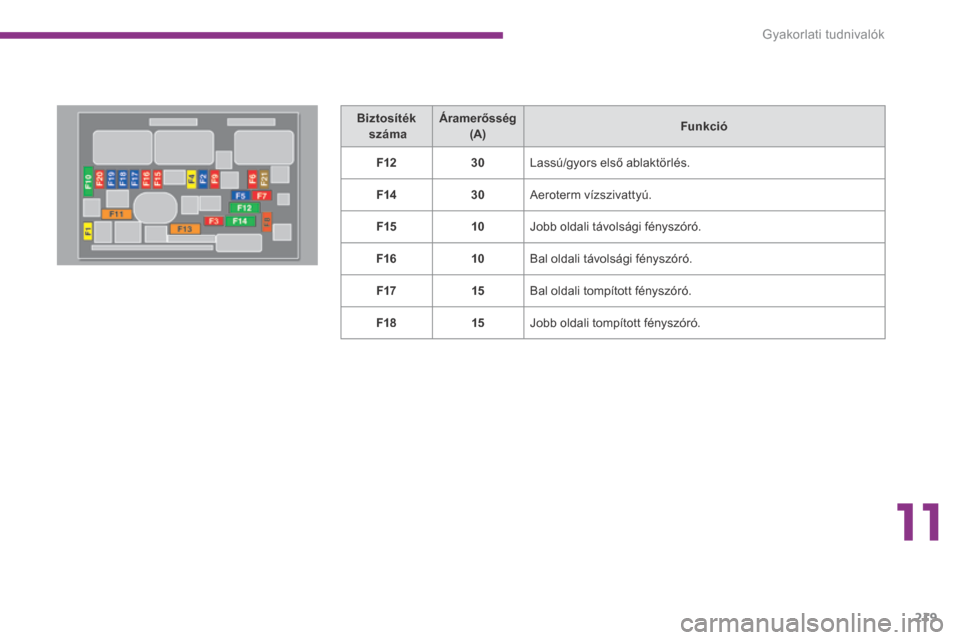

Biztosíték száma Á r a m e r ő s s é g ( A ) Funkció
F12 30 Lassú/gyors első ablaktörlés.
F14 30 Aeroterm vízszivattyú.
F15 10 Jobb oldali távolsági fényszóró.
F16 10 Bal oldali távolsági fényszóró.
F17 15 Bal oldali tompított fényszóró.
F18 15 Jobb oldali tompított fényszóró.

Gyakorlati tudnivalók
220

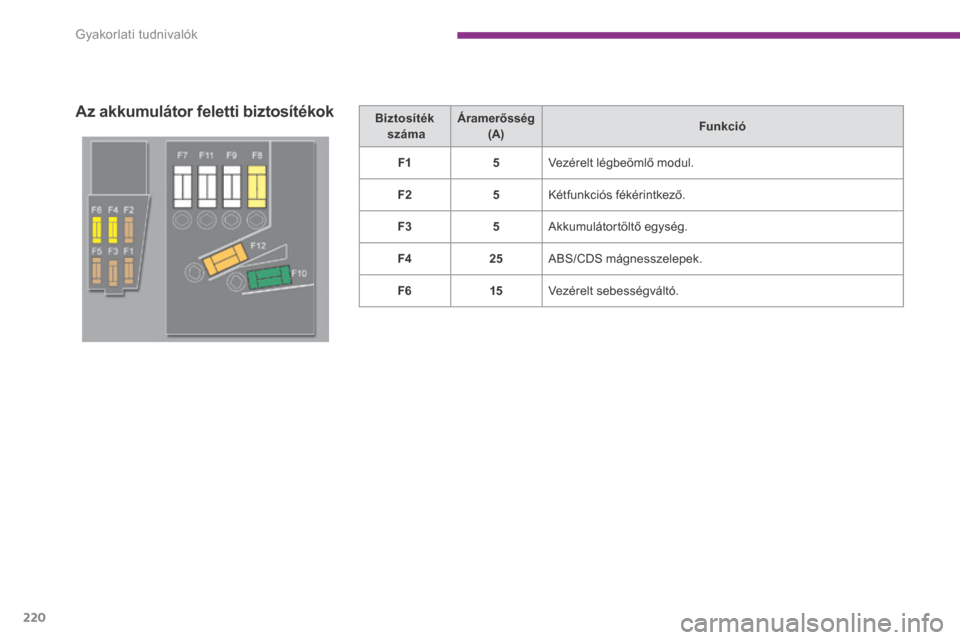

Az akkumulátor feletti biztosítékok Biztosíték száma Á r a m e r ő s s é g ( A ) F u n k c i ó
F1 5 Vezérelt légbeömlő modul.
F2 5 Kétfunkciós fékérintkező.
F3 5 Akkumulátortöltő egység.
F4 25 ABS/CDS mágnesszelepek.
F6 15 Vezérelt sebességváltó.

11
Gyakorlati tudnivalók221

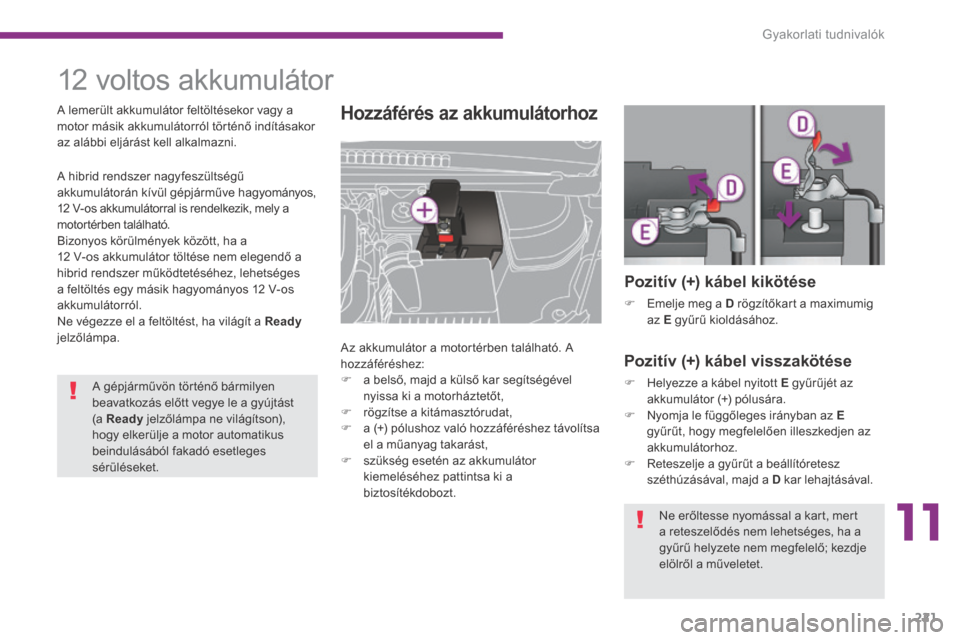

12 voltos akkumulátor
H o z z á f é r é s a z a k k u m u l á t o r h o z
Az akkumulátor a motortérben található. A hozzáféréshez:  a belső, majd a külső kar segítségével nyissa ki a motorháztetőt,  rögzítse a kitámasztórudat,  a (+) pólushoz való hozzáféréshez távolítsa el a műanyag takarást,  szükség esetén az akkumulátor kiemeléséhez pattintsa ki a b i z t o s í t é k d o b o z t .
Pozitív (+) kábel kikötése
 Emelje meg a D rögzítőkart a maximumig az E gyűrű kioldásához.
Pozitív (+) kábel visszakötése
 Helyezze a kábel nyitott E gyűrűjét az akkumulátor (+) pólusára.  Nyomja le függőleges irányban az Egyűrűt, hogy megfelelően illeszkedjen az akkumulátorhoz.  Reteszelje a gyűrűt a beállítóretesz széthúzásával, majd a D kar lehajtásával.
A hibrid rendszer nagyfeszültségű akkumulátorán kívül gépjárműve hagyományos, 12 V-os akkumulátorral is rendelkezik, mely a motortérben található. Bizonyos körülmények között, ha a 12 V-os akkumulátor töltése nem elegendő a hibrid rendszer működtetéséhez, lehetséges a feltöltés egy másik hagyományos 12 V-os akkumulátorról. Ne végezze el a feltöltést, ha világít a Readyjelzőlámpa.
A lemerült akkumulátor feltöltésekor vagy a motor másik akkumulátorról történő indításakor az alábbi eljárást kell alkalmazni.
A gépjárművön történő bármilyen beavatkozás előtt vegye le a gyújtást (a Ready jelzőlámpa ne világítson),
hogy elkerülje a motor automatikus beindulásából fakadó esetleges sérüléseket.
Ne erőltesse nyomással a kart, mert a reteszelődés nem lehetséges, ha a gyűrű helyzete nem megfelelő; kezdje elölről a műveletet.

Gyakorlati tudnivalók
222

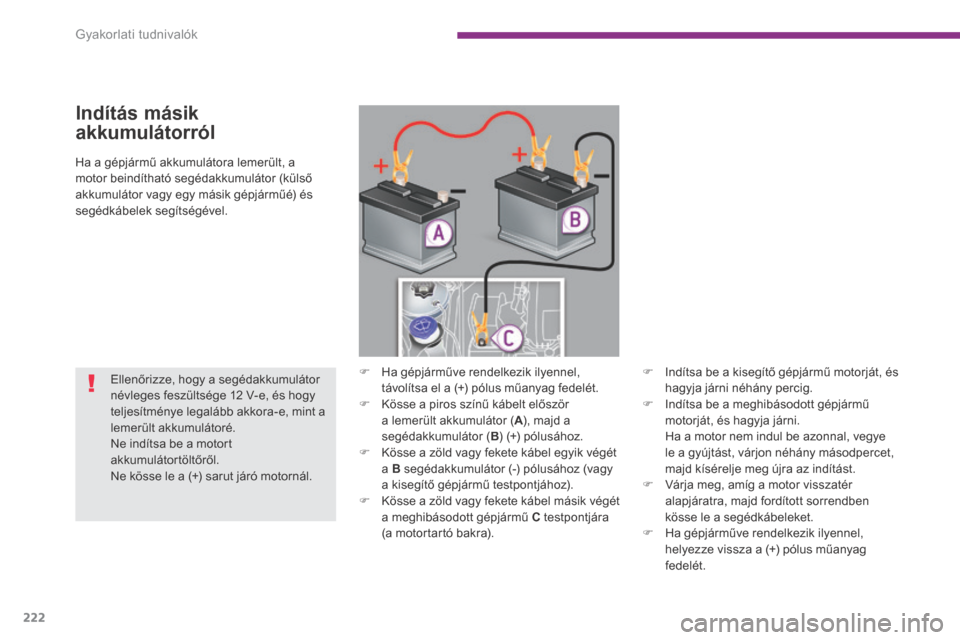

Indítás másik
akkumulátorról
Ha a gépjármű akkumulátora lemerült, a motor beindítható segédakkumulátor (külső akkumulátor vagy egy másik gépjárműé) és segédkábelek segítségével.
 Ha gépjárműve rendelkezik ilyennel, távolítsa el a (+) pólus műanyag fedelét.  Kösse a piros színű kábelt először a lemerült akkumulátor ( A ), majd a A ), majd a Asegédakkumulátor ( B ) (+) pólusához.  Kösse a zöld vagy fekete kábel egyik végét a B segédakkumulátor (-) pólusához (vagy a kisegítő gépjármű testpontjához).  Kösse a zöld vagy fekete kábel másik végét a meghibásodott gépjármű C testpontjára (a motortartó bakra).
 Indítsa be a kisegítő gépjármű motorját, és hagyja járni néhány percig.  Indítsa be a meghibásodott gépjármű motorját, és hagyja járni. Ha a motor nem indul be azonnal, vegye le a gyújtást, várjon néhány másodpercet, majd kísérelje meg újra az indítást.  Várja meg, amíg a motor visszatér alapjáratra, majd fordított sorrendben kösse le a segédkábeleket.  Ha gépjárműve rendelkezik ilyennel, helyezze vissza a (+) pólus műanyag f e d e l é t .
Ellenőrizze, hogy a segédakkumulátor névleges feszültsége 12 V-e, és hogy teljesítménye legalább akkora-e, mint a lemerült akkumulátoré. Ne indítsa be a motort akkumulátortöltőről. Ne kösse le a (+) sarut járó motornál.

11
Gyakorlati tudnivalók223

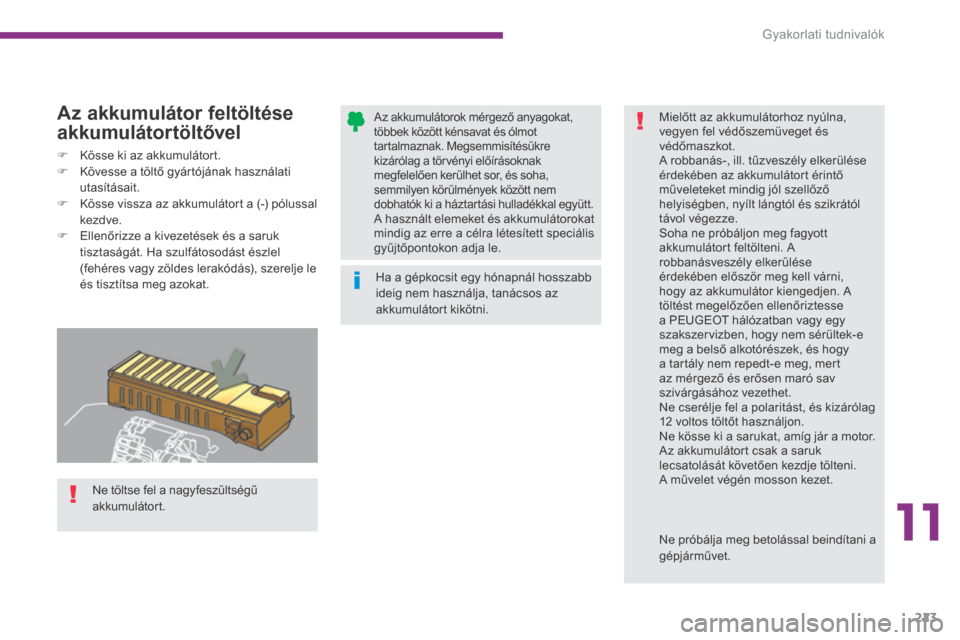

A z a k k u m u l á t o r f e l t ö l t é s e
akkumulátortöltővel
 Kösse ki az akkumulátort.  Kövesse a töltő gyártójának használati utasításait.  Kösse vissza az akkumulátort a (-) pólussal kezdve.  Ellenőrizze a kivezetések és a saruk tisztaságát. Ha szulfátosodást észlel (fehéres vagy zöldes lerakódás), szerelje le és tisztítsa meg azokat.
Ne töltse fel a nagyfeszültségű akkumulátort.
Ha a gépkocsit egy hónapnál hosszabb ideig nem használja, tanácsos az akkumulátort kikötni.
Az akkumulátorok mérgező anyagokat, többek között kénsavat és ólmot tartalmaznak. Megsemmisítésükre kizárólag a törvényi előírásoknak megfelelően kerülhet sor, és soha, semmilyen körülmények között nem dobhatók ki a háztartási hulladékkal együtt. A használt elemeket és akkumulátorokat mindig az erre a célra létesített speciális gyűjtőpontokon adja le.
Mielőtt az akkumulátorhoz nyúlna, vegyen fel védőszemüveget és védőmaszkot. A robbanás-, ill. tűzveszély elkerülése érdekében az akkumulátort érintő műveleteket mindig jól szellőző helyiségben, nyílt lángtól és szikrától távol végezze. Soha ne próbáljon meg fagyott akkumulátort feltölteni. A robbanásveszély elkerülése érdekében először meg kell várni, hogy az akkumulátor kiengedjen. A töltést megelőzően ellenőriztesse a PEUGEOT hálózatban vagy egy szakszervizben, hogy nem sérültek-e meg a belső alkotórészek, és hogy a tartály nem repedt-e meg, mert az mérgező és erősen maró sav szivárgásához vezethet. Ne cserélje fel a polaritást, és kizárólag 12 voltos töltőt használjon. Ne kösse ki a sarukat, amíg jár a motor. Az akkumulátort csak a saruk lecsatolását követően kezdje tölteni. A művelet végén mosson kezet.
Ne próbálja meg betolással beindítani a gépjárművet.

Gyakorlati tudnivalók
224

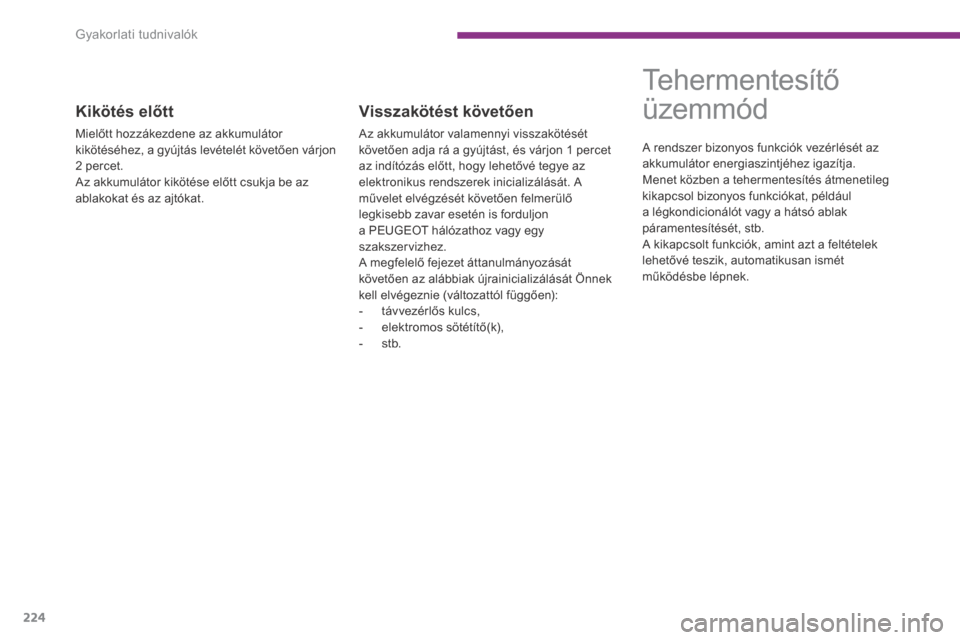

K i k ö t é s e l ő t t
Mielőtt hozzákezdene az akkumulátor kikötéséhez, a gyújtás levételét követően várjon 2 percet. Az akkumulátor kikötése előtt csukja be az ablakokat és az ajtókat.
Visszakötést követően
Az akkumulátor valamennyi visszakötését követően adja rá a gyújtást, és várjon 1 percet az indítózás előtt, hogy lehetővé tegye az elektronikus rendszerek inicializálását. A művelet elvégzését követően felmerülő legkisebb zavar esetén is forduljon a PEUGEOT hálózathoz vagy egy szakszervizhez. A megfelelő fejezet áttanulmányozását követően az alábbiak újrainicializálását Önnek kell elvégeznie (változattól függően): - t á v v e z é r l ő s k u l c s , - elektromos sötétítő(k), - s t b .

Tehermentesítő
üzemmód
A rendszer bizonyos funkciók vezérlését az akkumulátor energiaszintjéhez igazítja. Menet közben a tehermentesítés átmenetileg kikapcsol bizonyos funkciókat, például a légkondicionálót vagy a hátsó ablak páramentesítését, stb. A kikapcsolt funkciók, amint azt a feltételek lehetővé teszik, automatikusan ismét működésbe lépnek.

11
Gyakorlati tudnivalók225
Kilépés az üzemmódból
A gépjármű legközelebbi használatakor a fenti funkciók automatikusan újraaktiválódnak. A funkciók azonnali használatához indítsa be a motort, és hagyja járni legalább 5 percig.

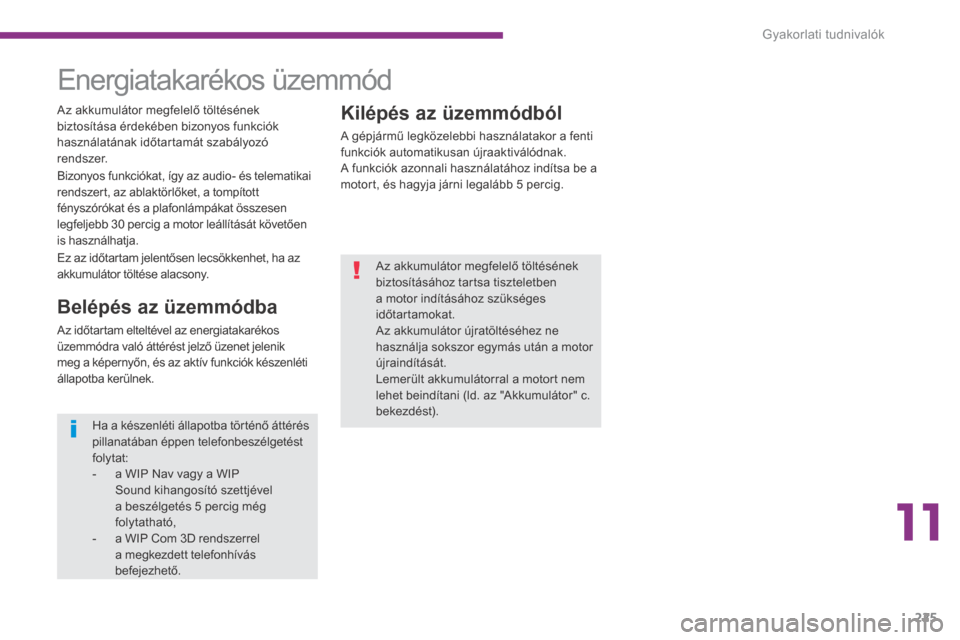

Energiatakarékos üzemmód
Belépés az üzemmódba
Az időtartam elteltével az energiatakarékos üzemmódra való áttérést jelző üzenet jelenik meg a képernyőn, és az aktív funkciók készenléti állapotba kerülnek.
Ha a készenléti állapotba történő áttérés pillanatában éppen telefonbeszélgetést folytat: - a WIP Nav vagy a WIP Sound kihangosító szettjével a beszélgetés 5 percig még folytatható, - a WIP Com 3D rendszerrel a megkezdett telefonhívás befejezhető.
Az akkumulátor megfelelő töltésének biztosításához tartsa tiszteletben a motor indításához szükséges időtartamokat. Az akkumulátor újratöltéséhez ne használja sokszor egymás után a motor újraindítását. Lemerült akkumulátorral a motort nem lehet beindítani (ld. az "Akkumulátor" c. bekezdést).
Az akkumulátor megfelelő töltésének biztosítása érdekében bizonyos funkciók használatának időtartamát szabályozó rendszer.
Bizonyos funkciókat, így az audio- és telematikai rendszert, az ablaktörlőket, a tompított fényszórókat és a plafonlámpákat összesen
legfeljebb 30 percig a motor leállítását követően is használhatja.
Ez az időtartam jelentősen lecsökkenhet, ha az akkumulátor töltése alacsony.

Gyakorlati tudnivalók
226

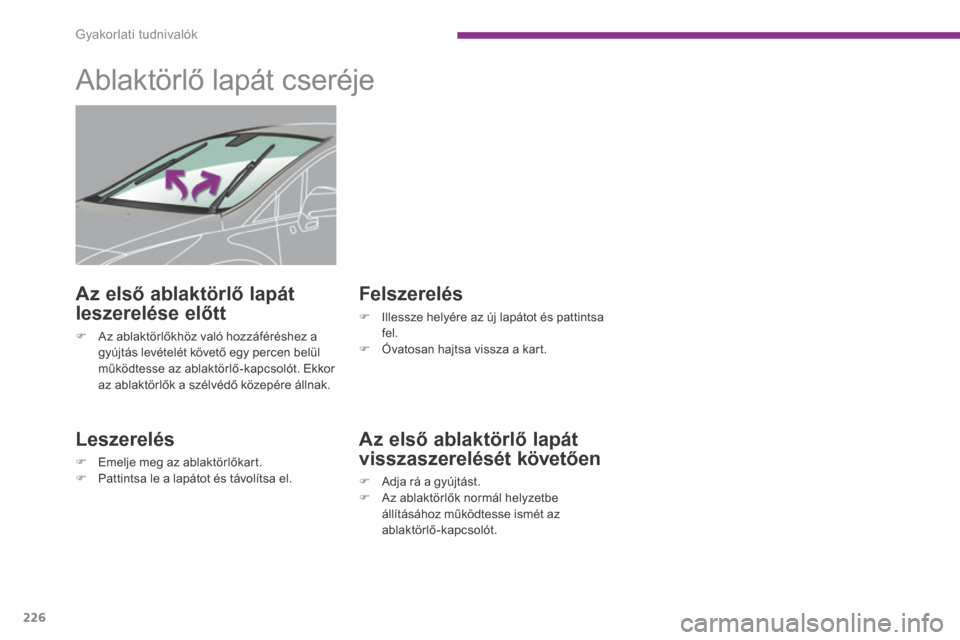

Ablaktörlő lapát cseréje
Leszerelés
 Emelje meg az ablaktörlőkart.  Pattintsa le a lapátot és távolítsa el.
F e l s z e r e l é s
 Illessze helyére az új lapátot és pattintsa fel.  Óvatosan hajtsa vissza a kart.
Az első ablaktörlő lapát
leszerelése előtt
 Az ablaktörlőkhöz való hozzáféréshez a gyújtás levételét követő egy percen belül működtesse az ablaktörlő-kapcsolót. Ekkor az ablaktörlők a szélvédő közepére állnak.
Az első ablaktörlő lapát
visszaszerelését követően
 Adja rá a gyújtást.  Az ablaktörlők normál helyzetbe állításához működtesse ismét az ablaktörlő-kapcsolót.

11
Gyakorlati tudnivalók227
V o n t a t á s e l ö l r ő l Hozzáférés a szerszámokhoz
A vonószem a csomagtartó padlólemeze alatt található. A hozzáféréshez:  nyissa ki a csomagtartót,
 emelje meg a padlólemezt,  vegye elő a vonószemet a dobozból.
Vontatás hátulról

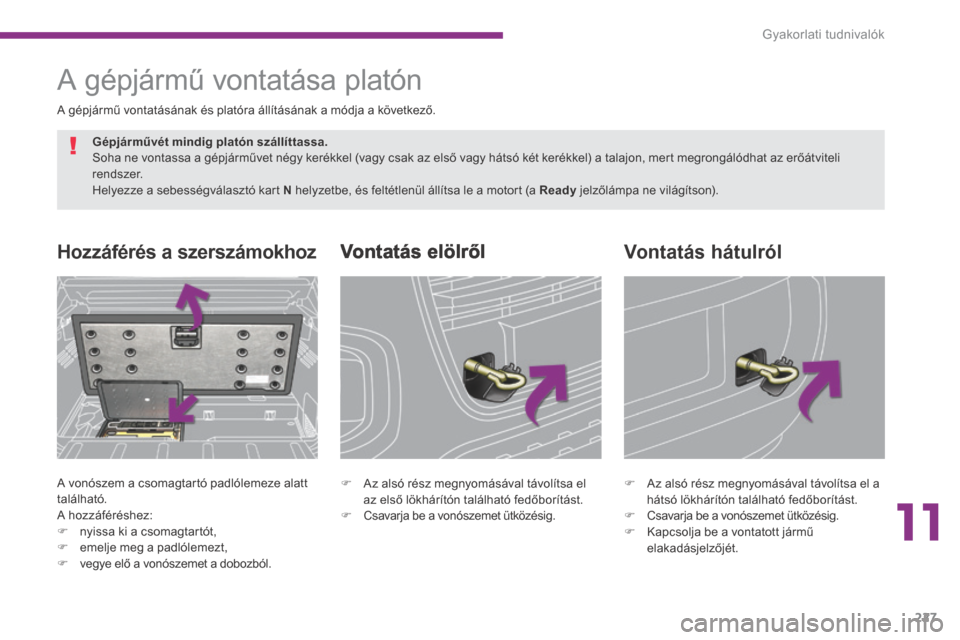

A gépjármű vontatása platón
A gépjármű vontatásának és platóra állításának a módja a következő.
 Az alsó rész megnyomásával távolítsa el az első lökhárítón található fedőborítást.  Csavarja be a vonószemet ütközésig.
 Az alsó rész megnyomásával távolítsa el a hátsó lökhárítón található fedőborítást.  Csavarja be a vonószemet ütközésig.  Kapcsolja be a vontatott jármű elakadásjelzőjét.
Gépjárművét mindig platón szállíttassa. Soha ne vontassa a gépjárművet négy kerékkel (vagy csak az első vagy hátsó két kerékkel) a talajon, mert megrongálódhat az erőátviteli rendszer. Helyezze a sebességválasztó kart N helyzetbe, és feltétlenül állítsa le a motort (a Ready jelzőlámpa ne világítson).

Gyakorlati tudnivalók
228
Vontatás
Mielőtt bármilyen műveletbe kezdene, ráadott gyújtás mellett nyomja le a fékpedált, állítsa a sebességválasztó kart N helyzetbe, majd állítsa le a hibrid rendszert. Ha a gépjármű nehezen megközelíthető, 10 km/h-nál kisebb sebességgel néhány tíz méterrel arrébb lehet mozdítani.
Gépjárművét soha ne vontassa az első vagy hátsó kerekeken, szállíttassa platón. A vonószemeket kizárólag a gépjármű kiszabadításához vagy a platóra történő felálláshoz használja.
