Page 561 of 566
21
Naftové motory a hmotnosti přívěsu
Motory1,6l BlueHDi 100
S&S 1,6l BlueHDi 115
S&S 1,6l BlueHDi 115
S&S 1,6l BlueHDi 120
S&S 1,6l BlueHDi 120
S&S
Převodovky BVM
(mechanická 5stupňová) BVM6
(mechanická 6stupňová) E AT 6
(automatická 6stupňová) BVM6
(mechanická 6stupňová) E AT 6
(automatická 6stupňová)
Kódy DV6FD BE4 STTDV6FC ML6C
STT DV6FC AT6III
STT DV6FC ML6C
STT DV6FC AT6III
STT
Kódy modelu
MC... BHYB/C2B
BHYB/C2F BHXH/C2B
BHXH/C2F BHXW/C2B
BHXW/C2F BHZH/C2B
BHZH/C2F –
BHZH/C2K BHZW/C2B
BHZW/C2F
Objem válců (cm³) 1 5601 5601 5601 5601 560
Maximální výkon: standard EU (kW) 7385 8588 88
Palivo Motorová naftaMotorová naftaMotorová naftaMotorová naftaMotorová nafta
Brzděný přívěs (v limitu největší povolené
hmotnosti jízdní soupravy) (kg)
v 10 % nebo 12 % svahu 1 300
1 5001 3001 500 –1 400 1 300
Nebrzděný přívěs (kg) 680685695685695
Doporučené maximální svislé zatížení na kouli (kg)8080808080
9
Technick
Page 562 of 566
22
Naftové motory a hmotnosti přívěsu
Motory2,0l BlueHDi 1502,0l BlueHDi 1502,0l BlueHDi 150 S&S 2,0l BlueHDi 180 S&S
Převodovky
BVM6
(mechanická 6stupňová) E AT 6
(automatická 6stupňová) BVM6
(mechanická 6stupňová) E AT 6
(automatická 6stupňová)
Kódy DW10FD ML6CDW10FD AM6IIIDW10FD ML6C STT DW10FC AM6III STT
Kódy modelu
MR… M9… AHXG/C2 A
AHX V/C2 AAHRH/C2B
AHRH/C2F
AHSH/C2B AHSH/C2F
AHXH/C2B AHXH/C2F AHWW/C2B
AHWW/C2F
Objem válců (cm³) 1 9971 9971 9971 997
Maximální výkon: standard EU (kW) 11 011 011 013 3
Palivo Motorová naftaMotorová naftaMotorová naftaMotorová nafta
Brzděný přívěs (v limitu největší povolené
hmotnosti jízdní soupravy) (kg)
v 10 % nebo 12 % svahu 600
6002 000 1 700
Nebrzděný přívěs (kg) 600600 74 5750
Doporučené maximální svislé zatížení na kouli (kg)70 7080 80
T
Page 563 of 566
23

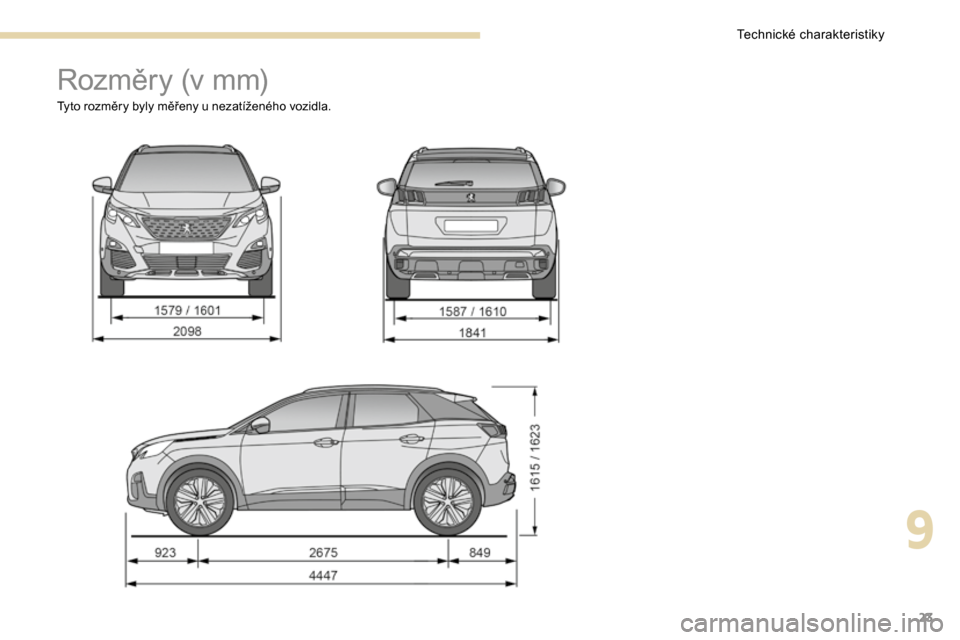

Rozměry (v mm)
Tyto rozměry byly měřeny u nezatíženého vozidla.
9
T
Page 564 of 566
24

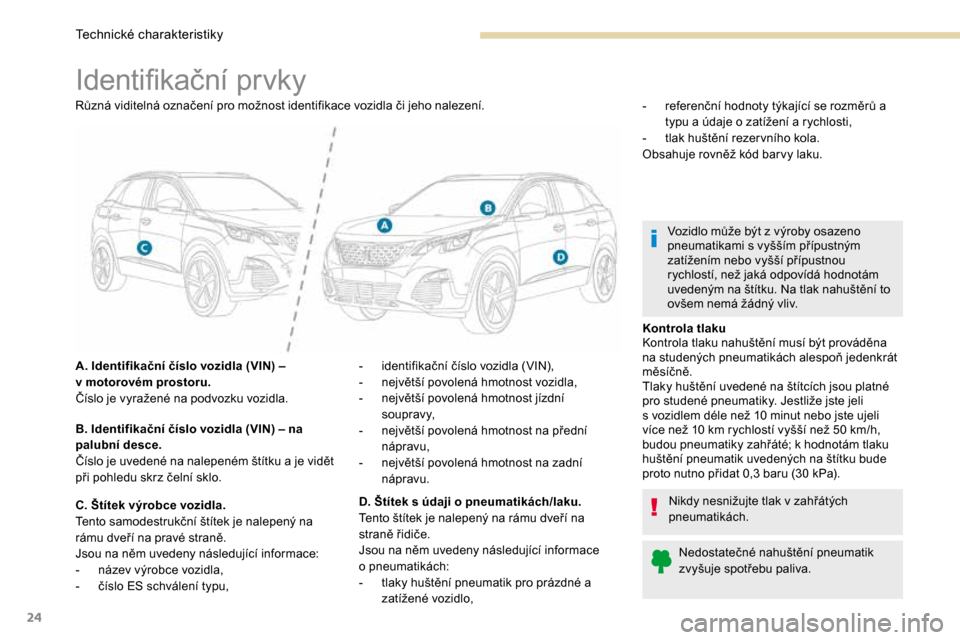

Identifikační prvky
Různá viditelná označení pro možnost identifikace vozidla či jeho nalezení.
A. Identifikační číslo vozidla (VIN) –
v motorovém prostoru.
Číslo je vyražené na podvozku vozidla.
B. Identifikační číslo vozidla (VIN) – na
palubní desce.
Číslo je uvedené na nalepeném štítku a je vidět
při pohledu skrz čelní sklo.
C. Štítek výrobce vozidla.
Tento samodestrukční štítek je nalepený na
rámu dveří na pravé straně.
Jsou na něm uvedeny následující informace:
- název výrobce vozidla,
- číslo ES schválení typu, -
referenční hodnoty týkající se rozměrů a
typu a údaje o zatížení a rychlosti,
- tlak huštění rezer vního kola.
Obsahuje rovněž kód bar vy laku.
Vozidlo může být z výroby osazeno
pneumatikami s vyšším přípustným
zatížením nebo vyšší přípustnou
rychlostí, než jaká odpovídá hodnotám
uvedeným na štítku. Na tlak nahuštění to
ovšem nemá žádný vliv.
Kontrola tlaku
Kontrola tlaku nahuštění musí být prováděna
na studených pneumatikách alespoň jedenkrát
měsíčně.
Tlaky huštění uvedené na štítcích jsou platné
pro studené pneumatiky. Jestliže jste jeli
s vozidlem déle než 10 minut nebo jste ujeli
více než 10 km rychlostí vyšší než 50 km/h,
budou pneumatiky zahřáté; k hodnotám tlaku
huštění pneumatik uvedených na štítku bude
proto nutno přidat 0,3 baru (30 kPa).
Nikdy nesnižujte tlak v zahřátých
pneumatikách.
Nedostatečné nahuštění pneumatik
zvyšuje spotřebu paliva.
-
identifikační číslo vozidla (VIN),
- největší povolená hmotnost vozidla,
- největší povolená hmotnost jízdní
soupravy,
- největší povolená hmotnost na přední
nápravu,
- největší povolená hmotnost na zadní
nápravu.
D. Štítek s údaji o pneumatikách/laku.
Tento štítek je nalepený na rámu dveří na
straně řidiče.
Jsou na něm uvedeny následující informace
o pneumatikách:
- tlaky huštění pneumatik pro prázdné a
zatížené vozidlo,
T
Page 565 of 566
Bez písemného souhlasu společnosti PEUGEOT
Cars je kopírování a překlad tohoto dokumentu i
jeho částí zakázán.
PEUGEOT Cars prohlašuje, že bylo splněno
nařízení Evropské unie (směrnice 2000/53)
týkající se vozidel na konci životnosti a že
při výrobě produktu byly použity recyklované
materiály.
07-16
Vytištěno v EU.
Tc h è q u e
