Peugeot 3008 Hybrid 4 2017 Инструкция по эксплуатации (in Russian)

259
3008-2_ru_Chap06_conduite_ed01-2016
Включение / Выключение системы
Вк лючение / вык лючение
системы осуществляется в меню
"Вождение " на сенсорном экране.
После вык лючения зажигания режим
работы системы сохраняется в памяти. В случае неисправности системы на панели
приборов загораются эти контрольные
лампы в сопровож дении сообщения и
звукового сигнала.
Проверьте систему в сервисной сети
PEUGEOT или в специализированном
техцентре.
Если система неисправна
Выберите зак ладку "
Помощь при
вождении ", затем "Помощь в
под держании полосы движения ".
6
Вождение автомобиля

260
3008-2_ru_Chap06_conduite_ed01-2016
Система слежения за слепыми зонами
Данная система информирует водителя об
автомобиле, находящемся в непросматриваемой
"слепой зоне" (находящейся вне поля зрения
водителя) в момент, когда его прису тствие
оказывается потенциально опасным.
Включение / Выключение системы
Активирование / отключение
системы осуществляется в меню
"Вождение " на сенсорном экране.
Выделите зак ладку " Помощь при вож дении ",
затем " Слежение за слепыми зонами ".
При этом на боковом зеркале с
соответствующей стороны загорается
световой сигнал:
-

м
гновенно в момент, когда вас
обгоняют,
-

с
екунду спустя, если предпринятый
вами обгон затягивается.
Эта система создана для повышения
безопасности вож дения, она не
заменяет нару жные и салонное
зеркала заднего вида. Именно
водитель должен постоянно
наблюдать за другими автомобилями,
оценивать их скорость и расстояние
до них и принимать решение о
целесообразности совершения
маневра.
Это вспомогательная система, которая
ни в коей мере не освобож дает
водителя от необходимости сохранять
бдительность. На панели приборов загорится
этот сигнализатор.
Для отк лючения системы еще раз
нажмите "
Слежение за слепыми
зонами " в зак ладке " Помощь при
вождении ".
При этом контрольная лампа погаснет.
Датчики, установленные в переднем и заднем
бамперах, отслеживают ситуацию в "слепых зонах".
После вык лючения зажигания текущее
состояние системы сохранится в памяти.
Система автоматически отк лючается в
случае буксировки с использованием
сцепного устройства, сертифицированного
компанией PEUGEOT.
Вождение автомобиля

261
3008-2_ru_Chap06_conduite_ed01-2016
Работа системы
Предупреж дающий сигнал загорается
на зеркале с соответствующей стороны
в случае обнаружения автомобиля,
мотоцик ла, велосипеда в "слепой зоне".
Это происходит при следующих
обстоятельствах:
-
в
се транспортные средства движу тся
в одном направлении и по смежным
полосам,
-

в
аш автомобиль движется со скоростью
от 12 км/ч до 140 км/ч,
-

в
ы обгоняете автомобиль с разницей в
скорости менее 10 км/ч,
-

в
ас обгоняет автомобиль с разностью в
скорости менее 25 км/ч,
-

т
ранспортный поток движется
свободно,
-

в с
лучае затянувшегося обгона,
когда обгоняемый автомобиль долго
находится в "слепой зоне",
-

в
ы едете по прямой полосе движения
или по плавному виражу,
-

в
аш автомобиль едет без прицепа... Сигнал не загорится:
-

п
ри проезде мимо неподвижных
объектов (стоящих автомобилей,
дорожных ограж дений, столбов,
рек ламных щитов и т.п.),
-

в о
тношении встречного транспорта,
-

п
ри движении по извилистой дороге или
при прохож дении кру того поворота, -

п
ри обгоне длинногабаритного
автомобиля (или длинногабаритным
автомобилем), который отслеживается
системой в "слепой зоне" сзади и при
этом находится в поле зрения водителя
спереди,
-

п
ри движении в очень плотном потоке:
автомобили, обнаруженные системой
спереди и сзади, воспринимаются ею
как грузовик или неподвижный объект,
-

п
ри достаточно быстром обгоне.
6
Вождение автомобиля

262
3008-2_ru_Chap06_conduite_ed01-2016
Контроль исправности
системы
Мойка под высоким напором
При мойке автомобиля
рекомендуется держать наконечник
шланга на расстоянии не менее
30 см от датчиков. Нормальная работа системы на
короткое время может нарушаться
при определенных погодных
явлениях (дож де, граде и т.п.).
Например, при движении по мокрой
дороге или при переходе с сухого
участка пу ти на мокрый система
может подавать ложные сигналы
(облако водяной взвеси в "слепой
зоне" ею может быть воспринято, как
автомобиль).
В пасмурную погоду или в зимнее
время следите за тем, чтобы датчики
не закрывались слоем грязи, инеем
или снегом.
Не закрывайте сигнализаторы на
нару жных зеркалах заднего вида и не
перекрывайте датчики на переднем
и заднем бамперах самок леящимися
этикетками или другими предметами,
способными нарушить нормальную
работу системы.
При сбоях в работе системы контрольная
лампа на панели приборов будет мигать
несколько секунд в сопровож дении
горящего символа "Service" и сообщения.
Обратитесь в сервисную сеть PEUGEOT
или в специализированный техцентр, чтобы
проверить систему.
Наряду с лампой, загоревшейся на боковом
зеркале заднего вида с соответствующей
стороны, система ощу тимо скорректирует
траекторию в случае пересечения линии
разметки при вк люченном указателе
поворота, чтобы избежать столкновения.
Активная система слежения
за слепыми зонами
Условия срабатывания
системы
Чтобы она сработала, должны быть ак тивны:
-
С истема слежения за слепыми зонами,
-
А

ктивный контроль непреднамеренного
пересечения линий дорожной разметки.
Дополнительную информацию о системе
слежения за слепыми зонами и
активном контроле непреднамеренного
пересечения линий дорожной разметки
см. в соответствующих рубриках.
Вождение автомобиля

263
3008-2_ru_Chap06_conduite_ed01-2016
Помощь при парковке
Система состоит из вмонтированных в
бампер датчиков приближения к любому
препятствию (напр., пешеходу, автомобилю,
дереву, изгороди), оказавшемуся в зоне
обнаружения.
Некоторые препятствия, обнаруженные в
начале маневра (напр., столбцы, конусы
для ограж дения зоны работ), в его
конечной фазе мог у т "потеряться из вида",
если окажу тся в слепой зоне вне зоны
обнаружения датчиками.
Система помощи при парковке ни в коей мере не освобож дает
водителя от обязанности сохранять бдительность.
Помощь при парковке
задним ходом
Система активируется с вк лючением
передачи заднего хода.
Ее активное состояние подтверж дается
звуковым сигналом.
Работа системы прекратится, как только
будет вык лючена передача заднего хода.
Звуковое сопровождение маневра
О приближении к препятствию
свидетельствует звуковой сигнал, частота
которого возрастает с приближением
автомобиля к препятствию.
Местоположение препятствия
определяется по звуку, исходящему от
динамиков (правого или левого).
Когда расстояние от автомобиля до
препятствия составит менее 30 см, сигнал
начнет звучать непрерывно.
Визуальное сопровож дение
маневра
В дополнение к звуковому сигналу
на дисплей выводится графический
индикатор, на котором деления
учащаются с приближением автомобиля к
препятствию.
При максимальном приближении к нему на
дисплее появится символ "Опасно!".
6
Вождение автомобиля

264
3008-2_ru_Chap06_conduite_ed01-2016
Помощь при парковке
передним ходом
Система отключается автоматически
при буксировке прицепа или
монтаже устройства для перевозки
велосипедов на фаркопе
(фаркоп следует устанавливать
с соблюдением требований
изготовителя автомобиля).
В пасмурную погоду или в зимнее
время следите за тем, чтобы датчики не
закрывались слоем грязи, инеем или снегом.
При вк лючении передачи заднего хода
продолжительный сигнал зуммера будет
свидетельствовать о загрязнении датчиков.
Парктроник может реагировать на
некоторые источники шума (мотоцикл,
грузовик, отбойный молоток и т.п.), при
этом буду т срабатывать звуковые сигналы
системы помощи при парковке.
Местоположение препятствия
определяется по звуку, исходящему
от динамиков (переднего или
заднего).
Отключение и включение
Активирование и вык лючение этой функции
осуществляется на экране в меню настроек
бортовых систем автомобиля.
При вык лючении зажигания состояние
функции сохраняется в памяти системы.
Парктроник отк лючается на время замера
свободного пространства под парковку
системой Park Assist.
Дополнительную информацию о системе
автоматической парковки Park Assist
читайте в соответствующей рубрике.
Контроль исправности
системы
Мойка под струей высокого давления
При мойке автомобиля рекомендуется
держать наконечник шланга на
расстоянии не менее 30 см от датчиков.
В случае неисправности, при
вк лючении передачи заднего
хода, на панели приборов
загорается эта контрольная лампа
в сопровож дении сообщения и
звукового сигнала (краткий "бип").
Обратитесь в сервисную сеть PEUGEOT или в
специализированный техцентр для проверки системы.
Функция помощи при парковке передним
ходом активируется при обнару жении
датчиками препятствия перед
автомобилем, если он движется со
скоростью менее 10 км/ч.
Функция помощи при парковке передним
ходом отк лючится, как только движущийся
вперёд автомобиль простоит более трех
секунд, либо перед ним не останется
препятствий, либо его скорость превысит
10 км/ч.
Вождение автомобиля

265
3008-2_ru_Chap06_conduite_ed01-2016

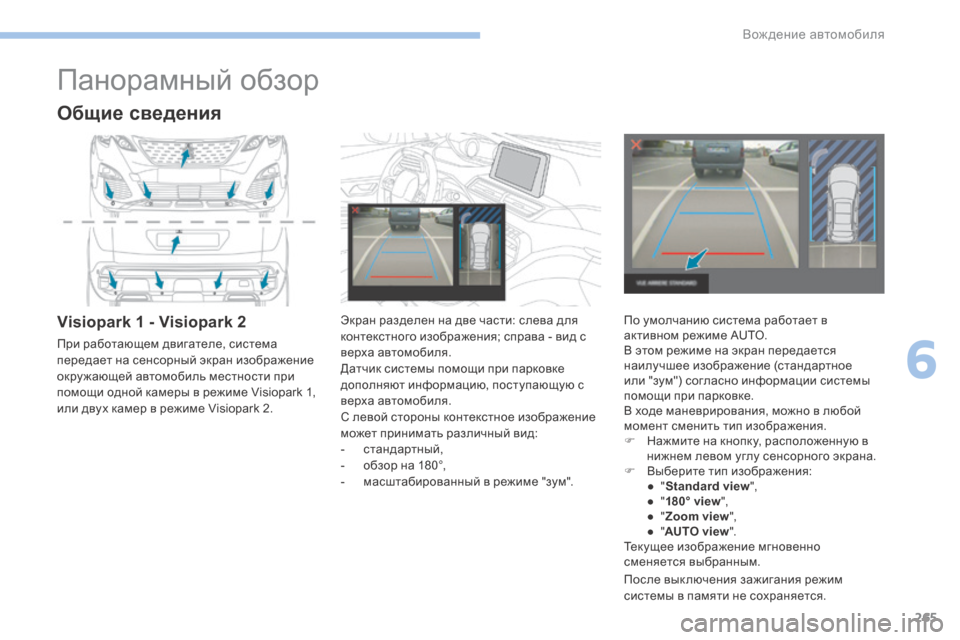

Панорамный обзор
Общие сведения
Visiopark 1 - Visiopark 2
При работающем двигателе, система
передает на сенсорный экран изображение
окру жающей автомобиль местности при
помощи одной камеры в режиме Visiopark 1,
или двух камер в режиме Visiopark 2.Экран разделен на две части: слева для
контекстного изображения; справа - вид с
верха автомобиля.
Датчик системы помощи при парковке
дополняют информацию, поступающую с
верха автомобиля.
С левой стороны контекстное изображение
может принимать различный вид:
-
с

тандартный,
-

о
бзор на 180°,
-

м
асштабированный в режиме "зум".По умолчанию система работает в
активном режиме AUTO.
В этом режиме на экран передается
наилучшее изображение (стандартное
или "зум") согласно информации системы
помощи при парковке.
В ходе маневрирования, можно в любой
момент сменить тип изображения.
F

Н
ажмите на кнопку, расположенную в
нижнем левом углу сенсорного экрана.
F

В
ыберите тип изображения:
●

"S

tandard view",
●

"1

80° view",
●

"Z

oom view",
●

"A

UTO view".
Текущее изображение мгновенно
сменяется выбранным.
После вык лючения зажигания режим
системы в памяти не сохраняется.
6
Вождение автомобиля

266
3008-2_ru_Chap06_conduite_ed01-2016

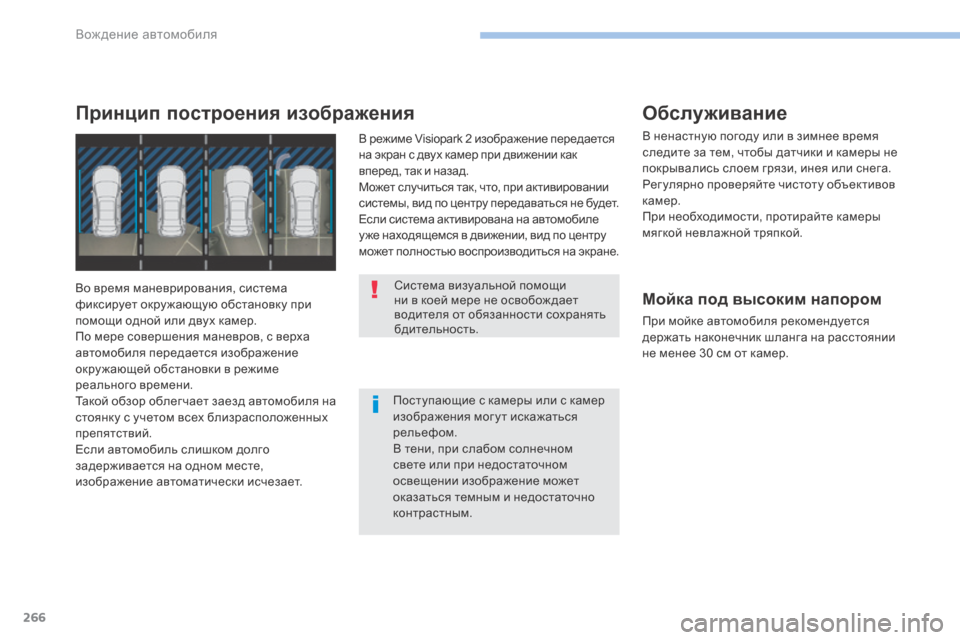

Поступающие с камеры или с камер
изображения мог у т искажаться
рельефом.
В тени, при слабом солнечном
свете или при недостаточном
освещении изображение может
оказаться темным и недостаточно
контрастным.
Обслуживание
В ненастную погоду или в зимнее время
следите за тем, чтобы датчики и камеры не
покрывались слоем грязи, инея или снега.
Рег улярно проверяйте чистоту объективов
камер.
При необходимости, протирайте камеры
мягкой невлажной тряпкой.
Мойка под высоким напором
При мойке автомобиля рекомендуется
держать наконечник шланга на расстоянии
не менее 30 см от камер.
Система визуальной помощи
ни в коей мере не освобож дает
водителя от обязанности сохранять
бдительность.
Принцип построения изображения
Во время маневрирования, система
фиксирует окру жающую обстановку при
помощи одной или двух камер.
По мере совершения маневров, с верха
автомобиля передается изображение
окру жающей обстановки в режиме
реального времени.
Такой обзор облегчает заезд автомобиля на
стоянку с учетом всех близрасположенных
препятствий.
Если автомобиль слишком долго
задерживается на одном месте,
изображение автоматически исчезает. В режиме Visiopark 2 изображение передается
на экран с двух камер при движении как
вперед, так и назад.
Может случиться так, что, при активировании
системы, вид по центру передаваться не будет.
Если система активирована на автомобиле
у же находящемся в движении, вид по центру
может полностью воспроизводиться на экране.
Вождение автомобиля

267
3008-2_ru_Chap06_conduite_ed01-2016

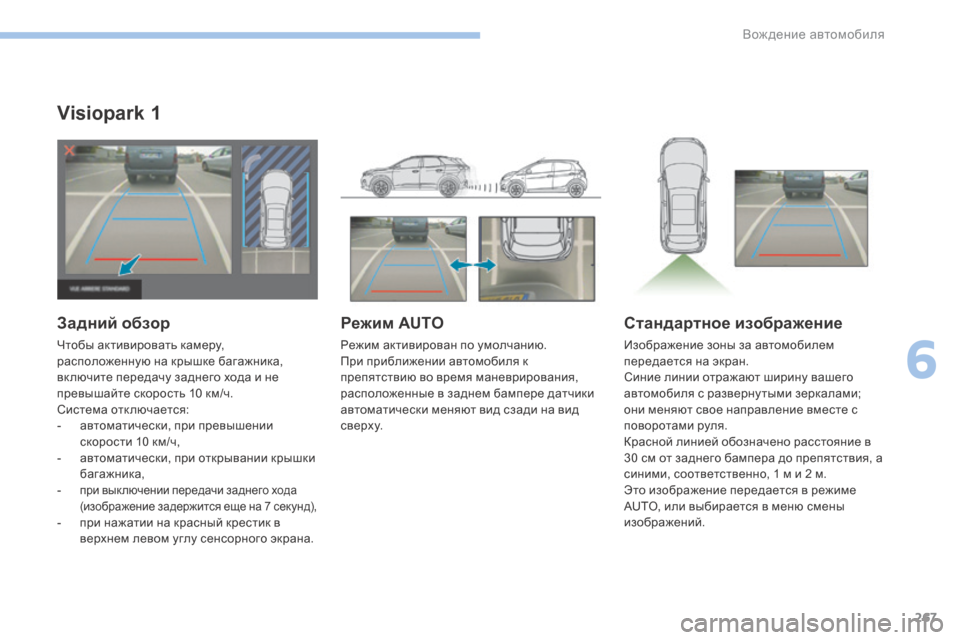

Visiopark 1
Задний обзор
Чтобы активировать камеру,
расположенную на крышке багажника,
вк лючите передачу заднего хода и не
превышайте скорость 10 км/ч.
Система отключается:
-
а
втоматически, при превышении
скорости 10 км/ч,
-

а
втоматически, при открывании крышки
багажника,
-

при вык лючении передачи заднего хода
(изображение задержится еще на 7 секунд),
- при нажатии на красный крестик в верхнем левом углу сенсорного экрана.
Режим AUTO
Режим активирован по умолчанию.
При приближении автомобиля к
препятствию во время маневрирования,
расположенные в заднем бампере датчики
автоматически меняют вид сзади на вид
с в е р х у.
Стандартное изображение
Изображение зоны за автомобилем
передается на экран.
Синие линии отражают ширину вашего
автомобиля с разверну тыми зеркалами;
они меняют свое направление вместе с
поворотами руля.
Красной линией обозначено расстояние в
30 см от заднего бампера до препятствия, а
синими, соответственно, 1 м и 2 м.
Это изображение передается в режиме
AUTO, или выбирается в меню смены
изображений.
6
Вождение автомобиля

268
3008-2_ru_Chap06_conduite_ed01-2016

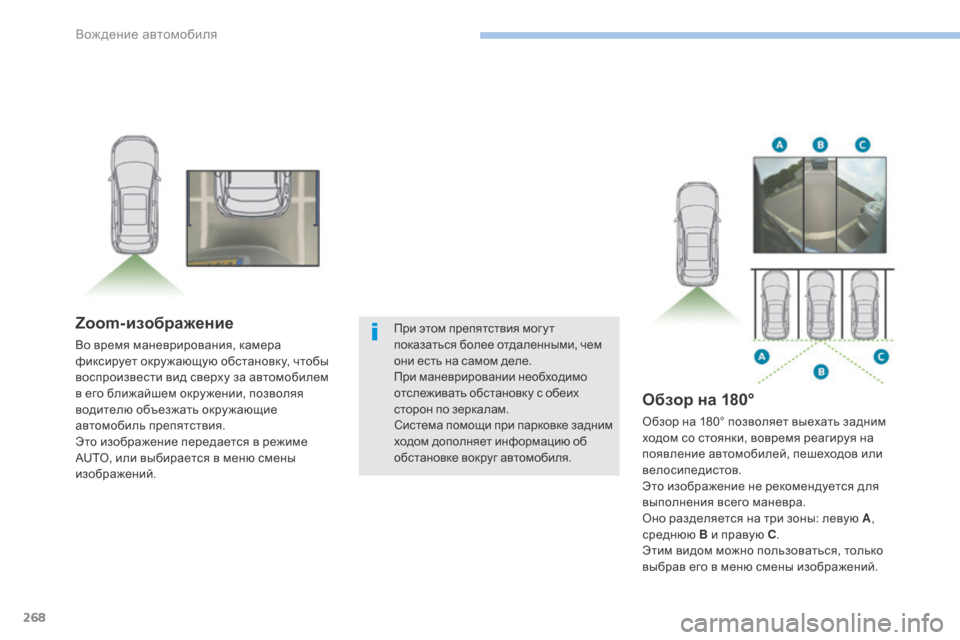

Zoom-изображение
Во время маневрирования, камера
фиксирует окру жающую обстановку, чтобы
воспроизвести вид сверху за автомобилем
в его ближайшем окру жении, позволяя
водителю объезжать окру жающие
автомобиль препятствия.
Это изображение передается в режиме
AUTO, или выбирается в меню смены
изображений.
Обзор на 180°
Обзор на 180° позволяет выехать задним
ходом со стоянки, вовремя реагируя на
появление автомобилей, пешеходов или
велосипедистов.
Это изображение не рекомендуется для
выполнения всего маневра.
Оно разделяется на три зоны: левую A,
среднюю B и правую C .
Этим видом можно пользоваться, только
выбрав его в меню смены изображений.
При этом препятствия мог у т
показаться более отдаленными, чем
они есть на самом деле.
При маневрировании необходимо
отслеживать обстановку с обеих
сторон по зеркалам.
Система помощи при парковке задним
ходом дополняет информацию об
обстановке вокруг автомобиля.
Вождение автомобиля
