Peugeot 3008 Hybrid 4 2017 Инструкция по эксплуатации (in Russian)

319
3008-2_ru_Chap08_en cas-de-panne_ed01-2016

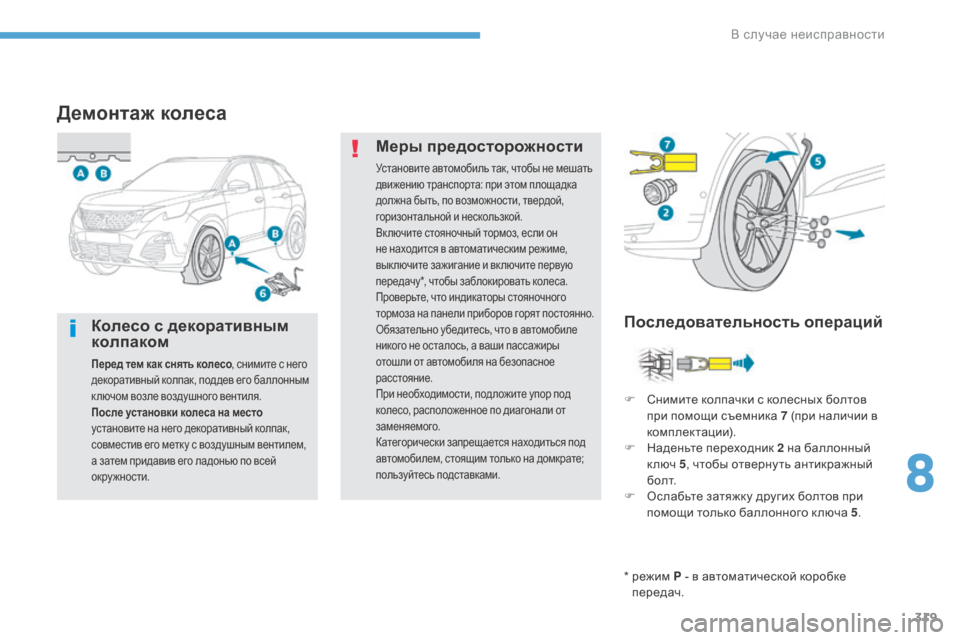

Демонтаж колеса
* режим P - в автоматической коробке
передач.
Последовательность операций
Меры предосторожности
Установите автомобиль так, чтобы не мешать
движению транспорта: при этом площадка
должна быть, по возможности, твердой,
горизонтальной и нескользкой.
Вк лючите стояночный тормоз, если он
не находится в автоматическим режиме,
выключите зажигание и включите первую
передачу*, чтобы заблокировать колеса.
Проверьте, что индикаторы стояночного
тормоза на панели приборов горят постоянно.
Обязательно убедитесь, что в автомобиле
никого не осталось, а ваши пассажиры
отошли от автомобиля на безопасное
расстояние.
При необходимости, подложите упор под
колесо, расположенное по диагонали от
заменяемого.
Категорически запрещается находиться под
автомобилем, стоящим только на домкрате;
пользуйтесь подставками.
F Снимите колпачки с колесных болтов
при помощи съемника 7 (при наличии в
комплектации).
F

Н
аденьте переходник 2 на баллонный
к люч 5 , чтобы отверну ть антикражный
б о л т.
F

О
слабьте затяжку других болтов при
помощи только баллонного к люча 5 .
Колесо с декоративным
колпаком
Перед тем как снять колесо, снимите с него
декоративный колпак, поддев его баллонным
к лючом возле воздушного вентиля.
После установки колеса на место
установите на него декоративный колпак,
совместив его метку с воздушным вентилем,
а затем придавив его ладонью по всей
окружности.
8
В случае неисправности

320
3008-2_ru_Chap08_en cas-de-panne_ed01-2016

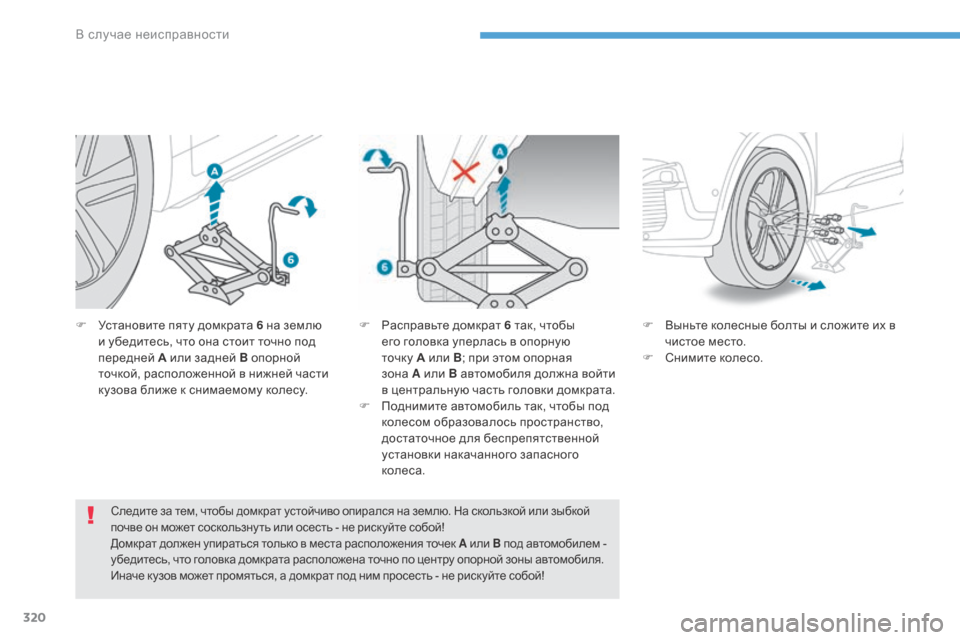

F Установите пяту домкрата 6 на землю и убедитесь, что она стоит точно под
передней А или задней B опорной
точкой, расположенной в нижней части
кузова ближе к снимаемому колесу.
Следите за тем, чтобы домкрат устойчиво опирался на землю. На скользкой или зыбкой
почве он может соскользну ть или осесть - не рискуйте собой!
Домкрат должен упираться только в места расположения точек A или B под автомобилем -
убедитесь, что головка домкрата расположена точно по центру опорной зоны автомобиля.
Иначе кузов может промяться, а домкрат под ним просесть - не рискуйте собой!
F Выньте колесные болты и сложите их в чистое место.
F

С
нимите колесо.
F
Р
асправьте домкрат 6 так, чтобы
его головка уперлась в опорную
точку

А или B; при этом опорная
зона

A

или

B

автомобиля должна войти
в центральную часть головки домкрата.
F

П

однимите автомобиль так, чтобы под
колесом образовалось пространство,
достаточное для беспрепятственной
установки накачанного запасного
колеса.
В случае неисправности

321
3008-2_ru_Chap08_en cas-de-panne_ed01-2016

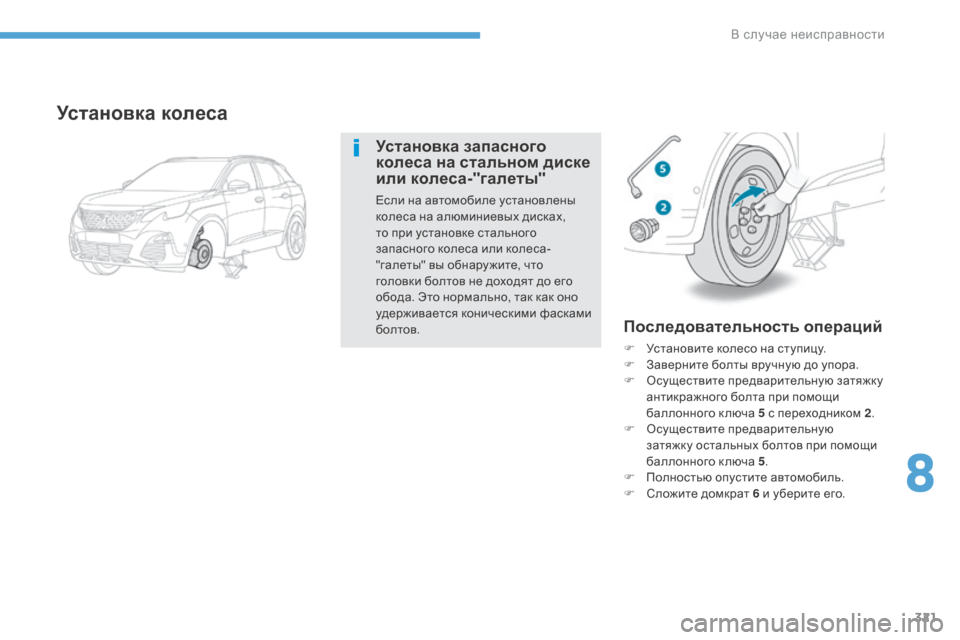

Последовательность операций
F Установите колесо на ступицу.
F З аверните болты вручную до упора.
F

О
существите предварительную затяжку
антикражного болта при помощи
баллонного ключа 5 с переходником 2 .
F

О
существите предварительную
затяжку остальных болтов при помощи
баллонного ключа 5.
F

П
олностью опустите автомобиль.
F

С
ложите домкрат 6 и уберите его.
Установка колеса
Установка запасного
колеса на стальном диске
или колеса-"галеты"
Если на автомобиле установлены
колеса на алюминиевых дисках,
то при установке стального
запасного колеса или колеса-
"галеты" вы обнару жите, что
головки болтов не доходят до его
обода. Это нормально, так как оно
удерживается коническими фасками
болтов.
8
В случае неисправности

322
3008-2_ru_Chap08_en cas-de-panne_ed01-2016

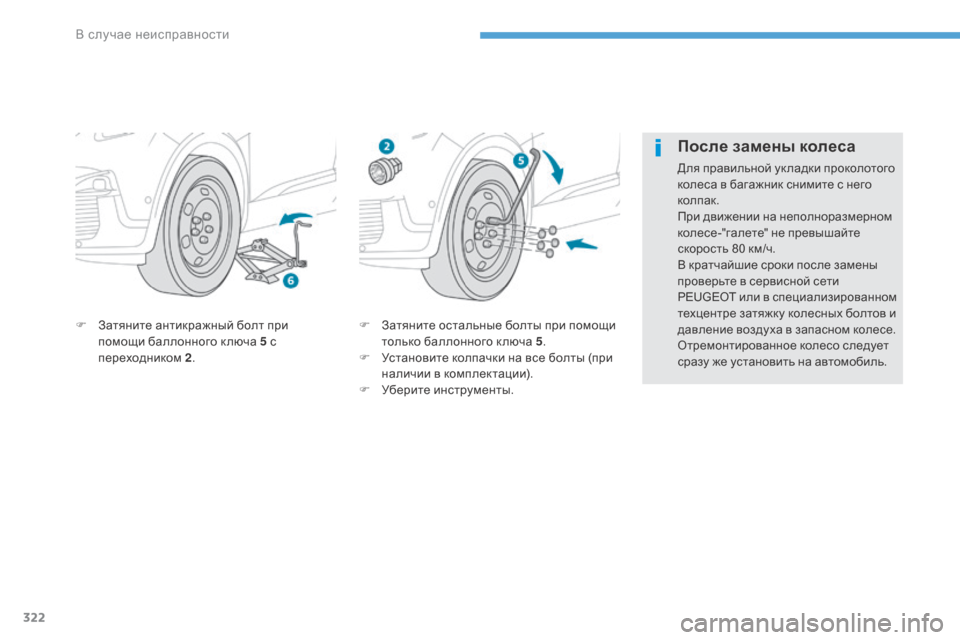

F Затяните остальные болты при помощи только баллонного к люча 5 .
F

У
становите колпачки на все болты (при
наличии в комплектации).
F

У
берите инструменты.
F
З
атяните антикражный болт при
помощи баллонного к люча 5 с
переходником 2.
После замены колеса
Для правильной ук ладки проколотого
колеса в багажник снимите с него
колпак.
При движении на неполноразмерном
колесе-"галете" не превышайте
скорость 80 км/ч.
В кратчайшие сроки после замены
проверьте в сервисной сети
PEUGEOT или в специализированном
техцентре затяжку колесных болтов и
давление воздуха в запасном колесе.
Отремонтированное колесо следует
сразу же установить на автомобиль.
В случае неисправности

323
3008-2_ru_Chap08_en cas-de-panne_ed01-2016

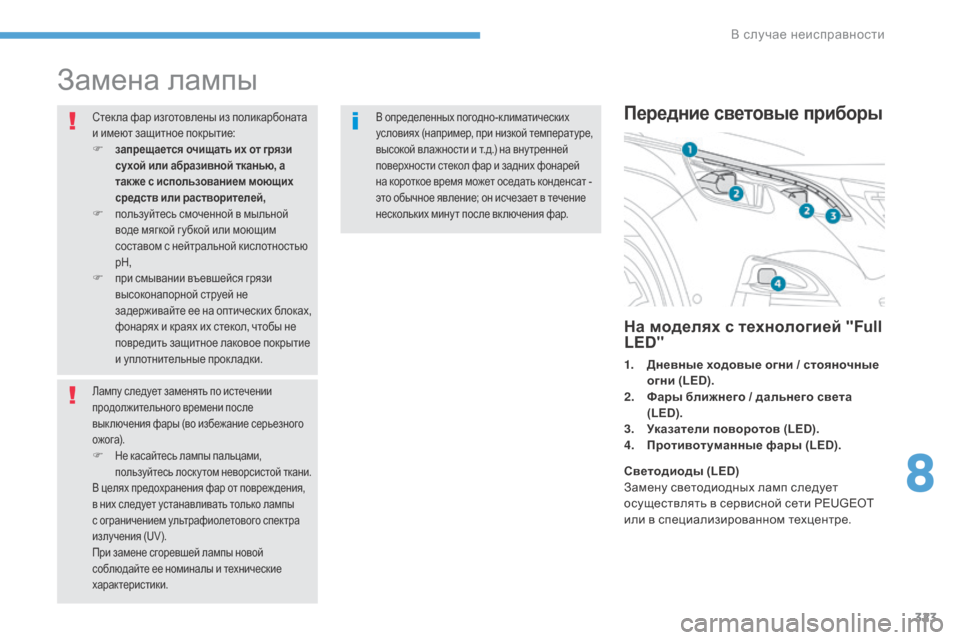

Замена лампы
Стек ла фар изготовлены из поликарбоната
и имеют защитное покрытие:
F запрещается очищать их от грязи сухой или абразивной тканью, а
так же с использованием моющих
средств или растворителей,
F пользуйтесь смоченной в мыльной воде мягкой г убкой или моющим
составом с нейтральной кислотностью
pH,
F при смывании въевшейся грязи высоконапорной струей не
задерживайте ее на оптических блоках,
фонарях и краях их стекол, чтобы не
повредить защитное лаковое покрытие
и уплотнительные прокладки.
Лампу следует заменять по истечении
продолжительного времени после
вык лючения фары (во избежание серьезного
ожо г а).
F Не касайтесь лампы пальцами, пользуйтесь лоскутом неворсистой ткани.
В целях предохранения фар от повреж дения,
в них следует устанавливать только лампы
с ограничением ультрафиолетового спектра
излучения (UV).
При замене сгоревшей лампы новой
соблюдайте ее номиналы и технические
характеристики.
Передние световые приборы
На моделях с технологией "Full
LED"
1. Дневные ходовые огни / стояночные огни (LED).
2.
Ф

ары ближнего / дальнего света
(LED).
3.
У

казатели поворотов (LED).
4.
П

ротивотуманные фары (LED).
В определенных погодно-климатических
условиях (например, при низкой температуре,
высокой влажности и т.д.) на вну тренней
поверхности стекол фар и задних фонарей
на короткое время может оседать конденсат
-
это обычное явление; он исчезает в течение
нескольких мину т после вк лючения фар.
Светодиоды (LED)
Замену светодиодных ламп следует
осуществлять в сервисной сети PEUGEOT
или в специализированном техцентре.
8
В случае неисправности

324
3008-2_ru_Chap08_en cas-de-panne_ed01-2016

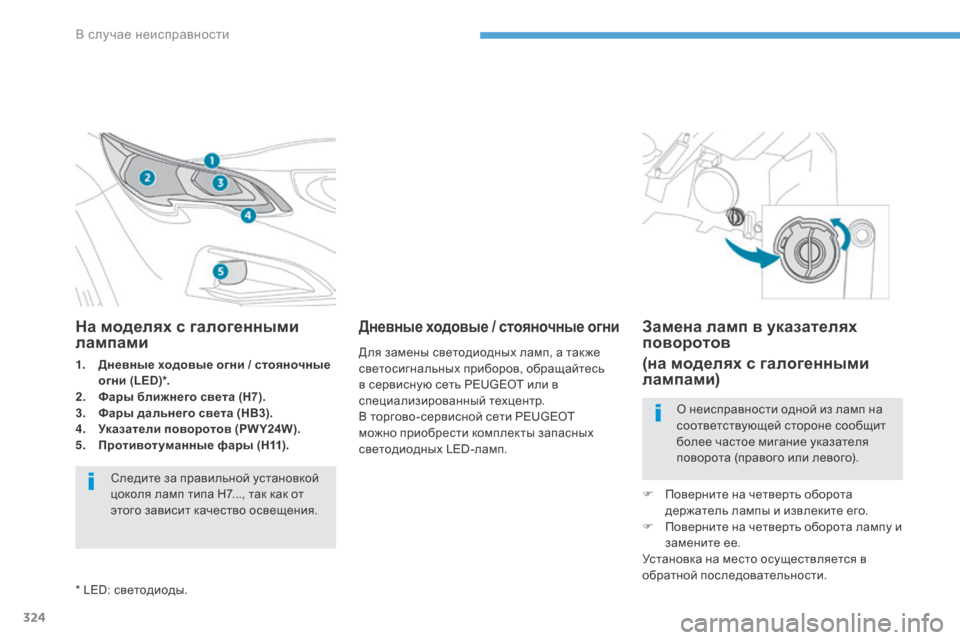

На моделях с галогенными
лампами
1. Дневные ходовые огни / стояночные огни (LED)*.
2.

Ф
ары ближнего света (H7).
3.

Ф
ары дальнего света (HB3).
4.
У

казатели поворотов (PWY24W).
5.
П

ротивотуманные фары ( H11) .
Следите за правильной установкой
цоколя ламп типа H7..., так как от
этого зависит качество освещения.
* LED: светодиоды.
Дневные ходовые / стояночные огни
Для замены светодиодных ламп, а так же
светосигнальных приборов, обращайтесь
в сервисную сеть PEUGEOT или в
специализированный техцентр.
В торгово-сервисной сети PEUGEOT
можно приобрести комплекты запасных
светодиодных LED-ламп.
Замена ламп в указателях
поворотов
(на моделях с галогенными
лампами)
О неисправности одной из ламп на
соответствующей стороне сообщит
более частое мигание указателя
поворота (правого или левого).
F

П

оверните на четверть оборота
держатель лампы и извлеките его.
F

П

оверните на четверть оборота лампу и
замените ее.
Установка на место осуществляется в
обратной последовательности.
В случае неисправности

325
3008-2_ru_Chap08_en cas-de-panne_ed01-2016
Лампы с колбами желтого цвета (используются
в фонарях указателей поворотов и боковых
повторителях) следует заменять лампами с
аналогичными техническими параметрами и
колбами того же цвета.
При обратной установке тщательно
закройте защитный кожух, чтобы
обеспечить герметичность светового
прибора.

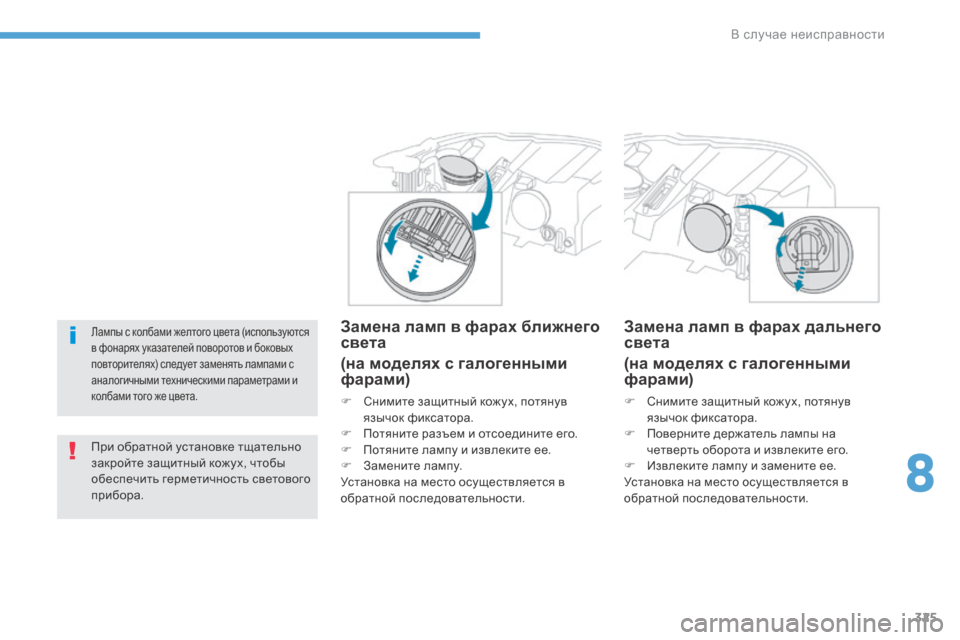

Замена ламп в фарах ближнего
света
(на моделях с галогенными
фарами)
F Снимите защитный кожух, потянув язычок фиксатора.
F

П
отяните разъем и отсоедините его.
F

П
отяните лампу и извлеките ее.
F

З
амените лампу.
Установка на место осуществляется в
обратной последовательности.
Замена ламп в фарах дальнего
света
(на моделях с галогенными
фарами)
F Снимите защитный кожух, потянув язычок фиксатора.
F

П
оверните держатель лампы на
четверть оборота и извлеките его.
F

И
звлеките лампу и замените ее.
Установка на место осуществляется в
обратной последовательности.
8
В случае неисправности

326
3008-2_ru_Chap08_en cas-de-panne_ed01-2016

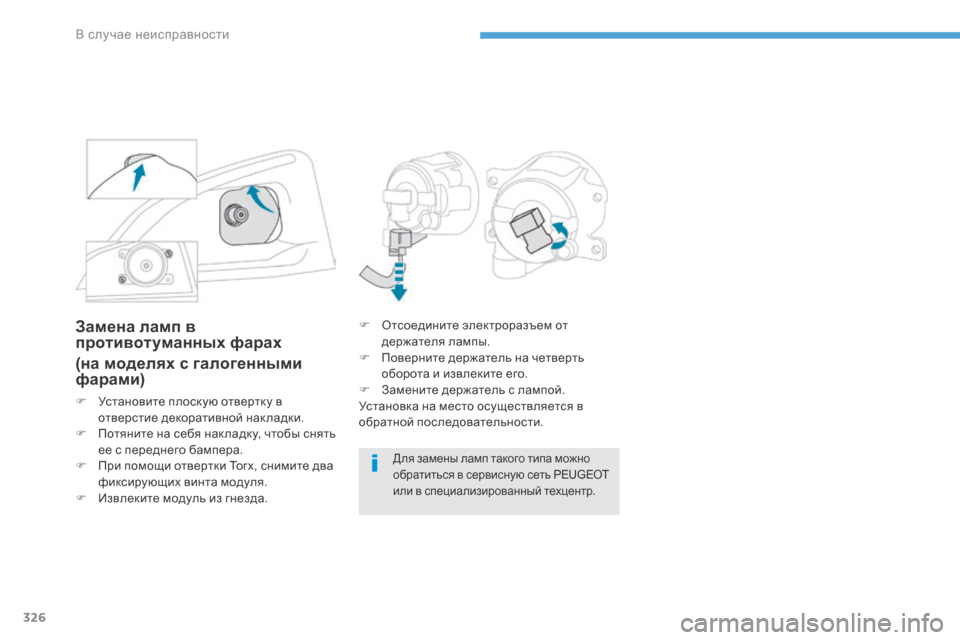

Замена ламп в
противотуманных фарах
(на моделях с галогенными
фарами)
F Установите плоскую отвертку в отверстие декоративной накладки.
F

П
отяните на себя нак ладку, чтобы снять
ее с переднего бампера.
F

П
ри помощи отвертки Torx, снимите два
фиксирующих винта модуля.
F

И
звлеките модуль из гнезда. F

О
тсоедините электроразъем от
держателя лампы.
F
П
оверните держатель на четверть
оборота и извлеките его.
F З амените держатель с лампой.
Установка на место осуществляется в
обратной последовательности.
Для замены ламп такого типа можно
обратиться в сервисную сеть PEUGEOT
или в специализированный техцентр.
В случае неисправности

327
3008-2_ru_Chap08_en cas-de-panne_ed01-2016

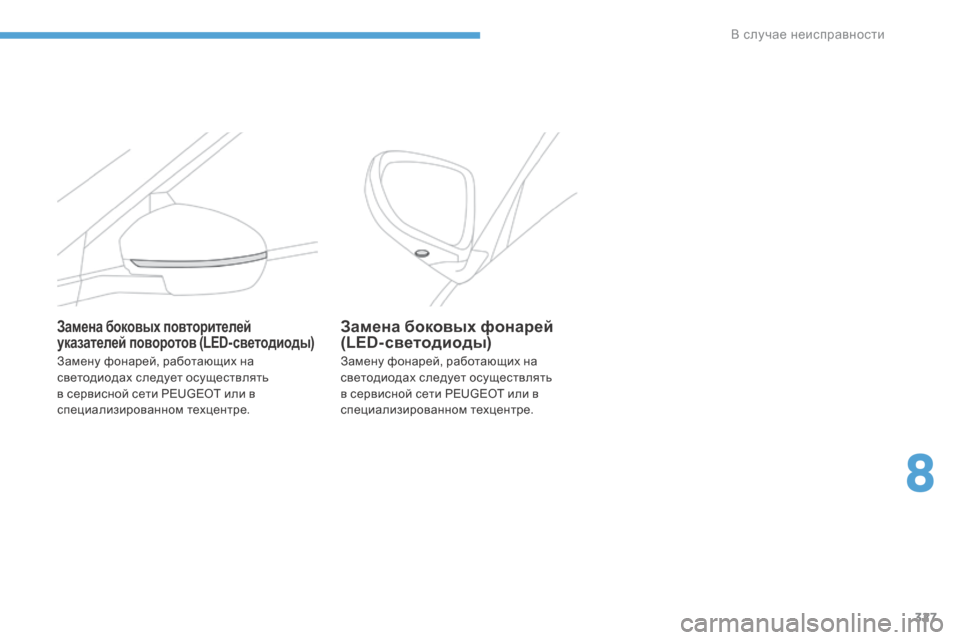

Замена боковых фонарей
(LED-светодиоды)
Замену фонарей, работающих на
светодиодах следует осуществлять
в сервисной сети PEUGEOT или в
специализированном техцентре.
Замена боковых повторителей
указателей поворотов (LED-светодиоды)
Замену фонарей, работающих на
светодиодах следует осуществлять
в сервисной сети PEUGEOT или в
специализированном техцентре.
8
В случае неисправности

328
3008-2_ru_Chap08_en cas-de-panne_ed01-2016

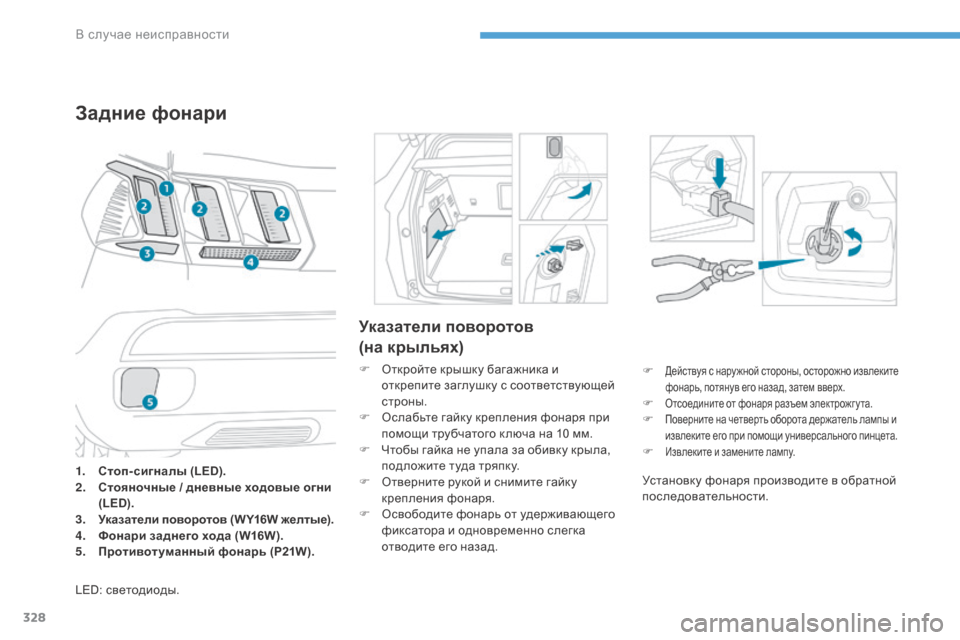

Указатели поворотов
(на крыльях)
F Откройте крышку багажника и открепите заглушку с соответствующей
строны.
F

О
слабьте гайку крепления фонаря при
помощи трубчатого к люча на 10 мм.
F

Ч
тобы гайка не упала за обивку крыла,
подложите туда тряпку.
F

О
тверните рукой и снимите гайку
крепления фонаря.
F

О
свободите фонарь от удерживающего
фиксатора и одновременно слегка
отводите его назад.
Задние фонари
1. Стоп- сигналы (LED).
2. С тояночные / дневные ходовые огни
(LED).
3.
У

казатели поворотов (W Y16W желтые).
4.
Ф

онари заднего хода (W16W).
5.
П

ротивот уманный фонарь (P21W).
LED: светодиоды. F

Действуя с нару жной стороны, осторожно извлеките
фонарь, потянув его назад, затем вверх.
F Отсоедините от фонаря разъем электрожг у та.F Поверните на четверть оборота держатель лампы и
извлеките его при помощи универсального пинцета.
F Извлеките и замените лампу.
Установку фонаря производите в обратной
последовательности.
