Peugeot 307 SW 2002 Instrukcja Obsługi (in Polish)

SYSTEM ANTYPOŚLIZGOWY
(ASR) I DYNAMICZNA
KONTROLA STABILNOŚCI(ESP)
Systemy te są ze sobą powiązane i
uzupełniają system ABS.
System ASR optymalizuje napędza-
nie tak, aby uniknąć poślizgu kół,
wpływając na działanie hamulców i
pracę silnika. Umożliwia również
poprawę stabilności pojazdu podc-
zas przyspieszania.
System ESP automatycznie wpływa
na układ hamulcowy i pracę silnika w
sposób, który umożliwia przywróce-nie trajektorii wyznaczonej przez kie-
rowcę, w przypadku znacznych
odchyleń od niej pojazdu.
Działanie systemów ASR i ESPGdy jeden z systemów
włącza się, zapala się
również jego kontrolka. Wyłączenie systemów ASR/ESP
W szczególnych warunkach
(uruchamianie pojazdu
unieruchomionego w błocie, w
śniegu, na śliskim podłożu) może
okazać się pomocnym wyłączenie
systemów ASR i ESP, aby umożliwić
kołom poślizg i złapanie przyczepności.
Wcisnąć przełącznik "ESP OFF",
znajdujacy się w środkowej
części deski rozdzielczej.
Lampka przełącznika i jego
kontrolka zapalająsię: syste-
my ESP i ASR nie wpływają
na pracę silnika.
Ponowne włączenie systemów: automatycznie, po przekroczeniu
30 km/h,
ręcznie, poprzez ponowne
wciśnięcie przełącznika. Kontrola działania
W przypadku pojawienia
się usterki w
działaniu systemów, lampka
przełącznika miga,
kontrolka zapala się, przy
równoczesnym pojawieniu się
sygnału dzwiękowego i komunikatu
"System ESP/ASR nie dziala" na
wyświetlaczu wielofunkcyjnym.
Należy skonsultować się z ASO
PEUGEOT w celu sprawdzenia systemu.
WASZ 307 SW W SZCZEGÓŁACH
96
System ESP oferuje dodatkowe
bezpieczeństwo przy
normalnym sposobie
prowadzenia, lecz nie
ułatwia kierowcy wykonywania
ryzykownych manewrów lub jazdy
ze zbyt dużą prędkością.
Działanie tego systemu jest
uzależnione od przestrzegania
warunków, postawionych przez
Producenta, dotyczących kół
(opony i felgi), elementów układu
hamulcowego, elementów elektro-
niki, jak też procedur montażu i
sposobów napraw wykonywanych
przez sieć PEUGEOT.
Niezbędne jest wykonanie kontroli
systemu pojazdu po wypadku w
ASO PEUGEOT.

REGULATOR PRĘDKOŚCI
Regulator szybkości pozwala
utrzymać, w sposób stały, szybkość
pojazdu zaprogramowaną przez
kierowcę, niezależnie od rodzaju
drogi i bez naciskania na pedał gazu,
czy hamulca.
Aby szybkość mogła zostać
zapamiętana, musi ona być wyższa
od około 40 km/h.Włączenie
Należy ustawić pokrętło 1w
położeniu ON.
Teraz można przystąpić do
zapamiętania szybkości. Ustawić pokrętło 1w pozycji
OFF , aby wyłączyć system.
Zapamiętywanie prędkości
W momencie uzyskania właściwej
szybkości należy nacisnąć przycisk 2
lub 3. Szybkość jest zapamiętana i
będzie utrzymywana automatycznie. Uwaga: Istnieje możliwość
chwilowego zwiększenia prędkości
bez wyłaczania regulatora.
Neutralizacja zapamiętanej prędkości
Gdy życzymy sobie zneutralizować
zapamiętaną szybkość: należy nacisnąć na przycisk 4lub
na pedał hamulca lub sprzęgła. Przywrócenie zapamiętanej prędkości
Po neutralizacji należy nacisnąć przy- cisk
4. Pojazd powróci do ostatniej
zapamiętanej szybkości.
Zmiana zapamiętanej prędkości
Aby zapamiętać prędkość większą
od poprzedniej: nacisnąć na przycisk 3;
zwolnić go w momencie
uzyskania wlaściwej szybkości.
Aby zapamiętać prędkość niższą od poprzedniej:
nacisnąć na przycisk 2;
zwolnić go w momencie
uzyskania wlaściwej szybkości.
Anulowanie zapamiętanej prędkości Ustawić pokrętło 1w pozycji OFF
lub wyłączyć zapłon.
WASZ 307 SW W SZCZEGÓŁACH 97
Nie używać regulatora
prędkości na śliskich lub
zatłoczonych drogach.

POMOC W PARKOWANIU TYŁEM
System ten składa się z czterech
czujników odległości, zainstalowany-
ch w zderzaku tylnym i specjalnego
głośniczka zainstalowanego na
desce rozdzielczej.
System wykrywa przeszkody (ludzi,
pojazdy, drzewa, barierki, chodnik... )
znajdujące się z tyłu, za samocho-dem. Uwaga:funkcja ta wyłącza się auto-
matycznie w przypadku holowania
przyczepy, lub zamontowania zesta-
wu do przewozu rowerów (pojazd
wyposażony w hak lub w zestaw do
przewozu rowerów homologowany
przez PEUGEOT). W okresie
zimowym należy zwracać szc-
zególną uwagę czy czujniki
odległości nie są pokryte warstwą
lodu lub śniegu. Włączenie
System włącza się w momencie
włączenia biegu wstecznego; bip
dźwiękowy oznacza włączenie sięsystemu. Informacja o odległości przekazywana
jest pod postacią sygnału dźwiękowe-
go, tym szybszego im mniejsza
odległość dzieli pojazd od przeszkody.
W momencie gdy odległość pomiędzy
"tyłem pojazdu a przeszkodą" jest
mniejsza niż 25 centymetrów sygnał
przerywany zamienia się w sygnał
ciągły.Wyłączenie
Włączyć bieg jałowy, sytem
wyłącza się.
WASZ 307 SW W SZCZEGÓŁACH
98

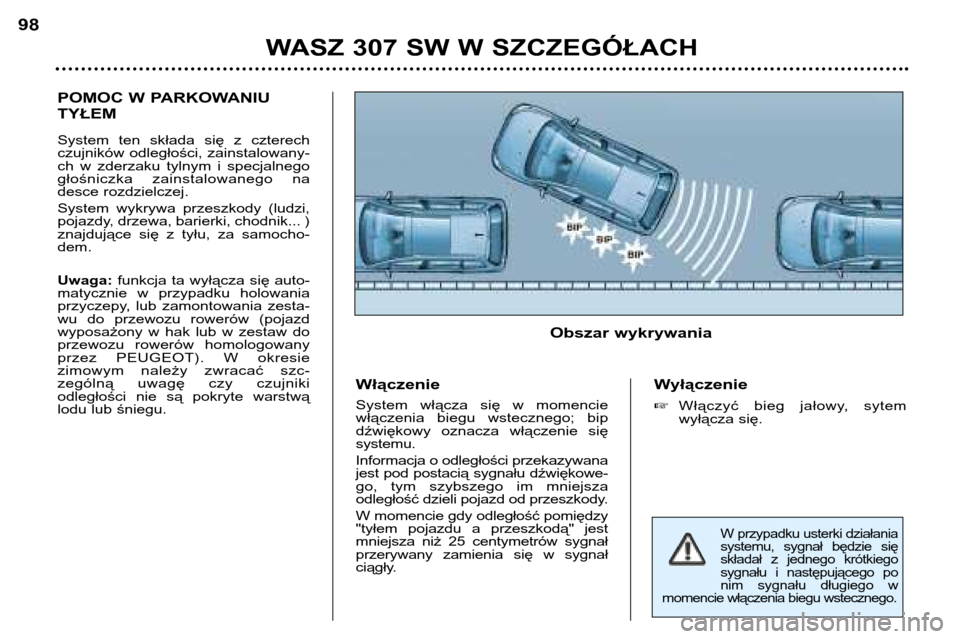

Obszar wykrywania
W przypadku usterki działania
systemu, sygnał będzie się
składał z jednego krótkiego
sygnału i następującego po
nim sygnału długiego w
momencie włączenia biegu wstecznego.

PODUSZKI POWIETRZNE
Poduszki powietrzne zostały
zaprojektowane tak, by
zoptymalizować bezpieczeństwo
osób w razie silnego zderzenia
czołowego; uzupełniają one
działanie pasów bezpieczeństwa,
wyposażonych w ograniczniknapięcia.
Podczas zderzenia, detektory
zderzeń wykrywają i analizują
gwałtowne hamowanie pojazdu: jeśli
próg wyzwalania zostanie osiągnięty,
poduszki napełniają się natychmiast
chroniąc tym samym pasażerówpojazdu.
Natychmiast po zderzeniu, gaz
zawarty w poduszce powietrznej
ulatnia się, dzięki czemu poduszka
nie przeszkadza w widoczności,
ani w ewentualnym wyjściu z samochodu.
Poduszki nie zadziałają przy
słabszych zderzeniach, kiedy to pasy
bezpieczeństwa dają
dostateczne zabezpieczenie; siła
uderzenia zależy od charakteru
przeszkody i prędkości pojazdu w
momencie kolizji.
Poduszki powietrzne funkcjonują
tylko przy włączonym zapłonie Uwaga: Gaz ulatniający się z
poduszki powietrznej może być lekko
drażniący. CZOŁOWE PODUSZKIPOWIETRZNE
Znajdują się w środku kierownicy dla
kierowcy i w desce rozdzielczej dla
pasażera. Działają równocześnie z
wyjątkiem, gdy poduszka pasażera
jest wyłączona.
Usterka w działaniu czołowej
poduszki powietrznej
W przypadku zapalenia się
kontrolki i pojawienia się
sygnału dźwiękowego orazkomunikatu "Usterka w
działaniu Poduszki powietrznej"
na ekranie wyświetlacza wielofunk-
cyjnego, należy skontaktować się z
ASO PEUGEOT w celu kontroli systemu. Wyłączenie poduszki
powietrznej pasażera*
Aby zapewnić bezpieczeństwo
Waszego dziecka, należy koniecz-
nie wyłączyć poduszkę powie-
trzną pasażera, gdy instalujecie
Państwo na przednim siedzeniu
fotelik dziecięcy, skierowany
tyłem do kierunku jazdy.
Wyłączyć zapłon, włożyć klucz
do wyłącznika poduszki powietrz-
nej pasażera 1, przekręcić go w
pozycję "OFF", a następnie
wyciągnąć go zachowującpozycję.
Kontrolka poduszki powietrznej
pasażera zapala się na czas wyłącze-
nia poduszki.
* Zależnie od kraju przeznaczenia.
WASZ 307 SW W SZCZEGÓŁACH 99

W pozycji "OFF", poduszka powie-
trzna pasażera nie otworzy się w
przypadku zderzenia.
Zaraz po zdemontowaniu fotelika
dziecięcego, należy przekręcić klucz
w przełączniku poduszki powietrznej
pasażera w pozycję "ON", włączając
tym samym poduszkę i zapewniając
bezpieczeństwo pasażera w przy-
padku zderzenia.
Kontrola działania
Kontrola działania poduszki powie-
trznej zapewniona jest przez kon-
trolkę, wraz z którą pojawia się
sygnał dźwiękowy i komunikat na
wyświetlaczu wielofunkcyjnym.
Przy włączonym zapłonie (2
położenie kluczyka), zapale-
nie się kontrolki i pojawienie
się sygnału dźwiękowego
oraz komunikatu "podusz-
ka powietrzna pasażera wyłączo-na" oznacza, iż poduszka powietrz-
na pasażera jest wyłączona (usta-
wienie przełącznika poduszki powie-
trznej w położeniu "OFF"). BOCZNE PODUSZKI
POWIETRZNE* I PODUSZKIKURTYNOWE*
Boczne poduszki powietrzne są zin-
tegrowane w oparciach foteli przedni-
ch od strony drzwi.
Poduszki powietrzne kurtynowe zin-
tegrowane są w słupkach i górnej
części kabiny pasażerskiej.
Poduszki te otwierają się tylko po
stronie, po której nastąpiło uderzenie.
Kontrola działania
Jest zapewniona przez kontrolkę,
której towarzyszy sygnał dźwiękowy
oraz komunikat na ekranie wielo-funkcyjnym.
W przypadku zapalenia się
tej kontrolki, włączenia
sygnału dźwiękowego i
pojawienia się komunikatu
"Usterka poduszki powie-
trznej" na ekranie wielofunkcyjnym,
należy niezwłocznie skontaktować
się z ASO PEUGEOT i poddać sys-
tem sprawdzeniu.
* Zależnie od kraju przeznaczenia.
WASZ 307 SW W SZCZEGÓŁACH
100

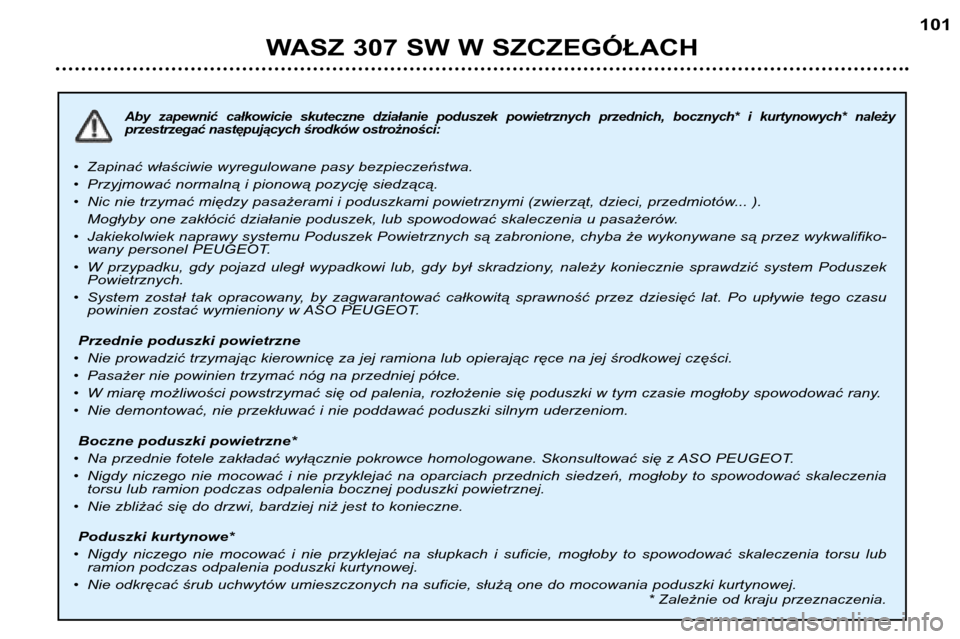

Aby zapewnić całkowicie skuteczne działanie poduszek powietrznych przednich, bocznych* i kurtynowych* należy
przestrzegać następujących środków ostrożności:
•Zapinać właściwie wyregulowane pasy bezpieczeństwa.
• Przyjmować normalną i pionową pozycję siedzącą.
• Nic nie trzymać między pasażerami i poduszkami powietrznymi (zwierząt, dzieci, przedmiotów... ).
Mogłyby one zakłócić działanie poduszek, lub spowodować skaleczenia u pasażerów.
• Jakiekolwiek naprawy systemu Poduszek Powietrznych są zabronione, chyba że wykonywane są przez wykwalifiko-
wany personel PEUGEOT.
• W przypadku, gdy pojazd uległ wypadkowi lub, gdy był skradziony, należy koniecznie sprawdzić system PoduszekPowietrznych.
• System został tak opracowany, by zagwarantować całkowitą sprawność przez dziesięć lat. Po upływie tego czasu
powinien zostać wymieniony w ASO PEUGEOT.
Przednie poduszki powietrzne
• Nie prowadzić trzymając kierownicę za jej ramiona lub opierając ręce na jej środkowej części.
• Pasażer nie powinien trzymać nóg na przedniej półce.
• W miarę możliwości powstrzymać się od palenia, rozłożenie się poduszki w tym czasie mogłoby spowodować rany.
• Nie demontować, nie przekłuwać i nie poddawać poduszki silnym uderzeniom.
Boczne poduszki powietrzne*
• Na przednie fotele zakładać wyłącznie pokrowce homologowane. Skonsultować się z ASO PEUGEOT.
• Nigdy niczego nie mocować i nie przyklejać na oparciach przednich siedzeń, mogłoby to spowodować skaleczenia
torsu lub ramion podczas odpalenia bocznej poduszki powietrznej.
• Nie zbliżać się do drzwi, bardziej niż jest to konieczne.
Poduszki kurtynowe*
• Nigdy niczego nie mocować i nie przyklejać na słupkach i suficie, mogłoby to spowodować skaleczenia torsu lub
ramion podczas odpalenia poduszki kurtynowej.
• Nie odkręcać śrub uchwytów umieszczonych na suficie, służą one do mocowania poduszki kurtynowej.
* Zależnie od kraju przeznaczenia.
WASZ 307 SW W SZCZEGÓŁACH 101

W pozycji "OFF", poduszka powie-
trzna pasażera nie otworzy się w
przypadku zderzenia.
Zaraz po zdemontowaniu fotelika
dziecięcego, należy przekręcić klucz
w przełączniku poduszki powietrznej
pasażera w pozycję "ON", włączając
tym samym poduszkę i zapewniając
bezpieczeństwo pasażera w przy-
padku zderzenia.
Kontrola działania
Kontrola działania poduszki powie-
trznej zapewniona jest przez kon-
trolkę, wraz z którą pojawia się
sygnał dźwiękowy i komunikat na
wyświetlaczu wielofunkcyjnym.
Przy włączonym zapłonie (2
położenie kluczyka), zapale-
nie się kontrolki i pojawienie
się sygnału dźwiękowego
oraz komunikatu "podusz-
ka powietrzna pasażera wyłączo-na" oznacza, iż poduszka powietrz-
na pasażera jest wyłączona (usta-
wienie przełącznika poduszki powie-
trznej w położeniu "OFF"). BOCZNE PODUSZKI
POWIETRZNE* I PODUSZKIKURTYNOWE*
Boczne poduszki powietrzne są zin-
tegrowane w oparciach foteli przedni-
ch od strony drzwi.
Poduszki powietrzne kurtynowe zin-
tegrowane są w słupkach i górnej
części kabiny pasażerskiej.
Poduszki te otwierają się tylko po
stronie, po której nastąpiło uderzenie.
Kontrola działania
Jest zapewniona przez kontrolkę,
której towarzyszy sygnał dźwiękowy
oraz komunikat na ekranie wielo-funkcyjnym.
W przypadku zapalenia się
tej kontrolki, włączenia
sygnału dźwiękowego i
pojawienia się komunikatu
"Usterka poduszki powie-
trznej" na ekranie wielofunkcyjnym,
należy niezwłocznie skontaktować
się z ASO PEUGEOT i poddać sys-
tem sprawdzeniu.
* Zależnie od kraju przeznaczenia.
WASZ 307 SW W SZCZEGÓŁACH
100

Aby zapewnić całkowicie skuteczne działanie poduszek powietrznych przednich, bocznych* i kurtynowych* należy
przestrzegać następujących środków ostrożności:
•Zapinać właściwie wyregulowane pasy bezpieczeństwa.
• Przyjmować normalną i pionową pozycję siedzącą.
• Nic nie trzymać między pasażerami i poduszkami powietrznymi (zwierząt, dzieci, przedmiotów... ).
Mogłyby one zakłócić działanie poduszek, lub spowodować skaleczenia u pasażerów.
• Jakiekolwiek naprawy systemu Poduszek Powietrznych są zabronione, chyba że wykonywane są przez wykwalifiko-
wany personel PEUGEOT.
• W przypadku, gdy pojazd uległ wypadkowi lub, gdy był skradziony, należy koniecznie sprawdzić system PoduszekPowietrznych.
• System został tak opracowany, by zagwarantować całkowitą sprawność przez dziesięć lat. Po upływie tego czasu
powinien zostać wymieniony w ASO PEUGEOT.
Przednie poduszki powietrzne
• Nie prowadzić trzymając kierownicę za jej ramiona lub opierając ręce na jej środkowej części.
• Pasażer nie powinien trzymać nóg na przedniej półce.
• W miarę możliwości powstrzymać się od palenia, rozłożenie się poduszki w tym czasie mogłoby spowodować rany.
• Nie demontować, nie przekłuwać i nie poddawać poduszki silnym uderzeniom.
Boczne poduszki powietrzne*
• Na przednie fotele zakładać wyłącznie pokrowce homologowane. Skonsultować się z ASO PEUGEOT.
• Nigdy niczego nie mocować i nie przyklejać na oparciach przednich siedzeń, mogłoby to spowodować skaleczenia
torsu lub ramion podczas odpalenia bocznej poduszki powietrznej.
• Nie zbliżać się do drzwi, bardziej niż jest to konieczne.
Poduszki kurtynowe*
• Nigdy niczego nie mocować i nie przyklejać na słupkach i suficie, mogłoby to spowodować skaleczenia torsu lub
ramion podczas odpalenia poduszki kurtynowej.
• Nie odkręcać śrub uchwytów umieszczonych na suficie, służą one do mocowania poduszki kurtynowej.
* Zależnie od kraju przeznaczenia.
WASZ 307 SW W SZCZEGÓŁACH 101

INFORMACJE PRAKTYCZNE
102

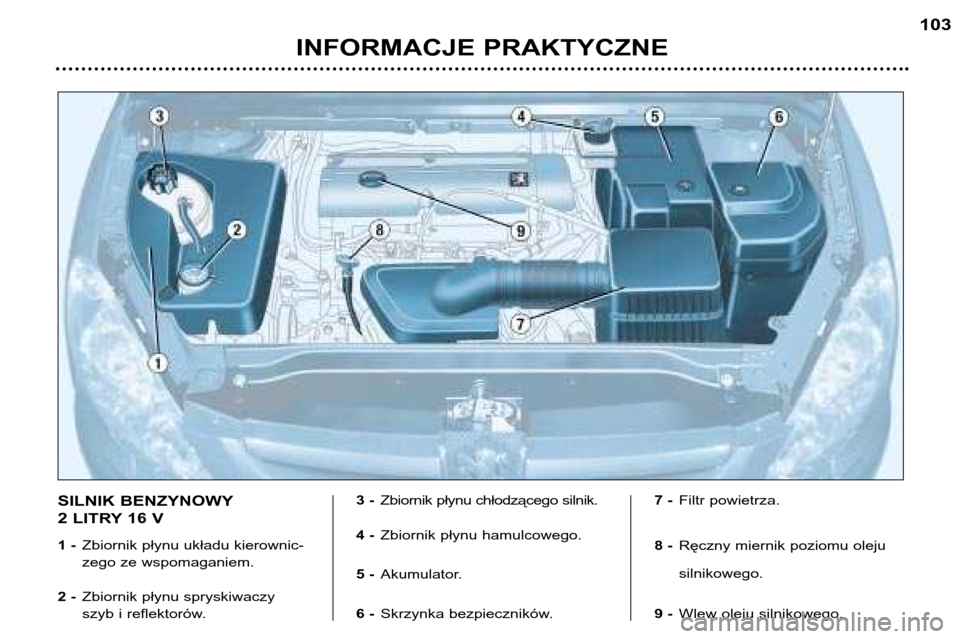

SILNIK BENZYNOWY
1,6 LITRA 16V
1 -
Zbiornik płynu układu kierownic-
zego ze wspomaganiem.
2 - Zbiornik spryskiwaczy szyb i
reflektorów. 3 -
Zbiornik płynu chłodzącego silnik.
4 - Wlew płynu hamulcowego.
5 - Akumulator.
6 - Skrzynka bezpieczników. 7 -
Filtr powietrza.
8 - Ręczny miernik poziomu oleju.
9 - Wlew oleju silnikowego.

INFORMACJE PRAKTYCZNE103

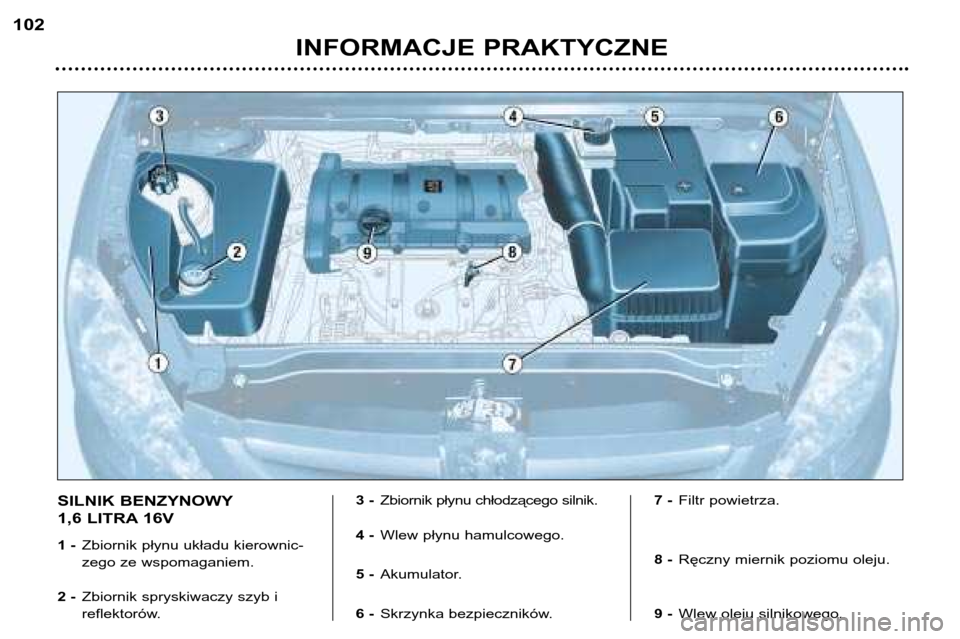

SILNIK BENZYNOWY
2 LITRY 16 V
1 -
Zbiornik płynu układu kierownic-
zego ze wspomaganiem.
2 - Zbiornik płynu spryskiwaczy
szyb i reflektorów. 3 -
Zbiornik płynu chłodzącego silnik.
4 - Zbiornik płynu hamulcowego.
5 - Akumulator.
6 - Skrzynka bezpieczników. 7 -
Filtr powietrza.
8 - Ręczny miernik poziomu oleju silnikowego.
9 - Wlew oleju silnikowego.
