Peugeot 307 SW 2002 Instrukcja Obsługi (in Polish)

KLUCZE
Klucze umożliwiają niezależne ope-
rowanie zamkiem przednich drzwi,
korka wlewu paliwa, zamkiem
schowka, umożliwia wyłączenie
poduszki powietrznej pasażera i
włączenie zapłonu.
Centralny zamek
Klucze umożliwiają jednoczesne zablo-
kowanie, super blokowanie lub odblo-
kowanie wszystkich drzwi oraz
pokrywy bagażnika, jak też złożenie irozłożenie lusterek zewnętrznych popr-
zez drzwi kierowcy.
Jeśli jedne z drzwi lub bagażnik nie są
zamknięte to zamek centralny nie
działa, kierowca zostaje o tym poinfor-
mowany sygnałem dźwiękowym podc-
zas zamykania za pomocą pilota.
Pilot zdalnego sterowania
umozliwia wykonywanie tych
samych operacji na odległość.Pilot zdalnego sterowania Zamykanie
Wciśnięcie przycisku
Aumożliwia
zablokowanie pojazdu.
Zablokowanie synalizowane jest
zaświeceniem kierunkowskazów na
czas około 2 sekund. Uwaga: Przytrzymanie wciśniętego
przycisku Apozwala, oprócz zablo-
kowania, również na automatyczne
zamknięcie szyb.
Pojazd wyposażony w super zamek Uwaga: włączenie super zamka
blokuje wszystkie dźwignie i klamki
zarówno wewnątrz, jak i z zewnątrzsamochodu. Wciśnięcie przycisku Aumożliwia
włączenie super zamka.
Włączenie super zamka sygnalizo-
wane jest zaświeceniem kierunkows-
kazów na czas ok. 2 sekund. Uwaga: długie wciśnięcie przycisku
A umożliwia, oprócz super blokady,
automatyczne zamknięcie szyb.
Drugie wciśnięcie przycisku Aw
ciągu pięciu sekund od włączenia
super zamka, zmienia tryb
zamknięcia na zwykłą blokadę.
Operacja ta jest sygnalizowana popr-
zez włączenie kierunkowskazów na
czas ok. 2 sekund. Odblokowanie
Wciśnięcie przycisku
Bumożliwia
odblokowanie pojazdu.
Operacja ta sygnalizowane jest popr-
zez szybkie miganie kierunkows-
kazów. Uwaga: jeżeli zamknięty samochód
został przez nieuwagę odblokowany,
ale przez 30 sekund żadne drzwi nie
zostały otwarte, pojazd zablokuje sięautomatycznie.
Lokalizowanie pojazdu
W celu zlokalizowania uprzednio
zablokowanego Państwa pojazdu na
parkingu należy : wcisnąć przycisk A, zapalają się
lampki sufitowe i migają kierun-
kowskazy przez kilka sekund.
WASZ 307 SW W SZCZEGÓŁACH
70

Poufna Karta Kodowa
Zawiera kod identyfikacyjny,
niezbędny podczas napraw wykony-
wanych w ASO PEUGEOT. Kod ten
jest przykryty paskiem folii, który
powinien zostać zdjęty jedynie w
razie potrzeby.
Kartę należy przechowywać w
pewnym i bezpiecznym miejscu,
nigdy w samochodzie.
Brzęczyk pozostawienia klucza
W przypadku pozostawienia klucza
w stacyjce i otwarcia drzwi kierowcy
pojawia siź sygnaĄ ostrzegawczy.Wymiana baterii w pilocie
zdalnego sterowania
Informacja "bateria rozładowana" jest
sygnalizowana przez sygnał
dźwiękowy i komunikat na ekraniewielofunkcyjnym
"Zużyta bateria
pilota zdalnego sterowania" .
Aby wymienić baterię, należy wykręcić
śrubkę, a następnie rozpiąć obudowę
za pomocą monety, na wysokości zac-
zepu (bateria CR 2016/3 volt).
Jeśli po wymianie baterii pilot nadal
nie jest aktywny, należy wykonać jego
ponowną inicjalizację.
Reinicjalizacja pilota zdalnego sterowania Wyłączyć zapłon.
Włączyć zapłon.
Nacisnąć natychmiast na przycisk A.
Wyłączyć zapłon i wyjąć klucz
ze stacyjki. Pilot zdalnego
sterowania jest znowu aktywny.
WASZ 307 SW W SZCZEGÓŁACH 71

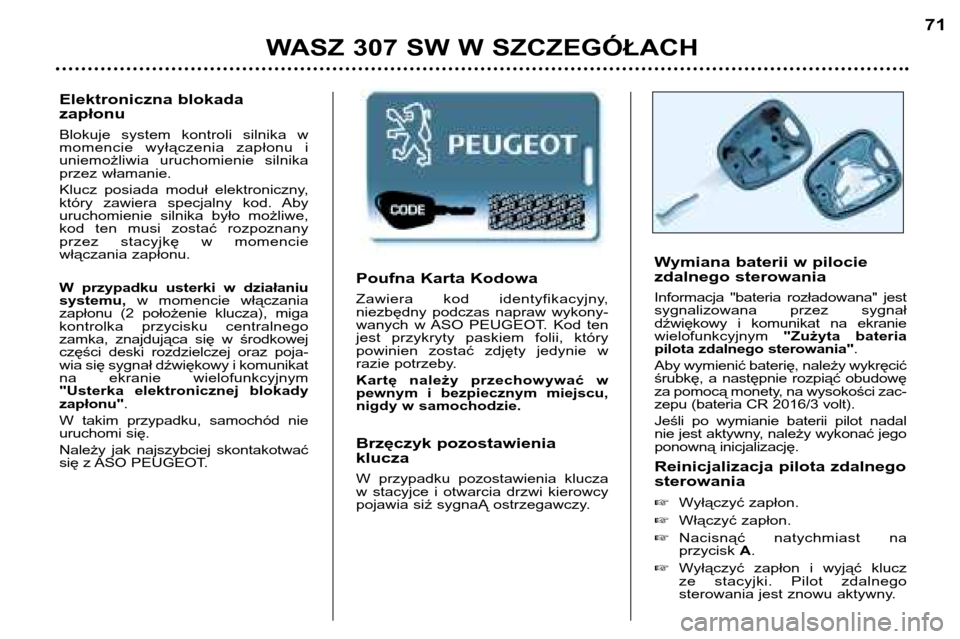

Elektroniczna blokada zapłonu
Blokuje system kontroli silnika w
momencie wyłączenia zapłonu i
uniemożliwia uruchomienie silnika
przez włamanie.
Klucz posiada moduł elektroniczny,
który zawiera specjalny kod. Aby
uruchomienie silnika było możliwe,
kod ten musi zostać rozpoznany
przez stacyjkę w momencie
włączania zapłonu.
W przypadku usterki w działaniu systemu,
w momencie włączania
zapłonu (2 położenie klucza), miga
kontrolka przycisku centralnego
zamka, znajdująca się w środkowej
części deski rozdzielczej oraz poja-
wia się sygnał dźwiękowy i komunikat
na ekranie wielofunkcyjnym
"Usterka elektronicznej blokadyzapłonu" .
W takim przypadku, samochód nie
uruchomi się.
Należy jak najszybciej skontakotwać
się z ASO PEUGEOT.

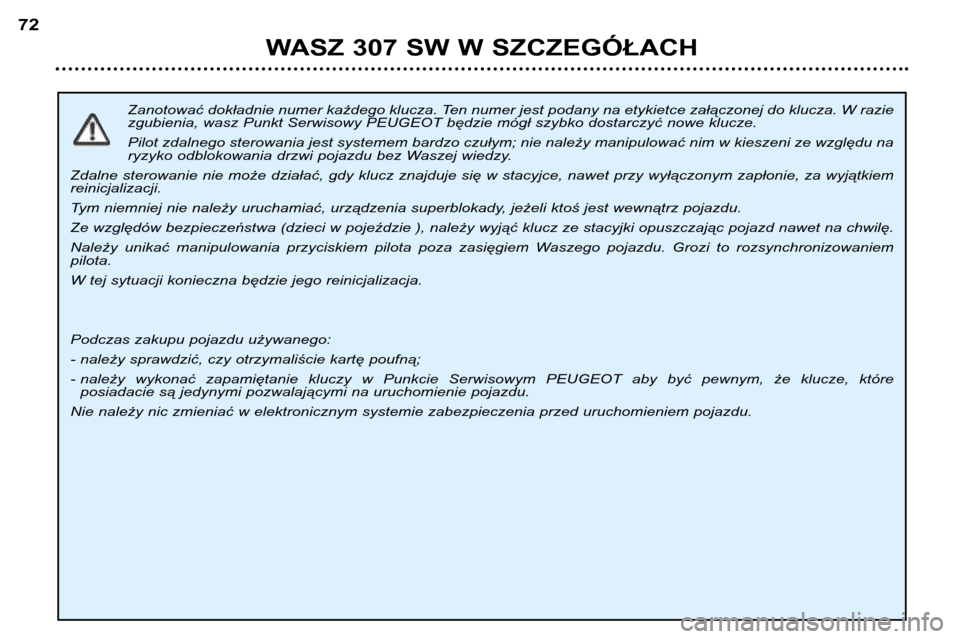

Zanotować dokładnie numer każdego klucza. Ten numer jest podany na etykietce załączonej do klucza. W razie
zgubienia, wasz Punkt Serwisowy PEUGEOT będzie mógł szybko dostarczyć nowe klucze. Pilot zdalnego sterowania jest systemem bardzo czułym; nie należy manipulować nim w kieszeni ze względu na
ryzyko odblokowania drzwi pojazdu bez Waszej wiedzy.
Zdalne sterowanie nie może działać, gdy klucz znajduje się w stacyjce, nawet przy wyłączonym zapłonie, za wyjątkiemreinicjalizacji.
Tym niemniej nie należy uruchamiać, urządzenia superblokady, jeżeli ktoś jest wewnątrz pojazdu.
Ze względów bezpieczeństwa (dzieci w pojeździe ), należy wyjąć klucz ze stacyjki opuszczając pojazd nawet na chwilę.
Należy unikać manipulowania przyciskiem pilota poza zasięgiem Waszego pojazdu. Grozi to rozsynchronizowaniem pilota.
W tej sytuacji konieczna będzie jego reinicjalizacja.
Podczas zakupu pojazdu używanego:
- należy sprawdzić, czy otrzymaliście kartę poufną;
- należy wykonać zapamiętanie kluczy w Punkcie Serwisowym PEUGEOT aby być pewnym, że klucze, które posiadacie są jedynymi pozwalającymi na uruchomienie pojazdu.
Nie należy nic zmieniać w elektronicznym systemie zabezpieczenia przed uruchomieniem pojazdu.
WASZ 307 SW W SZCZEGÓŁACH
72

Poufna Karta Kodowa
Zawiera kod identyfikacyjny,
niezbędny podczas napraw wykony-
wanych w ASO PEUGEOT. Kod ten
jest przykryty paskiem folii, który
powinien zostać zdjęty jedynie w
razie potrzeby.
Kartę należy przechowywać w
pewnym i bezpiecznym miejscu,
nigdy w samochodzie.
Brzęczyk pozostawienia klucza
W przypadku pozostawienia klucza
w stacyjce i otwarcia drzwi kierowcy
pojawia siź sygnaĄ ostrzegawczy.Wymiana baterii w pilocie
zdalnego sterowania
Informacja "bateria rozładowana" jest
sygnalizowana przez sygnał
dźwiękowy i komunikat na ekraniewielofunkcyjnym
"Zużyta bateria
pilota zdalnego sterowania" .
Aby wymienić baterię, należy wykręcić
śrubkę, a następnie rozpiąć obudowę
za pomocą monety, na wysokości zac-
zepu (bateria CR 2016/3 volt).
Jeśli po wymianie baterii pilot nadal
nie jest aktywny, należy wykonać jego
ponowną inicjalizację.
Reinicjalizacja pilota zdalnego sterowania Wyłączyć zapłon.
Włączyć zapłon.
Nacisnąć natychmiast na przycisk A.
Wyłączyć zapłon i wyjąć klucz
ze stacyjki. Pilot zdalnego
sterowania jest znowu aktywny.
WASZ 307 SW W SZCZEGÓŁACH 71
Elektroniczna blokada zapłonu
Blokuje system kontroli silnika w
momencie wyłączenia zapłonu i
uniemożliwia uruchomienie silnika
przez włamanie.
Klucz posiada moduł elektroniczny,
który zawiera specjalny kod. Aby
uruchomienie silnika było możliwe,
kod ten musi zostać rozpoznany
przez stacyjkę w momencie
włączania zapłonu.
W przypadku usterki w działaniu systemu,
w momencie włączania
zapłonu (2 położenie klucza), miga
kontrolka przycisku centralnego
zamka, znajdująca się w środkowej
części deski rozdzielczej oraz poja-
wia się sygnał dźwiękowy i komunikat
na ekranie wielofunkcyjnym
"Usterka elektronicznej blokadyzapłonu" .
W takim przypadku, samochód nie
uruchomi się.
Należy jak najszybciej skontakotwać
się z ASO PEUGEOT.

Zanotować dokładnie numer każdego klucza. Ten numer jest podany na etykietce załączonej do klucza. W razie
zgubienia, wasz Punkt Serwisowy PEUGEOT będzie mógł szybko dostarczyć nowe klucze. Pilot zdalnego sterowania jest systemem bardzo czułym; nie należy manipulować nim w kieszeni ze względu na
ryzyko odblokowania drzwi pojazdu bez Waszej wiedzy.
Zdalne sterowanie nie może działać, gdy klucz znajduje się w stacyjce, nawet przy wyłączonym zapłonie, za wyjątkiemreinicjalizacji.
Tym niemniej nie należy uruchamiać, urządzenia superblokady, jeżeli ktoś jest wewnątrz pojazdu.
Ze względów bezpieczeństwa (dzieci w pojeździe ), należy wyjąć klucz ze stacyjki opuszczając pojazd nawet na chwilę.
Należy unikać manipulowania przyciskiem pilota poza zasięgiem Waszego pojazdu. Grozi to rozsynchronizowaniem pilota.
W tej sytuacji konieczna będzie jego reinicjalizacja.
Podczas zakupu pojazdu używanego:
- należy sprawdzić, czy otrzymaliście kartę poufną;
- należy wykonać zapamiętanie kluczy w Punkcie Serwisowym PEUGEOT aby być pewnym, że klucze, które posiadacie są jedynymi pozwalającymi na uruchomienie pojazdu.
Nie należy nic zmieniać w elektronicznym systemie zabezpieczenia przed uruchomieniem pojazdu.
WASZ 307 SW W SZCZEGÓŁACH
72

ALARM
Zawiera w sobie dwa typy zabezpiec-
zenia : –perymetryczny , który reaguje na
otwarte drzwi, pokrywę
bagażnika lub pokrywę silnika,
– objętościowy, który reaguje na
zmiany objętości w kabinie
pasażerskiej (zbita szyba lub
ruch wewnątrz pojazdu).
Włączenie Wyłączyć zapłon i wysiąść z samochodu.
Włączyć alarm w ciągu pięciu
minut od opuszczenia pojazdu,
poprzez zwykłe zablokowanie
drzwi lub przy użyciu super
zamka za pomocą pilota zdalne-
go sterowania (kontrolka przycis-ku Amiga co sekundę).
Uwaga : jeśli chcecie Państwo
zamknąć Wasz pojazd nie włączając
przy tym alarmu, należy zamknąć
drzwi wkładając klucz do zamka i
przekręcając go. W momencie włączenia alarmu
włącza się syrena i migają światła
kierunkowskazów przez około 30sekund.
Po wyłączeniu alarmu jest on znów
aktywny.
Uwaga :
jeśli alarm włącza się dzie-
sięć razy pod rząd, przy jedenastym
razie przestaje być aktywny.
Uwaga : jeśli kontrolka przycisku A
miga szybkimi impulsami to oznacza,
że alarm włączył się podczas
Państwa nieobecności.
Wyłączenie
Odblokować pojazd przy użyciu kluc-
za z pilotem zdalnego sterowania
(kontrolka przycisku Agaśnie).
Uwaga : jeśli alarm włączył się podc-
zas Państwa nieobecności szybkie
miganie kontrolki ustanie wraz z
włączeniem zapłonu.
Włączenie alarmu perymetrycznego
Jeśli chcecie Państwo na czas
Waszej nieobecności pozostawić
otwartą szybę lub pozostawiacie w
pojeździe zwierzę, należy wykorzys-
tać zabezpieczenie perymetryczne. Wyłączyć zapłon.
Przed upływem 10 sekund wcisnąć przycisk Aaż do zapalenia się kon-
trolki.
Wysiąść z samochodu.
Włączyć alarm poprzez zwykłą
blokadę lub poprzez super
zamek, za pomocą pilota zdalne-
go sterowania (kontrolka przycis-ku Amiga co sekundę).
Uwaga : w przypadku, gdy alarm jest
włączony, a pilot nie działa : odblokować drzwi przy pomocy
klucza i otworzyć je. Alarm
włącza się.
włączyć zapłon w ciągu
10 sekund. Alarm wyłącza się.
Usterka działania
Po włączaniu zapłonu, zapalenie
kontrolki przycisku Ana 10 sekund
oznacza nieprawidłowe podłączenie
syreny.
Należy natychmiast skontaktować
się z ASO PEUGEOT w celu weryfi-
kacji systemu.
Włączenie automatyczne*
Alarm włącza się automatycznie
dwie minuty po zamknięciu ostatnich
drzwi lub bagażnika.
Aby uniknąć przypadkowego włącze-
nia alarmu po otwarciu drzwi lub
bagażnika, należy koniecznie
nacisnąć wcześniej przycisk odblo-
kowania w pilocie zdalnego sterowa-nia.
* Zależnie od kraju przeznaczenia.
WASZ 307 SW W SZCZEGÓŁACH 73

DRZWI
Otwieranie drzwi od zewnątrz
Otwieranie drzwi od wewnątrz
Klamki przednich drzwi umożliwiają
całkowite odblokowanie pojazdu.
Natomiast klamki drzwi tylnych
odblokowują jedynie drzwi, na który-
ch się znajdują. Uwaga:klamki i zamki drzwi są
zablokowaneprzy włączonym super zamku. Blokowanie / Odblokowanie
od wewnątrz
Wcisnąć przycisk
A.
Wciśnięcie tego przycisku umożliwia
blokowanie i odblokowanie drzwi ibagażnika. Uwaga: jeśli pojazd został
zablokowany przy użyciu super
zamka, przycisk Ajest nieaktywny.
W takim przypadku, aby odblokować
drzwi, należy użyć pilota zdalnegosterowania.
Komunikat "otwarte drzwi"
Przy pracującym silniku lub
pojeździe znajdującym się w
ruchu, gdy jeśli któreś z drzwi są
niedomknięte, kierowca jest
informowany o tym poprzez miganie
kontrolki centralnego alertu
"STOP" oraz włączenie sygnału
dźwiekowego i wyświetlenie, przez
kilka sekund, rysunku danych drzwi
na ekranie wielofunkcyjnym. Bezpieczeństwo dzieci
Funkcja uniemożliwia otworzenie
drzwi tylnych od wewnątrz.
Obrócić pokrętło o jedną czwartą
obrotu przy pomocy kluczazapłonu.
WASZ 307 SW W SZCZEGÓŁACH
74

BAGAŻNIK
Jednoczesne zablokowanie i
odblokowanie drzwi i pokrywybagażnika
Zamykanie i otwieranie pokrywy
bagażnika sterowane jest pilotem
zdalnego sterowania lub zamkiem
drzwi kierowcy.
Aby otworzyć, pociągnąć za klamkę Ai unieść pokrywę bagażnika.
Uwaga: pokrywa bagażnika blokuje
się automatycznie w trakcie jazdy, po
przekroczeniu prędkości 10 km/h i
odblokowuje w momencie otwarciadrzwi.
Alert "bagażnik otwarty"
Przy pracującym silniku lub podczas
jazdy, jeśli pokrywa bagażnika jest
otwarta lub źle zamknięta, miga kon-
trolka centralnego alertu "STOP",
włącza się sygnał dźwiękowy, a na
ekranie wielofunkcyjnym, na kilka
sekund, pojawia się komunikat. Dźwignia awaryjna
W przypadku awarii centralnego
zamka umożliwia otwarciebagażnika.
- Złożyć oparcia siedzenia tylnego,
w celu uzyskania dostępu do
zamka od wewnątrz bagażnika,
- Aby odblokować bagażnik, wsunąć mały śrubokręt w otwór zamka A. DACH PANORAMICZNY
Posiadacie Państwo dach z barwionego
szkła, wyposażony w elektryczną
zasłonę. Wpływa to korzystnie na
oświetlenie pojazdu, widoczność oraz
komfort termiczny w kabinie.
W celu otwarcia dachu:
nacisnąć na
część Aprzełącznika.
W celu zamknięcia dachu: nacisnąć
na część Bprzełącznika.
Otwieranie reczne: nacisnąć przełącz-
nik nie pokonując punktu oporu;
zasłona zatrzymuje się z chwilą zwol-
nienia przycisku.
Otwieranie automatyczne: nacisnąć
przełącznik pokonując punktu oporu;
jedno wciśnięcie całkowicie otwiera lub
zamyka zasłonę. Ponowne wciśnięcie
przełącznika powoduje zatrzymanie
zasłony.
System przeciwzaciskowy
Gdy w czasie podnoszenia szyby,
napotka ona opór (przeszkodę), natych-
miast się zatrzymuje i lekko opuszcza.
WASZ 307 SW W SZCZEGÓŁACH 75

OTWIERANIE POKRYWY SILNIKA
Wewnątrz:popchnąć dźwigienkę,
znajdującą się po lewej stronie pod
tablicą rozdzielczą.
Na zewnątrz: unieść zaczep i pod-
nieść pokrywę.
Podpórka pokrywy silnika
Zaczepić podpórkę, aby utrzymać
pokrywę silnika w pozycji otwartej.
Przed zamknięciem pokrywy,
umieścić podpórkę w jej gnieździe.
W celu zamknięcia
Opuścić pokrywę silnika i puścić ją
pod koniec opuszczania. Sprawdzić
prawidłowe zatrzaśnięcie.
Komunikat "otwarta pokrywa silnika"
Przy pracującym silniku lub pojeźd-
zie znajdującym się w ruchu, gdy
pokrywa silnika jest niedomknięta, kierowca jest informowany o tym
poprzez miganie kontrolki centralne-
go alertu
"STOP"oraz włączenie
sygnału dźwiekowego i wyświetlenie
rysunku na ekranie wielofunkcyjnym.
NAPEŁNIANIE ZBIORNIKA
PALIWA
Minimalny poziom paliwa
Gdy w zbiorniku znajduje
się minimalna ilość paliwa,
zapala się kontrolka.
Pozostały zasięg
wynosi ok. 50 km.
Miganie kontrolki sygnalizuje usterkę
wskaźnika poziomu paliwa.
Należy skonsultować się z ASO
PEUGEOT.
Napełnianie zbiornika paliwa musi
być wykonywane przy wyłączonym
silniku .
Otworzyć klapkę wlewu paliwa.
Włożyć klucz, następnie obrócić
go w lewo.
Zdjąć korek wlewu paliwa i zac-
zepić go po wewnętrznej stronie
klapki wlewu paliwa.
Na etykietce przyklejonej po
wewnętrznej stronie klapki wlewu
paliwa, wskazany jest typ paliwa,
którego należy używać.
Podczas napełniania zbiornika, nie
należy dolewać paliwa po trzecim
odcięciu zasilania z dystrybutora.
Mogłoby to spowodować niepra-
widłowości działania Waszego pojaz-du.
Pojemność zbiornika paliwa
wynosi około 60 litrów. Po napełnieniu zbiornika,
dokręcić korek i zamknąć klapkę.
WASZ 307 SW W SZCZEGÓŁACH
76

PRZEŁĄCZNIK OŚWIETLENIA
Światła przednie i tylne
Wybór dokonywany jest przez obrót pierścienia A.
Światła zgaszone
Światła pozycyjne Światła mijania /
Światła długie Automatyczne
włączanie świateł Zmiana - światła mijania /
światła drogowe
Pociągnąć dźwignię przełącznika do
końca, w kierunku do siebie. Uwaga:
Po wyłączeniu zapłonu i
otwarciu drzwi kierowcy, włączy się
sygnał informujący o pozostawieniu
zapalonych świateł.
Przednie reflektory przeciwmgielne
i tylne światło przeciwmgielne
Wybór odbywa się przez obrócenie pierścienia do przodu, aby włączyć i do
tyłu, aby je wyłączyć. Aktualny stan jest
potwierdzony zapaleniem się kontrolki
w zestawie wskaźników.
Pojazdy wyposażone w światło
przeciwmgielne tylne (pierścień B)
Światło przeciwmgielne tylne
Działa wraz ze światłami mijania i
światłami drogowymi.
Pojazdy wyposażone w światła
przeciwmgielne przednie i światło
przeciwmgielne tylne (pierścień C) Przednie reflektory prze-
ciwmgielne (pojedynczy
obrót pierścienia do przo-du).
Działają razem ze światłami
pozycyjnymi oraz mijania. Reflektory przeciwm-
gielne przednie i
światło przeciwmgiel-
ne tylne (podwójny
obrót pierścienia do
przodu).
Światła te działają przy włączonych
światłach pozycyjnych, mijania idługich. Uwaga: aby wyłączyć światło
przeciwmgielne tylne i światła
przeciwmgielne przednie, obrócić
pierścień dwukrotnie do tyłu. Kierunkowskazy
Lewy: do dołu.
Prawy: do góry.
WASZ 307 SW W SZCZEGÓŁACH 77
Przy dobrej widoczności,
podczas deszczu, w dzień
lub w nocy, zapalone tylne
światło przeciwmgielne jest
oślepiające i jego używa-
nie jest zabronione.
Koniecznie należy pamiętać o
jego wyłączaniu, gdy jest ono jużniepotrzebne.
