Page 221 of 400

219
6
Biztonság
308_hu_Chap06_securite_ed02-2013

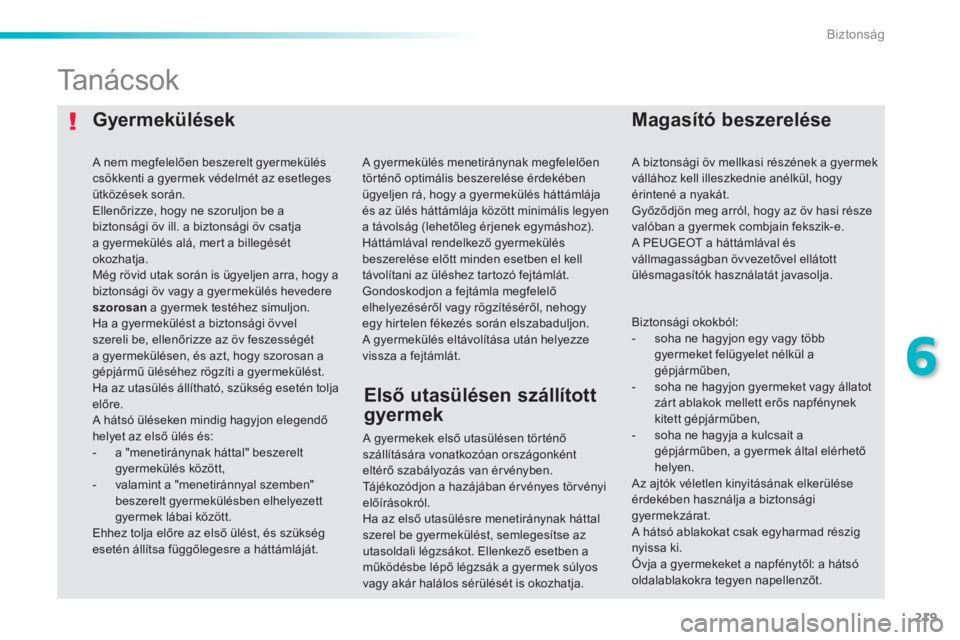

Gyermekülések Magasító beszerelése
Ta n á c s o k
A gyermekek első utasülésen történő szállítására vonatkozóan országonként eltérő szabályozás van érvényben. Tájékozódjon a hazájában érvényes törvényi előírásokról. Ha az első utasülésre menetiránynak háttal
szerel be gyermekülést, semlegesítse az utasoldali légzsákot. Ellenkező esetben a működésbe lépő légzsák a gyermek súlyos vagy akár halálos sérülését is okozhatja.
A gyermekülés menetiránynak megfelelően történő optimális beszerelése érdekében ügyeljen rá, hogy a gyermekülés háttámlája és az ülés háttámlája között minimális legyen a távolság (lehetőleg érjenek egymáshoz). Háttámlával rendelkező gyermekülés beszerelése előtt minden esetben el kell távolítani az üléshez tartozó fejtámlát. Gondoskodjon a fejtámla megfelelő elhelyezéséről vagy rögzítéséről, nehogy egy hirtelen fékezés során elszabaduljon. A gyermekülés eltávolítása után helyezze vissza a fejtámlát.
A nem megfelelően beszerelt gyermekülés csökkenti a gyermek védelmét az esetleges ütközések során. Ellenőrizze, hogy ne szoruljon be a biztonsági öv ill. a biztonsági öv csatja a gyermekülés alá, mert a billegését okozhatja. Még rövid utak során is ügyeljen arra, hogy a biztonsági öv vagy a gyermekülés hevedere szorosan a gyermek testéhez simuljon. Ha a gyermekülést a biztonsági övvel szereli be, ellenőrizze az öv feszességét a gyermekülésen, és azt, hogy szorosan a gépjármű üléséhez rögzíti a gyermekülést. Ha az utasülés állítható, szükség esetén tolja előre. A hátsó üléseken mindig hagyjon elegendő helyet az első ülés és: - a "menetiránynak háttal" beszerelt gyermekülés között, - valamint a "menetiránnyal szemben" beszerelt gyermekülésben elhelyezett gyermek lábai között. Ehhez tolja előre az első ülést, és szükség esetén állítsa függőlegesre a háttámláját.
Első utasülésen szállított
gyermek
A biztonsági öv mellkasi részének a gyermek vállához kell illeszkednie anélkül, hogy érintené a nyakát. Győződjön meg arról, hogy az öv hasi része valóban a gyermek combjain fekszik-e. A PEUGEOT a háttámlával és vállmagasságban övvezetővel ellátott ülésmagasítók használatát javasolja.
Biztonsági okokból: - soha ne hagyjon egy vagy több gyermeket felügyelet nélkül a gépjárműben, - soha ne hagyjon gyermeket vagy állatot zárt ablakok mellett erős napfénynek kitett gépjárműben, - soha ne hagyja a kulcsait a gépjárműben, a gyermek által elérhető helyen. Az ajtók véletlen kinyitásának elkerülése érdekében használja a biztonsági gyermekzárat. A hátsó ablakokat csak egyharmad részig
nyissa ki. Óvja a gyermekeket a napfénytől: a hátsó oldalablakokra tegyen napellenzőt.
Page 222 of 400

220
Biztonság
308_hu_Chap06_securite_ed02-2013

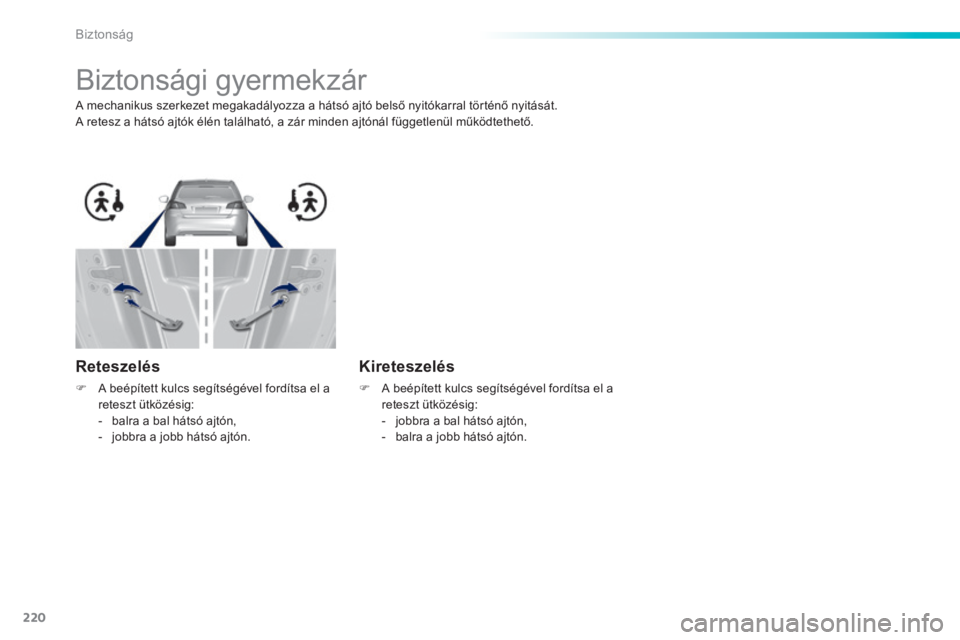

Biztonsági gyermekzár
A mechanikus szerkezet megakadályozza a hátsó ajtó belső nyitókarral történő nyitását. A retesz a hátsó ajtók élén található, a zár minden ajtónál függetlenül működtethető.
Reteszelés
A beépített kulcs segítségével fordítsa el a reteszt ütközésig: - balra a bal hátsó ajtón, - jobbra a jobb hátsó ajtón.
Kireteszelés
A beépített kulcs segítségével fordítsa el a reteszt ütközésig: - jobbra a bal hátsó ajtón, - balra a jobb hátsó ajtón.
Page 223 of 400

221
7
Gyakorlati tudnivalók
308_hu_Chap07_info pratiques_ed02-2013
A készlet a csomagtartó padlólemeze alatti tárolóelemben található.
A kompresszorból és tömítőanyag-patronból álló komplett rendszer a gumiabroncs ideiglenes javítását teszi lehetővé, amíg a legközelebbi műhelyig el nem jut. A gumiabroncs futófelüleletén vagy peremén keletkező és a gumiabroncs sérülését okozó legtöbb lyuk javítására alkalmas.

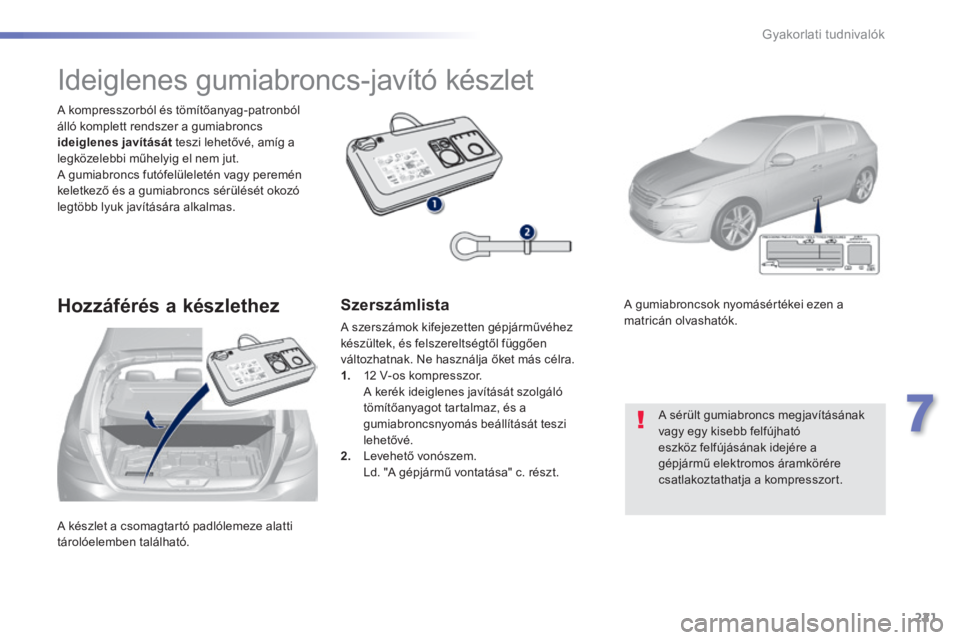

Ideiglenes gumiabroncs-javító készlet
Hozzáférés a készlethez Szerszámlista
A szerszámok kifejezetten gépjárművéhez készültek, és felszereltségtől függően változhatnak. Ne használja őket más célra. 1. 12 V-os kompresszor. A kerék ideiglenes javítását szolgáló tömítőanyagot tartalmaz, és a gumiabroncsnyomás beállítását teszi lehetővé. 2. Levehető vonószem. Ld. "A gépjármű vontatása" c. részt.
A gumiabroncsok nyomásértékei ezen a matricán olvashatók.
A sérült gumiabroncs megjavításának vagy egy kisebb felfújható eszköz felfújásának idejére a gépjármű elektromos áramkörére csatlakoztathatja a kompresszort.
Page 224 of 400

222
Gyakorlati tudnivalók
308_hu_Chap07_info pratiques_ed02-2013

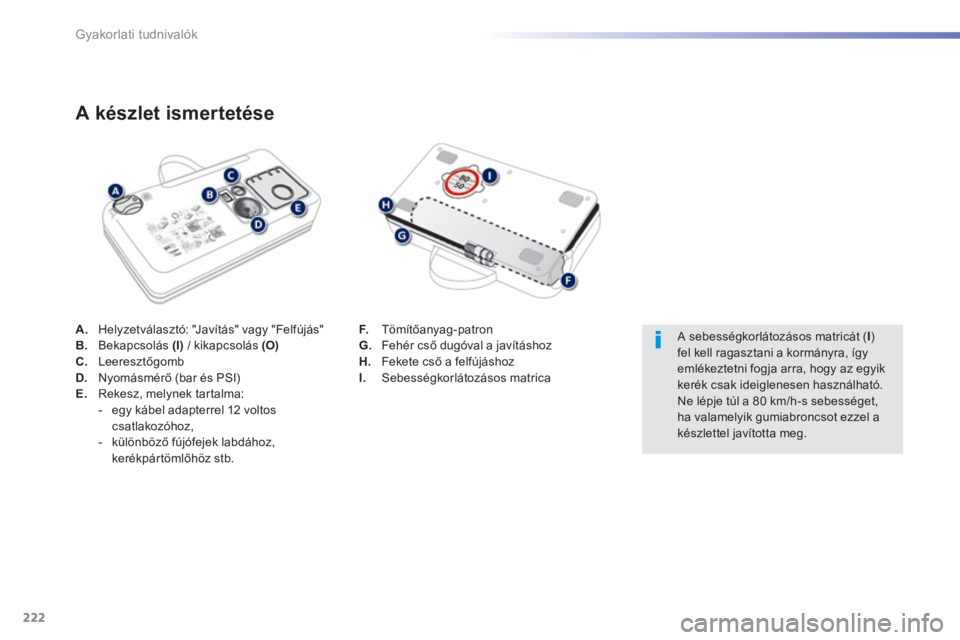

A. Helyzetválasztó: "Javítás" vagy "Felfújás" B. Bekapcsolás (I) / kikapcsolás (O)C. Leeresztőgomb D. Nyomásmérő (bar és PSI) E. Rekesz, melynek tartalma: - egy kábel adapterrel 12 voltos csatlakozóhoz, - különböző fújófejek labdához, kerékpártömlőhöz stb.
A készlet ismertetése
F. Tömítőanyag-patron G. Fehér cső dugóval a javításhoz H. Fekete cső a felfújáshoz I. Sebességkorlátozásos matrica
A sebességkorlátozásos matricát ( I ) fel kell ragasztani a kormányra, így emlékeztetni fogja arra, hogy az egyik kerék csak ideiglenesen használható. Ne lépje túl a 80 km/h-s sebességet, ha valamelyik gumiabroncsot ezzel a
készlettel javította meg.
Page 225 of 400

223
7
Gyakorlati tudnivalók
308_hu_Chap07_info pratiques_ed02-2013

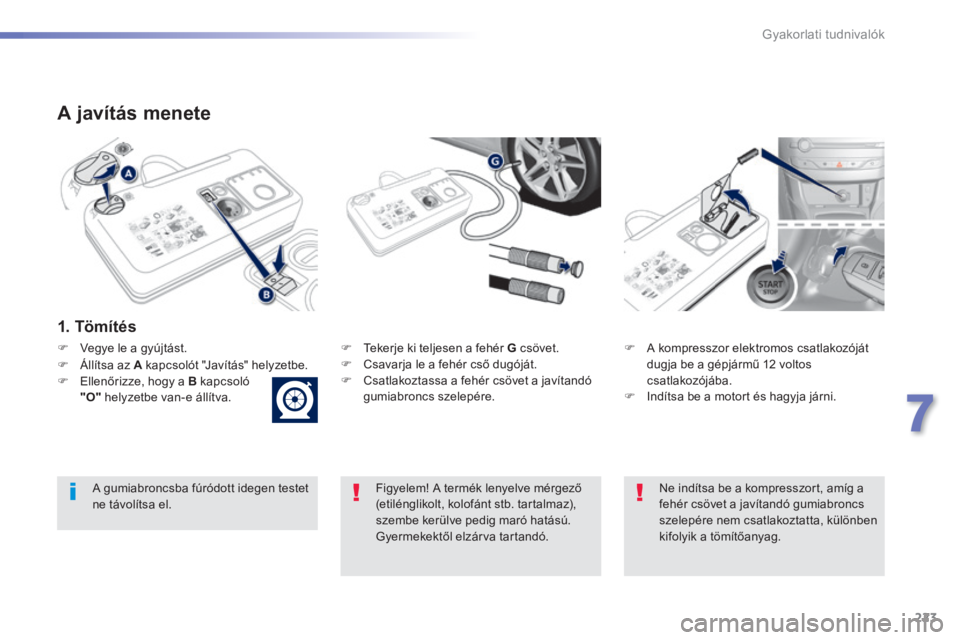

A javítás menete
1. Tömítés
Tekerje ki teljesen a fehér G csövet. Csavarja le a fehér cső dugóját. Csatlakoztassa a fehér csövet a javítandó gumiabroncs szelepére.
A kompresszor elektromos csatlakozóját dugja be a gépjármű 12 voltos csatlakozójába. Indítsa be a motort és hagyja járni.
Figyelem! A termék lenyelve mérgező (etilénglikolt, kolofánt stb. tartalmaz), szembe kerülve pedig maró hatású. Gyermekektől elzárva tartandó.
A gumiabroncsba fúródott idegen testet ne távolítsa el.
Ne indítsa be a kompresszort, amíg a fehér csövet a javítandó gumiabroncs szelepére nem csatlakoztatta, különben kifolyik a tömítőanyag.
Vegye le a gyújtást.
Állítsa az A kapcsolót "Javítás" helyzetbe. Ellenőrizze, hogy a B kapcsoló "O" helyzetbe van-e állítva.
Page 226 of 400

224
Gyakorlati tudnivalók
308_hu_Chap07_info pratiques_ed02-2013

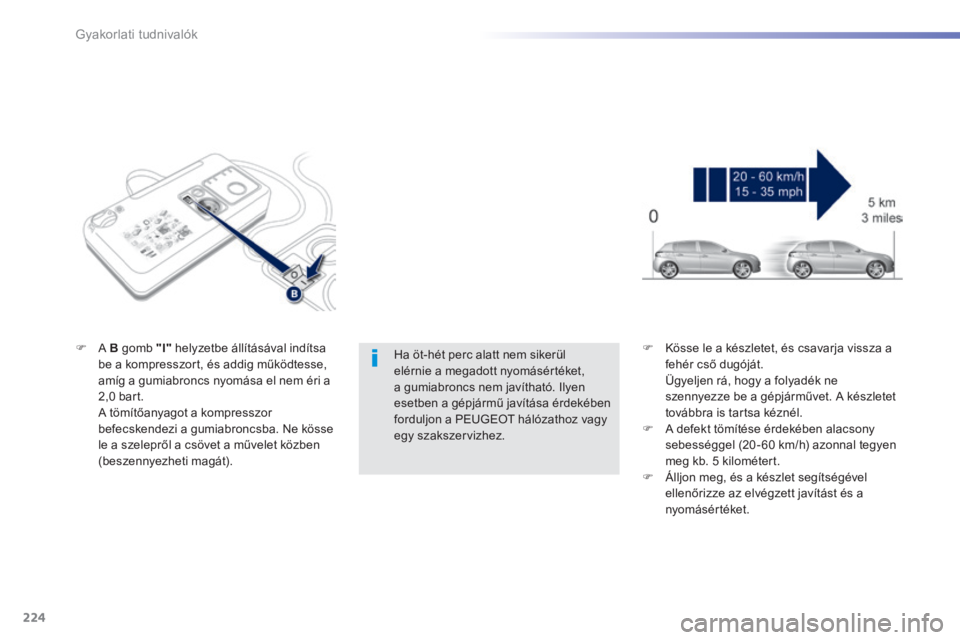

Ha öt-hét perc alatt nem sikerül elérnie a megadott nyomásértéket, a gumiabroncs nem javítható. Ilyen esetben a gépjármű javítása érdekében forduljon a PEUGEOT hálózathoz vagy e g y s z a k s z e r v i z h e z .
A B gomb "I" helyzetbe állításával indítsa be a kompresszort, és addig működtesse, amíg a gumiabroncs nyomása el nem éri a 2,0 bart. A tömítőanyagot a kompresszor befecskendezi a gumiabroncsba. Ne kösse
le a szelepről a csövet a művelet közben (beszennyezheti magát).
Kösse le a készletet, és csavarja vissza a fehér cső dugóját. Ügyeljen rá, hogy a folyadék ne szennyezze be a gépjárművet. A készletet továbbra is tartsa kéznél. A defekt tömítése érdekében alacsony
sebességgel (20 - 60 km/h) azonnal tegyen meg kb. 5 kilométert. Álljon meg, és a készlet segítségével ellenőrizze az elvégzett javítást és a nyomásértéket.
Page 227 of 400

225
7
Gyakorlati tudnivalók
308_hu_Chap07_info pratiques_ed02-2013

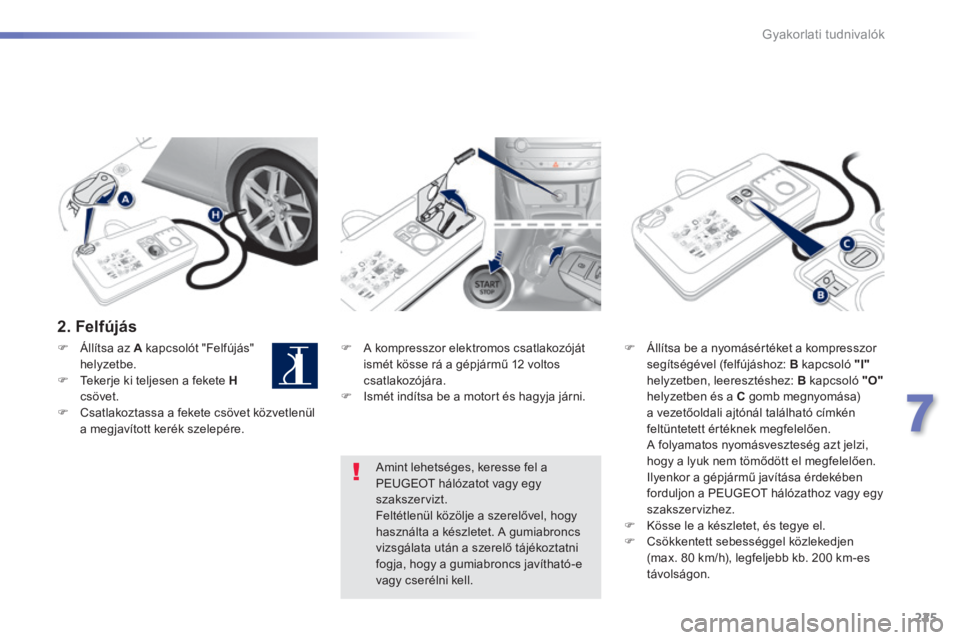

2 . F e l f ú j á s
A kompresszor elektromos csatlakozóját ismét kösse rá a gépjármű 12 voltos csatlakozójára. Ismét indítsa be a motort és hagyja járni.
Állítsa be a nyomásértéket a kompresszor segítségével (felfújáshoz: B kapcsoló "I"helyzetben, leeresztéshez: B kapcsoló "O"helyzetben és a C gomb megnyomása) a vezetőoldali ajtónál található címkén feltüntetett értéknek megfelelően.
A folyamatos nyomásveszteség azt jelzi, hogy a lyuk nem tömődött el megfelelően. Ilyenkor a gépjármű javítása érdekében forduljon a PEUGEOT hálózathoz vagy egy szakszervizhez. Kösse le a készletet, és tegye el. Csökkentett sebességgel közlekedjen (max. 80 km/h), legfeljebb kb. 200 km-es t á v o l s á g o n .
Amint lehetséges, keresse fel a PEUGEOT hálózatot vagy egy szakszervizt. Feltétlenül közölje a szerelővel, hogy használta a készletet. A gumiabroncs
vizsgálata után a szerelő tájékoztatni fogja, hogy a gumiabroncs javítható-e vagy cserélni kell.
Állítsa az A kapcsolót "Felfújás" helyzetbe. Tekerje ki teljesen a fekete Hcsövet. Csatlakoztassa a fekete csövet közvetlenül a megjavított kerék szelepére.
Page 228 of 400

226
Gyakorlati tudnivalók
308_hu_Chap07_info pratiques_ed02-2013

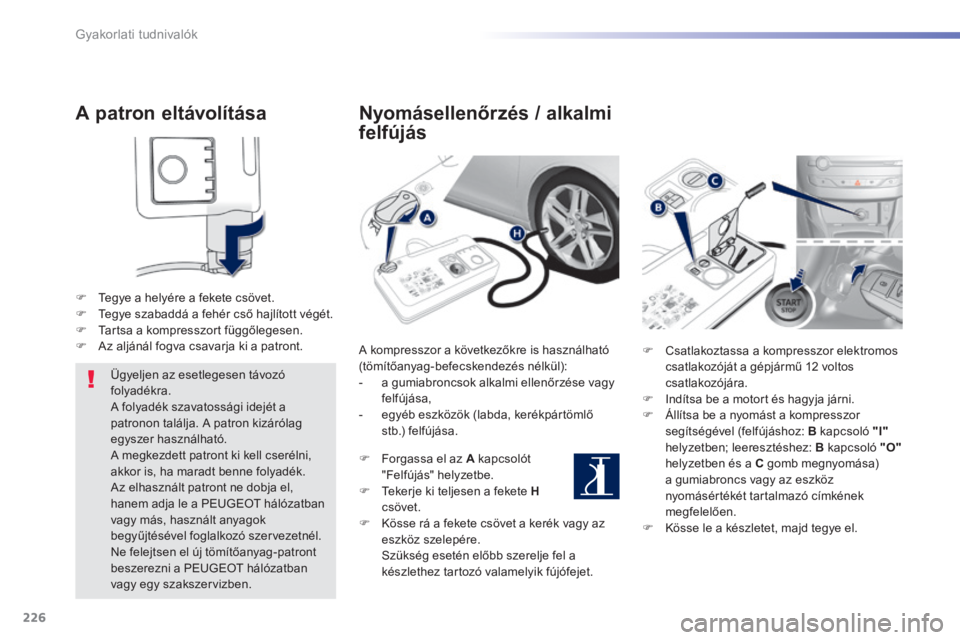

A patron eltávolítása
Tegye a helyére a fekete csövet. Tegye szabaddá a fehér cső hajlított végét. Tartsa a kompresszort függőlegesen. Az aljánál fogva csavarja ki a patront.
Ügyeljen az esetlegesen távozó folyadékra. A folyadék szavatossági idejét a patronon találja. A patron kizárólag egyszer használható. A megkezdett patront ki kell cserélni, akkor is, ha maradt benne folyadék. Az elhasznált patront ne dobja el, hanem adja le a PEUGEOT hálózatban vagy más, használt anyagok
begyűjtésével foglalkozó szervezetnél. Ne felejtsen el új tömítőanyag-patront beszerezni a PEUGEOT hálózatban vagy egy szakszervizben.
Nyomásellenőrzés / alkalmi
felfújás
A kompresszor a következőkre is használható (tömítőanyag-befecskendezés nélkül): - a gumiabroncsok alkalmi ellenőrzése vagy felfújása, - egyéb eszközök (labda, kerékpártömlő stb.) felfújása.
Forgassa el az A kapcsolót "Felfújás" helyzetbe. Tekerje ki teljesen a fekete Hcsövet. Kösse rá a fekete csövet a kerék vagy az eszköz szelepére. Szükség esetén előbb szerelje fel a készlethez tartozó valamelyik fújófejet.
Csatlakoztassa a kompresszor elektromos csatlakozóját a gépjármű 12 voltos csatlakozójára. Indítsa be a motort és hagyja járni. Állítsa be a nyomást a kompresszor segítségével (felfújáshoz: B kapcsoló "I"helyzetben; leeresztéshez: B kapcsoló "O"helyzetben és a C gomb megnyomása) a gumiabroncs vagy az eszköz nyomásértékét tartalmazó címkének megfelelően. Kösse le a készletet, majd tegye el.
Page 229 of 400

227
7
Gyakorlati tudnivalók
308_hu_Chap07_info pratiques_ed02-2013

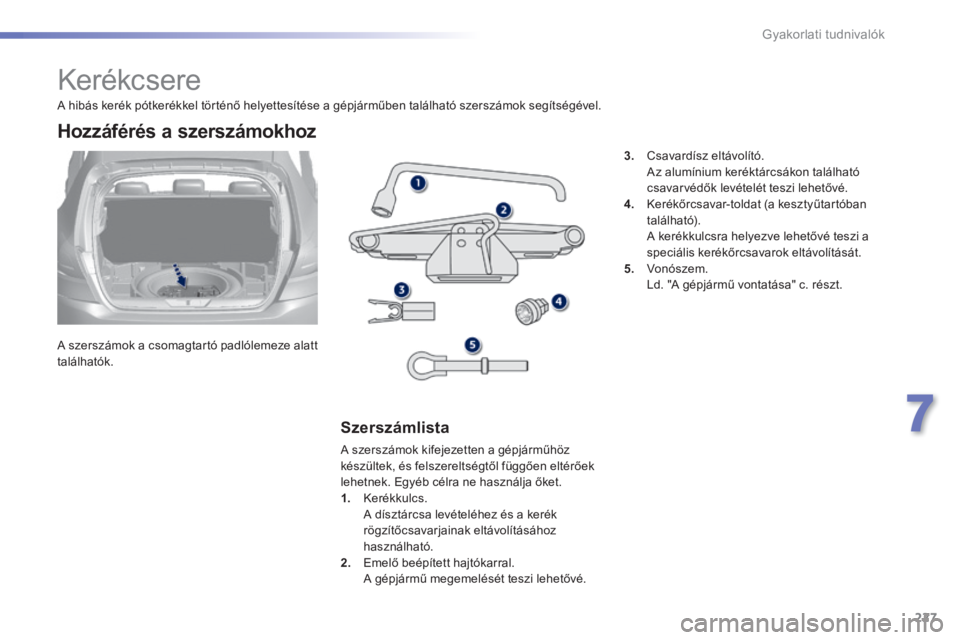

Kerékcsere
A szerszámok a csomagtartó padlólemeze alatt találhatók.
Hozzáférés a szerszámokhoz
Szerszámlista
A szerszámok kifejezetten a gépjárműhöz készültek, és felszereltségtől függően eltérőek lehetnek. Egyéb célra ne használja őket. 1. Kerékkulcs. A dísztárcsa levételéhez és a kerék rögzítőcsavarjainak eltávolításához használható. 2. Emelő beépített hajtókarral. A gépjármű megemelését teszi lehetővé.
3. Csavardísz eltávolító. Az alumínium keréktárcsákon található csavarvédők levételét teszi lehetővé. 4. Kerékőrcsavar-toldat (a kesztyűtartóban található). A kerékkulcsra helyezve lehetővé teszi a speciális kerékőrcsavarok eltávolítását. 5. V o n ó s z e m . Ld. "A gépjármű vontatása" c. részt.
A hibás kerék pótkerékkel történő helyettesítése a gépjárműben található szerszámok segítségével.
Page 230 of 400

228
Gyakorlati tudnivalók
308_hu_Chap07_info pratiques_ed02-2013

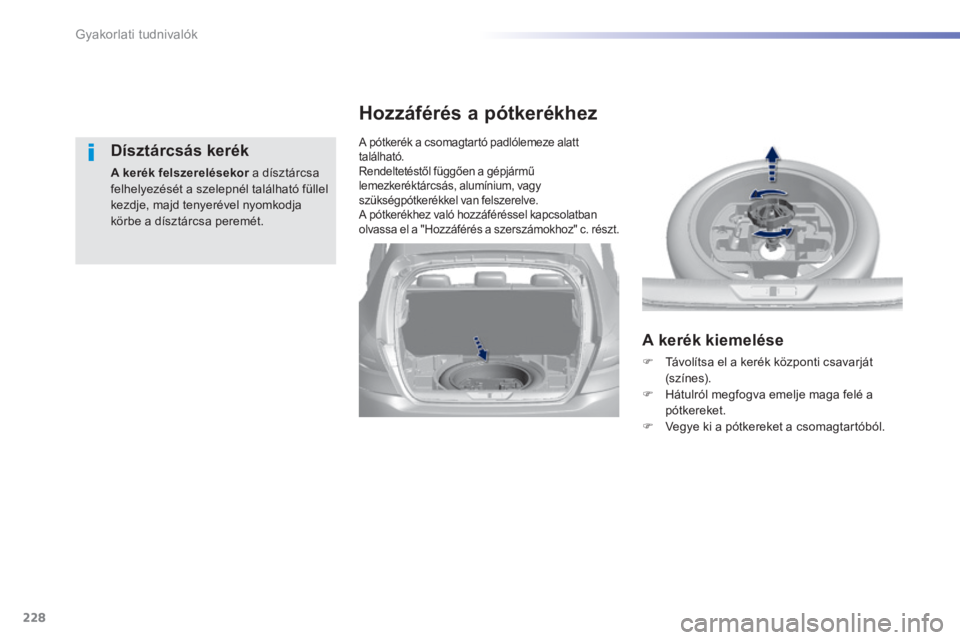

Dísztárcsás kerék
A kerék felszerelésekor a dísztárcsa A kerék felszerelésekor a dísztárcsa A kerék felszerelésekorfelhelyezését a szelepnél található füllel kezdje, majd tenyerével nyomkodja körbe a dísztárcsa peremét.
A pótkerék a csomagtartó padlólemeze alatt található. Rendeltetéstől függően a gépjármű lemezkeréktárcsás, alumínium, vagy szükségpótkerékkel van felszerelve. A pótkerékhez való hozzáféréssel kapcsolatban olvassa el a "Hozzáférés a szerszámokhoz" c. részt.
Hozzáférés a pótkerékhez
A kerék kiemelése
Távolítsa el a kerék központi csavarját (s zín e s). Hátulról megfogva emelje maga felé a pótkereket. Vegye ki a pótkereket a csomagtartóból.
