Peugeot 308 2016 Instrukcja Obsługi (in Polish)

269
308_pl_Chap08_En-cas-de-panne_ed02-2015

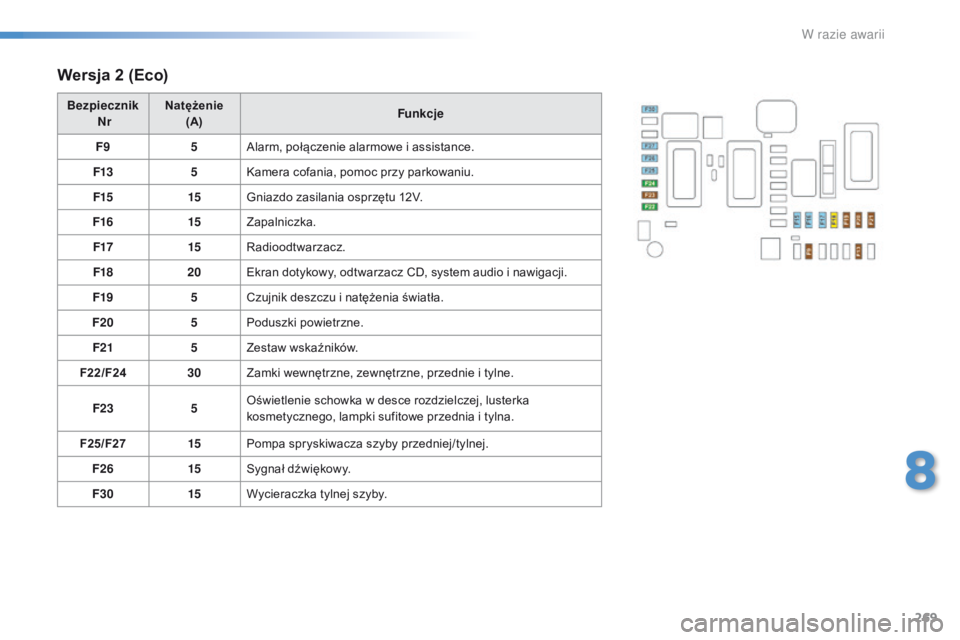

Wersja 2 (Eco)
Bezpiecznik Nr Natężenie
(A) Funkcje
F9 5Alarm, połączenie alarmowe i assistance.
F13 5Kamera cofania, pomoc przy parkowaniu.
F15 15Gniazdo zasilania osprzętu 12V.
F16 15Zapalniczka.
F17 15Radioodtwarzacz.
F18 20Ekran dotykowy, odtwarzacz CD, system audio i nawigacji.
F19 5Czujnik deszczu i natężenia światła.
F20 5Poduszki powietrzne.
F21 5Zestaw wskaźników.
F22/F24 30Zamki wewnętrzne, zewnętrzne, przednie i tylne.
F23 5Oświetlenie schowka w desce rozdzielczej, lusterka
kosmetycznego, lampki sufitowe przednia i tylna.
F25/F27 15Pompa spryskiwacza szyby przedniej/tylnej.
F26 15Sygnał dźwiękowy.
F30 15Wycieraczka tylnej szyby.
8
W razie awarii

270
308_pl_Chap08_En-cas-de-panne_ed02-2015
Bezpieczniki w komorze
silnika
Dostęp do bezpieczników
F Odpiąć pokrywę.
F W ymienić bezpiecznik.
F

P
o wymianie zamknąć starannie pokrywę,
aby zapewnić szczelność skrzynki
bezpieczników. Bezpiecznik
Nr
Natężenie (A)Funkcje
F12 5Kalkulator Park Assist.
F14 25Pompa spryskiwacza szyby przedniej i tylnej.
F15 5Wspomaganie kierownicy.
F19 30Silnik wycieraczek przedniej szyby.
F20 15Silniki spryskiwacza szyby przedniej i tylnej.
F21 20Spryskiwacz reflektorów.
F22 15Sygnał dźwiękowy.
F23 15Światło drogowe prawe.
F24 15Światło drogowe lewe.
Skrzynka bezpieczników znajduje się
w

komorze silnika, w pobliżu akumulatora.
Wersja 1 (Full)
Skrzynka 1
W razie awarii

271
308_pl_Chap08_En-cas-de-panne_ed02-2015

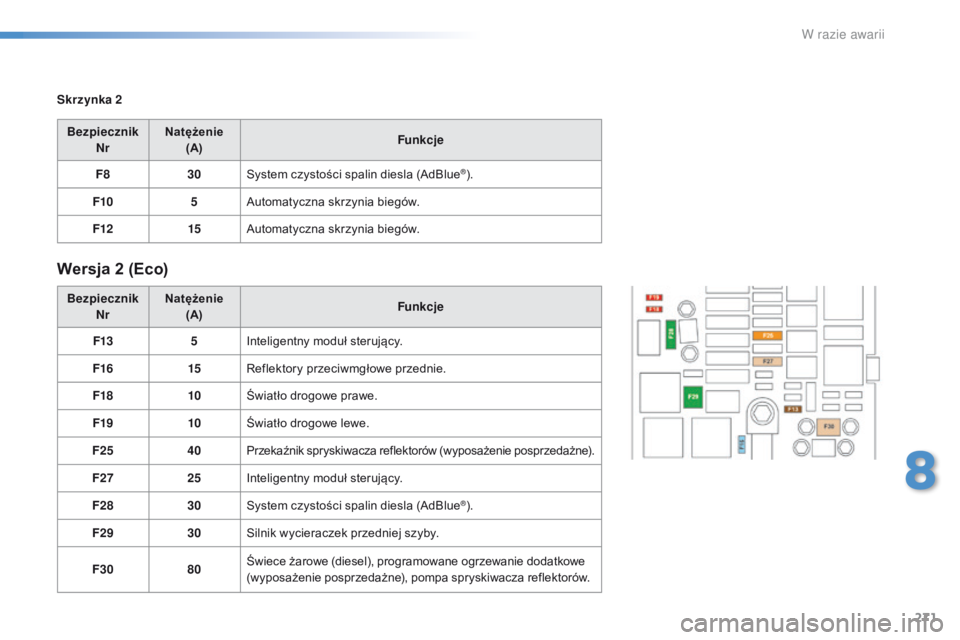

Skrzynka 2Bezpiecznik Nr Natężenie
(A) Funkcje
F8 30System czystości spalin diesla (AdBlue
®).
F10 5Automatyczna skrzynia biegów.
F12 15Automatyczna skrzynia biegów.
Wersja 2 (Eco)
Bezpiecznik
Nr Natężenie
(A) Funkcje
F13 5Inteligentny moduł sterujący.
F16 15Reflektory przeciwmgłowe przednie.
F18 10Światło drogowe prawe.
F19 10Światło drogowe lewe.
F25 40Przekaźnik spryskiwacza reflektorów (wyposażenie posprzedażne).
F27 25Inteligentny moduł sterujący.
F28 30System czystości spalin diesla (AdBlue
®).
F29 30Silnik wycieraczek przedniej szyby.
F30 80Świece żarowe (diesel), programowane ogrzewanie dodatkowe
(wyposażenie posprzedażne), pompa spryskiwacza reflektorów.
8
W razie awarii

272
308_pl_Chap08_En-cas-de-panne_ed02-2015

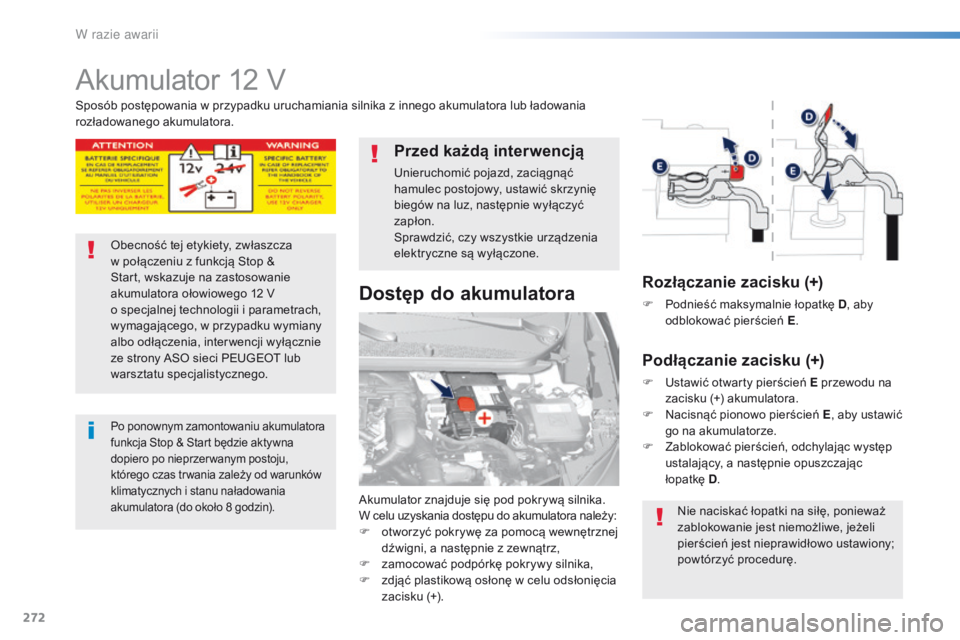

Akumulator 12 V
Akumulator znajduje się pod pokrywą silnika.
W celu uzyskania dostępu do akumulatora należy:
F
o
tworzyć pokrywę za pomocą wewnętrznej
dźwigni, a następnie z zewnątrz,
F

z
amocować podpórkę pokrywy silnika,
F

z
djąć plastikową osłonę w celu odsłonięcia
zacisku (+).
Dostęp do akumulatora
Sposób postępowania w przypadku uruchamiania silnika z innego akumulatora lub ładowania
rozładowanego akumulatora.
Obecność tej etykiety, zwłaszcza
w połączeniu z funkcją Stop &
Start, wskazuje na zastosowanie
akumulatora ołowiowego 12
V
o
specjalnej technologii i parametrach,
wymagającego, w przypadku wymiany
albo odłączenia, inter wencji wyłącznie
ze strony ASO sieci PEUGEOT lub
warsztatu specjalistycznego.
Po ponownym zamontowaniu akumulatora
funkcja Stop & Start będzie aktywna
dopiero po nieprzer wanym postoju,
którego czas tr wania zależy od warunków
klimatycznych i stanu naładowania
akumulatora (do około 8
godzin).
Przed każdą interwencją
Unieruchomić pojazd, zaciągnąć
hamulec postojowy, ustawić skrzynię
biegów na luz, następnie wyłączyć
zapłon.
Sprawdzić, czy wszystkie urządzenia
elektryczne są wyłączone.
Rozłączanie zacisku (+)
F Podnieść maksymalnie łopatkę D , aby
odblokować pierścień E.
Podłączanie zacisku (+)
F Ustawić otwarty pierścień E przewodu na
zacisku (+) akumulatora.
F

N
acisnąć pionowo pierścień E , aby ustawić
go na akumulatorze.
F

Z
ablokować pierścień, odchylając występ
ustalający, a następnie opuszczając
łopatkę D.
Nie naciskać łopatki na siłę, ponieważ
zablokowanie jest niemożliwe, jeżeli
pierścień jest nieprawidłowo ustawiony;
powtórzyć procedurę.
W razie awarii

273
308_pl_Chap08_En-cas-de-panne_ed02-2015
Najpier w sprawdzić, czy akumulator
pomocniczy posiada napięcie nominalne
12 V oraz co najmniej pojemność
rozładowanego akumulatora.
Nie uruchamiać silnika, gdy do
akumulatora podłączony jest prostownik.
Nie odłączać zacisku (+) w czasie pracy
silnika.
F

Z

djąć plastikową osłonę zacisku (+), jeżeli
pojazd jest w nią wyposażony.
F

P

odłączyć czer wony przewód do
zacisku
(+) akumulatora rozładowanego A ,
a następnie do zacisku (+) akumulatora
pomocniczego B.
F

J

eden koniec przewodu zielonego lub
czarnego podłączyć do zacisku (-)
akumulatora pomocniczego B (lub do
punktu masy pojazdu z akumulatorem
pomocniczym).
F

D
rugi koniec przewodu zielonego lub
czarnego podłączyć do masy C pojazdu
z rozładowanym akumulatorem (lub do
wspornika silnika).
F

U
ruchomić silnik pojazdu z akumulatorem
pomocniczym i pozostawić na wolnych
obrotach przez kilka minut. F

W
łączyć rozrusznik w pojeździe
z rozładowanym akumulatorem
i
pozostawić włączony silnik.
J

eżeli silnik nie uruchomi się od razu,
wyłączyć zapłon i poczekać chwilę przed
ponowną próbą.
F

P
oczekać, aż silnik powróci na wolne
obroty, i odłączyć przewody rozruchowe
w odwrotnej kolejności.
F

Z
ałożyć plastikową osłonę zacisku (+),
jeżeli pojazd jest w nią wyposażony.
W przypadku rozładowania akumulatora samochodu
można uruchomić silnik za pomocą akumulatora
pomocniczego (zewnętrznego lub z innego samochodu),
wykorzystując do tego przewody rozruchowe.
Przed odłączeniem akumulatora
Przed odłączeniem akumulatora, po
wyłączeniu zapłonu, należy odczekać 2 minuty.
Przed odłączeniem akumulatora należy
zamknąć szyby i drzwi.
Po podłączeniu akumulatora
Po podłączeniu akumulatora należy włączyć
zapłon i odczekać 1 minutę przed uruchomieniem
rozrusznika w celu inicjalizacji systemów
elektronicznych. W razie wystąpienia jakichkolwiek
problemów należy skontaktować się z ASO sieci
PEUGEOT lub z warsztatem specjalistycznym.
Posługując się informacjami znajdującymi się
w odpowiednich rubrykach, należy osobiście
przeprowadzić inicjalizację (w zależności od
wersji):
-

k
lucza z pilotem zdalnego sterowania,
-

z
asłon(y) przyciemniających(ej) ze
sterowaniem elektrycznym,
-
...
Pewne funkcje pozostają niedostępne,
dopóki akumulator nie osiągnie
wystarczającego poziomu naładowania.

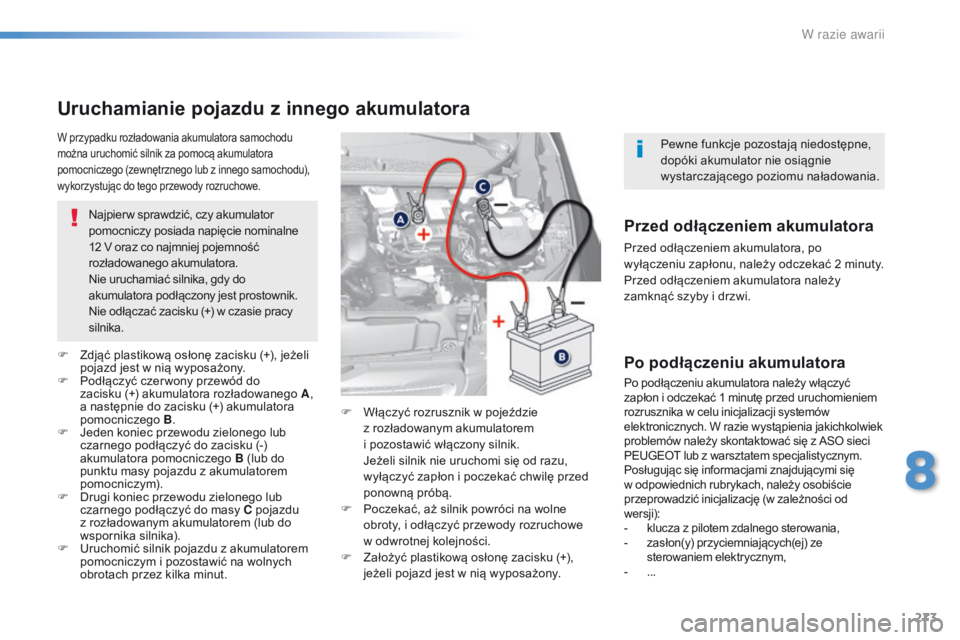

Uruchamianie pojazdu z innego akumulatora
8
W razie awarii

274
308_pl_Chap08_En-cas-de-panne_ed02-2015
Akumulatory zawierają substancje
szkodliwe, takie jak kwas siarkowy oraz
ołów. Należy je usuwać zgodnie
z obowiązującymi przepisami o
ochronie
środowiska, w żadnym wypadku nie należy
ich wyrzucać razem z odpadami domowymi.
Zużyte baterie oraz akumulatory należy
oddać do punktu odbierającego tego typu
odpady.
W przypadku postoju samochodu
dłuższego niż jeden miesiąc zaleca się
odłączać akumulator. Przed podjęciem prac przy
akumulatorze zabezpieczyć oczy
i twarz.
Wszystkie czynności przy akumulatorze
powinny być wykonywane
w
przewiewnym miejscu i z dala od
źródeł ognia lub iskier, aby uniknąć
ryzyka wybuchu lub pożaru.
Nie próbować ładować zamarzniętego
akumulatora; należy go najpier w
odmrozić, aby uniknąć ryzyka wybuchu.
Jeżeli jest on zamarznięty, przed
ładowaniem należy go sprawdzić
w ASO sieci PEUGEOT lub w
warsztacie specjalistycznym, gdzie
zostanie przeprowadzona kontrola,
czy wewnętrzne elementy nie są
uszkodzone i czy obudowa nie jest
pęknięta, co mogłoby spowodować
ryzyko wycieku toksycznego
i korozyjnego kwasu.
Nie zamieniać biegunów i używać
wyłącznie ładowarki (prostownika) 12
V.
Nie zdejmować klem podczas pracy
silnika.
Nie ładować akumulatora bez
wcześniejszego odłączenia obu klem.
Umyć ręce po zakończeniu prac.
W przypadku systemu Stop & Start
ładowanie akumulatora nie wymaga
jego odłączania.
F

O

dłączyć akumulator.
F

P

rzestrzegać instrukcji podanych przez
producenta prostownika.
F
P
odłączyć akumulator, zaczynając od
zacisku (-).
F

S

prawdzić stan zacisków. Jeśli pokryte są
siarczanem (białawym lub zielonkawym
nalotem), należy je zdjąć i przeczyścić.

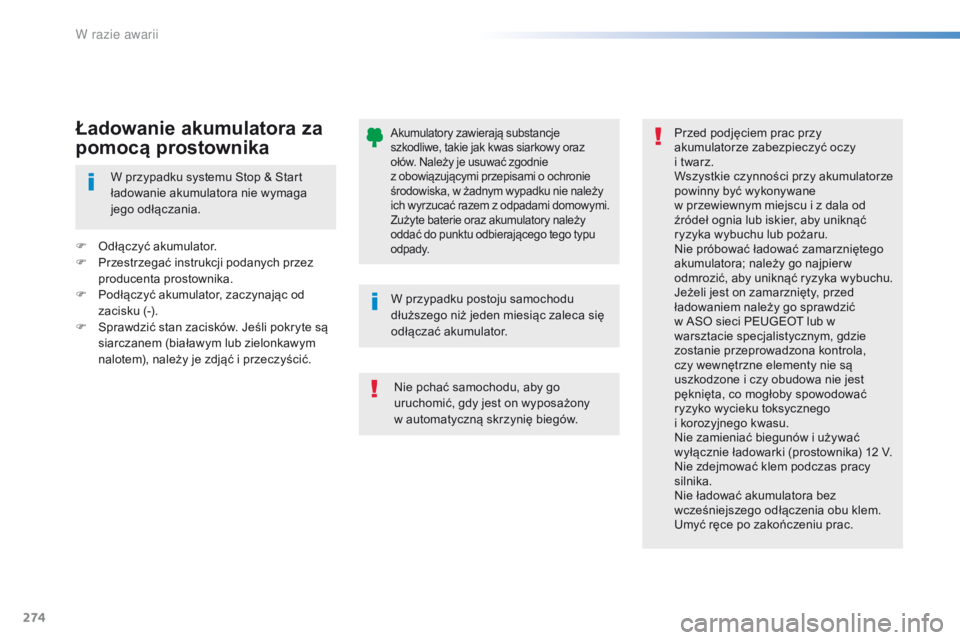

Ładowanie akumulatora za
pomocą prostownika
Nie pchać samochodu, aby go
uruchomić, gdy jest on wyposażony
w
automatyczną skrzynię biegów.
w razie awarii

275
308_pl_Chap08_En-cas-de-panne_ed02-2015
HolowanieSposób postępowania w przypadku holowania samochodu (naszego) lub holowania innego pojazdu z użyciem przykręcanego pierścienia.
Dostęp do narzędzi
Zaczep holowniczy znajduje się w bagażniku
pod podłogą.
Aby uzyskać do niego dostęp, należy:
F
o
tworzyć bagażnik,
F

po
dnieść podłogę,
F

w
yjąć zaczep holowniczy ze skrzynki. Ustawić dźwignię zmiany biegów na luz.
Nieprzestrzeganie tej zasady może
doprowadzić do uszkodzenia układu
hamulcowego, a w konsekwencji do
braku wspomagania hamowania po
ponownym uruchomieniu silnika.
F W z derzaku przednim nacisnąć na osłonę
( jak pokazano powyżej), aby ją wypiąć.
F

W
kręcić do oporu zaczep holowniczy.
F

Z
ainstalować drążek holowniczy.
F

R
uszyć ostrożnie i jechać powoli na
krótkim odcinku.
Holowanie własnego samochodu
8
W

276
308_pl_Chap08_En-cas-de-panne_ed02-2015

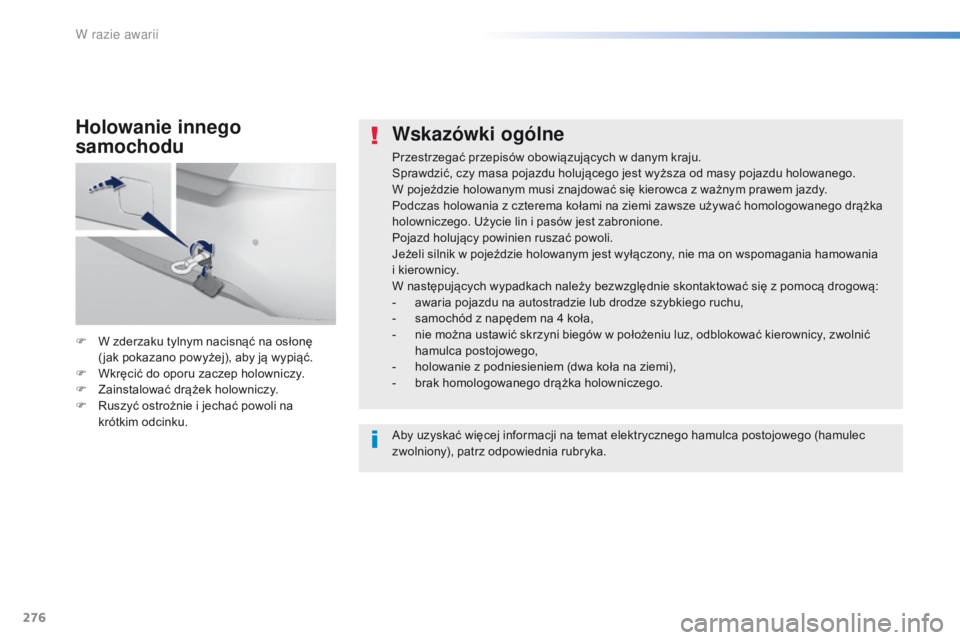

Wskazówki ogólne
Przestrzegać przepisów obowiązujących w danym kraju.
Sprawdzić, czy masa pojazdu holującego jest wyższa od masy pojazdu holowanego.
W pojeździe holowanym musi znajdować się kierowca z ważnym prawem jazdy.
Podczas holowania z czterema kołami na ziemi zawsze używać homologowanego drążka
holowniczego. Użycie lin i pasów jest zabronione.
Pojazd holujący powinien ruszać powoli.
Jeżeli silnik w pojeździe holowanym jest wyłączony, nie ma on wspomagania hamowania
i kierownicy.
W następujących wypadkach należy bezwzględnie skontaktować się z pomocą drogową:
-
a
waria pojazdu na autostradzie lub drodze szybkiego ruchu,
-

s
amochód z napędem na 4 koła,
-

n
ie można ustawić skrzyni biegów w położeniu luz, odblokować kierownicy, zwolnić
hamulca postojowego,
-

h
olowanie z podniesieniem (dwa koła na ziemi),
-
b

rak homologowanego drążka holowniczego.
F

W z

derzaku tylnym nacisnąć na osłonę
( jak pokazano powyżej), aby ją wypiąć.
F

W

kręcić do oporu zaczep holowniczy.
F

Z

ainstalować drążek holowniczy.
F

R

uszyć ostrożnie i jechać powoli na
krótkim odcinku.
Holowanie innego
samochodu
Aby uzyskać więcej informacji na temat elektrycznego hamulca postojowego (hamulec
zwolniony), patrz odpowiednia rubryka.
W razie awarii

277
308_pl_Chap08_En-cas-de-panne_ed02-2015
W przypadku samochodów wyposażonych
w silnik Diesla, po wyczerpaniu paliwa
należy ponownie zassać paliwo do układu
paliwowego.
W przypadku wszystkich wersji oprócz
BlueHDi, patrz odpowiedni rysunek
przedstawiający komorę silnika.

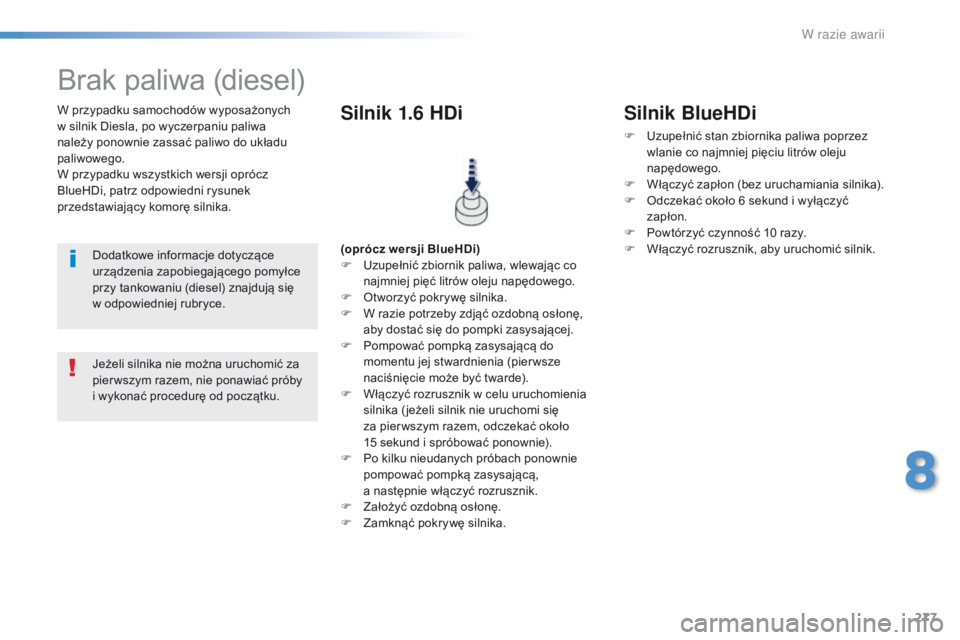

Brak paliwa (diesel)
Dodatkowe informacje dotyczące
urządzenia zapobiegającego pomyłce
przy tankowaniu (diesel) znajdują się
w odpowiedniej rubryce. (oprócz wersji BlueHDi)
F
U zupełnić zbiornik paliwa, wlewając co
najmniej pięć litrów oleju napędowego.
F

O
tworzyć pokrywę silnika.
F

W r
azie potrzeby zdjąć ozdobną osłonę,
aby dostać się do pompki zasysającej.
F

P
ompować pompką zasysającą do
momentu jej stwardnienia (pier wsze
naciśnięcie może być twarde).
F

W
łączyć rozrusznik w celu uruchomienia
silnika ( jeżeli silnik nie uruchomi się
za pier wszym razem, odczekać około
15
sekund i spróbować ponownie).
F

P
o kilku nieudanych próbach ponownie
pompować pompką zasysającą,
a
następnie włączyć rozrusznik.
F

Z
ałożyć ozdobną osłonę.
F

Z
amknąć pokrywę silnika.
Silnik 1.6 HDi
Jeżeli silnika nie można uruchomić za
pier wszym razem, nie ponawiać próby
i wykonać procedurę od początku.
Silnik BlueHDi
F Uzupełnić stan zbiornika paliwa poprzez wlanie co najmniej pięciu litrów oleju
napędowego.
F

W
łączyć zapłon (bez uruchamiania silnika).
F

O
dczekać około 6 sekund i wyłączyć
zapłon.
F

P
owtórzyć czynność 10 razy.
F

W
łączyć rozrusznik, aby uruchomić silnik.
8
W razie awarii

278
308_pl_Chap09_caracteristiques-techniques_ed02-2015
Silniki benzynowe i skrzynie biegów
* Maksymalna moc odpowiada wartości zatwierdzonej na stanowisku badawczym silnika w warunkach określonych przez przepisy europejskie (dyrektywa 1999/99/WE).
Silniki
1,2 l
PureTech 82 1,2 l PureTech 110
1,2 l PureTech 130 S&S
Skrzynie biegów BVM5
(Manualna 5 biegów) BVM5 (Manualna
5 biegów)
BVM6 (Manualna
6 biegów)
EAT6 (Automatyczna
6 biegów)
Typy Warianty Wersje LPHMZLPHNZ - LRHNZ LPHNY - LRHNY LPHNY - LRHNY
Nadwozia Sedan SedanS w
Sed
an
S w
Sed
an
S w
P

ojemność (cm
3)
1 1991 199 1 199
Średnica x skok (mm) 75 x 90,575 x 90,5 75 x 90,5
Moc maksymalna: norma EWG (kW)* 6081 96
Przy prędkości obrotowej (obr./min) 5 7505 500 5 500
Maks. moment obr.: norma EWG (Nm) 118205 230
Przy prędkości obrotowej (obr./min) 2 7501 500 1 750
Paliwo
BezołowioweBezołowiowe Bezołowiowe
Katalizator taktak tak
Pojemność oleju (w litrach)
Silnik (z wymianą wkładu filtra) 3,253,5 3,5
Dane techniczne
