Peugeot 308 2016 Instrukcja Obsługi (in Polish)

239
308_pl_Chap07_info-pratiques_ed02-2015
Uzupełnianie dodatku AdBlue®
Napełnianie zbiornika AdBlue® przewidziano
przy każdym przeglądzie samochodu
w

ASO sieci PEUGEOT albo w warsztacie
specjalistycznym.
Niemniej jednak, biorąc pod uwagę pojemność
zbiornika, może się okazać, że konieczne
będzie uzupełnienie zapasu dodatku między
dwoma przeglądami, zwłaszcza jeżeli
sygnalizuje to alarm (wskaźniki i komunikat).
Mogą Państwo zwrócić się do ASO
sieci PEUGEOT albo do warsztatu
specjalistycznego.
Jeżeli planują Państwo wykonanie tej operacji
we własnym zakresie, prosimy o uważne
przeczytanie następujących ostrzeżeń.Środki ostrożności związane z użytkowaniem
Przechowywać AdBlue® poza zasięgiem
dzieci, w oryginalnym pojemniku.
Nigdy nie przelewać AdBlue
® do innego
pojemnika: utraciłby wówczas swoją
czystość. Używać wyłącznie dodatku AdBlue
® zgodnego
z normą ISO 22241.
Nigdy nie rozcieńczać dodatku wodą.
Nigdy nie wlewać dodatku do zbiornika
oleju napędowego.
Konfekcjonowanie w pojemniku z tzw.
niekapką umożliwia uproszczenie operacji
uzupełniania. Można zakupić pojemniki po
1,89 litra (1/2

galona) w sieci PEUGEOT albo
w

warsztacie specjalistycznym. Nigdy nie uzupełniać dodatku
z

dystrybutora AdBlue
®
przeznaczonego do użytku ciężarówek.
Dodatek AdBlue
® jest roztworem na bazie
mocznika. Płyn ten jest niepalny, bezbar wny
i bez zapachu ( jeżeli jest przechowywany
w

chłodnym miejscu).
W razie kontaktu ze skórą przemyć skażone
miejsce bieżącą wodą i mydłem. W razie
kontaktu z oczami przemywać natychmiast
i obficie bieżącą wodą albo roztworem
do przemywania oczu przez co najmniej
15

minut. W przypadku uczucia pieczenia albo
utrzymującego się podrażnienia zasięgnąć
porady lekarza.
W razie połknięcia przepłukać natychmiast
usta czystą wodą, a następnie wypić dużą jej
ilość.
W pewnych warunkach (np. przy wysokiej
temperaturze) nie można wykluczyć ryzyka
wydzielania się amoniaku: nie wdychać
produktu. Opary amoniaku działają drażniąco
na błony śluzowe (oczy, nos i gardło).
Ważne
Jeżeli zbiornik AdBlue
® w samochodzie
został całkowicie opróżniony
(co

potwierdzają komunikaty alarmowe
i niemożność ponownego rozruchu
silnika), należy koniecznie uzupełnić
ilością co najmniej 3,8 litra (czyli dwoma
pojemnikami po 1,89 litra).
7
Informacje praktyczne

240
308_pl_Chap07_info-pratiques_ed02-2015
Zalecenia dotyczące przechowywania
Nie przechowywać pojemników
AdBlue® w samochodzie.
AdBlue
® zamarza w przybliżeniu poniżej -11°C
i u
lega degradacji od 25°C. Zaleca się
przechowywanie pojemników w miejscu
chłodnym i zabezpieczonym przed bezpośrednim
oddziaływaniem promieni słonecznych.
W tych warunkach dodatek można
przechowywać co najmniej przez rok.
Jeżeli dodatek zamarzł, będzie mógł być on
użyty po całkowitym rozmrożeniu na powietrzu
w temperaturze otoczenia.
Procedura
Przed przystąpieniem do uzupełniania
poziomu należy upewnić się, że samochód jest
ustawiony na płaskiej, poziomej powierzchni.
W okresie zimowym należy sprawdzić, czy
temperatura samochodu jest wyższa niż -11°C.
W przeciwnym razie zamarzającego AdBlue
®
nie można przelać do zbiornika. Zaparkować
samochód w cieplejszym pomieszczeniu na
kilka godzin, aby umożliwić uzupełnienie.
F
W

yłączyć stacyjkę i wyjąć kluczyk, albo –
jeżeli samochód posiada to wyposażenie –
nacisnąć przycisk START/STOP, aby
wyłączyć silnik. F

A
by uzyskać dostęp do zbiornika AdBlue
®,
podnieść dywanik bagażnika, a następnie,
w zależności od wyposażenia, wyjąć koło
zapasowe i/lub pojemnik.
F

O

brócić czarny korek w lewo o ćwierć
obrotu, nie naciskając go, i wyjąć do góry.
F

O

brócić niebieski korek o 1/6 obrotu
w

lewo.
F

W

yjąć korek do góry.
Informacje praktyczne

241
308_pl_Chap07_info-pratiques_ed02-2015
Nie wyrzucać pojemników po
dodatku AdBlue® razem z odpadkami
domowymi. Należy składać je
w

pojemniku przeznaczonym do tego
celu albo oddać do punktu sprzedaży.
F

P

o wyjęciu pojemnika, w razie wycieków,
wytrzeć otoczenie wlewu do zbiornika
wilgotną szmatką. W razie rozbryzgów dodatku zmyć
natychmiast zimną wodą albo wytrzeć
wilgotną szmatką.
Jeżeli dodatek skrystalizował się, usunąć
go przy użyciu gąbki i gorącej wody.
F

U

mieścić niebieski korek na wylocie
zbiornika i obrócić o 1/6 obrotu w prawo, do
oporu.
F

Z

ałożyć czarny korek, obrócić go o ćwierć
obrotu w prawo, nie naciskając na niego.
Sprawdzić, czy wskaźnik korka znajduje
się naprzeciwko wskaźnika na obsadzie.
F

W z

ależności od wyposażenia umieścić
na swoim miejscu koło zapasowe i/lub
pojemnik na dnie bagażnika.
F
U
mieścić na swoim miejscu dywanik
bagażnika i zamknąć klapę. Ważne:
w przypadku uzupełniania
po wyczerpaniu dodatku ,
sygnalizowanym przez komunikat
"Napełnij dodatek układu oczyszcz.
spalin: Rozruch zabroniony", należy
koniecznie odczekać około 5 minut
przed ponownym włączeniem stacyjki
bez otwierania drzwi kierowcy,
odryglowywania samochodu,
wkładania klucza do stacyjki albo
umieszczania klucza systemu
"Zdalny dostęp i rozruch" w kabinie.
Włączyć stacyjkę, a następnie po
upływie 10

sekund uruchomić silnik.
F

Z

aopatrzyć się w pojemnik AdBlue
®.
Po sprawdzeniu terminu ważności
i

przed przystąpieniem do przelewania
zawartości pojemnika do zbiornika
AdBlue
® samochodu przeczytać uważnie
opis sposobu postępowania podany na
etykiecie.
Zamarznięcie dodatku AdBlue
®
Dodatek AdBlue® zamarza w
temperaturze niższej niż około -11°C.
System SCR jest wyposażony
w

urządzenie do podgrzewania
zbiornika AdBlue
®, które umożliwia
jazdę w

bardzo niskich temperaturach.
7
Informacje praktyczne

242
308_pl_Chap07_info-pratiques_ed02-2015
Wersja z głośnikiem niskotonowym
- Uwolnić delikatnie wiązkę elektryczną z gniazda, aby uzyskać swobodny odcinek
przewodu.
-

W
ykręcić żółtą śrubę przytrzymującą
głośnik niskotonowy. F
W yjąć albo podnieść pojemnik.
F
U stawić głośnik niskotonowy z boku
bagażnika.
Aby zamontować, najpier w odkręcić żółtą
śrubę o kilka obrotów.
Informacje praktyczne

243
308_pl_Chap08_En-cas-de-panne_ed02-2015

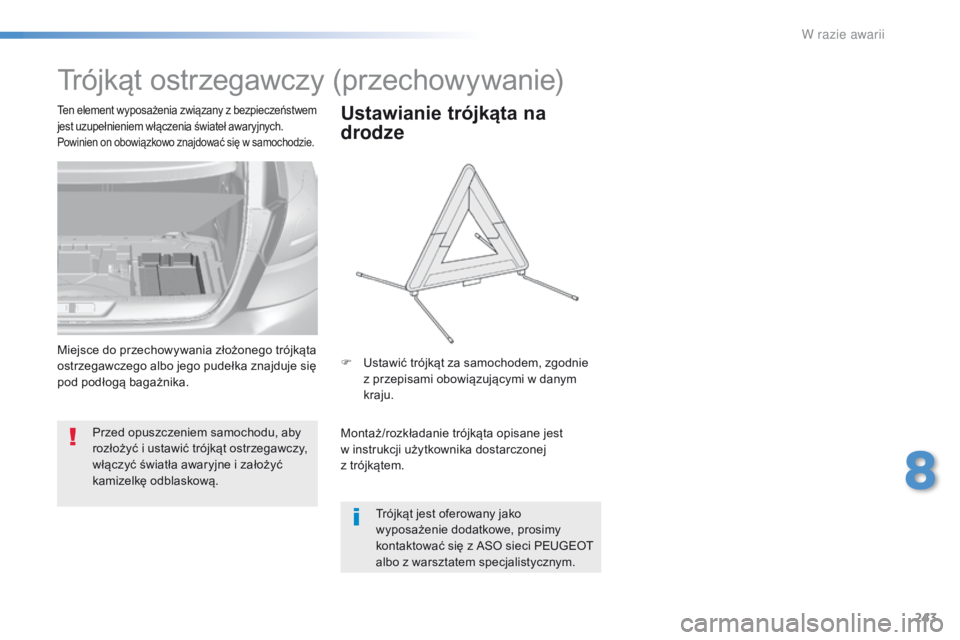

Trójkąt ostrzegawczy (przechowywanie)
Przed opuszczeniem samochodu, aby
rozłożyć i ustawić trójkąt ostrzegawczy,
włączyć światła awaryjne i założyć
kamizelkę odblaskową.
Ten element wyposażenia związany z bezpieczeństwem
jest uzupełnieniem włączenia świateł awaryjnych.
Powinien on obowiązkowo znajdować się w samochodzie.
Ustawianie trójkąta na
drodze
Montaż /rozkładanie trójkąta opisane jest
w instrukcji użytkownika dostarczonej
z
trójkątem.
F

U
stawić trójkąt za samochodem, zgodnie
z przepisami obowiązującymi w danym
kraju.
Trójkąt jest oferowany jako
wyposażenie dodatkowe, prosimy
kontaktować się z ASO sieci PEUGEOT
albo z warsztatem specjalistycznym.
Miejsce do przechowywania złożonego trójkąta
ostrzegawczego albo jego pudełka znajduje się
pod podłogą bagażnika.
8
W razie awarii

244
308_pl_Chap08_En-cas-de-panne_ed02-2015
Zestaw znajduje się w skrzynce w bagażniku
pod podłogą. Zestaw ten składa się z kompresora i wkładu
ze środkiem uszczelniającym.
Umożliwia on tymczasową naprawę opony.
Będą mogli Państwo w ten sposób dojechać do
najbliższego zakładu wulkanizacyjnego.
Może być stosowany do naprawy większości
otworów powstałych w wyniku przebicia opony,
znajdujących się na bieżniku lub opasaniu
opony.
Kompresor umożliwia kontrolę i uzupełnienie
ciśnienia w oponie.

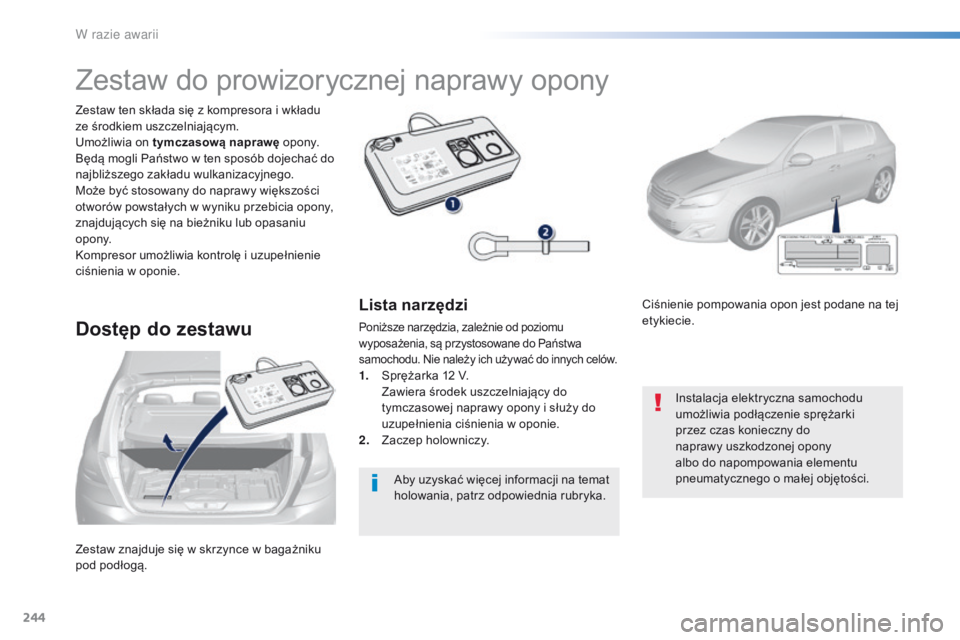

Zestaw do prowizorycznej naprawy opony
Dostęp do zestawu
Lista narzędzi
Poniższe narzędzia, zależnie od poziomu
wyposażenia, są przystosowane do Państwa
samochodu. Nie należy ich używać do innych celów.
1. Sprężarka 12 V. Zawiera środek uszczelniający do
tymczasowej naprawy opony i służy do
uzupełnienia ciśnienia w oponie.
2.
Z

aczep holowniczy. Ciśnienie pompowania opon jest podane na tej
etykiecie.
Instalacja elektryczna samochodu
umożliwia podłączenie sprężarki
przez czas konieczny do
naprawy uszkodzonej opony
albo do napompowania elementu
pneumatycznego o małej objętości.
Aby uzyskać więcej informacji na temat
holowania, patrz odpowiednia rubryka.
W razie awarii

245
308_pl_Chap08_En-cas-de-panne_ed02-2015

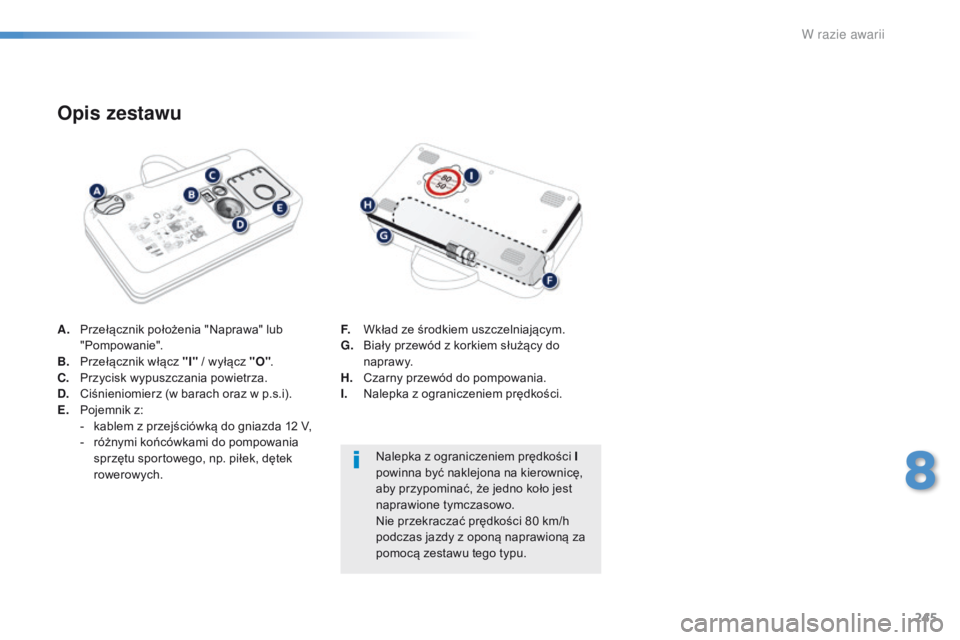

A. Przełącznik położenia "Naprawa" lub "Pompowanie".
B.
P

rzełącznik włącz "I" / wyłącz "O".
C.
P

rzycisk wypuszczania powietrza.
D.
C

iśnieniomierz (w barach oraz w p.s.i).
E.
P

ojemnik z:
-

k
ablem z przejściówką do gniazda 12 V,
-

r
óżnymi końcówkami do pompowania
sprzętu sportowego, np. piłek, dętek
rowerowych.
Opis zestawu
F. Wkład ze środkiem uszczelniającym.
G. B iały przewód z korkiem służący do
naprawy.
H.
C

zarny przewód do pompowania.
I.
N

alepka z ograniczeniem prędkości.Nalepka z ograniczeniem prędkości I
powinna być naklejona na kierownicę,
aby przypominać, że jedno koło jest
naprawione tymczasowo.
Nie przekraczać prędkości 80 km/h
podczas jazdy z oponą naprawioną za
pomocą zestawu tego typu.
8
W razie awarii

246
308_pl_Chap08_En-cas-de-panne_ed02-2015

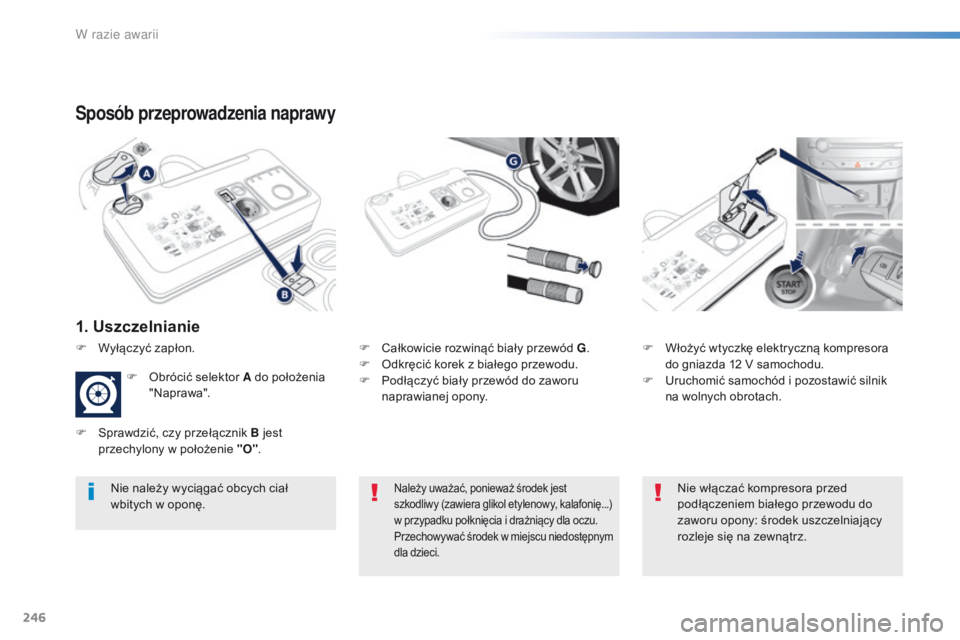

Sposób przeprowadzenia naprawy
1. Uszczelnianie
F Całkowicie rozwinąć biały przewód G.
F O dkręcić korek z białego przewodu.
F

P
odłączyć biały przewód do zaworu
naprawianej opony. F
W łożyć wtyczkę elektryczną kompresora
do gniazda 12 V samochodu.
F

U
ruchomić samochód i pozostawić silnik
na wolnych obrotach.
Należy uważać, ponieważ środek jest
szkodliwy (zawiera glikol etylenowy, kalafonię...)
w
przypadku połknięcia i drażniący dla oczu.
Przechowywać środek w miejscu niedostępnym
dla dzieci.Nie należy wyciągać obcych ciał
wbitych w oponę. Nie włączać kompresora przed
podłączeniem białego przewodu do
zaworu opony: środek uszczelniający
rozleje się na zewnątrz.
F

W

yłączyć zapłon.
F
O
brócić selektor A do położenia
" N aprawa".
F

S

prawdzić, czy przełącznik B jest
przechylony w położenie "O" .
W razie awarii

247
308_pl_Chap08_En-cas-de-panne_ed02-2015

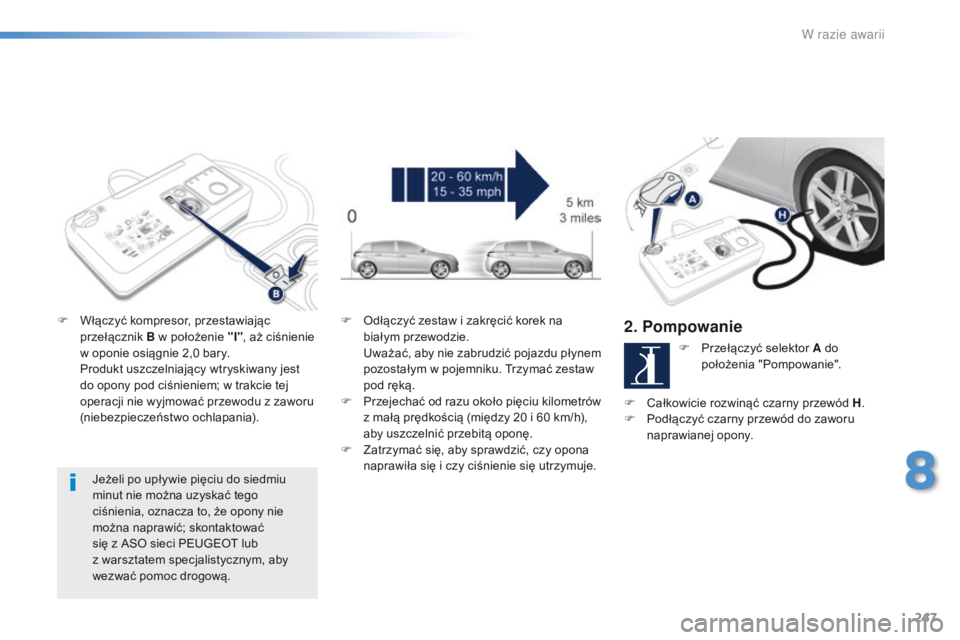

Jeżeli po upływie pięciu do siedmiu
minut nie można uzyskać tego
ciśnienia, oznacza to, że opony nie
można naprawić; skontaktować
się z ASO sieci PEUGEOT lub
z
warsztatem specjalistycznym, aby
wezwać pomoc drogową.
F

W

łączyć kompresor, przestawiając
przełącznik B w położenie "I" , aż ciśnienie
w oponie osiągnie 2,0 bary.
P

rodukt uszczelniający wtryskiwany jest
do opony pod ciśnieniem; w trakcie tej
operacji nie wyjmować przewodu z zaworu
(niebezpieczeństwo ochlapania). F
O
dłączyć zestaw i zakręcić korek na
białym przewodzie.
U
ważać, aby nie zabrudzić pojazdu płynem
pozostałym w pojemniku. Trzymać zestaw
pod ręką.
F
P
rzejechać od razu około pięciu kilometrów
z małą prędkością (między 20 i 60 km/h),
aby uszczelnić przebitą oponę.
F
Z
atrzymać się, aby sprawdzić, czy opona
naprawiła się i czy ciśnienie się utrzymuje.
2. Pompowanie
F Przełączyć selektor A do położenia "Pompowanie".
F

C

ałkowicie rozwinąć czarny przewód H .
F

P

odłączyć czarny przewód do zaworu
naprawianej opony.
8
W razie awarii

248
308_pl_Chap08_En-cas-de-panne_ed02-2015
F Włożyć ponownie wtyczkę elektryczną kompresora do gniazda 12 V samochodu.
F

U
ruchomić ponownie samochód
i
pozostawić silnik na wolnych obrotach. F
W yrównać ciśnienie za pomocą
kompresora (aby napompować:
przełącznik
B

w położeniu "I"; aby spuścić
powietrze: przełącznik B w położeniu
"O"
i nacisnąć przycisk C ), zgodnie z etykietą
informującą o ciśnieniu ogumienia
(znajdującą się przy drzwiach kierowcy).
P

óźniejszy spadek ciśnienia wskazuje,
że przebicie nie zostało dobrze zatkane;
skontaktować się z ASO sieci PEUGEOT
lub z warsztatem specjalistycznym, aby
wezwać pomoc drogową.
F

O
dłączyć cały zestaw, a potem go
schować.
F

N
ie przekraczać prędkości 80 km/h
i
ograniczyć dystans do 200 km.
Udać się możliwie jak najszybciej do
ASO sieci PEUGEOT lub do warsztatu
specjalistycznego.
Koniecznie poinformować technika, że
został użyty ten zestaw. Po wykonaniu
diagnostyki technik poinformuje, czy
opona może być naprawiona, czy musi
być wymieniona.
Wyjmowanie wkładu
F Schować czarny przewód.
F
Wyjąć zakrzywioną podstawę białego przewodu.F Przytrzymać sprężarkę w pozycji pionowej.
F O dkręcić wkład od dołu.
Uważać, aby płyn nie wyciekł.
Data przydatności płynu znajduje się na
pojemniku.
Pojemnik jednokrotnego użytku, nawet
jeżeli tylko jest napoczęty, musi być
wymieniony.
Po wykorzystaniu nie wyrzucać
zużytego pojemnika; należy go oddać
do ASO sieci PEUGEOT lub do punktu
zbierającego tego typu odpady.
Pamiętać o zakupie nowego pojemnika
ze środkiem uszczelniającym w ASO
sieci PEUGEOT lub w warsztacie
specjalistycznym.
W razie awarii
