Page 261 of 393

259
308_de_Chap08_en-cas-de-panne_ed01-2016

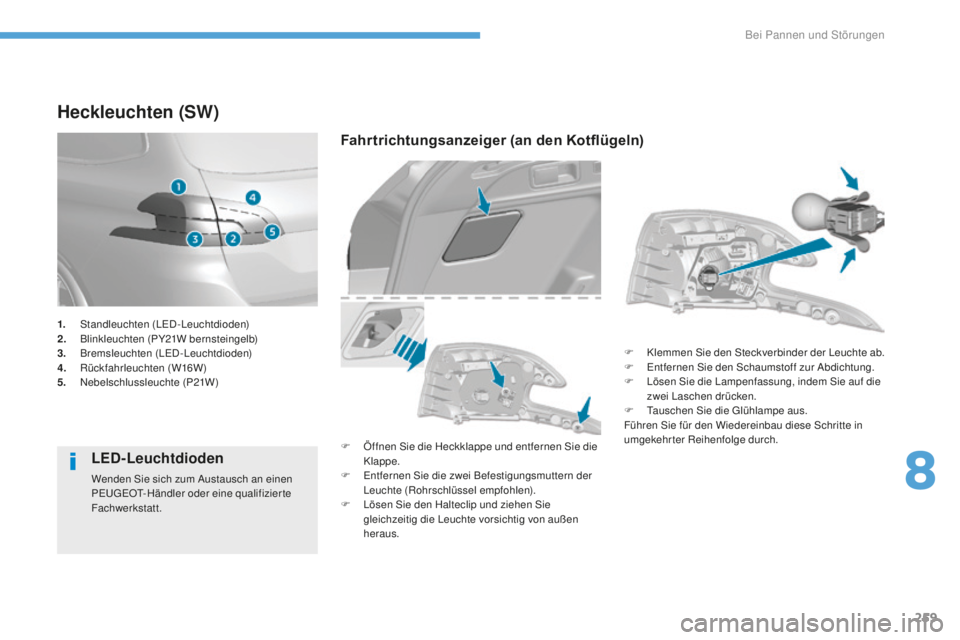

Heckleuchten (SW)
LED-Leuchtdioden
Wenden Sie sich zum Austausch an einen
Pe
ugeOt- Händler oder eine qualifizierte
Fachwerkstatt.
Fahrtrichtungsanzeiger (an den Kotflügeln)
F Öffnen Sie die Heckklappe und entfernen Sie die Klappe.
F
e
n
tfernen Sie die zwei Befestigungsmuttern der
Leuchte (Rohrschlüssel empfohlen).
F
L
ösen Sie den Halteclip und ziehen Sie
gleichzeitig die Leuchte vorsichtig von außen
heraus. F
K
lemmen Sie den Steckverbinder der Leuchte ab.
F e
n
tfernen Sie den Schaumstoff zur Abdichtung.
F
L
ösen Sie die Lampenfassung, indem Sie auf die
zwei Laschen drücken.
F t
a
uschen Sie die g
lü
hlampe aus.
Führen Sie für den Wiedereinbau diese Schritte in
umgekehrter Reihenfolge durch.
1.
S
tandleuchten (L
e
D
-Leuchtdioden)
2.
B
linkleuchten (PY21W bernsteingelb)
3.
B
remsleuchten (L
eD
-Leuchtdioden)
4.
R
ückfahrleuchten (W16W)
5.
N
ebelschlussleuchte (P21W)
8
Bei Pannen und Störungen
Page 262 of 393

260
308_de_Chap08_en-cas-de-panne_ed01-2016

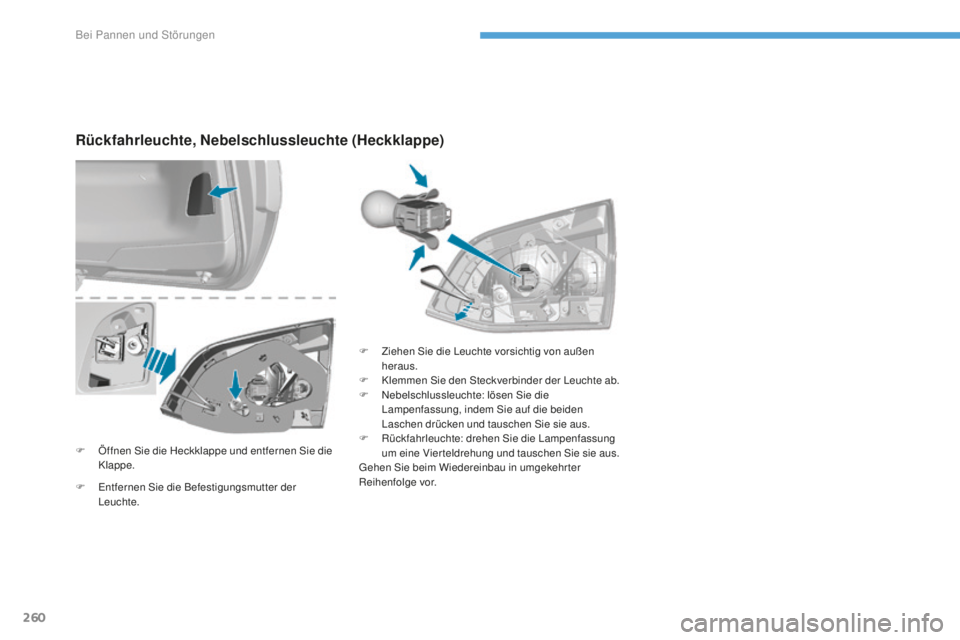

Rückfahrleuchte, Nebelschlussleuchte (Heckklappe)
F Öffnen Sie die Heckklappe und entfernen Sie die
Klappe. F
Z
iehen Sie die Leuchte vorsichtig von außen
heraus.
F
K
lemmen Sie den Steckverbinder der Leuchte ab.
F
N
ebelschlussleuchte: lösen Sie die
Lampenfassung, indem Sie auf die beiden
Laschen drücken und tauschen Sie sie aus.
F R ückfahrleuchte: drehen Sie die Lampenfassung
um eine Vier teldrehung und tauschen Sie sie aus.
ge
hen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.
F
e
n
tfernen Sie die Befestigungsmutter der
Leuchte.
Bei Pannen und Störungen
Page 263 of 393

261
308_de_Chap08_en-cas-de-panne_ed01-2016
Zum Austausch dieser Ar t von Leuchten wenden
Sie sich an das Peu
geOt- Händlernetz oder eine
qualifizierte Fachwerkstatt.

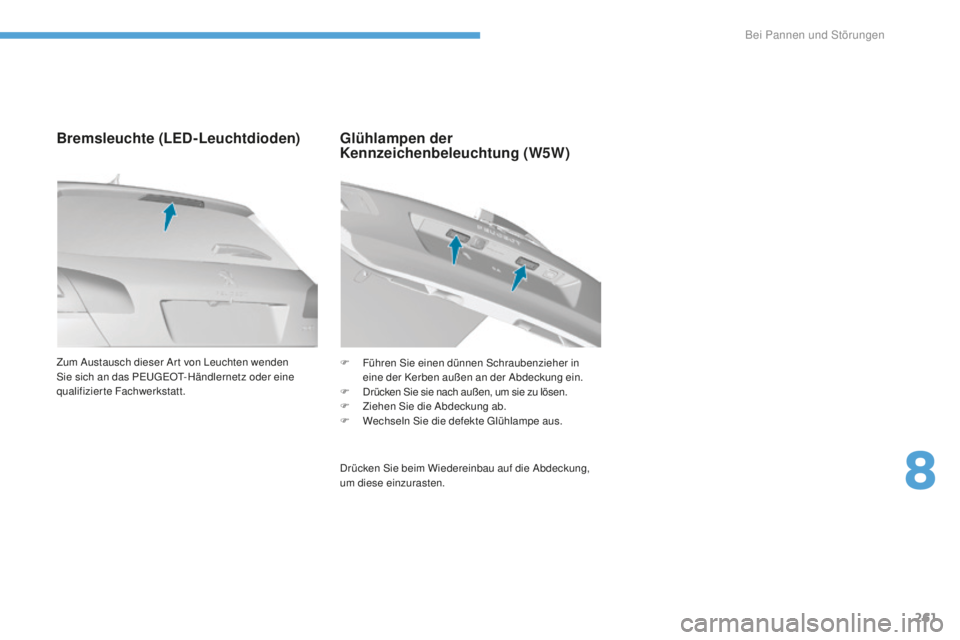

Bremsleuchte (LED-Leuchtdioden) Glühlampen der
Kennzeichenbeleuchtung (W5W)
Drücken Sie beim Wiedereinbau auf die Abdeckung,
um diese einzurasten. F
F
ühren Sie einen dünnen Schraubenzieher in
eine der Kerben außen an der Abdeckung ein.
F
D
rücken Sie sie nach außen, um sie zu lösen.
F
Zi
ehen Sie die Abdeckung ab.
F
W
echseln Sie die defekte g
l
ühlampe aus.
8
Bei Pannen und Störungen
Page 264 of 393

262
308_de_Chap08_en-cas-de-panne_ed01-2016
F Zum Lösen des Deckels zuerst oben links, dann
rechts ziehen.
F
L
ösen Sie den Deckel vollständig und drehen Sie
ihn um.

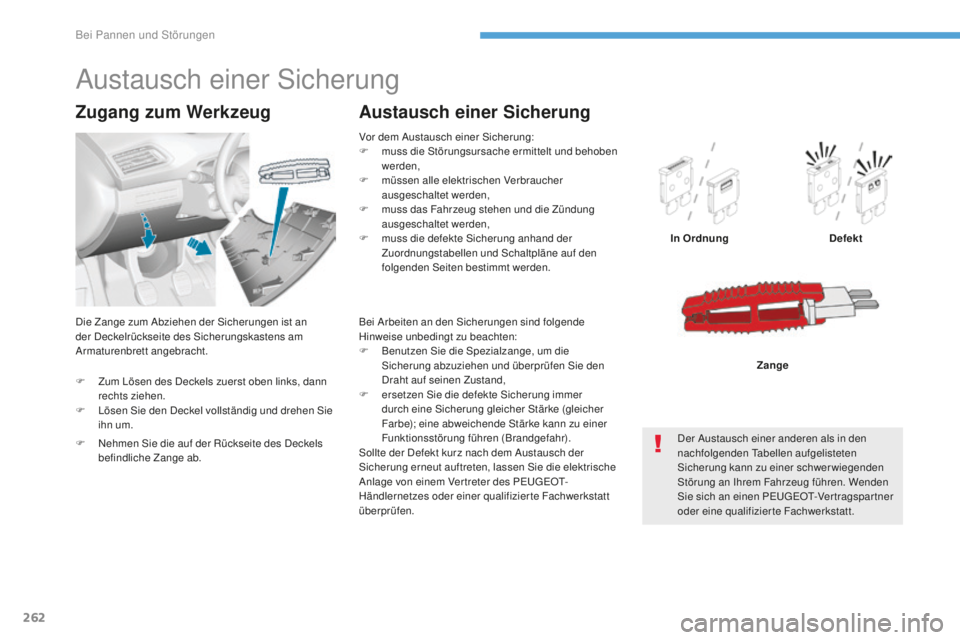

Zugang zum Werkzeug
Vor dem Austausch einer Sicherung:
F m uss die Störungsursache ermittelt und behoben
werden,
F
m
üssen alle elektrischen Verbraucher
ausgeschaltet werden,
F
m
uss das Fahrzeug stehen und die Zündung
ausgeschaltet werden,
F
m
uss die defekte Sicherung anhand der
Zuordnungstabellen und Schaltpläne auf den
folgenden Seiten bestimmt werden.
Austausch einer Sicherung
In Ordnung Defekt
Der Austausch einer anderen als in den
nachfolgenden
t
a
bellen aufgelisteten
Sicherung kann zu einer schwerwiegenden
Störung an Ihrem Fahrzeug führen. Wenden
Sie sich an einen P
eu
ge
Ot-V
er tragspar tner
oder eine qualifizierte Fachwerkstatt. Zange
Austausch einer Sicherung
Bei Arbeiten an den Sicherungen sind folgende
Hinweise unbedingt zu beachten:
F
B
enutzen Sie die Spezialzange, um die
Sicherung abzuziehen und überprüfen Sie den
Draht auf seinen Zustand,
F
e
rsetzen Sie die defekte Sicherung immer
durch eine Sicherung gleicher Stärke (gleicher
Farbe); eine abweichende Stärke kann zu einer
Funktionsstörung führen (Brandgefahr).
Sollte der Defekt kurz nach dem Austausch der
Sicherung erneut auftreten, lassen Sie die elektrische
Anlage von einem Ver treter des P
eu
ge
Ot-
H
ändlernetzes oder einer qualifizierte Fachwerkstatt
überprüfen.
F
N
ehmen Sie die auf der Rückseite des Deckels
befindliche Zange ab.
Die Zange zum Abziehen der Sicherungen ist an
der Deckelrückseite des Sicherungskastens am
Armaturenbrett angebracht.
Bei Pannen und Störungen
Page 265 of 393

263
308_de_Chap08_en-cas-de-panne_ed01-2016
Für die Behebung von Funktionsstörungen,
deren
ur sache der ei nbau und die
Verwendung von elektrischem Zubehör ist,
welches nicht von P
eu
ge
Ot
geliefer t und
empfohlen wird und/oder nicht nach den
entsprechenden Richtlinien des Herstellers
eingebaut wurde, übernimmt P
eu
ge
Ot
grundsätzlich keine Haftung, leistet keinen
er
satz und erstattet nicht die daraus
entstandenen Instandsetzungskosten,
insbesondere wenn der Verbrauch aller
angeschlossenen Zubehörgeräte mehr als
10
mA beträgt.Einbau von elektrischem
Zubehör
Die elektrische Anlage Ihres Fahrzeugs
wurde so konzipier t, dass sie mit der
elektrischen Serien- oder Sonderausstattung
störungsfrei funktioniert.
Bitte wenden Sie sich an einen Ver treter
des P
eu
ge
Ot-
Händlernetzes oder eine
qualifizier te Fachwerkstatt, bevor Sie noch
weitere elektrische Zubehörteile oder
Ausstattungen einbauen.
8
Bei Pannen und Störungen
Page 266 of 393

264
308_de_Chap08_en-cas-de-panne_ed01-2016

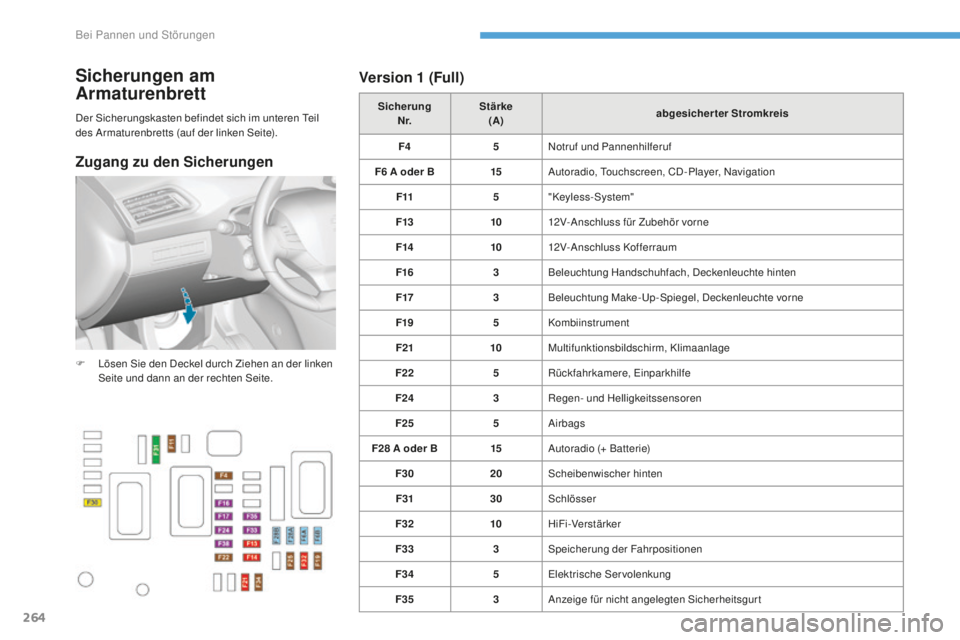

Sicherungen am
Armaturenbrett
Der Sicherungskasten befindet sich im unteren te il
des Armaturenbretts (auf der linken Seite). Sicherung
N r. Stärke
(A) abgesicherter Stromkreis
F4 5Notruf und Pannenhilferuf
F6
A oder B15Autoradio,
t
o
uchscreen, CD-Player, Navigation
F11 5"Keyless-System"
F13 1012V-Anschluss für Zubehör vorne
F14 1012V-Anschluss Kofferraum
F16 3Beleuchtung Handschuhfach, Deckenleuchte hinten
F17 3Beleuchtung Make-
up
-Spiegel, Deckenleuchte vorne
F19 5Kombiinstrument
F21 10Multifunktionsbildschirm, Klimaanlage
F22 5Rückfahrkamere,
e
inpa
rkhilfe
F24 3Regen- und Helligkeitssensoren
F25 5Airbags
F28
A oder B15Autoradio (+ Batterie)
F30 20Scheibenwischer hinten
F31 30Schlösser
F32 10HiFi-Verstärker
F33 3Speicherung der Fahrpositionen
F34 5
el
ektrische Servolenkung
F35 3Anzeige für nicht angelegten Sicherheitsgurt
F
L
ösen Sie den Deckel durch Ziehen an der linken
Seite und dann an der rechten Seite.
Version 1 (Full)
Z
ugang zu den Sicherungen
Bei Pannen und Störungen
Page 267 of 393

265
308_de_Chap08_en-cas-de-panne_ed01-2016

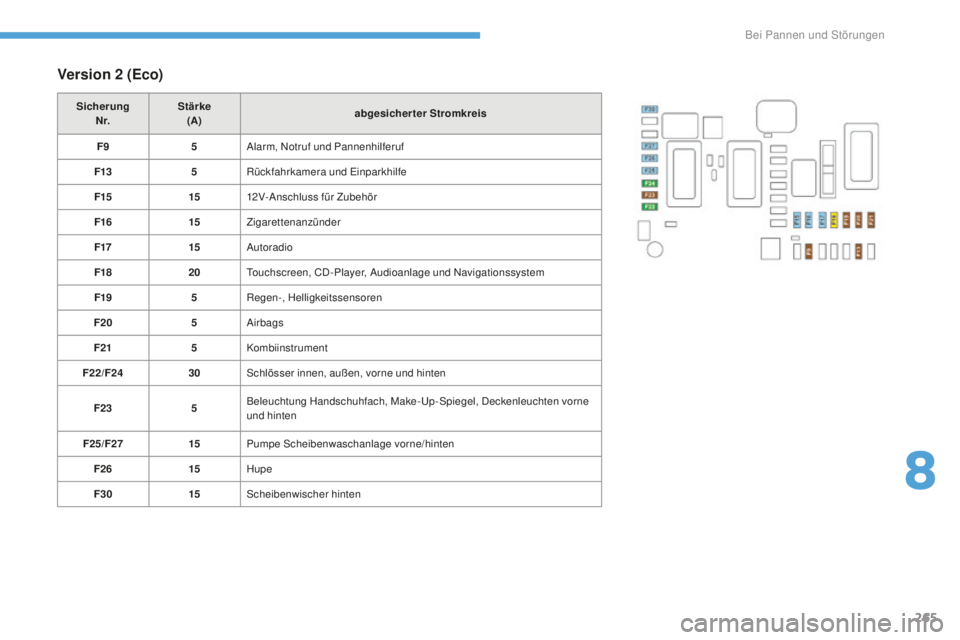

Version 2 (Eco)
Sicherung
N r. Stärke
(A) abgesicherter Stromkreis
F9 5Alarm, Notruf und Pannenhilferuf
F13 5Rückfahrkamera und
e
i
nparkhilfe
F15 1512V-Anschluss für Zubehör
F16 15Zigarettenanzünder
F17 15Autoradio
F18 20
to
uchscreen, CD-Player, Audioanlage und Navigationssystem
F19 5Regen-, Helligkeitssensoren
F20 5Airbags
F21 5Kombiinstrument
F22/F24 30Schlösser innen, außen, vorne und hinten
F23 5Beleuchtung Handschuhfach, Make-
up
-Spiegel, Deckenleuchten vorne
und hinten
F25/F27 15Pumpe Scheibenwaschanlage vorne/hinten
F26 15Hupe
F30 15Scheibenwischer hinten
8
Bei Pannen und Störungen
Page 268 of 393

266
308_de_Chap08_en-cas-de-panne_ed01-2016

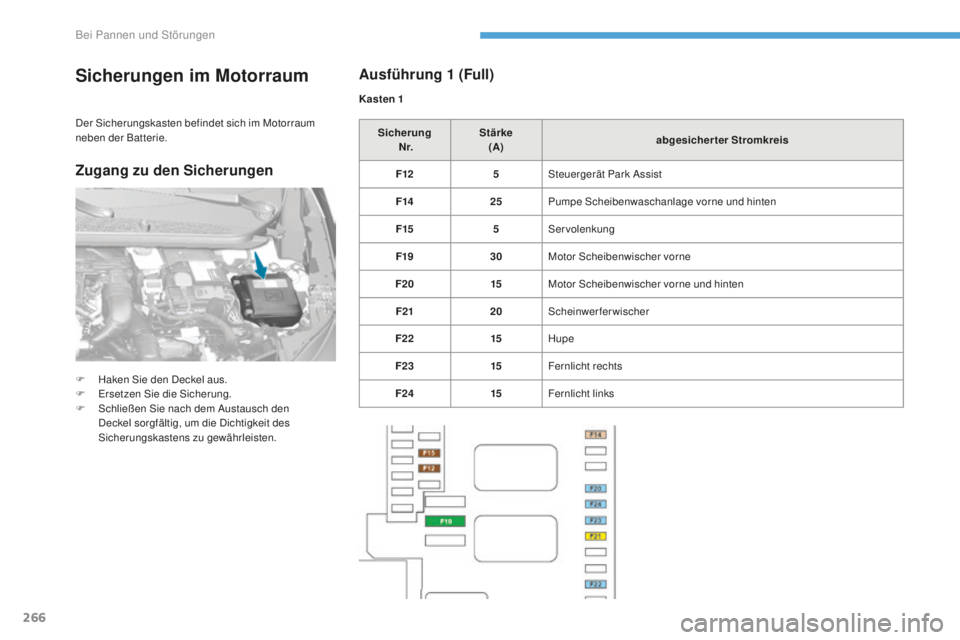

Sicherungen im Motorraum
F Haken Sie den Deckel aus.
F
er setzen Sie die Sicherung.
F
S
chließen Sie nach dem Austausch den
Deckel sorgfältig, um die Dichtigkeit des
Sicherungskastens zu gewährleisten. Sicherung
N r. Stärke
(A) abgesicherter Stromkreis
F12 5Steuergerät Park Assist
F14 25Pumpe Scheibenwaschanlage vorne und hinten
F15 5Servolenkung
F19 30Motor Scheibenwischer vorne
F20 15Motor Scheibenwischer vorne und hinten
F21 20Scheinwerferwischer
F22 15Hupe
F23 15Fernlicht rechts
F24 15Fernlicht links
Der Sicherungskasten befindet sich im Motorraum
neben der Batterie.
Ausführung 1 (Full)
Kasten 1
Zugang zu den Sicherungen
Bei Pannen und Störungen
Page 269 of 393

267
308_de_Chap08_en-cas-de-panne_ed01-2016

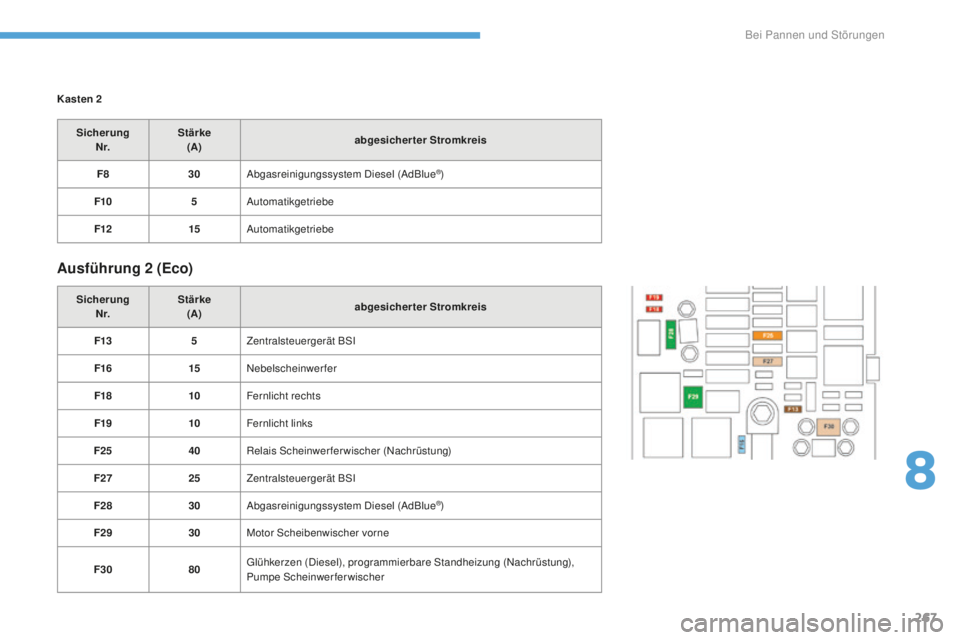

Kasten 2
Sicherung N r. Stärke
(A) abgesicherter Stromkreis
F8 30Abgasreinigungssystem Diesel (AdBlue
®)
F10 5Automatikgetriebe
F12 15Automatikgetriebe
Ausführung 2 (Eco)
Sicherung
N r. Stärke
(A) abgesicherter Stromkreis
F13 5Zentralsteuergerät BSI
F16 15Nebelscheinwerfer
F18 10Fernlicht rechts
F19 10Fernlicht links
F25 40Relais Scheinwerferwischer (Nachrüstung)
F27 25Zentralsteuergerät BSI
F28 30Abgasreinigungssystem Diesel (AdBlue
®)
F29 30Motor Scheibenwischer vorne
F30 80
glü
hkerzen (Diesel), programmierbare Standheizung (Nachrüstung),
Pumpe Scheinwerferwischer
8
Bei Pannen und Störungen
Page 270 of 393

268
308_de_Chap08_en-cas-de-panne_ed01-2016

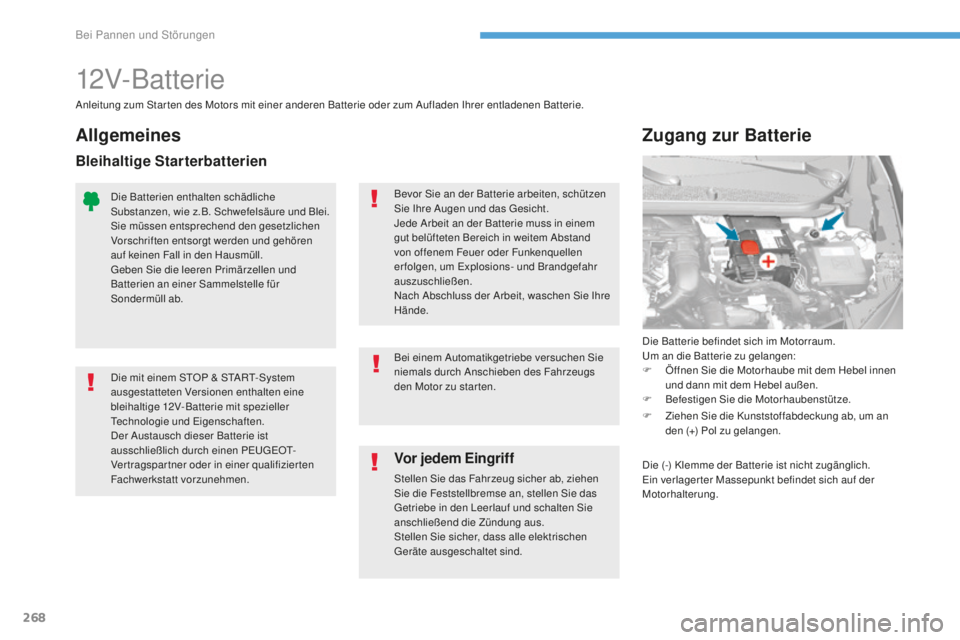

12V-Batterie
Die Batterie befindet sich im Motorraum.u
m an die Batterie zu gelangen:
F
Ö
ffnen Sie die Motorhaube mit dem Hebel innen
und dann mit dem Hebel außen.
F
B
efestigen Sie die Motorhaubenstütze.
Zugang zur Batterie
Anleitung zum Star ten des Motors mit einer anderen Batterie oder zum Aufladen Ihrer entladenen Batterie.
Vor jedem Eingriff
Stellen Sie das Fahrzeug sicher ab, ziehen
Sie die Feststellbremse an, stellen Sie das
ge
triebe in den Leerlauf und schalten Sie
anschließend die Zündung aus.
Stellen Sie sicher, dass alle elektrischen
ge
räte ausgeschaltet sind.
Bei einem Automatikgetriebe versuchen Sie
niemals durch Anschieben des Fahrzeugs
den Motor zu star ten.
Die Batterien enthalten schädliche
Substanzen, wie z.B. Schwefelsäure und Blei.
Sie müssen entsprechend den gesetzlichen
Vorschriften entsorgt werden und gehören
auf keinen Fall in den Hausmüll.
ge
ben Sie die leeren Primärzellen und
Batterien an einer Sammelstelle für
Sondermüll ab. Bevor Sie an der Batterie arbeiten, schützen
Sie Ihre Augen und das g
e
sicht.
Jede Arbeit an der Batterie muss in einem
gut belüfteten Bereich in weitem Abstand
von offenem Feuer oder Funkenquellen
er folgen, um e
x
plosions- und Brandgefahr
auszuschließen.
Nach Abschluss der Arbeit, waschen Sie Ihre
Hände.
Die mit einem S
tO
P & S
tA
R
t-
System
ausgestatteten Versionen enthalten eine
bleihaltige 12V-Batterie mit spezieller
tec
hnologie und
e
i
genschaften.
Der Austausch dieser Batterie ist
ausschließlich durch einen P
eu
ge
Ot-
V
ertragspartner oder in einer qualifizierten
Fachwerkstatt vorzunehmen.
Allgemeines
Bleihaltige Starterbatterien
F Ziehen Sie die Kunststoffabdeckung ab, um an den (+) Pol zu gelangen.
Die (-) Klemme der Batterie ist nicht zugänglich.
ei
n verlager ter Massepunkt befindet sich auf der
Motorhalterung.
