Peugeot 308 2018 Manuale del proprietario (in Italian)

UNA COLLABORAZIONE AL SERVIZIO
DELLE PERFORMANCE!
TOTAL QUARTZ protegge il motore dagli effetti del
tempo.
PEUGEOT & TOTAL
TOTAL QUARTZ Ineo First è un lubrificante ad altissime
prestazioni, frutto della collaborazione tra le divisioni R&S
di Peugeot e Total. Formulato specialmente per i motori in
dotazione ai veicoli Peugeot, la sua tecnologia innovativa
permette di ridurre significativamente le emissioni di CO
2 e
mantenere il motore pulito. Il team PEUGEOT TOTAL sa come spingere sempre più oltre
i limiti delle prestazioni per vincere nelle situazioni più difficili,
come confermato dai primi tre posti ottenuti nel 2017.
Per ottenere risultati eccezionali, i team Peugeot Sport
hanno scelto TOTAL QUARTZ per la Peugeot 3008 DKR, un
lubrificante ad alta tecnologia che protegge il motore nelle
condizioni più estreme.

170

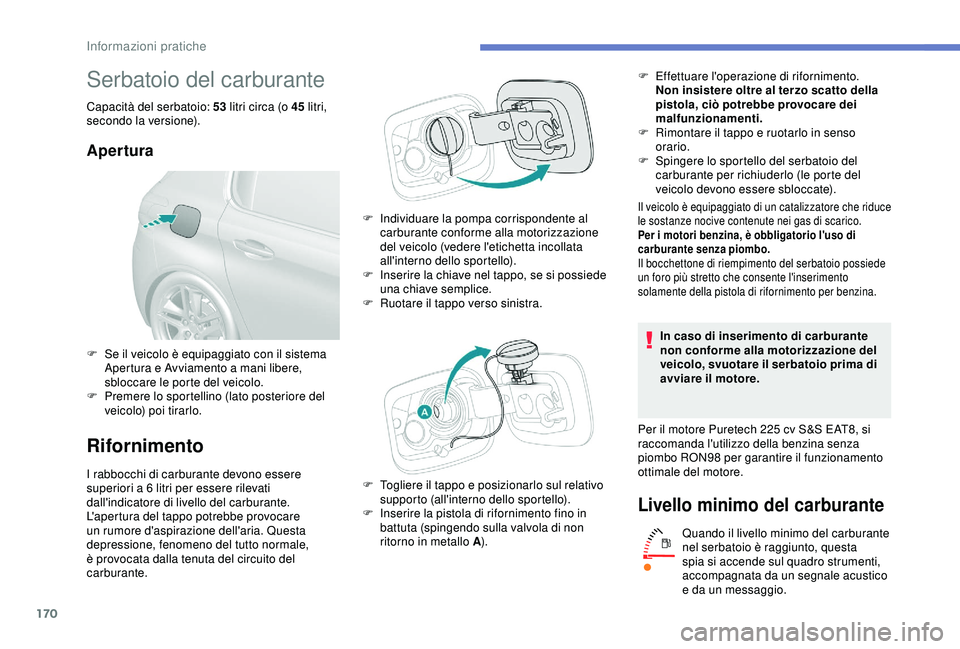

Serbatoio del carburante
Capacità del serbatoio: 53 litri circa (o 45 litri,
secondo la versione).
Apertura
Rifornimento
I rabbocchi di carburante devono essere
superiori a 6 litri per essere rilevati
dall'indicatore di livello del carburante.
L'apertura del tappo potrebbe provocare
un rumore d'aspirazione dell'aria. Questa
depressione, fenomeno del tutto normale,
è provocata dalla tenuta del circuito del
carburante. F

I
ndividuare la pompa corrispondente al
carburante conforme alla motorizzazione
del veicolo (vedere l'etichetta incollata
all'interno dello sportello).
F
I
nserire la chiave nel tappo, se si possiede
una chiave semplice.
F
R
uotare il tappo verso sinistra.
Il veicolo è equipaggiato di un catalizzatore che riduce
le sostanze nocive contenute nei gas di scarico.
Per i motori benzina, è obbligatorio l'uso di
carburante senza piombo.
Il bocchettone di riempimento del serbatoio possiede
un foro più stretto che consente l'inserimento
solamente della pistola di rifornimento per benzina.
In caso di inserimento di carburante
non conforme alla motorizzazione del
veicolo, svuotare il serbatoio prima di
avviare il motore.
Per il motore Puretech 225 cv S&S EAT8, si
raccomanda l'utilizzo della benzina senza
piombo RON98 per garantire il funzionamento
ottimale del motore.
Livello minimo del carburante
Quando il livello minimo del carburante
nel serbatoio è raggiunto, questa
spia si accende sul quadro strumenti,
accompagnata da un segnale acustico
e da un messaggio.
F

S

e il veicolo è equipaggiato con il sistema
Apertura e Avviamento a mani libere,
sbloccare le porte del veicolo.
F

P

remere lo sportellino (lato posteriore del
veicolo) poi tirarlo.
F

T

ogliere il tappo e posizionarlo sul relativo
supporto (all'interno dello sportello).
F

I

nserire la pistola di rifornimento fino in
battuta (spingendo sulla valvola di non
ritorno in metallo A). F

E

ffettuare l'operazione di rifornimento.
Non insistere oltre al terzo scatto della
pistola, ciò potrebbe provocare dei
malfunzionamenti.
F

R

imontare il tappo e ruotarlo in senso
orario.
F

Sp

ingere lo sportello del serbatoio del
carburante per richiuderlo (le porte del
veicolo devono essere sbloccate).
Informazioni pratiche

171

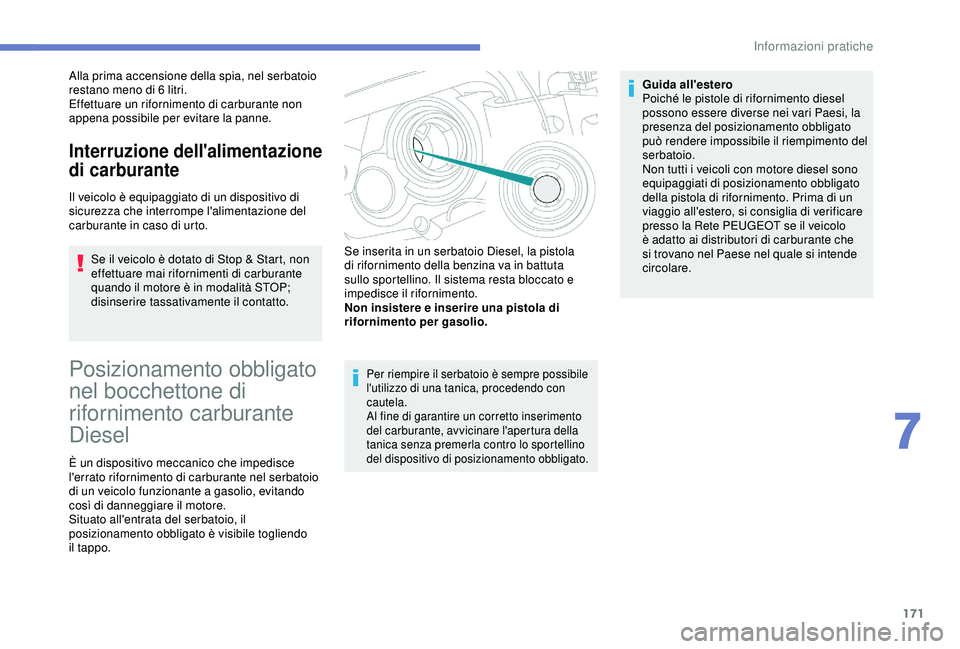

Alla prima accensione della spia, nel serbatoio
restano meno di 6 litri.
Effettuare un rifornimento di carburante non
appena possibile per evitare la panne.
Interruzione dell'alimentazione
di carburante
Il veicolo è equipaggiato di un dispositivo di
sicurezza che interrompe l'alimentazione del
carburante in caso di urto.
Se il veicolo è dotato di Stop & Start, non
effettuare mai rifornimenti di carburante
quando il motore è in modalità STOP;
disinserire tassativamente il contatto.
Posizionamento obbligato
nel bocchettone di
rifornimento carburante
Diesel
È un dispositivo meccanico che impedisce
l'errato rifornimento di carburante nel serbatoio
di un veicolo funzionante a gasolio, evitando
così di danneggiare il motore.
Situato all'entrata del serbatoio, il
posizionamento obbligato è visibile togliendo
il tappo.
Per riempire il serbatoio è sempre possibile
l'utilizzo di una tanica, procedendo con
cautela.
Al fine di garantire un corretto inserimento
del carburante, avvicinare l'apertura della
tanica senza premerla contro lo sportellino
del dispositivo di posizionamento obbligato.
Guida all'estero
Poiché le pistole di rifornimento diesel
possono essere diverse nei vari Paesi, la
presenza del posizionamento obbligato
può rendere impossibile il riempimento del
serbatoio.
Non tutti i veicoli con motore diesel sono
equipaggiati di posizionamento obbligato
della pistola di rifornimento. Prima di un
viaggio all'estero, si consiglia di verificare
presso la Rete PEUGEOT se il veicolo
è adatto ai distributori di carburante che
si trovano nel Paese nel quale si intende
circolare.
Se inserita in un serbatoio Diesel, la pistola
di rifornimento della benzina va in battuta
sullo sportellino. Il sistema resta bloccato e
impedisce il rifornimento.
Non insistere e inserire una pistola di
rifornimento per gasolio.
7
Informazioni pratiche

172

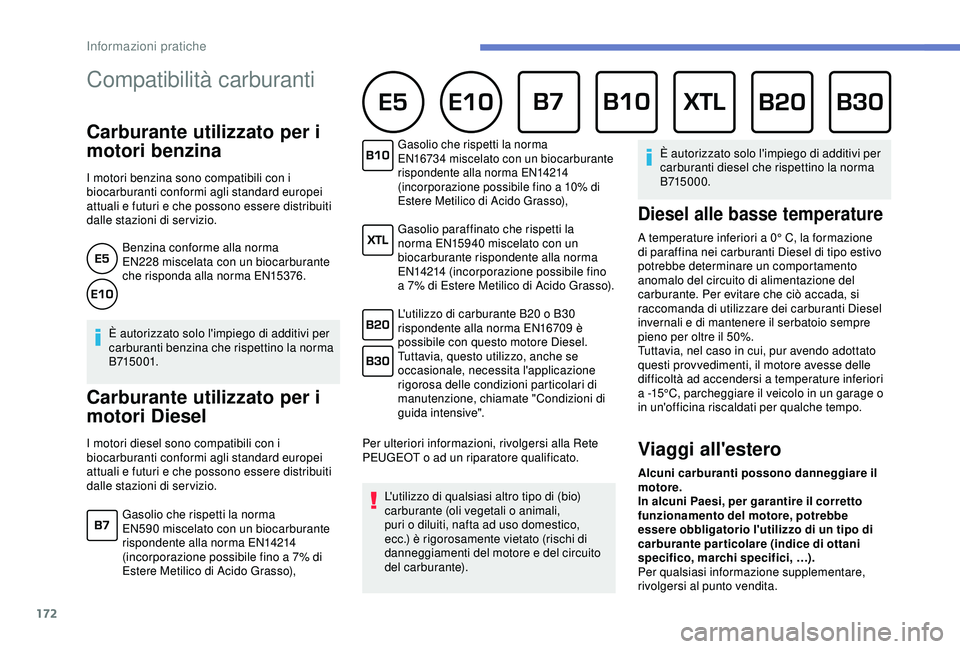

Compatibilità carburanti
Carburante utilizzato per i
motori benzina
I motori benzina sono compatibili con i
biocarburanti conformi agli standard europei
attuali e futuri e che possono essere distribuiti
dalle stazioni di servizio.Benzina conforme alla norma
EN228
miscelata con un biocarburante
che risponda alla norma EN15376.
È autorizzato solo l'impiego di additivi per
carburanti benzina che rispettino la norma
B715 0 01.
Carburante utilizzato per i
motori Diesel
I motori diesel sono compatibili con i
biocarburanti conformi agli standard europei
attuali e futuri e che possono essere distribuiti
dalle stazioni di servizio. Per ulteriori informazioni, rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato.
L'utilizzo di qualsiasi altro tipo di (bio)
carburante (oli vegetali o animali,
puri o diluiti, nafta ad uso domestico,
ecc.) è rigorosamente vietato (rischi di
danneggiamenti del motore e del circuito
del carburante). È autorizzato solo l'impiego di additivi per
carburanti diesel che rispettino la norma
B715000.
Diesel alle basse temperature
A temperature inferiori a 0° C, la formazione
di paraffina nei carburanti Diesel di tipo estivo
potrebbe determinare un comportamento
anomalo del circuito di alimentazione del
carburante. Per evitare che ciò accada, si
raccomanda di utilizzare dei carburanti Diesel
invernali e di mantenere il serbatoio sempre
pieno per oltre il 50%.
Tuttavia, nel caso in cui, pur avendo adottato
questi provvedimenti, il motore avesse delle
difficoltà ad accendersi a temperature inferiori
a -15°C, parcheggiare il veicolo in un garage o
in un'officina riscaldati per qualche tempo.
Viaggi all'estero
Alcuni carburanti possono danneggiare il
motore.
In alcuni Paesi, per garantire il corretto
funzionamento del motore, potrebbe
essere obbligatorio l'utilizzo di un tipo di
carburante par ticolare (indice di ottani
specifico, marchi specifici, …).
Per qualsiasi informazione supplementare,
rivolgersi al punto vendita.
Gasolio che rispetti la norma
EN590

miscelato con un biocarburante
rispondente alla norma EN14214
(incorporazione possibile fino a 7% di
Estere Metilico di Acido Grasso),
Gasolio che rispetti la norma
EN16734 miscelato con un biocarburante
rispondente alla norma EN14214
(incorporazione possibile fino a 10% di
Estere Metilico di Acido Grasso),
Gasolio paraffinato che rispetti la
norma EN15940 miscelato con un
biocarburante rispondente alla norma
EN14214 (incorporazione possibile fino
a 7% di Estere Metilico di Acido Grasso).
L'utilizzo di carburante B20 o B30
rispondente alla norma EN16709 è
possibile con questo motore Diesel.
Tuttavia, questo utilizzo, anche se
occasionale, necessita l'applicazione
rigorosa delle condizioni particolari di
manutenzione, chiamate "Condizioni di
guida intensive".
Informazioni pratiche

173

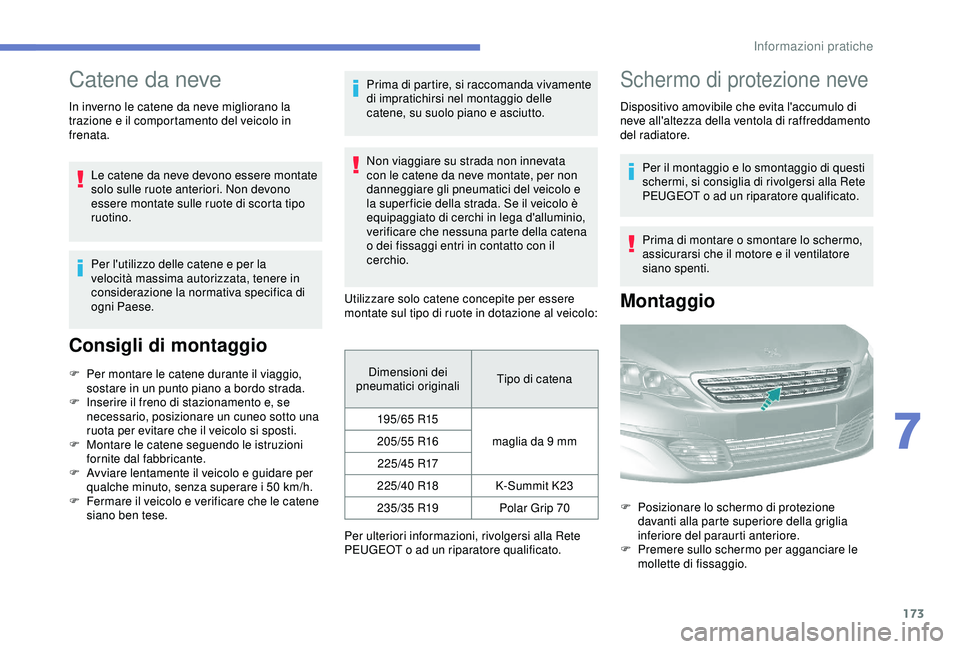

Catene da neve
In inverno le catene da neve migliorano la
trazione e il comportamento del veicolo in
frenata.Le catene da neve devono essere montate
solo sulle ruote anteriori. Non devono
essere montate sulle ruote di scorta tipo
ruotino.
Per l'utilizzo delle catene e per la
velocità massima autorizzata, tenere in
considerazione la normativa specifica di
ogni Paese.
Consigli di montaggio
F Per montare le catene durante il viaggio, sostare in un punto piano a bordo strada.
F

I
nserire il freno di stazionamento e, se
necessario, posizionare un cuneo sotto una
ruota per evitare che il veicolo si sposti.
F

M
ontare le catene seguendo le istruzioni
fornite dal fabbricante.
F

A
vviare lentamente il veicolo e guidare per
qualche minuto, senza superare i 50
km/h.
F

F
ermare il veicolo e verificare che le catene
siano ben tese. Prima di partire, si raccomanda vivamente
di impratichirsi nel montaggio delle
catene, su suolo piano e asciutto.
Non viaggiare su strada non innevata
con le catene da neve montate, per non
danneggiare gli pneumatici del veicolo e
la super ficie della strada. Se il veicolo è
equipaggiato di cerchi in lega d'alluminio,
verificare che nessuna parte della catena
o dei fissaggi entri in contatto con il
cerchio.
Utilizzare solo catene concepite per essere
montate sul tipo di ruote in dotazione al veicolo:
Dimensioni dei
pneumatici originali Tipo di catena
195/65 R15 maglia da 9
mm
205/55 R16
2 2 5 /4 5 R17
225/40 R18 K-Summit K23
235/35 R19 Polar Grip 70
Per ulteriori informazioni, rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato.
Schermo di protezione neve
Dispositivo amovibile che evita l'accumulo di
neve all'altezza della ventola di raffreddamento
del radiatore.
Per il montaggio e lo smontaggio di questi
schermi, si consiglia di rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato.
Prima di montare o smontare lo schermo,
assicurarsi che il motore e il ventilatore
siano spenti.
Montaggio
F Posizionare lo schermo di protezione davanti alla parte superiore della griglia
inferiore del paraurti anteriore.
F

P
remere sullo schermo per agganciare le
mollette di fissaggio.
7
Informazioni pratiche

174

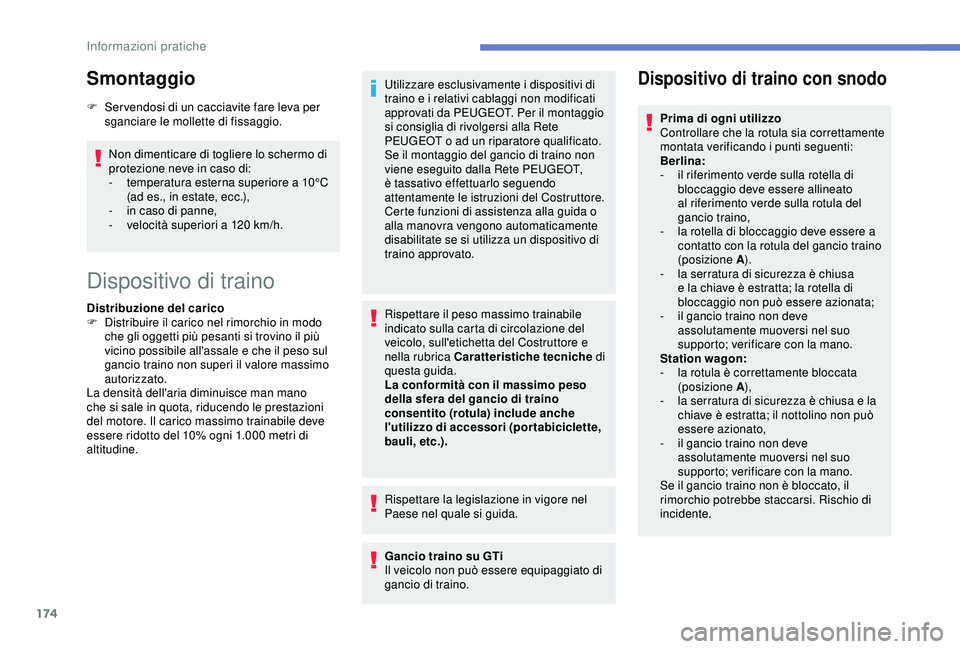

Smontaggio
F Ser vendosi di un cacciavite fare leva per sganciare le mollette di fissaggio.
Non dimenticare di togliere lo schermo di
protezione neve in caso di:
-

t
emperatura esterna superiore a 10°C
(ad es., in estate, ecc.),
-

i
n caso di panne,
-

v
elocità superiori a 120 km/h.
Dispositivo di traino
Distribuzione del carico
F D istribuire il carico nel rimorchio in modo
che gli oggetti più pesanti si trovino il più
vicino possibile all'assale e che il peso sul
gancio traino non superi il valore massimo
autorizzato.
La densità dell'aria diminuisce man mano
che si sale in quota, riducendo le prestazioni
del motore. Il carico massimo trainabile deve
essere ridotto del 10% ogni 1.000
metri di
altitudine. Utilizzare esclusivamente i dispositivi di
traino e i relativi cablaggi non modificati
approvati da PEUGEOT. Per il montaggio
si consiglia di rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato.
Se il montaggio del gancio di traino non
viene eseguito dalla Rete PEUGEOT,
è tassativo effettuarlo seguendo
attentamente le istruzioni del Costruttore.
Certe funzioni di assistenza alla guida o
alla manovra vengono automaticamente
disabilitate se si utilizza un dispositivo di
traino approvato.
Rispettare il peso massimo trainabile
indicato sulla carta di circolazione del
veicolo, sull'etichetta del Costruttore e
nella rubrica Caratteristiche tecniche
di
questa guida.
La conformità con il massimo peso
della sfera del gancio di traino
consentito (rotula) include anche
l'utilizzo di accessori (portabiciclette,
bauli, etc.).
Rispettare la legislazione in vigore nel
Paese nel quale si guida.
Gancio traino su GTi
Il veicolo non può essere equipaggiato di
gancio di traino.
Dispositivo di traino con snodo
Prima di ogni utilizzo
Controllare che la rotula sia correttamente
montata verificando i punti seguenti:
Berlina:
-

i
l riferimento verde sulla rotella di
bloccaggio deve essere allineato
al riferimento verde sulla rotula del
gancio traino,
-

l
a rotella di bloccaggio deve essere a
contatto con la rotula del gancio traino
(posizione A ).
-

l
a serratura di sicurezza è chiusa
e la chiave è estratta; la rotella di
bloccaggio non può essere azionata;
-

i
l gancio traino non deve
assolutamente muoversi nel suo
supporto; verificare con la mano.
Station wagon:
-

l
a rotula è correttamente bloccata
(posizione A ),
-

l
a serratura di sicurezza è chiusa e la
chiave è estratta; il nottolino non può
essere azionato,
-

i
l gancio traino non deve
assolutamente muoversi nel suo
supporto; verificare con la mano.
Se il gancio traino non è bloccato, il
rimorchio potrebbe staccarsi. Rischio di
incidente.
Informazioni pratiche

175

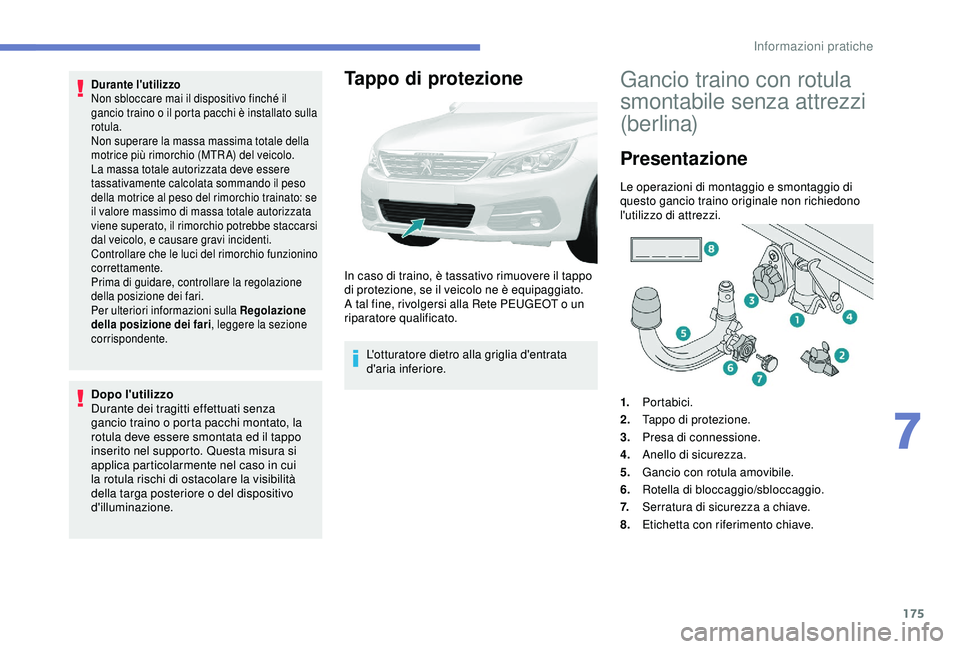

Durante l'utilizzo
Non sbloccare mai il dispositivo finché il
gancio traino o il porta pacchi è installato sulla
rotula.
Non superare la massa massima totale della
motrice più rimorchio (MTR A) del veicolo.
La massa totale autorizzata deve essere
tassativamente calcolata sommando il peso
della motrice al peso del rimorchio trainato: se
il valore massimo di massa totale autorizzata
viene superato, il rimorchio potrebbe staccarsi
dal veicolo, e causare gravi incidenti.
Controllare che le luci del rimorchio funzionino
correttamente.
Prima di guidare, controllare la regolazione
della posizione dei fari.
Per ulteriori informazioni sulla Regolazione
della posizione dei fari, leggere la sezione
corrispondente.
Dopo l'utilizzo
Durante dei tragitti effettuati senza
gancio traino o porta pacchi montato, la
rotula deve essere smontata ed il tappo
inserito nel supporto. Questa misura si
applica particolarmente nel caso in cui
la rotula rischi di ostacolare la visibilità
della targa posteriore o del dispositivo
d'illuminazione.
Tappo di protezione
In caso di traino, è tassativo rimuovere il tappo
di protezione, se il veicolo ne è equipaggiato.
A tal fine, rivolgersi alla Rete PEUGEOT o un
riparatore qualificato.
L'otturatore dietro alla griglia d'entrata
d'aria inferiore.
Gancio traino con rotula
smontabile senza attrezzi
(berlina)
Presentazione
Le operazioni di montaggio e smontaggio di
questo gancio traino originale non richiedono
l'utilizzo di attrezzi.
1.Portabici.
2. Tappo di protezione.
3. Presa di connessione.
4. Anello di sicurezza.
5. Gancio con rotula amovibile.
6. Rotella di bloccaggio/sbloccaggio.
7. Serratura di sicurezza a chiave.
8. Etichetta con riferimento chiave.
7
Informazioni pratiche

176
I rimorchi con fari a LED non sono
compatibili con il cablaggio di questo
dispositivo.
Per informazioni sulle caratteristiche
tecniche e in particolare sui pesi trainabili
in funzione del tipo di veicolo, consultare
la sezione corrispondente.
Per garantire una guida in totale sicurezza
in presenza di un sistema di traino ,
consultare la sezione corrispondente.

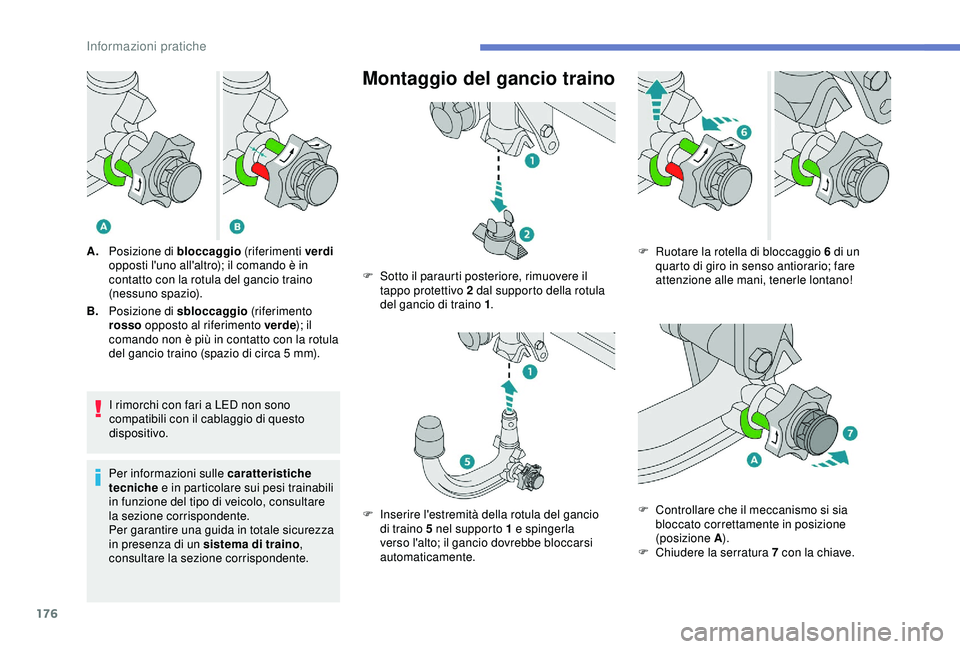

Montaggio del gancio traino
A. Posizione di bloccaggio (riferimenti verdi
opposti l'uno all'altro); il comando è in
contatto con la rotula del gancio traino
(nessuno spazio).
B. Posizione di sbloccaggio (riferimento
rosso opposto al riferimento verde ); il
comando non è più in contatto con la rotula
del gancio traino (spazio di circa 5
mm).F

S
otto il paraurti posteriore, rimuovere il
tappo protettivo 2 dal supporto della rotula
del gancio di traino 1 .
F

I
nserire l'estremità della rotula del gancio
di traino 5 nel supporto 1 e spingerla
verso l'alto; il gancio dovrebbe bloccarsi
automaticamente. F
R uotare la rotella di bloccaggio 6 di un
quarto di giro in senso antiorario; fare
attenzione alle mani, tenerle lontano!
F

C
ontrollare che il meccanismo si sia
bloccato correttamente in posizione
(posizione A ).
F

Ch
iudere la serratura 7 con la chiave.
Informazioni pratiche

177

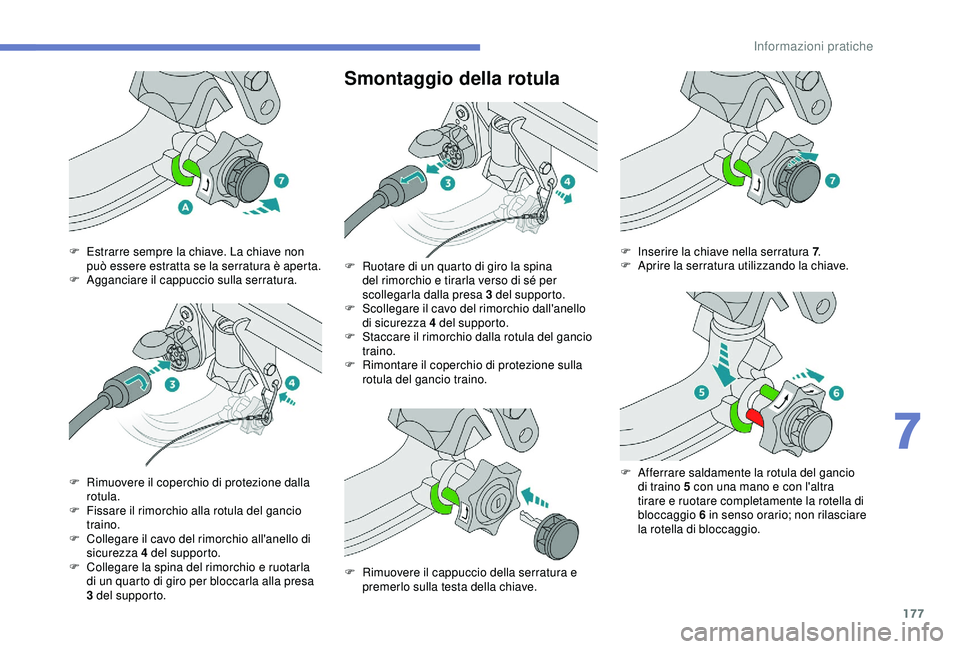

Smontaggio della rotula
F Estrarre sempre la chiave. La chiave non può essere estratta se la serratura è aperta.
F

A
gganciare il cappuccio sulla serratura.
F

R
imuovere il coperchio di protezione dalla
rotula.
F

F
issare il rimorchio alla rotula del gancio
traino.
F

C
ollegare il cavo del rimorchio all'anello di
sicurezza 4 del supporto.
F

C
ollegare la spina del rimorchio e ruotarla
di un quarto di giro per bloccarla alla presa
3 del supporto. F
R uotare di un quarto di giro la spina
del rimorchio e tirarla verso di sé per
scollegarla dalla presa 3 del supporto.
F

S
collegare il cavo del rimorchio dall'anello
di sicurezza 4 del supporto.
F

S
taccare il rimorchio dalla rotula del gancio
traino.
F

R
imontare il coperchio di protezione sulla
rotula del gancio traino.
F

R
imuovere il cappuccio della serratura e
premerlo sulla testa della chiave. F
I nserire la chiave nella serratura 7
.
F A prire la serratura utilizzando la chiave.
F

A
fferrare saldamente la rotula del gancio
di traino 5 con una mano e con l'altra
tirare e ruotare completamente la rotella di
bloccaggio 6 in senso orario; non rilasciare
la rotella di bloccaggio.
7
Informazioni pratiche

178

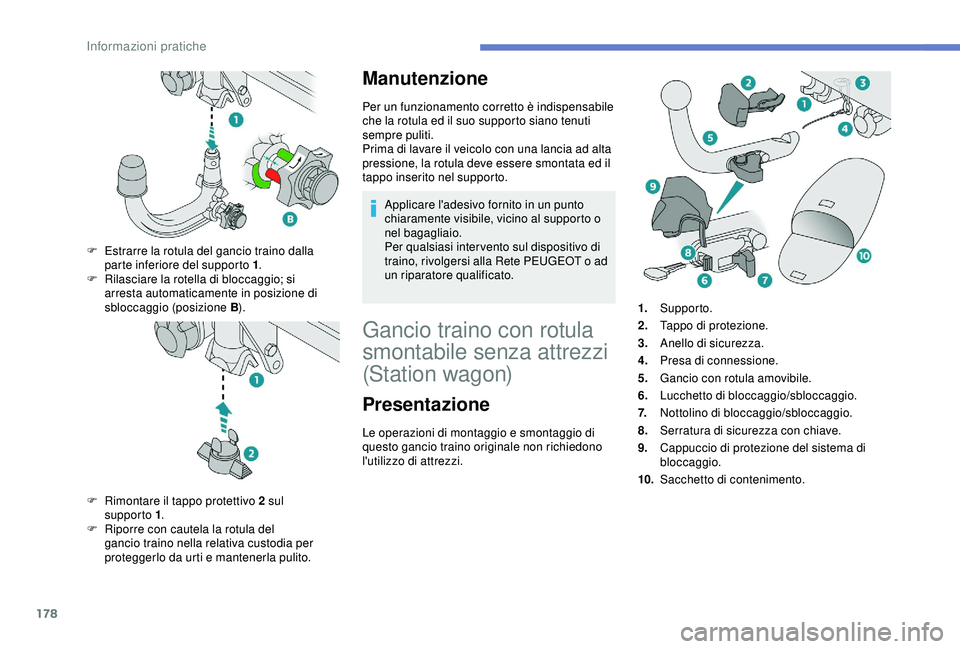

Manutenzione
Per un funzionamento corretto è indispensabile
che la rotula ed il suo supporto siano tenuti
sempre puliti.
Prima di lavare il veicolo con una lancia ad alta
pressione, la rotula deve essere smontata ed il
tappo inserito nel supporto.Applicare l'adesivo fornito in un punto
chiaramente visibile, vicino al supporto o
nel bagagliaio.
Per qualsiasi inter vento sul dispositivo di
traino, rivolgersi alla Rete PEUGEOT o ad
un riparatore qualificato.
Gancio traino con rotula
smontabile senza attrezzi
(Station wagon)
Presentazione
F Estrarre la rotula del gancio traino dalla parte inferiore del supporto 1 .
F

R
ilasciare la rotella di bloccaggio; si
arresta automaticamente in posizione di
sbloccaggio (posizione B ).
F

R
imontare il tappo protettivo 2 sul
supporto 1 .
F

R
iporre con cautela la rotula del
gancio traino nella relativa custodia per
proteggerlo da urti e mantenerla pulito. Le operazioni di montaggio e smontaggio di
questo gancio traino originale non richiedono
l'utilizzo di attrezzi. 1.
Suppor to.
2. Tappo di protezione.
3. Anello di sicurezza.
4. Presa di connessione.
5. Gancio con rotula amovibile.
6. Lucchetto di bloccaggio/sbloccaggio.
7. Nottolino di bloccaggio/sbloccaggio.
8. Serratura di sicurezza con chiave.
9. Cappuccio di protezione del sistema di
bloccaggio.
10. Sacchetto di contenimento.
Informazioni pratiche
