169
Praktisk information

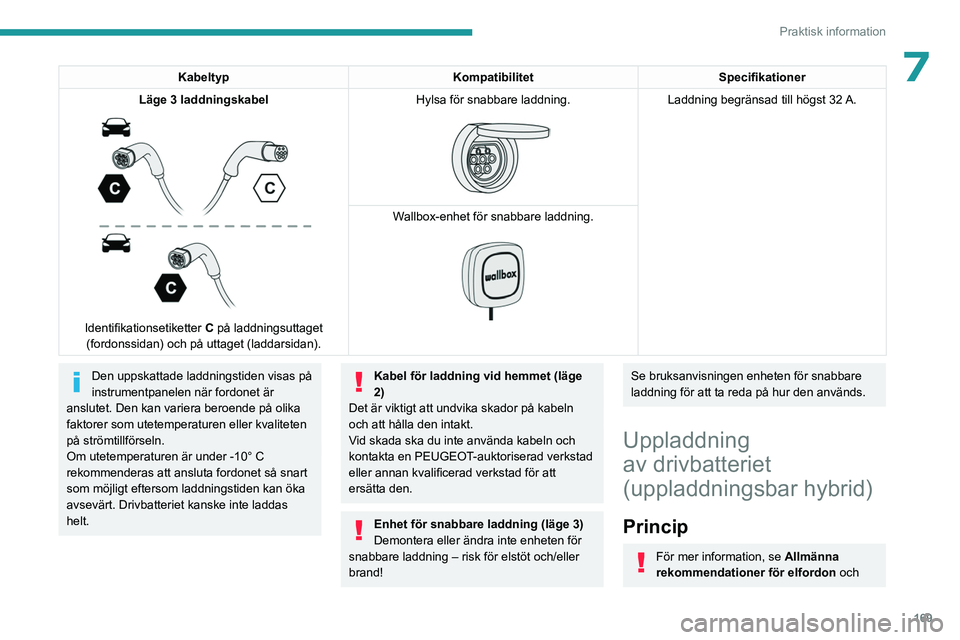

7KabeltypKompatibilitetSpecifikationer
Läge 3 laddningskabel


Identifikationsetiketter C på laddningsuttaget
(fordonssidan) och på uttaget (laddarsidan). Hylsa för snabbare laddning.


Laddning begränsad till högst 32 A.
Wallbox-enhet för snabbare laddning.


Den uppskattade laddningstiden visas på
instrumentpanelen när fordonet är
anslutet. Den kan variera beroende på olika
faktorer som utetemperaturen eller kvaliteten
på strömtillförseln.
Om utetemperaturen är under -10° C
rekommenderas att ansluta fordonet så snart
som möjligt eftersom laddningstiden kan öka
avsevärt. Drivbatteriet kanske inte laddas
helt.Kabel för laddning vid hemmet (läge
2)
Det är viktigt att undvika skador på kabeln
och att hålla den intakt.
Vid skada ska du inte använda kabeln och
kontakta en PEUGEOT-auktoriserad verkstad
eller annan kvalificerad verkstad för att
ersätta den.
Enhet för snabbare laddning (läge 3)
Demontera eller ändra inte enheten för
snabbare laddning – risk för elstöt och/eller
brand!
Se bruksanvisningen enheten för snabbare
laddning för att ta reda på hur den används.
Uppladdning
av drivbatteriet
(uppladdningsbar hybrid)
Princip
För mer information, se Allmänna
rekommendationer för elfordon och

170
Praktisk information

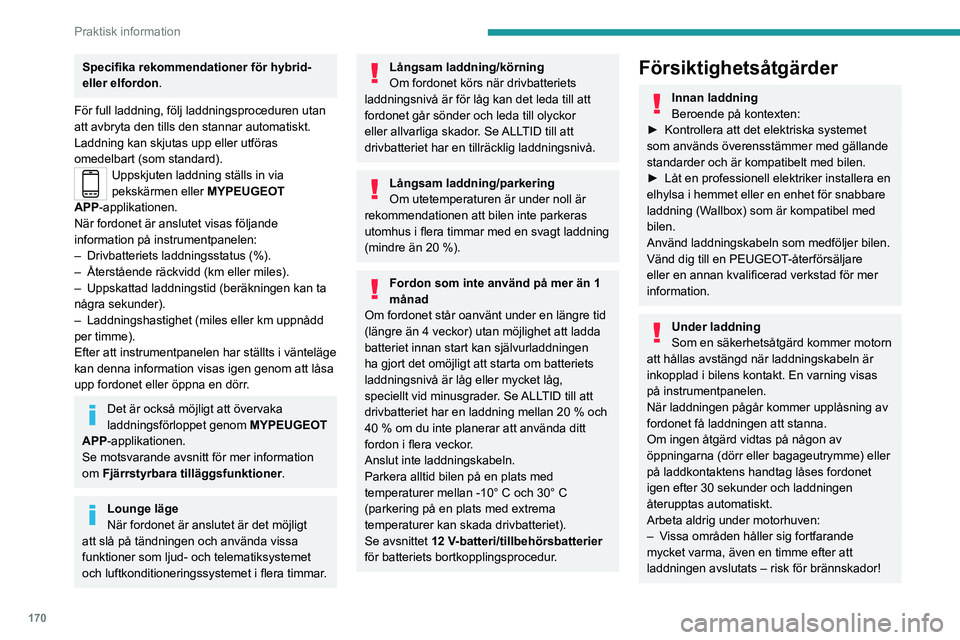

Specifika rekommendationer för hybrid-
eller elfordon.
För full laddning, följ laddningsproceduren utan
att avbryta den tills den stannar automatiskt.
Laddning kan skjutas upp eller utföras
omedelbart (som standard).
Uppskjuten laddning ställs in via
pekskärmen eller MYPEUGEOT
APP
-applikationen.
När fordonet är anslutet visas följande
information på instrumentpanelen:
–

Drivbatteriets laddningsstatus (%).
–


Återstående räckvidd (km eller miles).
–


Uppskattad laddningstid (beräkningen kan ta
några sekunder).
–


Laddningshastighet (miles eller km uppnådd
per timme).
Efter att instrumentpanelen har ställts i vänteläge
kan denna information visas igen genom att låsa
upp fordonet eller öppna en dörr

.
Det är också möjligt att övervaka
laddningsförloppet genom MYPEUGEOT
APP-applikationen.
Se motsvarande avsnitt för mer information
om Fjärrstyrbara tilläggsfunktioner.
Lounge läge
När fordonet är anslutet är det möjligt
att slå på tändningen och använda vissa
funktioner som ljud- och telematiksystemet
och luftkonditioneringssystemet i flera timmar.
Långsam laddning/körning
Om fordonet körs när drivbatteriets
laddningsnivå är för låg kan det leda till att
fordonet går sönder och leda till olyckor
eller allvarliga skador. Se ALLTID till att
drivbatteriet har en tillräcklig laddningsnivå.
Långsam laddning/parkering
Om utetemperaturen är under noll är
rekommendationen att bilen inte parkeras
utomhus i flera timmar med en svagt laddning
(mindre än 20 %).
Fordon som inte använd på mer än 1
månad
Om fordonet står oanvänt under en längre tid
(längre än 4 veckor) utan möjlighet att ladda
batteriet innan start kan självurladdningen
ha gjort det omöjligt att starta om batteriets
laddningsnivå är låg eller mycket låg,
speciellt vid minusgrader. Se ALLTID till att
drivbatteriet har en laddning mellan 20 % och
40 % om du inte planerar att använda ditt
fordon i flera veckor.
Anslut inte laddningskabeln.
Parkera alltid bilen på en plats med
temperaturer mellan -10° C och 30° C
(parkering på en plats med extrema
temperaturer kan skada drivbatteriet).
Se avsnittet 12 V-batteri/tillbehörsbatterier
för batteriets bortkopplingsprocedur.
Försiktighetsåtgärder
Innan laddning
Beroende på kontexten:
►

Kontrollera att det elektriska systemet
som används överensstämmer med gällande
standarder och är kompatibelt med bilen.
►


Låt en professionell elektriker installera en
elhylsa i hemmet eller en enhet för snabbare
laddning (W

allbox) som är kompatibel med
bilen.
Använd laddningskabeln som medföljer bilen.
Vänd dig till en PEUGEOT-återförsäljare
eller en annan kvalificerad verkstad för mer
information.
Under laddning
Som en säkerhetsåtgärd kommer motorn
att hållas avstängd när laddningskabeln är
inkopplad i bilens kontakt. En varning visas
på instrumentpanelen.
När laddningen pågår kommer upplåsning av
fordonet få laddningen att stanna.
Om ingen åtgärd vidtas på någon av
öppningarna (dörr eller bagageutrymme) eller
på laddkontaktens handtag låses fordonet
igen efter 30 sekunder och laddningen
återupptas automatiskt.
Arbeta aldrig under motorhuven:
–

V

issa områden håller sig fortfarande
mycket varma, även en timme efter att
laddningen avslutats – risk för brännskador!

171
Praktisk information
7– Fläkten kan starta när som helst – risk för
skärsår eller strypning!
Efter laddningen
Kontrollera att laddningsluckan är
stängd.
Lämna inte kabeln ansluten i hemmets
elhylsa – risk för kortslutning eller elektrisk
stöt vid kontakt med eller nedsänkning i
vatten!

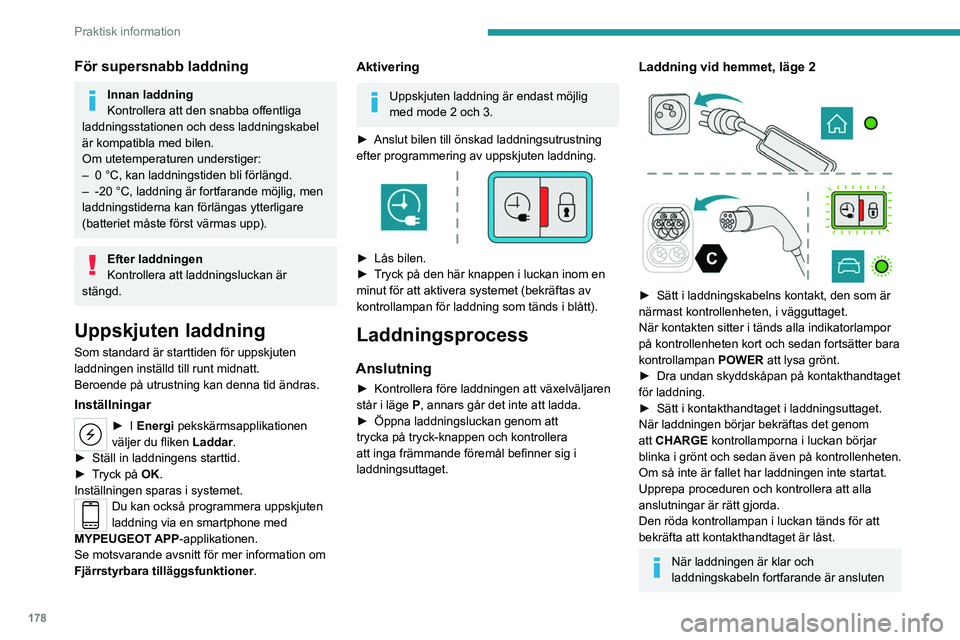

Uppskjuten laddning
Som standard är starttiden för uppskjuten
laddningen inställd till runt midnatt.
Beroende på utrustning kan denna tid ändras.
Inställningar
► I Energi pekskärmsapplikationen
väljer du fliken Laddar.
►

Ställ in laddningens starttid.
►


T

ryck på OK.
Inställningen sparas i systemet.
Du kan också programmera uppskjuten
laddning via en smartphone med
MYPEUGEOT APP-applikationen.
Se motsvarande avsnitt för mer information om
Fjärrstyrbara tilläggsfunktioner.
Aktivering
► Anslut bilen till önskad laddningsutrustning
efter programmering av uppskjuten laddning.
► Tryck på den här knappen i luckan
inom en minut för att aktivera uppskjuten laddning (bekräftas av ljusslingorna som tänds i
blått).
Laddningsprocess
Anslutning
► Kontrollera
före laddningen att växelväljaren
står i läge P och att tändningen är avstängd,
annars går det inte att ladda.
►

T
ryck på baksidan av laddningslucka för att
öppna den och kontrollera att det inte finns några
främmande föremål på fordonets laddningsuttag.
Ljusslingorna i luckan tänds i vitt.
Laddning vid hemmet (läge 2)



► Sätt först i laddningskabelns kontakt, den
som är närmast kontrollenheten, i vägguttaget.
När kontakten
sitter i tänds alla indikatorlampor
på kontrollenheten kort och sedan fortsätter bara
kontrollampan POWER att lysa grönt. ►

Dra undan skyddskåpan på kontakthandtaget
för laddning.
►

Sätt i kontakthandtaget i fordonets
laddningsuttag.
När laddningen börjar bekräftas det genom att
de gröna ljusslingorna vid luckan börjar blinka
och kontrollampan för

CHARGE
börjar blinka i
grönt på kontrollenheten.
Om så inte är fallet har laddningen inte startat.
Upprepa proceduren och kontrollera att alla
anslutningarna är rätt gjorda.
Den röda kontrollampan i luckan tänds för att
bekräfta att kontakthandtaget är låst.
Snabbare laddning (mode 3)

► Följ användarinstruktionerna för att använda
enheten för snabbare laddning (W allbox).
►

Dra undan skyddskåpan på kontakthandtaget
för laddning.
►


Sätt i kontakthandtaget i fordonets
laddningsuttag.
Laddstart bekräftas av att de gröna ljusslingorna
i luckan blinkar

.
Om så inte är fallet har laddningen inte startat.
Upprepa proceduren och kontrollera att alla
anslutningar har upprättats korrekt.

172
Praktisk information
Den röda kontrollampan i luckan tänds för att
bekräfta att kontakthandtaget är låst.

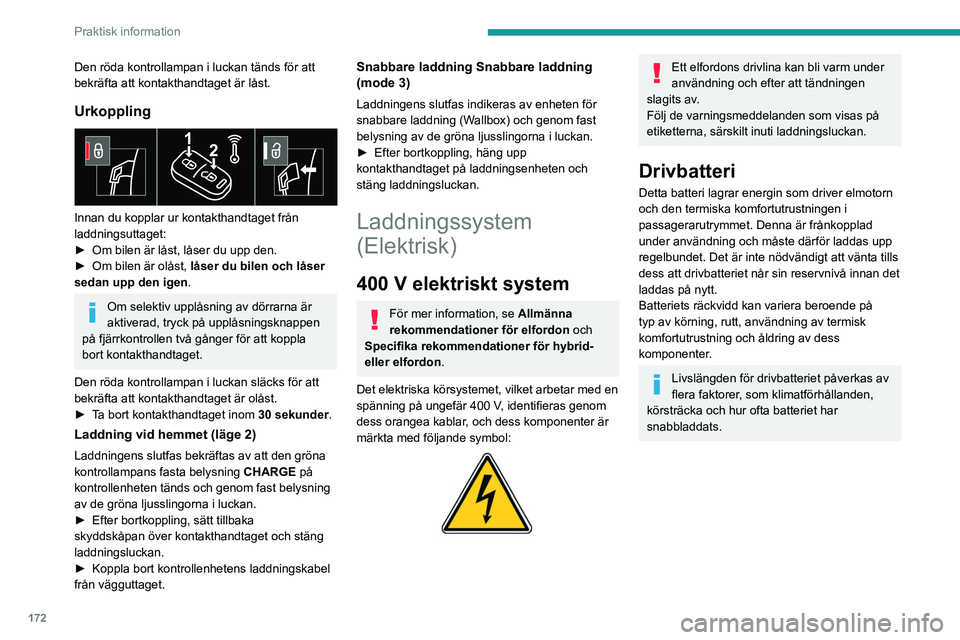

Urkoppling

Innan du kopplar ur kontakthandtaget från
laddningsuttaget:
►
Om bilen är låst, låser du upp den.
►


Om
bilen är olåst, låser du bilen och låser
sedan upp den igen .
Om selektiv upplåsning av dörrarna är
aktiverad, tryck på upplåsningsknappen
på fjärrkontrollen två gånger för att koppla
bort kontakthandtaget.
Den röda kontrollampan i luckan släcks för att
bekräfta att kontakthandtaget är olåst.
►

T

a bort kontakthandtaget inom 30 sekunder.
Laddning vid hemmet (läge 2)
Laddningens slutfas bekräftas av att den gröna
kontrollampans fasta belysning
CHARGE på
kontrollenheten tänds och genom fast belysning
av de gröna ljusslingorna i luckan.
►

Efter bortkoppling, sätt tillbaka
skyddskåpan över kontakthandtaget och stäng
laddningsluckan.
►


Koppla bort kontrollenhetens laddningskabel
från vägguttaget.
Snabbare laddning Snabbare laddning
(mode 3)
Laddningens slutfas indikeras av enheten för
snabbare laddning (Wallbox) och genom fast
belysning av de gröna ljusslingorna i luckan.
►

Efter bortkoppling, häng upp
kontakthandtaget på laddningsenheten och
stäng laddningsluckan.
Laddningssystem
(Elektrisk)
400 V elektriskt system
För mer information, se Allmänna
rekommendationer för elfordon och
Specifika rekommendationer för hybrid-
eller elfordon .
Det elektriska körsystemet, vilket arbetar med en
spänning på ungefär 400 V, identifieras genom
dess orangea kablar, och dess komponenter är
märkta med följande symbol:


Ett elfordons drivlina kan bli varm under
användning och efter att tändningen
slagits av.
Följ de varningsmeddelanden som visas på
etiketterna, särskilt inuti laddningsluckan.
Drivbatteri
Detta batteri lagrar energin som driver elmotorn
och den termiska komfortutrustningen i
passagerarutrymmet. Denna är frånkopplad
under användning och måste därför laddas upp
regelbundet. Det är inte nödvändigt att vänta tills
dess att drivbatteriet når sin reservnivå innan det
laddas på nytt.
Batteriets räckvidd kan variera beroende på
typ av körning, rutt, användning av termisk
komfortutrustning och åldring av dess
komponenter.
Livslängden för drivbatteriet påverkas av
flera faktorer, som klimatförhållanden,
körsträcka och hur ofta batteriet har
snabbladdats.

173
Praktisk information

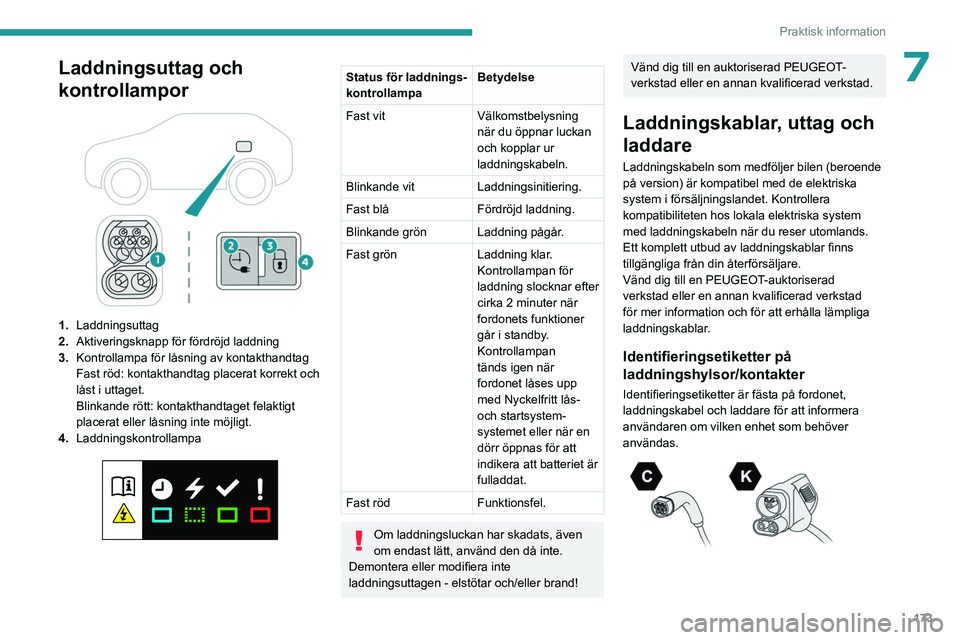

7Laddningsuttag och
kontrollampor


1.Laddningsuttag
2. Aktiveringsknapp för fördröjd laddning
3. Kontrollampa för låsning av kontakthandtag
Fast röd: kontakthandtag placerat korrekt och
låst i uttaget.
Blinkande rött: kontakthandtaget felaktigt
placerat eller låsning inte möjligt.
4. Laddningskontrollampa


Status för laddnings-
kontrollampa Betydelse
Fast vit Välkomstbelysning
när du öppnar luckan
och kopplar ur
laddningskabeln.
Blinkande vit Laddningsinitiering.
Fast blå Fördröjd laddning.
Blinkande grön Laddning pågår.
Fast grön Laddning klar.
Kontrollampan för
laddning slocknar efter
cirka 2 minuter när
fordonets funktioner
går i standby.
Kontrollampan
tänds igen när
fordonet låses upp
med Nyckelfritt lås-
och startsystem-
systemet eller när en
dörr öppnas för att
indikera att batteriet är
fulladdat.
Fast röd Funktionsfel.
Om laddningsluckan har skadats, även
om endast lätt, använd den då inte.
Demontera eller modifiera inte
laddningsuttagen - elstötar och/eller brand!
Vänd dig till en auktoriserad PEUGEOT-
verkstad eller en annan kvalificerad verkstad.
Laddningskablar, uttag och
laddare
Laddningskabeln som medföljer bilen (beroende
på version) är kompatibel med de elektriska
system i försäljningslandet. Kontrollera
kompatibiliteten hos lokala elektriska system
med laddningskabeln när du reser utomlands.
Ett komplett utbud av laddningskablar finns
tillgängliga från din återförsäljare.
Vänd dig till en PEUGEOT-auktoriserad
verkstad eller en annan kvalificerad verkstad
för mer information och för att erhålla lämpliga
laddningskablar.
Identifieringsetiketter på
laddningshylsor/kontakter
Identifieringsetiketter är fästa på fordonet,
laddningskabel och laddare för att informera
användaren om vilken enhet som behöver
användas.

174
Praktisk information

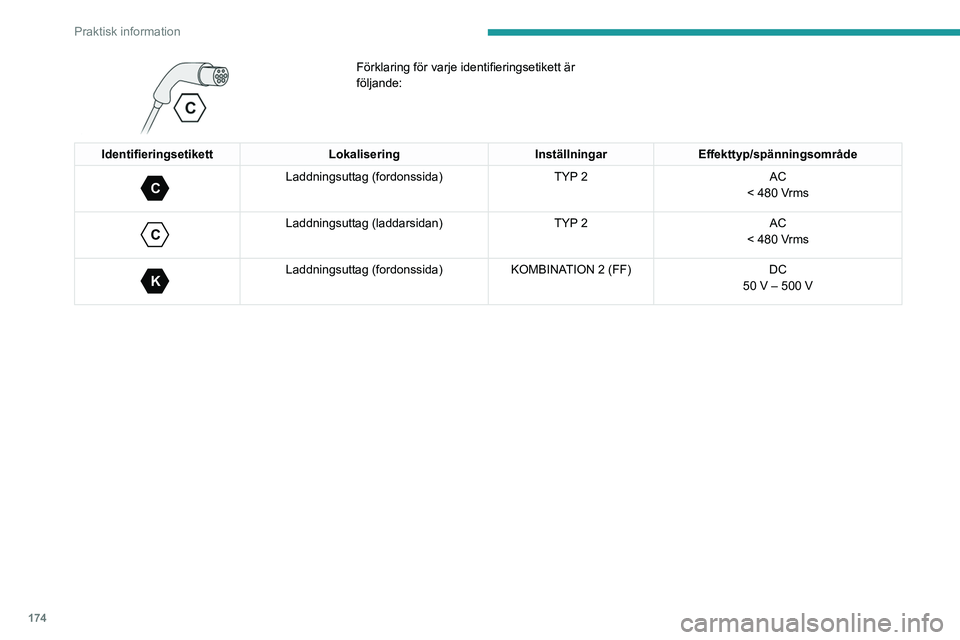

Förklaring för varje identifieringsetikett är
följande:
IdentifieringsetikettLokaliseringInställningarEffekttyp/spänningsområde
C
Laddningsuttag (fordonssida) TYP 2AC
< 480 Vrms

C
Laddningsuttag (laddarsidan) TYP 2AC
< 480 Vrms

K
Laddningsuttag (fordonssida) KOMBINATION 2 (FF) DC
50 V – 500 V

175
Praktisk information

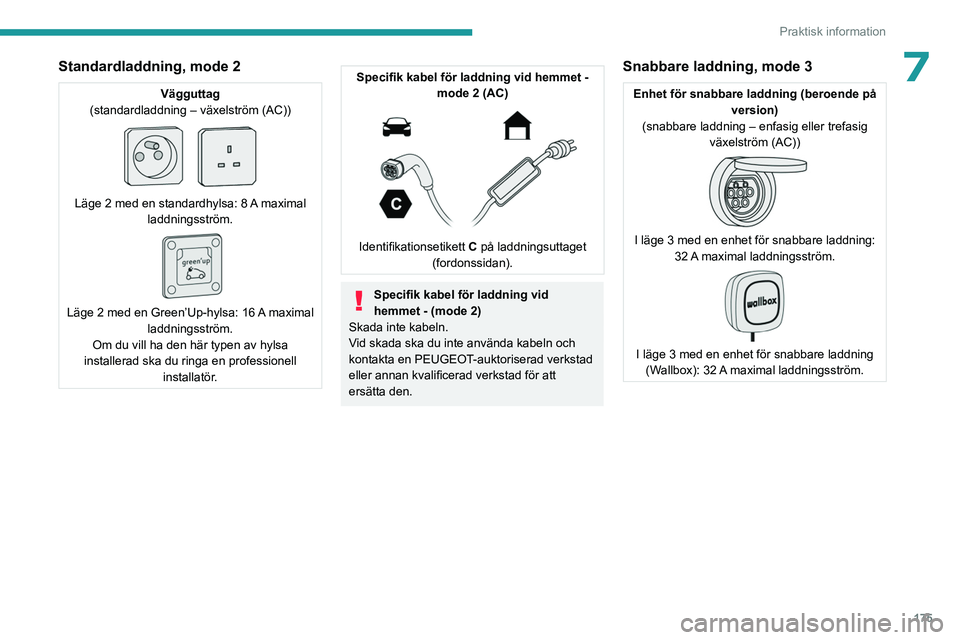

7Standardladdning, mode 2
Vägguttag
(standardladdning – växelström (AC))


Läge 2 med en standardhylsa: 8 A maximal laddningsström.


Läge 2 med en Green’Up-hylsa: 16 A maximal laddningsström.
Om du vill ha den här typen av hylsa
installerad ska du ringa en professionell installatör.
Specifik kabel för laddning vid hemmet - mode 2 (AC)


Identifikationsetikett C på laddningsuttaget (fordonssidan).
Specifik kabel för laddning vid
hemmet - (mode 2)
Skada inte kabeln.
Vid skada ska du inte använda kabeln och
kontakta en PEUGEOT-auktoriserad verkstad
eller annan kvalificerad verkstad för att
ersätta den.
Snabbare laddning, mode 3
Enhet för snabbare laddning (beroende på version)
(snabbare laddning – enfasig eller trefasig växelström (AC))


I läge 3 med en enhet för snabbare laddning: 32 A maximal laddningsström.


I läge 3 med en enhet för snabbare laddning (Wallbox): 32 A maximal laddningsström.

176
Praktisk information

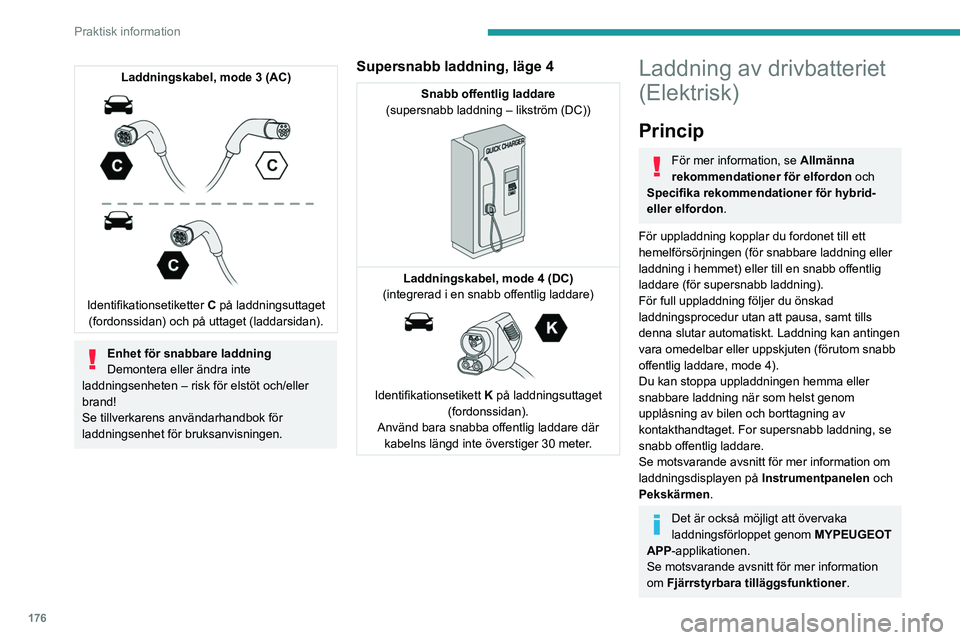

Laddningskabel, mode 3 (AC)

Identifikationsetiketter C på laddningsuttaget
(fordonssidan) och på uttaget (laddarsidan).
Enhet för snabbare laddning
Demontera eller ändra inte
laddningsenheten – risk för elstöt och/eller
brand!
Se tillverkarens användarhandbok för
laddningsenhet för bruksanvisningen.
Supersnabb laddning, läge 4
Snabb offentlig laddare
(supersnabb laddning – likström (DC))


Laddningskabel, mode 4 (DC)
(integrerad i en snabb offentlig laddare)


Identifikationsetikett K på laddningsuttaget (fordonssidan).
Använd bara snabba offentlig laddare där kabelns längd inte överstiger 30 meter.
Laddning av drivbatteriet
(Elektrisk)
Princip
För mer information, se Allmänna
rekommendationer för elfordon och
Specifika rekommendationer för hybrid-
eller elfordon .
För uppladdning kopplar du fordonet till ett
hemelförsörjningen (för snabbare laddning eller
laddning i hemmet) eller till en snabb offentlig
laddare (för supersnabb laddning).
För full uppladdning följer du önskad
laddningsprocedur utan att pausa, samt tills
denna slutar automatiskt. Laddning kan antingen
vara omedelbar eller uppskjuten (förutom snabb
offentlig laddare, mode 4).
Du kan stoppa uppladdningen hemma eller
snabbare laddning när som helst genom
upplåsning av bilen och borttagning av
kontakthandtaget. For supersnabb laddning, se
snabb offentlig laddare.
Se motsvarande avsnitt för mer information om
laddningsdisplayen på Instrumentpanelen och
Pekskärmen .
Det är också möjligt att övervaka
laddningsförloppet genom MYPEUGEOT
APP-applikationen.
Se motsvarande avsnitt för mer information
om Fjärrstyrbara tilläggsfunktioner.

177
Praktisk information

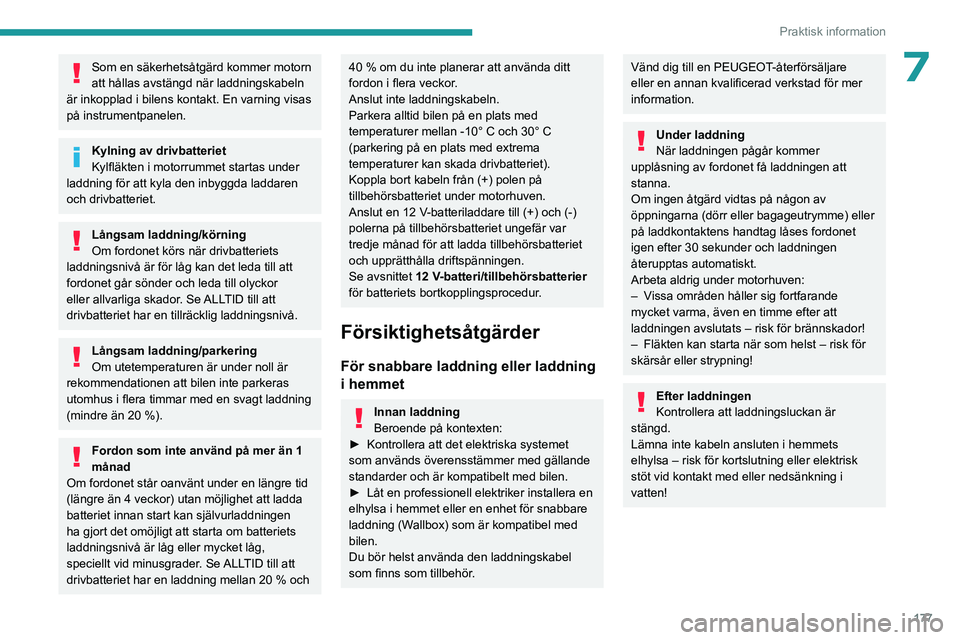

7Som en säkerhetsåtgärd kommer motorn
att hållas avstängd när laddningskabeln
är inkopplad i bilens kontakt. En varning visas
på instrumentpanelen.
Kylning av drivbatteriet
Kylfläkten i motorrummet startas under
laddning för att kyla den inbyggda laddaren
och drivbatteriet.
Långsam laddning/körning
Om fordonet körs när drivbatteriets
laddningsnivå är för låg kan det leda till att
fordonet går sönder och leda till olyckor
eller allvarliga skador. Se ALLTID till att
drivbatteriet har en tillräcklig laddningsnivå.
Långsam laddning/parkering
Om utetemperaturen är under noll är
rekommendationen att bilen inte parkeras
utomhus i flera timmar med en svagt laddning
(mindre än 20 %).
Fordon som inte använd på mer än 1
månad
Om fordonet står oanvänt under en längre tid
(längre än 4 veckor) utan möjlighet att ladda
batteriet innan start kan självurladdningen
ha gjort det omöjligt att starta om batteriets
laddningsnivå är låg eller mycket låg,
speciellt vid minusgrader. Se ALLTID till att
drivbatteriet har en laddning mellan 20 % och
40 % om du inte planerar att använda ditt
fordon i flera veckor.
Anslut inte laddningskabeln.
Parkera alltid bilen på en plats med
temperaturer mellan -10° C och 30° C
(parkering på en plats med extrema
temperaturer kan skada drivbatteriet).
Koppla bort kabeln från (+) polen på
tillbehörsbatteriet under motorhuven.
Anslut en 12 V-batteriladdare till (+) och (-)
polerna på tillbehörsbatteriet ungefär var
tredje månad för att ladda tillbehörsbatteriet
och upprätthålla driftspänningen.
Se avsnittet 12 V-batteri/tillbehörsbatterier
för batteriets bortkopplingsprocedur.
Försiktighetsåtgärder
För snabbare laddning eller laddning
i hemmet
Innan laddning
Beroende på kontexten:
►

Kontrollera att det elektriska systemet
som används överensstämmer med gällande
standarder och är kompatibelt med bilen.
►


Låt en professionell elektriker installera en
elhylsa i hemmet eller en enhet för snabbare
laddning (W

allbox) som är kompatibel med
bilen.
Du bör helst använda den laddningskabel
som finns som tillbehör.
Vänd dig till en PEUGEOT-återförsäljare
eller en annan kvalificerad verkstad för mer
information.
Under laddning
När laddningen pågår kommer
upplåsning av fordonet få laddningen att
stanna.
Om ingen åtgärd vidtas på någon av
öppningarna (dörr eller bagageutrymme) eller
på laddkontaktens handtag låses fordonet
igen efter 30 sekunder och laddningen
återupptas automatiskt.
Arbeta aldrig under motorhuven:
–

V

issa områden håller sig fortfarande
mycket varma, även en timme efter att
laddningen avslutats – risk för brännskador!
–

Fläkten kan starta när som helst – risk för
skärsår eller strypning!
Efter laddningen
Kontrollera att laddningsluckan är
stängd.
Lämna inte kabeln ansluten i hemmets
elhylsa – risk för kortslutning eller elektrisk
stöt vid kontakt med eller nedsänkning i
vatten!

178
Praktisk information
För supersnabb laddning
Innan laddning
Kontrollera att den snabba offentliga
laddningsstationen och dess laddningskabel
är kompatibla med bilen.
Om utetemperaturen understiger:
–

0 °C, kan laddningstiden bli förlängd.
–


-20 °C, laddning är fortfarande möjlig, men
laddningstiderna kan förlängas ytterligare
(batteriet måste först värmas upp).
Efter laddningen
Kontrollera att laddningsluckan är
stängd.
Uppskjuten laddning
Som standard är starttiden för uppskjuten
laddningen inställd till runt midnatt.
Beroende på utrustning kan denna tid ändras.
Inställningar
► I Energi pekskärmsapplikationen
väljer du fliken Laddar.
►

Ställ in laddningens starttid.
►


T

ryck på OK.
Inställningen sparas i systemet.
Du kan också programmera uppskjuten
laddning via en smartphone med
MYPEUGEOT APP-applikationen.
Se motsvarande avsnitt för mer information om
Fjärrstyrbara tilläggsfunktioner.
Aktivering
Uppskjuten laddning är endast möjlig
med mode 2 och 3.
►

Anslut bilen till önskad laddningsutrustning
efter programmering av uppskjuten laddning.


► Lås bilen.
► T ryck på den här knappen i luckan inom en
minut för att aktivera systemet (bekräftas av
kontrollampan för laddning som tänds i blått).
Laddningsprocess
Anslutning
► Kontrollera före laddningen att växelväljaren
står i läge P, annars går det inte att ladda.
►

Öppna laddningsluckan genom att
trycka på tryck-knappen och kontrollera
att inga främmande föremål befinner sig i
laddningsuttaget.
Laddning vid hemmet, läge 2



► Sätt i laddningskabelns kontakt, den som är
närmast kontrollenheten, i vägguttaget.
När kontakten
sitter i tänds alla indikatorlampor
på kontrollenheten kort och sedan fortsätter bara
kontrollampan POWER att lysa grönt.
►

Dra undan skyddskåpan på kontakthandtaget
för laddning.
►


Sätt i kontakthandtaget i laddningsuttaget.
När laddningen börjar bekräftas det genom
att

CHARGE kontrollamporna i luckan börjar
blinka i grönt och sedan även på kontrollenheten.
Om så inte är fallet har laddningen inte startat.
Upprepa proceduren och kontrollera att alla
anslutningar är rätt gjorda.
Den röda kontrollampan i luckan tänds för att
bekräfta att kontakthandtaget är låst.
När laddningen är klar och
laddningskabeln fortfarande är ansluten
