PEUGEOT 308 2024 Bruksanvisningar (in Swedish)

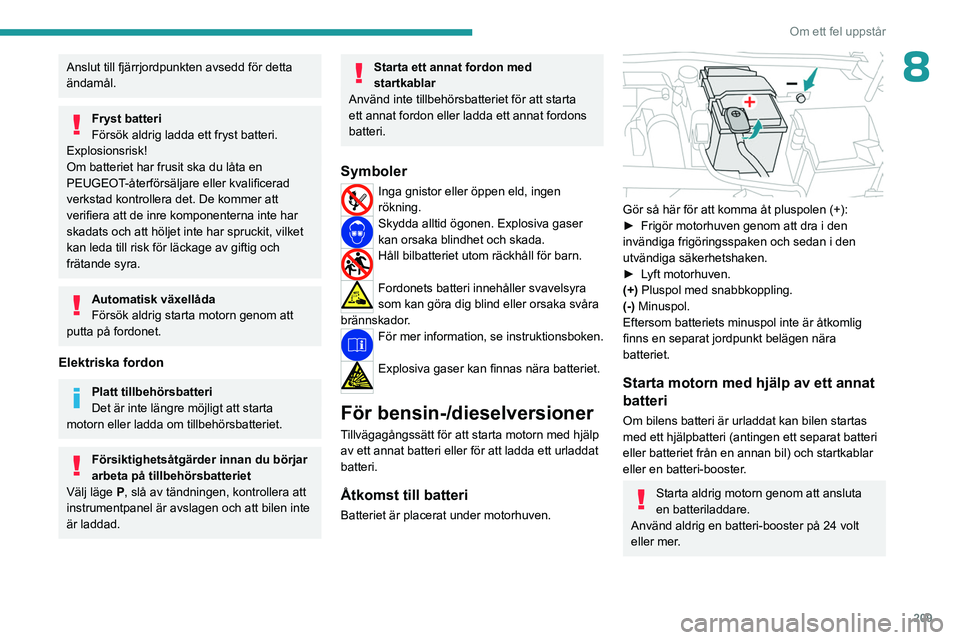

209
Om ett fel uppstår
8Anslut till fjärrjordpunkten avsedd för detta
ändamål.
Fryst batteri
Försök aldrig ladda ett fryst batteri.
Explosionsrisk!
Om batteriet har frusit ska du låta en
PEUGEOT-återförsäljare eller kvalificerad
verkstad kontrollera det. De kommer att
verifiera att de inre komponenterna inte har
skadats och att höljet inte har spruckit, vilket
kan leda till risk för läckage av giftig och
frätande syra.
Automatisk växellåda
Försök aldrig starta motorn genom att
putta på fordonet.
Elektriska fordon
Platt tillbehörsbatteri
Det är inte längre möjligt att starta
motorn eller ladda om tillbehörsbatteriet.
Försiktighetsåtgärder innan du börjar
arbeta på tillbehörsbatteriet
Välj läge

P
, slå av tändningen, kontrollera att
instrumentpanel är avslagen och att bilen inte
är laddad.
Starta ett annat fordon med
startkablar
Använd inte tillbehörsbatteriet för att starta
ett annat fordon eller ladda ett annat fordons
batteri.
Symboler
Inga gnistor eller öppen eld, ingen
rökning.
Skydda alltid ögonen. Explosiva gaser
kan orsaka blindhet och skada.
Håll bilbatteriet utom räckhåll för barn.
Fordonets batteri innehåller svavelsyra
som kan göra dig blind eller orsaka svåra
brännskador.
För mer information, se instruktionsboken.
Explosiva gaser kan finnas nära batteriet.
För bensin-/dieselversioner
Tillvägagångssätt för att starta motorn med hjälp
av ett annat batteri eller för att ladda ett urladdat
batteri.
Åtkomst till batteri
Batteriet är placerat under motorhuven.

Gör så här för att komma åt pluspolen (+):
► Frigör motorhuven genom att dra i den
invändiga frigöringsspaken och sedan i den
utvändiga säkerhetshaken.
►

L
yft motorhuven.
(+) Pluspol med snabbkoppling.
(-) Minuspol.
Eftersom batteriets minuspol inte är åtkomlig
finns en separat jordpunkt belägen nära
batteriet.
Starta motorn med hjälp av ett annat
batteri
Om bilens batteri är urladdat kan bilen startas
med ett hjälpbatteri (antingen ett separat batteri
eller batteriet från en annan bil) och startkablar
eller en batteri-booster.
Starta aldrig motorn genom att ansluta
en batteriladdare.
Använd aldrig en batteri-booster på 24 volt
eller mer.

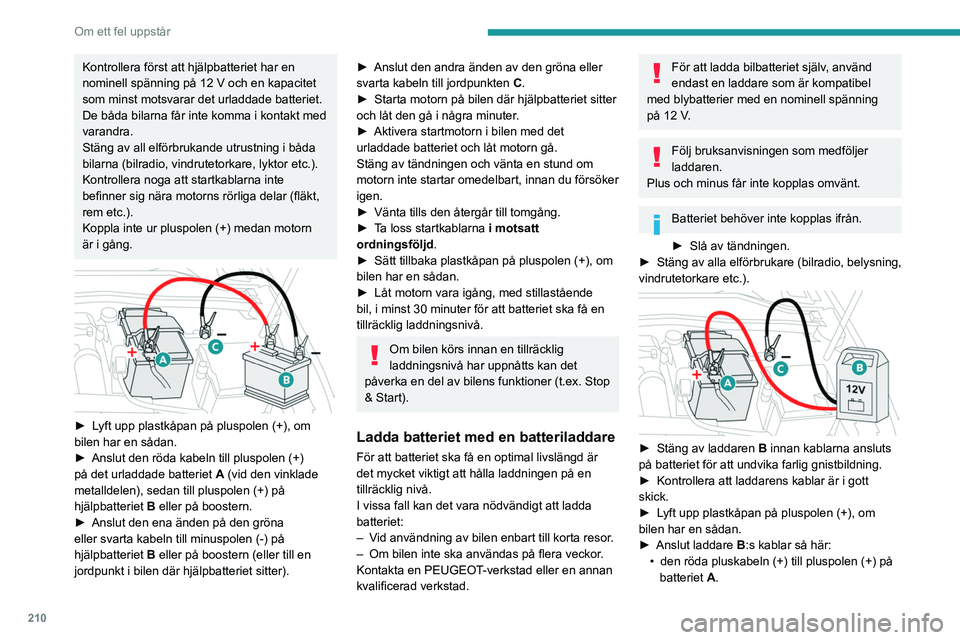

210
Om ett fel uppstår
Kontrollera först att hjälpbatteriet har en
nominell spänning på 12 V och en kapacitet
som minst motsvarar det urladdade batteriet.
De båda bilarna får inte komma i kontakt med
varandra.
Stäng av all elförbrukande utrustning i båda
bilarna (bilradio, vindrutetorkare, lyktor etc.).
Kontrollera noga att startkablarna inte
befinner sig nära motorns rörliga delar (fläkt,
rem etc.).
Koppla inte ur pluspolen (+) medan motorn
är i gång.


► Lyft upp plastkåpan på pluspolen (+), om
bilen har en sådan.
►
Anslut den röda kabeln till pluspolen (+)
på det urladdade batteriet


A
(vid den vinklade
metalldelen), sedan till pluspolen (+) på
hjälpbatteriet

B
eller på boostern.
►

Anslut den ena änden på den gröna
eller svarta kabeln till minuspolen (-) på
hjälpbatteriet


B
eller på boostern (eller till en
jordpunkt i bilen där hjälpbatteriet sitter).
► Anslut den andra änden av den gröna eller
svarta kabeln till jordpunkten C .
►

Starta motorn på bilen där hjälpbatteriet sitter
och låt den gå i några minuter

.
►

Aktivera startmotorn i bilen med det
urladdade batteriet och låt motorn gå.
Stäng av tändningen och vänta en stund om
motorn inte startar omedelbart, innan du försöker
igen.
►


Vänta tills den återgår till tomgång.
►


T
a loss startkablarna i motsatt
ordningsföljd .
►

Sätt tillbaka plastkåpan på pluspolen (+), om
bilen har en sådan.
►


Låt motorn vara igång, med stillastående
bil, i minst 30 minuter för att batteriet ska få en
tillräcklig laddningsnivå.
Om bilen körs innan en tillräcklig
laddningsnivå har uppnåtts kan det
påverka en del av bilens funktioner (t.ex. Stop
& Start).
Ladda batteriet med en batteriladdare
För att batteriet ska få en optimal livslängd är
det mycket viktigt att hålla laddningen på en
tillräcklig nivå.
I vissa fall kan det vara nödvändigt att ladda
batteriet:
–

V
id användning av bilen enbart till korta resor.
–

Om bilen inte ska användas på flera veckor
.
Kontakta en PEUGEOT-verkstad eller en annan
kvalificerad verkstad.
För att ladda bilbatteriet själv, använd
endast en laddare som är kompatibel
med blybatterier med en nominell spänning
på 12 V.
Följ bruksanvisningen som medföljer
laddaren.
Plus och minus får inte kopplas omvänt.
Batteriet behöver inte kopplas ifrån.
►

Slå av tändningen.
►


Stäng
av alla elförbrukare (bilradio, belysning,
vindrutetorkare etc.).


► Stäng av laddaren B innan kablarna ansluts
på batteriet för att undvika farlig gnistbildning.
►

Kontrollera att laddarens kablar är i gott
skick.
►


L
yft upp plastkåpan på pluspolen (+), om
bilen har en sådan.
►

Anslut laddare

B
:s kablar så här:
•

den röda pluskabeln (+) till pluspolen (+) på
batteriet

A.

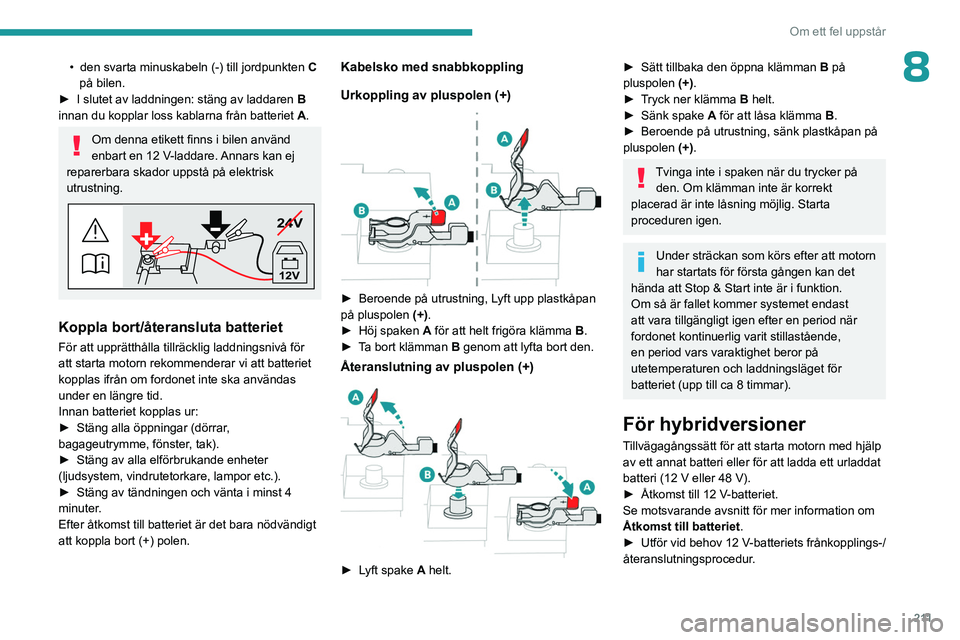

2 11
Om ett fel uppstår
8• den svarta minuskabeln (-) till jordpunkten C
på bilen.
►

I slutet av laddningen: stäng av laddaren

B

innan du kopplar loss kablarna från batteriet

A
.
Om denna etikett finns i bilen använd
enbart en 12 V-laddare. Annars kan ej
reparerbara skador uppstå på elektrisk
utrustning.
24V
12V
Koppla bort/återansluta batteriet
För att upprätthålla tillräcklig laddningsnivå för
att starta motorn rekommenderar vi att batteriet
kopplas ifrån om fordonet inte ska användas
under en längre tid.
Innan batteriet kopplas ur:
►

Stäng alla öppningar (dörrar
,
bagageutrymme, fönster, tak).
►

Stäng av alla elförbrukande enheter
(ljudsystem, vindrutetorkare, lampor etc.).
►


Stäng av tändningen och vänta i minst 4
minuter

.
Efter åtkomst till batteriet är det bara nödvändigt
att koppla bort (+) polen.
Kabelsko med snabbkoppling
Urkoppling av pluspolen (+)


► Beroende på utrustning, L yft upp plastkåpan
på pluspolen (+).
►

Höj spaken

A
för att helt frigöra klämma B.
►

T
a bort klämman B genom att lyfta bort den.
Återanslutning av pluspolen (+)

► Lyft spake A helt.
► Sätt tillbaka den öppna klämman B på
pluspolen (+).
►

T
ryck ner klämma B helt.
►

Sänk spake
A för att låsa klämma B.
►

Beroende på utrustning, sänk plastkåpan på
pluspolen (+)

.
Tvinga inte i spaken när du trycker på den. Om klämman inte är korrekt
placerad är inte låsning möjlig. Starta
proceduren igen.
Under sträckan som körs efter att motorn
har startats för första gången kan det
hända att Stop & Start inte är i funktion.
Om så är fallet kommer systemet endast
att vara tillgängligt igen efter en period när
fordonet kontinuerlig varit stillastående,
en period vars varaktighet beror på
utetemperaturen och laddningsläget för
batteriet (upp till ca 8 timmar).
För hybridversioner
Tillvägagångssätt för att starta motorn med hjälp av ett annat batteri eller för att ladda ett urladdat
batteri (12
V eller 48 V).
►

Åtkomst till 12
V-batteriet.
Se motsvarande avsnitt för mer information om
Åtkomst till batteriet.
►

Utför
vid behov 12
V
-batteriets frånkopplings-/
återanslutningsprocedur.

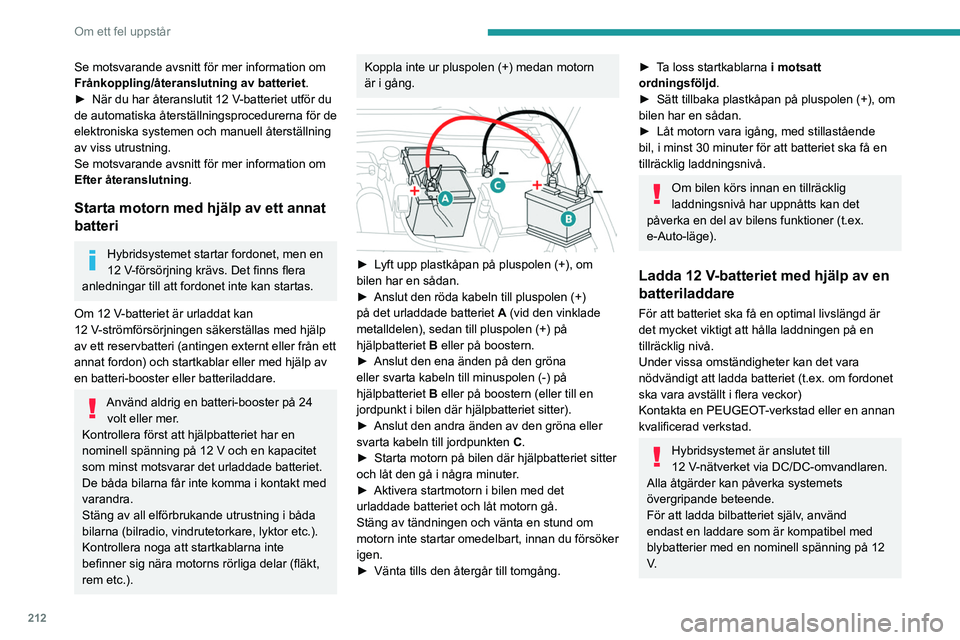

212
Om ett fel uppstår
Se motsvarande avsnitt för mer information om
Frånkoppling/återanslutning av batteriet.
►

När du har återanslutit 12
V-batteriet utför du
de automatiska återställningsprocedurerna för de
elektroniska systemen och manuell återställning
av viss utrustning.
Se motsvarande avsnitt för mer information om
Efter återanslutning.
Starta motorn med hjälp av ett annat
batteri
Hybridsystemet startar fordonet, men en
12 V-försörjning krävs. Det finns flera
anledningar till att fordonet inte kan startas.
Om 12
V-batteriet är urladdat kan
12

V-strömförsörjningen säkerställas med hjälp
av ett reservbatteri (antingen externt eller från ett
annat fordon) och startkablar eller med hjälp av
en batteri-booster eller batteriladdare.
Använd aldrig en batteri-booster på 24 volt eller mer.
Kontrollera först att hjälpbatteriet har en
nominell spänning på 12 V och en kapacitet
som minst motsvarar det urladdade batteriet.
De båda bilarna får inte komma i kontakt med
varandra.
Stäng av all elförbrukande utrustning i båda
bilarna (bilradio, vindrutetorkare, lyktor etc.).
Kontrollera noga att startkablarna inte
befinner sig nära motorns rörliga delar (fläkt,
rem etc.).
Koppla inte ur pluspolen (+) medan motorn
är i gång.


► Lyft upp plastkåpan på pluspolen (+), om
bilen har en sådan.
►

Anslut den röda kabeln till pluspolen (+)
på det urladdade batteriet


A
(vid den vinklade
metalldelen), sedan till pluspolen (+) på
hjälpbatteriet

B
eller på boostern.
►

Anslut den ena änden på den gröna
eller svarta kabeln till minuspolen (-) på
hjälpbatteriet


B
eller på boostern (eller till en
jordpunkt i bilen där hjälpbatteriet sitter).
►

Anslut den andra änden av den gröna eller
svarta kabeln till jordpunkten


C
.
►

Starta motorn på bilen där hjälpbatteriet sitter
och låt den gå i några minuter

.
►

Aktivera startmotorn i bilen med det
urladdade batteriet och låt motorn gå.
Stäng av tändningen och vänta en stund om
motorn inte startar omedelbart, innan du försöker
igen.
►


Vänta tills den återgår till tomgång.
► Ta loss startkablarna i motsatt
ordningsföljd .
►

Sätt tillbaka plastkåpan på pluspolen (+), om
bilen har en sådan.
►


Låt motorn vara igång, med stillastående
bil, i minst 30 minuter för att batteriet ska få en
tillräcklig laddningsnivå.
Om bilen körs innan en tillräcklig
laddningsnivå har uppnåtts kan det
påverka en del av bilens funktioner (t.ex.
e-Auto-läge).
Ladda 12 V-batteriet med hjälp av en
batteriladdare
För att batteriet ska få en optimal livslängd är
det mycket viktigt att hålla laddningen på en
tillräcklig nivå.
Under vissa omständigheter kan det vara
nödvändigt att ladda batteriet (t.ex. om fordonet
ska vara avställt i flera veckor)
Kontakta en PEUGEOT-verkstad eller en annan
kvalificerad verkstad.
Hybridsystemet är anslutet till
12
V-nätverket via DC/DC-omvandlaren.
Alla åtgärder kan påverka systemets
övergripande beteende.
För att ladda bilbatteriet själv, använd
endast en laddare som är kompatibel med
blybatterier med en nominell spänning på 12
V.

213
Om ett fel uppstår
8Följ bruksanvisningen som medföljer
laddaren.
Plus och minus får inte kopplas omvänt.
Batteriet behöver inte kopplas ifrån.
►

Slå av tändningen.
►


Stäng
av alla elförbrukare (bilradio, belysning,
vindrutetorkare etc.).


► Stäng av laddaren B innan kablarna ansluts
på batteriet för att undvika farlig gnistbildning.
►

Kontrollera att laddarens kablar är i gott
skick.
►


L
yft upp plastkåpan på pluspolen (+), om
bilen har en sådan.
►

Anslut laddare

B
:s kablar så här:
•

den röda pluskabeln (+) till pluspolen (+) på
batteriet

A.
•

den svarta minuskabeln (-) till jordpunkten

C

på bilen.
►

I slutet av laddningen: stäng av laddaren

B

innan du kopplar loss kablarna från batteriet

A
.
Ladda 48 V-batteriet med hjälp av en
12 V-batteriladdare
Om starten misslyckas, se avsnittet "Börja
använda ett annat batteri" och följ den
rekommenderade proceduren.
I händelse av fel, särskilt efter lång förvaring,

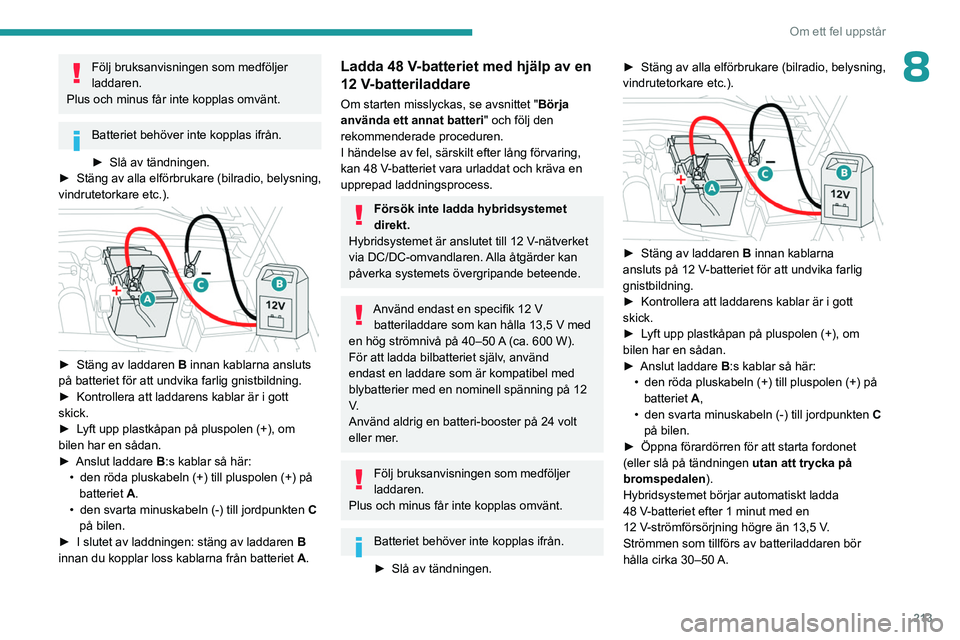

kan 48
V-batteriet vara urladdat och kräva en
upprepad laddningsprocess.
Försök inte ladda hybridsystemet
direkt.
Hybridsystemet är anslutet till 12
V-nätverket
via DC/DC-omvandlaren. Alla åtgärder kan
påverka systemets övergripande beteende.
Använd endast en specifik 12 V
batteriladdare som kan hålla 13,5 V med
en hög strömnivå på 40–50

A
(ca. 600 W).
För att ladda bilbatteriet själv, använd
endast en laddare som är kompatibel med
blybatterier med en nominell spänning på 12
V.
Använd aldrig en batteri-booster på 24 volt
eller mer.
Följ bruksanvisningen som medföljer
laddaren.
Plus och minus får inte kopplas omvänt.
Batteriet behöver inte kopplas ifrån.
►

Slå av tändningen. ►


Stäng
av alla elförbrukare (bilradio, belysning,
vindrutetorkare etc.).


► Stäng av laddaren B innan kablarna
ansluts på 12 V-batteriet för att undvika farlig
gnistbildning.
►

Kontrollera att laddarens kablar är i gott
skick.
►


L
yft upp plastkåpan på pluspolen (+), om
bilen har en sådan.
►

Anslut laddare B

:s kablar så här:
•

den röda pluskabeln (+) till pluspolen (+) på
batteriet

A,
•

den svarta minuskabeln (-) till jordpunkten C


på bilen.
►

Öppna förardörren för att starta fordonet
(eller slå på tändningen utan att trycka på
bromspedalen

).
Hybridsystemet börjar automatiskt ladda
48
V-batteriet efter 1 minut med en
12
V-strömförsörjning högre än 13,5 V.
Strömmen som tillförs av batteriladdaren bör
hålla cirka 30–50

A.

214
Om ett fel uppstår

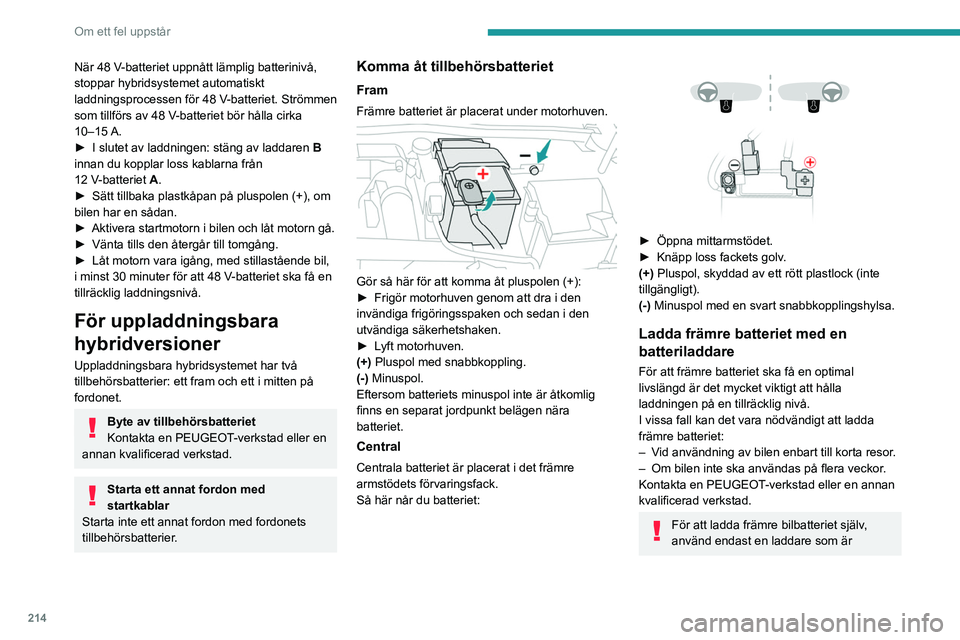

När 48 V-batteriet uppnått lämplig batterinivå,
stoppar hybridsystemet automatiskt
laddningsprocessen
för 48 V-batteriet. Strömmen
som tillförs av 48
V-batteriet bör hålla cirka
10–15
A.
►

I slutet av laddningen: stäng av laddaren

B

innan du kopplar loss kablarna från
12
V-batteriet A.
►

Sätt tillbaka plastkåpan på pluspolen (+), om
bilen har en sådan.
►


Aktivera startmotorn i bilen och låt motorn gå.
►


Vänta tills den återgår till tomgång.
►


Låt motorn vara igång, med stillastående bil,
i minst 30 minuter för att 48

V-batteriet ska få en
tillräcklig laddningsnivå.
För uppladdningsbara
hybridversioner
Uppladdningsbara hybridsystemet har två
tillbehörsbatterier: ett fram och ett i mitten på
fordonet.
Byte av tillbehörsbatteriet
Kontakta en PEUGEOT-verkstad eller en
annan kvalificerad verkstad.
Starta ett annat fordon med
startkablar
Starta inte ett annat fordon med fordonets
tillbehörsbatterier.
Komma åt tillbehörsbatteriet
Fram
Främre batteriet är placerat under motorhuven.

Gör så här för att komma åt pluspolen (+):
► Frigör motorhuven genom att dra i den
invändiga frigöringsspaken och sedan i den
utvändiga säkerhetshaken.
►

L
yft motorhuven.
(+) Pluspol med snabbkoppling.
(-) Minuspol.
Eftersom batteriets minuspol inte är åtkomlig
finns en separat jordpunkt belägen nära
batteriet.
Central
Centrala batteriet är placerat i det främre
armstödets förvaringsfack.
Så här når du batteriet:




► Öppna mittarmstödet.
► Knäpp loss fackets golv .
(+) Pluspol, skyddad av ett rött plastlock (inte
tillgängligt).
(-) Minuspol med en svart snabbkopplingshylsa.
Ladda främre batteriet med en
batteriladdare
För att främre batteriet ska få en optimal
livslängd är det mycket viktigt att hålla
laddningen på en tillräcklig nivå.
I vissa fall kan det vara nödvändigt att ladda
främre batteriet:
–

V
id användning av bilen enbart till korta resor.
–

Om bilen inte ska användas på flera veckor
.
Kontakta en PEUGEOT-verkstad eller en annan
kvalificerad verkstad.
För att ladda främre bilbatteriet själv,
använd endast en laddare som är

215
Om ett fel uppstår

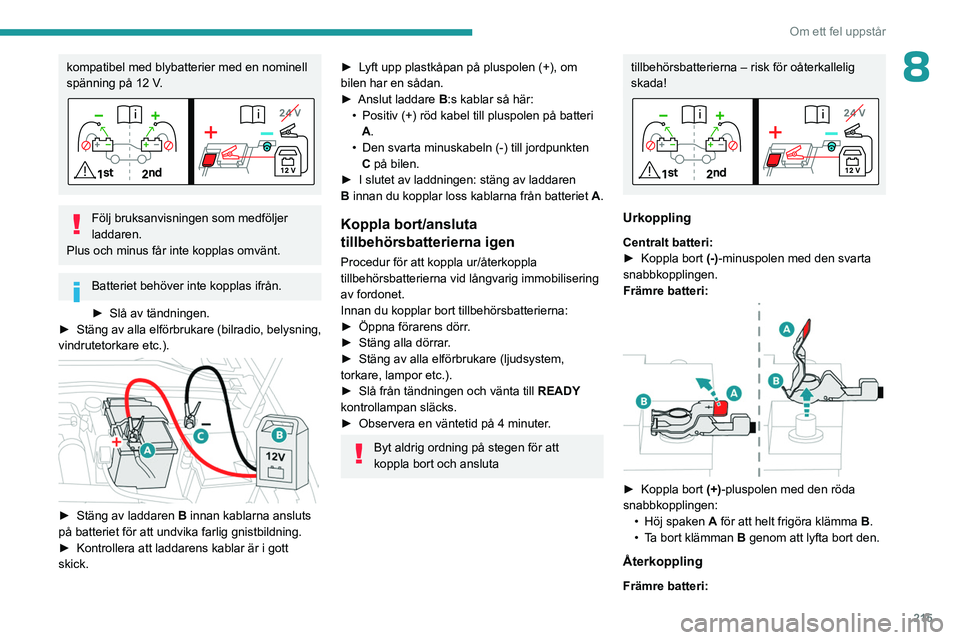

8kompatibel med blybatterier med en nominell
spänning på 12 V.
Följ bruksanvisningen som medföljer
laddaren.
Plus och minus får inte kopplas omvänt.
Batteriet behöver inte kopplas ifrån.
►

Slå av tändningen.
►


Stäng
av alla elförbrukare (bilradio, belysning,
vindrutetorkare etc.).


► Stäng av laddaren B innan kablarna ansluts
på batteriet för att undvika farlig gnistbildning.
►

Kontrollera att laddarens kablar är i gott
skick.
► Lyft upp plastkåpan på pluspolen (+), om
bilen har en sådan.
►

Anslut laddare B

:s kablar så här:
•

Positiv (+) röd kabel till pluspolen på batteri
A

.
•

Den svarta minuskabeln (-) till jordpunkten
C

på bilen.
►

I slutet av laddningen: stäng av laddaren
B

innan du kopplar loss kablarna från batteriet A.
Koppla bort/ansluta
tillbehörsbatterierna igen
Procedur för att koppla ur/återkoppla
tillbehörsbatterierna vid långvarig immobilisering
av fordonet.
Innan du kopplar bort tillbehörsbatterierna:
►
Öppna förarens dörr
.
►

Stäng alla dörrar
.
►

Stäng av alla elförbrukare (ljudsystem,
torkare, lampor etc.).
►


Slå från tändningen och vänta till READY


kontrollampan släcks.
►

Observera en väntetid på 4 minuter
.
Byt aldrig ordning på stegen för att
koppla bort och ansluta
tillbehörsbatterierna – risk för oåterkallelig
skada!
Urkoppling
Centralt batteri:
► Koppla bort (-)
-minuspolen med den svarta
snabbkopplingen.
Främre batteri:


► Koppla bort (+) -pluspolen med den röda
snabbkopplingen: •

Höj spaken

A
för att helt frigöra klämma B.
•

T
a bort klämman B genom att lyfta bort den.
Återkoppling
Främre batteri:

216
Om ett fel uppstår

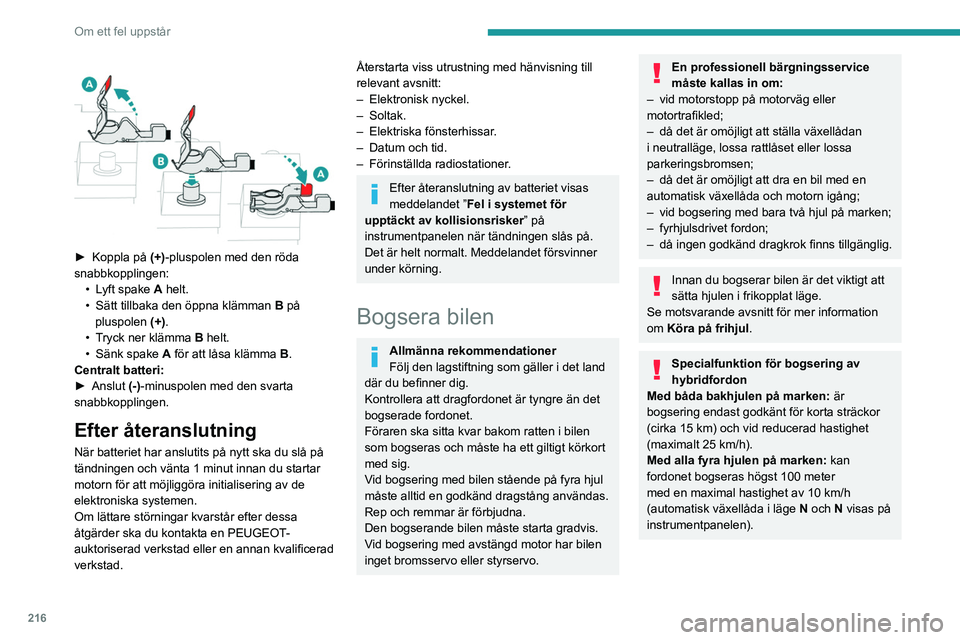

► Koppla på (+) -pluspolen med den röda
snabbkopplingen: •

L
yft spake A helt.
•

Sätt tillbaka den öppna klämman

B
på
pluspolen (+).
•

T
ryck ner klämma B helt.
•

Sänk spake
A för att låsa klämma B.
Centralt batteri:
►

Anslut
(-)-minuspolen med den svarta
snabbkopplingen.
Efter återanslutning
När batteriet har anslutits på nytt ska du slå på
tändningen och vänta 1 minut innan du startar
motorn för att möjliggöra initialisering av de
elektroniska systemen.
Om lättare störningar kvarstår efter dessa
åtgärder ska du kontakta en PEUGEOT-
auktoriserad verkstad eller en annan kvalificerad
verkstad.
Återstarta viss utrustning med hänvisning till
relevant avsnitt:
–

Elektronisk nyckel.
–

Soltak.
–

Elektriska fönsterhissar
.
–

Datum och tid.
–


Förinställda radiostationer
.
Efter återanslutning av batteriet visas
meddelandet ”Fel i systemet för
upptäckt av kollisionsrisker” på
instrumentpanelen när tändningen slås på.
Det är helt normalt. Meddelandet försvinner
under körning.
Bogsera bilen
Allmänna rekommendationer
Följ den lagstiftning som gäller i det land
där du befinner dig.
Kontrollera att dragfordonet är tyngre än det
bogserade fordonet.
Föraren ska sitta kvar bakom ratten i bilen
som bogseras och måste ha ett giltigt körkort
med sig.
Vid bogsering med bilen stående på fyra hjul
måste alltid en godkänd dragstång användas.
Rep och remmar är förbjudna.
Den bogserande bilen måste starta gradvis.
Vid bogsering med avstängd motor har bilen
inget bromsservo eller styrservo.
En professionell bärgningsservice
måste kallas in om:
–

vid motorstopp på motorväg eller
motortrafikled;
–


då det är omöjligt att ställa växellådan
i neutralläge, lossa rattlåset eller lossa
parkeringsbromsen;
–


då det är omöjligt att dra en bil med en
automatisk växellåda och motorn igång;
–


vid bogsering med bara två hjul på marken;
–


fyrhjulsdrivet fordon;
–


då ingen godkänd dragkrok finns tillgänglig.
Innan du bogserar bilen är det viktigt att
sätta hjulen i frikopplat läge.
Se motsvarande avsnitt för mer information
om Köra på frihjul .
Specialfunktion för bogsering av
hybridfordon
Med båda bakhjulen på marken: är
bogsering endast godkänt för korta sträckor
(cirka 15
km) och vid reducerad hastighet
(maximalt 25
km/h).
Med alla fyra hjulen på marken: kan
fordonet bogseras högst 100
meter
med en maximal hastighet av 10
km/h
(automatisk växellåda i läge N och N visas på
instrumentpanelen).

217
Om ett fel uppstår

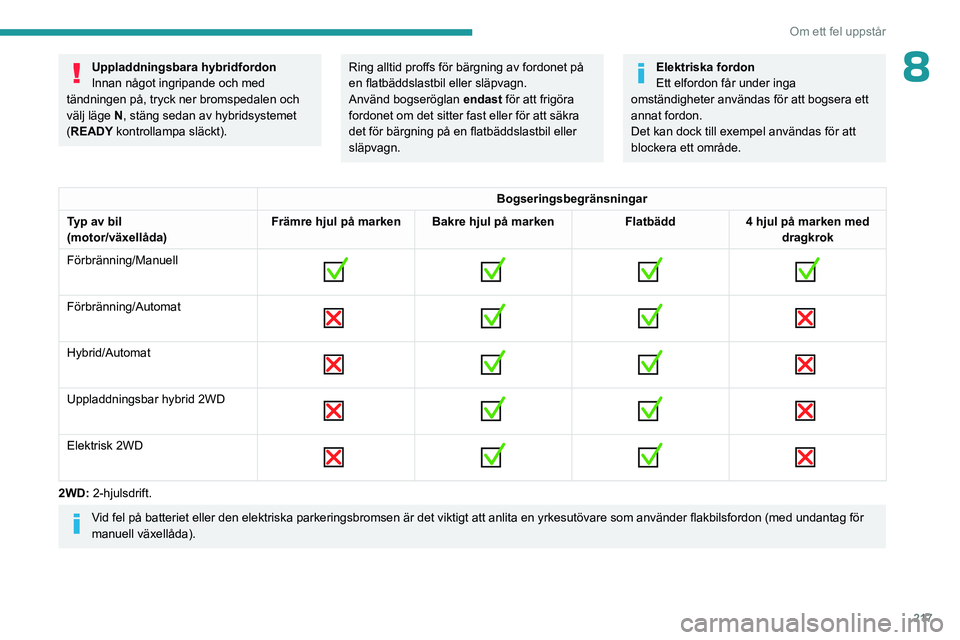

8Uppladdningsbara hybridfordon
Innan något ingripande och med
tändningen på, tryck ner bromspedalen och
välj läge N, stäng sedan av hybridsystemet
(READY kontrollampa släckt).Ring alltid proffs för bärgning av fordonet på
en flatbäddslastbil eller släpvagn.
Använd bogseröglan endast
för att frigöra
fordonet om det sitter fast eller för att säkra
det för bärgning på en flatbäddslastbil eller
släpvagn.Elektriska fordon
Ett elfordon får under inga
omständigheter användas för att bogsera ett
annat fordon.
Det kan dock till exempel användas för att
blockera ett område.
Bogseringsbegränsningar
Typ av bil
(motor/växellåda) Främre hjul på marken Bakre hjul på marken
Flatbädd4 hjul på marken med
dragkrok
Förbränning/Manuell


Förbränning/Automat

Hybrid/Automat

Uppladdningsbar hybrid 2WD

Elektrisk 2WD

2WD: 2-hjulsdrift.
Vid fel på batteriet eller den elektriska parkeringsbromsen är det viktigt att anlita en yrkesutövare som använder flakbilsfordon (med undantag för
manuell växellåda).

218
Om ett fel uppstår

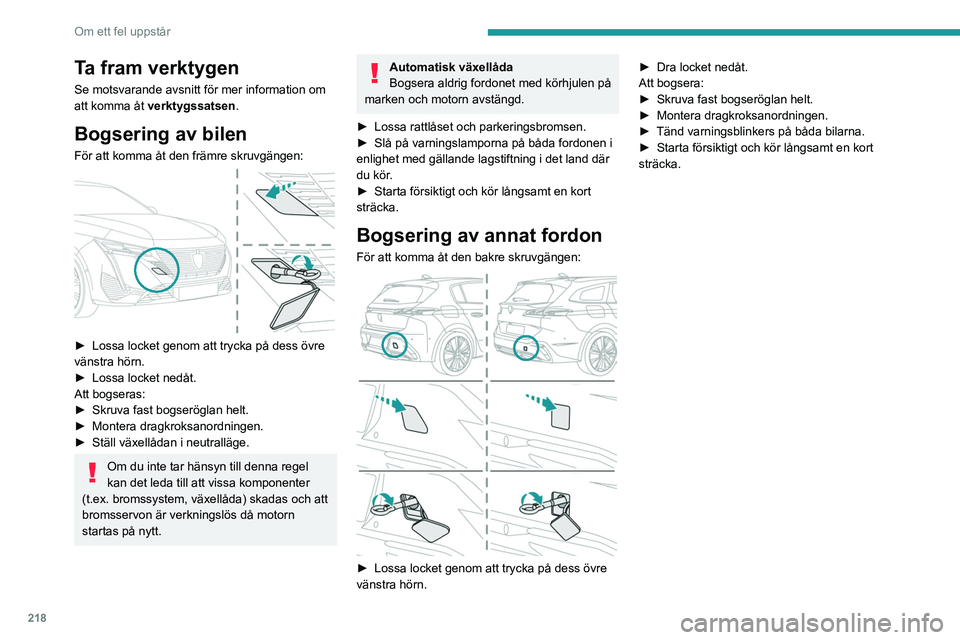

Ta fram verktygen
Se motsvarande avsnitt för mer information om
att komma åt verktygssatsen.
Bogsering av bilen
För att komma åt den främre skruvgängen:

► Lossa locket genom att trycka på dess övre
vänstra hörn.
►

Lossa locket nedåt.
Att bogseras:
►


Skruva fast bogseröglan helt.
►


Montera dragkroksanordningen.
►


Ställ växellådan i neutralläge.
Om du inte tar hänsyn till denna regel
kan det leda till att vissa komponenter
(t.ex. bromssystem, växellåda) skadas och att
bromsservon är verkningslös då motorn
startas på nytt.
Automatisk växellåda
Bogsera aldrig fordonet med körhjulen på
marken och motorn avstängd.
►

Lossa rattlåset och parkeringsbromsen.
►


Slå på varningslamporna på båda fordonen i
enlighet med gällande lagstiftning i det land där
du kör

.
►

Starta försiktigt och kör långsamt en kort
sträcka.
Bogsering av annat fordon
För att komma åt den bakre skruvgängen:

► Lossa locket genom att trycka på dess övre
vänstra hörn. ►

Dra locket nedåt.
Att bogsera:
►

Skruva fast bogseröglan helt.
►

Montera dragkroksanordningen.
►

Tänd varningsblinkers på båda bilarna.
►

Starta försiktigt och kör långsamt en kort
sträcka.
