Peugeot 308 CC 2013.5 Manuale del proprietario (in Italian)

10
!
i
i
169

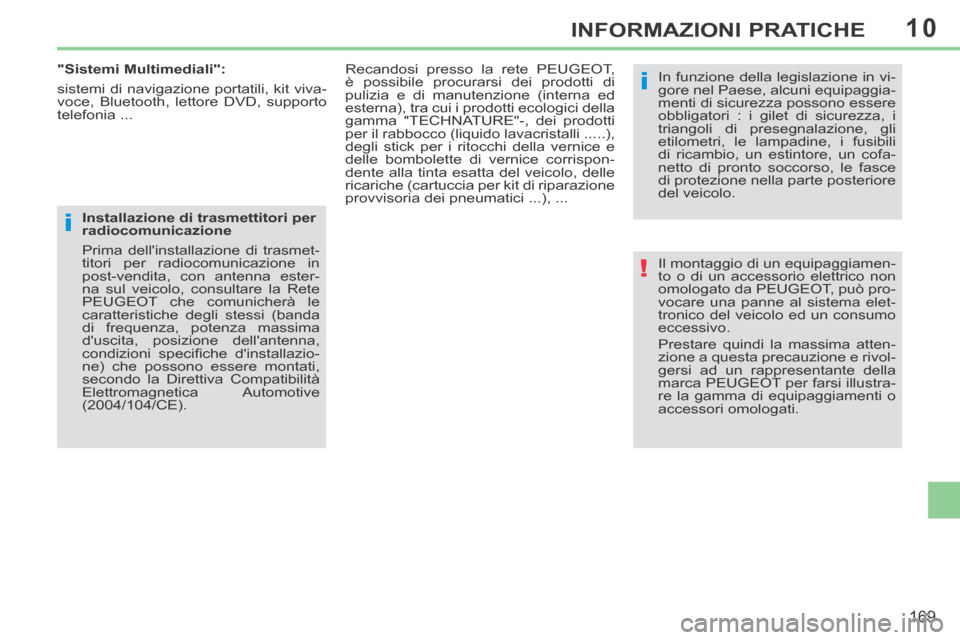

INFORMAZIONI PRATICHE
Il montaggio di un equipaggiamen-
to o di un accessorio elettrico non
omologato da PEUGEOT, può pro-
vocare una panne al sistema elet-
tronico del veicolo ed un consumo
eccessivo.
Prestare quindi la massima atten-
zione a questa precauzione e rivol-
gersi ad un rappresentante della
marca PEUGEOT per farsi illustra-
re la gamma di equipaggiamenti o
accessori omologati.
In funzione della legislazione in vi-
gore nel Paese, alcuni equipaggia-
menti di sicurezza possono essere
obbligatori : i gilet di sicurezza, i
triangoli di presegnalazione, gli
etilometri, le lampadine, i fusibili
di ricambio, un estintore, un cofa-
netto di pronto soccorso, le fasce
di protezione nella parte posteriore
del veicolo.
Recandosi presso la rete PEUGEOT,
è possibile procurarsi dei prodotti di
pulizia e di manutenzione (interna ed
esterna), tra cui i prodotti ecologici della
gamma "TECHNATURE"-, dei prodotti
per il rabbocco (liquido lavacristalli .....),
degli stick per i ritocchi della vernice e
delle bombolette di vernice corrispon-
dente alla tinta esatta del veicolo, delle
ricariche (cartuccia per kit di riparazione
provvisoria dei pneumatici ...), ...
Installazione di trasmettitori per
radiocomunicazione
Prima dell'installazione di trasmet-
titori per radiocomunicazione in
post-vendita, con antenna ester-
na sul veicolo, consultare la Rete
PEUGEOT che comunicherà le
caratteristiche degli stessi (banda
di frequenza, potenza massima
d'uscita, posizione dell'antenna,
condizioni specifi che d'installazio-
ne) che possono essere montati,
secondo la Direttiva Compatibilità
Elettromagnetica Automotive
(2004/104/CE).
"Sistemi Multimediali":
sistemi di navigazione portatili, kit viva-
voce, Bluetooth, lettore DVD, supporto
telefonia ...

11
170
CARATTERISTICHE TECNICHE
* La potenza massima corrisponde al valore omologato al banco motore, secondo le condizioni defi nite dalla regolamenta-zione Europea (direttiva 1999/99/CE).

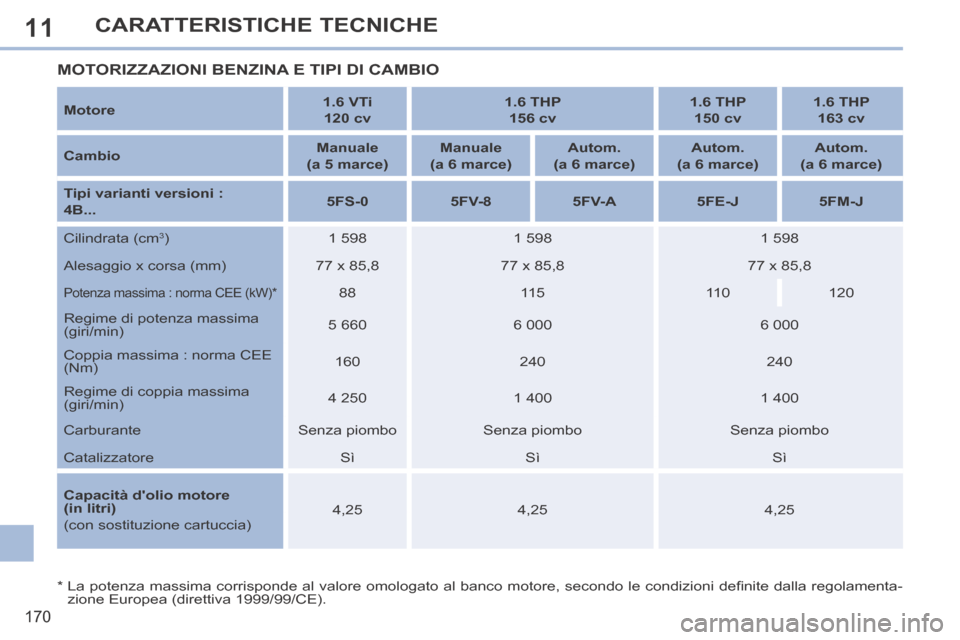

MOTORIZZAZIONI BENZINA E TIPI DI CAMBIO
Motore 1.6 VTi
120 cv 1.6 THP
156 cv 1.6 THP
150 cv 1.6 THP
163 cv
Cambio Manuale
(a 5 marce) Manuale
(a 6 marce) Autom.
(a 6 marce) Autom.
(a 6 marce) Autom.
(a 6 marce)
Tipi varianti versioni :
4B... 5FS-0
5FV-8 5FV-A 5FE-J 5FM-J
Cilindrata (cm
3 ) 1 598 1 598 1 598
Alesaggio x corsa (mm) 77 x 85,8 77 x 85,8 77 x 85,8
Potenza massima : norma CEE (kW) * 88 115 110 120
Regime di potenza massima
(giri/min) 5 660
6 000 6 000
Coppia massima : norma CEE
(Nm) 160
240 240
Regime di coppia massima
(giri/min) 4 250
1 400 1 400
Carburante Senza piombo Senza piombo Senza piombo
Catalizzatore Sì Sì Sì
Capacità d'olio motore
(in litri)
(con sostituzione cartuccia) 4,25
4,25 4,25

11
171
CARATTERISTICHE TECNICHE

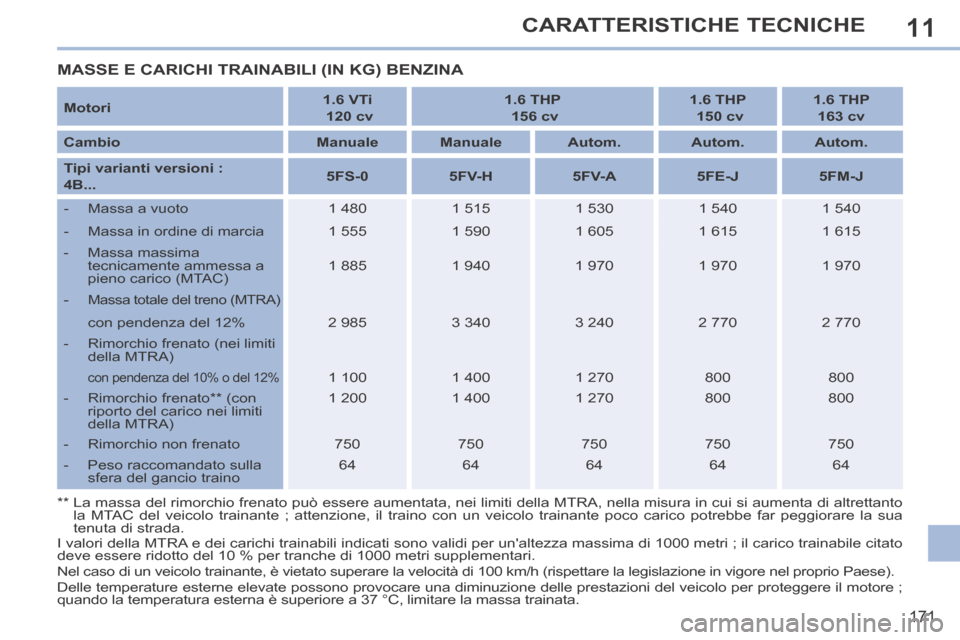

MASSE E CARICHI TRAINABILI (IN KG) BENZINA
Motori 1.6 VTi
120 cv 1.6 THP
156 cv 1.6 THP
150 cv 1.6 THP
163 cv
Cambio Manuale Manuale Autom. Autom. Autom.
Tipi varianti versioni :
4B... 5FS-0
5FV-H 5FV-A 5FE-J 5FM-J
- Massa a vuoto 1 480 1 515 1 530 1 540 1 540
- Massa in ordine di marcia 1 555 1 590 1 605 1 615 1 615
- Massa massima tecnicamente ammessa a
pieno carico (MTAC) 1 885
1 940 1 970 1 970 1 970
- Massa totale del treno (MTRA)
con pendenza del 12% 2 985 3 340 3 240 2 770 2 770
- Rimorchio frenato (nei limiti della MTRA)

con pendenza del 10% o del 12% 1 100 1 400 1 270 800 800
- Rimorchio frenato ** (con riporto del carico nei limiti
della MTRA) 1 200
1 400 1 270 800 800
- Rimorchio non frenato 750 750 750 750 750
- Peso raccomandato sulla sfera del gancio traino 64
64 64 64 64
** La massa del rimorchio frenato può essere aumentata, nei limiti della\
MTRA, nella misura in cui si aumenta di altrettanto la MTAC del veicolo trainante ; attenzione, il traino con un veicolo trainant\
e poco carico potrebbe far peggiorare la sua
tenuta di strada.
I valori della MTRA e dei carichi trainabili indicati sono validi per un'altezza massima di\
1000 metri ; il carico trainabile citato
deve essere ridotto del 10 % per tranche di 1000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità d\
i 100 km/h (rispettare la legislazione in vigore nel proprio Paese).
Delle temperature esterne elevate possono provocare una diminuzione dell\
e prestazioni del veicolo per proteggere il motore ;
quando la temperatura esterna è superiore a 37 °C, limitare la mas\
sa trainata.

11
172

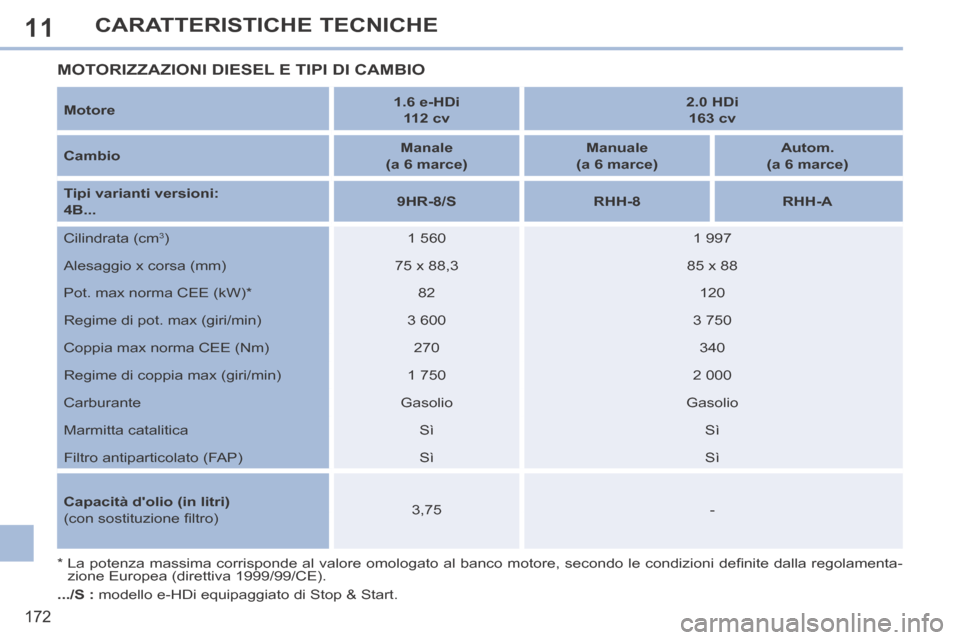

CARATTERISTICHE TECNICHE
Motore 1.6 e-HDi
112 cv 2.0 HDi
163 cv
Cambio Manale
(a 6 marce) Manuale
(a 6 marce) Autom.
(a 6 marce)
Tipi varianti versioni:
4B... 9HR-8/S
RHH-8 RHH-A
Cilindrata (cm
3 ) 1 560 1 997
Alesaggio x corsa (mm) 75 x 88,3 85 x 88
Pot. max norma CEE (kW) * 82 120
Regime di pot. max (giri/min) 3 600 3 750
Coppia max norma CEE (Nm) 270 340
Regime di coppia max (giri/min) 1 750 2 000
Carburante Gasolio Gasolio
Marmitta catalitica Sì Sì
Filtro antiparticolato (FAP) Sì Sì
Capacità d'olio (in litri)
(con sostituzione fi ltro) 3,75
-
* La potenza massima corrisponde al valore omologato al banco motore, secondo le condizioni defi nite dalla regolamenta- zione Europea (direttiva 1999/99/CE).
MOTORIZZAZIONI DIESEL E TIPI DI CAMBIO
.../S : modello e-HDi equipaggiato di Stop & Start.

11
173
CARATTERISTICHE TECNICHE
Motore 1.6 e-HDi
112 cv 2.0 HDi
163 cv
Cambio Manuale Manuale Autom.
Tipi varianti versioni : 4B... 9HR-8/S RHH-8 RHH-A
- Massa a vuoto 1 535 1 577 1 625
- Massa in ordine di marcia 1 610 1 652 1 700
- Massa massima autorizzata a pieno carico 1 950
2 025 2 050
- Massa massima autorizzata a pieno carico con rimorchio

con pendenza del 12% 3 050 3 525 3 550
- Rimorchio frenato (nei limiti della massa
massima autorizzata a pieno carico)
con pendenza del 10% o 12% 1 100 1 500 1 500
- Rimorchio frenato ** (con riporto di
carico nei limiti della massa massima
autorizzata a pieno carico con rimorchio) 1 200 1 500 1 500
- Rimorchio non frenato 750 750 750
- Massa raccomandata sul gancio traino 64 64 64
I valori della massa massima autorizzata a pieno carico con rimorchio e \
dei carichi trainabili indicati sono validi per un'altitu-
dine massima di 1000 metri ; il carico trainabile citato deve essere rid\
otto del 10 % ogni 1000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità d\
i 100 km/h (rispettare la legislazione vigente nel proprio Paese).
Temperature esterne elevate possono provocare un abbassamento delle prest\
azioni del veicolo per proteggere il motore;
quando la temperatura esterna è superiore a 37 °C, limitare la mas\
sa trainata.

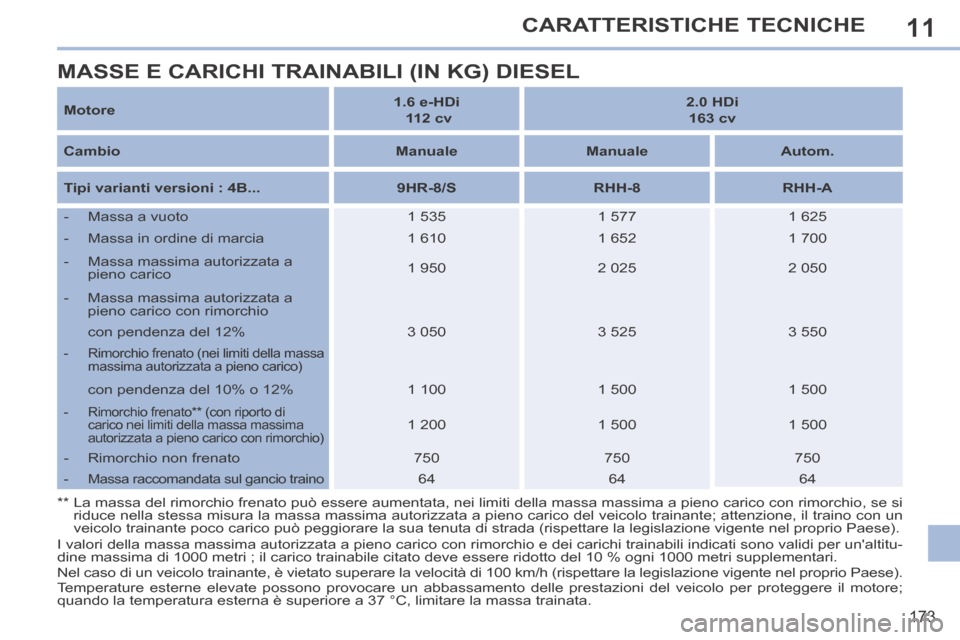

MASSE E CARICHI TRAINABILI (IN KG) DIESEL
** La massa del rimorchio frenato può essere aumentata, nei limiti della\
massa massima a pieno carico con rimorchio, se si riduce nella stessa misura la massa massima autorizzata a pieno carico d\
el veicolo trainante; attenzione, il traino con un
veicolo trainante poco carico può peggiorare la sua tenuta di strada \
(rispettare la legislazione vigente nel proprio Paese).

11
174
CARATTERISTICHE TECNICHE

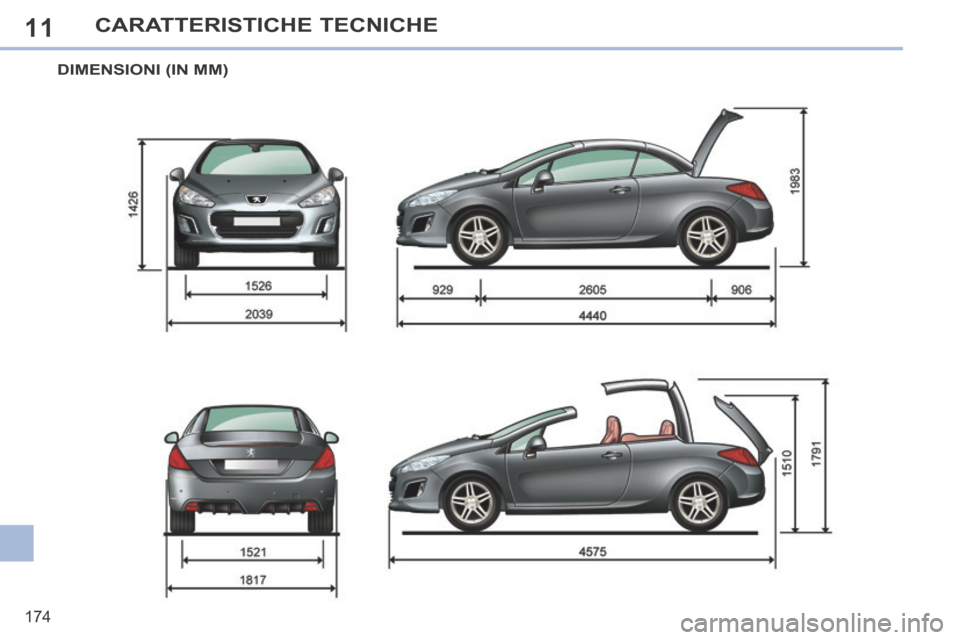

DIMENSIONI (IN MM)

11
i
175
CARATTERISTICHE TECNICHE

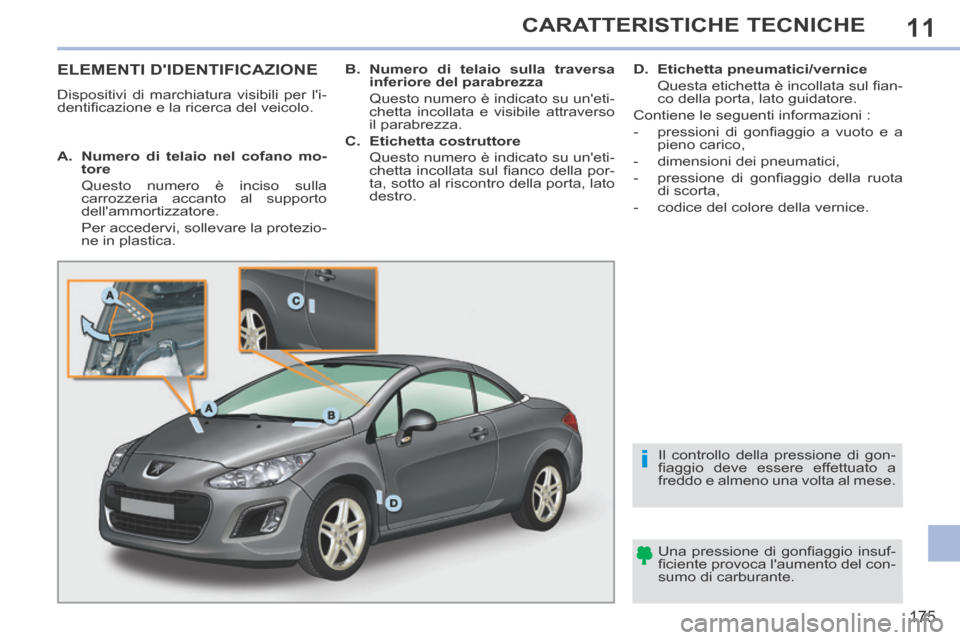

ELEMENTI D'IDENTIFICAZIONE
Dispositivi di marchiatura visibili per l'i-
dentifi cazione e la ricerca del veicolo. Una pressione di gonfi aggio insuf-
fi ciente provoca l'aumento del con-
sumo di carburante. Il controllo della pressione di gon-
fi aggio deve essere effettuato a
freddo e almeno una volta al mese.
A. Numero di telaio nel cofano mo-
tore
Questo numero è inciso sulla carrozzeria accanto al supporto
dell'ammortizzatore.
Per accedervi, sollevare la protezio- ne in plastica. B. Numero di telaio sulla traversa
inferiore del parabrezza
Questo numero è indicato su un'eti- chetta incollata e visibile attraverso
il parabrezza.
C. Etichetta costruttore
Questo numero è indicato su un'eti- chetta incollata sul fi anco della por-
ta, sotto al riscontro della porta, lato
destro. D. Etichetta pneumatici/vernice
Questa etichetta è incollata sul fi an-
co della porta, lato guidatore.
Contiene le seguenti informazioni :
- pressioni di gonfi aggio a vuoto e a pieno carico,
- dimensioni dei pneumatici,
- pressione di gonfi aggio della ruota di scorta,
- codice del colore della vernice.

11
176
CARATTERISTICHE TECNICHE

177

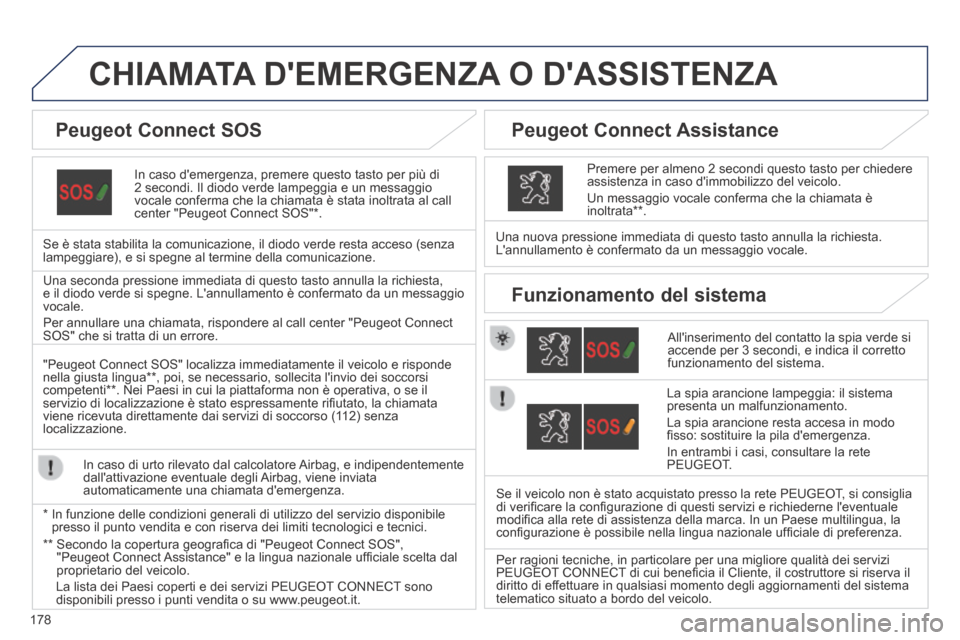

CHIAMATA D'EMERGENZA O D'ASSISTENZA

178
CHIAMATA D'EMERGENZA O D'ASSISTENZA
In caso d'emergenza, premere questo tasto per più di 2 secondi. Il diodo verde lampeggia e un messaggio vocale conferma che la chiamata è stata inoltrata al call center "Peugeot Connect SOS" * .
Se è stata stabilita la comunicazione, il diodo verde resta acceso (\
senza lampeggiare), e si spegne al termine della comunicazione.
All'inserimento del contatto la spia verde si accende per 3 secondi, e indica il corretto funzionamento del sistema.
Una nuova pressione immediata di questo tasto annulla la richiesta. L'annullamento è confermato da un messaggio vocale.
Premere per almeno 2 secondi questo tasto per chiedere assistenza in caso d'immobilizzo del veicolo.
Un messaggio vocale conferma che la chiamata è inoltrata ** .
Una seconda pressione immediata di questo tasto annulla la richiesta, e il diodo verde si spegne. L'annullamento è confermato da un messagg\
io vocale.
Per annullare una chiamata, rispondere al call center "Peugeot Connect SOS" che si tratta di un errore.
"Peugeot Connect SOS" localizza immediatamente il veicolo e risponde nella giusta lingua ** , poi, se necessario, sollecita l'invio dei soccorsi competenti ** . Nei Paesi in cui la piattaforma non è operativa, o se il servizio di localizzazione è stato espressamente rifi utato, la chiamata viene ricevuta direttamente dai servizi di soccorso (112) senza localizzazione.
In caso di urto rilevato dal calcolatore Airbag, e indipendentemente dall'attivazione eventuale degli Airbag, viene inviata automaticamente una chiamata d'emergenza.
* In funzione delle condizioni generali di utilizzo del servizio disponibi\
le presso il punto vendita e con riserva dei limiti tecnologici e tecnici. \

La spia arancione lampeggia: il sistema presenta un malfunzionamento.
La spia arancione resta accesa in modo fi sso: sostituire la pila d'emergenza.
In entrambi i casi, consultare la rete PEUGEOT.
Se il veicolo non è stato acquistato presso la rete PEUGEOT, si consiglia di verifi care la confi gurazione di questi servizi e richiederne l'eventuale modifi ca alla rete di assistenza della marca. In un Paese multilingua, la confi gurazione è possibile nella lingua nazionale uffi ciale di preferenza.
Per ragioni tecniche, in particolare per una migliore qualità dei ser\
vizi PEUGEOT CONNECT di cui benefi cia il Cliente, il costruttore si riserva il diritto di effettuare in qualsiasi momento degli aggiornamenti del sistema telematico situato a bordo del veicolo.
Peugeot Connect SOS Peugeot Connect Assistance
Funzionamento del sistema
** Secondo la copertura geografi ca di "Peugeot Connect SOS", "Peugeot Connect Assistance" e la lingua nazionale uffi ciale scelta dal proprietario del veicolo.
La lista dei Paesi coperti e dei servizi PEUGEOT CONNECT sono disponibili presso i punti vendita o su www.peugeot.it.
