Page 51 of 313
ii
i
69
BORDKOMFORT
RÜCKSITZE
Längsverstellung
Verstellen der Lehne in der Neigung
Ziehen Sie an einem der vorn
a m S i t z b e fi n d l i c h e n G u r t e B und
bringen Sie die Lehne in eine der
7 möglichen Positionen.
Lassen Sie den Gurt los, um die
Lehne in dieser Position einrasten
zu lassen. Umbau zum Tisch
Heben Sie den Bügel A an und
schieben Sie den Sitz nach vorn
oder hinten.
Senken Sie die Kopfstütze ganz ab.
Ziehen Sie an einem der vorn am
S i t z b e fi n d l i c h e n G u r t e B .
Klappen Sie die Lehne vollständig
a u f d i e S i t z fl ä c h e a b ; d e r S i t z
schiebt sich automatisch so weit wie
möglich zurück.
Drücken Sie auf die Sitzlehne, um
sie zu arretieren. Hochklappen
Wenn der Sitz zum Tisch abgeklappt
ist, gehen Sie folgendermaßen vor:
Schieben Sie den Sitz mit dem
Bügel A ganz nach hinten.
Bewegen Sie den Hebel C hinten
rechts am Sitz nach oben, um die
hinteren Füße aus der Arretierung
zu lösen.
Stellen Sie den Sitz ganz senkrecht .
Sie können die Lehne auch von der
dritten Sitzreihe aus mit einem der
h i n t e n a m S i t z b e fi n d l i c h e n G u r t e B
abklappen. Hiermit werden der Zugang zur
dritten Sitzreihe, das Aussteigen
aus der dritten Sitzreihe und das
Umklappen der Sitze vom Koffer-
raum aus ermöglicht.
In der zweiten Reihe sind diese drei Sitze
vollkommen gleich und lassen sich für besten
Sitzkomfort nach Ihren Wünschen einstellen.
F e r n e r k ö n n e n s i e fl a c h z u e i n e m T i s c h a b -
geklappt, hochgeklappt oder komplett aus-
gebaut werden, um Ihnen unterschiedliche
Möglichkeiten der Beladung zu bieten.
Achten Sie beim Längsverstellen und
beim Verstellen der Lehne in der Nei-
gung darauf, dass Sie keinen Druck auf
die Spannrolle der Abdeckung ausüben.
Page 52 of 313
!

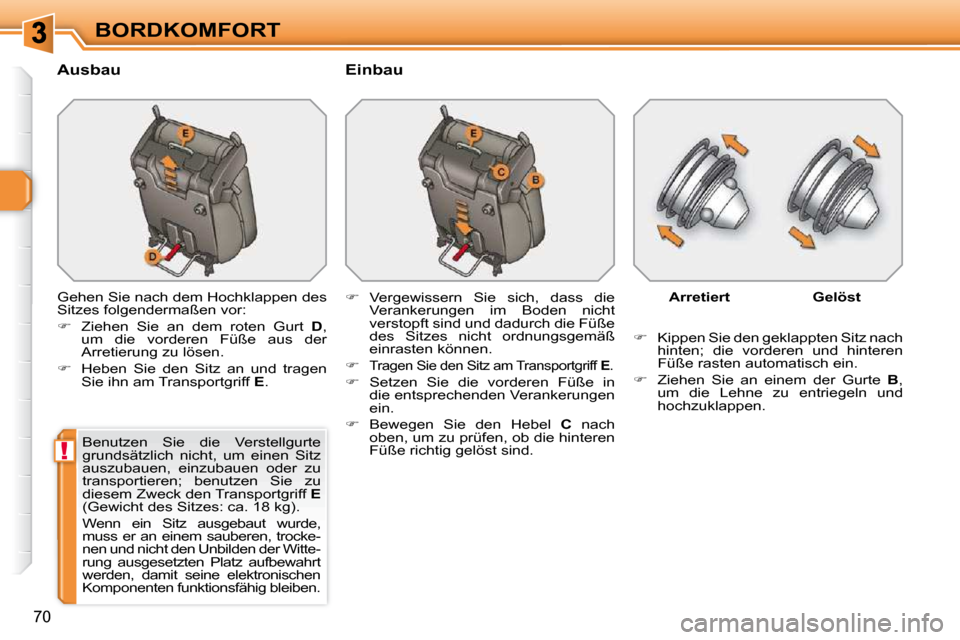

70
BORDKOMFORT
Ausbau Einbau
Gehen Sie nach dem Hochklappen des
Sitzes folgendermaßen vor:
Ziehen Sie an dem roten Gurt D ,
um die vorderen Füße aus der
Arretierung zu lösen.
Heben Sie den Sitz an und tragen
Sie ihn am Transportgriff E .
Benutzen Sie die Verstellgurte
grundsätzlich nicht, um einen Sitz
auszubauen, einzubauen oder zu
transportieren; benutzen Sie zu
diesem Zweck den Transportgriff E
(Gewicht des Sitzes: ca. 18 kg).
Wenn ein Sitz ausgebaut wurde,
muss er an einem sauberen, trocke-
nen und nicht den Unbilden der Witte-
rung ausgesetzten Platz aufbewahrt
werden, damit seine elektronischen
Komponenten funktionsfähig bleiben.
Arretiert Gelöst
Kippen Sie den geklappten Sitz nach
hinten; die vorderen und hinteren
Füße rasten automatisch ein.
Ziehen Sie an einem der Gurte B ,
um die Lehne zu entriegeln und
hochzuklappen.
Vergewissern Sie sich, dass die
Verankerungen im Boden nicht
verstopft sind und dadurch die Füße
des Sitzes nicht ordnungsgemäß
einrasten können.
Tragen Sie den Sitz am Transportgriff E .
Setzen Sie die vorderen Füße in
die entsprechenden Verankerungen
ein.
Bewegen Sie den Hebel C nach
oben, um zu prüfen, ob die hinteren
Füße richtig gelöst sind.
Page 53 of 313
!

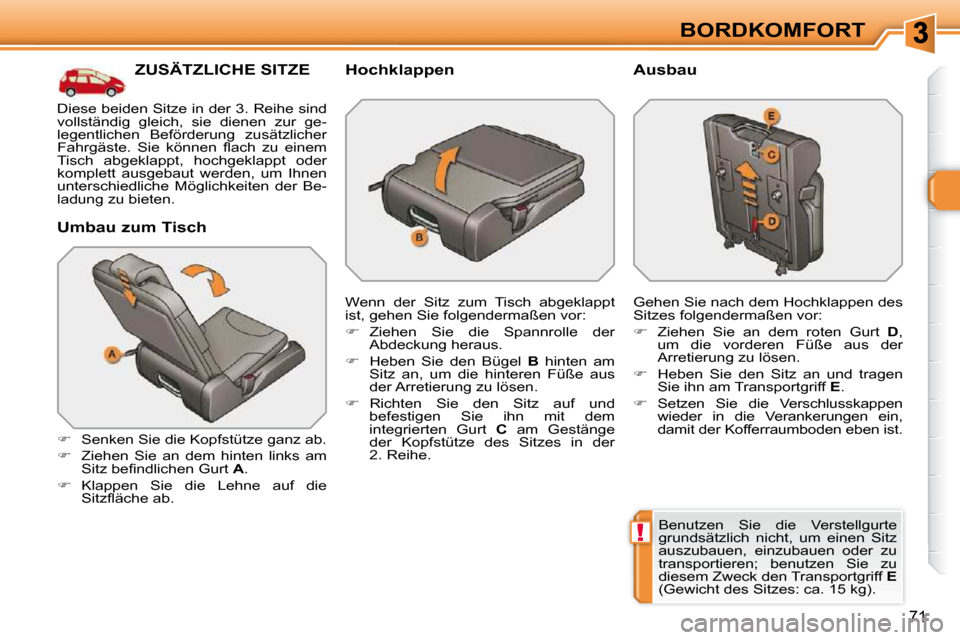

71
BORDKOMFORT
ZUSÄTZLICHE SITZE
Umbau zum Tisch
Senken Sie die Kopfstütze ganz ab.
Ziehen Sie an dem hinten links am
S i t z b e fi n d l i c h e n G u r t A .
Klappen Sie die Lehne auf die
S i t z fl ä c h e a b . Hochklappen
Wenn der Sitz zum Tisch abgeklappt
ist, gehen Sie folgendermaßen vor:
Ziehen Sie die Spannrolle der
Abdeckung heraus.
Heben Sie den Bügel B hinten am
Sitz an, um die hinteren Füße aus
der Arretierung zu lösen.
Richten Sie den Sitz auf und
befestigen Sie ihn mit dem
integrierten Gurt C am Gestänge
der Kopfstütze des Sitzes in der
2. Reihe. Ausbau
Gehen Sie nach dem Hochklappen des
Sitzes folgendermaßen vor:
Ziehen Sie an dem roten Gurt D ,
um die vorderen Füße aus der
Arretierung zu lösen.
Heben Sie den Sitz an und tragen
Sie ihn am Transportgriff E .
Setzen Sie die Verschlusskappen
wieder in die Verankerungen ein,
damit der Kofferraumboden eben ist.
Benutzen Sie die Verstellgurte
grundsätzlich nicht, um einen Sitz
auszubauen, einzubauen oder zu
transportieren; benutzen Sie zu
diesem Zweck den Transportgriff E
(Gewicht des Sitzes: ca. 15 kg).
Diese beiden Sitze in der 3. Reihe sind
vollständig gleich, sie dienen zur ge-
legentlichen Beförderung zusätzlicher
F a h r g ä s t e . S i e k ö n n e n fl a c h z u e i n e m
Tisch abgeklappt, hochgeklappt oder
komplett ausgebaut werden, um Ihnen
unterschiedliche Möglichkeiten der Be-
ladung zu bieten.
Page 54 of 313

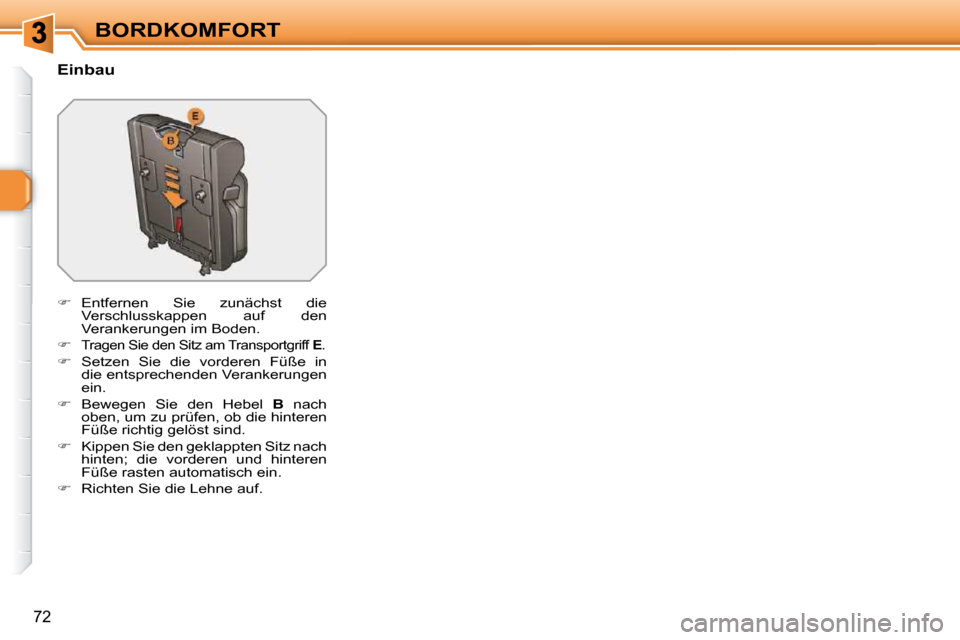

72
BORDKOMFORT
Einbau
Entfernen Sie zunächst die
Verschlusskappen auf den
Verankerungen im Boden.
Tragen Sie den Sitz am Transportgriff E .
Setzen Sie die vorderen Füße in
die entsprechenden Verankerungen
ein.
Bewegen Sie den Hebel B nach
oben, um zu prüfen, ob die hinteren
Füße richtig gelöst sind.
Kippen Sie den geklappten Sitz nach
hinten; die vorderen und hinteren
Füße rasten automatisch ein.
Richten Sie die Lehne auf.
Page 55 of 313
i
!

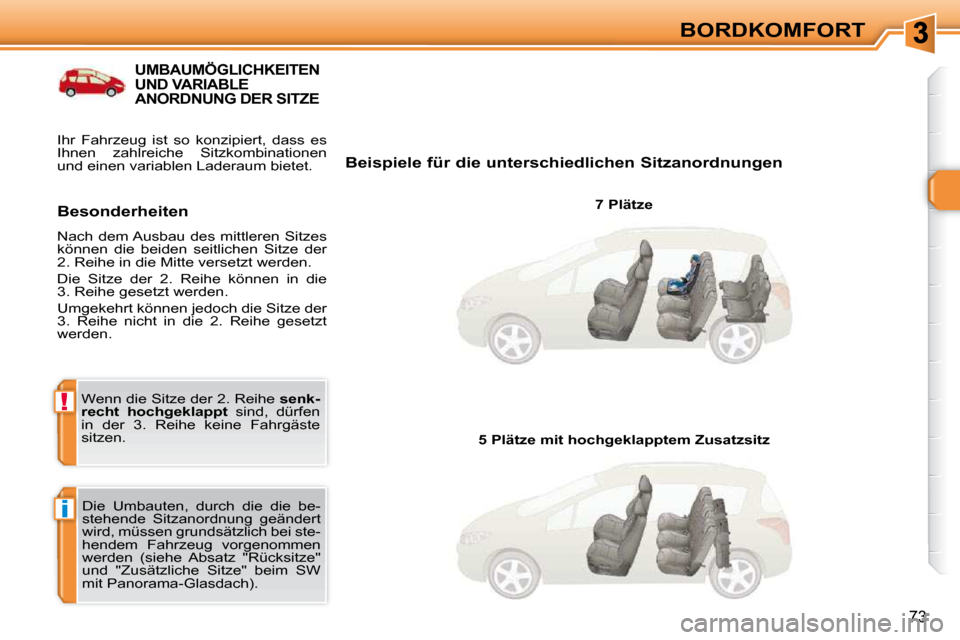

73
BORDKOMFORT
UMBAUMÖGLICHKEITEN UND VARIABLE ANORDNUNG DER SITZE
Beispiele für die unterschiedlichen Sitzanordnungen 7 Plätze
Die Umbauten, durch die die be-
stehende Sitzanordnung geändert
wird, müssen grundsätzlich bei ste-
hendem Fahrzeug vorgenommen
werden (siehe Absatz "Rücksitze"
und "Zusätzliche Sitze" beim SW
mit Panorama-Glasdach).
Besonderheiten
Nach dem Ausbau des mittleren Sitzes
können die beiden seitlichen Sitze der
2. Reihe in die Mitte versetzt werden.
Die Sitze der 2. Reihe können in die
3. Reihe gesetzt werden.
Umgekehrt können jedoch die Sitze der
3. Reihe nicht in die 2. Reihe gesetzt
werden.
5 Plätze mit hochgeklapptem Zusatzsitz
Wenn die Sitze der 2. Reihe
senk-
recht hochgeklappt sind, dürfen
in der 3. Reihe keine Fahrgäste
sitzen.
Ihr Fahrzeug ist so konzipiert, dass es
Ihnen zahlreiche Sitzkombinationen
und einen variablen Laderaum bietet.
Page 56 of 313

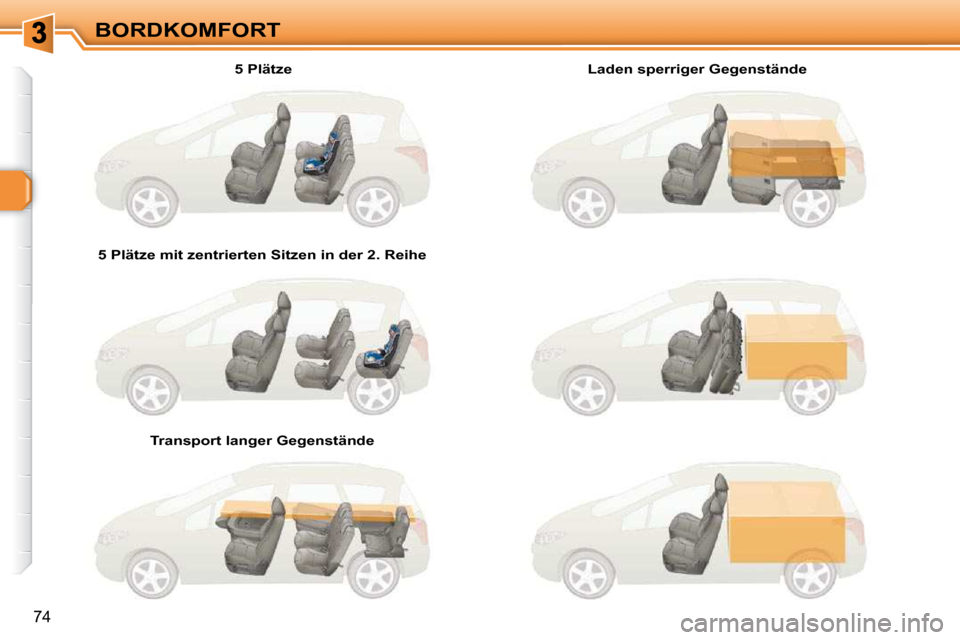

74
BORDKOMFORT 5 Plätze
5 Plätze mit zentrierten Sitzen in der 2. Reihe
Transport langer Gegenstände Laden sperriger Gegenstände
Page 57 of 313
!
i
i

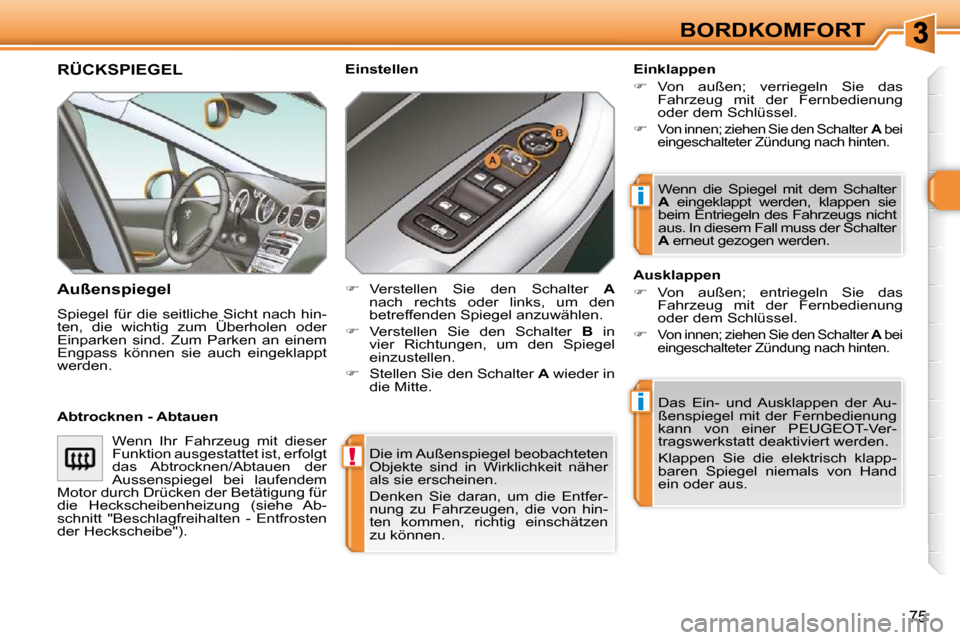

75
BORDKOMFORT
Die im Außenspiegel beobachteten
Objekte sind in Wirklichkeit näher
als sie erscheinen.
Denken Sie daran, um die Entfer-
nung zu Fahrzeugen, die von hin-
ten kommen, richtig einschätzen
zu können.
RÜCKSPIEGEL
Außenspiegel
Spiegel für die seitliche Sicht nach hin-
ten, die wichtig zum Überholen oder
Einparken sind. Zum Parken an einem
Engpass können sie auch eingeklappt
werden. Einklappen
Von außen; verriegeln Sie das
Fahrzeug mit der Fernbedienung
oder dem Schlüssel.
Von innen; ziehen Sie den Schalter A bei
eingeschalteter Zündung nach hinten.
Das Ein- und Ausklappen der Au-
ßenspiegel mit der Fernbedienung
kann von einer PEUGEOT-Ver-
tragswerkstatt deaktiviert werden.
Klappen Sie die elektrisch klapp-
baren Spiegel niemals von Hand
ein oder aus.
Einstellen
Ausklappen
Von außen; entriegeln Sie das
Fahrzeug mit der Fernbedienung
oder dem Schlüssel.
Von innen; ziehen Sie den Schalter A bei
eingeschalteter Zündung nach hinten.
Wenn die Spiegel mit dem Schalter
A eingeklappt werden, klappen sie
beim Entriegeln des Fahrzeugs nicht
aus. In diesem Fall muss der Schalter
A erneut gezogen werden.
Verstellen Sie den Schalter A
nach rechts oder links, um den
betreffenden Spiegel anzuwählen.
Verstellen Sie den Schalter B in
vier Richtungen, um den Spiegel
einzustellen.
Stellen Sie den Schalter A wieder in
die Mitte.
Abtrocknen - Abtauen Wenn Ihr Fahrzeug mit dieser
Funktion ausgestattet ist, erfolgt
das Abtrocknen/Abtauen der
Aussenspiegel bei laufendem
Motor durch Drücken der Betätigung für
die Heckscheibenheizung (siehe Ab-
schnitt "Beschlagfreihalten - Entfrosten
der Heckscheibe").
Page 58 of 313
!

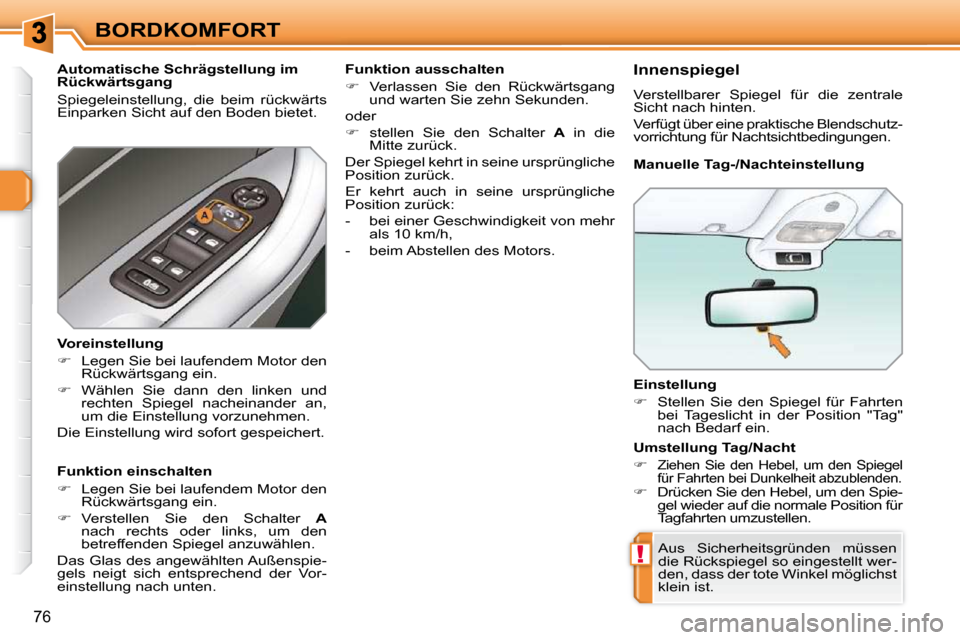

76
BORDKOMFORT Einstellung
Stellen Sie den Spiegel für Fahrten
bei Tageslicht in der Position "Tag"
nach Bedarf ein.
Aus Sicherheitsgründen müssen
die Rückspiegel so eingestellt wer-
den, dass der tote Winkel möglichst
klein ist.
Manuelle Tag-/Nachteinstellung
Umstellung Tag/Nacht
Ziehen Sie den Hebel, um den Spiegel
für Fahrten bei Dunkelheit abzublenden.
Drücken Sie den Hebel, um den Spie-
gel wieder auf die normale Position für
Tagfahrten umzustellen.
Automatische Schrägstellung im
Rückwärtsgang
Spiegeleinstellung, die beim rückwärts
Einparken Sicht auf den Boden bietet.
Funktion einschalten
Legen Sie bei laufendem Motor den
Rückwärtsgang ein.
Verstellen Sie den Schalter A
nach rechts oder links, um den
betreffenden Spiegel anzuwählen.
Das Glas des angewählten Außenspie-
gels neigt sich entsprechend der Vor-
einstellung nach unten.
Voreinstellung
Legen Sie bei laufendem Motor den
Rückwärtsgang ein.
Wählen Sie dann den linken und
rechten Spiegel nacheinander an,
um die Einstellung vorzunehmen.
Die Einstellung wird sofort gespeichert. Funktion ausschalten
Verlassen Sie den Rückwärtsgang
und warten Sie zehn Sekunden.
oder
stellen Sie den Schalter A in die
Mitte zurück.
Der Spiegel kehrt in seine ursprüngliche
Position zurück.
Er kehrt auch in seine ursprüngliche
Position zurück:
- bei einer Geschwindigkeit von mehr als 10 km/h,
- beim Abstellen des Motors. Innenspiegel
Verstellbarer Spiegel für die zentrale
Sicht nach hinten.
Verfügt über eine praktische Blendschutz-
vorrichtung für Nachtsichtbedingungen.
Page 59 of 313
!
76
BORDKOMFORT Einstellung
Stellen Sie den Spiegel für Fahrten
bei Tageslicht in der Position "Tag"
nach Bedarf ein.
Aus Sicherheitsgründen müssen
die Rückspiegel so eingestellt wer-
den, dass der tote Winkel möglichst
klein ist.
Manuelle Tag-/Nachteinstellung
Umstellung Tag/Nacht
Ziehen Sie den Hebel, um den Spiegel
für Fahrten bei Dunkelheit abzublenden.
Drücken Sie den Hebel, um den Spie-
gel wieder auf die normale Position für
Tagfahrten umzustellen.
Automatische Schrägstellung im
Rückwärtsgang
Spiegeleinstellung, die beim rückwärts
Einparken Sicht auf den Boden bietet.
Funktion einschalten
Legen Sie bei laufendem Motor den
Rückwärtsgang ein.
Verstellen Sie den Schalter A
nach rechts oder links, um den
betreffenden Spiegel anzuwählen.
Das Glas des angewählten Außenspie-
gels neigt sich entsprechend der Vor-
einstellung nach unten.
Voreinstellung
Legen Sie bei laufendem Motor den
Rückwärtsgang ein.
Wählen Sie dann den linken und
rechten Spiegel nacheinander an,
um die Einstellung vorzunehmen.
Die Einstellung wird sofort gespeichert. Funktion ausschalten
Verlassen Sie den Rückwärtsgang
und warten Sie zehn Sekunden.
oder
stellen Sie den Schalter A in die
Mitte zurück.
Der Spiegel kehrt in seine ursprüngliche
Position zurück.
Er kehrt auch in seine ursprüngliche
Position zurück:
- bei einer Geschwindigkeit von mehr als 10 km/h,
- beim Abstellen des Motors. Innenspiegel
Verstellbarer Spiegel für die zentrale
Sicht nach hinten.
Verfügt über eine praktische Blendschutz-
vorrichtung für Nachtsichtbedingungen.
Page 60 of 313
!i
77

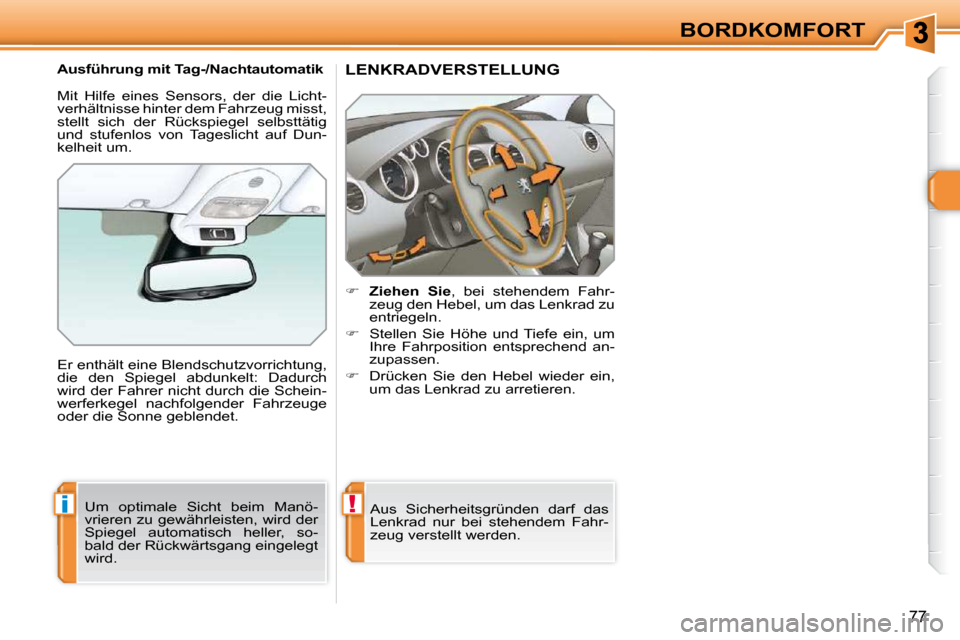

BORDKOMFORT
LENKRADVERSTELLUNG
Ziehen Sie , bei stehendem Fahr-
zeug den Hebel, um das Lenkrad zu
entriegeln.
Stellen Sie Höhe und Tiefe ein, um
Ihre Fahrposition entsprechend an-
zupassen.
Drücken Sie den Hebel wieder ein,
um das Lenkrad zu arretieren.
Aus Sicherheitsgründen darf das
Lenkrad nur bei stehendem Fahr-
zeug verstellt werden.
Ausführung mit Tag-/Nachtautomatik
Er enthält eine Blendschutzvorrichtung,
die den Spiegel abdunkelt: Dadurch
wird der Fahrer nicht durch die Schein-
werferkegel nachfolgender Fahrzeuge
oder die Sonne geblendet.
Um optimale Sicht beim Manö-
vrieren zu gewährleisten, wird der
Spiegel automatisch heller, so-
bald der Rückwärtsgang eingelegt
wird.
Mit Hilfe eines Sensors, der die Licht-
verhältnisse hinter dem Fahrzeug misst,
stellt sich der Rückspiegel selbsttätig
und stufenlos von Tageslicht auf Dun-
kelheit um.
