Peugeot 308 SW BL 2009.5 Omistajan käsikirja (in Finnish)

34
HALLINTALAITTEET
Jäähdytysnesteen lämpötilan
mittari
Kun moottori on käynnissä ja osoitin on
- alueella A , lämpötila on normaali
- alueella B , lämpötila on liian
korkea. Maksimilämpötilan
merkkivalo 1 ja STOP -
yleisvaroitusvalo syttyvät, kuuluu
äänimerkki ja monitoiminäytöllä
näkyy varoitusviesti.

Pysäytä auto välittömästi heti, kun
se muuta liikennettä vaarantamatta
on mahdollista.
Odota muutama minuutti ennen kuin
sammutat moottorin.
Ota yhteyttä valtuutettuun PEUGEOT-
huoltokorjaamoon. Muutaman minuutin ajon jälkeen läm-
pötila ja paine nousevat jäähdytysjär-
jestelmässä.
Lisää jäähdytysnestettä seuraavasti:

 odota, että moottori jäähtyy

 avaa tulppaa kahden kierroksen
verran, jotta paine laskee

 kun paine on laskenut, poista
tulppa

 lisää nestettä MAX-merkkiin
saakka.

i

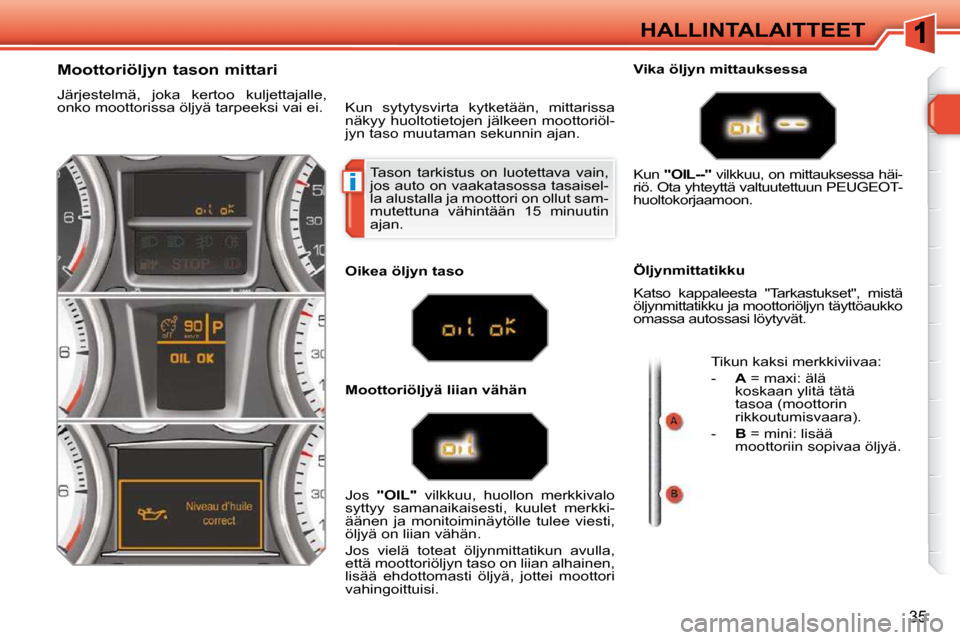

35
HALLINTALAITTEET
Tason tarkistus on luotettava vain,
jos auto on vaakatasossa tasaisel-
la alustalla ja moottori on ollut sam-
mutettuna vähintään 15 minuutin
ajan.
Moottoriöljyn tason mittari
Järjestelmä, joka kertoo kuljettajalle,
onko moottorissa öljyä tarpeeksi vai ei.
Kun sytytysvirta kytketään, mittarissa
näkyy huoltotietojen jälkeen moottoriöl-
jyn taso muutaman sekunnin ajan.
Oikea öljyn taso
Moottoriöljyä liian vähän Vika öljyn mittauksessa
Öljynmittatikku
Jos "OIL" vilkkuu, huollon merkkivalo
syttyy samanaikaisesti, kuulet merkki-
äänen ja monitoiminäytölle tulee viesti,
öljyä on liian vähän.
Jos vielä toteat öljynmittatikun avulla,
että moottoriöljyn taso on liian alhainen,
lisää ehdottomasti öljyä, jottei moottori
vahingoittuisi. Kun
"O
IL
--" vilkkuu, on mittauksessa häi-
riö. Ota yhteyttä valtuutettuun PEUGEOT-
huoltokorjaamoon.
Katso kappaleesta "Tarkastukset", mistä
öljynmittatikku ja moottoriöljyn täyttöaukko
omassa autossasi löytyvät.
Tikun kaksi merkkiviivaa:
- A = maxi: älä
koskaan ylitä tätä
tasoa (moottorin
rikkoutumisvaara).
- B = mini: lisää
moottoriin sopivaa öljyä.

36
HALLINTALAITTEET
Huoltomittari
Järjestelmä ilmoittaa kuljettajalle, kuinka
paljon ajokilometrejä on jäljellä seuraa-
vaan määräaikaishuoltoon.
Tämä lasketaan mittarin edellisen nol-
lauksen perusteella. Määräaikaishuolto
määritetään kahdella parametrillä:
- autolla ajettu kilometrimäärä
- edellisestä tarkastuksesta kulunut aika. 1 000 km - 3 000 km
määräaikaishuoltoon
Huoltoa kuvaava avain näkyy näytös-
sä viiden sekunnin ajan sytytysvirran
kytkemisestä. Matkamittarin näyttöön
tulee kilometrimäärä, joka voidaan ajaa
ennen seuraavaa huoltoa.

Esimerkki: kilometrimäärä, joka voi-
daan ajaa ennen seuraavaa huoltoa, on
2 800 km.
Viiden sekunnin ajan sytytysvirran kyt-
kemisestä näytössä näkyy:
Kun viisi sekuntia on kulunut, matkamit-
tari siirtyy normaalinäyttöön ja avain-
symboli sammuu . Näytössä näkyvät
silloin sekä matka- että välimatkamittari. Alle 1 000 km:ä määräaikaishuoltoon

Esimerkki: kilometrimäärä, joka voi-
daan ajaa ennen seuraavaa huoltoa, on
900 km.
Viiden sekunnin ajan sytytysvirran kyt-
kemisestä näytössä näkyy:
Kun viisi sekuntia on kulunut, matka-
mittari siirtyy normaalinäyttöön. Avain-
symboli jää palamaan muistutukseksi
siitä, että määräaikaishuollon ajankohta
lähestyy.
Yli 3 000 km määräaikaishuoltoon
Virtaa kytkettäessä mitään huoltotietoja
ei tule näyttöön.

i
i
37
HALLINTALAITTEET
Huoltomittarin nollaaminen
Huoltomittari on nollattava jokaisen huollon jälkeen.
Nollaaminen tapahtuu seuraavasti:
 Katkaise virta.
 Paina osamatkamittarin nollauspainiketta ja pidä sitä alas painettuna.
 Kytke virta. Osamatkamittarin lukema alkaa juosta takaperin.
 Vapauta painike vasta, kun matkamittari osoittaa = 0(avainsymboli poistuu näytöstä).
Kuljettajan ajotavasta riippuen voi
olla syytä seurata kilometritarkas-
tuksen sijaan tietyin aikavälein teh-
tävän tarkastuksen ajankohtaa.
Avainsymboli saattaa siis ilmaan-
tua näkyviin myös silloin, jos vii-
meisestä määräaikaishuollosta on
kulunut kaksi vuotta.
Määräaikaishuollon ajankohta ohitettu
Aina viiden sekunnin ajan sytytysvirran
kytkemisestä
avainsymboli vilkkuu
muistutukseksi siitä, että huolto on suo-
ritettava mitä pikimmiten.

Esimerkki: Olet ylittänyt määräaikais-
huollon kilometrimäärän 300 kilometrillä.
Viiden sekunnin ajan sytytysvirran kyt-
kemisestä näytössä näkyy:
Kun viisi sekuntia on kulunut, matka-
mittari siirtyy normaalinäyttöön. Avain-
symboli palaa edelleen .
Huoltotietojen katselu
Voit milloin tahansa saada näyttöön huoltotiedot.
 Paina osamatkamittarin nollauspainiketta.
Huoltotieto tulee näkyviin muutaman sekunnin ajaksi ja katoaa sitten.

38
HALLINTALAITTEET Matkamittari
Mittaa auton koko käyttöaikanaan ajaman
kokonaismatkan. Kun sytytysvirta katkaistaan, kuljetta-
janpuoleinen ovi avataan tai auto luki-
taan tai avataan lukituksesta, näytössä
näkyvät 30 sekunnin ajan matka- ja
osamatkamittari.
Osamatkamittari
Mittaa auton ajaman matkan siitä asti,
kun kuljettaja on nollannut mittarin.

 Kun sytytysvirta on kytketty, pai-
na painiketta, kunnes nollat tulevat
näyttöön.
Manuaalinen check-toiminto
Toiminnon avulla voit tarkistaa ajoneu-
von tilan (hälytykset ja auton säädet-
tävät käytössä tai pois käytöstä olevat
toiminnot) ja huoltotiedot.

 Voit käynnistää CHECK-toiminnon
moottorin ollessa käynnissä painamal-
la lyhyesti mittariston CHECK/000 -
painiketta.
Jos mitään vikaa ei havaita, mittariston suu-
relle keskusnäytölle tulee CHECK OK .
Jos jokin vakava vika on havaittu, vain
vastaavat varoitussymbolit tulevat näky-
viin mittariston suurelle keskusnäytölle.
Vie auto tarkastettavaksi valtuutettuun
PEUGEOT-huoltokorjaamoon.
Jos jokin vähäinen vika on havaittu, vas-
taavat symbolit ja sen jälkeen
CHECK
OK tulevat näkyviin mittariston suurelle
keskusnäytölle. Ota yhteyttä valtuutet-
tuun PEUGEOT-huoltokorjaamoon.

39
HALLINTALAITTEET
Mittariston valaistuksen
himmennin
Himmentimellä voidaan manuaalisesti säätää
hallintalaitteiden valaistusta luonnonvalon mu-
kaan. Himmennin toimii vain, kun valot huo-
miovaloja lukuun ottamatta ovat päällä.
Aktivointi

 Paina painiketta, jolla voit muuttaa
hallintalaitteiston valaistuksen te-
hoa.

 Kun valaistus on minimisäädössään,
vapauta painike ja paina uudelleen
lisätäksesi valaistuksen tehoa,
tai

 kun valaistus on maksimisäädössään,
vapauta painike ja paina uudelleen vä-
hentääksesi valaistuksen tehoa.

 Kun mittarivalaistus on sopiva, va-
pauta painike. Toiminnanesto
Kun valot on sammutettu tai ne ovat päi-
vävalaistustilassa (huomiovaloilla varus-
tetuissa autoissa), painike ei toimi.

40
MONITOIMINÄYTÖT
Näytön tiedot
Mustavalkonäytössä näkyvät seuraavat
tiedot:
- kellonaika
- päivämäärä
- ulkolämpötila * (Asteluku vilkkuu, kun tienpinta alkaa jäätyä.)
- ovien ja luukkujen valvonta
- ajotietokone (katso tarkemmat tiedot kohdan lopusta).
Varoitusviestit (esim. Antipollution faulty
(Toimintahäiriö päästönestojärjestelmäs-
sä)) tai ilmoitukset (esim. Boot open (Ta-
kaluukku auki)) voivat näkyä tilapäisesti.
Ne voidaan poistaa näytöltä painamalla

ESC -painiketta.
MUSTAVALKONÄYTTÖ A (EI WIP SOUND -JÄRJESTELMÄÄ) Kytkimet Päävalikko
Näyttöä käytetään kolmella painikkeella:
- ESC -painikkeella keskeytetään käyn-
nissä oleva toiminto.
- MENU -painikkeella selataan valik-
koja ja alivalikkoja.
- OK -painikkeella valitaan haluttu va-
likko tai alivalikko.
 Voit selata seuraavia päävalikon
valikkoja MENU -painikkeella:
- ajoneuvon asetukset
- asetusvaihtoehdot
- näytön säädöt
- kielet
- yksiköt

 Avaa haluamasi valikko painamal-
la OK .
* Vain ilmastointilaitteen kanssa.

!
41
MONITOIMINÄYTÖT
Ajoneuvon asetukset Asetusvaihtoehdot
Options-valikossa voit tarkastaa laittei-
den tilan (päällä, pois päältä tai toimin-
tahäiriö).
Kielet
Languages-valikossa voit muuttaa näy-
tön kielen (Français, Italiano, Nederlands,
Portugues, Portugues-Brasil, Deutsch,
English, Espanol).
Näytön asetukset
Display adjust -valikossa voit muuttaa
seuraavia säätöjä:
- vuosi
- kuukausi
- päivä
- tunti
- minuutit
- 12 tai 24 tunnin näyttö Yksiköt
Units-valikossa voit muuttaa seuraavien
parametrien yksiköitä:
- lämpötila (°C tai °F),
- polttoaineen kulutus (l/100 km, mpg
tai km/l).

 Kun olet valinnut säädettävän arvon,
muuta sitä painamalla OK .

 Odota noin kymmenen sekuntia,
kunnes muutettu asetus on tallennet-
tu muistiin tai paina ESC -painiketta,
jos haluat peruuttaa muutoksen.
Tämän jälkeen näyttö palautuu perus-
tilaan.
VEHICLE CONFIG -valikossa (ajoneu-
von asetukset) voit kytkeä päälle tai
pois päältä seuraavat laitteet:
- peruutusvaihteeseen kytketty lasin- pyyhin (ks. kappale Näkyvyys)
- saattovalot ja sisääntulovalo (ks. kappale Näkyvyys)
- huomiovalot (ks. kappale Näkyvyys)
- pysäköintitutka takana (ks. kappale Ajaminen).
Turvallisuussyistä auton on ehdot-
tomasti oltava pysähdyksissä, kun
kuljettaja määrittää monitoiminäy-
tön asetuksia.

42
MONITOIMINÄYTÖT
MUSTAVALKONÄYTTÖ A Kytkimet
Näytön tiedot
Mustavalkonäytössä näkyvät seuraavat
tiedot:
- kellonaika
- päivämäärä
- ulkolämpötila * (asteluku vilkkuu, kun tienpinta alkaa jäätyä)
- ovien ja luukkujen tarkkailu
- kuuntelulähteet (radio, CD jne.)
- ajotietokone (katso tarkemmat tiedot luvun lopusta).
Varoitusviestit (esim. Antipollution faul-
ty (Toimintahäiriö päästönestojärjes-
telmässä)) tai ilmoitukset (esim. Boot
open (Takaluukku auki)) voivat näkyä ti-
lapäisesti. Ne voidaan pyyhkiä näytöltä
painamalla ESC -painiketta. Päävalikko

 Paina MENU -painiketta, niin pääset

päävalikkoon . Selaa sitten  tai

 -painikkeilla seuraavia valikkoja:
- radio-CD
- ajoneuvon asetukset
- lisälaitteet
- näytön säädöt
- kielet
- yksiköt.

 Avaa haluamasi valikko painamalla

OK .
WIP Sound -järjestelmän paneelista voit

 siirtyä päävalikkoon painamalla

MENU -painiketta

 selata toimintoja näytöllä painamalla
painiketta  tai 

 vaihtaa pysyvää sovellusta (ajotie-
tokone, audiolähde jne.) painamalla
painiketta MODE

 vaihdella jotakin säätöarvoa paina-
malla painiketta  tai 

 vahvistaa painamalla OK -painiketta
tai

 keskeyttää meneillään oleva toiminto
painamalla ESC -painiketta. Radio-CD
Kun WIP Sound on päällä, voit Radio-CD-
valikossa ottaa käyttöön tai poistaa käy-
töstä radion toimintoja (RDS-seuranta,
alueohjelmien seuranta) ja CD-soittimen
tai CD-vaihtajan toimintoja (introscan,
kuuntelu satunnaisessa järjestyksessä,
CD-levyn soittaminen uudelleen).
Lisätietoa Radio-CD-sovelluksesta saat
luvun Audio- ja telematiikkatoiminnot
osasta WIP Sound.
* Vain ilmastointilaitteen kanssa.

!
43
MONITOIMINÄYTÖT Turvallisuussyistä auton on ehdot-
tomasti oltava pysähdyksissä, kun
kuljettaja määrittää monitoiminäy-
tön asetuksia.
Näytön säädöt
Display adjust -valikossa voit muuttaa
seuraavia säätöjä:
- vuosi
- kuukausi
- päivä
- tunnit
- minuutit
- 12 tai 24 tunnin näyttö.
Kielet
Languages-valikossa voit muuttaa näy-
tön kieleksi ranskan, italian, hollannin,
portugalin, brasilianportugalin, saksan,
englannin tai espanjan.
Yksiköt
Units-valikossa voit muuttaa seuraavien
parametrien yksiköitä:
- lämpötila (°C tai °F)
- polttoaineen kulutus (l/100 km, mpg
tai km/l).

 Kun olet valinnut säädön, muuta arvoa
painamalla  tai  .

 Siirry edelliseen tai seuraavaan sää-
töön painamalla  tai  .

 Tallenna muutos ja palaa näyttöön
painamalla OK , tai peruuta muutos
painamalla ESC .
Ajoneuvon asetukset
Asetusvaihtoehdot
Options-valikossa voit tarkastaa laittei-
den tilan (päällä, pois päältä tai toimin-
tahäiriö).
Vehicle confi g -valikossa (ajoneuvon
asetukset) voit kytkeä päälle tai pois
päältä seuraavat laitteet tai järjestel-
mät:
- peruutusvaihteeseen kytketty lasin-
pyyhin (ks. kappale Näkyvyys)
- saattovalot ja vastaanottovalo (ks. kappale Näkyvyys)
- huomiovalot (ks. kappale Näkyvyys)
- pysäköintitutka takana (ks. kappale Ajaminen).
