PRAKTISKE OPLYSNINGER
Risiko for elektrisk stød
En xenonpære (D1S-35W) skal ud-
skiftes af et PEUGEOT værksted.

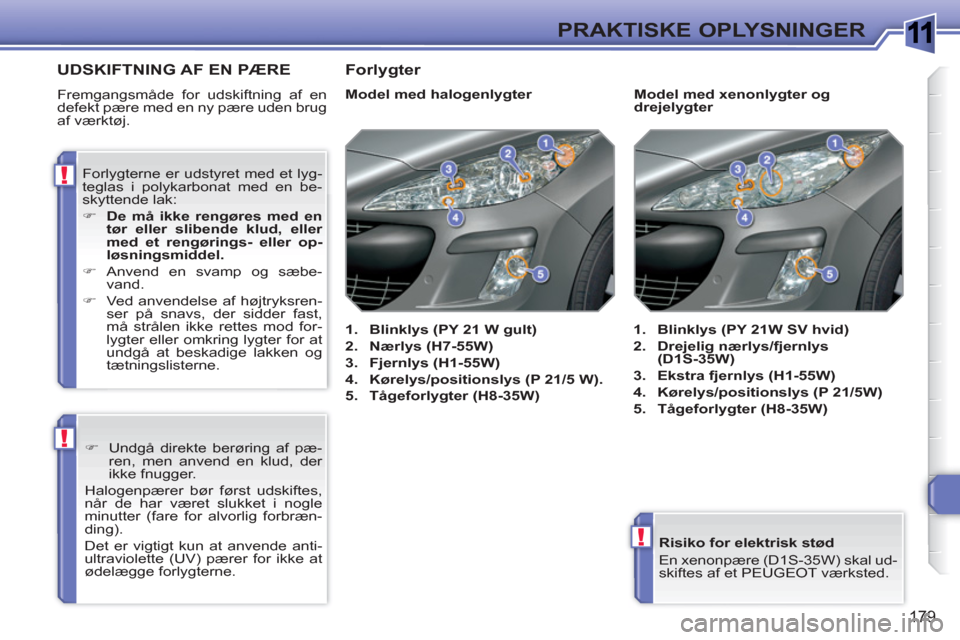

UDSKIFTNING AF EN PÆRE
Fremgangsmåde for udskiftning af en
defekt pære med en ny pære uden brug
af værktøj.
Model med halogenlygter
1.
Blinklys (PY 21 W gult)
2.
Nærlys (H7-55W)
3.
Fjernlys (H1-55W)
4.
Kørelys/positionslys (P 21/5 W).
5.
Tågeforlygter (H8-35W)
1.
Blinklys (PY 21W SV hvid)
2.
Drejelig
nærlys/fjernlys
(D1S-35W)
3.
Ekstra fjernlys (H1-55W)
4.
Kørelys/positionslys (P 21/5W)
5.
Tågeforlygter (H8-35W)
Model med xenonlygter og
drejelygter
Forlygterne er udstyret med et lyg-
teglas i polykarbonat med en be-
skyttende lak:
)
De må ikke rengøres med en
tør eller slibende klud, eller
med et rengørings- eller op-
løsningsmiddel.
)
Anvend en svamp og sæbe-
vand.
)
Ved anvendelse af højtryksren-
ser på snavs, der sidder fast,
må strålen ikke rettes mod for-
lygter eller omkring lygter for at
undgå at beskadige lakken og
tætningslisterne.
)
Undgå direkte berøring af pæ-
ren, men anvend en klud, der
ikke fnugger.
Halogenpærer bør først udskiftes,
når de har været slukket i nogle
minutter (fare for alvorlig forbræn-
ding).
Det er vigtigt kun at anvende anti-
ultraviolette (UV) pærer for ikke at
ødelægge forlygterne.
Forlygter
Page 182 of 336
1
i
!
180
PRAKTISKE OPLYSNINGER

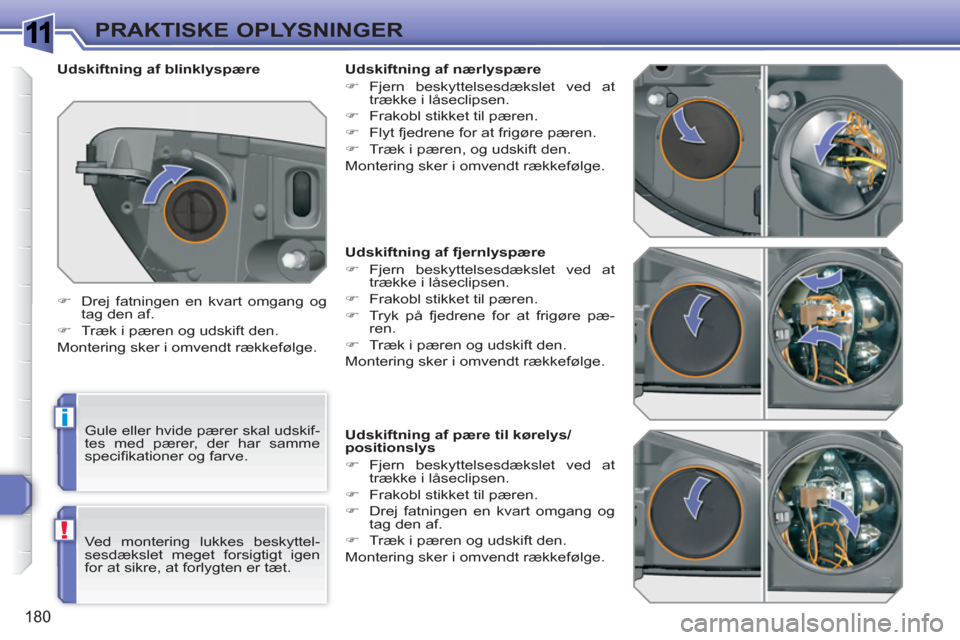

Udskiftning af fjernlyspære
)
Fjern beskyttelsesdækslet ved at
trække i låseclipsen.
)
Frakobl stikket til pæren.
)
Tryk på fjedrene for at frigøre pæ-
ren.
)
Træk i pæren og udskift den.
Montering sker i omvendt rækkefølge.
Udskiftning af pære til kørelys/
positionslys
)
Fjern beskyttelsesdækslet ved at
trække i låseclipsen.
)
Frakobl stikket til pæren.
)
Drej fatningen en kvart omgang og
tag den af.
)
Træk i pæren og udskift den.
Montering sker i omvendt rækkefølge.
Udskiftning af nærlyspære
)
Fjern beskyttelsesdækslet ved at
trække i låseclipsen.
)
Frakobl stikket til pæren.
)
Flyt fjedrene for at frigøre pæren.
)
Træk i pæren, og udskift den.
Montering sker i omvendt rækkefølge.
Udskiftning af blinklyspære
)
Drej fatningen en kvart omgang og
tag den af.
)
Træk i pæren og udskift den.
Montering sker i omvendt rækkefølge.
Gule eller hvide pærer skal udskif-
tes med pærer, der har samme
specifi kationer og farve.
Ved montering lukkes beskyttel-
sesdækslet meget forsigtigt igen
for at sikre, at forlygten er tæt.
Page 183 of 336
1
181
PRAKTISKE OPLYSNINGER
Udskiftning af pære i tågeforlygter
)
Indfør en skruetrækker i midten mel-
lem blinklyset og spejlets sokkel.
)
Vip skruetrækkeren for at kunne
trække blinklyset ud og tag det af.
)
Frakobl stikket til blinklyset.
Montering sker i omvendt rækkefølge.
Kontakt et PEUGEOT værksted for at
købe en sådan pære.

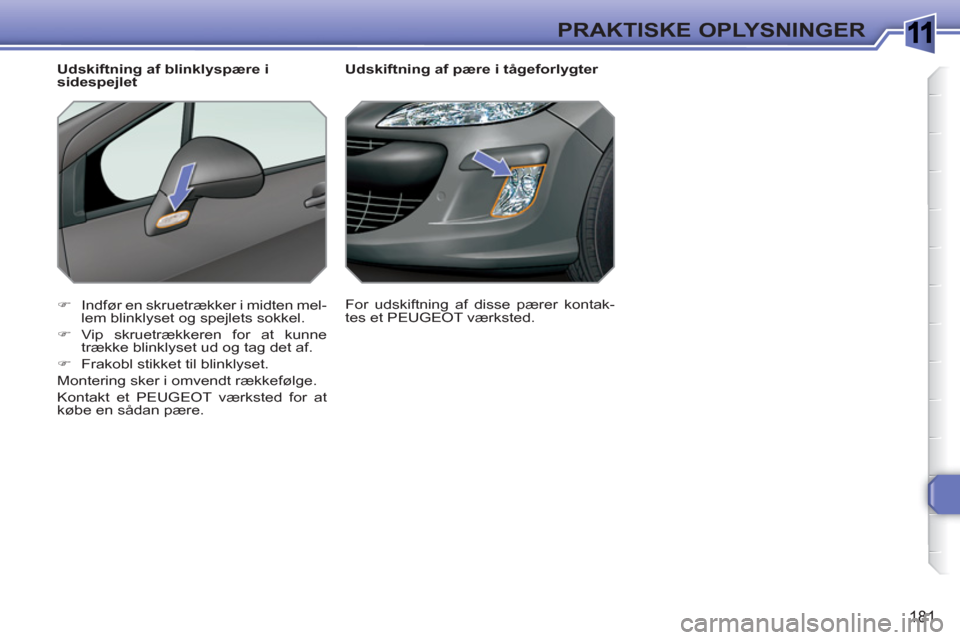

Udskiftning af blinklyspære i
sidespejlet
For udskiftning af disse pærer kontak-
tes et PEUGEOT værksted.
Page 184 of 336
1
i
182
PRAKTISKE OPLYSNINGER
Baglygter
1.
Stoplys/positionslys (P21/5 W)
2.
Positionslys (P21/5 W)
3.
Tågelygte i venstre side (P21 W)
Baklygte i højre side (P21 W)
4.
Blinklys (P21 W)
Udskiftning af pærer
Disse fem pærer udskiftes udefra ved
bagklappen:
)
fjern de to møtrikker til befæstelse af
lygten,
)
tag lygten forsigtigt ud udefra,
)
frakobl stikket til lygten,
)
tryk på de fi re låseclips og fjern
fatningen,
)
drej pæren en kvart omgang og
udskift den.
Montering sker i omvendt rækkefølge.
Hvis bilen er udstyret med et JBL
audiosystem i højre side, fjernes
først de tre monteringsbolte og her-
efter fl yttes subwooferen.
)
i højre side fjernes dækslet,
)
i venstre side drejes monteringsbol-
ten en kvart omgang og dækslet til
opbevaringsboksen fjernes,
)
løsn opbevaringsboksen,
Page 185 of 336
1
183
PRAKTISKE OPLYSNINGER
Udskiftning af 3. stoplys
(4 pærer W 5 W)
)
Løsn den øverste beklædning til
bagklappen fra venstre mod højre.
)
Løsn de to møtrikker til befæstelse A
af lygten.
)
Løsn det midterste styr til lygten.
)
Tag lygten ud udefra.
)
Frakobl stikket til fatningen og slan-
gen til rudevaskeren.
)
Løsn fatningen til lygten ved at tryk-
ke på de to låseclips B
.
)
Træk i pæren og udskift den.
Montering sker i omvendt rækkefølge.
Vrid ikke i lygten ved tilspænding af mø-
trikkerne.

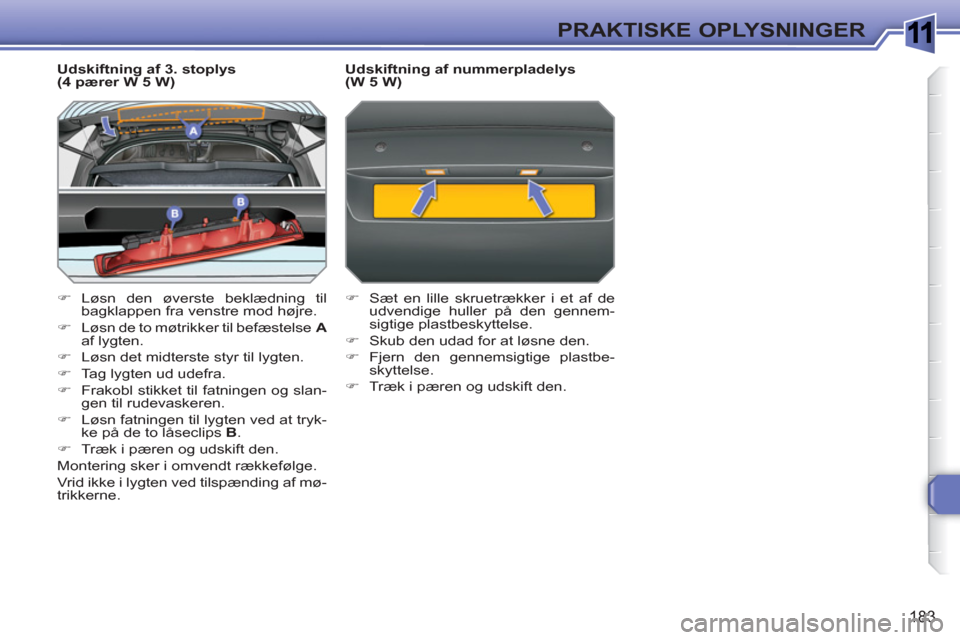

Udskiftning af nummerpladelys
(W 5 W)
)
Sæt en lille skruetrækker i et af de
udvendige huller på den gennem-
sigtige plastbeskyttelse.
)
Skub den udad for at løsne den.
)
Fjern den gennemsigtige plastbe-
skyttelse.
)
Træk i pæren og udskift den.
Page 186 of 336
1
184
PRAKTISKE OPLYSNINGER

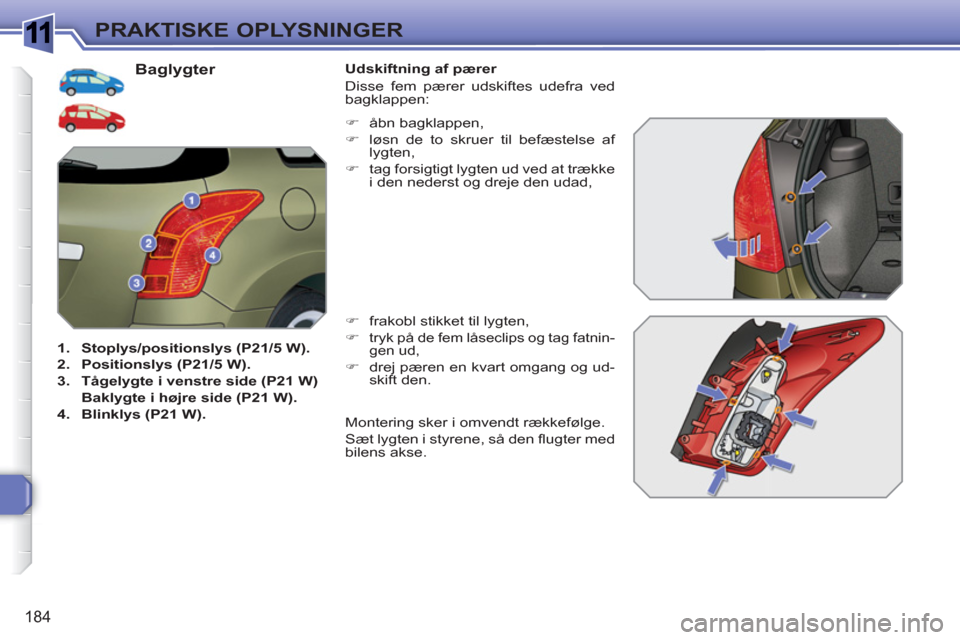

Baglygter
1.
Stoplys/positionslys (P21/5 W).
2.
Positionslys (P21/5 W).
3.
Tågelygte i venstre side (P21 W)
Baklygte i højre side (P21 W).
4.
Blinklys (P21 W)
.
Udskiftning af pærer
Disse fem pærer udskiftes udefra ved
bagklappen:
)
frakobl stikket til lygten,
)
tryk på de fem låseclips og tag fatnin-
gen ud,
)
drej pæren en kvart omgang og ud-
skift den.
)
åbn bagklappen,
)
løsn de to skruer til befæstelse af
lygten,
)
tag forsigtigt lygten ud ved at trække
i den nederst og dreje den udad,
Montering sker i omvendt rækkefølge.
Sæt lygten i styrene, så den fl ugter med
bilens akse.
Page 187 of 336
1
185
PRAKTISKE OPLYSNINGER

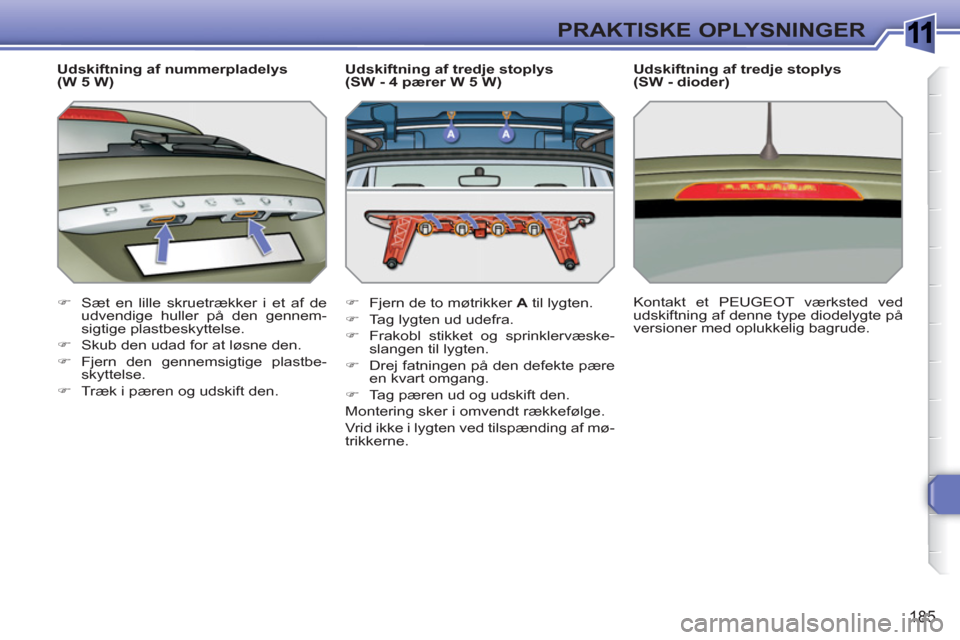

Udskiftning af nummerpladelys
(W 5 W)
)
Sæt en lille skruetrækker i et af de
udvendige huller på den gennem-
sigtige plastbeskyttelse.
)
Skub den udad for at løsne den.
)
Fjern den gennemsigtige plastbe-
skyttelse.
)
Træk i pæren og udskift den.
Udskiftning af tredje stoplys
(SW - 4 pærer W 5 W)
)
Fjern de to møtrikker A
til lygten.
)
Tag lygten ud udefra.
)
Frakobl stikket og sprinklervæske-
slangen til lygten.
)
Drej fatningen på den defekte pære
en kvart omgang.
)
Tag pæren ud og udskift den.
Montering sker i omvendt rækkefølge.
Vrid ikke i lygten ved tilspænding af mø-
trikkerne.
Udskiftning af tredje stoplys
(SW - dioder)
Kontakt et PEUGEOT værksted ved
udskiftning af denne type diodelygte på
versioner med oplukkelig bagrude
.
Page 188 of 336
1
!
i
186
PRAKTISKE OPLYSNINGER
PEUGEOT fralægger sig ethvert
ansvar for de udgifter, der påløber
til reparation af bilen, eller de fejl,
som skyldes installation af tilbehør,
som ikke er leveret eller anbefa-
let af PEUGEOT, og som ikke er
installeret i henhold til deres anvis-
ninger, specielt vedrørende ekstra-
udstyr, der samlet forbruger mere
end 10 milliampere.
Montering af elektrisk tilbehør
Bilens elektriske system er bereg-
net til at fungere med standard- el-
ler ekstraudstyr.
Kontakt et PEUGEOT værksted,
før du installerer andet udstyr eller
elektrisk tilbehør i bilen.

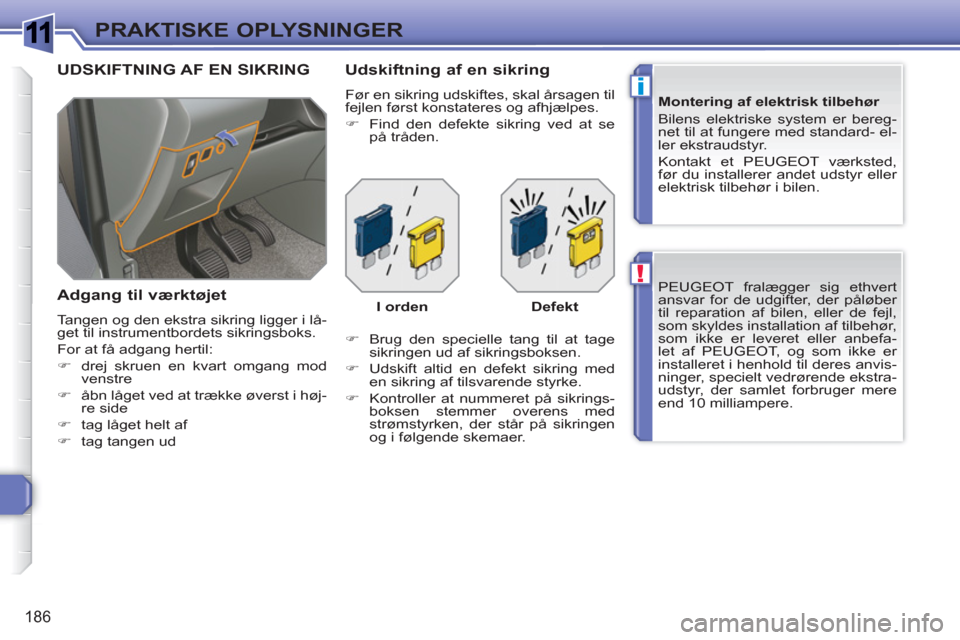

UDSKIFTNING AF EN SIKRING
Adgang til værktøjet
Tangen og den ekstra sikring ligger i lå-
get til instrumentbordets sikringsboks.
For at få adgang hertil:
)
drej skruen en kvart omgang mod
venstre
)
åbn låget ved at trække øverst i høj-
re side
)
tag låget helt af
)
tag tangen ud
Udskiftning af en sikring
Før en sikring udskiftes, skal årsagen til
fejlen først konstateres og afhjælpes.
)
Find den defekte sikring ved at se
på tråden.
)
Brug den specielle tang til at tage
sikringen ud af sikringsboksen.
)
Udskift altid en defekt sikring med
en sikring af tilsvarende styrke.
)
Kontroller at nummeret på sikrings-
boksen stemmer overens med
strømstyrken, der står på sikringen
og i følgende skemaer.
I orden
Defekt
Page 189 of 336
1
187
PRAKTISKE OPLYSNINGER
Sikringer i instrumentbord
Sikringsboksen sidder nederst i instru-
mentbordet (i venstre side).
Adgang til sikringerne
)
se afsnittet "Adgang til værktøjet".
Skemaer over sikringer
Sikring nr.
Styrke
Funktioner
F1
15 A
Bagrudevisker
F2
30 A
Stelpunkt for låsning og superlåsning
F3
5 A
Styreboks for airbags og pyrotekniske
selestrammere
F4
10 A
Koblingskontakt og dobbelt bremsekontakt,
elektrokromt bakspejl, aircondition, ratvinkelsensor,
automatgearkasse, relæboks
F5
30 A
Sekventielle el-ruder foran, strømforsyning til
sammenfoldelige sidespejle, skydepanel for
panoramatag
F6
30 A
Sekventielle el-ruder bag, BSR-boks
F7
5 A
Loftlys for og bag, kortlæselamper, læselamper
bag, lys i solskærm, lys i handskerum, håndlampe.
F8
20 A
Bilradio, radiotelefon, CD-changer, multifunktions-
display, dæktrykregistrering.
F9
30 A
12 V stik foran.
F10
15 A
Ratkontakter, alarm, styreboks for alarm.
F11
15 A
Svagstrøms tændingslås.
Page 190 of 336
1
188
PRAKTISKE OPLYSNINGER
Sikring nr.
Styrke
Funktioner
G36
30 A
Sædevarme i fører- og passagersædet
G37
5 A
Memoryboks for førerplads, lysreostat
G38
30 A
Memoryboks for førersæde
G39
30 A
Strømforsyning til BSR-boksen
G40
30 A
HiFi forstærker
Sikring nr.
Styrke
Funktioner
F12
15 A
Instrumentgruppe, display for kontrollamper
for sikkerhedsseler og passagerairbag foran,
aircondition, memoryboks for førersæde, kontakter
til bagsæde på 2. sæderække, skolebilsmodul
F13
5 A
BSM-boks, airbags, gearvælger for manuel
gearkasse med elektronisk styring, BSR-boks
F14
15 A
Multifunktionsdisplay, forstærker, håndfrit sæt,
regn/lyssensor, styreboks for parkeringsradar
F15
30 A
Låsning og superlåsning
F17
40 A
El-bagrude og el-sidespejle
SH
-
PARC shunt
