Peugeot 308 SW BL 2010.5 Manual del propietario (in Spanish)

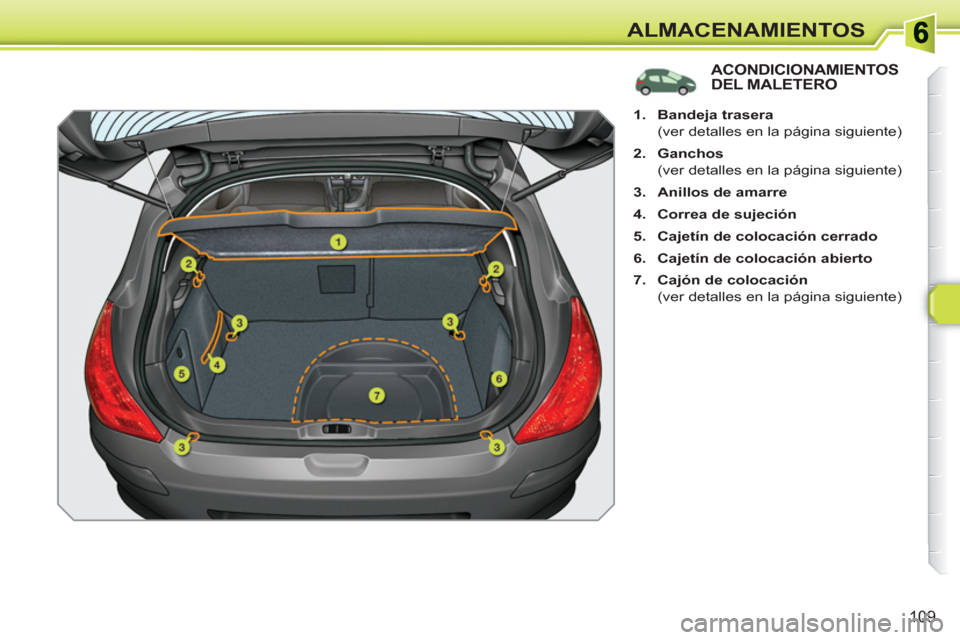

109
ALMACENAMIENTOS
ACONDICIONAMIENTOS DEL MALETERO



1.
Bandeja trasera


(ver detalles en la página siguiente)

2.
Ganchos


(ver detalles en la página siguiente)

3.
Anillos de amarre


4.
Correa de sujeción


5.
Cajetín de colocación cerrado


6.
Cajetín de colocación abierto


7.
Cajón de colocación


(ver detalles en la página siguiente)

i

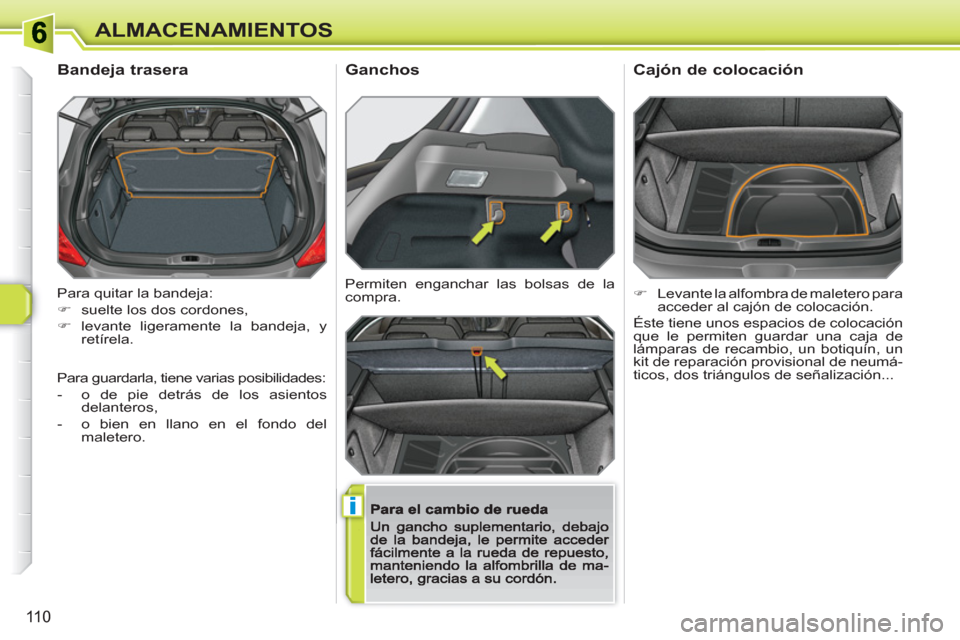

110
ALMACENAMIENTOS
Para quitar la bandeja:


)
suelte los dos cordones,

)
levante ligeramente la bandeja, y
retírela.







Bandeja trasera
Permiten enganchar las bolsas de lacompra.


Ganchos

Para guardarla, tiene varias posibilidades:


- o de pie detrás de los asientos
delanteros,

- o bien en llano en el fondo del
maletero.


)
Levante la alfombra de maletero para
acceder al cajón de colocación.
Éste tiene unos espacios de colocación
que le permiten guardar una caja de
lámparas de recambio, un botiquín, un
kit de reparación provisional de neumá-
ticos, dos triángulos de señalización...







Cajón de colocación

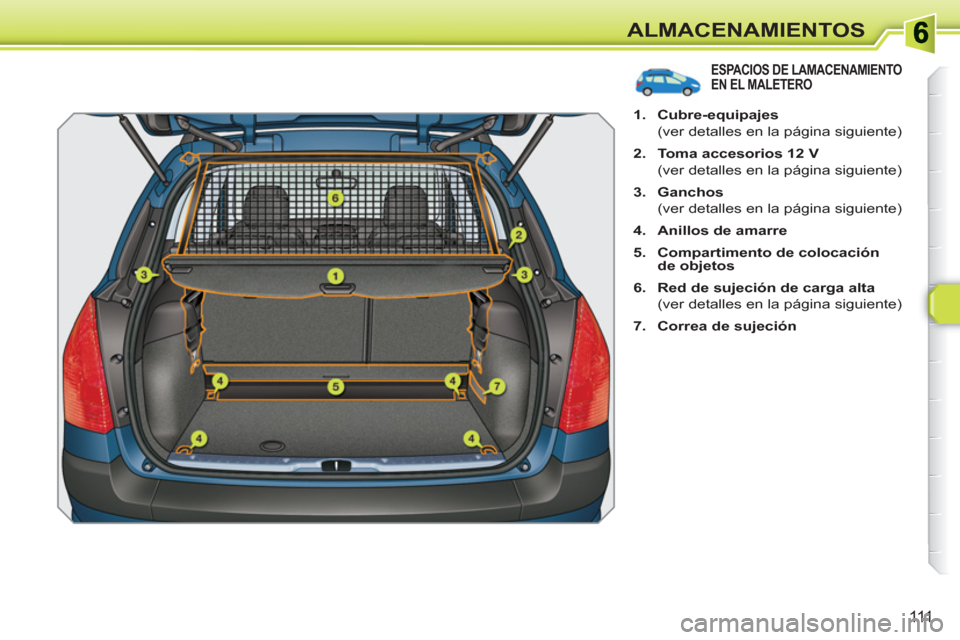

111
ALMACENAMIENTOS
ESPACIOS DE LAMACENAMIENTO EN EL MALETERO


1.
Cubre-equipajes


(ver detalles en la página siguiente)

2.
Toma accesorios 12 V


(ver detalles en la página siguiente)

3.
Ganchos


(ver detalles en la página siguiente)

4.
Anillos de amarre


5.
Compartimento de colocación
de objetos


6.
Red de sujeción de carga alta


(ver detalles en la página siguiente)

7.
Correa de sujeción

i
11 2
ALMACENAMIENTOS

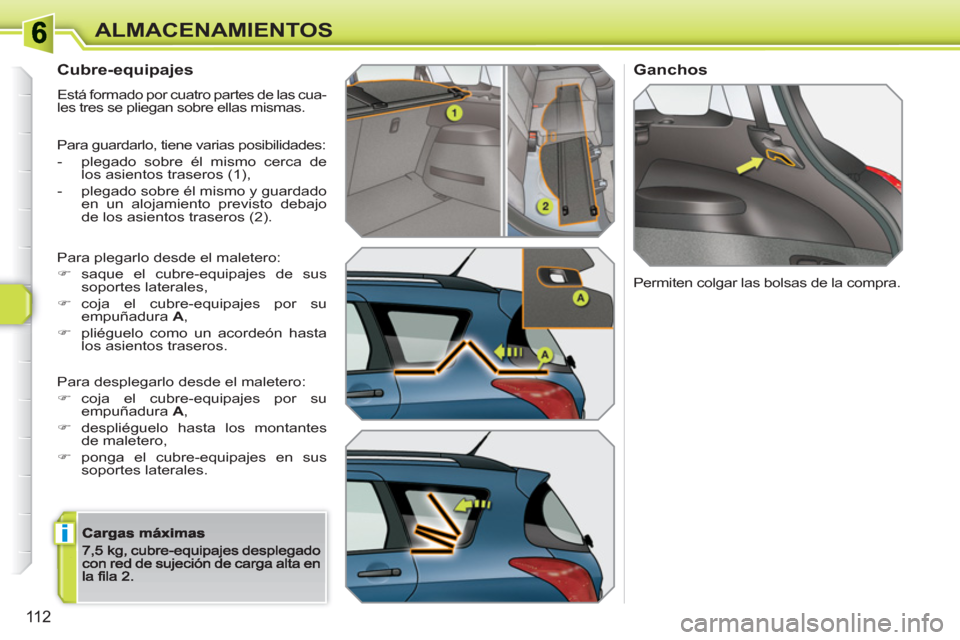

Cubre-equipajes

Está formado por cuatro partes de las cua-
les tres se pliegan sobre ellas mismas.
Para guardarlo, tiene varias posibilidades:
- plegado sobre él mismo cerca de los asientos traseros (1),
-
plegado sobre él mismo y guardado en un alojamiento previsto debajo de los asientos traseros (2).
Para plegarlo desde el maletero:
)saque el cubre-equipajes de sus soportes laterales,
)coja el cubre-equipajes por su empuñadura A,
)pliéguelo como un acordeón hasta los asientos traseros.

Para desplegarlo desde el maletero:
)coja el cubre-equipajes por su empuñadura A,
)despliéguelo hasta los montantes de maletero,
)ponga el cubre-equipajes en sus soportes laterales.







Ganchos

Permiten colgar las bolsas de la compra.

i
i

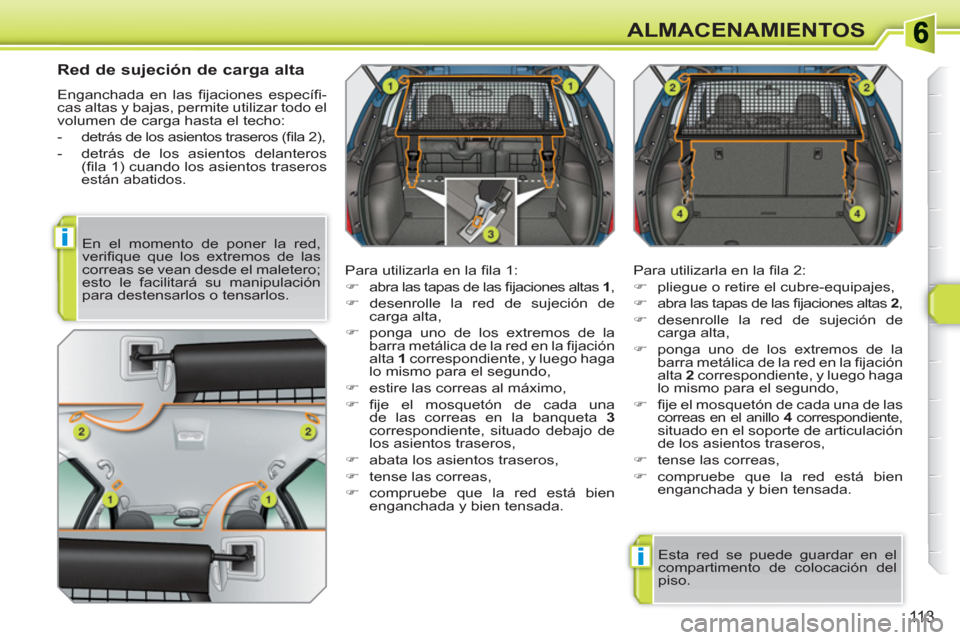

113
ALMACENAMIENTOS






Red de sujeción de carga alta

Enganchada en las fi jaciones específi -
cas altas y bajas, permite utilizar todo el
volumen de carga hasta el techo:


- detrás de los asientos traseros (fi la 2),

- detrás de los asientos delanteros
(fi la 1) cuando los asientos traseros
están abatidos.
Para utilizarla en la fi la 1:


)

abra las tapas de las fi jaciones altas 1
,


)
desenrolle la red de sujeción de
carga alta,

)
ponga uno de los extremos de la
barra metálica de la red en la fi jación
alta 1
correspondiente, y luego haga
lo mismo para el segundo,

)
estire las correas al máximo,

)
fi je el mosquetón de cada una
de las correas en la banqueta 3

correspondiente, situado debajo de
los asientos traseros,

)
abata los asientos traseros,

)
tense las correas,

)
compruebe que la red está bien
enganchada y bien tensada. Para utilizarla en la fi la 2:


)
pliegue o retire el cubre-equipajes,

)
abra las tapas de las fi jaciones altas 2
,


)
desenrolle la red de sujeción de
carga alta,

)
ponga uno de los extremos de la
barra metálica de la red en la fi jación
alta 2
correspondiente, y luego haga
lo mismo para el segundo,

)
fi je el mosquetón de cada una de las
correas en el anillo 4
correspondiente, situado en el soporte de articulación
de los asientos traseros,

)
tense las correas,

)
compruebe que la red está bien
enganchada y bien tensada. En el momento de poner la red,
verifi que que los extremos de las
correas se vean desde el maletero;
esto le facilitará su manipulación
para destensarlos o tensarlos.
Esta red se puede guardar en el
compartimento de colocación del
piso.

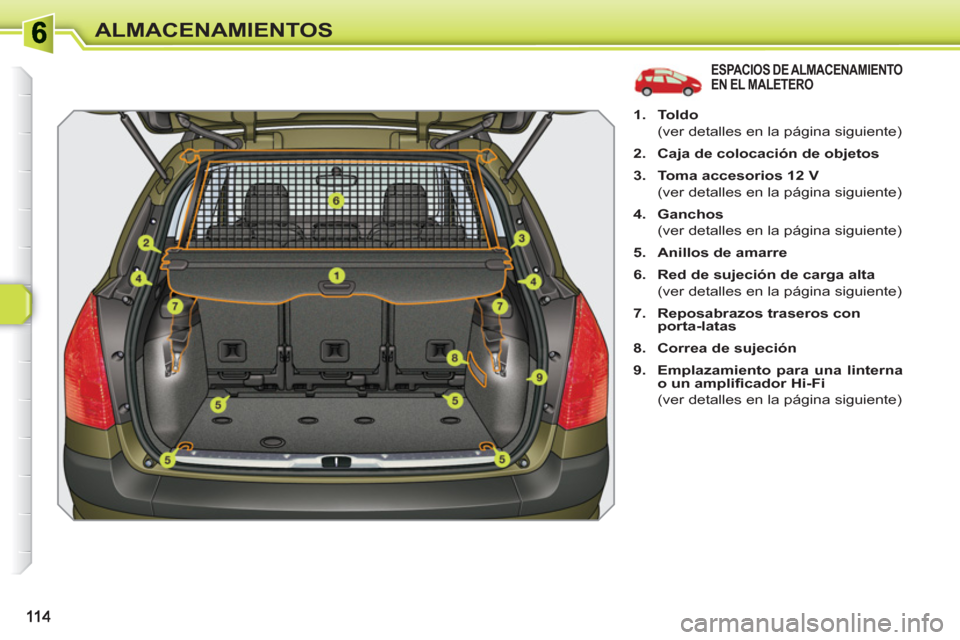

ALMACENAMIENTOS
ESPACIOS DE ALMACENAMIENTO EN EL MALETERO


1.
Toldo


(ver detalles en la página siguiente)

2.
Caja de colocación de objetos


3.
Toma accesorios 12 V


(ver detalles en la página siguiente)

4.
Ganchos


(ver detalles en la página siguiente)

5.
Anillos de amarre


6.
Red de sujeción de carga alta


(ver detalles en la página siguiente)

7.
Reposabrazos traseros con
porta-latas


8.
Correa de sujeción


9.
Emplazamiento para una linterna
o un amplifi cador Hi-Fi


(ver detalles en la página siguiente)

i

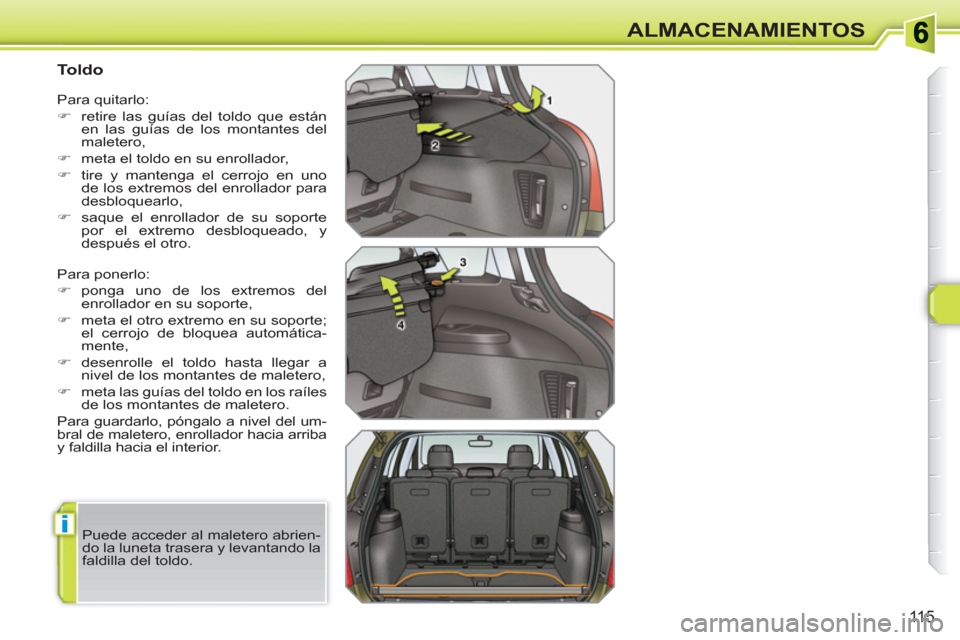

115
ALMACENAMIENTOS









Toldo

Para ponerlo:


)
ponga uno de los extremos del
enrollador en su soporte,

)
meta el otro extremo en su soporte;
el cerrojo de bloquea automática-
mente,

)
desenrolle el toldo hasta llegar a
nivel de los montantes de maletero,

)
meta las guías del toldo en los raíles
de los montantes de maletero.
Para guardarlo, póngalo a nivel del um-
bral de maletero, enrollador hacia arriba
y faldilla hacia el interior. Para quitarlo:


)
retire las guías del toldo que están
en las guías de los montantes del
maletero,

)
meta el toldo en su enrollador,

)
tire y mantenga el cerrojo en uno
de los extremos del enrollador para
desbloquearlo,

)
saque el enrollador de su soporte
por el extremo desbloqueado, y
después el otro.
Puede acceder al maletero abrien-
do la luneta trasera y levantando la
faldilla del toldo.

i

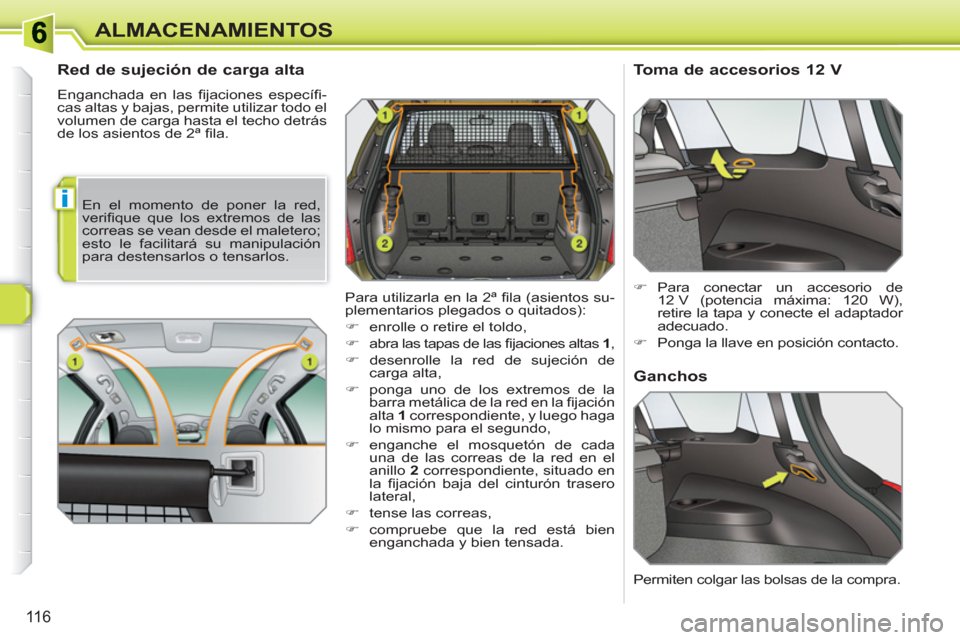

116
ALMACENAMIENTOS






Red de sujeción de carga alta

Enganchada en las fi jaciones específi -
cas altas y bajas, permite utilizar todo el
volumen de carga hasta el techo detrás
de los asientos de 2ª fi la.







Toma de accesorios 12 V



)
Para conectar un accesorio de
12 V (potencia máxima: 120 W),
retire la tapa y conecte el adaptador
adecuado.

)
Ponga la llave en posición contacto.
Para utilizarla en la 2ª fi la (asientos su-
plementarios plegados o quitados):


)
enrolle o retire el toldo,

)

abra las tapas de las fi jaciones altas 1
,


)
desenrolle la red de sujeción de
carga alta,

)
ponga uno de los extremos de la
barra metálica de la red en la fi jación
alta 1
correspondiente, y luego haga
lo mismo para el segundo,

)
enganche el mosquetón de cada
una de las correas de la red en el
anillo 2
correspondiente, situado en
la fi jación baja del cinturón trasero
lateral,

)
tense las correas,

)
compruebe que la red está bien
enganchada y bien tensada.








Ganchos

En el momento de poner la red,
verifi que que los extremos de las
correas se vean desde el maletero;
esto le facilitará su manipulación
para destensarlos o tensarlos.
Permiten colgar las bolsas de la compra.

!i

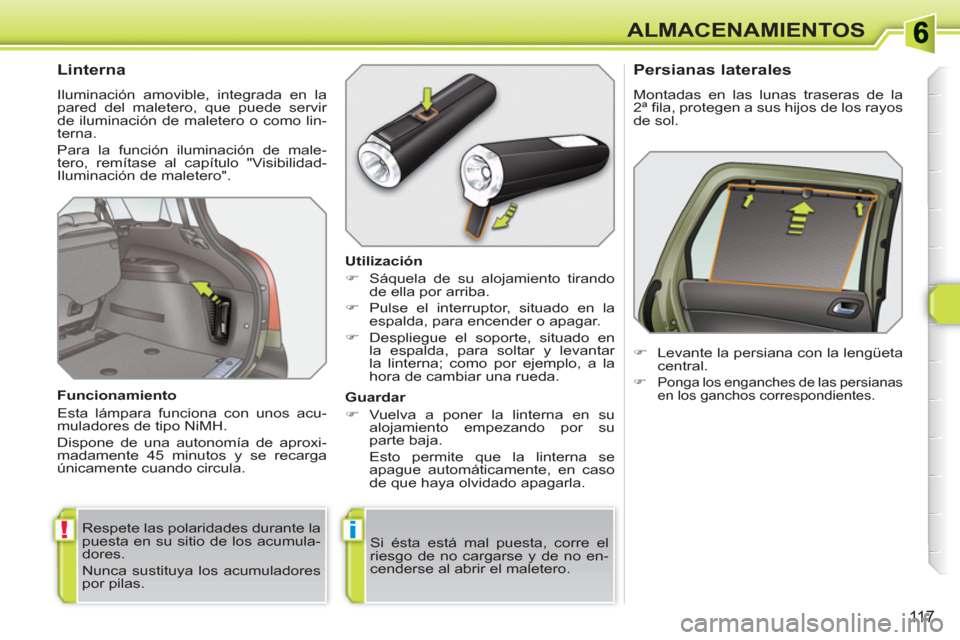

11 7
ALMACENAMIENTOS









Linterna

Iluminación amovible, integrada en la
pared del maletero, que puede servir
de iluminación de maletero o como lin-
terna.
Para la función iluminación de male-
tero, remítase al capítulo "Visibilidad-
Iluminación de maletero".

Funcionamiento
Esta lámpara funciona con unos acu-
muladores de tipo NiMH.
Dispone de una autonomía de aproxi-
madamente 45 minutos y se recarga
únicamente cuando circula.
Utilización


)
Sáquela de su alojamiento tirando
de ella por arriba.

)
Pulse el interruptor, situado en la
espalda, para encender o apagar.

)
Despliegue el soporte, situado en
la espalda, para soltar y levantar
la linterna; como por ejemplo, a la
hora de cambiar una rueda.


Guardar


)
Vuelva a poner la linterna en su
alojamiento empezando por su
parte baja.
Esto permite que la linterna se
apague automáticamente, en caso
de que haya olvidado apagarla.


Persianas laterales

Montadas en las lunas traseras de la
2ª fi la, protegen a sus hijos de los rayos
de sol.


)
Levante la persiana con la lengüeta
central.

)
Ponga los enganches de las persianas
en los ganchos correspondientes.


Respete las polaridades durante la
puesta en su sitio de los acumula-
dores.
Nunca sustituya los acumuladores
por pilas. Si ésta está mal puesta, corre el
riesgo de no cargarse y de no en-
cenderse al abrir el maletero.

i
118

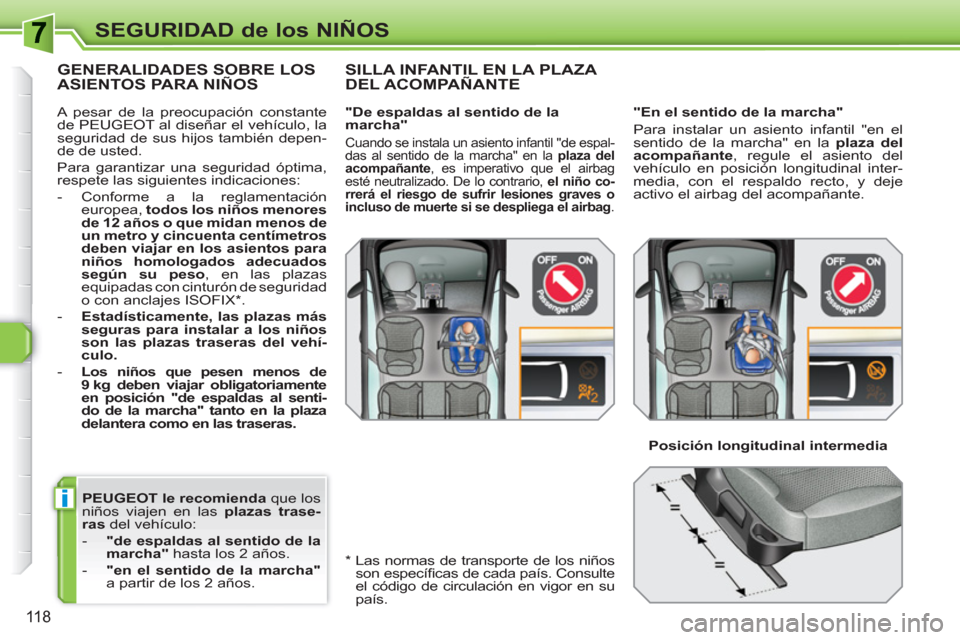

SEGURIDAD de los NIÑOS

PEUGEOT le recomienda
que los
niños viajen en las plazas trase-
ras
del vehículo:


- "de espaldas al sentido de la
marcha"
hasta los 2 años.

- "en el sentido de la marcha"
a partir de los 2 años.
GENERALIDADES SOBRE LOS ASIENTOS PARA NIÑOSSILLA INFANTIL EN LA PLAZA DEL ACOMPAÑANTE


"En el sentido de la marcha"
Para instalar un asiento infantil "en el
sentido de la marcha" en la plaza del
acompañante
, regule el asiento del
vehículo en posición longitudinal inter-
media, con el respaldo recto, y deje
activo el airbag del acompañante.
"De espaldas al sentido de la
marcha"
Cuando se instala un asiento infantil "de espal-
das al sentido de la marcha" en la plaza del
acompañante
, es imperativo que el airbag
esté neutralizado. De lo contrario, el niño co-
rrerá el riesgo de sufrir lesiones graves o
incluso de muerte si se despliega el airbag
.


*
Las normas de transporte de los niños
son específi cas de cada país. Consulte
el código de circulación en vigor en su
país. A pesar de la preocupación constante
de PEUGEOT al diseñar el vehículo, la
seguridad de sus hijos también depen-
de de usted.
Para garantizar una seguridad óptima,
respete las siguientes indicaciones:


- Conforme a la reglamentación
europea, todos los niños menores
de 12 años o que midan menos de
un metro y cincuenta centímetros
deben viajar en los asientos para
niños homologados adecuados
según su peso
, en las plazas
equipadas con cinturón de seguridad
o con anclajes ISOFIX * .

- Estadísticamente, las plazas más
seguras para instalar a los niños
son las plazas traseras del vehí-
culo.


- Los niños que pesen menos de
9 kg deben viajar obligatoriamente
en posición "de espaldas al senti-
do de la marcha" tanto en la plaza
delantera como en las traseras.


Posición longitudinal intermedia
