Peugeot 308 SW BL 2011 Vodič za korisnike (in Croatian)

9
i
i
!
159
VOŽNJA

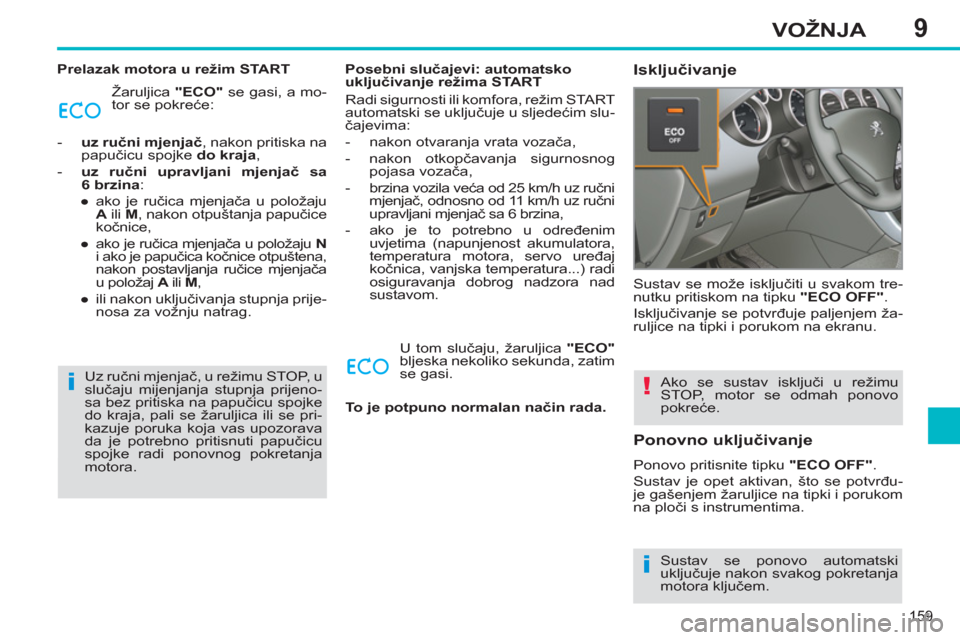

Prelazak motora u režim START
Žaruljica "ECO"
se gasi, a mo-
tor se pokreće:


- uz ručni mjenjač
, nakon pritiska na
papučicu spojke do kraja
,

- uz ručni upravljani mjenjač sa
6 brzina
:


●
ako je ručica mjenjača u položaju
A
ili M
, nakon otpuštanja papučice
kočnice,



●
ako je ručica mjenjača u položaju N

i ako je papučica kočnice otpuštena,
nakon postavljanja ručice mjenjača
u položaj A
ili M
,

●
ili nakon uključivanja stupnja prije-
nosa za vožnju natrag.

Posebni slučajevi: automatsko
uključivanje režima START
Radi sigurnosti ili komfora, režim START
automatski se uključuje u sljedećim slu-
čajevima:


- nakon otvaranja vrata vozača,

- nakon otkopčavanja sigurnosnog
pojasa vozača,

- brzina vozila veća od 25 km/h uz ručni
mjenjač, odnosno od 11 km/h uz ručni
upravljani mjenjač sa 6 brzina,

- ako je to potrebno u određenim
uvjetima (napunjenost akumulatora,
temperatura motora, servo uređaj
kočnica, vanjska temperatura...) radi
osiguravanja dobrog nadzora nad
sustavom.
U tom slučaju, žaruljica "ECO"

bljeska nekoliko sekunda, zatim
se gasi.

To je potpuno normalan način rada.





Isključivanje

Ako se sustav isključi u režimu
STOP, motor se odmah ponovo
pokreće. Sustav se može isključiti u svakom tre-
nutku pritiskom na tipku "ECO OFF"
.
Isključivanje se potvrđuje paljenjem ža-
ruljice na tipki i porukom na ekranu.

Ponovno uključivanje

Ponovo pritisnite tipku "ECO OFF"
.
Sustav je opet aktivan, što se potvrđu-
je gašenjem žaruljice na tipki i porukom
na ploči s instrumentima.
Sustav se ponovo automatski
uključuje nakon svakog pokretanja
motora ključem. Uz ručni mjenjač, u režimu STOP, u
slučaju mijenjanja stupnja prijeno-
sa bez pritiska na papučicu spojke
do kraja, pali se žaruljica ili se pri-
kazuje poruka koja vas upozorava
da je potrebno pritisnuti papučicu
spojke radi ponovnog pokretanja
motora.

9
!
!
160
VOŽNJA

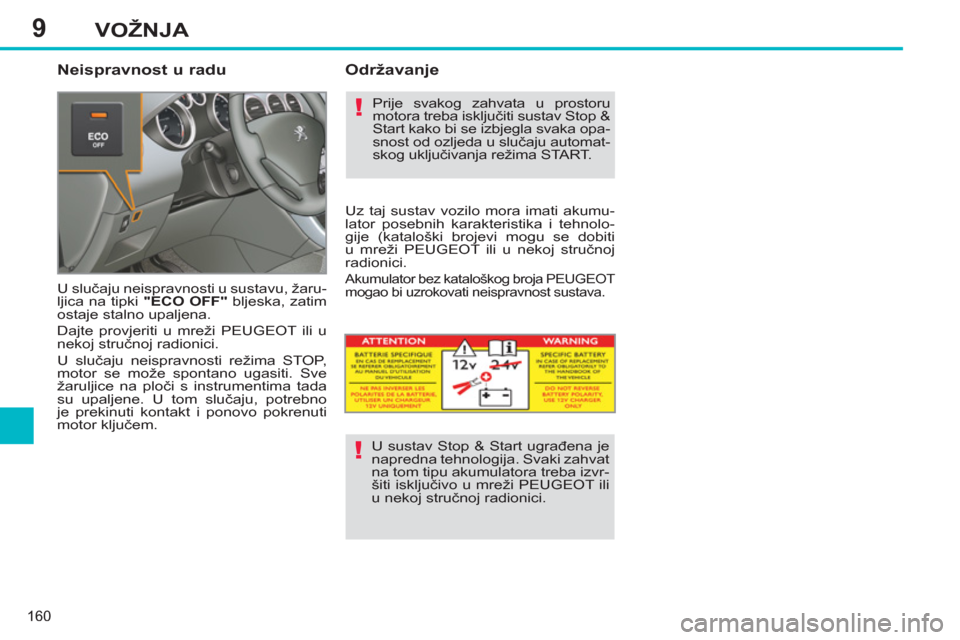

Neispravnost u radu

U slučaju neispravnosti u sustavu, žaru-
ljica na tipki "ECO OFF"
bljeska, zatim
ostaje stalno upaljena.
Dajte provjeriti u mreži PEUGEOT ili u
nekoj stručnoj radionici.
U slučaju neispravnosti režima STOP,
motor se može spontano ugasiti. Sve
žaruljice na ploči s instrumentima tada
su upaljene. U tom slučaju, potrebno
je prekinuti kontakt i ponovo pokrenuti
motor ključem.


Održavanje

Prije svakog zahvata u prostoru
motora treba isključiti sustav Stop &
Start kako bi se izbjegla svaka opa-
snost od ozljeda u slučaju automat-
skog uključivanja režima START.
Uz taj sustav vozilo mora imati akumu-
lator posebnih karakteristika i tehnolo-
gije (kataloški brojevi mogu se dobiti
u mreži PEUGEOT ili u nekoj stručnoj
radionici.

Akumulator bez kataloškog broja PEUGEOT
mogao bi uzrokovati neispravnost sustava.
U sustav Stop & Start ugrađena je
napredna tehnologija. Svaki zahvat
na tom tipu akumulatora treba izvr-
šiti isključivo u mreži PEUGEOT ili
u nekoj stručnoj radionici.

9
i
161
VOŽNJA

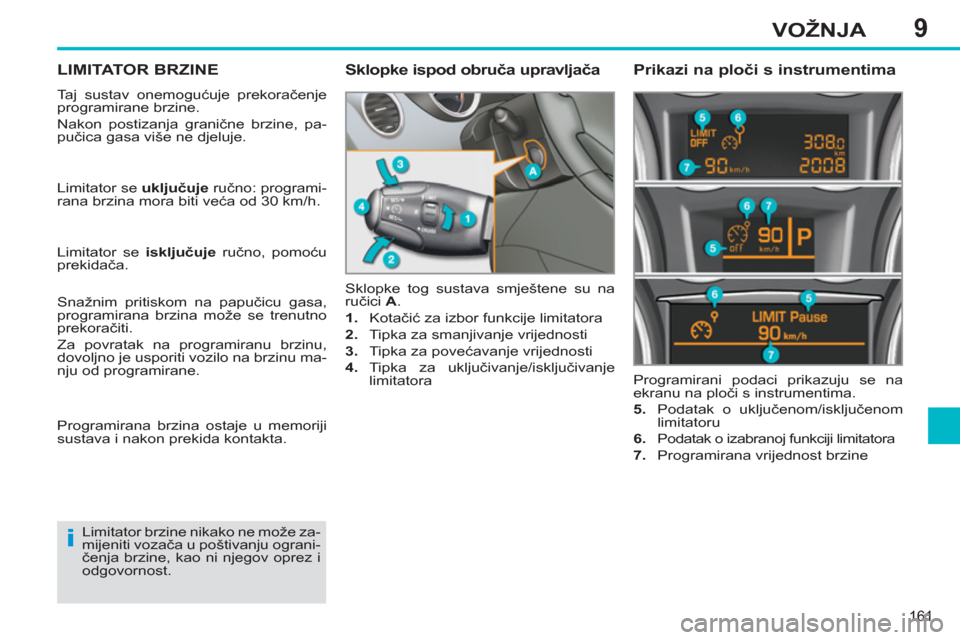

LIMITATOR BRZINE
Taj sustav onemogućuje prekoračenje
programirane brzine.
Nakon postizanja granične brzine, pa-
pučica gasa više ne djeluje.
Sklopke tog sustava smještene su na
ručici A
.


1.
Kotačić za izbor funkcije limitatora

2.
Tipka za smanjivanje vrijednosti

3.
Tipka za povećavanje vrijednosti

4.
Tipka za uključivanje/isključivanje
limitatora
Programirani podaci prikazuju se na
ekranu na ploči s instrumentima.

5.
Podatak o uključenom/isključenom
limitatoru

6.
Podatak o izabranoj funkciji limitatora

7.
Programirana vrijednost brzine


Sklopke ispod obruča upravljača
Prikazi na ploči s instrumentima

Limitator brzine nikako ne može za-
mijeniti vozača u poštivanju ograni-
čenja brzine, kao ni njegov oprez i
odgovornost. Limitator se uključuje
ručno: programi-
rana brzina mora biti veća od 30 km/h.
Limitator se isključuje
ručno, pomoću
prekidača.
Snažnim pritiskom na papučicu gasa,
programirana brzina može se trenutno
prekoračiti.
Za povratak na programiranu brzinu,
dovoljno je usporiti vozilo na brzinu ma-
nju od programirane.
Programirana brzina ostaje u memoriji
sustava i nakon prekida kontakta.

9
!
VOŽNJA
Na strmoj nizbrdici limitator brzine
neće moći spriječiti prekoračenje
programirane brzine.
Kako biste izbjegli opasnost od blo-
kiranja papučica:


- pazite da je dodatni tepih dobro
namješten,

- nikada ne stavljajte više dodat-
nih tepiha jedne na druge.

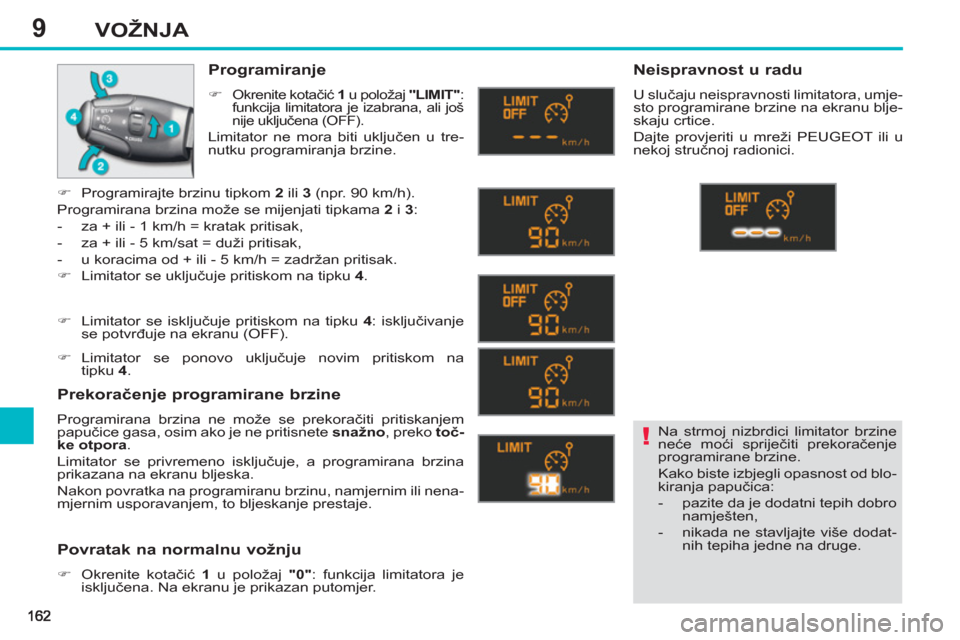

Programiranje



)
Okrenite kotačić 1
u položaj "LIMIT"
:
funkcija limitatora je izabrana, ali još
nije uključena (OFF).

Limitator ne mora biti uključen u tre-
nutku programiranja brzine.

Prekoračenje programirane brzine

Programirana brzina ne može se prekoračiti pritiskanjem
papučice gasa, osim ako je ne pritisnete snažno
, preko toč-
ke otpora
.
Limitator se privremeno isključuje, a programirana brzina
prikazana na ekranu bljeska.
Nakon povratka na programiranu brzinu, namjernim ili nena-
mjernim usporavanjem, to bljeskanje prestaje.


Povratak na normalnu vožnju



)
Okrenite kotačić 1
u položaj "0"
: funkcija limitatora je
isključena. Na ekranu je prikazan putomjer.



Neispravnost u radu

U slučaju neispravnosti limitatora, umje-
sto programirane brzine na ekranu blje-
skaju crtice.
Dajte provjeriti u mreži PEUGEOT ili u
nekoj stručnoj radionici.

)
Limitator se isključuje pritiskom na tipku 4
: isključivanje
se potvrđuje na ekranu (OFF).

)
Limitator se ponovo uključuje novim pritiskom na
tipku 4
.


)
Programirajte brzinu tipkom 2
ili 3
(npr. 90 km/h).
Programirana brzina može se mijenjati tipkama 2
i 3
:


- za + ili - 1 km/h = kratak pritisak,

- za + ili - 5 km/sat = duži pritisak,

- u koracima od + ili - 5 km/h = zadržan pritisak.


)
Limitator se uključuje pritiskom na tipku 4
.

9
i
163
VOŽNJA
TEMPOMAT
Sustav automatski održava programira-
nu putnu brzinu, bez pritiskanja papu-
čice gasa.
Tempomat se uključuje
ručno. Za rad
tempomata brzina vozila mora biti naj-
manje 40 km/h i mora biti uključen:


- četvrti stupanj prijenosa ručnog mje-
njača,

- drugi stupanj prijenosa ručnog
upravljanog mjenjača ili automat-
skog mjenjača, u sekvencijalnom
načinu rada,

- položaj A
ručice ručnog upravljanog
mjenjača, odnosno položaj D
ručice
automatskog mjenjača. Sklopke tog sustava smještene su na
ručici A
.


1.
Kotačić za izbor funkcije tempomata

2.
Tipka za programiranje brzine/smanji-
vanje programirane vrijednosti

3.
Tipka za programiranje brzine/poveća-
vanje programirane vrijednosti

4.

Tipka za prekid/nastavak rada tempomata
Programirani podaci prikazuju se na
ekranu na ploči s instrumentima.

5.
Podatak o isključenom/uključenom
tempomatu

6.

Podatak o izabranoj funkciji tempomata


7.
Programirana vrijednost brzine


Sklopke ispod obruča upravljača
Prikazi na ploči s instrumentima

Tempomat nikako ne može zami-
jeniti vozača u poštivanju ograni-
čenja brzine, kao ni njegov oprez i
odgovornost. Tempomat se i isključuje
ručno, a is-
ključuje se i pritiskom na papučicu koč-
nice ili spojke, kao i u slučaju djelovanja
sustava ESP, iz sigurnosnih razloga.
Programirana brzina može se trenutno
prekoračiti pritiskom na papučicu gasa.
Za povratak na programiranu brzinu po-
trebno je otpustiti papučicu gasa.
Nakon prekida kontakta, vrijednost pro-
gramirane brzine se poništava.

9
!
VOŽNJA
Za vrijeme rada tempomata, budite
oprezni kad memoriranu brzinu mi-
jenjate zadržanim pritiskom, jer se
brzina vozila može naglo povećati
ili smanjiti.
Ne koristite tempomat na skliskoj
cesti ili u gustom prometu.
Na strmoj nizbrdici tempomat neće
moći spriječiti prekoračenje progra-
mirane brzine.
Kako biste izbjegli opasnost od blo-
kiranja papučica:


- pazite da je dodatni tepih dobro
namješten,

- nikada ne stavljajte više dodat-
nih tepiha jedne na druge.

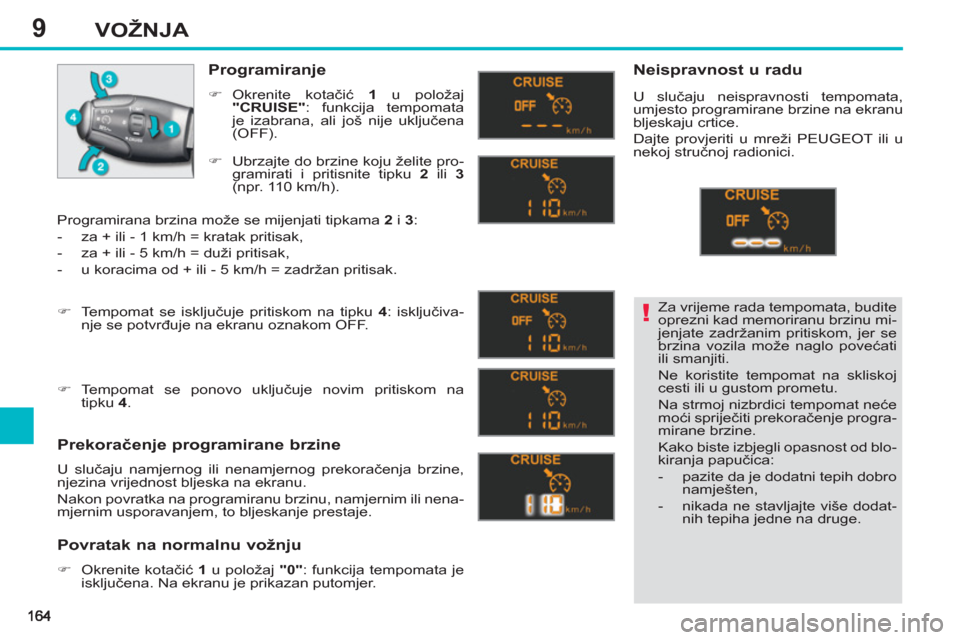

Programiranje



)
Okrenite kotačić 1
u položaj
"CRUISE"
: funkcija tempomata
je izabrana, ali još nije uključena
(OFF).

Prekoračenje programirane brzine

U slučaju namjernog ili nenamjernog prekoračenja brzine,
njezina vrijednost bljeska na ekranu.
Nakon povratka na programiranu brzinu, namjernim ili nena-
mjernim usporavanjem, to bljeskanje prestaje.


Povratak na normalnu vožnju



)
Okrenite kotačić 1
u položaj "0"
: funkcija tempomata je
isključena. Na ekranu je prikazan putomjer.



Neispravnost u radu

U slučaju neispravnosti tempomata,
umjesto programirane brzine na ekranu
bljeskaju crtice.
Dajte provjeriti u mreži PEUGEOT ili u
nekoj stručnoj radionici.

)
Ubrzajte do brzine koju želite pro-
gramirati i pritisnite tipku 2
ili 3

(npr. 110 km/h).


)
Tempomat se isključuje pritiskom na tipku 4
: isključiva-
nje se potvrđuje na ekranu oznakom OFF.

)
Tempomat se ponovo uključuje novim pritiskom na
tipku 4
.

Programirana brzina može se mijenjati tipkama 2
i 3
:


- za + ili - 1 km/h = kratak pritisak,

- za + ili - 5 km/h = duži pritisak,

- u koracima od + ili - 5 km/h = zadržan pritisak.

9
!
165
VOŽNJA

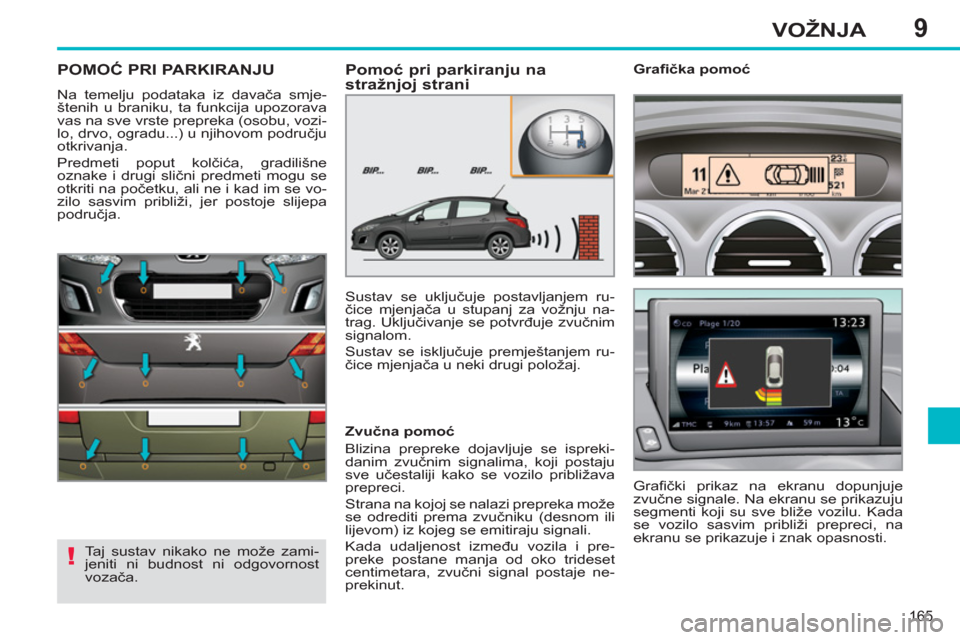

POMOĆ PRI PARKIRANJU

Na temelju podataka iz davača smje-
štenih u braniku, ta funkcija upozorava
vas na sve vrste prepreka (osobu, vozi-
lo, drvo, ogradu...) u njihovom području
otkrivanja.
Predmeti poput kolčića, gradilišne
oznake i drugi slični predmeti mogu se
otkriti na početku, ali ne i kad im se vo-
zilo sasvim približi, jer postoje slijepa
područja.

Taj sustav nikako ne može zami-
jeniti ni budnost ni odgovornost
vozača.



Pomoć pri parkiranju na
stražnjoj strani
Sustav se uključuje postavljanjem ru-
čice mjenjača u stupanj za vožnju na-
trag. Uključivanje se potvrđuje zvučnim
signalom.
Sustav se isključuje premještanjem ru-
čice mjenjača u neki drugi položaj.

Zvučna pomoć
Blizina prepreke dojavljuje se ispreki-
danim zvučnim signalima, koji postaju
sve učestaliji kako se vozilo približava
prepreci.
Strana na kojoj se nalazi prepreka može
se odrediti prema zvučniku (desnom ili
lijevom) iz kojeg se emitiraju signali.
Kada udaljenost između vozila i pre-
preke postane manja od oko trideset
centimetara, zvučni signal postaje ne-
prekinut.
Grafi čki prikaz na ekranu dopunjuje
zvučne signale. Na ekranu se prikazuju
segmenti koji su sve bliže vozilu. Kada
se vozilo sasvim približi prepreci, na
ekranu se prikazuje i znak opasnosti.


Grafi čka pomoć

9
ii
166
VOŽNJA

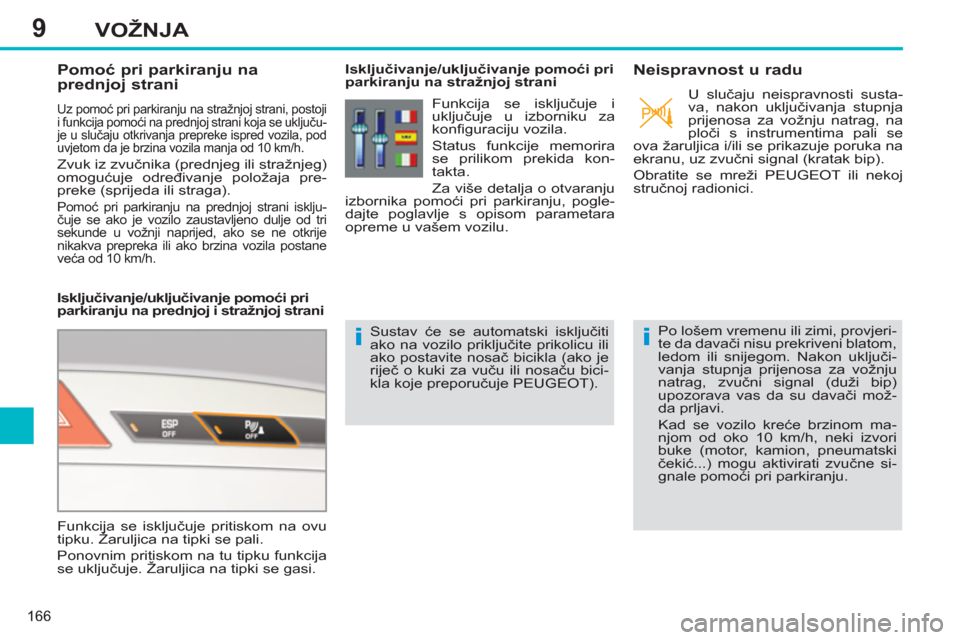

Pomoć pri parkiranju na
prednjoj strani
Uz pomoć pri parkiranju na stražnjoj strani, postoji
i funkcija pomoći na prednjoj strani koja se uključu-
je u slučaju otkrivanja prepreke ispred vozila, pod
uvjetom da je brzina vozila manja od 10 km/h.
Zvuk iz zvučnika (prednjeg ili stražnjeg)
omogućuje određivanje položaja pre-
preke (sprijeda ili straga).
Pomoć pri parkiranju na prednjoj strani isklju-
čuje se ako je vozilo zaustavljeno dulje od tri
sekunde u vožnji naprijed, ako se ne otkrije
nikakva prepreka ili ako brzina vozila postane
veća od 10 km/h.



Isključivanje/uključivanje pomoći pri
parkiranju na prednjoj i stražnjoj strani

Isključivanje/uključivanje pomoći pri
parkiranju na stražnjoj strani


Sustav će se automatski isključiti
ako na vozilo priključite prikolicu ili
ako postavite nosač bicikla (ako je
riječ o kuki za vuču ili nosaču bici-
kla koje preporučuje PEUGEOT).



Neispravnost u radu


Po lošem vremenu ili zimi, provjeri-
te da davači nisu prekriveni blatom,
ledom ili snijegom. Nakon uključi-
vanja stupnja prijenosa za vožnju
natrag, zvučni signal (duži bip)
upozorava vas da su davači mož-
da prljavi.
Kad se vozilo kreće brzinom ma-
njom od oko 10 km/h, neki izvori
buke (motor, kamion, pneumatski
čekić...) mogu aktivirati zvučne si-
gnale pomoći pri parkiranju.

Funkcija se isključuje pritiskom na ovu
tipku. Žaruljica na tipki se pali.
Ponovnim pritiskom na tu tipku funkcija
se uključuje. Žaruljica na tipki se gasi.
Funkcija se isključuje i
uključuje u izborniku za
konfi guraciju vozila.
Status funkcije memorira
se prilikom prekida kon-
takta.
Za više detalja o otvaranju
izbornika pomoći pri parkiranju, pogle-
dajte poglavlje s opisom parametara
opreme u vašem vozilu.
U slučaju neispravnosti susta-
va, nakon uključivanja stupnja
prijenosa za vožnju natrag, na
ploči s instrumentima pali se
ova žaruljica i/ili se prikazuje poruka na
ekranu, uz zvučni signal (kratak bip).
Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.

10
167
PROVJERE


Optimalna zaštita vašeg motora
Upotrebljavajući maziva TOTAL za održa-
vanje vašeg vozila PEUGEOT povećava
se trajnost i poboljšavaju se performanse
motora, uz poštivanje okoliša.
Inovativnost u službi boljih performansi
Istraživačke i razvojne ekipe TOTAL razrađuju
maziva za PEUGEOT koja zadovoljavaju naj-
novija tehnička rješenja u vozilima PEUGEOT.
Za vas je to sigurnost da će vaš motor ostva-
riti svoje najbolje performanse.



PREPORUČUJE

10
i
!
!
168
PROVJERE
POKLOPAC MOTORA

)
Vanjsku ručicu B
gurnite ulijevo i
podignite poklopac motora.

)
Potpornu šipku C
izvadite iz njenog
ležišta.

)
Potpornu šipku učvrstite u predviđeni
utor, tako da poklopac motora drži u
otvorenom položaju.


Zatvaranje



)
Izvadite potpornu šipku iz utora.

)

Utaknite potpornu šipku u njeno ležište.


)
Spuštajte poklopac motora, a pri
kraju ga pustite da slobodno padne.

)
Povlačenjem poklopca provjerite da
je dobro uglavljen.


)
Otvorite prednja lijeva vrata.

)

Povucite unutrašnju ručicu A
na donjem
dijelu okvira vrata.
Unutrašnja ručica smještena je tako
da se poklopac motora ne može
otvoriti ako su zatvorena prednja
lijeva vrata.
Ako je motor topao, oprezno rukuj-
te vanjskom ručicom i potpornom
šipkom poklopca motora (opasnost
od opeklina).





Prije svakog zahvata u prostoru mo-
tora isključite sustav Stop & Start
kako bi se izbjegla svaka opasnost
od ozljeda u slučaju automatskog
uključivanja režima START.


Otvaranje
