Peugeot 308 SW BL 2011 Vodič za korisnike (in Croatian)
Manufacturer: PEUGEOT, Model Year: 2011, Model line: 308 SW BL, Model: Peugeot 308 SW BL 2011Pages: 356, PDF Size: 18.77 MB
Page 191 of 356
11
i
189
PRAKTIČNE INFORMACIJE
Zaustavljanje vozila
Vozilo zaustavite na mjestu gdje
neće smetati prometu, na horizon-
talnoj, stabilnoj i neskliskoj podlozi.
Pritegnite ručnu kočnicu, prekinite
kontakt i uključite prvi stupanj pri-
jenosa * tako da kotači budu bloki-
rani.
Pod kotač dijagonalno suprotan
onome koji mijenjate po potrebi po-
stavite klin.
Obavezno provjerite jesu li putnici
izašli iz vozila i nalaze li se na si-
gurnom mjestu.
Nikada se ne zavlačite pod vozilo
dok je ono podignuto samo dizali-
com, upotrijebite potporanj.

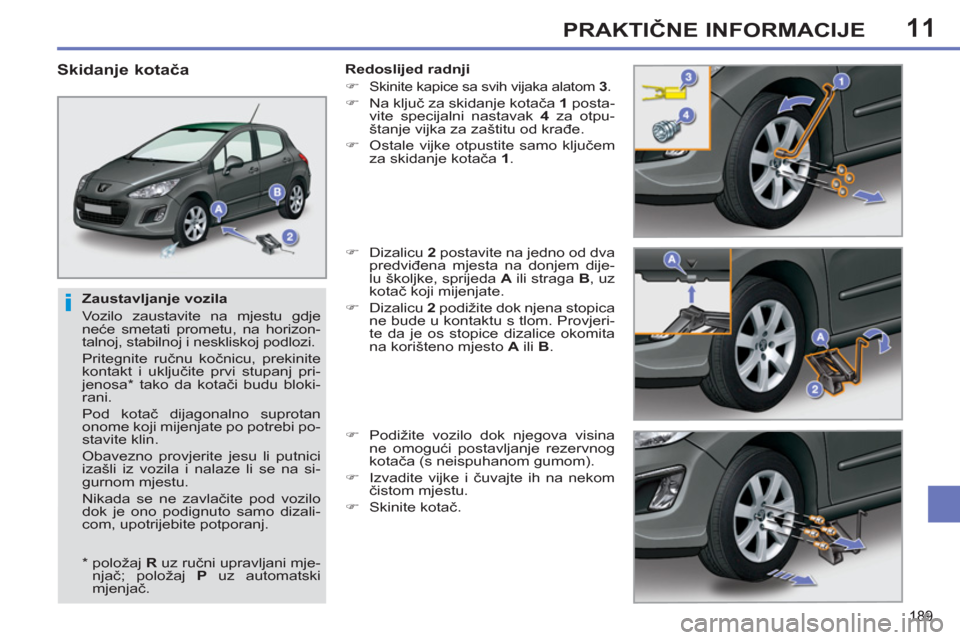

Skidanje kotača
Redoslijed radnji
)
Skinite kapice sa svih vijaka alatom 3
.
)
Na ključ za skidanje kotača 1
posta-
vite specijalni nastavak 4
za otpu-
štanje vijka za zaštitu od krađe.
)
Ostale vijke otpustite samo ključem
za skidanje kotača 1
.
)
Dizalicu 2
postavite na jedno od dva
predviđena mjesta na donjem dije-
lu školjke, sprijeda A
ili straga B
, uz
kotač koji mijenjate.
)
Dizalicu 2
podižite dok njena stopica
ne bude u kontaktu s tlom. Provjeri-
te da je os stopice dizalice okomita
na korišteno mjesto A
ili B
.
)
Podižite vozilo dok njegova visina
ne omogući postavljanje rezervnog
kotača (s neispuhanom gumom).
)
Izvadite vijke i čuvajte ih na nekom
čistom mjestu.
)
Skinite kotač.
*
položaj R
uz ručni upravljani mje-
njač; položaj P
uz automatski
mjenjač.
Page 192 of 356
11
i
190
PRAKTIČNE INFORMACIJE
Nakon zamjene kotača
Za ispravno spremanje kotača s pro-
bušenom gumom u prtljažnik, pret-
hodno skinite središnji poklopac.
Ako koristite privremeni tanji kotač,
ne vozite brže od 80 km/h.
Što prije dajte provjeriti pritegnutost
vijaka i tlak u rezervnom kotaču u
mreži PEUGEOT ili u nekoj struč-
noj radionici.
Dajte popraviti oštećenu gumu i taj
kotač odmah vratite na vozilo.

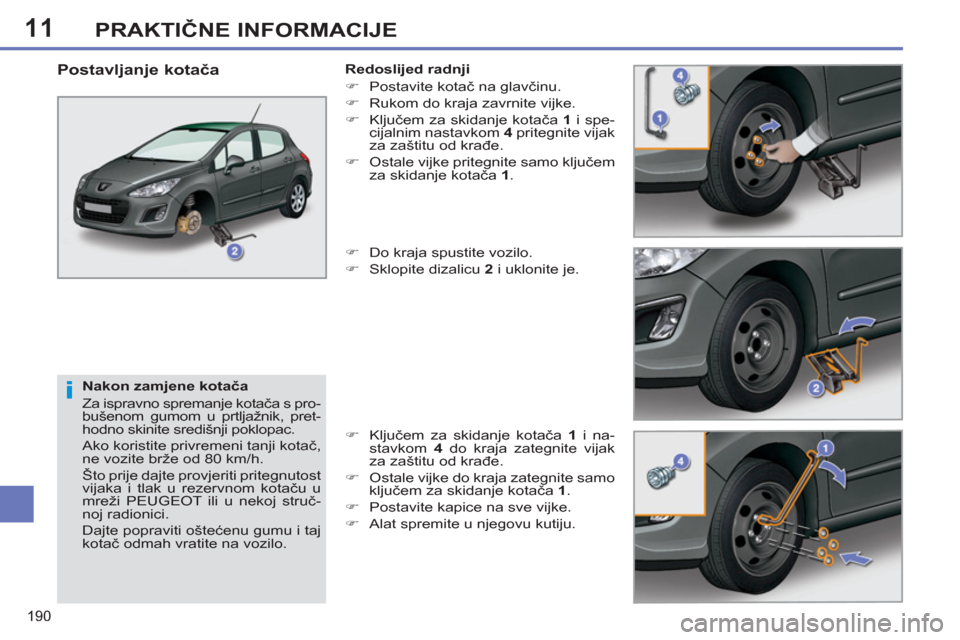

Postavljanje kotača
Redoslijed radnji
)
Postavite kotač na glavčinu.
)
Rukom do kraja zavrnite vijke.
)
Ključem za skidanje kotača 1
i spe-
cijalnim nastavkom 4
pritegnite vijak
za zaštitu od krađe.
)
Ostale vijke pritegnite samo ključem
za skidanje kotača 1
.
)
Do kraja spustite vozilo.
)
Sklopite dizalicu 2
i uklonite je.
)
Ključem za skidanje kotača 1
i na-
stavkom 4
do kraja zategnite vijak
za zaštitu od krađe.
)
Ostale vijke do kraja zategnite samo
ključem za skidanje kotača 1
.
)
Postavite kapice na sve vijke.
)
Alat spremite u njegovu kutiju.
Page 193 of 356
11
!
!
!
191
PRAKTIČNE INFORMACIJE
Opasnost od strujnog udara
Zamjena ksenonske žarulje (D1S-
35 W) mora se obaviti u mreži
PEUGEOT ili u nekoj stručnoj ra-
dionici.
ZAMJENA ŽARULJE
Model s halogenim žaruljama
1.
Pokazivači smjera
(PY21W narančaste boje).
2.
Kratka svjetla (H7-55 W).
3.
Duga svjetla (H1-55 W).
4.
Dnevna/pozicijska svjetla
(P21/5 W).
ili
Dnevna/pozicijska svjetla
(diode).
5.
Prednja svjetla za maglu
(H8-35 W).
1.
Pokazivači smjera
(PY21W SV srebrne boje).
2.
Zakretna kratka/duga svjetla
(D1S-35W).
3.
Dodatna duga svjetla
(H1-55W).
4.
Dnevna/pozicijska svjetla
(P21/5W).
ili
Dnevna/pozicijska svjetla
(diode).
5.
Prednja svjetla za maglu
(H8-35 W).
Model sa ksenonskim žaruljama i
zakretnim farovima Farovi imaju polikarbonatna stakla,
sa slojem zaštitnog laka:
)
ne čistite ih suhom ili grubom
krpom, niti deterdžentom ili
otapalom,
)
upotrijebite spužvu i sapunicu,
)
ako vozilo perete pod visokim tlakom,
prilikom uklanjanja tvrdokornih mrlja,
ne usmjeravajte mlaz na farove, na
svjetla ni po njihovom obodu, kako ne
bi došlo do oštećenja njihovog laka i
brtve.
)
Ne dirajte žarulju prstima,
pridržavajte je krpicom koja ne
ostavlja dlačice.
Prije zamjene žarulje svjetla mo-
raju biti ugašena nekoliko minuta
(opasnost od težih opeklina).
Obavezno treba koristiti samo ža-
rulje bez ultraljubičastog zračenja
kako se ne bi oštetio far.
Neispravnu žarulju uvijek treba za-
mijeniti žaruljom s istim oznakama
i karakteristikama.
Prednja svjetla
Page 194 of 356
11
i
!
192
PRAKTIČNE INFORMACIJE

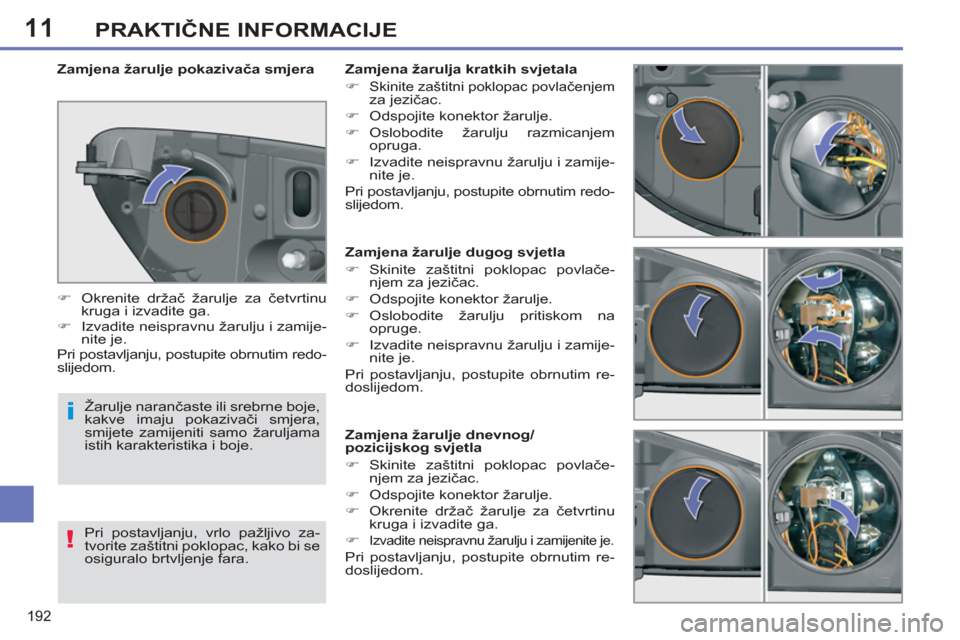

Zamjena žarulje dugog svjetla
)
Skinite zaštitni poklopac povlače-
njem za jezičac.
)
Odspojite konektor žarulje.
)
Oslobodite žarulju pritiskom na
opruge.
)
Izvadite neispravnu žarulju i zamije-
nite je.
Pri postavljanju, postupite obrnutim re-
doslijedom.
Zamjena žarulje dnevnog/
pozicijskog svjetla
)
Skinite zaštitni poklopac povlače-
njem za jezičac.
)
Odspojite konektor žarulje.
)
Okrenite držač žarulje za četvrtinu
kruga i izvadite ga.
)
Izvadite neispravnu žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim re-
doslijedom.
Zamjena žarulja kratkih svjetala
)
Skinite zaštitni poklopac povlačenjem
za jezičac.
)
Odspojite konektor žarulje.
)
Oslobodite žarulju razmicanjem
opruga.
)
Izvadite neispravnu žarulju i zamije-
nite je.
Pri postavljanju, postupite obrnutim redo-
slijedom.
Zamjena žarulje pokazivača smjera
)
Okrenite držač žarulje za četvrtinu
kruga i izvadite ga.
)
Izvadite neispravnu žarulju i zamije-
nite je.
Pri postavljanju, postupite obrnutim redo-
slijedom.
Žarulje narančaste ili srebrne boje,
kakve imaju pokazivači smjera,
smijete zamijeniti samo žaruljama
istih karakteristika i boje.
Pri postavljanju, vrlo pažljivo za-
tvorite zaštitni poklopac, kako bi se
osiguralo brtvljenje fara.
Page 195 of 356
11PRAKTIČNE INFORMACIJE

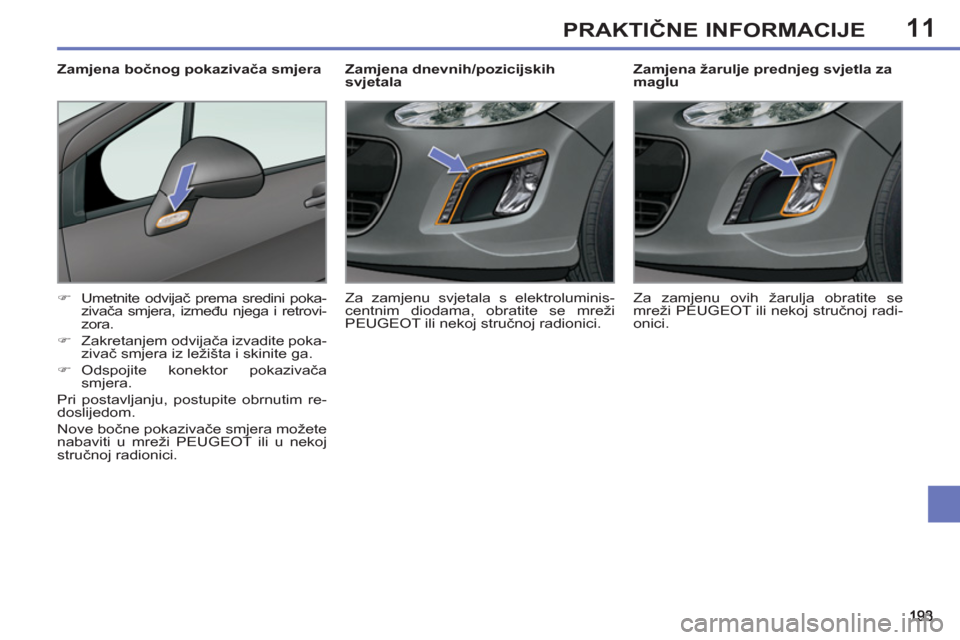

Zamjena žarulje prednjeg svjetla za
maglu
)
Umetnite odvijač prema sredini poka-
zivača smjera, između njega i retrovi-
zora.
)
Zakretanjem odvijača izvadite poka-
zivač smjera iz ležišta i skinite ga.
)
Odspojite konektor pokazivača
smjera.
Pri postavljanju, postupite obrnutim re-
doslijedom.
Nove bočne pokazivače smjera možete
nabaviti u mreži PEUGEOT ili u nekoj
stručnoj radionici.
Zamjena bočnog pokazivača smjera
Za zamjenu ovih žarulja obratite se
mreži PEUGEOT ili nekoj stručnoj radi-
onici.
Zamjena dnevnih/pozicijskih
svjetala
Za zamjenu svjetala s elektroluminis-
centnim diodama, obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Page 196 of 356
11
i
194
PRAKTIČNE INFORMACIJE

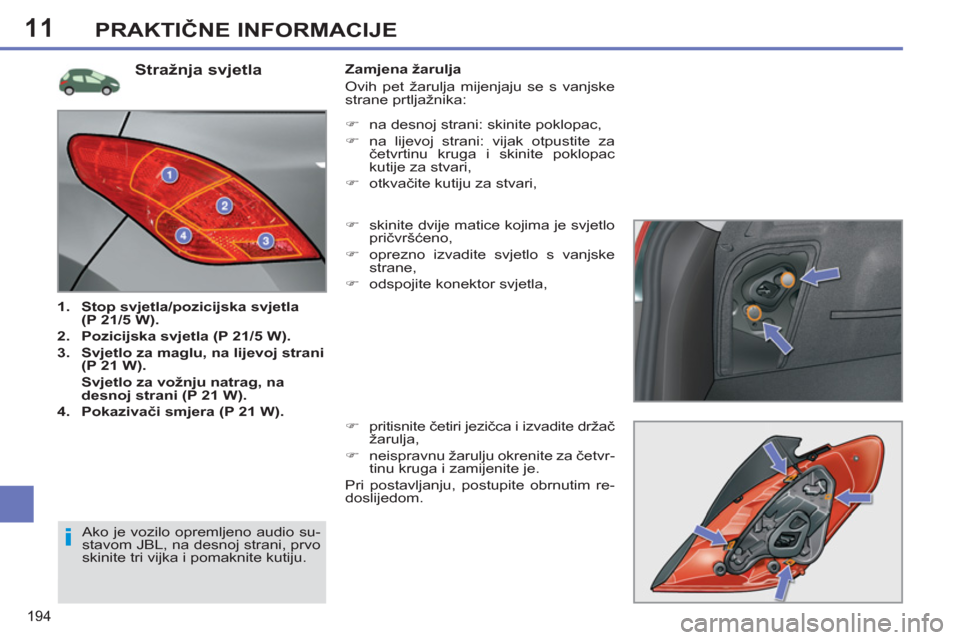

Stražnja svjetla
1.
Stop svjetla/pozicijska svjetla
(P 21/5 W).
2.
Pozicijska svjetla (P 21/5 W).
3.
Svjetlo za maglu, na lijevoj strani
(P 21 W).
Svjetlo za vožnju natrag, na
desnoj strani (P 21 W).
4.
Pokazivači smjera (P 21 W).
Zamjena žarulja
Ovih pet žarulja mijenjaju se s vanjske
strane prtljažnika:
)
skinite dvije matice kojima je svjetlo
pričvršćeno,
)
oprezno izvadite svjetlo s vanjske
strane,
)
odspojite konektor svjetla,
)
pritisnite četiri jezičca i izvadite držač
žarulja,
)
neispravnu žarulju okrenite za četvr-
tinu kruga i zamijenite je.
Pri postavljanju, postupite obrnutim re-
doslijedom.
Ako je vozilo opremljeno audio su-
stavom JBL, na desnoj strani, prvo
skinite tri vijka i pomaknite kutiju.
)
na desnoj strani: skinite poklopac,
)
na lijevoj strani: vijak otpustite za
četvrtinu kruga i skinite poklopac
kutije za stvari,
)
otkvačite kutiju za stvari,
Page 197 of 356
11
195
PRAKTIČNE INFORMACIJE

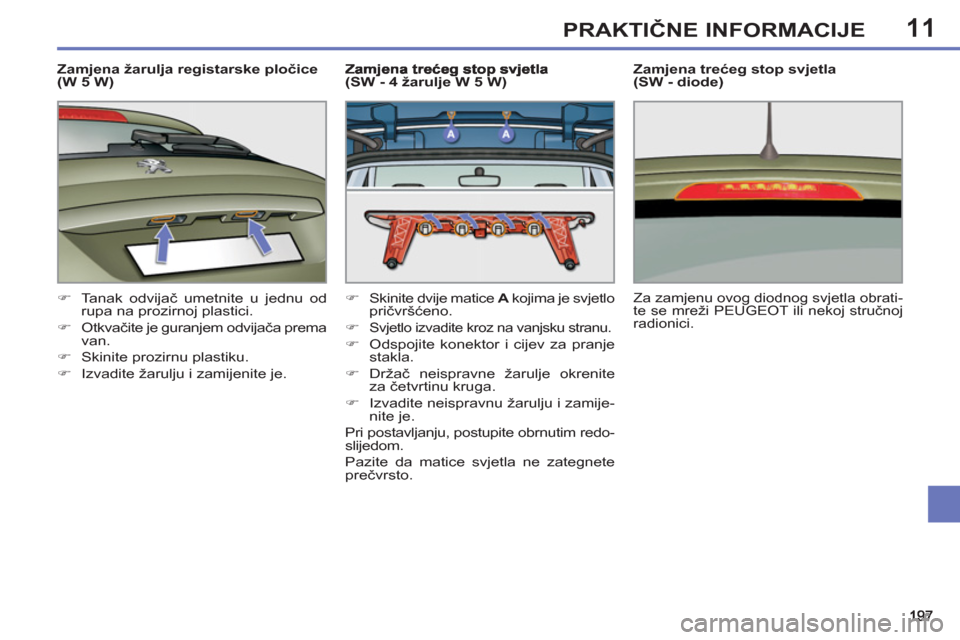

Zamjena žarulje trećeg stop svjetla
(4 žarulje W 5 W)
)
Otkvačite, slijeva udesno, gornju
oblogu poklopca prtljažnika.
)
Otpustite dvije matice A
kojima je
svjetlo pričvršćeno.
)
Otkvačite srednji izdanak svjetla.
)
Izvadite svjetlo s vanjske strane.
)
Odspojite konektor držača žarulja i
cijev za pranje stakla.
)
Držač žarulja otkvačite pritiskom na
dva jezičca B
.
)
Izvadite neispravnu žarulju i zamije-
nite je.
Pri postavljanju, postupite obrnutim re-
doslijedom.
Pazite da matice svjetla ne zategnete
prečvrsto.
Zamjena žarulja registarske pločice
(W 5 W)
)
Tanak odvijač umetnite u jednu od
vanjskih rupa na prozirnoj plastici.
)
Otkvačite prozirnu plastiku gura-
njem odvijača prema van.
)
Skinite prozirnu plastiku.
)
Izvadite neispravnu žarulju i zamije-
nite je.
Page 198 of 356
11
196
PRAKTIČNE INFORMACIJE

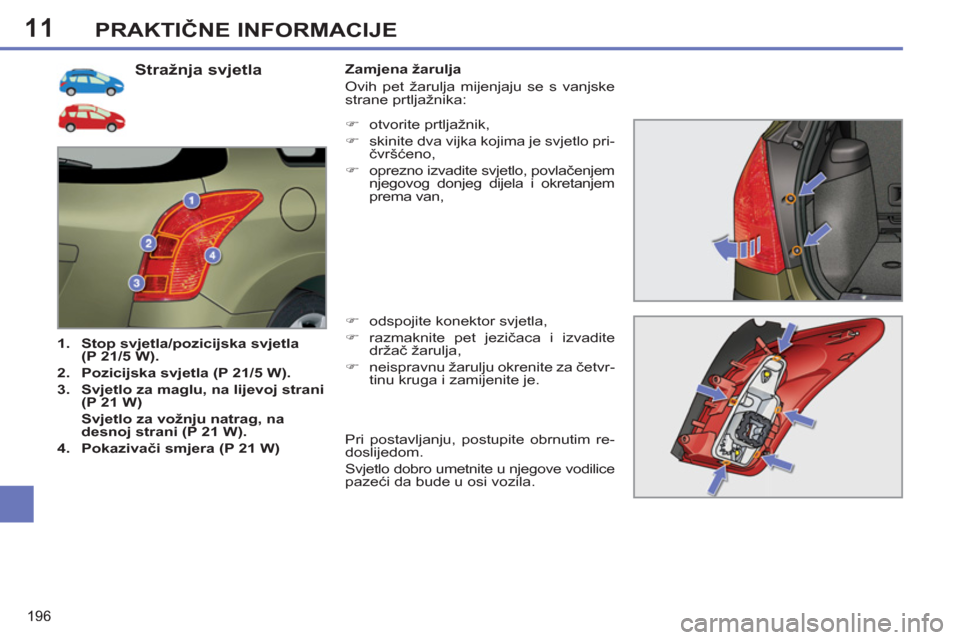

Stražnja svjetla
1.
Stop svjetla/pozicijska svjetla
(P 21/5 W).
2.
Pozicijska svjetla (P 21/5 W).
3.
Svjetlo za maglu, na lijevoj strani
(P 21 W)
Svjetlo za vožnju natrag, na
desnoj strani (P 21 W).
4.
Pokazivači smjera (P 21 W)
Zamjena žarulja
Ovih pet žarulja mijenjaju se s vanjske
strane prtljažnika:
)
odspojite konektor svjetla,
)
razmaknite pet jezičaca i izvadite
držač žarulja,
)
neispravnu žarulju okrenite za četvr-
tinu kruga i zamijenite je.
)
otvorite prtljažnik,
)
skinite dva vijka kojima je svjetlo pri-
čvršćeno,
)
oprezno izvadite svjetlo, povlačenjem
njegovog donjeg dijela i okretanjem
prema van,
Pri postavljanju, postupite obrnutim re-
doslijedom.
Svjetlo dobro umetnite u njegove vodilice
pazeći da bude u osi vozila.
Page 199 of 356
11PRAKTIČNE INFORMACIJE
Zamjena žarulja registarske pločice
(W 5 W)
)
Tanak odvijač umetnite u jednu od
rupa na prozirnoj plastici.
)
Otkvačite je guranjem odvijača prema
van.
)
Skinite prozirnu plastiku.
)
Izvadite žarulju i zamijenite je.
(SW - 4 žarulje W 5 W)
)Skinite dvije matice Akojima je svjetloApričvr
Page 200 of 356
11
!
i
198
PRAKTIČNE INFORMACIJE
PEUGEOT otklanja svaku odgovor-
nost za troškove nastale popravcima
vašeg vozila ili za njegov neispravan
rad, zbog ugradnje dodatne opre-
me koju nije isporučio ni preporučio
PEUGEOT i koja nije ugrađena pre-
ma njegovim pravilima, posebno ako
svi dodatno priključeni uređaji ukupno
troše više od 10 miliampera.
Ugradnja dodatne električne
opreme
Strujni krug vašeg vozila projekti-
ran je tako da radi sa serijskom i
opcionalnom opremom.
Prije ugradnje neke druge električ-
ne opreme ili pribora, obratite se
mreži PEUGEOT ili nekoj stručnoj
radionici.

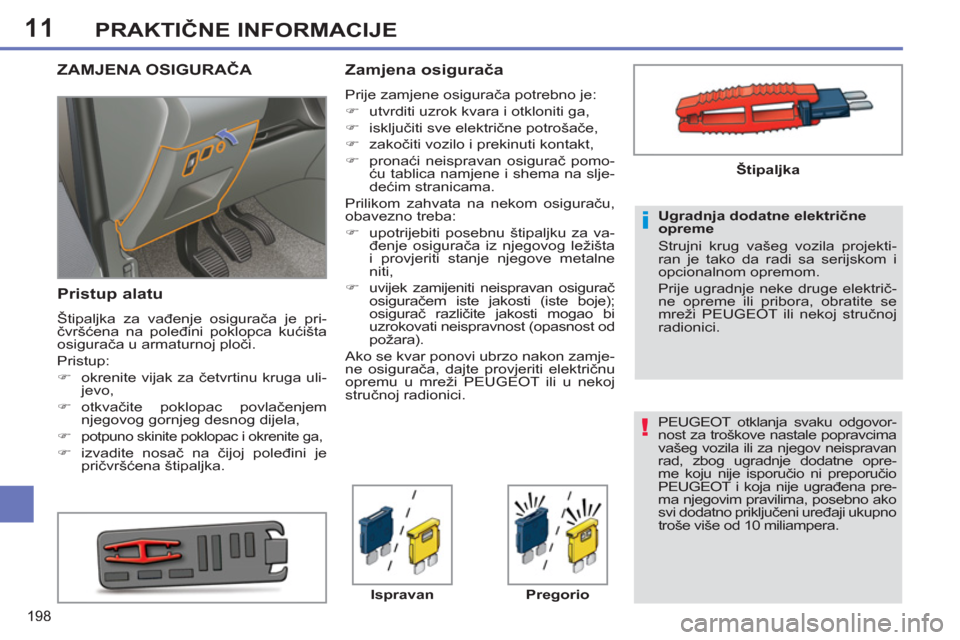

ZAMJENA OSIGURAČA
Pristup alatu
Štipaljka za vađenje osigurača je pri-
čvršćena na poleđini poklopca kućišta
osigurača u armaturnoj ploči.
Pristup:
)
okrenite vijak za četvrtinu kruga uli-
jevo,
)
otkvačite poklopac povlačenjem
njegovog gornjeg desnog dijela,
)
potpuno skinite poklopac i okrenite ga,
)
izvadite nosač na čijoj poleđini je
pričvršćena štipaljka.
Zamjena osigurača
Prije zamjene osigurača potrebno je:
)
utvrditi uzrok kvara i otkloniti ga,
)
isključiti sve električne potrošače,
)
zakočiti vozilo i prekinuti kontakt,
)
pronaći neispravan osigurač pomo-
ću tablica namjene i shema na slje-
dećim stranicama.
Prilikom zahvata na nekom osiguraču,
obavezno treba:
)
upotrijebiti posebnu štipaljku za va-
đenje osigurača iz njegovog ležišta
i provjeriti stanje njegove metalne
niti,
)
uvijek zamijeniti neispravan osigurač
osiguračem iste jakosti (iste boje);
osigurač različite jakosti mogao bi
uzrokovati neispravnost (opasnost od
požara).
Ako se kvar ponovi ubrzo nakon zamje-
ne osigurača, dajte provjeriti električnu
opremu u mreži PEUGEOT ili u nekoj
stručnoj radionici.
Ispravan
Pregorio
Štipaljka
