Peugeot 308 SW BL 2013 Manual do proprietário (in Portuguese)

12
239
CARACTERÍSTICAS TÉCNICAS

* A massa de reboque com travões pode ser, de acordo com o limite de MTRA, aumentada desde que se reduza a MTAC do veículo
tractor; atenção, o reboque com o veículo tractor pouco carregado pode degradar a respectiva aderência à estrada.
Os valores de MTRA e de cargas rebocáveis indicadas são válidas para uma altitude máxima de 1000 metros; a carga rebo-
cável mencionada deve ser reduzida em 10 % por incrementos de 1000 metros suplementares.
No caso de um veículo tractor, é proibido ultrapassar a velocidade de 100 km/h (respeitar a legislação em vigor no país em
utilização).
Temperaturas exteriores elevadas podem originar o baixo desempenho do veículo para proteger o motor; quando a tempe-
ratura exterior for superior a 37 °C, limitar a massa rebocada.

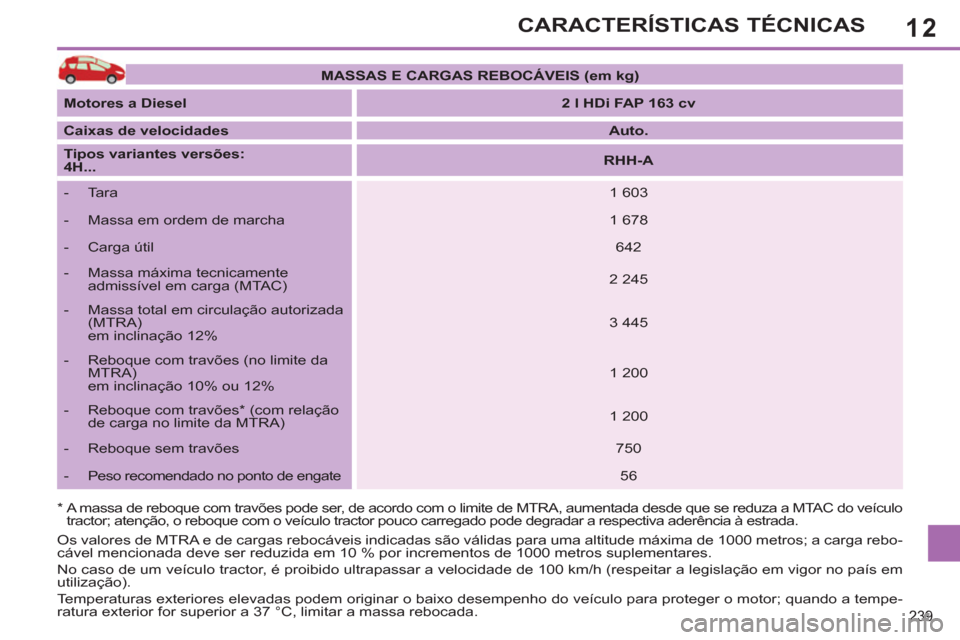

MASSAS E CARGAS REBOCÁVEIS (em kg)



Motores a Diesel


2 l HDi FAP 163 cv



Caixas de velocidades


Auto.



Tipos variantes versões:
4H...


RHH-A




- Tara
1 603


- Massa em ordem de marcha
1 678


- Carga útil
642


- Massa máxima tecnicamente
admissível em carga (MTAC)
2 245


- Massa total em circulação autorizada
(MTRA)
em inclinação 12%
3 445


- Reboque com travões (no limite da
MTRA)
em inclinação 10% ou 12%
1 200


- Reboque com travões * (com relação
de carga no limite da MTRA)
1 200


- Reboque sem travões
750


- Peso recomendado no ponto de engate
56

12
240
CARACTERÍSTICAS TÉCNICAS

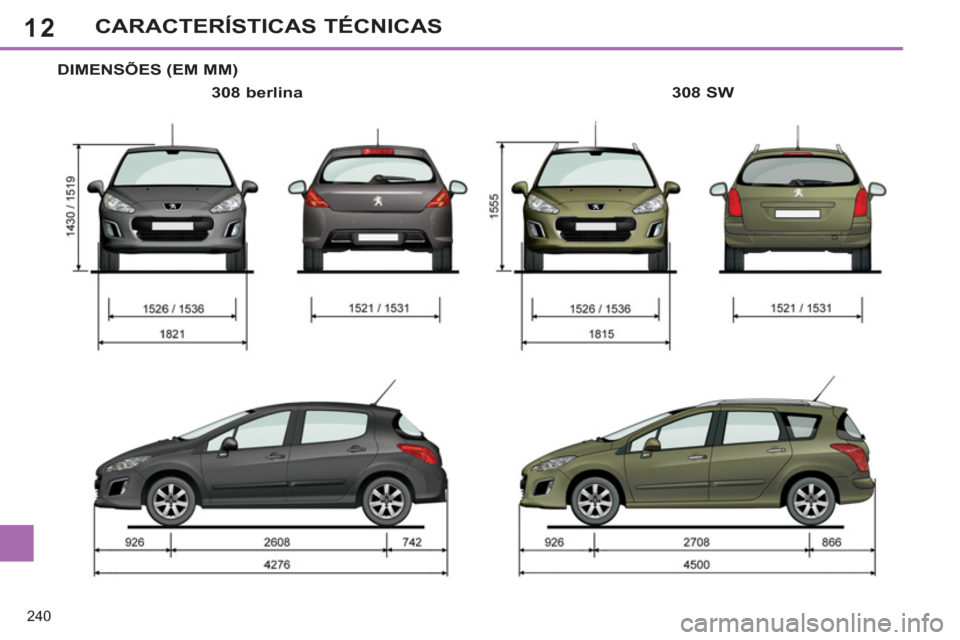

DIMENSÕES (EM MM)

308 berlina
308 SW

12
241
CARACTERÍSTICAS TÉCNICAS
ELEMENTOS DE
IDENTIFICAÇÃO
Diferentes dispositivos de marcação vi-
síveis para a identifi cação e a busca do
veículo.

Uma pressão de enchimento dos
pneus insufi ciente aumenta o consumo
de combustível.


O controlo da pressão de enchi-
mento dos pneus deve ser efec-
tuada a frio pelo menos todos os
meses.


A.

Número de série sob o capot motor.
Este número está gravado na carro-
çaria próximo do suporte do amorte-
cedor.
Para aceder, levantar a cobertura
de plástico.
B.
Número de série na travessa infe-
rior do pára-brisas.

Este número está inscrito numa eti-
queta colada e visível através do
pára-brisas.

C.
Placa do fabricante.

Esta placa é aparafusada ao suporte
do motor.
ou

D.
Etiqueta do fabricante
.
Este número está inscrito numa eti-
queta auto-destructível colada no
pilar central do lado direito. Esta placa/etiqueta indica também
as massas em vazio (MAV), o má-
ximo tecnicamente admissível em
carga (MTAC) e o total de circulação
autorizado (MTRA).

E.
Etiqueta dos pneus/pintura.

Esta etiqueta está colada no pilar do
meio, do lado do condutor.
Ela comporta as informações seguintes:


- as pressões de enchimento com o
veículo vazio e carregado,

- as dimensões dos pneumáticos,

- a pressão de enchimento do pneu
sobresselente,

- a referência da cor da pintura.

12
242
CARACTERÍSTICAS TÉCNICAS

243

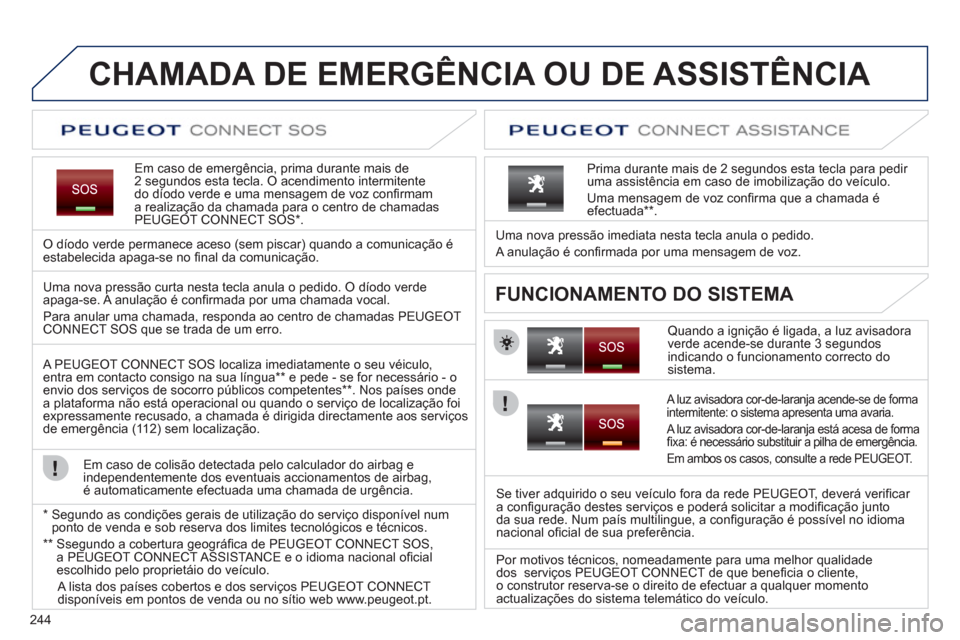

CHAMADA DE EMERGÊNCIA OU DE ASSISTÊNCIA

244
CHAMADA DE EMERGÊNCIA OU DE ASSISTÊNCIA
Em caso de emergência, prima durante mais de 2 segundos esta tecla. O acendimento intermitente
do díodo verde e uma mensagem de voz confi rmam a realizaÁ„o da chamada para o centro de chamadas
PEUGEOT CONNECT SOS * .
O dÌodo verde permanece aceso (sem piscar) quando a comunicaÁ„o Èestabelecida apaga-se no fi nal da comunicaÁ„o.

Quando a igniÁ„o È ligada, a luz avisadora
verde acende-se durante 3 segundos
indicando o funcionamento correcto do sistema. Uma nova press„o imediata nesta tecla anula o pedido.
A anulaÁ„o È confi rmada por uma mensagem de voz.

Prima durante mais de 2 segundos esta tecla para pedir
uma assistência em caso de imobilização do veículo.
Uma mensagem de voz confi rma que a chamada Èefectuada
** .


FUNCIONAMENTO DO SISTEMA Uma nova pressão curta nesta tecla anula o pedido. O díodo verde apaga-se. A anulação é confi rmada por uma chamada vocal.
Para anular uma chamada, responda ao centro de chamadas PEUGE
OT CONNECT SOS que se trada de um erro.

A PEUGE
OT CONNECT SOS localiza imediatamente o seu véiculo, entra em contacto consigo na sua língua ** e pede - se for necessário - oenvio dos serviços de socorro públicos competentes ** . Nos países onde a plataforma não está operacional ou quando o serviço de localização foiexpressamente recusado, a chamada é dirigida directamente aos serviços
de emergência (11 2) sem localização.

Em caso de colisão detectada pelo calculador do airba
g e
independentemente dos eventuais accionamentos de airbag,é automaticamente efectuada uma chamada de urgência.


*
Segundo as condições gerais de utilização do serviço disponível num
ponto de venda e sob reserva dos limites tecnoló
gicos e técnicos.
**
Ssegundo a cobertura geográfi ca de PEUGEOT CONNECT SOS,
a PEUGEOT CONNECT ASSISTA NCE e o idioma nacional ofi cial escolhido pelo propriet·io do veÌculo.
A lista dos paÌses cobertos e dos serviÁos PEU
GEOT CONNECT
disponÌveis em pontos de venda ou no sÌtio web www.peugeot.pt.

A luz avisadora cor-de-laranja acende-se de forma
intermitente: o sistema apresenta uma avaria.

A luz avisadora cor-de-laranja est· acesa de formafi xa: È necess·rio substituir a pilha de emergÍncia.
Em ambos os casos, consulte a rede PEU
GEOT.

Se tiver adquirido o seu veÌculo fora da rede PEUGEOT, dever· verifi car
a confi guraÁ„o destes serviÁos e poder· solicitar a modifi caÁ„o junto
da sua rede. Num paÌs multilingue, a confi guraÁ„o È possÌvel no idiomanacional ofi cial de sua preferÍncia.

Por motivos tÈcnicos, nomeadamente para uma melhor qualidade
dos serviÁos PEU
GEOT CONNECT de que benefi cia o cliente, o construtor reserva-se o direito de efectuar a qualquer momento
actualizaÁıes do sistema telem·tico do veÌculo.

245
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
COM WIP Com3D

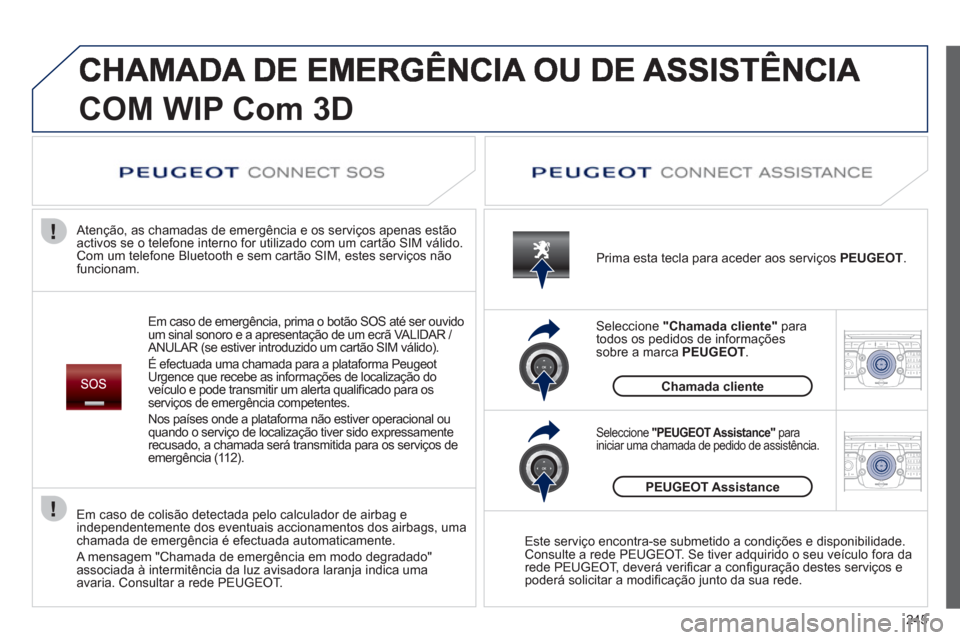

Em caso de emergência, prima o botão SOS até ser ouvido um sinal sonoro e a apresentação de um ecrã VALIDAR /
ANULAR (se estiver introduzido um cartão SIM válido).
É efectuada uma chamada para a plataforma Peu
geotUrgence que recebe as informações de localização do
veículo e pode transmitir um alerta qualifi cado para os
serviços de emergência competentes.
Nos países onde a plataforma não estiver operacional ou
quan
do o serviço de localização tiver sido expressamente recusado, a chamada será transmitida para os serviços deemergência (11 2). Atenção, as chamadas de emergência e os serviços apenas estão
activos se o telefone interno for utilizado com um cartão SIM válido. Com um telefone Bluetooth e sem cartão SIM, estes serviços nãofuncionam. Prima esta tecla para aceder aos serviços PEUGEOT.
Chamada cliente
Seleccione "Chamada cliente"para
todos os pedidos de informações
sobre a marca PEUGEOT.
Seleccione "PEUGEOT Assistance"T
para
iniciar uma chamada de pedido de assistência.
PEUGEOTAssistance
Este serviço encontra-se submetido a condições e disponibilidade.Consulte a rede PEUGEOT. Se tiver adquirido o seu veículo fora da rede PEUGEOT, deverá verifi car a confi guraÁ„o destes serviÁos e
poder· solicitar a modifi caÁ„o junto da sua rede.
Em caso de colis„o detectada pelo calculador de airba
g e
independentemente dos eventuais accionamentos dos airbags, umachamada de emergÍncia È efectuada automaticamente.
A mensa
gem "Chamada de emergÍncia em modo degradado"
associada ‡ intermitÍncia da luz avisadora laranja indica uma
avaria. Consultar a rede PEUGEOT.

246

247
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1
RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK

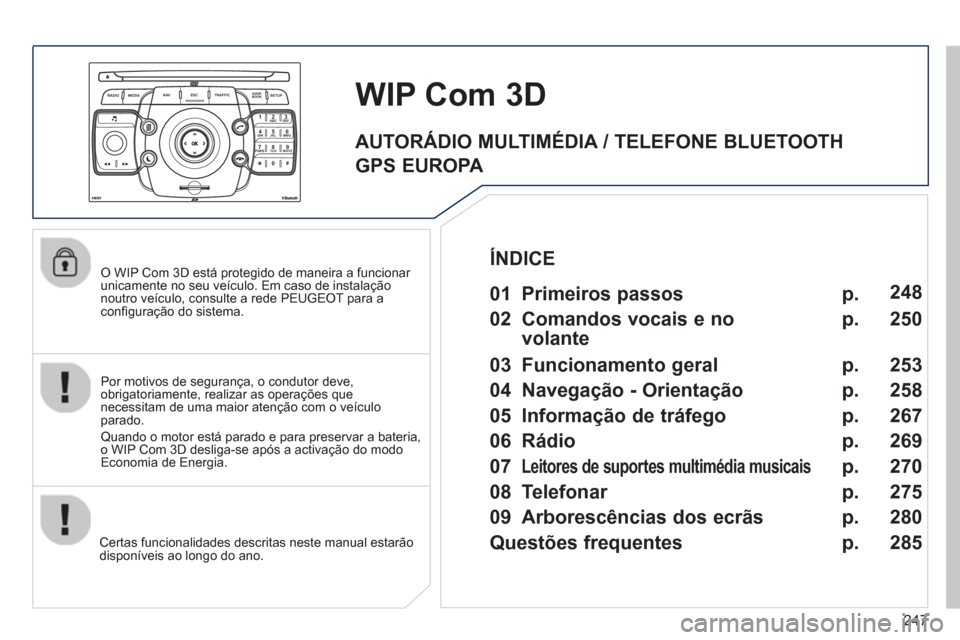

O WIP Com 3D está protegido de maneira a funcionar unicamente no seu veículo. Em caso de instalação noutro veículo, consulte a rede PEUGEOT para a confi guraÁ„o do sistema.

Certas funcionalidades descritas neste manual estar„o
disponÌveis ao longo do ano.

WIP Com3D


Por motivos de segurança, o condutor deve,
obrigatoriamente, realizar as operações que
necessitam de uma maior atenção com o veículoparado.

Quando o motor está parado e para preservar a bateria,
o WIP Com 3D desliga-se após a activação do modo Economia de Energia.

01 Primeiros passos

02 Comandos vocais e no
volante

03 Funcionamento geral

04 Navegação - Orientação

05 Informação de tráfego

06 Rádio

07
Leitores de suportes multimédia musicais


08 Telefonar

09 Arborescências dos ecrãs

Questões frequentes p.
p.
p.
p.
p.
p.
p.
p.
p.
p.
248
250
253
258
267
2
69
270
275
280
285

ÍNDICE
AUTORÁDIO MULTIMÉDIA / TELEFONE BLUETOOTH
GPS EUROPA

248

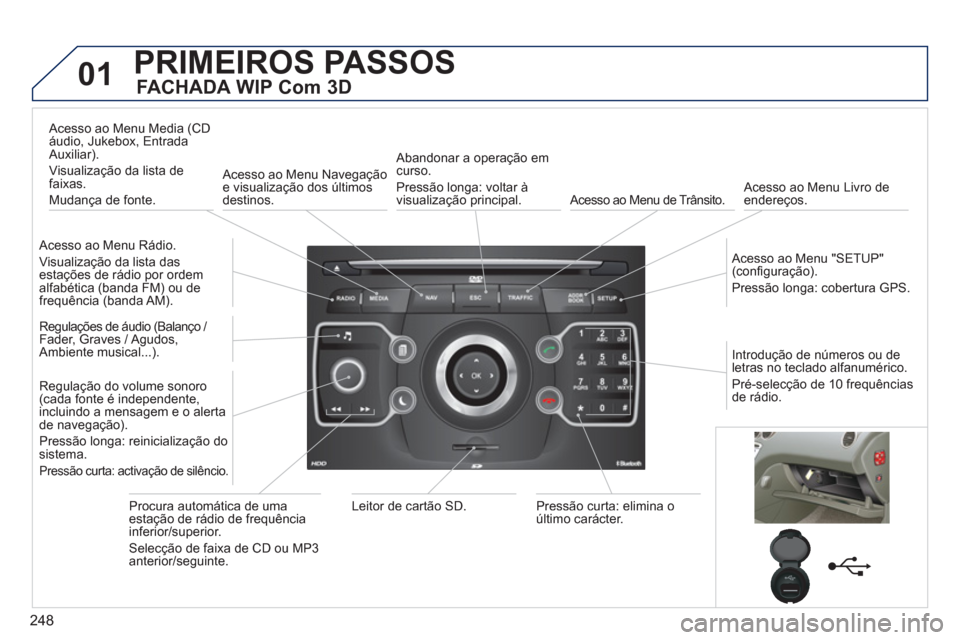

01PRIMEIROS PASSOS

FACHADA WIP Com 3D

Acesso ao Menu Rádio.
Visualização da lista das
estações de rádio por ordem
alfabética (banda FM) ou de
frequência (banda AM).
Acesso ao Menu Media
(CD áudio, Jukebox, Entrada
Auxiliar).
Visualização da lista defaixas.
Mudança de
fonte.
Acesso ao Menu Navegação e visualização dos últimosdestinos.
Abandonar a operação em curso.
Pressão longa: voltar à
visualização principal.
Acesso ao Menu de Trânsito.
Acesso ao Menu Livro de
endereços.

A
cesso ao Menu "SETUP"(confi guração).
Pressão lon
ga: cobertura GPS.

Regulações de áudio (Balanço /
Fader, Graves / A
gudos, Ambiente musical...).

Regulação do volume sonoro
(cada fonte é independente,
incluindo a mensagem e o alerta
de navegação).

Pressão longa: reinicialização dosistema.
Pressão curta: activação de silêncio.
Procura automática de umaestação de rádio de frequênciainferior/superior.
Selecção de faixa de CD ou MP3
anterior/se
guinte.L
eitor de cartão SD. Pressão curta: elimina o último carácter. Introdução de números ou de
letras no teclado alfanumérico.
Pré-selecção de 10 frequências
de rádio.
