Peugeot 406 2002 Инструкция по эксплуатации (in Russian)
Manufacturer: PEUGEOT, Model Year: 2002, Model line: 406, Model: Peugeot 406 2002Pages: 166, PDF Size: 2.24 MB
Page 21 of 166
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПЕЖО 406
23
∀Для всех условий эксплуатации oДля особых условий

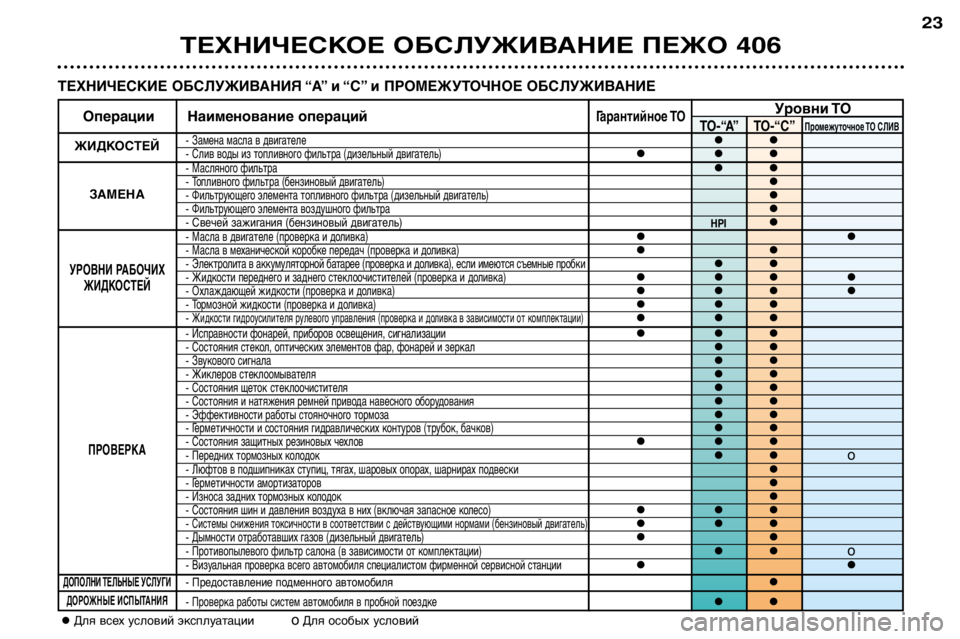

ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ “А” и “С” и ПРОМЕЖУТОЧНОЕ ОБСЛУЖИВАНИЕ
- Масляного фильтра∀∀- Топливного фильтра (бензиновый двигатель)∀- Фильтрующего элемента топливного фильтра (дизельный двигатель)∀- Фильтрующего элемента воздушного фильтра∀- Свечей зажигания (бензиновый двигатель) HPI∀
- Исправности фонарей, приборов освещения, сигнализации∀∀∀- Состояния стекол, оптических элементов фар, фонарей и зеркал∀∀- Звукового сигнала∀∀- Жиклеров стеклоомывателя∀∀- Состояния щеток стеклоочистителя∀∀- Состояния и натяжения ремней привода навесного оборудования∀∀- Эффективности работы стояночного тормоза∀∀- Г
ерметичности и состояния гидравлических контуров (трубок, бачков)∀∀- Состояния защитных резиновых чехлов∀∀∀- Передних тормозных колодок∀∀ o- Люфтов в подшипниках ступиц, тягах, шаровых опорах, шарнирах подвески∀- Герметичности амортизаторов∀- Износа задних тормозных колодок∀- Состояния шин и давления воздуха в них (включая запасное колесо)∀∀∀- Системы снижения токсичности в соответствии с действующими нормами (бензиновый двигатель)∀∀∀- Дымности отработавших газов (дизельный двигатель)∀∀- Противопылевого фильтр салона (в зависимости от комплектации)∀∀ o- Визуальная проверка всего автомобиля специалистом фирменной сервисной станции∀∀
ЖИДКОСТЕЙ
ЗАМЕНА
УРОВНИ РАБОЧИХ ЖИДКОСТЕЙ
ПРОВЕРКА
- Проверка работы систем автомобиля в пробной поездке∀∀ДОРОЖНЫЕ ИСПЫТАНИЯ
- Предоставление подменного автомобиля∀ДОПОЛНИ ТЕЛЬНЫЕ УСЛУГИ
Уровни ТО
Операции Наименование операцийГ арантийное ТОТО-“A” ТО-“C”Промежуточное ТО
СЛИВ- Замена масла в двигателе∀∀- Слив воды из топливного фильтра (дизельный двигатель)∀∀∀
- Масла в двигателе (проверка и доливка)∀∀- Масла в механической коробке передач (проверка и доливка)∀∀- Электролита в аккумуляторной батарее (проверка и доливка), если имеются съемные пробки∀∀- Жидкости переднего и заднего стеклоочистителей (проверка и доливка)∀∀∀∀- Охлаждающей жидкости (проверка и доливка)∀∀∀∀- Тормозной жидкости (проверка и доливка)∀∀∀- Жидкости гидроусилителя рулевого управления (проверка и доливка в зависимости от комплектации)∀∀∀
Page 22 of 166

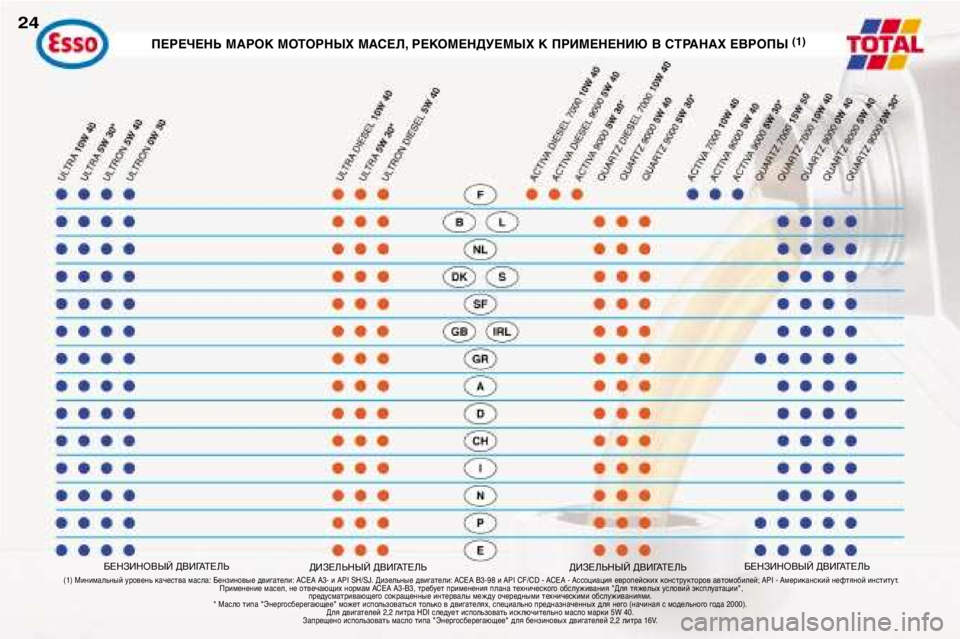

ПEPEЧEHЬ MAPOK MOTOPHЫX MACEЛ, PEKOMEHДУEMЫX K ПPИMEHEHИЮ B CTPAHAX EBPOПЫ (1)
БЕНЗИНОВЫЙ ДВИГАТЕЛЬ БЕНЗИНОВЫЙ ДВИГАТЕЛЬ
24
(1) Минимальный уровень качества масла: Бензиновые двигатели: АCЕА А3- и API SH/SJ. Дизельные двигатели: АСЕА В3-98 и API CF/CD - ACEA - Ассоциация европейских конструкторов автомобилей; API - Американский нефтяной институт.
Применение масел, не отвечающих нормам АСЕА А3-В3, требует применения плана технического обслуживания "Для тяжелых условий эксплуатации", предусматривающего сокращенные интервалы между очередными техническими обслуживаниями.
* Масло типа "Энергосберегающее" может использоваться только в двигателях, специально предназначенных для него (начиная с модельного года 2000). Для двигателей 2,2 литра HDI следует использовать исключительно масло марки 5W 40.
Запрещено использовать масло типа "Энергосберегающее" для бензиновых двигателей 2,2 литра 16V. ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ
Page 23 of 166
25
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПЕЖО 406
Рекомендуемые масла и
эксплуатационные жидкости
Марки моторных масел, приведенные на
предыдущей странице, подходят
практически для всех встречающихся
условий эксплуатации.

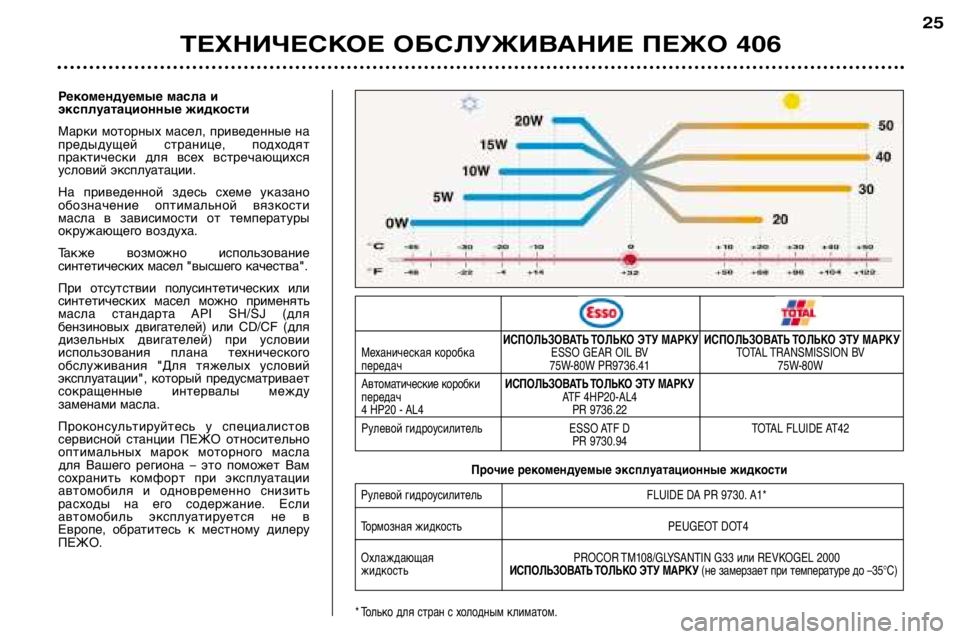

На приведенной здесь схеме указано
обозначение оптимальной вязкости
масла в зависимости от температуры
окружающего воздуха.
Также возможно использование
синтетических масел "высшего качества".
При отсутствии полусинтетических или
синтетических масел можно применять
масла стандарта API SH/SJ (для
бензиновых двигателей) или CD/CF (для
дизельных двигателей) при условии
использования плана технического
обслуживания "Для тяжелых условий
эксплуатации", который предусматривает
сокращенные интервалы между
заменами масла.
Проконсультируйтесь у специалистов
сервисной станции ПЕЖО относительно
оптимальных марок моторного масла
для Вашего региона – это поможет Вам
сохранить комфорт при эксплуатации
автомобиля и одновременно снизить
расходы на его содержание. Если
автомобиль эксплуатируется не в
Европе, обратитесь к местному дилеруПЕЖО.
ИСПОЛЬЗОВАТЬ ТОЛЬКО ЭТУ МАРКУ ИСПОЛЬЗОВАТЬ ТОЛЬКО ЭТУ МАРКУ
Mexaничecкaя кopoбкa ESSO GEAR OIL BV TOTAL TRANSMISSION BV
пepeдaч 75W-80W PR9736.41 75W-80W
Автоматические коробки ИСПОЛЬЗОВАТЬ ТОЛЬКО ЭТУ МАРКУ
передач ATF 4HP20-AL4
4 HP20 - AL4 PR 9736.22
Pyлeвoй гидpoycилитeль ESSO ATF D TOTAL FLUIDE AT42 PR 9730.94
Pyлeвoй гидpoycилитeль FLUIDE DA PR 9730. A1*
Тормозная жидкость PEUGEOT DOT4
Oxлaждaющaя PROCOR TM108/GLYSANTIN G33 или REVKOGEL 2000 жидкocть ИСПОЛЬЗОВАТЬ ТОЛЬКО ЭТУ МАРКУ (не замерзает при температуре до –35°C)
* Только для стран с холодным климатом.
Прочие рекомендуемые эксплуатационные жидкости
Page 24 of 166

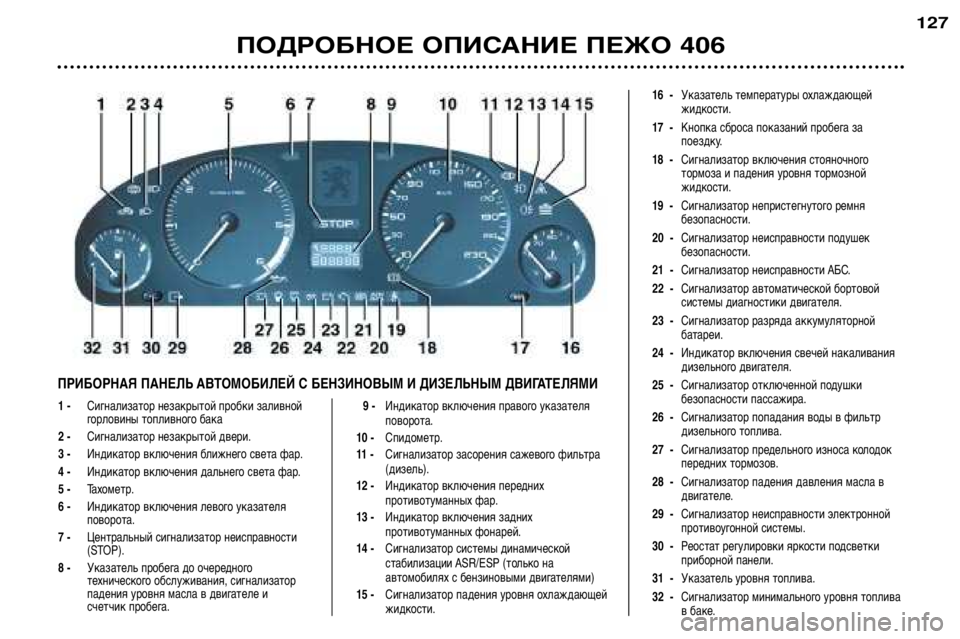

ПРИБОРНАЯ ПАНЕЛЬ АВТОМОБИЛЕЙ С БЕНЗИНОВЫМ И ДИЗЕЛЬНЫМ ДВИГАТЕЛЯМИ
1 -Сигнализатор незакрытой пробки заливной
горловины топливного бака
2 - Сигнализатор незакрытой двери.
3 - Индикатор включения ближнего света фар.
4 - Индикатор включения дальнего света фар.
5 - Тахометр.
6 - Индикатор включения левого указателя
поворота.
7 - Центральный сигнализатор неисправности
(STOP).
8 - Указатель пробега до очередного
технического обслуживания, сигнализатор
падения уровня масла в двигателе и
счетчик пробега. 9
- Индикатор включения правого указателя
поворота.
10 - Спидометр.
11 - Сигнализатор засорения сажевого фильтра(дизель).
12 - Индикатор включения передних
противотуманных фар.
13 - Индикатор включения задних
противотуманных фонарей.
14 - Сигнализатор системы динамической
стабилизации ASR/ESP (только на
автомобилях с бензиновыми двигателями)
15 - Сигнализатор падения уровня охлаждающей
жидкости.
ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 406
127
16 -Указатель температуры охлаждающей
жидкости.
17 -Кнопка сброса показаний пробега за
поездку.
18 -Сигнализатор включения стояночного
тормоза и падения уровня тормозной
жидкости.
19 -Сигнализатор непристегнутого ремнябезопасности.
20 -Сигнализатор неисправности подушекбезопасности.
21 -Сигнализатор неисправности АБС.
22 -Сигнализатор автоматической бортовой
системы диагностики двигателя.
23 -Сигнализатор разряда аккумуляторной
батареи.
24 -Индикатор включения свечей накаливания
дизельного двигателя.
25 -Сигнализатор отключенной подушки
безопасности пассажира.
26 -Сигнализатор попадания воды в фильтр
дизельного топлива.
27 -Сигнализатор предельного износа колодок
передних тормозов.
28 -Сигнализатор падения давления масла в
двигателе.
29 -Сигнализатор неисправности электронной
противоугонной системы.
30 -Реостат регулировки яркости подсветки
приборной панели.
31 -Указатель уровня топлива.
32 -Сигнализатор минимального уровня топлива
в баке.
Page 25 of 166

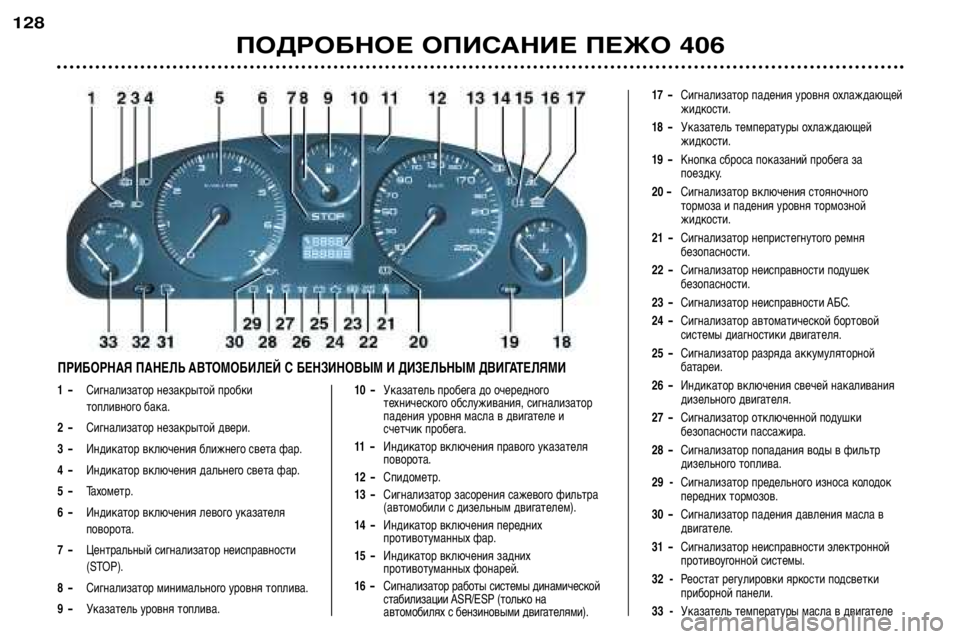

1-Сигнализатор незакрытой пробки
топливного бака.
2
-Сигнализатор незакрытой двери.
3
-Индикатор включения ближнего света фар.
4
-Индикатор включения дальнего света фар.
5
-Тахометр.
6
-Индикатор включения левого указателя
поворота.
7
-Центральный сигнализатор неисправности
(STOP).
8
-Сигнализатор минимального уровня топлива.
9
-Указатель уровня топлива. 10
-Указатель пробега до очередного
технического обслуживания, сигнализатор
падения уровня масла в двигателе и
счетчик пробега.
11
-Индикатор включения правого указателя
поворота.
12
-Спидометр.
13
-Сигнализатор засорения сажевого фильтра
(автомобили с дизельным двигателем).
14
-Индикатор включения передних
противотуманных фар.
15
-Индикатор включения задних
противотуманных фонарей.
16
-Сигнализатор работы системы динамической
стабилизации ASR/ESP (только на
автомобилях с бензиновыми двигателями). 17
-Сигнализатор падения уровня охлаждающей
жидкости.
18
-Указатель температуры охлаждающей
жидкости.
19
-Кнопка сброса показаний пробега за
поездку.
20
-Сигнализатор включения стояночного
тормоза и падения уровня тормозной
жидкости.
21
-Сигнализатор непристегнутого ремнябезопасности.
22
-Сигнализатор неисправности подушекбезопасности.
23
-Сигнализатор неисправности АБС.
24
-Сигнализатор автоматической бортовой
системы диагностики двигателя.
25
-Сигнализатор разряда аккумуляторной
батареи.
26
-Индикатор включения свечей накаливания
дизельного двигателя.
27
-Сигнализатор отключенной подушки
безопасности пассажира.
28
-Сигнализатор попадания воды в фильтр
дизельного топлива.
29 - Сигнализатор предельного износа колодок
передних тормозов.
30
-Сигнализатор падения давления масла в
двигателе.
31
-Сигнализатор неисправности электронной
противоугонной системы.
32 - Реостат регулировки яркости подсветки
приборной панели.
33 - Указатель температуры масла в двигателе
ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 406
128
ПРИБОРНАЯ ПАНЕЛЬ АВТОМОБИЛЕЙ С БЕНЗИНОВЫМ И ДИЗЕЛЬНЫМ ДВИГАТЕЛЯМИ
Page 26 of 166
ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 406
129

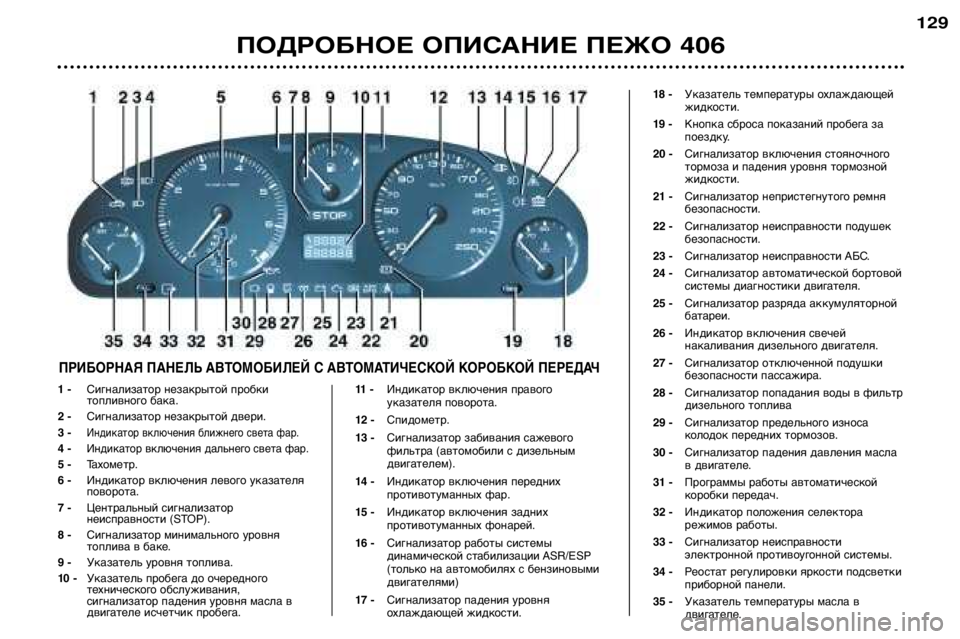

1 - Сигнализатор незакрытой пробки
топливного бака.
2 - Сигнализатор незакрытой двери.
3 -
Индикатор включения ближнего света фар.4 -Индикатор включения дальнего света фар.5 - Тахометр.
6 - Индикатор включения левого указателя
поворота.
7 - Центральный сигнализатор
неисправности (STOP).
8 - Сигнализатор минимального уровня
топлива в баке.
9 - Указатель уровня топлива.
10 - Указатель пробега до очередного
технического обслуживания,
сигнализатор падения уровня масла в
двигателе исчетчик пробега. 11 -
Индикатор включения правого
указателя поворота.
12 - Спидометр.
13 - Сигнализатор забивания сажевого
фильтра (автомобили с дизельным
двигателем).
14 - Индикатор включения передних
противотуманных фар.
15 - Индикатор включения задних
противотуманных фонарей.
16 - Сигнализатор работы системы
динамической стабилизации ASR/ESP
(только на автомобилях с бензиновыми
двигателями)
17 - Сигнализатор падения уровня
охлаждающей жидкости. 18 -
Указатель температуры охлаждающей
жидкости.
19 - Кнопка сброса показаний пробега за
поездку.
20 - Сигнализатор включения стояночного
тормоза и падения уровня тормозной
жидкости.
21 - Сигнализатор непристегнутого ремнябезопасности.
22 - Сигнализатор неисправности подушекбезопасности.
23 - Сигнализатор неисправности АБС.
24 - Сигнализатор автоматической бортовой
системы диагностики двигателя.
25 - Сигнализатор разряда аккумуляторной
батареи.
26 - Индикатор включения свечей
накаливания дизельного двигателя.
27 - Сигнализатор отключенной подушки
безопасности пассажира.
28 - Сигнализатор попадания воды в фильтр
дизельного топлива
29 - Сигнализатор предельного износа
колодок передних тормозов.
30 - Сигнализатор падения давления масла
в двигателе.
31 - Программы работы автоматической
коробки передач.
32 - Индикатор положения селектора
режимов работы.
33 - Сигнализатор неисправности
электронной противоугонной системы.
34 - Реостат регулировки яркости подсветки
приборной панели.
35 - Указатель температуры масла в
двигателе.
ПРИБОРНАЯ ПАНЕЛЬ АВТОМОБИЛЕЙ С АВТОМАТИЧЕСКОЙ КОРОБКОЙ ПЕРЕДАЧ
Page 27 of 166

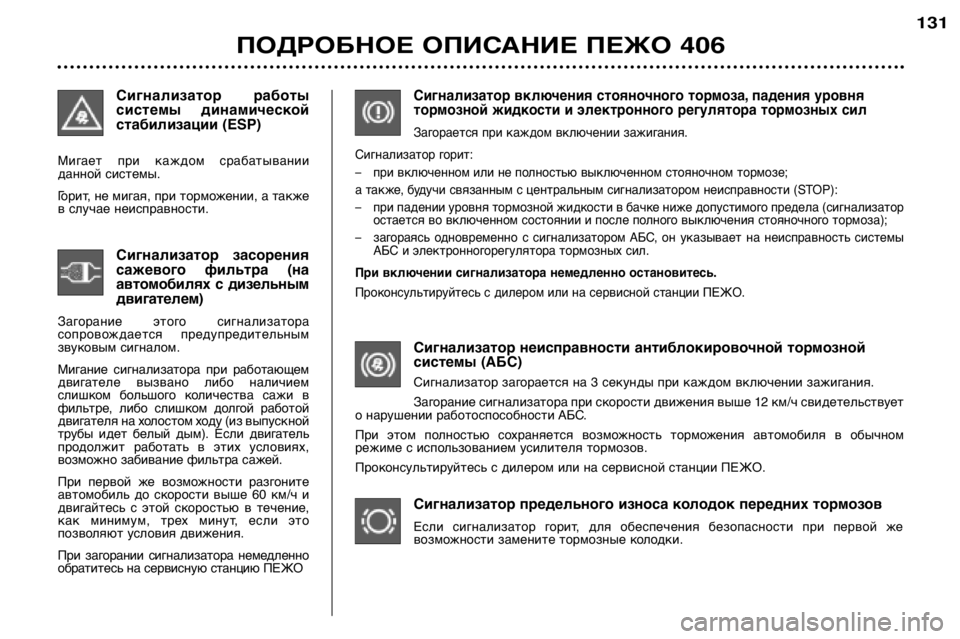

КОНТРОЛЬНЫЕ ПРИБОРЫ
Постоянно включенный или мигающий при работающем двигателе сигнализатор
свидетельствует о нарушении работоспособности или отказе соответствующего
узла или системы автомобиля. Загорание некоторых сигнализаторов может
сопровождаться звуковым сигналом или появлением соответствующего
сообщения на многофункциональном дисплее. Не игнорируйте эти
предупреждения. При первой же возможности обратитесь к дилеру или на
сервисную станцию ПЕЖО.
В случае загорания центрального сигнализатора неисправности STOP в движении,
немедленно остановитесь, соблюдая при этом все необходимые меры
предосторожности.Центральный сигнализатор неисправности (STOP)
Связан с сигнализаторами: "Падение давления масла в двигателе",
"Падение уровня тормозной жидкости", "Указатель температуры
охлаждающей жидкости" и "Неисправность системы распределения
тормозных сил").
Загорается при каждом включении зажигания.
В случае мигания сигнализатора при работающем двигателе немедленно остановитесь.
Проконсультируйтесь с дилером или на сервисной станции ПЕЖО.
Сигнализатор падения давления масла в двигателе
Связан с центральным сигнализатором неисправности (STOP).
В случае загорания сигнализатора при работающем двигателе немедленно
остановитесь.
Сигнализатор горит:
– при недостаточном давлении масла в двигателе;
– при недостаточном количестве масла в системе смазки двигателя. Доведите уровень масла до нормы.
Срочно проконсультируйтесь с дилером или на сервисной станции ПЕЖО. Сигнализатор падения
уровня охлаждающей
жидкости
При включении сигнализатора
немедленно остановитесь.
Перед доливом охлаждающей жидкости
дайте остыть двигателю.
Имейте в виду, что в системе
охлаждения имеется избыточное
давление.
Перед снятием крышки расширительного
бачка во избежание получения ожога
поверните ее сначала до первого
щелчка, чтобы снизить давление в
системе охлаждения.
После снижения давления снимите
крышку и долейте охлаждающую
жидкость.
Проконсультируйтесь с дилером или на
сервисной станции ПЕЖО.
Сигнализатор
незакрытой пробки
топливного бака
Загорается, если пробка
топливного бака плохо завернута или
отсутствует.
ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 406
130
Page 28 of 166
Сигнализатор включения стояночного тормоза, падения уровня
тормозной жидкости и электронного регулятора тормозных сил
Загорается при каждом включении зажигания.
Сигнализатор горит:
– при включенном или не полностью выключенном стояночном тормозе;
а также, будучи связанным с центральным сигнализатором неисправности (STOP):
– при падении уровня тормозной жидкости в бачке ниже допустимого предела (сигнализатор остается во включенном состоянии и после полного выключения стояночного тормоза);
– загораясь одновременно с сигнализатором АБС, он указывает на неисправность системы АБС и электронногорегулятора тормозных сил.
При включении сигнализатора немедленно остановитесь.
Проконсультируйтесь с дилером или на сервисной станции ПЕЖО.
Сигнализатор неисправности антиблокировочной тормозной
системы (АБС)
Сигнализатор загорается на 3 секунды при каждом включении зажигания.
Загорание сигнализатора при скорости движения выше 12 км/ч свидетельствует
о нарушении работоспособности АБС.
При этом полностью сохраняется возможность торможения автомобиля в обычном
режиме с использованием усилителя тормозов.
Проконсультируйтесь с дилером или на сервисной станции ПЕЖО.
Сигнализатор засорения
сажевого фильтра (на
автомобилях с дизельным
двигателем)
Загорание этого сигнализатора
сопровождается предупредительным
звуковым сигналом.
Мигание сигнализатора при работающем
двигателе вызвано либо наличием
слишком большого количества сажи в
фильтре, либо слишком долгой работой
двигателя на холостом ходу (из выпускной
трубы идет белый дым). Если двигатель
продолжит работать в этих условиях,
возможно забивание фильтра сажей.
При первой же возможности разгоните
автомобиль до скорости выше 60 км/ч и
двигайтесь с этой скоростью в течение,
как минимум, трех минут, если это
позволяют условия движения.
При загорании сигнализатора немедленно
обратитесь на сервисную станцию ПЕЖО Сигнализатор предельного износа колодок передних тормозов
Если сигнализатор горит, для обеспечения безопасности при первой же
возможности замените тормозные колодки.
ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 406
131
Сигнализатор работы
системы динамической
стабилизации (ESP)
Мигает при каждом срабатывании
данной системы. Г орит, не мигая, при торможении, а также
в случае неисправности.
Page 29 of 166
Индикатор отключенной
подушки безопасностипассажира
Загорается в сопровождении
зуммера и сообщения на дисплее.
Если подушка безопасности пассажира
отключена, загорается при включении
зажигания и не гаснет.
Во всех случаях, если этот индикатор
мигает, проконсультируйтесь на сервисной
станции ПЕЖО.
Сигнализатор подушек безопасности
Загорается на шесть секунд сразу
после включения зажигания.
Его загорание при работающем двигателе
сопровождается зуммером и сообщением
на дисплее с указанием причин
неисправности передних, боковых или
оконных подушек безопасности.
Проконсультируйтесь на сервисной
станции ПЕЖО.
Сигнализатор попадания воды в фильтр дизельного топлива
(в зависимости от страны поставки)
Срочно проконсультируйтесь с дилером или на сервисной станции ПЕЖО.
Возможен выход из строя системы впрыска.
Индикатор включения свечей накаливания дизельного двигателя
Если температура двигателя достаточно высока, индикатор не загорится, и Вы
можете сразу запускать двигатель.
Если индикатор загорелся, необходимо дождаться его выключения, прежде чем
включать стартер.
Сигнализатор автоматической бортовой системы диагностики
двигателя
Загорается при каждом включении зажигания.
Постоянное горение сигнализатора при работающем двигателе свидетельствует о
нарушении работоспособности системы очистки отработавших газов.
Если сигнализатор мигает при работающем двигателе, значит, неисправны или система
впрыска топлива, или система зажигания. В этом случае может выйти из строя
каталитический нейтрализатор (касается только бензиновых двигателей).
Срочно проконсультируйтесь с дилером или на сервисной станции ПЕЖО.
Сигнализатор разряда аккумуляторной батареи
Загорается при каждом включении зажигания.
Загорание сигнализатора при работающем двигателе свидетельствует об:
– отказе электрической цепи заряда батареи;
– ослаблении крепления клемм батареи или стартера;
– обрыве или ослаблении натяжения ремня привода генератора;
– отказе генератора.
Проконсультируйтесь с дилером или на сервисной станции ПЕЖО.
ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 406
132
Page 30 of 166

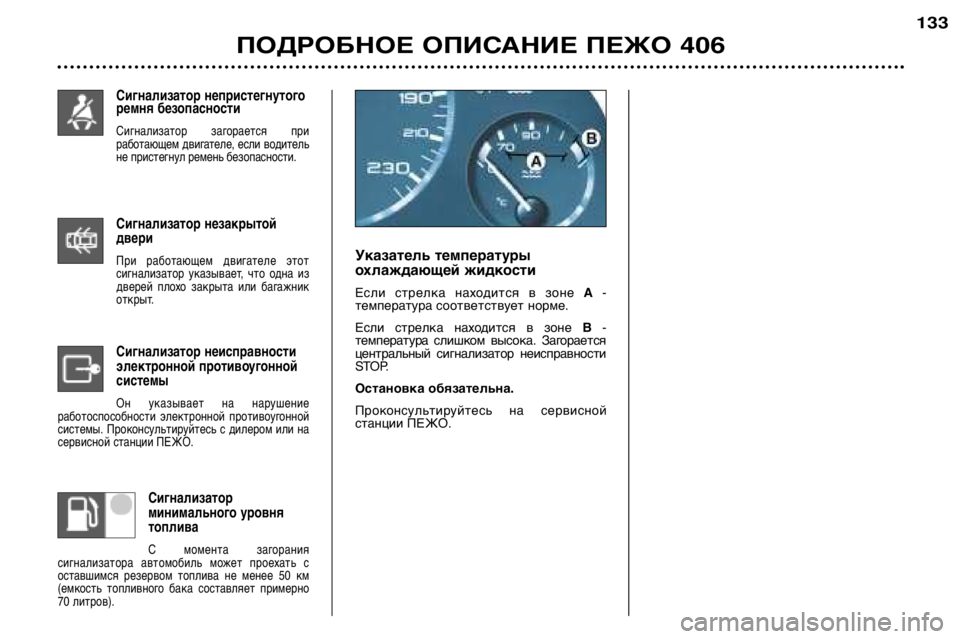

Сигнализатор незакрытой двери
При работающем двигателе этот
сигнализатор указывает, что одна из
дверей плохо закрыта или багажник
открыт.
Сигнализатор неисправности
электронной противоугоннойсистемы
Он указывает на нарушение
работоспособности электронной противоугонной
системы. Проконсультируйтесь с дилером или на
сервисной станции ПЕЖО.
Сигнализатор
минимального уровнятоплива
С момента загорания
сигнализатора автомобиль может проехать с
оставшимся резервом топлива не менее 50 км
(емкость топливного бака составляет примерно
70 литров).
Указатель температуры
охлаждающей жидкости
Если стрелка находится в зоне А-
температура соответствует норме.
Если стрелка находится в зоне В-
температура слишком высока. Загорается
центральный сигнализатор неисправности
STOP.
Остановка обязательна.
Проконсультируйтесь на сервисной
станции ПЕЖО.
Сигнализатор непристегнутого
ремня безопасности
Сигнализатор загорается при
работающем двигателе, если водитель
не пристегнул ремень безопасности.
ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 406
133
