Page 151 of 364
CO
149
Sistema que projecta um conjunto de in-
formações sobre uma pelÃcula transpa-
rente, no campo de visão do condutor,
para que não tire os olhos da estrada.
Este sistema funciona com o motor li-
gado e preserva os ajustes após desac-
tivar a ignição.

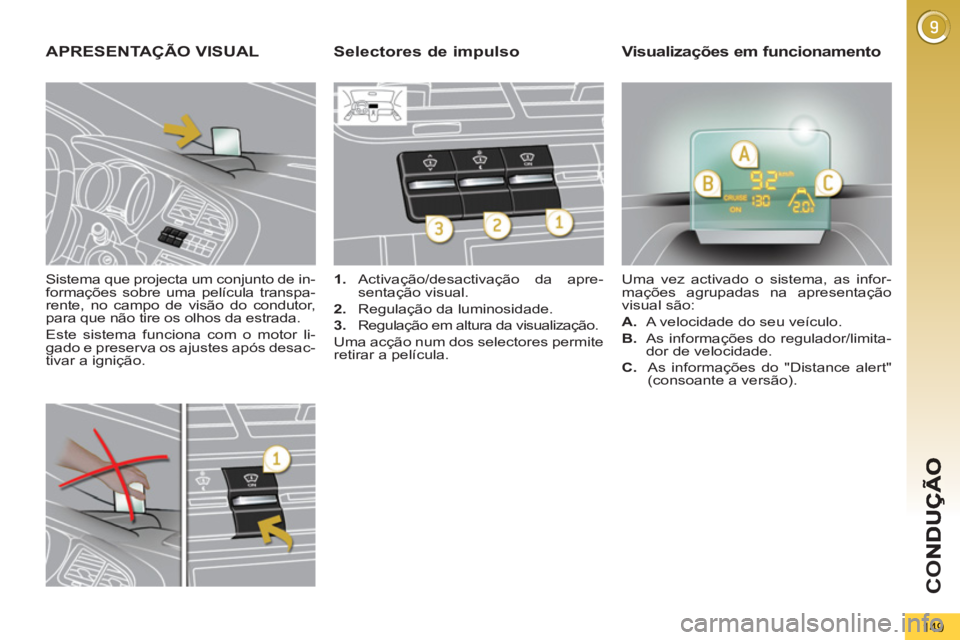

APRESENTAÇÃO VISUAL
1.
Activação/desactivação da apre-
sentação visual.
2.
Regulação da luminosidade.
3.
Regulação em altura da visualização.
Uma acção num dos selectores permite
retirar a pelÃcula. Uma vez activado o sistema, as infor-
mações agrupadas na apresentação
visual são:
A.
A velocidade do seu veÃculo.
B.
As informações do regulador/limita-
dor de velocidade.
Selectores de impulsoVisualizações em funcionamento
C.
As informações do "Distance alert"
(consoante a versão).
Page 152 of 364
CO
150
Em determinadas condições
meteorológicas extremas
(chuva e/ou neve, luz solar
forte, ...) a apresentação visual pode
não ser legÃvel ou ser perturbado
momentaneamente.
Determinados óculos (de sol, gra-
duados ou com lentes polarizadas)
podem prejudicar a leitura das infor-
mações.
Para limpar a pelÃcula transparente,
constituÃda por vidro orgânico, utilizar
um pano limpo e suave (tal como um
pano para limpar óculos ou de micro-
fibras). Não utilizar um pano seco ou
abrasivo, nem produtos detergentes
ou solventes, caso contrário, arrisca-
se a riscar a pelÃcula ou danificar o
tratamento anti-reflexos.
É recomendável manipular os
selectores de impulso unica-
mente com o veÃculo parado.
Aquando da paragem ou em
andamento, nenhum objecto deve
ser colocado em torno da pelÃcu-
la transparente (ou sobre a tampa)
para não impedir a saÃda da pelÃcula
e o seu bom funcionamento.
)
Motor em funcionamento, accione o se-
lector de impulso 1
. O estado activado/
desactivado no momento da paragem
do motor é conservado no rearranque.
Regulação em altura
)
Com o motor em funcionamento,
ajustar a altura pretendida da visu-
alização através do selector de im-
pulso 3
:
- em cima para deslocar a visuali-
zação para cima,
- em baixo para deslocar a visuali-
zação para baixo.
Activação/DesactivaçãoRegulação da luminosidade
)
Com o motor em funcionamento, re-
gular a luminosidade das informações
através do selector de impulso 2
:
- em cima para aumentar a lumino-
sidade,
- em baixo para diminuir a lumino-
sidade.
Page 153 of 364
CO
151

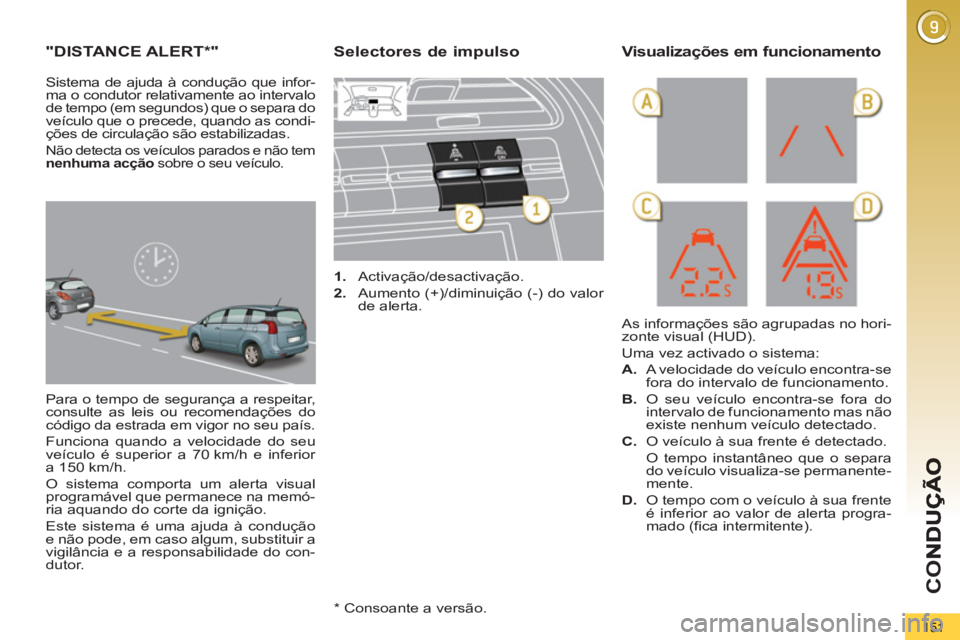

"DISTANCE ALERT
*"
Para o tempo de segurança a respeitar,
consulte as leis ou recomendações do
código da estrada em vigor no seu paÃs.
Funciona quando a velocidade do seu
veÃculo é superior a 70 km/h e inferior
a 150 km/h.
O sistema comporta um alerta visual
programável que permanece na memó-
ria aquando do corte da ignição.
Este sistema é uma ajuda à condução
e não pode, em caso algum, substituir a
vigilância e a responsabilidade do con-
dutor.
1.
Activação/desactivação.
2.
Aumento (+)/diminuição (-) do valor
de alerta.
As informações são agrupadas no hori-
zonte visual (HUD).
Uma vez activado o sistema:
A.
A velocidade do veÃculo encontra-se
fora do intervalo de funcionamento.
B.
O seu veÃculo encontra-se fora do
intervalo de funcionamento mas não
existe nenhum veÃculo detectado.
C.
O veÃculo à sua frente é detectado.
O tempo instantâneo que o separa
do veÃculo visualiza-se permanente-
mente.
D.
O tempo com o veÃculo à sua frente
é inferior ao valor de alerta progra-
mado (fica intermitente).
Selectores de impulsoVisualizações em funcionamento
Sistema de ajuda à condução que infor-
ma o condutor relativamente ao intervalo
de tempo (em segundos) que o separa do
veÃculo que o precede, quando as condi-
ções de circulação são estabilizadas.
Não detecta os veÃculos parados e não tem
nenhuma acção
sobre o seu veÃculo.
* Consoante a versão.
Page 154 of 364
CO
152
Activação
Desactivação
)
Accione o selector de impulso
1
para desactivar o sistema, a luz
avisadora apaga-se.
Reactivação
)
Accione novamente o selector de
impulso 1
para reactivar o sistema.
O último valor programado é conser-
vado e a luz avisadora acende-se.
Se a luz avisadora do botão
1
piscar, mande efectuar a ve-
rificação do sistema pela rede
PEUGEOT ou por uma oficina
qualificada.
Limites de funcionamento
O sistema fica em modo de espera au-
tomaticamente se o sensor não detectar
correctamente o veÃculo à frente (con-
dições meteorológicas muito difÃceis,
sensor desregulado,...). É apresentada
uma mensagem no ecrã multifunções.
O veÃculo junto ao seu pode, em deter-
minadas condições, não ser detectado,
como por exemplo:
- num cruzamento,
- ao mudar de faixa,
- se o veÃculo à sua frente estiver
muito longe (alcance máximo do
sensor: 100 m), ou parado (num en-
garrafamento...),
Quando o veÃculo junto ao seu estiver
demasiado perto (tempo entre os dois
veÃculos inferior a 0,5 s), a indicação
permanece fixa a 0,5 s.
Programação do valor de alerta
)
Seleccione o valor de alerta pretendi-
do através do selector de impulso 2
,
em passos de 0,1 segundos:
- em cima para aumentar: "+",
- em baixo para diminuir: "-".
Exemplo com um valor de 2 segundos:
Este sistema não é um radar antico-
lisão e não tem nenhuma acção na
dinâmica do veÃculo. É apenas infor-
mativo e não pode, em caso algum,
substituir a vigilância e a responsabi-
lidade do condutor.
)
Accione o selector de impulso 1
, a
luz avisadora acende-se.
O sistema está activado mas só irá fun-
cionar a partir dos 70 km/h.
O valor de alerta é programável entre
0,9 segundos e 2,5 segundos.
O alerta visual pode ser desactivado
programando um valor de 0 segundos. Quando o tempo (em segundos), entre
o seu veÃculo e o veÃculo à sua frente,
é inferior ao tempo programado (valor
de alerta), um alerta visual fica intermi-
tente.
É recomendável um tempo de
segurança de 2 segundos nas
condições de circulação nor-
mais (aderência e velocidade
correctas) de modo a evitar uma co-
lisão em caso de travagem de emer-
gência.
Page 155 of 364
CO
153
LIMITADOR DE VELOCIDADE
Os comandos deste sistema estão reu-
nidos na alavanca A
.
1.
Comando de selecção do modo li-
mitador
2.
Tecla de diminuição do valor progra-
mado
3.
Tecla de aumento do valor progra-
mado
4.
Tecla de ligar/desligar a limitação
As informações programadas estão
agrupadas no ecrã do quadro de bor-
do.
5.
Indicação de ligar/desligar a limita-
ção
6.
Indicação de selecção do modo li-
mitador
7.
Valor da velocidade programada
Comandos no volanteVisualizações no quadro de bordo
O limitador não pode, em caso
algum, substituir o respeito
pelas limitações de velocida-
de, nem a vigilância, nem a respon-
sabilidade do condutor.
O ligar
do limitador é manual: ele ne-
cessita de uma velocidade programada
de pelo menos 30 km/h.
O anular
do limitador é obtido por ac-
ção manual no comando.
O valor da velocidade programada per-
manece em memória após desligar a
ignição.
Estas informações são igual-
mente apresentadas no dispo-
sitivo de informações visuais
centradas no horizonte visual.
Para obter mais informações, consulte
a rubrica "Dispositivo de informações
visuais centradas no horizonte visual".
Sistema impedindo a ultrapassagem da
velocidade do veÃculo ao valor progra-
mado pelo condutor.
Velocidade limite atingida, o pedal do
acelerador não produz qualquer efeito,
premindo fortemente no pedal do ace-
lerador, é então possÃvel ultrapassar
momentaneamente a velocidade pro-
gramada.
Para voltar à velocidade programada,
basta diminuir a uma velocidade inferior
à programada soltando o acelerador.
Page 156 of 364
CO
154
No caso de descida acentua-
da ou em caso de forte ace-
leração, o limitador de veloci-
dade não poderá impedir o veÃculo
de ultrapassar a velocidade progra-
mada.
Para evitar qualquer risco de blo-
queio dos pedais:
- zelar pelo bom posicionamento
do tapete,
- nunca sobrepor vários tapetes.
Programação
Ultrapassagem da velocidade programada
Uma pressão no pedal do acelerador para ultrapassar a
velocidade programada será sem efeito, excepto se premir
fortemente
no pedal e ultrapassar o ponto de resistên-
cia
.
O limitador neutraliza-se momentaneamente e a velocidade
programada que permanece visualizada, pisca.
O regresso à velocidade programada, por uma menor ace-
leração voluntária ou não do veÃculo, anula automaticamen-
te o piscar.
Regresso à condução normal
)
Rodar o botão 1
para a posição "0"
:
o modo limitador deixa de estar se-
leccionado. A visualização volta ao
totalizador quilométrico.
Anomalia de funcionamento
Em caso de mau funcionamento do li-
mitador, a velocidade apaga-se apare-
cendo a visualização dos segmentos.
Faça verificar por uma oficina qualifica-
da ou pela rede PEUGEOT.
)
Parar o limitador premindo na tecla 4
: o ecrã confirma a
paragem (OFF/Pausa).
)
Voltar a ligar o limitador premindo de novo na tecla 4
.
)
Regular o valor da velocidade premindo na tecla 2
ou
3
(ex: 90 km/h).
Pode em seguida modificar a velocidade programada atra-
vés das teclas 2
e 3
:
- de + ou - 1 km/h = pressão breve,
- de + ou - 5 km/h = pressão contÃnua,
- por etapas de + ou - 5 km/h = pressão demorada.
)
Ligar o limitador premindo na tecla 4
.
)
Rodar o botão 1
para a posição
"LIMIT"
: a selecção do modo limi-
tador está realizada, sem que ele
se tenha posto em funcionamento
(OFF/Pausa).
Não é necessário ligar o limitador para
ajustar a velocidade.
Page 157 of 364
CO
155
LIMITADOR DE VELOCIDADE
Os comandos deste sistema estão reu-
nidos na alavanca A
.
1.
Comando de selecção do modo li-
mitador
2.
Tecla de programação de uma velo-
cidade/de diminuição do valor pro-
gramado
3.
Tecla de programação de uma velo-
cidade/de aumento do valor progra-
mado
4.
Tecla de desligar/recuperar a regu-
lação As informações programadas estão
agrupadas no ecrã do quadro de bor-
do.
5.
Indicação de desligar/recuperar a
regulação
6.
Indicação de selecção do modo li-
mitador
7.
Valor da velocidade programada
Comandos no volanteVisualizações no quadro de bordo
O limitador não pode, em caso
algum, substituir o respeito
pelas limitações de velocida-
de, nem a vigilância, nem a respon-
sabilidade do condutor.
A anulação
do limitador é obtida por
acção manual no comando ou por ac-
ção nos pedais de travão e de embraia-
gem ou em caso de inÃcio do sistema
ESP por motivos de segurança.
Premindo fortemente o pedal do acele-
rador, é possÃvel ultrapassar momenta-
neamente a velocidade programada.
Para voltar à velocidade programada,
basta então diminuir a pressão no pe-
dal do acelerador.
Desligar a ignição anula qualquer valor
de velocidade programado.
Estas informações são igual-
mente apresentadas no dispo-
sitivo de informações visuais
centradas no horizonte visual.
Para obter mais informações, con-
sulte a rubrica "Dispositivo de infor-
mações visuais centradas no hori-
zonte visual".
Sistema que mantém automaticamente
a velocidade do veÃculo no valor pro-
gramado pelo condutor, sem acção no
pedal do acelerador.
A ligação
do limitador é manual: ne-
cessita de uma velocidade mÃnima do
veÃculo de 40 km/h, bem como do se-
guinte:
- o engrenar da quarta velocidade na
caixa manual,
- em modo sequencial, o engrenar da
segunda velocidade com caixa manu-
al pilotada ou com a caixa automática,
- colocar na posição A
na caixa manu-
al pilotada ou D
na caixa automática.
Page 158 of 364
CO
156
Quando a regulação está a
funcionar, estar vigilante se
mantiver premida uma das
teclas de modificação da velocida-
de programada: isso pode acarretar
uma mudança muito rápida da velo-
cidade do seu veÃculo.
Não utilizar o regulador de veloci-
dade em estradas escorregadias ou
com tráfego denso.
No caso de descida acentuada, o
limitador de velocidade não poderá
impedir o veÃculo de ultrapassar a
velocidade programada.
Para evitar qualquer risco de blo-
queio dos pedais:
- zelar pelo bom posicionamento
do tapete,
- nunca sobrepor vários tapetes.
Programação
Ultrapassagem da velocidade programada
A ultrapassagem voluntária ou não da velocidade progra-
mada provoca o piscar da mesma no ecrã.
O regresso à velocidade programada, por uma menor ace-
leração voluntária ou não do veÃculo, anula automaticamen-
te o piscar.
Regresso à condução normal
)
Rodar o botão 1
para a posição "0"
: o modo limitador
deixa de estar seleccionado. A visualização volta ao to-
talizador quilométrico.
Anomalia de funcionamento
Em caso de mau funcionamento do li-
mitador, a velocidade apaga-se, apare-
cendo a visualização dos segmentos
Mandar verificar pela rede PEUGEOT
ou por uma oficina qualificada.
)
Regular a velocidade programada
acelerando até à velocidade pre-
tendida, premindo em seguida a
tecla 2
ou 3
(ex: 110 km/h).
)
Parar o limitador premindo a tecla 4
: o ecrã confirma a
paragem (OFF/Pausa).
)
Voltar a ligar o limitador premindo de novo a tecla 4
.
Em seguida, é possÃvel modificar a velocidade programada
através das teclas 2
e 3
:
- de + ou - 1 km/h = pressão breve,
- de + ou - 5 km/h = pressão longa,
- por etapas de + ou - 5 km/h = pressão contÃnua.
)
Rode o botão 1
para a posição
"CRUISE"
: a selecção do modo limita-
dor é realizada, sem que ele se tenha co-
locado em funcionamento (OFF/Pausa).
Page 159 of 364
CO
157
CAIXA MANUAL DE 6 VELOCIDADES
Por motivos de segurança e para
facilitar o arranque do motor:
Engrene a marcha-atrás ape-
nas com o veÃculo parado e o
motor em ralenti.
Passagem da 5ª ou da 6 ªªvelocidadeª
)
Desloque completamente a alavan-
ca das velocidades para a direita
para engrenar correctamente a 5ª
ou 6ª velocidade.
INDICADOR DE PASSAGEM DE VELOCIDADE *
Funcionamento
Exemplo :
- O veÃculo encontra-se na terceira
velocidade.
Em caso de condução que so-
licite especificamente desem-
penhos do motor (pressão
forte no pedal do acelerador,
por exemplo, para efectuar uma ul-
trapassagem...), o sistema não indi-
ca a mudança de velocidade.
O sistema não propõe em qualquer caso:
- o engrenamento da primeira ve-
locidade,
- o engrenamento da marcha-atrás,
- a redução.
- O pedal do acelerador é premido
moderadamente.
- O sistema pode propor, consoante o
caso, o engrenamento de uma velo-
cidade superior.
A informação aparece sob a forma de
uma seta no visor do painel.
Consoante o equipamento do veÃculo, a
informação pode ser acompanhada da
velocidade indicada.
- seleccione sempre o ponto-morto,
- carregue no pedal da embraiagem.
)
Levante o anel sob o manÃpulo e des-
loque a alavanca das velocidades para
a esquerda e depois para a frente.
Passagem para marcha-atrás
Sistema que permite reduzir o consumo
de combustÃvel preconizando o engre-
namento de uma mudança de velocida-
de superior.
O sistema apenas funciona no âmbito
de uma condução económica.
Consoante a situação de condução e
o equipamento do veÃculo, o sistema
pode preconizar o engrenamento de
uma ou mais velocidades. Pode seguir
esta indicação sem passar pelas veloci-
dades intermédias.
As indicações de engrenamento de
uma velocidade não devem ser con-
sideradas obrigatórias. Com efeito, a
configuração da estrada, a densidade
da circulação e a segurança constituem
elementos determinantes na escolha
da melhor velocidade. O condutor tem
a responsabilidade de seguir ou não as
indicações do sistema.
Esta função não pode ser desactivada.
*
Consoante a motorização.
Page 160 of 364
CO
158
CAIXA MANUAL PILOTADA DE 6 VELOCIDADESAlavanca das velocidades
R.
Marcha-atrás
)
Com o pé no pedal do travão, des-
locar a alavanca para cima para se-
leccionar esta posição.
N.
Ponto-morto.
)
Com o pé no pedal do travão, selec-
cionar esta posição para arrancar.
A.
Modo automático.
)
Deslocar a alavanca para baixo
para seleccionar este modo.
M. + / -
Modo sequencial com passa-
gem manual das velocidades.
)
Deslocar a alavanca para baixo,
para a esquerda para seleccionar
este modo e, de seguida:
- dar um impulso para a frente para
aumentar a relação,
- ou dar um impulso para trás para
reduzir a relação.
S.
Tipo Sport.
)
Premir este botão para o activar ou
neutralizar.
Comandos sob o volante
+.
Comando de aumento da relação Ã
direita do volante.
)
Premir atrás do comando sob o vo-
lante "+"
para aumentar a relação.
-.
Comando de redução da relação Ã
esquerda do volante.
)
Premir atrás do comando sob o vo-
lante "-"
para reduzir a relação.
Os comandos sob o volante
não permitem seleccionar o
ponto-morto e passar ou dei-
xar a marcha-atrás.
Caixa de velocidades manual pilotada
de seis velocidades oferecendo, Ã es-
colha, o conforto do automatismo ou o
prazer da passagem manual das velo-
cidades.
São propostos três modos de condu-
ção:
- o modo automático
para a gestão
automática das velocidades pela
caixa,
- o modo sequencial
para a passa-
gem manual das velocidades pelo
condutor,
- o modo auto-sequencial
para efec-
tuar uma ultrapassagem, por exem-
plo, permanecendo no modo auto-
mático utilizando as funcionalidades
do modo sequencial.
Está disponÃvel uma função Sport
no
modo automático ou sequencial para
permitir um estilo de condução mais di-
nâmico.
